IDENTYFIKACJA - DANE TECHNICZNE : TYLNE ZAWIESZENIE

1. Oś tylna

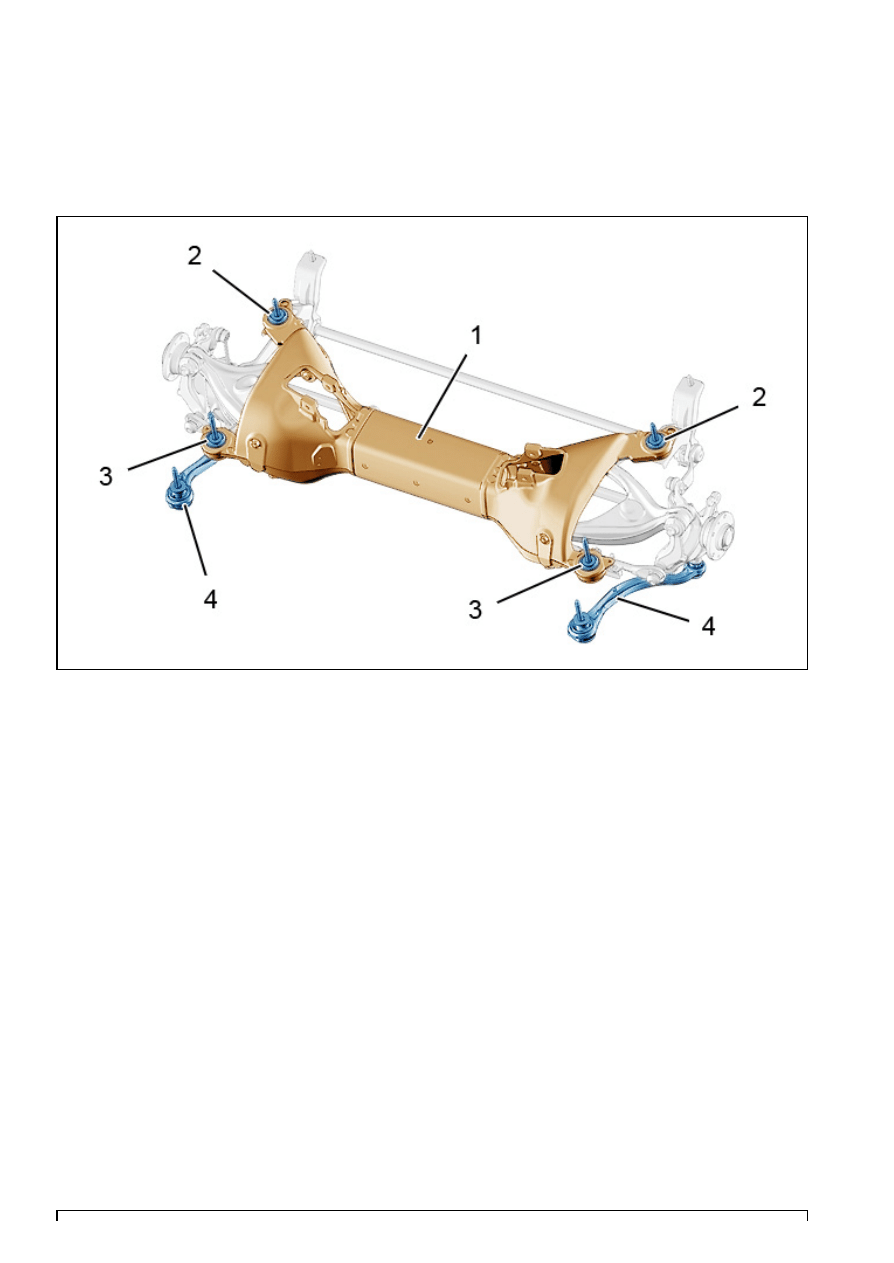

Rysunek : B3DP0BYD

(1) Belka skrętna zawieszenia tylnego.
(2) Tylny przegub elastyczny poprzeczki osi tylnej.
(3) Przedni przegub elastyczny poprzeczki osi tylnej.
(4) Wzdłużny wahacz zawieszenia.

UWAGA : Oś tylna w postaci odlewu ze stopu aluminium, typ wielowahaczowy.

2. Tylna zwrotnica

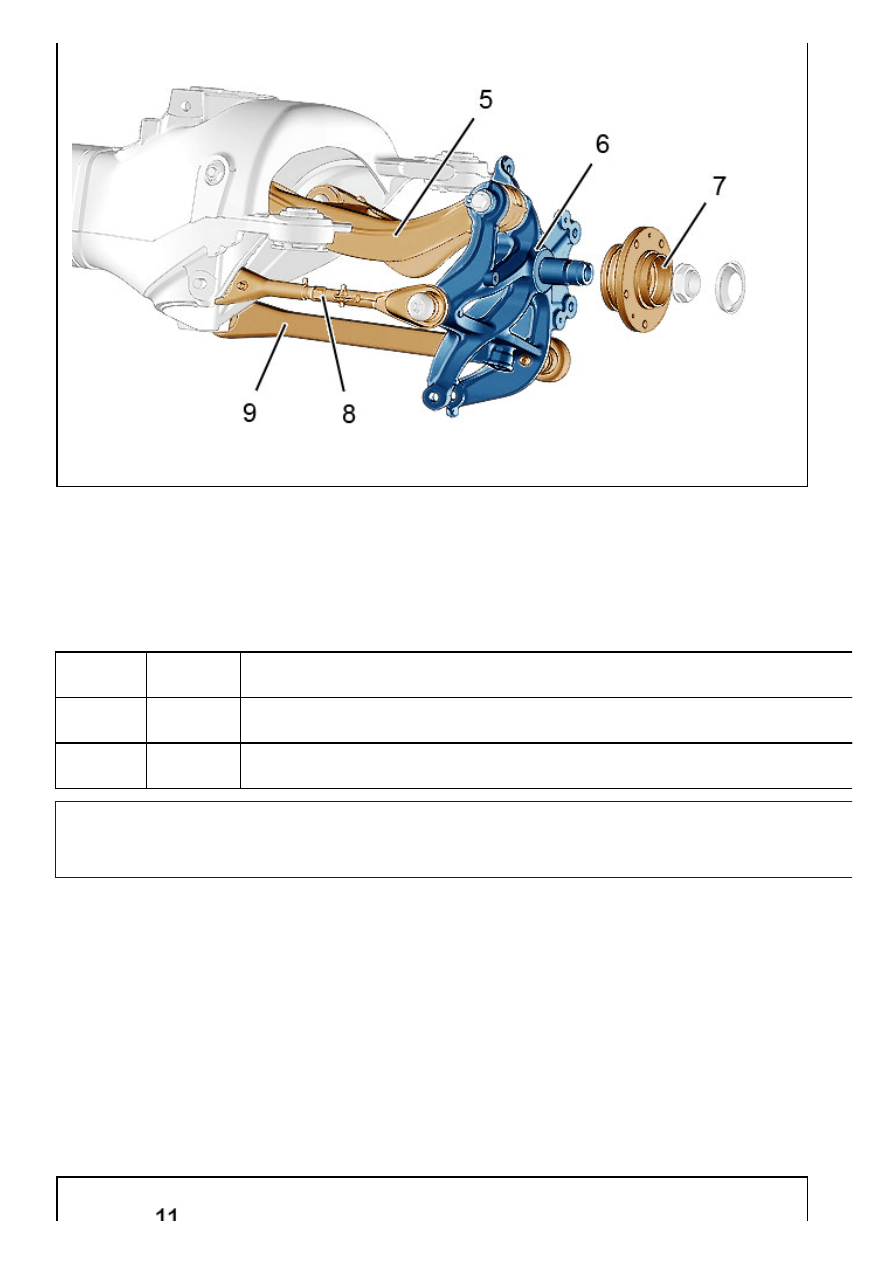

Rysunek : B3DP0BZD

(5) Górny wahacz zawieszenia.
(6) Tylna zwrotnica.
(7) Piasta-łożysko.
(8) Łącznik regulacji zbieżności.
(9) Wahacz dolny.

Urządzenie Dane

techniczne

Uwagi

Piasta-
łożysko

-

Piasta-łożysko tylnego koła wyposażona jest w promieniowy nadajnik impulsów systemu
ABS (48 pary biegunów)

Czop
łożyskowy

Średnica 32
mm

Czop łożyskowy, mocowany do tylnej zwrotnicy, jest nierozbieralny

UWAGA  :  Piasty-łożyska  tylnego  koła  nie  należy  umieszczać  w  pobliżu  źródła  magnetycznego  albo  źródła
zanieczyszczeń cząstkami metalu. Części muszą być czyste, wolne od wszelkich śladów nieprawidłowego zużycia
lub uderzeń.

3. Stabilizator

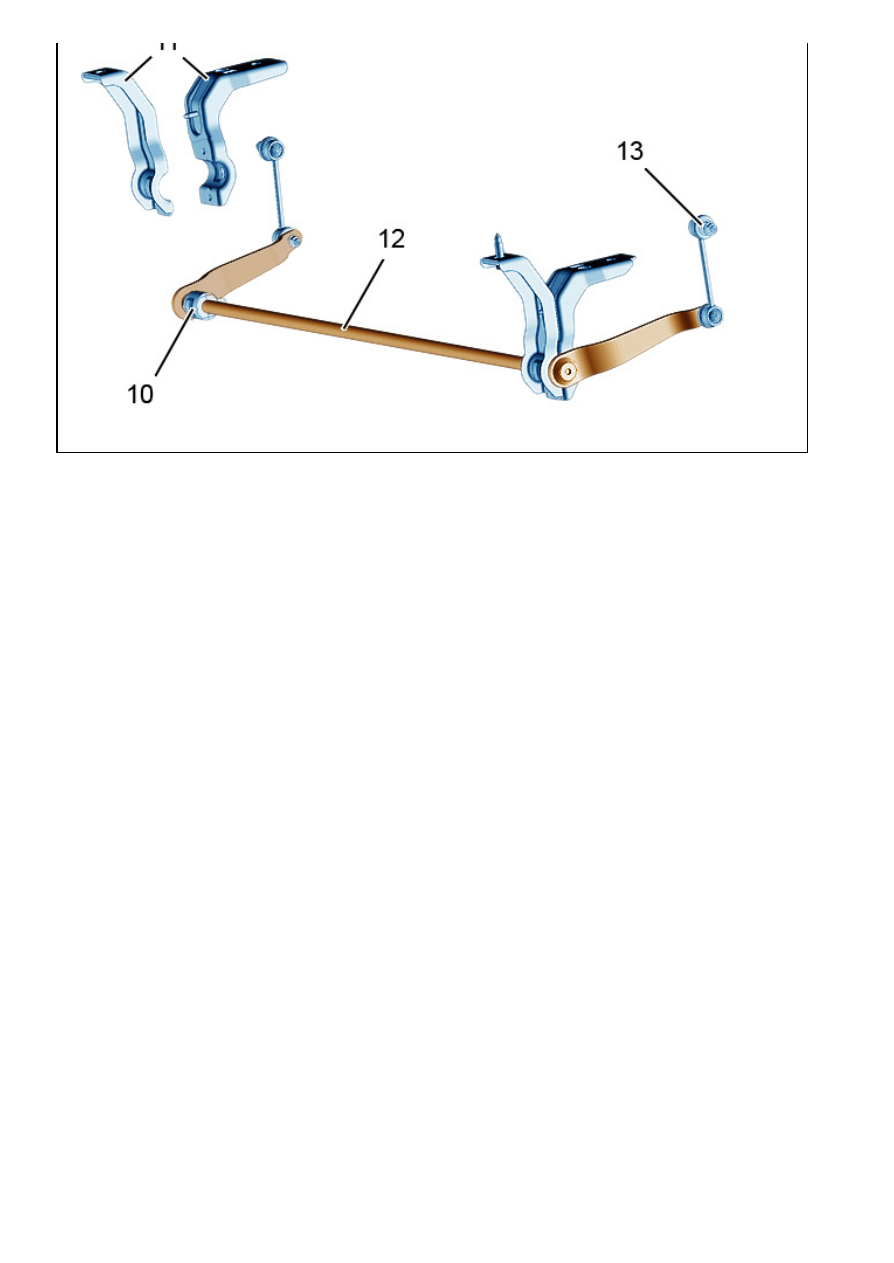

Rysunek : B3BP1AED

(10) Łożysko tylnego stabilizatora przechyłów.
(11) Wspornik połówkowy łożyska tylnego stabilizatora przechyłów.
(12) Tylny drążek stabilizatora.
(13) Łącznik tylnego stabilizatora przechyłów.

UWAGA : Łożyska tylnego stabilizatora przechyłów są nierozbieralne.

UWAGA : Dla określenia średnicy drążka stabilizatora odnieść się do części zamiennych.

4. Geometria samochodu

UWAGA : Dane techniczne geometrii są podane razem z wartościami kontrolnymi i ustawienia geometrii osi.
