Obsługa climatronica w Golfie 3 / 4, Passat B4 / B5 oraz aut grupy

Volkswagen wyprodukowanych w latach 1992-2005.

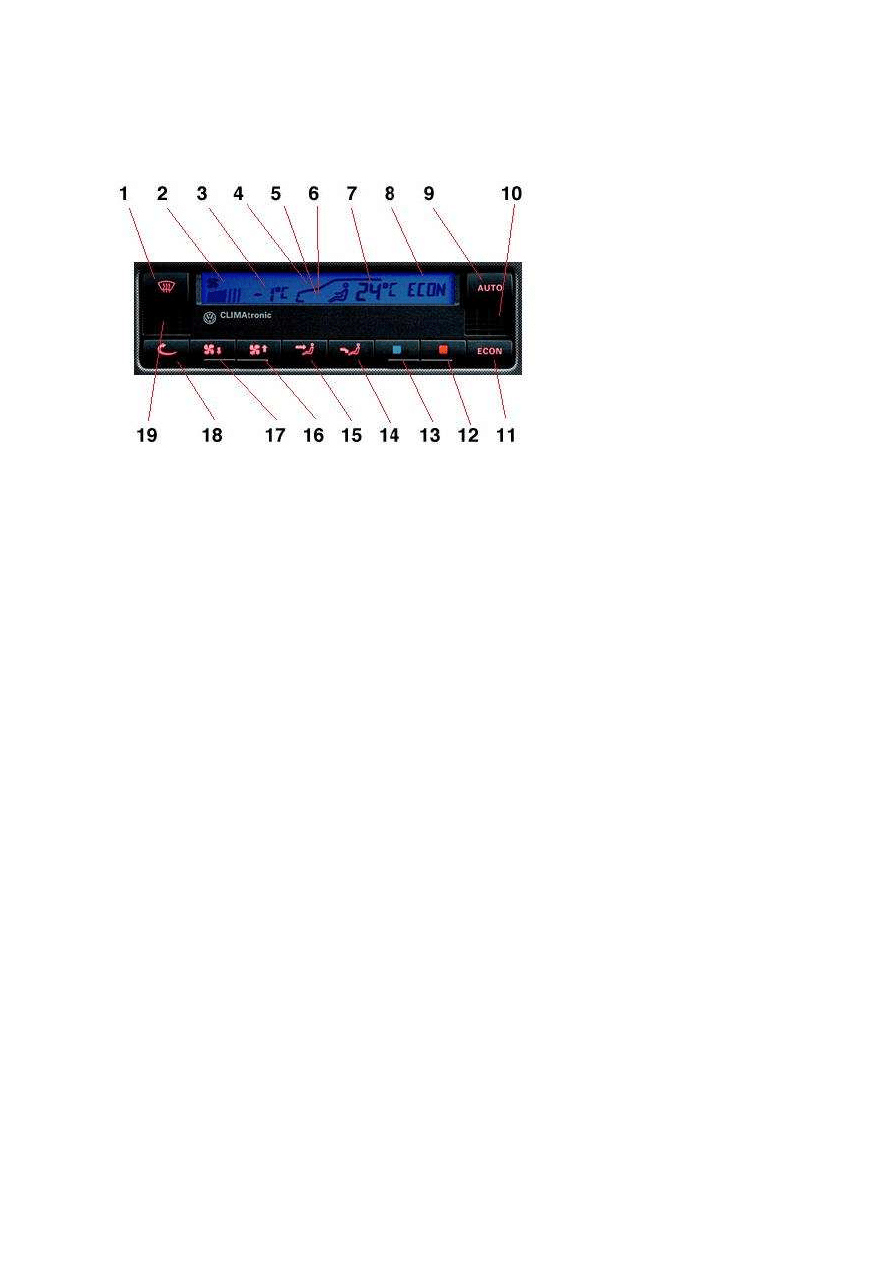

Panel climatronic

1.

Odmrażanie przedniej szyby.

2.

Poziom mocy dmuchawy. W trybie „8”(automatycznym), niezależnie jaka w
rzeczywistości jest liczba obrotów dmuchawy, na wyświetlaczu jest pokazany jej
ś

redni stopień

3.

Temperatura zewnętrza. Wartość, która jest wskazywana nie ulega zmianie, gdy
prędkość jazdy będzie niższa niż 15 km/h, a temperatura (płynu chłodzącego) będzie
powyżej 70°C. Przy tak małej prędkości pomiar rzeczywisty temperatury zewnętrznej
nie będzie pokazywany, dlatego że zmierzona temperatura mogłaby być zafałszowana
poprzez ciepło silnika.

4.

Odmrażanie przedniej szyby.

5.

Tryb zamkniętego obiegu powietrza.

6.

Kierunek przepływu powietrza. Po wybraniu trybu „14” wskazanie strumienia

powietrza – na nogi pojawi się lub zgaśnie. Po wybraniu trybu „15” wskazanie
strumienia powietrza – na tułów pojawi się lub zgaśnie.

7.

Wybrana wewnętrzna temperatura. Przełączanie między stopniami Celsjusza i

Fahrenheita poprzez naciśnięcie i przytrzymanie przycisku „11”, następnie należy
nacisnąć przycisk „9” pojawia się wybrana jednostka temperatury. Tryb „AUTO“ – w
trybie automatycznym. Układ klimatyzacji Climatronic utrzymuje (automatycznie)
temperaturę wewnątrz pojazdu jaka została wybrana. Automatycznie zmieniona
zostaje temperatura powietrza która się wydostaje, obroty dmuchawy oraz rozdział
powietrza. „ECON“ w sytuacji kiedy wyłączony jest układ chłodzenia. W tym trybie
wyłączana zostaje sprężarka układu klimatyzacji Climatronic, natomiast tryb
ogrzewania oraz wentylacji są regulowane w dalszym ciągu automatycznie. „OFF“ w
sytuacji gdy wyłączony jest cały układ. Wyłączenie za pomocą przycisku „17”. W tej
funkcji klapy zostają w położeniu jakie zostały ostatnio ustawione, regulację tą
powinno wykorzystywać się tylko w wyjątkowych sytuacji (np. awarii).

8.

Wybór trybu automatycznego.

background image

9.

Czujnik dla temperatury tablicy przyrządów oraz dmuchawa dla czujnika

temperatury (w samochodach z kierownicą po prawej stronie).

10.

Tryb „ECON“. Po wybraniu tego trybu wyłączana zostaje sprężarka układu

klimatyzacji Climatrinic, a tryb ogrzewania oraz wentylacji są regulowane
automatycznie.

11.

Możliwość wyboru: „Cieplej“.

12.

Możliwość wyboru: „Zimniej“.

13.

Możliwość wyboru: „Strumień powietrza skierowany na nogi“.

14.

Możliwość wyboru: „Strumień powietrza skierowany na górne części ciała“.

15.

Możliwość wyboru: „Zwiększenie prędkości dmuchawy”.

16.

Możliwość wyboru: „Zmniejszenie prędkości dmuchawy”. Wyłączyć układ

klimatyzacji poprzez naciśnięcie i przytrzymacie przycisku, aż pojawi się wskazanie
„OFF“. Po wybraniu tej funkcji klapy zostają w ustawionym położeniu, ta regulacja
powinna być wykorzystywana wyłącznie w wyjątkowych sytuacjach (np. awarii).

17.

Zamknięty obieg powietrza.

18.

Czujnik dla temperatury tablicy przyrządów oraz dmuchawa dla czujnika

temperatury (w samochodach z kierownicą po lewej stronie).
