In vielen PCs arbeiten die Netzteil-Lüfter permanent,
obwohl dies gar nicht nötig wäre. Eine kleine
Schaltung steuert den Lüfter nach Bedarf und hilft,
Energie zu sparen sowie die Lärmbelästigung zu
reduzieren.

Entwurf von Joachim Holzhauer

LM317T

R1

2k2

R2

470

Ω

-

Θ

NTC

LM317

100n

≈

12V

002001 - 11

2k2

470

Ω

-

Θ

NTC

470n

LM2941

ON/OFF

ADJ

CT

2

4

5

3

1

47µ
16V

12V

LM2941CT

ON/OFF

ADJ

1 2 3

5

4

1

2

3

4

5

002001 - 12

1V25

Lüfterregelung

Low-noise-PC

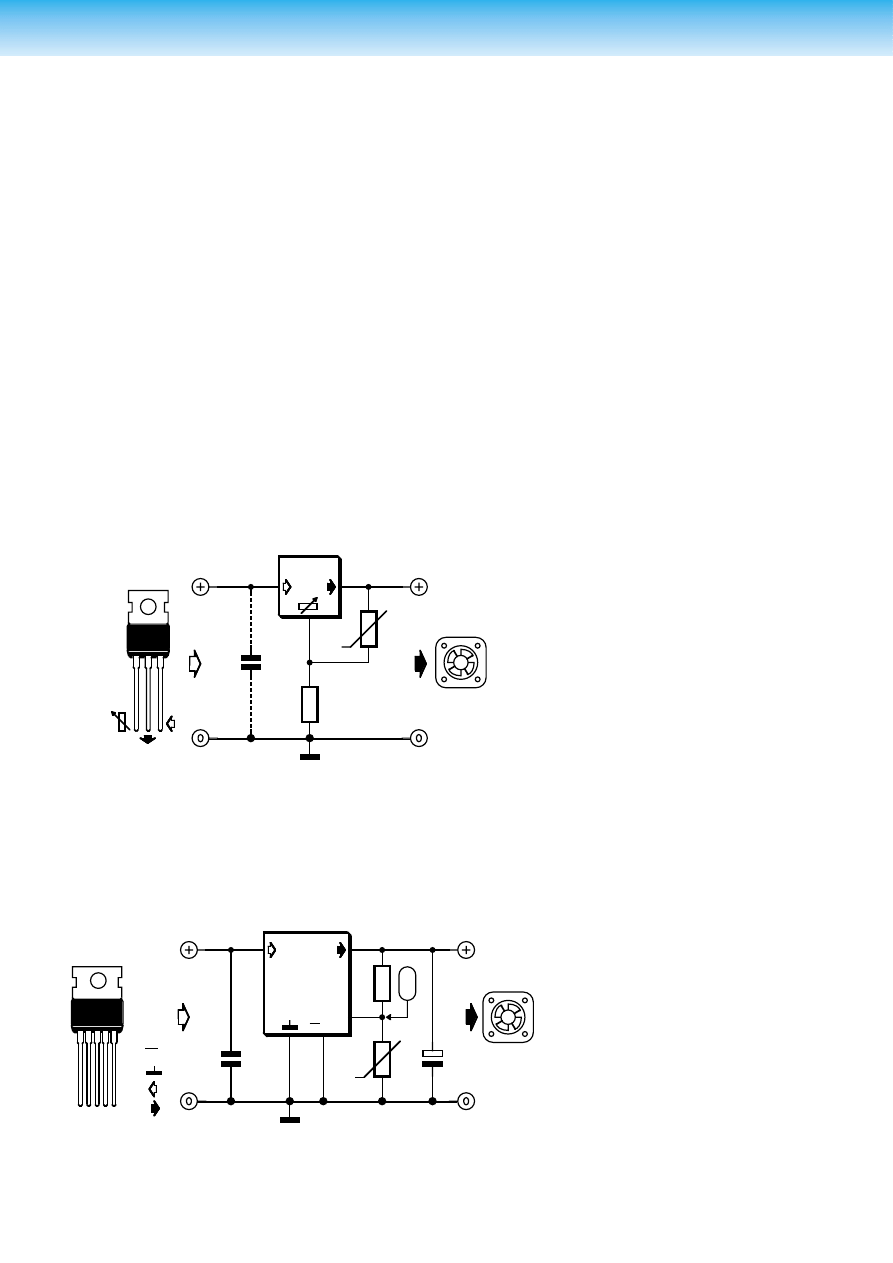

Bild 1. Lüfterregler mit normalem ...

Bild 2. ... und mit Low-drop-Spannungsregler

Um dem PC-Lüfter nach Bedarf zu steu-
ern, benötigt man lediglich drei Bau-
teile: einen einstellbaren Spannungs-
regler, einen Spannungsteiler mit Fest-
widerstand und
temperaturempfindlichem NTC. Hinzu
kommt, wenn sich die 12-V-Spannungs-
quelle in einigem Abstand vom Span-
nungsregler befindet, ein Entkoppel-
Kondensator (Bild 1).
Der temperaturempfindliche Wider-
stand mit einem Nennwert von 470

Ω

stellt die Ausgangsspannung des
LM317T bei 25 °C auf etwa 7 V ein. Dies
sollte ein sicheres Anlaufen des Lüfter-
motors garantieren. Steigt die Tempe-
ratur auf ungefähr 40 °C, so erreicht die
Ausgangsspannung des Reglers ihren
maximalen Wert und der Motor seine
Höchstdrehzahl.
Da bei einem Motorstrom von bei-
spielsweise 300 mA der Spannungsab-
fall über dem Regler wenigstens 1,75 V,
bei seinem Maximalstrom von 1 A
immerhin 2 V beträgt, empfiehlt sich
eventuell der Einsatz eines Low-drop-
Reglers wie dem LM2941CT von Natio-
nal Semiconductor. Allerdings erhöht
dies den Schaltungsaufwand auf satte
fünf Bauteile, die wie in Bild 2 ange-
bracht werden. Durch diese Maß-
nahme verringert sich aber der Span-
nungsabfall auf 0,2 V (bei 300 mA)
respektive 0,5 V bei 1 A. Low-drop-Reg-
ler mit drei Beinchen sind übrigens nicht
erhältlich.
Die Schaltung wird entweder gut isoliert
fliegend oder auf einem Lochraster-
platinchen aufgebaut und an einem
Befestigungsloch des Lüfters ange-
bracht (bei fliegender Verdrahtung am
Kühlblech des TO-220-Reglers). Die Pla-
tine sollte nicht, der NTC muss in den
Luftstrom ragen.

(002001)rg
