mgr inż. Przemysław Adam Śmiejek

(przemyslaw.smiejek@b7.pl)

Grafika komputerowa – cz.1

rastrowa kontra wektorowa

3 III 2011

background image

Grafika wokoło nas

Grafika komputerowa jest praktycznie wszędzie:

Aparaty analogowe zostały wyparte przez cyfrowe nie tylko

w zastosowaniach amatorskich ale także półprofesjonalnych.

Wiele osób chce mieć stronę WWW, bloga czy

przynajmniej profil w jakimś serwisie społecznościowym.

Na forach dyskusyjnych lubimy używać tzw. awatarów.

Oferty biznesowe ozdabiane są choćby logiem firmy

... o! ta prezentacja też ma grafikę...

background image

Podział wg sposobu opisu obiektów

Podział grafiki

Grafikę komputerową możemy podzielić na:

rastrową zwaną też bitmapową, w której obiekty
opisywane są punkt po punkcie, z określoną dokładnością
(rozdzielczością)

wektorową, w której obiekty opisywane są przy pomocy
ich cech charakterystycznych oraz przekształceń i wzorów

geometrycznych.

mieszaną, w której część obiektów zapisana jest
wektorowo, a część rastrowo.

background image

Grafika rastrowa

background image

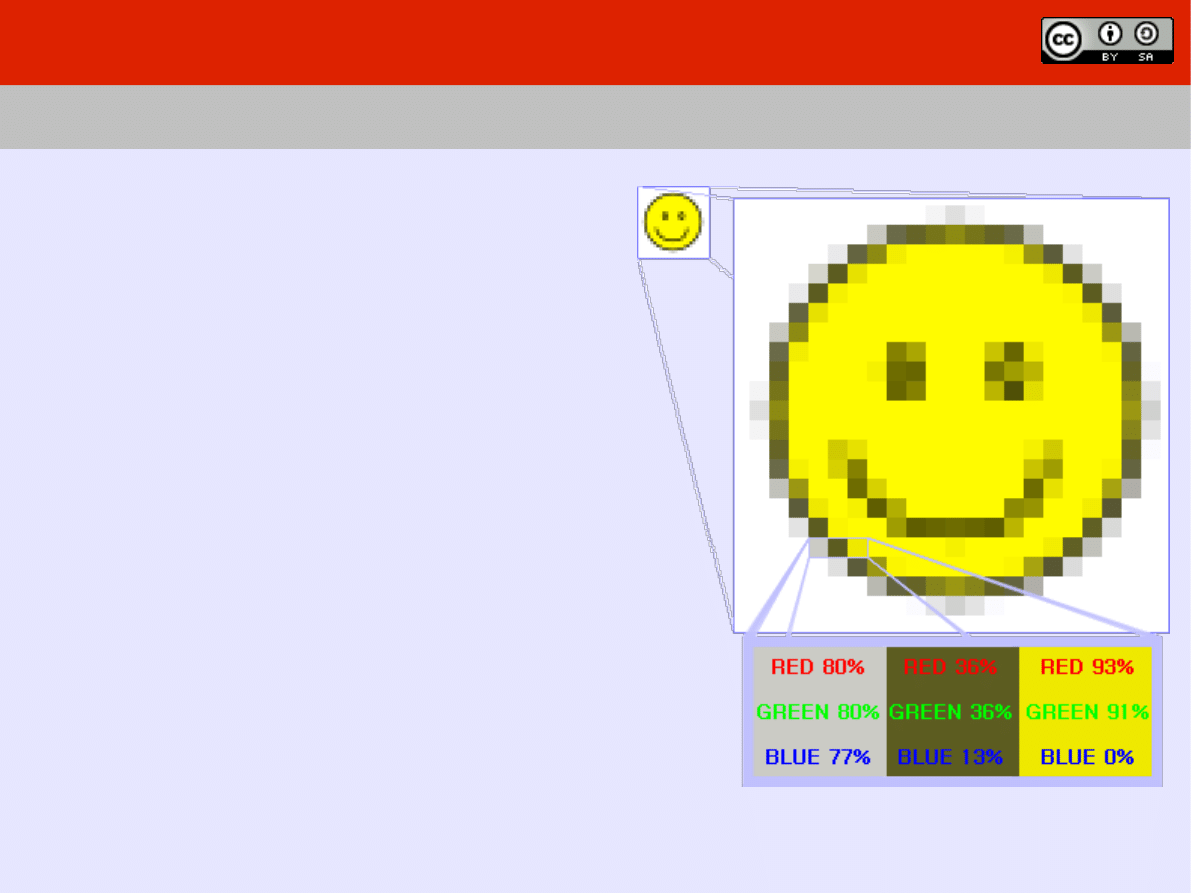

Jak powstaje?

Grafika rastrowa (bitmapowa)

Wczytywana jest przez skaner albo matrycę aparatu
cyfrowego albo też rysowana przez grafika

Każdy cal obrazu badany jest punkt po punkcie i określany

jest kolor danego punktu. Podczas wyświetlania/druku,
ułożone obok siebie punkty o różnych kolorach, oglądane

z pewnej odległości, układają się w przedstawiany obraz.



background image

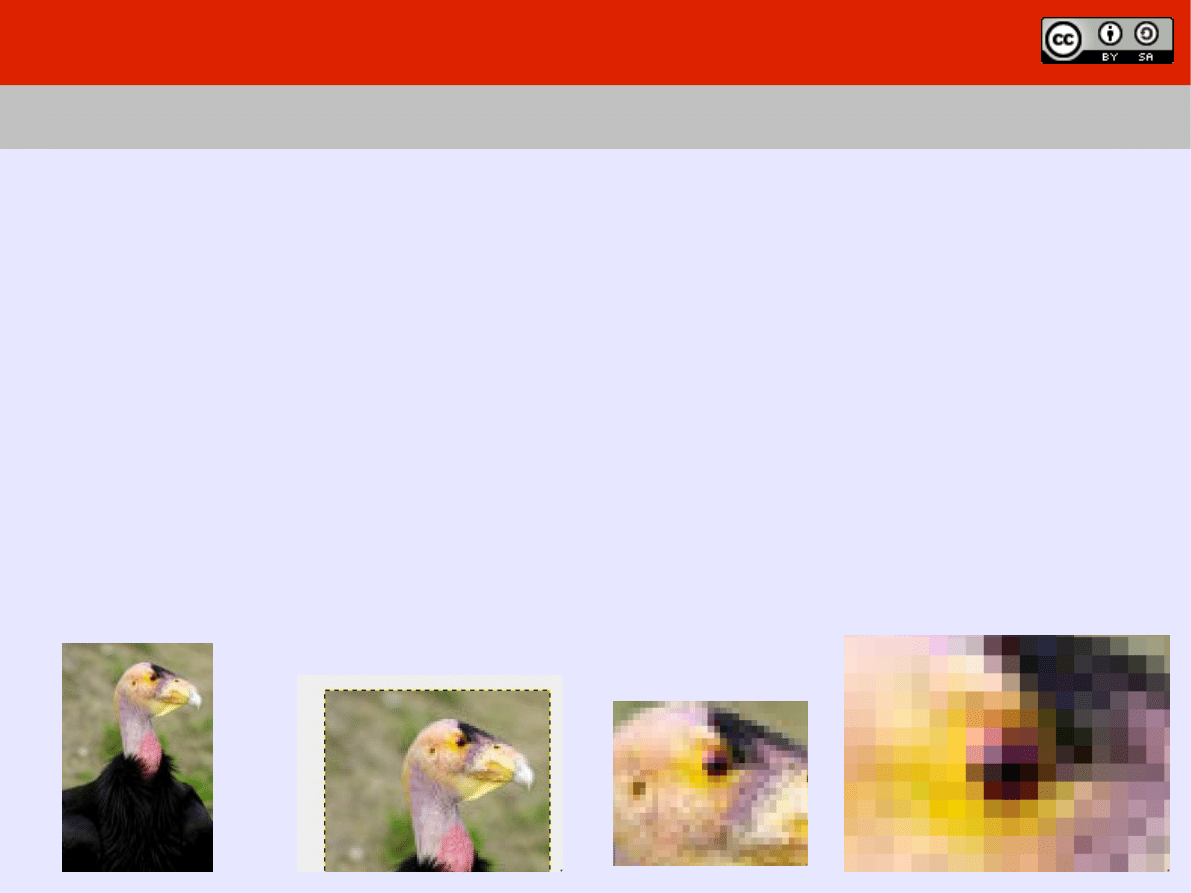

Najważniejsze cechy

Grafika rastrowa (bitmapowa)

im większa rozdzielczość tym

lepsza jakość

(teoretycznie, bo w praktyce, np.

w aparatach cyfrowych, nie zawsze)



im większa rozdzielczość tym

większy rozmiar pliku

przy skalowaniu obraz traci
jakość

background image

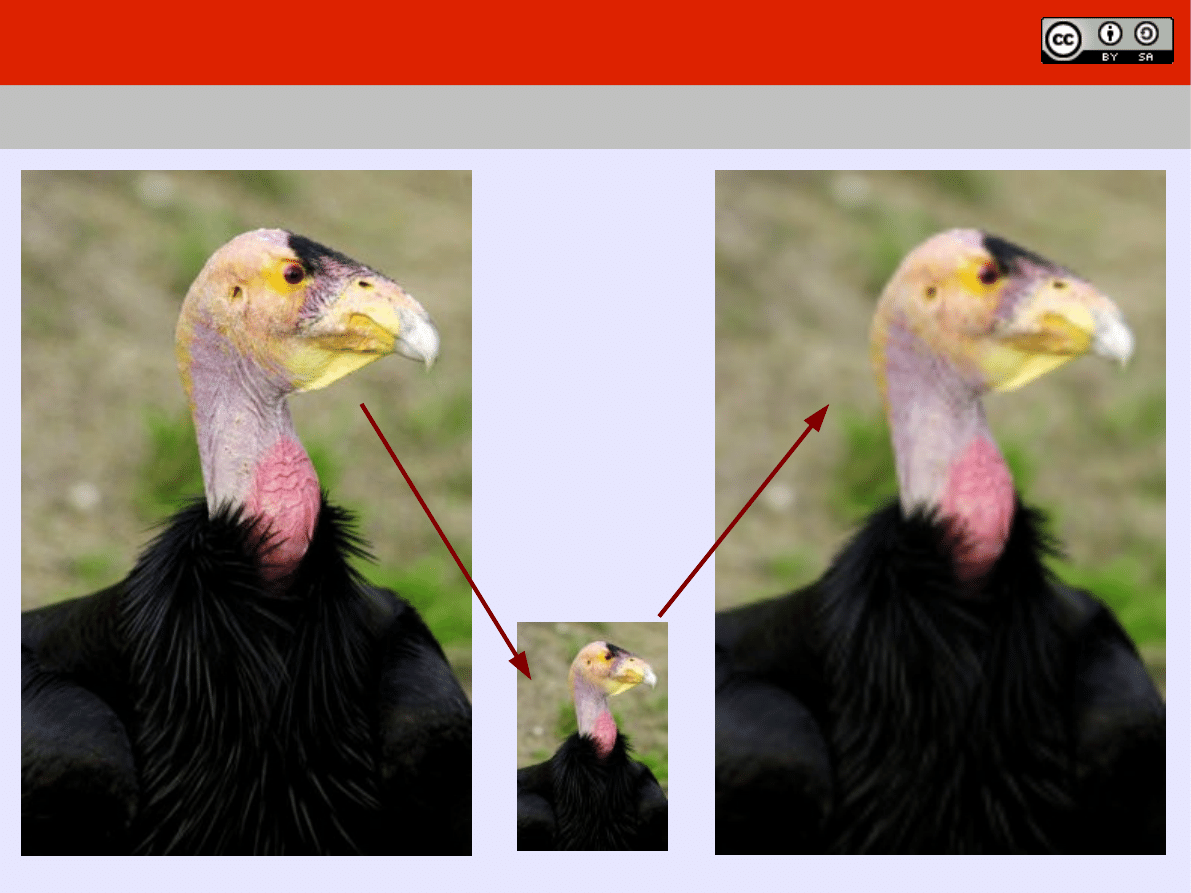

Skalowanie powoduje utratę jakości

Grafika rastrowa (bitmapowa)

background image

Grafika wektorowa

background image

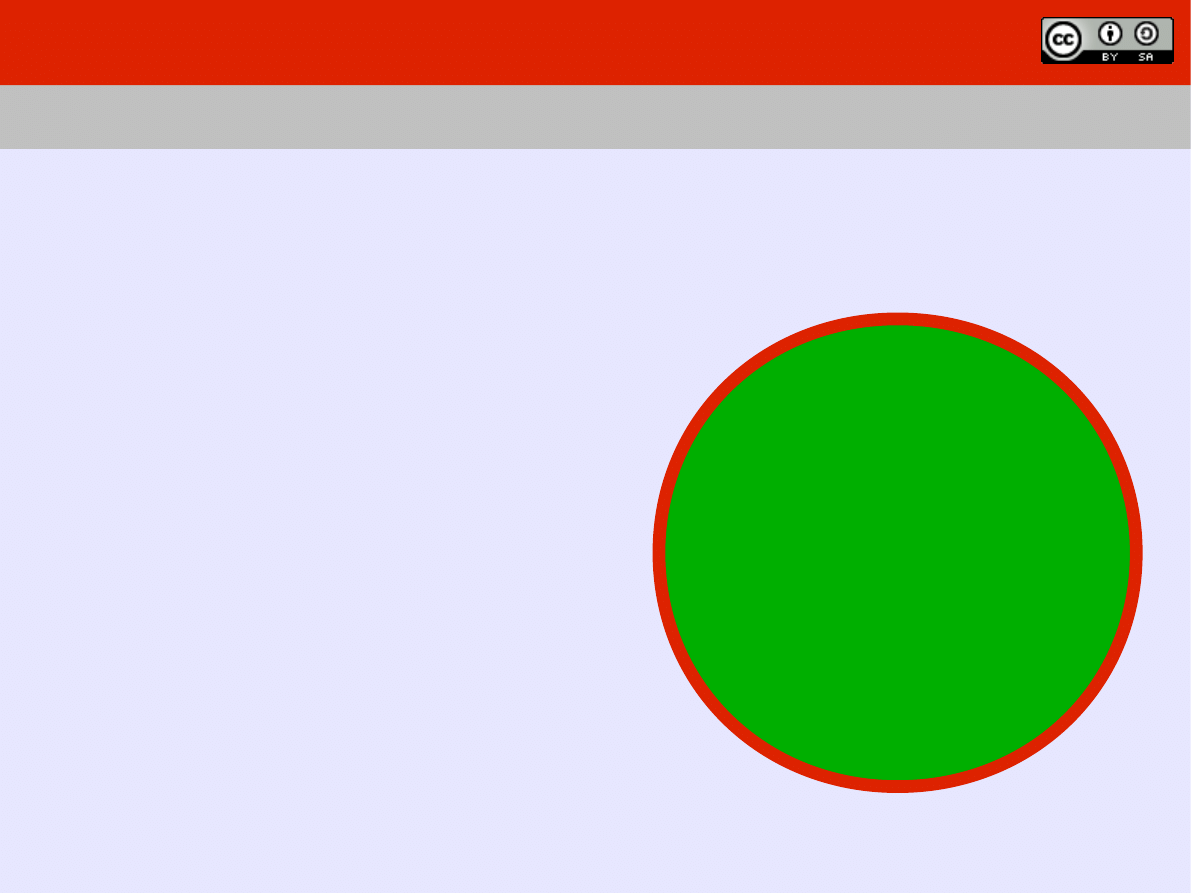

Jak powstaje – przykład koła

Grafika wektorowa

Zamiast wczytywać mnóstwo punktów,
można zapisać jedynie:

współrzędne środka (x,y)

promień koła (r)

kolor wnętrza

kolor krawędzi

grubość krawędzi

background image

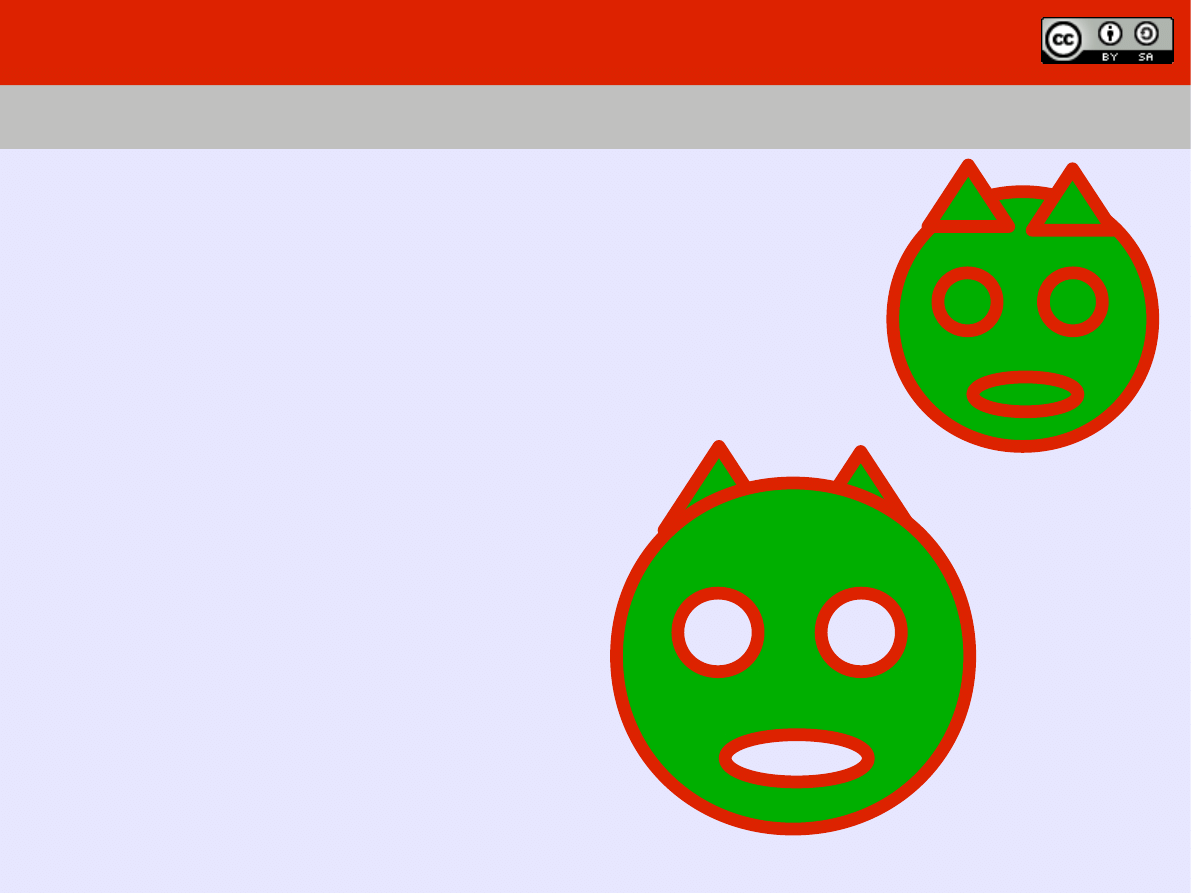

Jak powstaje – łączenie elementów

Grafika wektorowa

Takich elementów geometrycznych może
być więcej i można na nich dokonywać

operacji, takich jak:

dodawanie, odejmowanie

część wspólna

położenie względem siebie

profilowanie krzywych

itp.

background image

Przykład zaawansowanej grafiki

Grafika wektorowa

Ilustracje tego typu wcale nie muszą być prymitywne

background image

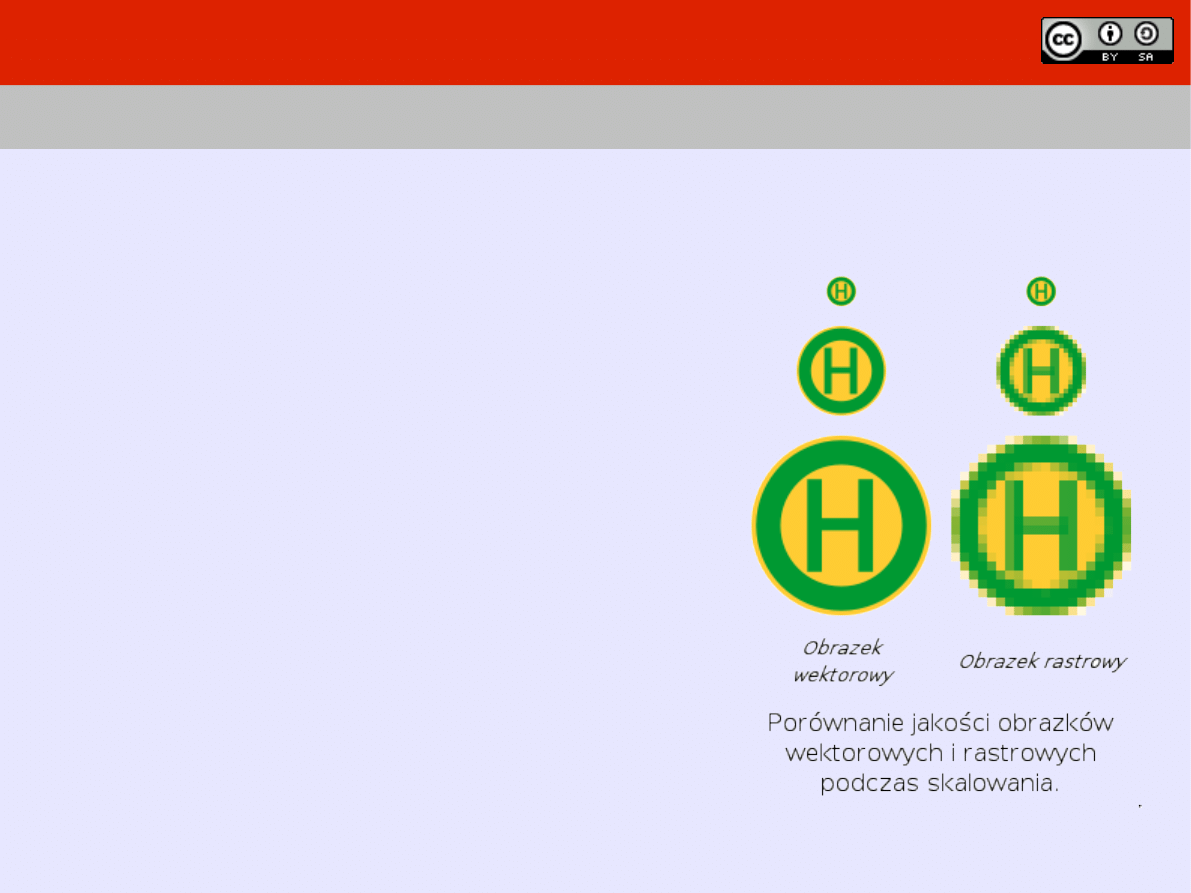

Najważniejsze cechy

Grafika wektorowa

zajmuje mniej miejsca na dysku
niż rastrowa

nie traci jakości przy skalowaniu

łatwo się ją modyfikuje

nie nadaje się jednak do zapisu

świata rzeczywistego, a co
najwyżej jego przybliżenia

podczas wyświetlania / druku

jest przerabiana na rastrową

background image

Zastosowanie

background image

Gdzie wektorowa, a gdzie rastrowa?

Zastosowanie grafiki

Grafika rastrowa powinna być stosowana wszędzie tam,
gdzie nie można zastosować grafiki wektorowej, czyli do

zapisu zdjęć czy też obrazów malarskich.

background image

Gdzie wektorowa, a gdzie rastrowa?

Zastosowanie grafiki

Grafika wektorowa stosowana jest wszędzie tam, gdzie
ilustruje jedynie schematycznie rzeczywistość, a obiekty dają

się zapisać geometrycznie, a więc np.:

w planach i mapach

projektach architektonicznych i inżynierskich

grafice komiksowej

wykresach matematycznych i statystycznych

...

background image

Gdzie wektorowa, a gdzie rastrowa?

Zastosowanie grafiki

Czasami miesza się ze sobą obydwa typy grafiki

w gazetach, ulotkach itp gdzie część to robi się wektorowo,

a dodatkowo uzupełnia ilustracjami rastrowymi

w grach komputerowych, zwłaszcza 3D, gdzie obiekty są

generowane wektorowo, a później nakładane są na nie
rastrowe tekstury

...

background image

Programy

background image

Grafika rastrowa

Znane programy graficzne

Microsoft Paint –

prymitywny, ale jest w Windows

Paint.NET –

początkowo mówiono, że zastąpi windowsowego Painta, gdyż

powstał na zlecenie Microsoftu. Do tej pory jednak tak się nie stało, a program
całkiem ładnie się rozrósł.

GIMP (GNU Image Manipulation Program) –

darmowy program

o możliwościach bardzo profesjonalnych, dostępny dla Windows,

GNU/Linuksa, MacOS X i innych.

Adobe Photoshop –

znany, bardzo profesjonalny, ale też i dość drogi.

Zalecany tam, gdzie GIMP nie wystarcza, a więc głównie w studiach

graficznych

.

… miliony innych

background image

Grafika wektorowa

Znane programy graficzne

CorelDRAW –

bardzo znany komercyjny program łączący cechy edytora

grafiki wektorowej z programem DTP (skład publikacji, poligrafia),

wykorzystywany głównie przez małe studia graficzne.

Adobe Ilustrator –

pochodzący ze stajni Adobe program do edycji grafiki

wektorowej 2D.

Inkscape –

darmowy program do grafiki wektorowej. Nie posiada

zaawansowanych opcji DTP, które w zasadzie nie są elementem programów

wektorowych, o czym zapominają często krytycy Inkscape'a porównujący go

do CorelDRAW.

background image

I to by było na tyle ...

background image

Licencja prezentacji

Zastrzeżenia prawne

Niniejsza prezentacja jest dostępna na licencji*

Creative Commons

Uznanie autorstwa – Na tych samych warunkach 3.0

Niniejsze dzieło ani jego twórca nie są reprezentowani przez

żadną organizację zbiorowego zarządzania prawami autorskimi

lub prawami pokrewnymi.

* Zastrzeżenie licencyjne nie dotyczy niektórych elementów będących autorstwa osób trzecich.
Spis tych elementów można znaleźć w dalszej części.

background image

Licencje elementów obcych

Zastrzeżenia prawne

W prezentacji wykorzystano:

Ilustrację żółtego ludzika na licencji public domain (dobro publiczne, zrzeczenie się praw
autorskich), która pochodzi z Wikipedii:

http://pl.wikipedia.org/wiki/Grafika:Rgb-raster-image.png

Zdjęcie kondora kalifornijskiego na licencji public domain (dobro publiczne, zrzeczenie się praw
autorskich), które pochodzi z Wikipedii:

http://pl.wikipedia.org/wiki/Grafika:Kondor1_groß.jpg

Zdjęcie Mercedesa oraz jego wektorową przeróbkę na licencji GNU FDL, które pochodzą
z Wikipedii:

http://en.wikipedia.org/wiki/Image:MB280S_ahmednayyer.jpg

,

http://en.wikipedia.org/wiki/Image:Autmn_5.png

background image

Licencje elementów obcych – cz.2

Zastrzeżenia prawne

Powiększane H w kółeczku, na licencji public domain (dobro publiczne, zrzeczenie się praw
autorskich), które pochodzi z Wikipedii:

http://pl.wikipedia.org/wiki/Grafika:Zeichen_224_20px.png

Zdjęcie BMW 328 na licencji Creative Commons Attribution ShareAlike 2.5, które pochodzi
z Wikipedii:

http://pl.wikipedia.org/wiki/Grafika:BMW_328_1938.jpg

„Słoneczniki” VanGogha, na licencji public domain (dobro publiczne, zrzeczenie się praw
autorskich), których reprodukcja pochodzi z Wikipedii:

http://pl.wikipedia.org/wiki/Grafika:Vincent_Willem_van_Gogh_128.jpg

Strażaka z wężem, ze zbioru prac kpt. mgra inż. Karola Kreńskiego (mimooha)

http://www.inf.sgsp.edu.pl/pub/MALUNKI/NOWE/

background image

Zrzeczenie się odpowiedzialności

Zastrzeżenia prawne

Autor włożył ogromny wysiłek w przygotowanie prezentacji

w sposób rzetelny, jednak istnieje możliwość popełnienia błędu

na etapie tworzenia prezentacji lub zaistnienia tegoż w źródłach,

z których Autor korzysta.

Autor zrzeka się więc odpowiedzialności za wykorzystanie

przekazywanych treści w praktyce i zachęca do samodzielnej

weryfikacji prezentowanej wiedzy.
