AGH, Wydział Energetyki i Paliw, kierunek Energetyka
Inżynieria Materiałowa w Energetyce – ćwiczenia

Zajęcia 4.

Struktury krystaliczne metali

Informacje z zajęć:

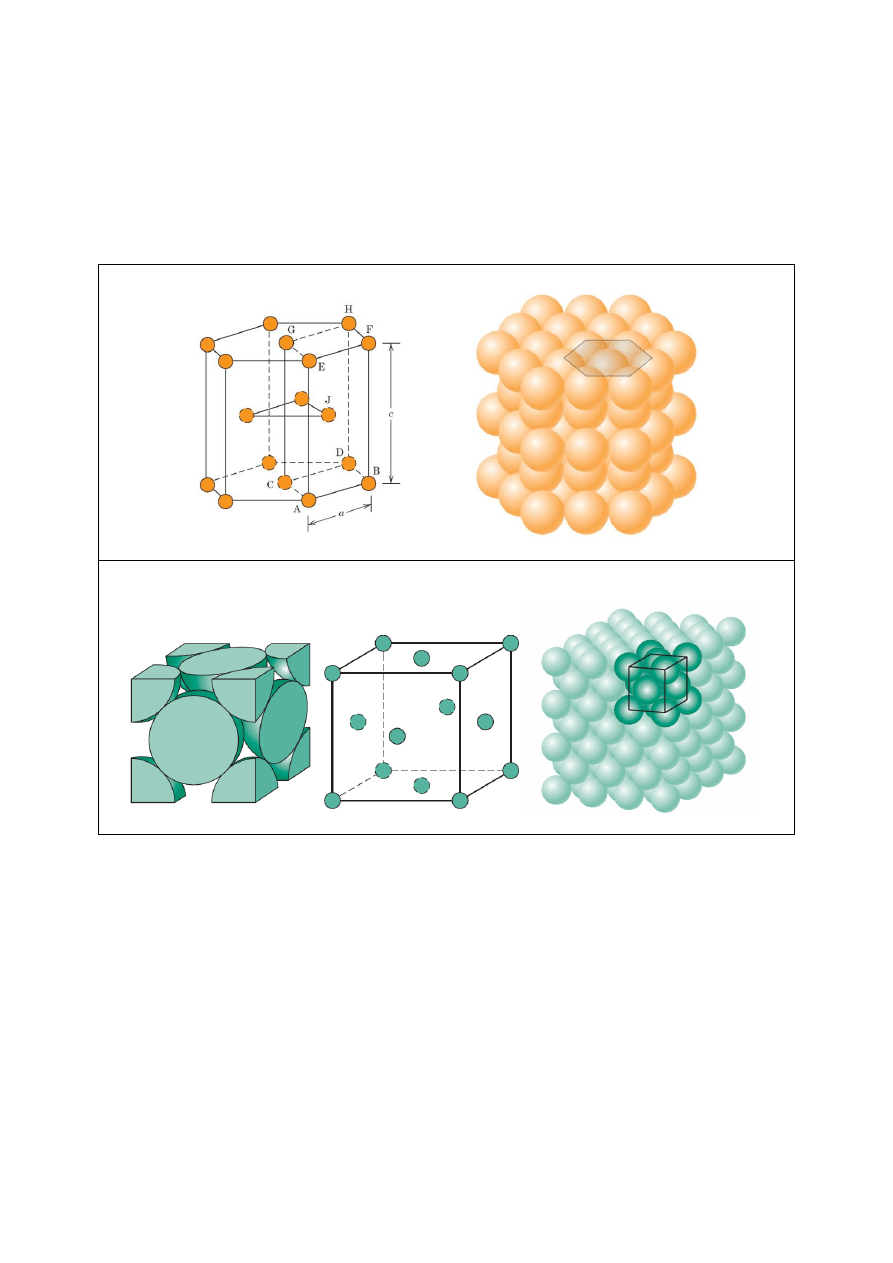

Rozmieszczenie atomów w komórce elementarnej heksagonalnej gęstego upakowania (hpc):

Rozmieszczenie atomów w komórce elementarnej regularnej płasko centrowanej (fcc):

Zadanie domowe:

1. Wiedząc, że miedź krystalizuje z strukturze regularnej płasko centrowanej oblicz jaka jest

gęstość teoretyczna kryształu miedzi (M

Cu

= 63,5 g/mol, r

Cu

= 1,28 Å) i porównaj wynik z

gęstością rzeczywistą.

2. (*) Oblicz jaki jest stopień wypełnienia przestrzeni w komórce heksagonalnej gęstego

upakowania (hcp). Wskazówka: wyznacz ile wynosi stosunek c/a (c – wysokość
graniastosłupa, a – długość boku podstawy) dla struktury hcp.

2

Literatura:

1. Wstęp do Fizyki Ciała Stałego, C. Kittel, Wydawnictwo Naukowe PWN, Warszawa 1999.
Rozdz. 1. Struktura krystaliczna.

2. Materials Science and Engineering. An Introduction. W.D. Callister, John Wiley & Sons 2007.
Rozdz. 3. The structure of crystalline solids.

3. Chemia Ciała Stałego, J. Dereń, J. Haber, R Pampuch, PWN 1975.
Rozdz. 5. Struktury krystaliczne.

4. Solid State Chemistry. An introduction. L.E. Smart, E.A. Moore, CRC Press 2005.
Rozdz. 1. An introduction to crystal structures
