SPIS TRE CI

WSKAZÓWKI OGÓLNE .......... 4

Dla u ytkownika .................... 4
Bezpiecze stwo dzieci .......... 4
Z#omowanie urz&dzenia ........ 4

Opis urz$dzenia ...................... 5

Panel steruj&cy ..................... 5

PRZED U YCIEM..................... 6

OBS UGA CH ODZIARKI ...... 6

W#&czenie ch#odziarki i
regulacja temperatury ........... 6
Temperatura wewn&trz
ch#odziarki ............................. 6
Pomiar temperatury .............. 7
Porady:.................................. 7
Wy#&czanie ........................... 7
Wn/trze ch#odziarki............... 8

OBS UGA ZAMRA ARKI........ 8

W#&czenie zamra arki i
regulacja temperatury ........... 8
Temperatura wewn&trz
zamra arki ............................ 9
Wy#&czanie ........................... 9
Alarmy i funkcje dodatkowe .. 9
Zamra anie ........................... 10
Praktyczne rady dotycz&ce
zamra ania ........................... 10
Przechowywanie mro onek .. 11
Rozmra anie produktów ....... 11
Elementy wewn/trzne
rz&dzenia .............................. 12

WSKAZÓWKI I PORADY .........13

Wskazówki dotycz&ce
oszcz/dnego zu ycia energii 13
Przechowywanie mro onek...13
W trosce o 7rodowisko
naturalne ...............................13

CZYSZCZENIE
I KONSERWACJA....................14

Kratka wentylacyjna ..............14
Odmra anie ch#odziarki.........14
Czyszczenie ..........................15
Czyszczenie elementów
wewn/trznych........................15
Czyszczenie elementów
zewn/trznych ........................15
Odmra anie zamra arki ........16
O7wietlenie -
wymiana arówki ...................17
D#u sza przerwa w
eksploatacji ...........................17

OBJAWY I PRZYCZYNY
USTEREK.................................17

Gwarancja i serwis .................19

DANE TECHNICZNE ................19

INSTALACJA............................20

Rozpakowanie.......................20
Czyszczenie ..........................20
Zabezpieczenia
ransportowe ..........................21
Zmiana kierunku
otwierania drzwi.....................23
Pod#&czenie do zasilania
elektrycznego ........................25

4

WSKAZÓWKI OGÓLNE

Przed przyst&pieniem do eksploata-
cji urz&dzenia nale y dok#adnie za-
pozna< si/ z instrukcj& obs#ugi. In-
strukcj/ obs#ugi nale y zachowa<, a
w przypadku odst&pienia urz&dze-
nia innemu u ytkownikowi nale y
pami/ta< równie

o przekazaniu

instrukcji obs#ugi.
Wskazówki podano z my<l$ o
bezpiecze?stwie uAytkownika.
Ka dy u ytkownik urz&dzenia musi
si/ z nimi zapozna< przed rozpo-
cz/ciem korzystania z ch#odziarki.
W przypadku w&tpliwo7ci lub nieja-
sno7ci prosimy o kontakt z przed-
stawicielem producenta.

Dla uAytkownika

- Urz&dzenie przeznaczone jest

wy#&cznie do przechowywania
artyku#ów

ywno7ciowych na

u ytek gospodarstwa domowe-
go.

- W komorze ch#odziarki i zamra-

arki nie wolno przechowywa<

gazów, gdy

mog& eksplodo-

wa<.

- Nie dopu7ci<

do kontaktu

ostrych narz/dzi z uk#adem
ch#odniczym z ty#u urz&dzenia
oraz w jego wn/trzu. W przy-

padku uszkodzenia uk#adu
ch#odniczego urz&dzenie b/dzie
niesprawne, a produkty ywno-
7ciowe mog& si/ zepsu<.

- W zamra arce nie wolno prze-

chowywa<

napojów gazowa-

nych, butelek lub innych pojem-
ników szklanych, gdy

mog&

p/kn&<.

- Urz&dzenie jest ci/ kie i ele-

menty na tylnej 7ciance posia-
daj& ostre zako czenia. Przy
przesuwaniu urz&dzenia nale y
o tym pami/ta<. U ywa< r/ka-
wic ochronnych.

Bezpiecze?stwo dzieci

- Zwróci< uwag/, aby dzieci nie

bawi#y si/ urz&dzeniem oraz nie
manipulowa#y elementami ste-
ruj&cymi.

ZBomowanie urz$dzenia

Zu yte urz&dzenie nale y przeka-
za< do lokalnego punktu zbiórki
oraz recyklingu. Informacji o miej-
scach zbiórki nale y zasi/gn&< u
w#adz lokalnych.

5

Opis urz$dzenia

model ERB 3105

1. Pó#ka szklana
2. Pó#ka na butelki
3. Szuflada na warzywa
4. Pojemnik na mas#o
5. Pó#ka na drzwi
6. Pojemnik na jaja
7. Pó#ka na butelki
8. Taca do mro enia

oraz akumulator zimna

9. Szuflada do mro enia ywno7ci
10. Kratka wentylacyjna

Panel steruj$cy

A. Wy<wietlacz temperatury
Pokazuje najwy sz& temperatur/
wewn&trz zamra arki.
B. Przycisk wyB$czenia alarmu
S#u y do wy#&czania alarmu aku-
stycznego.
C. Czerwona lampka kontrolna
Pulsuje, gdy zosta# uruchomiony
alarm.
D. Przycisk FAST FREEZE
U ywa si/ go do w#&czania i wy#&-
czania funkcji FAST FREEZE (patrz
obja7nienia w dalszej cz/7ci in-
strukcji).
E. óBta lampka kontrolna
Zostaje pod7wietlona, gdy funkcja
FAST FREEZE jest w#&czona.

F. Zielona lampka kontrolna
Jest pod7wietlona wtedy, gdy ch#o-
dziarka jest w#&czona.
G. PokrDtBo termostatu
S#u y do w#&czenia ch#odziarki i
ustawiania temperatury w komorze
ch#odziarki.
H. Zielona lampka kontrolna
Jest pod7wietlona wtedy, gdy za-
mra arka jest w#&czona.
I. PokrDtBo termostatu
S#u y do w#&czania zamra arki i
ustawiania jej temperatury we-
wn/trznej.

6

PRZED U YCIEM

Urz&dzenie nale y ustawi< i oczy7ci< zgodnie
ze wskazówkami zawartymi w rozdziale "In-
stalacja".
Sprawdzi<, czy koniec w/ yka odp#ywowego
na tylnej, zewn/trznej 7cianie urz&dzenia jest
umieszczony w naczyniu nad spr/ ark&.

Przed w#o eniem wtyczki do gniazdka
elektrycznego i pierwszym w#&czeniem
urz&dzenia nale y pozostawi< urz&-
dzenie w pozycji pionowej przez 4 go-
dziny. W przeciwnym razie mo e ulec
uszkodzeniu spr/ arka. Czas ten po-
zwoli na sp#yni/cie oleju do spr/ arki.

OBS UGA CH ODZIARKI

WB$czenie chBodziarki i regulacja
temperatury

W#&czenie:
W#&czy< ch#odziark/ pokr/t#em usta-
wiaj&c je na odpowiedni poziom:
MIN – najni sza pozycja termostatu
oznacza najwy sz&

temperatur/

w

ch#odziarce;
MAX – najwy sza pozycja termostatu
oznacza najni sz& temperatur/ w ch#o-
dziarce;
g : wy#&czona.

Temperatura wewn$trz chBodziarki

Temperatura zalecana dla komory
ch#odz&cej wynosi ok. +5

°

C.

Je eli termostat b/dzie ustawiony na
zbyt nisk& temperatur/, wtedy produkty
o wysokiej zawarto7ci wody mog& ulec
zamro eniu, je eli zosta#y u#o one w
najzimniejszych miejscach w ch#odziar-
ce. Na rysunku pokazano przyk#adowo
najzimniejsze ("-") i najcieplejsze ("+")
miejsca w komorze ch#odziarki.

7

Mleko, ryby i mi/so nale y przechowywa<
w miejscach, gdzie panuje najni sza tem-
peratura.
Nale y pami/ta<,

e temperatura we-

wn&trz ch#odziarki jest tak e uzale niona
od:
- cz/stotliwo7ci otwierania drzwi
- czasu, w którym ch#odziarka pozostaje

z otwartymi drzwiami

- miejsca ustawienia urz&dzenia (patrz

rozdzia# "Instalacja").

Pomiar temperatury

Je eli dysponuj& Pa stwo standardowym
termometrem nale y w#o y< go do
szklanki wody i ustawi< j& centralnie w
komorze ch#odziarki. W ten sposób od-
czytaj& Pa stwo temperatur/ produktów
znajduj&cych si/ w ch#odziarce. Nie na-
le y wiesza< lub k#a7< termometru bez-
po7rednio na pó#ce.

Porady:

- Roz#o y< produkty tak, aby powietrze

mog#o swobodnie przep#ywa< mi/dzy
produktami.

- Nie k#a7</nie opiera< produktów o tyl-

n& 7cian/ ch#odziarki, gdy mog& ulec
zamro eniu.

- Nie wk#ada< do wn/trza urz&dzenia

gor&cych i ciep#ych produktów. Po-
czeka<, a zostan& sch#odzone.

- Produkty nale y szczelnie opakowa<,

aby uniemo liwi< przenikanie si/ za-
pachów.

WyB$czanie

Wy#&czy< ch#odziark/ obracaj&c pokr/t#o
w kierunku przeciwnym do ruchu wska-
zówek zegara, a do pozycji

g.

Wyj&< wtyczk/ przewodu zasilaj&cego z
gniazdka lub wykr/ci< bezpiecznik.

8

WnDtrze chBodziarki

Pó#ki i pojemniki na drzwiach mo na
wyj&< i zmieni< ich po#o enie, zgodnie
z yczeniem u ytkownika.
Niektóre pó#ki mo na wyj&< podci&ga-
j&c tyln& kraw/dJ do góry.
Nie nale y wyjmowa< i zmienia< po#o-

enia dolnego pojemnika na drzwiach i

pó#ki nad pojemnikami nad warzywa.
Zapewniaj& one prawid#ow& cyrkulacj/
powietrza wewn&trz urz&dzenia.
Pó#ki z wystaj&c& listw& nale y u#o y<
wypustk& do góry przy tylnej 7cianie,
co zapobiega dotykaniu produktów do
7ciany ch#odz&cej.

OBS UGA ZAMRA ARKI

WB$czenie zamraAarki i regulacja
temperatury

W#&czenie:
W#&czy< zamra ark/ pokr/t#em usta-
wiaj&c je na odpowiedni poziom:
MIN – najni sza pozycja termostatu
oznacza najwy sz& temperatur/ w
zamra arce;
MAX – najwy sza pozycja termostatu
oznacza najni sz& temperatur/ w za-
mra arce;
g : wy#&czona.

Nale y odczeka< 24 godziny po ka dej
regulacji temperatury. Pozwoli to na
osi&gni/cie i stabilizacj/ temperatury
wewn&trz zamra arki.
Po ustawieniu temperatury na wy7wie-
tlaczu pojawia si/ wskazanie „- -„, do
czasu, a temperatura spadnie do po-
ziomu -1

°

C lub ni ej.

9

Temperatura wewn$trz zamraAarki

Temperatura zalecana dla przechowy-
wania produktów w komorze zamra-

arki wynosi -18

°

C. Nale y pami/ta<,

e obni enie temperatury spowoduje

zwi/kszone zu ycie energii elektrycz-
nej.
Wy7wietlacz pokazuje najwy sz& tem-
peratur/ wewn&trz zamra arki. Je eli
zamierzacie Pa stwo sprawdzi< tem-
peratur/ wewn&trz zamra arki nale y
w#o y< termometr pomi/dzy opakowa-
nia produktów. W ten sposób uzyska-
cie Pa stwo dok#adny pomiar tempe-
ratury mro onek. Warto7ci pojawiaj&ce
si/ na wy7wietlaczu mog& by< nieco
wy sze od wskaza uzyskanych w inny
sposób.

WyB$czanie

Wy#&czy< zamra ark/ obracaj&c pokr/-
t#o w kierunku przeciwnym do ruchu
wskazówek zegara, a

do po#o enia

„

g”.

Wyj&< wtyczk/ przewodu zasilaj&cego z
gniazdka elektrycznego.

Alarmy i funkcje dodatkowe

Alarm - temperatura
Je eli temperatura wzro7nie powy ej -
10

°

C, lampka kontrolna b/dzie pulso-

wa#a i rozlegnie si/ alarm akustyczny.
Aby wy#&czy< alarm:
Wcisn&< przycisk wy#&czenia alarmu.
Czerwona lampka kontrolna zga7nie,
gdy temperatura wewn&trz zamra arki
spadnie poni ej -9

°

C.

Alarm temperatury mo e poja-
wi< si/ tak e wtedy, gdy tempe-
ratura wynosi poni ej -9

°

C, lecz

drzwi zamra arki by#y otwarte
zbyt d#ugo

10

ZamraAanie

Nie ma konieczno7ci w#&czania przyci-
sku "Fast freeze" (Szybkie mro enie),
gdy do zamra arki jest wk#adana nie-
wielka ilo7< produktów (w ci&gu 24 go-
dzin).
Je eli zamierzaj& Pa stwo w#o y< du &
ilo7< ywno7ci nale y 24 godziny wcze-
7niej wcisn&< przycisk "Fast freeze".
Funkcja wy#&czy si/ automatycznie po
up#ywie 50 godzin od wci7ni/cia przyci-
sku.
Szybkie zamra anie mo na przerwa<
wcze7niej wciskaj&c przycisk ponownie.
Mó#ta lampka kontrolna jest pod7wietlo-
na przez ca#y czas dzia#ania funkcji.

Praktyczne rady dotycz$ce zamraAania

- Produkty przeznaczone do zamro enia

nale y uk#ada< na najwy szym poziomie
(w górnej szufladzie) lub w szufladzie po-
ni ej.

- W przypadku mro enia du ej ilo7ci pro-

duktów jednocze7nie nale y prze#o y<
akumulator zimna na jak najni sz& pó#k&.

- Mro onki nale y uk#ada< w szufladach

zamra arki.

- Roz#o y< produkty tak, aby powietrze mo-

g#o mi/dzy nimi swobodnie przep#ywa<.

- Nie k#a7< 7wie ych produktów przezna-

czonych do mro enia w pobli u gotowych
ju mro onek. Ciep#o 7wie ych produktów
mo e wp#yn&< na rozmra anie si/ mro o-
nek.

- Po zamro eniu produktu prze#o y< go do

pojemnika z mro onkami, uk#adaj&c tak
blisko siebie, jak to mo liwe. W ten sposób
mro onki nie ulegn& szybkiemu rozmro e-
niu w przypadku awarii/przerwy w dop#ywie
energii elektrycznej.

- Nie zamra a< jednocze7nie zbyt du ej ilo-

7ci produktów. Zdolno7< zamra ania urz&-
dzenia jest zapisana na tabliczce znamio-
nowej urz&dzenia i w "Danych technicz-
nych" umieszczonych w instrukcji obs#ugi.

11

Nast/pnego dnia po pierw-
szym w#&czeniu i uruchomie-
niu urz&dzenia nale y spraw-
dzi<, czy urz&dzenie utrzymuje
ustawion& temperatur/ we-
wn/trzn&.

Dopiero wtedy

mo na u ywa< zamra arki do
zamra ania 7wie ej ywno7ci.

Przechowywanie mroAonek

Produkty kupione w postaci mro o-
nek:
- przestrzega< zalece producenta
danego artyku#u

ywno7ciowego i

terminu wa no7ci produktu.
Mro onki przygotowywane samo-
dzielnie:
- produkty o wysokiej zawarto7ci
t#uszczu i/lub soli mog& by< prze-
chowywane maksymalnie do trzech
miesi/cy. Produkty gotowane i ni-
skot#uszczowe mo na przechowy-
wa< do sze7ciu miesi/cy. Produkty
chude, owoce itp. mo na przecho-
wywa< ok. jednego roku.

RozmraAanie produktów

Najlepsz& metod& rozmra ania jest
pozostawienie

ywno7ci w ch#o-

dziarce. Po#o y< produkty na talerzu
lub w innym naczyniu z wy szymi
kraw/dziami, aby woda z odmra a-
nia nie wydosta#a si/ na pó#k/ ch#o-
dziarki..
Aby przyspieszy< rozmra anie na-
le y pozostawi< produkt w tempe-
raturze pokojowej lub zanurzy< go w
zimnej wodzie.
Produkty ywno7ciowe mo na roz-
mrozi< tak e w kuchni mikrofalowej,
wed#ug wskazówek producenta
urz&dzenia.

12

Elementy wewnDtrzne
urz$dzenia

Szuflady zamraAarki
Szuflady zamra arki u#atwiaj& zna-
lezienie odpowiedniego produktu.
Mo na tak e wyj&< szuflady i uk#a-
da< mro onki bezpo7rednio na pó#-
kach zamra arki (z wyj&tkiem naj-
wy szej pó#ki), zachowuj&c odst/p
20 mm od kraw/dzi przedniej. Nie
nale y wyjmowa< szuflady po#o o-
nej najni ej, gdy

zapewnia ona

prawid#ow& cyrkulacj/ powietrza.

Pojemnik na kostki lodu
Nape#ni< pojemnik wod& do 3/4 wy-
soko7ci. Po zamro eniu wyjmowa<
kostki lodu lekko skr/caj&c pojem-
nik. Kostek lodu nie nale y prze-
chowywa< zbyt d#ugo (wysychaj& i
woda traci smak).

Taca mroA$ca
Tacy mo na u ywa< do mro enia
drobnych owoców i warzyw. Po
up#ywie ok. 4 godzin ywno7< b/-
dzie delikatnie zmro ona i mo na j&
wtedy prze#o y< do szczelnych opa-
kowa . Poszczególne owoce, za-
mro one w ten sposób, nie b/d& si/
skleja#y.

Akumulator zimna
Akumulator zimna utrzymuje nisk&
temperatur/ w przypadku przerwy w
dop#ywie energii lub awarii. Akumu-
lator b/dzie najlepiej spe#nia# swoj&
rol/, je eli u#o y si/ go w przedniej
cz/7ci tacy mro &cej.

Je eli b/dzie zamra ana wi/ksza
ilo7< 7wie ej ywno7ci nale y prze-
#o y< akumulator zimna do jak naj-
ni szej szuflady.
Podczas rozmra ania ywno7ci:
Po#o y<

akumulator zimna na

wierzchu mro onek.

13

WSKAZÓWKI I PORADY

Wskazówki dotycz$ce
oszczDdnego zuAycia energii

•

Zwróci< uwag/ na miejsce i
ustawienie ch#odziarko-
zamra arki (patrz "Instalacja").
Prawid#owo ustawione urz&dze-
nie zu ywa mniej energii elek-
trycznej.

•

Nie otwiera< niepotrzebnie drzwi.
Nie pozostawia< otwartych drzwi,
gdy do 7rodka dostaje si/ ciep#e
powietrze. Spr/ arka b/dzie si/
wtedy w#&cza#a cz/7ciej, aby
utrzyma< prawid#ow& temperatu-
r/ wewn/trzn&.

•

Sprawdzi<, czy drzwi zamykaj&
si/ prawid#owo. Usun&< ewentu-
alne przeszkody.

•

Zamro one produkty nale y
rozmra a< w ch#odziarce, aby
wykorzysta< oddawane zimno.

•

Regularnie czy7ci< spr/ ark/ i
uk#ad ch#odniczy na tylnej 7cian-
ce urz&dzenia.

•

Ciep#e produkty nale y och#odzi<
do temperatury pokojowej przed
w#o eniem do ch#odziarki lub
zamra arki.

•

Produkty przeznaczone do za-
mro enia nale y och#odzi< naj-
pierw w ch#odziarce, gdy w ten
sposób skraca si/ proces za-
mra ania.

•

Szczelnie opakowywa< produkty,
aby unikn&< niepotrzebnego two-
rzenia si/ szronu.

•

Przestrzega< wskazówek doty-
cz&cych zamra ania produktów

ywno7ciowych, zawartych w ni-

niejszej instrukcji obs#ug. Pomo-

e to zredukowa< zu ycie energii

elektrycznej.

•

Nie ustawia< zbyt niskiej tempe-
ratury w zamra arce. Zalecamy

regulowanie temperatury w za-
kresie pomi/dzy -18

°

, a -20

°

C.

•

Odmra a<

urz&dzenie, je7li

utworzy si/ warstwa szronu 3-5
mm.

•

Sprawdza<, czy uszczelka drzwi
jest sprawna i utrzymywa< j& w
czysto7ci.

Przechowywanie mroAonek

•

Nie wk#ada< gor&cych potraw i
napojów do ch#odziarko-
zamra arki.

•

Mro onki kupowane w sklepie
powinny jak najszybciej znaleJ<
si/ w zamra arce domowej. Za-
lecamy u ywanie pojemników i
toreb na mro onki, aby nie uleg#y
nadmiernemu nagrzaniu.

•

Mywno7< wk#adan& do zamra-

arki nale y opisywa< (rodzaj

produktu i data mro enia), aby
unikn&< zbyt d#ugiego przecho-
wywania.

W trosce o <rodowisko
naturalne

•

Opakowanie z nowego urz&dze-
nia i urz&dzenie przeznaczone
do z#omowania nale y przekaza<
do punktów recyklingu.

•

Produkty przechowywa< w pusz-
kach, naczyniach lub kartonach
nadaj&cych si/ do wielokrotnego
u ytku. Nie u ywa< bez potrzeby
opakowa jednorazowych.

•

Do mycia ch#odziarko-zamra arki
u ywa< #agodnych detergentów.

•

Stosowa< si/ do zalece „Wska-
zówki dotycz&ce oszcz/dnego
zu ycia energii”.

14

•

Izolacja i czynnik ch#odniczy
urz&dzenia s& przyjazne dla 7ro-
dowiska.

•

Wszystkie elementy opakowania
nadaj& si/ do ponownego prze-
tworzenia (recyklingu).

•

Urz&dzenie jest skonstruowane i
wyprodukowane tak, aby mo na
je by#o #atwo i bezpiecznie
przetworzy<.

CZYSZCZENIE I KONSERWACJA

Kratka wentylacyjna

Kratk/ wentylacyjn& mo na wyj&< do
czyszczenia.
Otworzy< drzwi zamra arki. Odczepi<
górn& kraw/dJ kratki poci&gaj&c na ze-
wn&trz, do do#u. Wyj&< kratk/ wentyla-
cyjn&.

OdmraAanie chBodziarki

Odmra anie ch#odziarki nast/puje au-
tomatycznie podczas przerwy w pracy
spr/ arki. Woda powsta#a przy odmra-

aniu odprowadzana jest rynienk& do

pojemnika na tylnej 7ciance urz&dzenia
nad spr/ ark&, sk&d zostaje odparowa-
na.

•

Rynienk/ nale y regularnie my<, aby
nie dopu7ci< do zatkania si/ prze-
wodu odp#ywowego.

•

Unika< niepotrzebnego tworzenia si/
szronu - nie stawia< ciep#ych potraw
do ch#odziarki, nie stawia< potraw
bezpo7rednio obok p#yty ch#odniczej.

Nie otwieraI drzwi bez potrzeby.

15

Czyszczenie
Ch#odziarko-zamra ark/

nale y

regularnie my<. Przed przyst&-
pieniem do mycia urz&dzenie
nale y wy#&czy<.

Do mycia ch#odziarko-
zamra arki nie wolno u ywa<
7rodków szoruj&cych, roz-
puszczalników i woskowych
7rodków do polerowania.
Wyj&< wtyczk/ z gniazdka
zasilaj&cego.

Czyszczenie elementów
wewnDtrznych

Wn/trze i wyposa enie wn/trza
nale y my< ciep#& wod& z dodat-
kiem delikatnego 7rodka do mycia.
Nast/pnie wytrze< do sucha mi/kk&
szmatk&.
Regularnie my< uszczelk/ drzwi i
sprawdza< czy jest uszkodzona.
Co pewien czas nale y przeczy7ci<
kana# odprowadzaj&cy wod/. Znaj-
duje si/ on wewn&trz ch#odziarki.
Je eli jest zablokowany nale y u y<
elastycznego drutu, wprowadzaj&c
go do otworu i odblokowuj&c.

Czyszczenie elementów
zewnDtrznych

Obudow/ zewn/trzn& my< roztwo-
rem wody i #agodnego detergentu.
Zaleca si/

zdejmowanie kratki

wentylacyjnej i odkurzenie pod#ogi
pod ch#odziarko-zamra ark&.
Zaleca si/ raz w roku odsun&<
urz&dzenie i odkurzy< skraplacz i
spr/ ark/ znajduj&ce si/ z ty#u
ch#odziarko-zamra arki.
Przed przyst&pieniem do odkurza-
nia nale y

wyj&< wtyczk/

z

gniazdka zasilaj&cego.

Podczas przesuwania/ prze-
noszenia urz&dzenia nale y
trzyma< je z przodu, aby
unikn&< rysowania pod#ogi

.

16

OdmraAanie zamraAarki

Na pó#kach zamra arki i wokó# gór-
nego pojemnika b/dzie zawsze
gromadzi# si/ szron.
Odmrozi< zamra ark/, kiedy war-
stwa szronu b/dzie mia#a grubo7<
3-5 mm.
Wy#&czy< zamra ark/.
Wyj&< szuflady zamra arki i u#o y<
jedn& na drug&, obracaj&c je tak jak
pokazano na rysunku. Ob#o y< szu-
flady z produktami np. gazetami,
aby ich temperatura nie wzros#a.
Mro onki mo na tak e przechowa<
np. w ch#odziarce, uk#adaj&c je bli-
sko siebie.
Odmra anie mo na przyspieszy<
poprzez w#o enie naczynia z gor&c&
(ale nie wrz&c&) wod& do zamra ar-
ki.
Wyj&< rynienk/ odp#ywow& i skie-
rowa< j& do podstawionego naczy-
nia (np. dolnej szuflady), gdzie b/-
dzie si/ zbiera#a woda.
Wyj&< kratk/ wentylacyjn&, aby
wsun&< szuflad/ pod rowek odp#y-
wowy.
Delikatnie usun&< szron plastikow&
(lub drewnian&) skrobaczk&, kiedy
rozpocznie si/ odmra a<.
Do usuwania szronu nie wolno u y-
wa< metalowych przedmiotów, które
mog#yby uszkodzi< wn/trze urz&-
dzenia!
Kiedy zamra arka b/dzie ju

od-

mro ona nale y j& umy< i wytrze<
do sucha #agodn& szmatk&. Wsun&<
rynienk/ odp#ywow& na miejsce.
W#&czy< zamra ark/ i w#o y< po-
nownie mro onki.

Nie u ywa< suszarki do
w#osów lub innych urz&-
dze

elektrycznych, aby

przyspieszy< odmra anie.
Nadmierny przyrost ciep#a
mo e uszkodzi< plastikowe
elementy.

17

O<wietlenie - wymiana Aarówki

O7wietlenie wewn/trzne urz&dze-
nia w#&cza si/ automatycznie z
chwil&

otwarcia drzwi. Przed

przyst&pieniem do wymiany a-
rówki urz&dzenie nale y wy#&czy<
z

sieci elektrycznej. Nast/pnie

wykr/ci<

arówk/ halogenow&

i

za#o y< inn& o tych samych pa-
rametrach (cokó# G4, moc maks. 20
W, 12V). Nie dotyka< arówki nie-
os#oni/t& d#oni&. Nie nale y u ywa<

arówki o wi/kszej mocy, gdy w#&-

czy si/ zabezpieczenie przed prze-
grzaniem i arówka zga7nie. Wy-
mieni< arówk/. W#&czy< urz&dze-
nie i zamkn&< drzwi.

DBuAsza przerwa w
eksploatacji

Je7li ch#odziarko-zamra arka nie
b/dzie d#u szy czas u ytkowa-
na, wówczas nale y

wykona<

nast/puj&ce czynno7ci :

•

Wy#&czy< urz&dzenie.

•

Wyj&< wtyczk/ przewodu zasi-
laj&cego z gniazdka.

•

Opró ni< urz&dzenie, odmrozi<
i umy<;

•

Zostawi<

otwarte drzwi, aby

zapobiec tworzeniu si/

nie-

przyjemnych zapachów.

Je7li drzwi zostan& zamkni/te przed
odparowaniem wilgoci, mog& wy-
tworzy< si/ nieprzyjemne zapachy.
Wtedy nale y umy< urz&dzenie po-
nownie i zostawi< otwarte drzwi.

OBJAWY I PRZYCZYNY USTEREK

Zanim zwróc& si/ Pa stwo do punktu serwisowego, prosimy sprawdzi< wed#ug
podanych ni ej punktów, czy usterk/ mo na usun&< we w#asnym zakresie:

Usterka

Przyczyna/rozwi$zanie

Alarm akustyczny + pul-
suj&ca czerwona lampka
kontrolna (zbyt wysoka
temperatura w zamra ar-
ce).

Wy#&czy< alarm wciskaj&c odpowiedni przycisk.
Alarm uaktywni# si/ z powodu zbyt wysokiej tempe-
ratury, gdy urz&dzenie zosta#o w#a7nie w#&czone
lub temperatura nie jest wystarczaj&co niska (patrz
odpowiedni rozdzia#).

W ch#odziarce jest zbyt
wysoka temperatura.

Ustawi< ni sz& temperatur/.
Prawid#owo u#o y< produkty w ch#odziarce
(patrz odpowiedni rozdzia#).
Produkty s& u#o one zbyt blisko siebie. Roz#o-

y< opakowania tak, aby powietrze swobodnie

dociera#o do ka dego opakowania z ywno7ci&.

Upewni< si/, e drzwi s& ca#kowicie zamkni/te, a
uszczelka jest czysta i nieuszkodzona.

18

W ch#odziarce jest zbyt
niska temperatura.

UstawiI wyAsz$ temperaturD.

Prawid#owo u#o y< produkty w ch#odziarce (warzy-
wa i inne produkty zosta#y u#o one za „zbyt zimnej”
pó#ce). Przeczyta< rozdzia# „Temperatura w ch#o-
dziarce”.

Po tylnej p#ycie ch#odz&cej
wewn&trz ch#odziarki sp#y-
waj& krople wody.

Jest to zjawisko normalne. Podczas automatycz-
nego odmra ania woda sp#ywa po 7ciance do
otworu odp#ywowego i wydostaje si/ z komory.

Woda sp#ywa po p#ycie
ch#odz&cej.

Sprawdzi<, czy nie u#o ono produktów zbyt bli-
sko tylnej 7cianki, co uniemo liwia wydostawa-
nie si/ wody z odmra ania.

Oczy7ci< wewn/trzn& 7ciank/ ch#odziarki i otwór
odp#ywowy.

Spod ch#odziarki wyp#ywa
woda.

Sprawdzi<, czy rurka odp#ywowa w tylnej cz/7ci
urz&dzenia jest w#o ona do zbiornika nad spr/ ar-
k& (oraz czy nie jest zatkana). Patrz rozdzia#
„Przed pierwszym u yciem”.

W zamra arce jest zbyt
wysoka temperatura

Ustawi< ni sz& temperatur/.
Upewni< si/, e drzwi zamra arki s& prawid#owo i
szczelnie zamkni/te.
Je eli w#o ono ciep#e produkty do zamro enia na-
le y odczeka< kilka godzin i sprawdzi< ponownie
temperatur/.
Roz#o y< produkty tak, aby powietrze mog#o swo-
bodnie przep#ywa< mi/dzy nimi.

W zamra arce jest zbyt
niska temperatura

Ustawi< wy sz& temperatur/.
W#&czono funkcj/ „Fast freeze” (Szybkie mro e-
nie).
Na wy7wietlaczu pojawia si/ najwy sza temperatu-
ra wewn&trz urz&dzenia. Ró nica mi/dzy tym od-
czytem, a 7redni& temperatur& uzyskan& poprzez
inny pomiar jest normalna.

Narasta zbyt du o szronu i
lodu

Sprawdzi<, czy uszczelka drzwi jest uszkodzona
lub zanieczyszczona.
Sprawdzi<, czy drzwi nie s& otwierane na zbyt
d#ugi okres czasu.
Sprawdzi<, czy nic nie przeszkadza w zamykaniu
drzwi.
Ustawi< wy sz& temperatur/.

Spr/ arka pracuje bez

przerwy

Ustawi< ni sz& temperatur/.
Sprawdzi<, czy drzwi s& prawid#owo zamkni/te, a
uszczelka prawid#owo przylega i nie jest uszkodzo-
na.

Urz&dzenie nie pracuje,
nie ch#odzi, nie dzia#a
o7wietlenie wewn/trzne.
Lampki kontrolne nie s&
pod7wietlone

Sprawdzi<, czy:
-

ustawiono pokr/t#o termostatu,

-

wtyczka jest prawid#owo w#o ona do gniazdka

-

bezpiecznik si/ spali# (sprawdzi< pod#&czaj&c
do gniazdka inne urz&dzenie)

-

urz&dzenie jest zasilane.

19

Wysoki poziom ha#asu
emitowanego przez urz&-
dzenie

Zimne powietrze jest wytwarzane przez system
ch#odniczy (wraz ze spr/ ark&) i doprowadzane
rurkami do tylnej 7cianki i do wewn&trz urz&dzenia.
Zjawiskiem normalnym jest, e podczas pracy s#y-
cha< ró ne odg#osy. Nat/ enie ha#asu jest zró ni-
cowane i zale y od tego, jak ustawione i jak eks-
ploatowane jest urz&dzenie.
Sprawdzi<, czy rurki z ty#u urz&dzenia nie dotykaj&
si/ nawzajem lub opieraj& si/ o 7cian/.

Przerwa w dop#ywie energii
elektrycznej

Nie otwiera< drzwi urz&dzenia. Je eli przerwa w
zasilaniu b/dzie d#u sza nale y otworzy< drzwi i
prze#o y< produkty do innej ch#odziarko-
zamra arki. Rozmro one produkty mo na zamro-
zi< powtórnie lub natychmiast spo y<, w zale no7ci
od czasu trwania awarii i stopnia rozmro enia pro-
duktów (patrz odpowiedni rozdzia# w instrukcji ob-
s#ugi).

Gwarancja i serwis

Gwarancja
Gwarancja zostaje cofni/ta w przy-
padku napraw dokonywanych przez
osoby nieuprawnione.
Gwarancja nie obejmuje arówki, a
tak e

produktów spo ywczych

przechowywanych w zamra arce,
które uleg#y zepsuciu.

Serwis i czD<ci zamienne
Przed zg#oszeniem usterki w auto-
ryzowanym punkcie serwisowym
nale y wykona< opisane w po-
przednim rozdziale czynno7ci
sprawdzaj&ce. W przypadku usu-
ni/cia usterki samodzielnie unikn&
Pa stwo zb/dnych kosztów dojazdu
montera.
Je7li urz&dzenie jest na gwarancji,
naprawy wykonywane s& bezp#at-
nie, jednak e punkt serwisowy mo-

e obci& y< klienta w przypadkach

nieuzasadnionego wezwania tech-
nika np. :

•

bezzasadne reklamacje;

•

obs#uga niezgodnie ze wska-
zówkami zawartymi w instrukcji
obs#ugi.

Tabliczka znamionowa
Tabliczka znamionowa znajduje si/
po lewej stronie wewn&trz urz&dze-
nia. Na tabliczce znamionowej
podano model, typ, numer fa-
bryczny i numer produktu oraz dane
o napi/ciu sieciowym i nat/ eniu
oraz zabezpieczeniu.
Przy zg#oszeniu usterki w punkcie
serwisowym nale y poda<:

Model

............................

Numer produktu ............................

Numer seryjny

............................

20

DANE TECHNICZNE

Model

ERB 3105

Pojemno<I chBodziarki netto
Pojemno<I zamraAarki netto

189 l

95 l

Szeroko<I

595 mm

Wysoko<I

2000 mm

GBDboko<I

600 mm

ZuAycie energii

193 kWh/rok

Klasa efektywno<ci energetycznej

A

Moc

160 W

Zdolno<I zamraAania

12 kg/24 godziny

INSTALACJA

Rozpakowanie

Po rozpakowaniu nale y spraw-
dzi<,

czy urz&dzenie nie zosta#o

uszkodzone. Wszelkie uszkodze-
nia nale y zg#osi< niezw#ocznie do
sklepu, gdzie zakupili Pa stwo
sprz/t. Elementy opakowania odda<
do punktów zbiórki surowców prze-
znaczonych do recyklingu - powtór-
nego przetworzenia.

Elementy opakowania (za-
równo metalowe jak i z two-
rzyw sztucznych) s& nie-
bezpieczne dla dzieci!

Czyszczenie

Wn/trze urz&dzenia nale y umy<
ciep#& wod& z dodatkiem #agodnego
detergentu i mi/kkiej szmatki.

21

Zabezpieczenia transportowe

Usun&< zabezpieczenia transportowe –
ta7my samoprzylepne oraz plastikowe
wsporniki znajduj&ce si/ w zawiasach.
Usun&< wsporniki z pó#ek szklanych popy-
chaj&c zabezpieczenie do przodu wzd#u
kraw/dzi pó#ki, a si/ zatrzyma. Przytrzy-
ma< pó#k/ za tyln& kraw/dJ i poci&gn&<
pó#k/ wraz ze wspornikiem, a

b/dzie

mo na je wyj&<.
W niektórych modelach pod urz&dzeniem
znajduj& si/ poduszki izolacyjne. Nie na-
le y ich usuwa<!

1. Ustawienie chBodziarko-

zamraAarki

Je eli dwa urz&dzenia b/d& ustawione
obok siebie, nale y pomi/dzy nie wklei<
plastikowe elementy (patrz rysunek).
- Ch#odziarko-zamra arka nie powinna

by< ustawiona w pobli u Jróde# ciep#a
(np. w pobli u pieca, kuchenki, grzejni-
ków, zmywarki) lub by< nara ona na
bezpo7rednie oddzia#ywanie promieni
s#onecznych.

- Urz&dzenie musi sta< równo na czte-

rech nó kach i by< prawid#owo wypo-
ziomowane. Urz&dzenie nie mo e sta<
oparte o inne urz&dzenia, 7ciany lub
meble.

- Po ustawieniu sprawdzi<, czy urz&dze-

nie stoi równo, czy nie przechyla si/ w

adnym kierunku i czy wszystkie nó ki

stoj& równomiernie na pod#odze. Nó ki
mo na wyregulowa< kluczem znajduj&-
cym si/ na wyposa eniu ch#odziarko-
zamra arki.

- Urz&dzenie nie mo e by< pochylone i

opiera< si/ o s&siedni& szafk/.

- Wokó# urz&dzenia nale y zapewni<

swobodny obieg powietrza. Otwory w
dolnej i tylnej 7ciance urz&dzenia nie
mog& by< zas#oni/te. Powierzchnia
bezpo7rednio nad urz&dzeniem powin-
na wynosi< przynajmniej 200 cm

3

.

22

- Nale y pozostawi< odst/p bez-

po7rednio nad urz&dzeniem lub
z ty#u i nad szafk& górn& - w
zale no7ci od rodzaju szafki
górnej. Powierzchnia wentyla-
cyjna za górn& szafk&, która
zawieszona jest bezpo7rednio
nad urz&dzeniem powinna po-
siada< g#/boko7< przynajmniej
50 mm.

Ch#odziarko-zamra ark/

nale y

ustawi< w
pomieszczeniu, w którym tempe-
ratura odpowiada klasie klimatycz-
nej urz&dzenia (sprawdzi< na ta-
bliczce znamionowej).
Poni sza tabela wskazuje na przy-
porz&dkowanie warto7ci tempera-
tur otocznia klasom klimatycznym.

Klasa

klimatyczna

Odpowiednia tem-

peratura otoczenia

SN

+10

°

C DO + 32

°

C

N

+16

°

C DO + 32

°

C

ST

+18

°

C DO + 38

°

C

T

+18

°

C DO + 43

°

C

•

Prz

ed zainstalowaniem urz&dze-

nia w wybranym przez Pa stwa
miejscu, nale y sprawdzi<, czy
uj7cie w/ a odp#ywu wody skie-
rowane jest do pojemnika nad
spr/ ark&.

•

Urz&dzenie nale y ustawi< bez-
po7rednio przy 7cianie. Odst/p
pomi/dzy urz&dzeniem, a 7cian&
od strony zawiasów musi wyno-
si< przynajmniej 10 mm, aby
mo na by#o swobodnie otwiera<
drzwi i wyjmowa< pó#ki.

•

Wtyczka przewodu zasilaj&cego
musi by< dost/pna po instalacji
urz&dzenia.

23

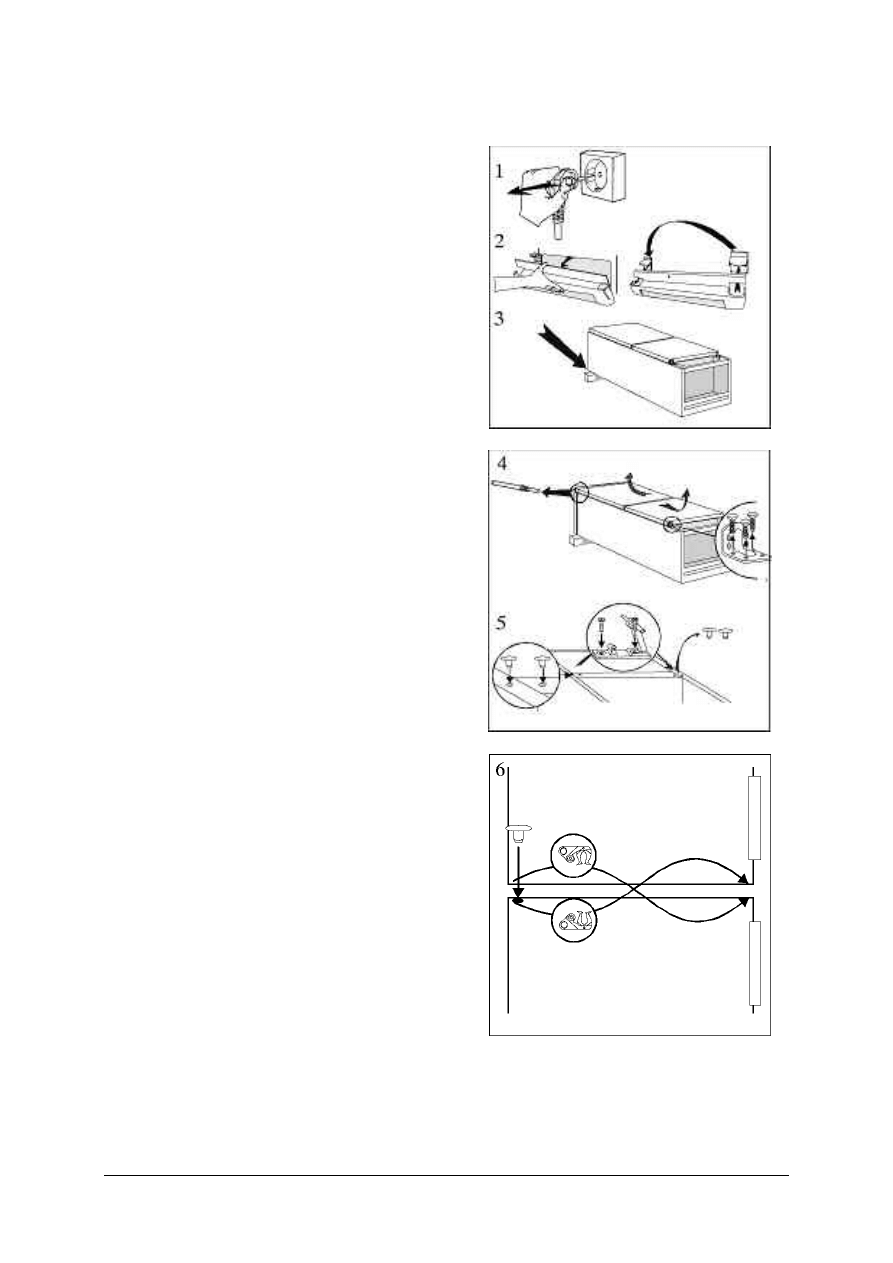

Zmiana kierunku otwierania
drzwi

W

ch#odziarko-zamra arce istnieje

mo liwo7< zmiany kierunku otwierania
drzwi. Przed przyst&pieniem do prze-
#o enia drzwi nale y od#&czy< urz&-
dzenie od zasilania elektrycznego.

W celu prze#o enia drzwi nale y wy-
kona< nast/puj&ce czynno7ci:
1. Zamkn&< drzwi ch#odziarki i za-

mra arki. Wyj&< wtyczk/ z gniazd-
ka zasilaj&cego.

2. Zdj&< kratk/ wentylacyjn&. Na

kratce znajduje si/ zdejmowany
element, który mo na wyj&< i
prze#o y< na drug& stron/.

3. W celu u#atwienia prze#o enia

drzwi urz&dzenie nale y po#o y<
na tylnej 7ciance i pod#o y< mi/kk&
podk#adk/. Zwróci< uwag/, aby
podczas przek#adania nie uszko-
dzi< i nie porysowa< drzwi.

4. Odkr/ci< dolny zawias i zdj&< dol-

ne drzwi. Odkr/ci< bolec górnego
zawiasu i zdj&< górne drzwi.

5. W cz/7ci 7rodkowej:

Zdj&< plastikowe zatyczki poprzez
odkr/cenie i poluzowanie.
Prze#o y< 7rodkowy zawias na
przeciwleg#& stron/. Do otworów
po zawiasach w#o y< plastikowe
za7lepki.

6. Drzwi: zmieni< po#o enie bolców

mocuj&cych drzwi. W powsta#e
otwory w#o y< plastikowe za7lepki.

24

7. Zamocowa< górne drzwi i przykr/-

ci< górny bolec zawiasu. Prze#o y<
dolne drzwi. Prze#o y< bolec dol-
nego zawiasu. Dolny zawias przy-
kr/ci< po drugiej stronie. Urz&dze-
nie i dolne drzwi ustawi< tak, aby
drzwi by#y prawid#owo zamocowa-
ne i zamyka#y si/. Zabezpieczy<
przeciwnakr/tkami.

8. Podnie7< ch#odziarko-zamra ark/ i

za#o y< kratk/ wentylacyjn&.

9. Odkr/ci< uchwyty. Bolce plastiko-

we w#o y< za pomoc& 7rubokr/tu
po drugiej stronie. Uchwyty przy-
kr/ci< po drugiej stronie. Wk#adki
plastikowe b/d&ce na wyposa e-
niu wcisn&< do otworów, w których
by#y zamocowane uchwyty.

10. Ustawi< urz&dzenie i sprawdzi<,

czy stoi prawid#owo. Po up#ywie ok.
30 minut ponownie w#&czy< urz&-
dzenie.

25

PodB$czenie do zasilania
elektrycznego

Przed pod#&czeniem urz&dzenia do
sieci elektrycznej nale y sprawdzi<,
czy warto7ci podane na tabliczce
znamionowej odpowiadaj& parame-
trom elektrycznym instalacji elek-
trycznej w miejscu ustawienia urz&-
dzenia (230 V i zabezpieczenie 10 A).
Urz&dzenie wolno pod#&czy< tylko do
gniazdka z uziemieniem.
Wymiany wtyczki lub przewodu zasi-
laj&cego mo e dokona< jedynie auto-
ryzowany serwis.
Nale y odczeka< 30 minut przed
pierwszym w#&czeniem urz&dzenia, a
przypadku transportowania urz&dze-
nia w pozycji le &cej - 4 godziny.

Urz&dzenie musi by<
uziemione zgodnie z
przepisami!

W przypadku nieprzestrzegania przez
u ytkownika przepisów bezpiecze -
stwa, producent nie ponosi odpowie-
dzialno7ci za ewentualne wypadki!

UAytkownik sprzDtu jest zobowi$-
zany do zapoznania siD z zalece-
niami w zakresie bezpiecze?stwa,
które podano na pocz$tku instruk-
cji obsBugi. Producent sprzDtu nie
ponosi odpowiedzialno<ci za wady
powstaBe w wyniku uAytkowania
urz$dzenia niezgodnie z przezna-
czeniem, nieprzestrzegania wska-
zówek instrukcji obsBugi i za
uszkodzenia mechaniczne.

26

27

28
