OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Systematyczna wymiana częśc i

2. Przyrządy

Narzędzie diagnostyczne.
Szczypce typu FACOM DF6A albo równoważne.
Szczypce typu FACOM D60A.

3. Demontaż

3.1. Operacje wspólne

UWAGA : Przed każdą operacją dotyczącą elementów układu hamulcowego z tyłu, ustawić w położeniu do demontażu siłownik tylnego zacisku hamulcowego z napędem ; Za pomocą
przyrządu diagnostycznego.

UWAGA : Jeżeli zbiornik płynu hamulcowego jest napełniony do poziomu maksimum, wyjąć jego filtr i opróżnić czę ściowo zbiornik za pomocą czystej strzykawki, tak aby uniknąć przelania
zbiornika.

Ustawić tylny zacisk hamulcowy z napędem w położeniu do demontażu ; Za pomocą przyrządu diagnostycznego.
Odłączyć akumulator sterowania .
Odblokować śruby tylnych kół.
Unieść i zablokować pojazd.

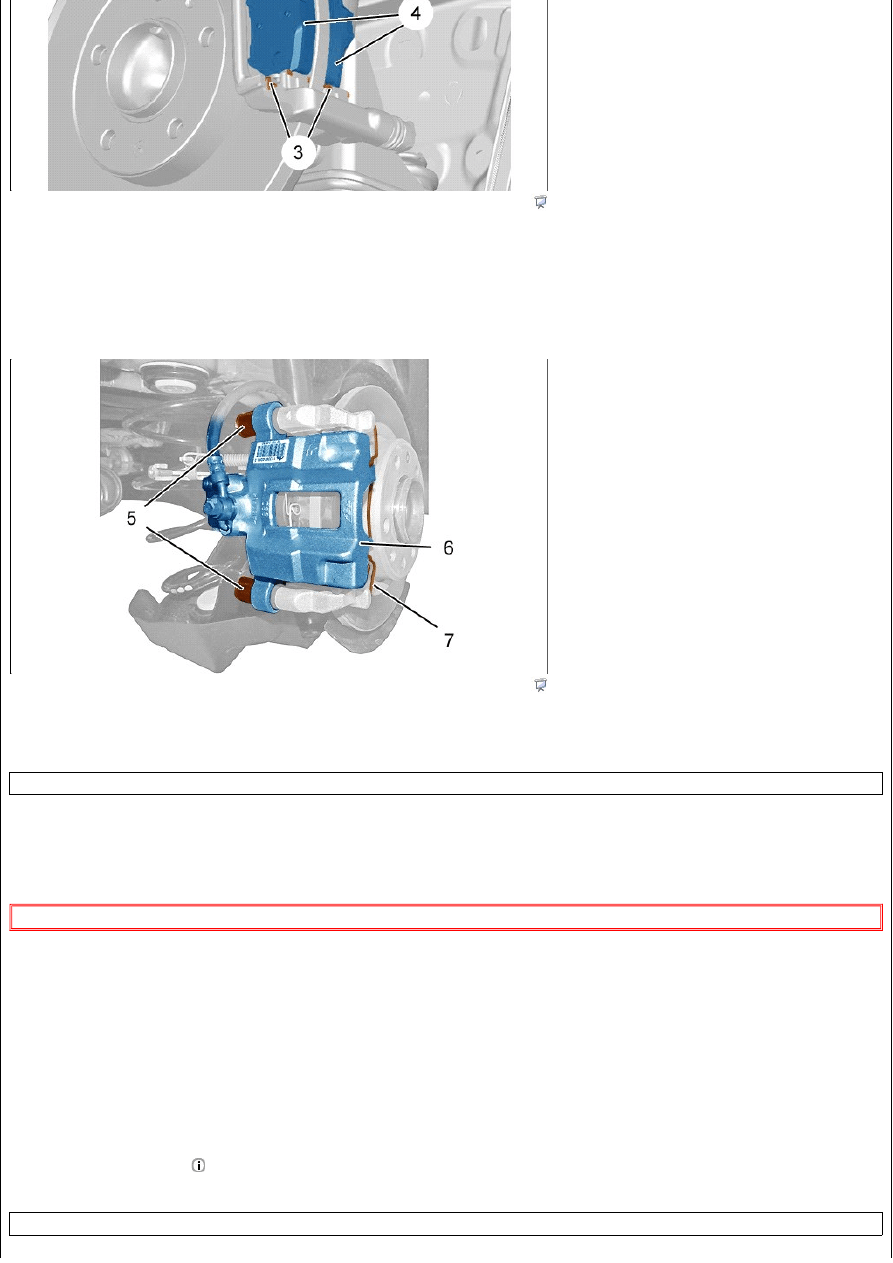

Zdemontować :

l

Śruby tylnych kół

l

Koła tylne

3.2. Pojazdy wyposażone w sterowany elektrycznie hamulec postojowy

UWAGA : Operacje symetryczne.

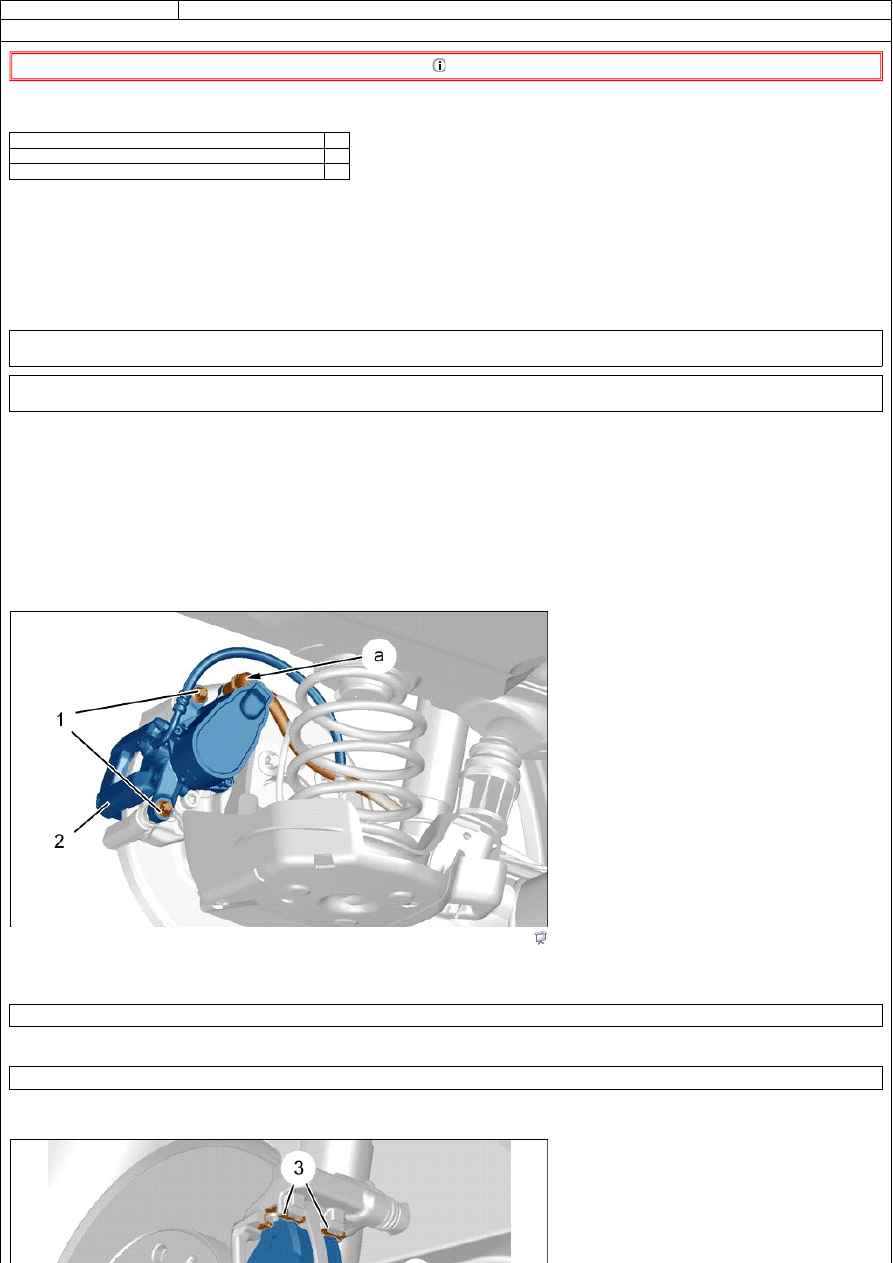

Odłączyć złącze  (w "a").
Zaślepić złączkę siłownika tylnego zacisku hamulcowego z napędem ; Przy pomocy korków zapewniających czystoś ć.
Zdemontować wkręty (1).

UWAGA : Uważać aby nie uszkodzic przewodów hydraulicznych .

UWAGA : Nie otwierać układu przy zacisku hamulca.

UWAGA : Zwracać uwagę, aby ograniczyć ryzyko uderzeń w siłownik tylnego zacisku hamulcowego z napędem.

Odsunąć i przymocować do nadwozia zespół tylnego zacisku hamulcowego (2) z napędem.

B3FG01MLP0

DEMONTAŻ-MONTAŻ : KLOCKI TYLNEGO HAMULCA

Oznaczenie

Ilość

Ś

ruba zacisku tylnego hamulca (Elektryczny hamulec postojowy) 2

Ś

ruba zacisku tylnego hamulca (Mechaniczny hamulec postojowy) 2

Rysunek : B3FG2JFD

Zdemontować :

l

Klocki hamulcowe (4)

l

Płytki przeciwhałasowe (3)

3.3. Pojazdy niewyposażone w sterowany elektrycznie hamulec postojowy

UWAGA : Operacje symetryczne.

Zdemontować :

l

Sprężynę (7)

l

Zaślepki (5)

l

Śruby zacisku hamulca (6)

UWAGA : Uważać aby nie uszkodzic przewodów hydraulicznych .

UWAGA : Nie otwierać układu przy zacisku hamulca.

Odsunąć i przymocować do nadwozia zacisk hamulca (6).
Zdemontować klocki hamulcowe .

4. Oczyszczenie

OBOWIAZKOWE : Nie używać sprężonego powietrza do czyszczenia hamulców.

4.1. 1-sza możliwość

Oczyścić tarczę hamulcową i zacisk hamulca za pomocą zalecanego preparatu do czyszczenia hamulców.
Pozostawić do ocieknięcia i wysuszenia.
Wytrzeć czystą szmatką :

l

Tarczę hamulca

l

Zacisk hamulca

4.2. Druga możliwość

Użyć odkurzacza homologowanego przez producenta .

5. Sprawdzenie

Sprawdzić wzrokowo :

l

Szczelność wokół tłoczka tylnego zacisku hamulcowego z napędem

l

Dobry stan i doskonałe dopasowanie osłon mieszkowych

l

Zużycie tarcz hamulcowych

Wymienić uszkodzone czę ści.

UWAGA : Na okładzinach klocków hamulcowych niedopuszczalne są żadne ślady smaru, oleju i innych środków smarnych.

Rysunek : B3FG2JHD

Rysunek : B3FG2MLD

6. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

l

Układ hamulcowy

l

kół

(koła)

6.1. Pojazdy wyposażone w sterowany elektrycznie hamulec postojowy

UWAGA : Zwracać uwagę, aby ograniczyć ryzyko uderzeń w siłownik tylnego zacisku hamulcowego z napędem.

UWAGA : Nie obracać tłoczka tylnego zacisku hamulcowego z napędem aby go odepchnąć.

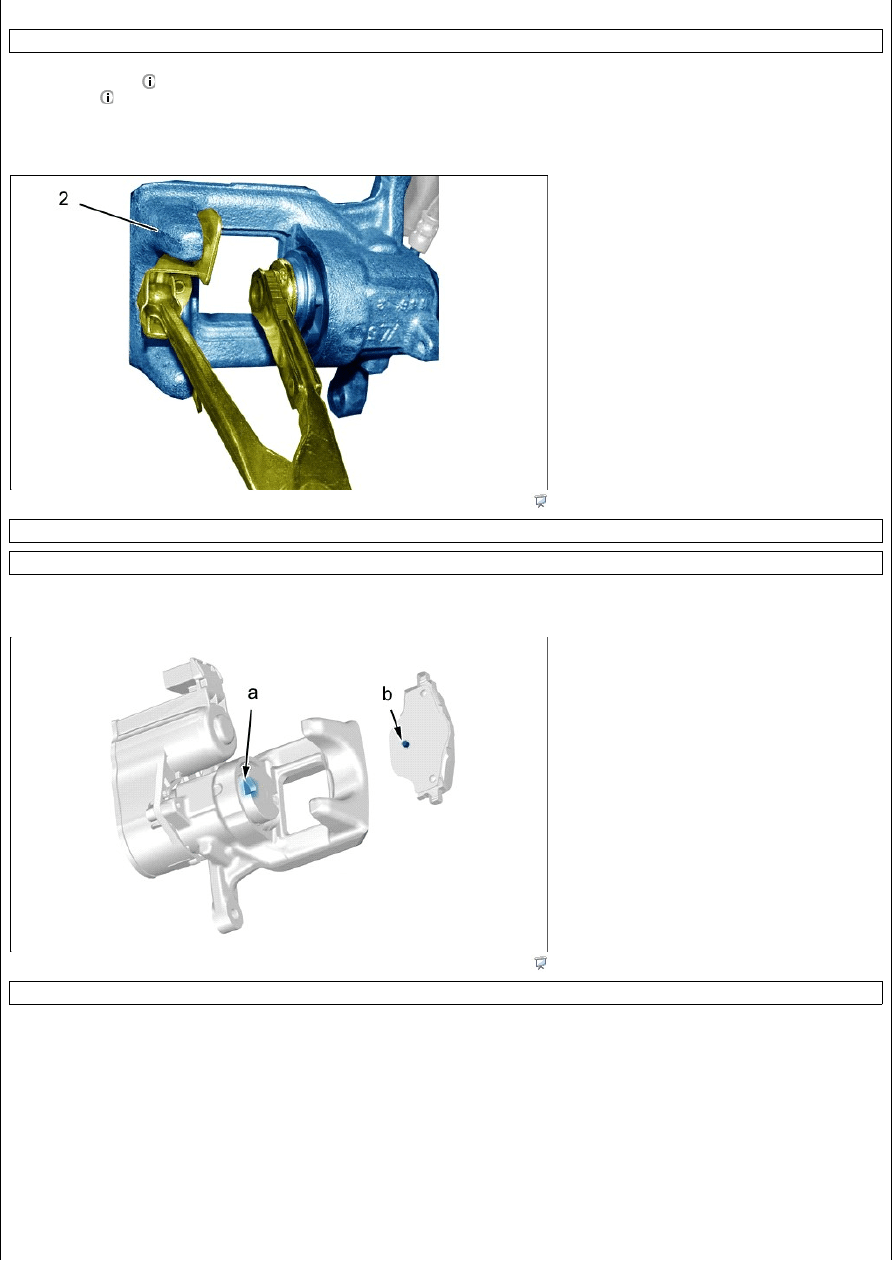

Odepchnąć zacisk hamulca (2) ; Za pomocą szczypiec typu FACOM DF6A.
Kontrolować poziom płynu hamulcowego.

UWAGA : Upewnić się że występ ustalający(w "b") klocka hamulcowego jest prawidłowo wprowadzony w rowek (w "a")tłoka zacisku.

Zmontować :

l

Płytki przeciwhałasowe (3) (Nowe)

l

Klocki hamulcowe (4)

Umieścić na swoim miejscu zespół tylnego zacisku hamulcowego (2) z napędem.
Zamontować 2 śruby (1) nowe.
Podłączyć złącze  (w "a").

6.2. Pojazdy niewyposażone w sterowany elektrycznie hamulec postojowy

Odepchnąć zacisk hamulca (6) ; Za pomocą szczypiec typu FACOM D60A.
Kontrolować poziom płynu hamulcowego.
Zamontować :

l

Klocki hamulcowe

l

Zacisk hamulca (6)

l

Śruby zacisku hamulca (6)

l

Zaślepki (5)

l

Sprężynę (7)

Rysunek : B3FG2JID

Rysunek : B3FG2JJD

6.3. Operacje wspólne

Zamontować :

l

Koła tylne

l

Śruby tylnych kół

l

Pojazd na kołach

Podłączyć akumulator .

UWAGA : Wykonać czynności do wykonania po podłączeniu akumulatora.

Przy pomocy przyrządu diagnostycznego :

l

Wykonać procedurę zerowania licznika uruchomień tylnego zacisku hamulcowego z napędem

l

Wykonać odczytanie i skasowanie kodów usterek

UWAGA : Przed rozpoczęciem jazdy, nacisnąć kilka razy na pedał hamulca, lekko i stopniowo, przy pracującym silniku.

Sprawdzić skuteczność hamowania.
Sprawdzić poziom płynu hamulcowego i w razie potrzeby uzupełnić.
