SPRAWDZENIE : UKŁAD DODAWANIA PREPARATU DO PALIWA
OBOWIAZKOWE :
Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości
.

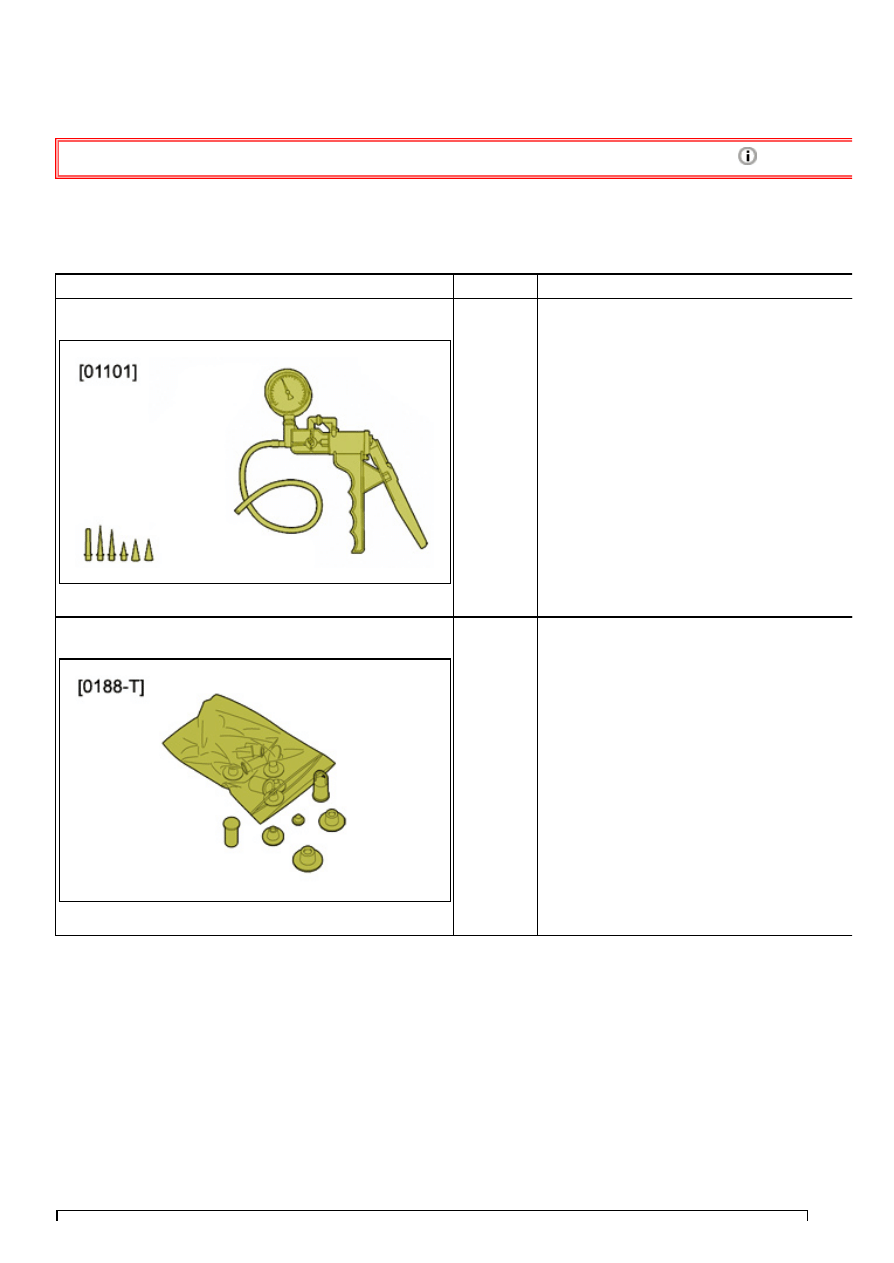

1. Przyrządy
Narzędzie : Stacja diagnostyczna.
przyrząd
Oznaczenie Oznaczenie
Rysunek : E5AB16GT
[01101]
Ręczna pompka podciśnienia DA16 z
końcówkami
Rysunek : E5AB06IT
[0188-T]
zestaw zaślepek

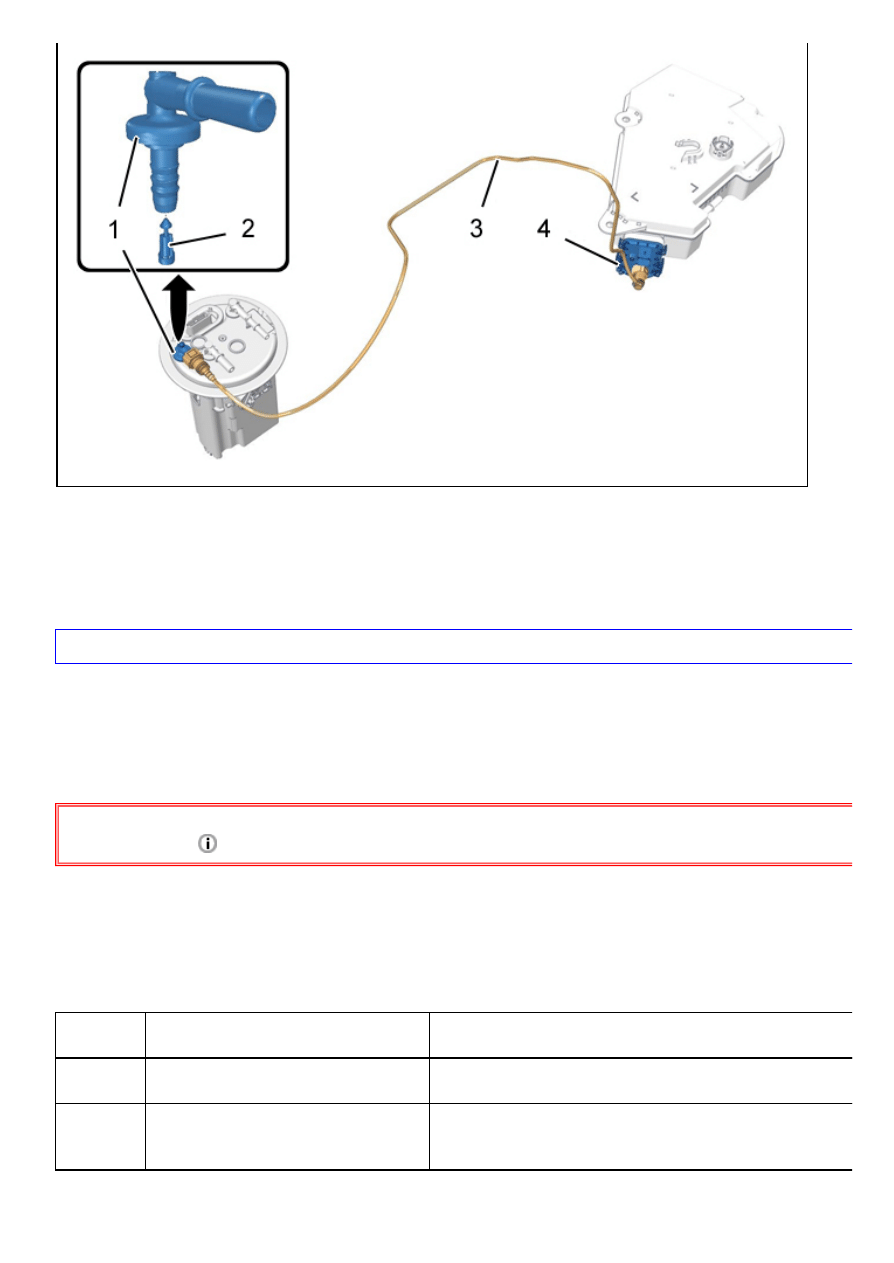

2. Schematyczne : Układ dodawania preparatu do paliwa
Rysunek : B1KD00SD
(1) Wtryskiwacz dodatku (Moduł wskaźnika pompy paliwowej ).
(2) Zawór zwrotny (W zależności od wyposażenia).
(3) Przewód zasilający dodatku.
(4) Pompa dodatku do paliwa (Zbiornik dodatku do paliwa).
UWAGA : Niektóre samochody nie są wyposażone w zawór zwrotny wtryskiwacza dodatku.
UWAGA : Wtryskiwacz dodatku do paliwa wyposażony w zawór zwrotny powinien otwierać się przy ciśnieniu
niższym od 400 milibarów (W zależności od wyposażenia).
3. Sprawdzenie
Przestrzegać zasad bezpieczeństwa i czystości związanych z filtrem
3.1. TEST SLUCHOWY POMPY DODATKU
Wykonać test urządzenia wykonawczego "włączanie pompy dodatku do paliwa" (W zależności od wersji) ; Za pomocą
przyrządu diagnostycznego.
UWAGA : Ten test jest testem "na słuch" umożliwiającym sprawdzenie wysterowania pompy dodatku do paliwa.
Sprawdzenie Odgłos i wyczuwalne drgania podczas
pracy pompy dodatku do paliwa
Brak odgłosów i wyczuwalnych drgań w momencie
uruchamiania pompy dodatku do paliwa
Stwierdzenie Pompa dodatku do paliwa jest sterowana Pompa dodatku do paliwa jest uszkodzona albo zasilanie jest
wyłączone
Działanie
Kontynuować sprawdzanie
Doprowadzić do właściwego stanu działanie pompy dodatku do
paliwa albo ciągłość obwodów elektrycznych
Kontynuować sprawdzanie
3.2. Kontrola układu dodatku do paliwa, przewodu zasilania dodatkiem oraz
wtryskiwacza dodatku
OBOWIAZKOWE : Przed jakąkolwiek naprawą obiegu dodatku do paliwa, należy założyć okulary ochronne i
rękawice odporne na węglowodory.

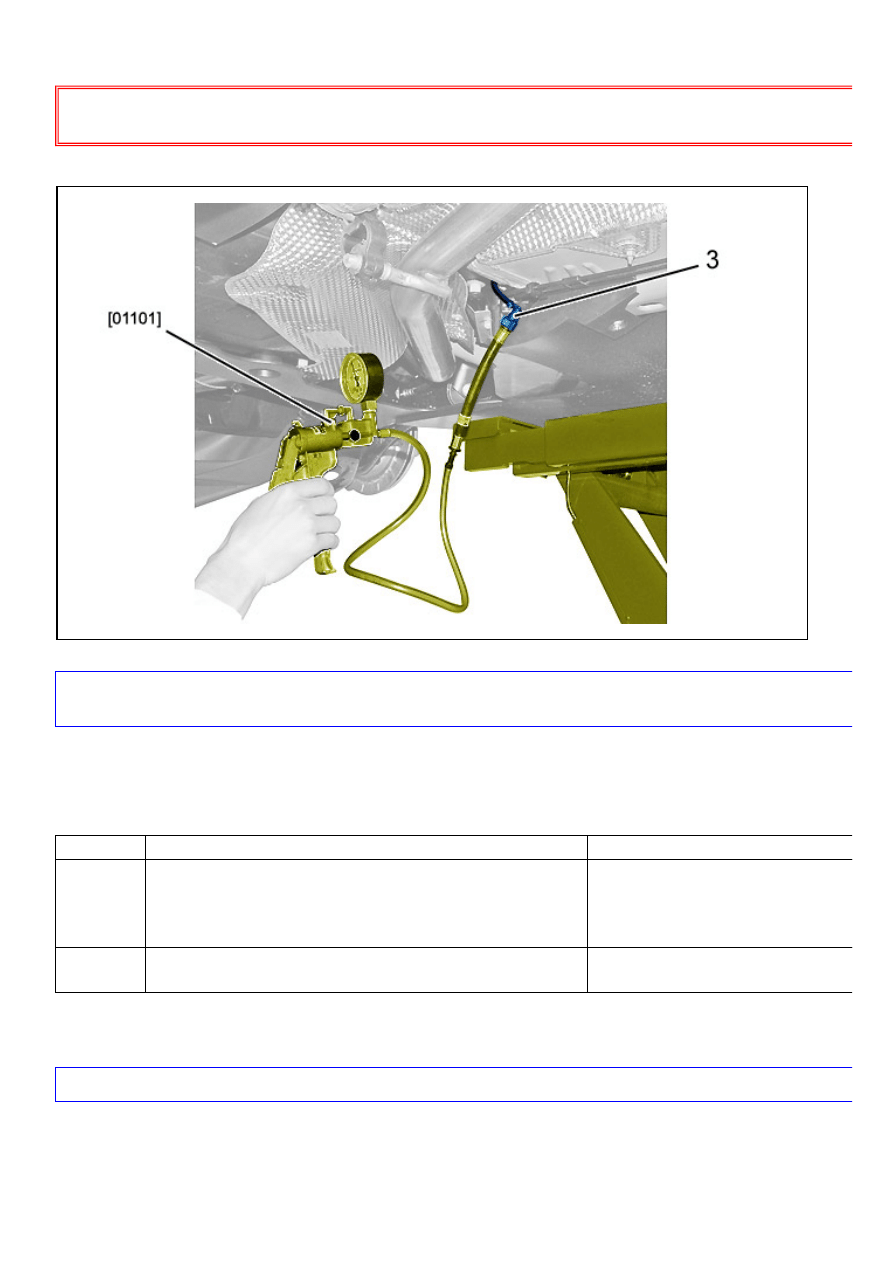

Rysunek : B1KD01ID
UWAGA : Sprawdzić wzrokowo stan przewodu zasilającego dodatku (3), poszukując śladów wycieków dodatku.
Wymienić przewód zasilający dodatku (3) (jeżeli zachodzi konieczność).
Zaślepić pompę dodatku do paliwa ; Za pomocą narzędzia [0188-T].
Podłączyć narzędzie [01101] do przewodu zasilającego dodatku (3) (Strona zbiornika dodatku do paliwa) ; Za pomocą
rurki ze złączką zatrzaskową, zapewniającą szczelność montażu.
Pompować pompą ręczną [01101] w cyklu tłoczenia.
Sprawdzenie Ciśnienie niższe lub równe 400 mbarów
Ciśnienie wyższe od 400 mbarów
Objaw
Wtryskiwacz dodatku i przewód zasilający dodatku nie są
zatkane
Wtryskiwacz dodatku jest zablokowany
albo
Przewód zasilający dodatku jest
zatkany
Działanie
Stan prawidłowy
Koniec kontroli
Stan nieprawidłowy
Kontynuować sprawdzanie
4. Napełnienie przewodu zasilającego dodatku
UWAGA : We wszystkich przypadkach, Napełniać systematycznie przewód zasilania dodatkiem (3).
Zdemontować przyrządy [01101] i [0188-T].
Podłączyć przewód zasilający dodatku (3) do modułu czujnika poziomu i pompy paliwa (5) i do pompy dodatku (4).
Wykonać test elementu wykonawczego "napełnianie przewodu: pompa dodatku do paliwa - wtryskiwacz dodatku do
paliwa" (W zależności od wersji) ; Za pomocą przyrządu diagnostycznego.
