4.1. Rodzaje, budowa i zasada działania hydraulicznych

i mechanicznych układów uruchamiania hamulców


4.1.1. Materiał nauczania

Układ hamulcowy to zespół mechanizmów umożliwiających zmniejszenie prędkości oraz

zatrzymanie pojazdu. Należy on do jednego z najbardziej istotnych układów wpływających na
bezpieczeństwo czynne pojazdu, czyli pomagają uniknąć wypadku i przyczyniają się do
utrzymania bezpieczeństwa w czasie jazdy. Układ ten składa się z mechanizmów hamujących
oraz z mechanizmów uruchamiających układ. Zmniejszanie prędkości pojazdu następuje
wskutek wykorzystaniem sił tarcia, podczas którego jest wytwarzana pewna ilość ciepła.

Hamulce dzielą się na zasadnicze (robocze) używane w czasie normalnej jazdy oraz

awaryjne i postojowe. Hamulce zasadnicze działają na wszystkie koła jezdne, kierowca ma
możliwość ciągłej regulacji siły hamowania. Układy elektronicznej regulacji sił hamowania
pozwalają zapewnić dużą skuteczność hamowania oraz zachować właściwy tor jazdy.

Hamulce awaryjne muszą działać niezależnie od roboczych i są przeznaczone do użycia

w przypadku awarii hamulca zasadniczego. Skuteczność działania hamulca awaryjnego
z reguły jest mniejsza niż roboczego. Hamulec awaryjny często działa tylko na koła jednej osi
lub na wał napędowy. W większości pojazdów działa on na koła osi tylnej.

Hamulce postojowe mają zadanie unieruchomić pojazd na powierzchni płaskiej lub

pochyłej, muszą działać trwale bez udziału kierowcy, to znaczy muszą posiadać urządzenia
blokujące dźwignie czy pedały. Często zadania hamulca postojowego spełnia hamulec
awaryjny, który posiada odpowiednie mechanizmy blokujące.

Hamulce umożliwiają osiąganie dużych opóźnień, ale stosunkowo w krótkim czasie ze

względu na zjawisko przegrzania zespołu. Układy hamulcowe muszą charakteryzować się
dużą niezawodnością pracy, nie powodować utraty stateczności ruchu pojazdu, działać bez
zbytniego wysiłku kierowcy oraz być łatwe w obsłudze.
Dodatkowo stosuje się urządzenia informujące kierowcę o dopuszczalnym zużyciu wkładek
ciernych poprzez sygnalizację świetlną lub akustyczną powstałą poprzez tarcie odpowiednio
ukształtowanej końcówki wkładki o tarczę hamulcową.

W samochodach ciężarowych i autobusach stosuje się dodatkowo zwalniacze działające

na zasadzie wykorzystania sił elektromagnetycznych, oporów hydraulicznych lub dławienia
wypływu spalin silnika.

Ze względu na sposób uruchamiania układy hamulcowe dzielą się na: hydrauliczne,

pneumatyczne, mieszane oraz mechaniczne.

Hydrauliczne uruchamianie zasadniczego hamulca stosuje się przede wszystkim

w samochodach osobowych i dostawczych.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

8

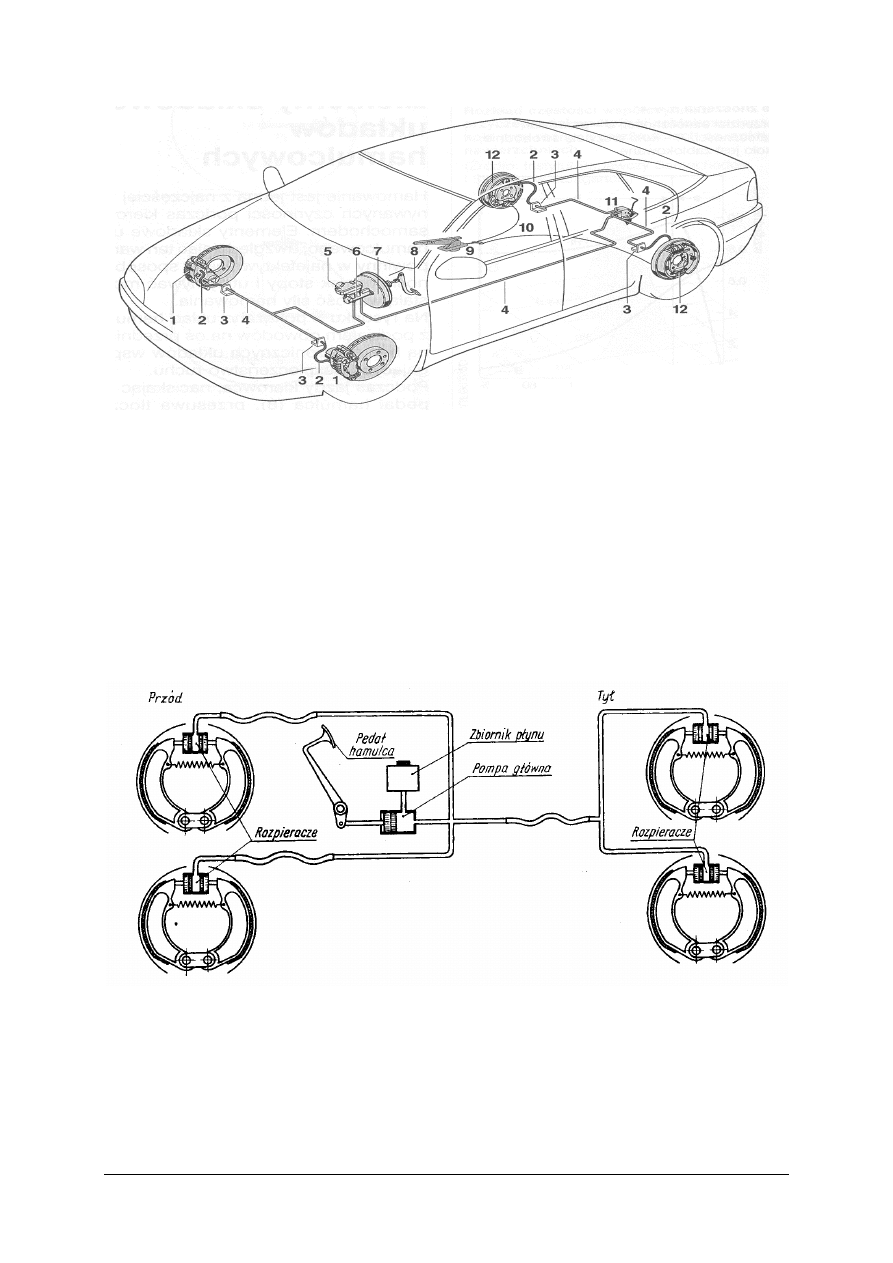

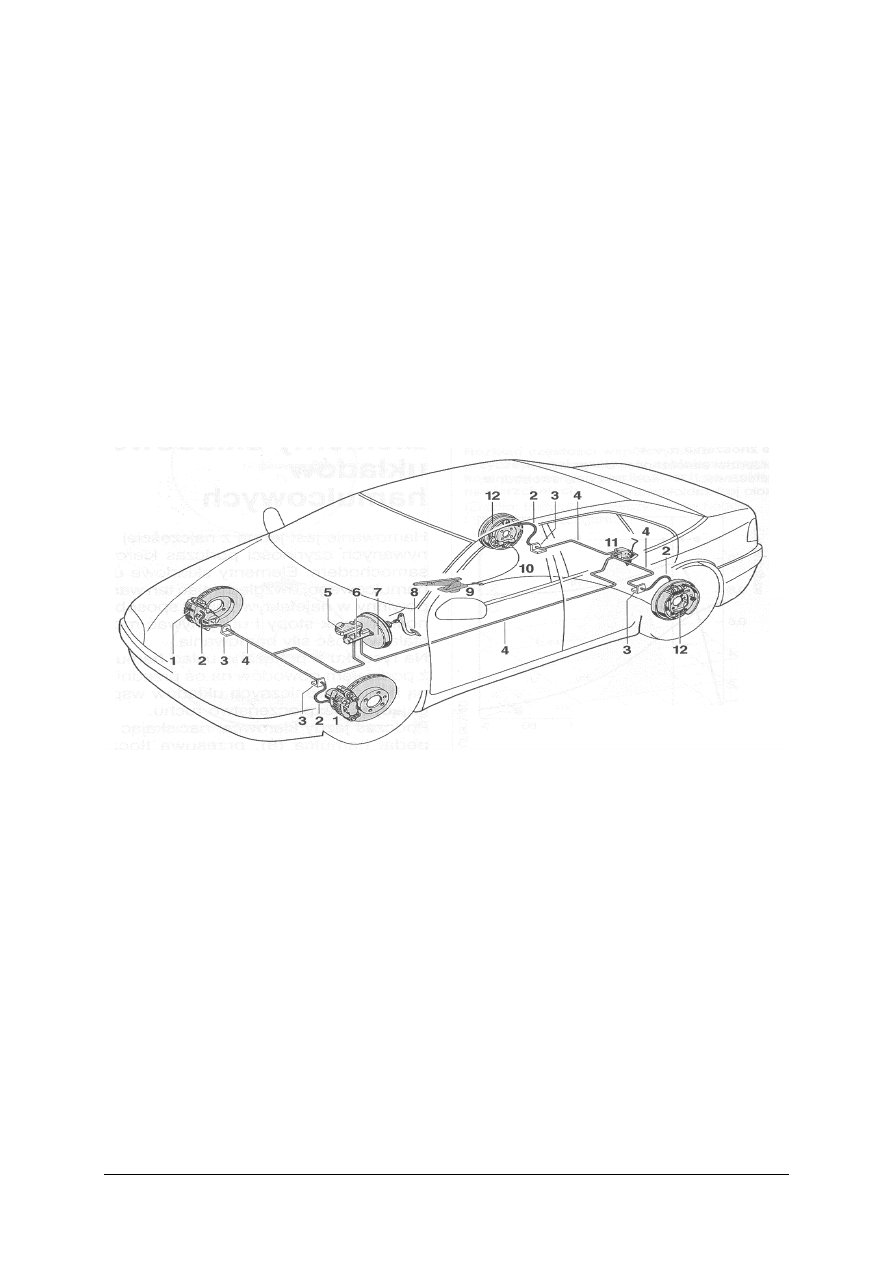

Rys. 1. Elementy składowe hydraulicznego dwuobwodowego układu hamulcowego: 1) hamulec tarczowy,

2) elastyczny przewód hamulcowy, 3) złącze przewodu sztywnego z elastycznym, 4) sztywny przewód
hamulcowy, 5) zbiornik płynu hamulcowego, 6) pompa hamulcowa, 7) urządzenie wspomagające,
8) pedał hamulca, 9) dźwignia hamulca awaryjnego i postojowego, 10) linka hamulca awaryjnego,
11) korektor siły hamowania, 12) hamulec bębnowy [3, s. 10].

Podstawowymi elementami hydraulicznego układu jest pompa oraz rozpieracze

(cylinderki) połączone odpowiednimi przewodami. W przenoszeniu siły nacisku z pedału
hamulca na rozpieracze pośredniczy ciecz zwana płynem hamulcowym pod dużym
ciśnieniem roboczym dochodzącym do 10 MPa. Po zwolnieniu pedału tłok pompy cofa się
powodując zanik ciśnienia, a sprężyny cofają szczęki hamulcowe. Ponieważ ciecz
charakteryzuje nieściśliwość w układzie nie może występować powietrze. Rezerwa cieczy
znajduje się w zbiorniczku płynu usytuowanym powyżej pompy hamulcowej wyposażonym
w czujnik spadku poziomu płynu.

Rys. 2. Elementy jednoobwodowego układu hamulcowego [5, s. 279].


background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

9

Pedał hamulca

Rozróżnia się pedał hamulca stojący (podparty) oraz podwieszony.

Rys. 3. Odmiany pedału hamulcowego [3, s. 11].

Pompa hamulcowa

W

starszych

pojazdach

stosowana

była

jednosekcyjna

pompa

hamulcowa,

charakteryzująca się prostotą konstrukcji, którą ze względów bezpieczeństwa wyparły pompy
dwusekcyjne gwarantujące w przypadku nieszczelności jednego obwodu sprawność drugiego.
Pompa hamulcowa przetwarza siłę nacisku popychacza pedału na ciśnienie płynu

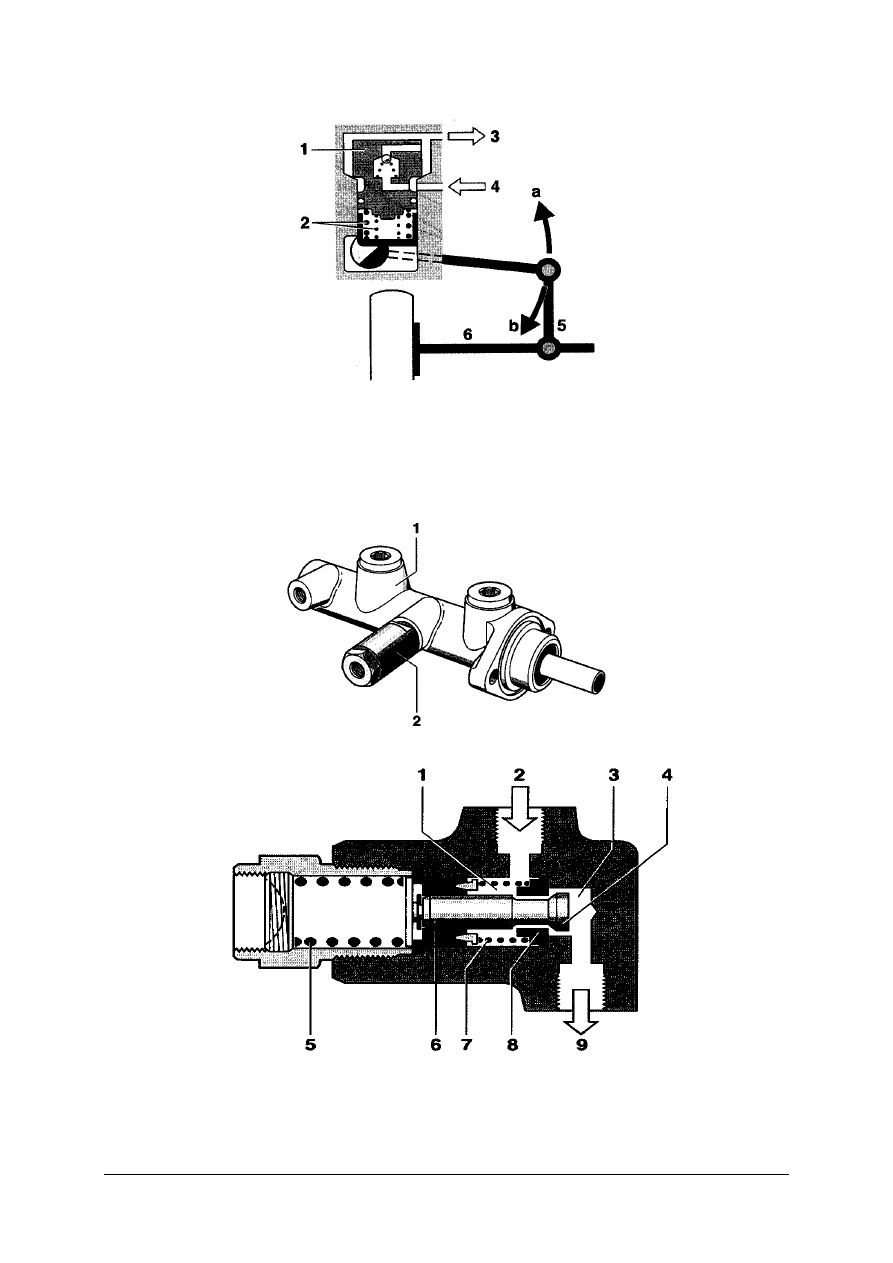

hamulcowego. Prosty schemat pompy jednosekcyjnej zawarty jest na rysunku 2.
Bardziej rozbudowane są pompy dwusekcyjne (dwuobwodowe) typu tandem, przedstawione
na rysunkach 4 i 5.

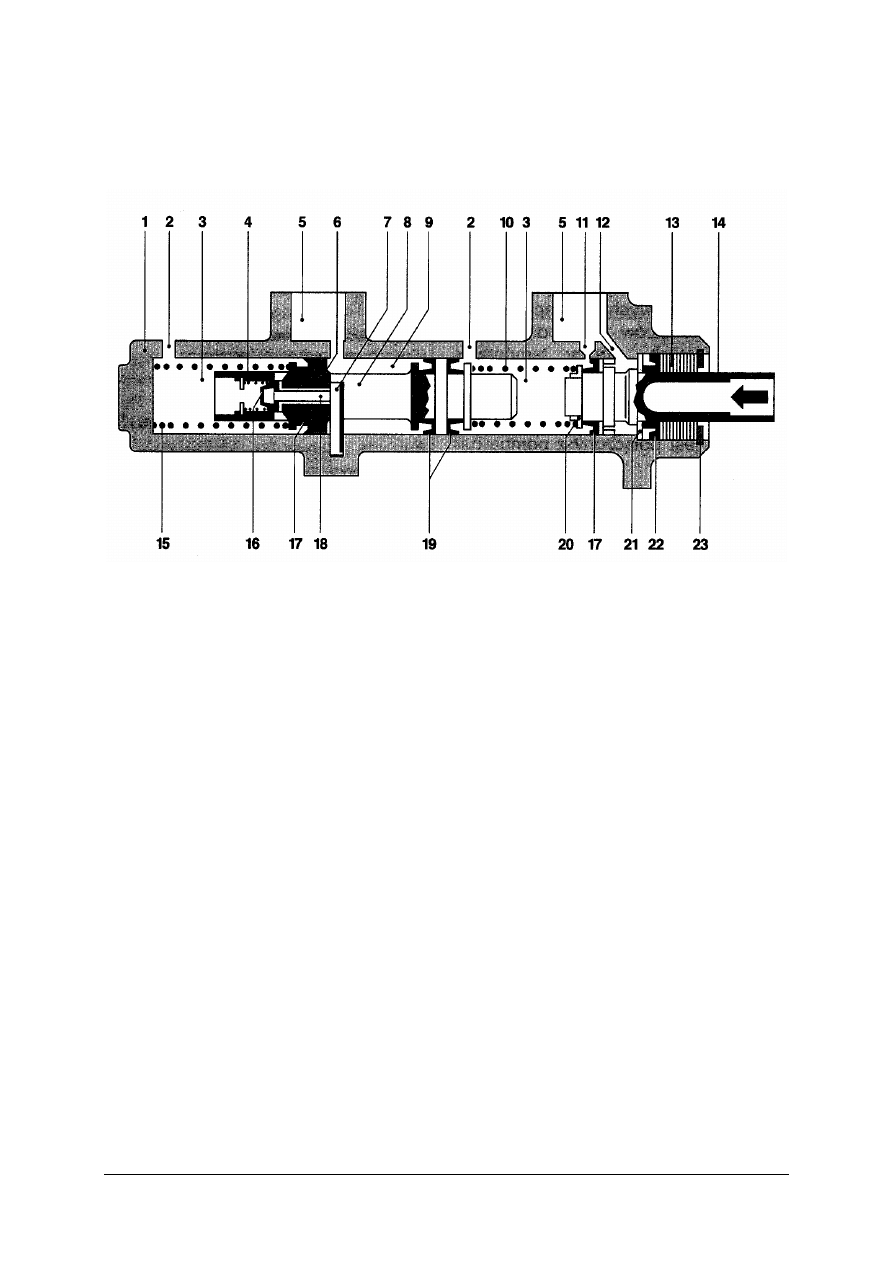

Rys. 4. Dwusekcyjna pompa hamulcowa z blokowaną sprężyną tłoka: 1) korpus pompy, 2) króciec tłoczny,

3) przestrzeń tłoczna, 4) zasilanie ze zbiornika płynu, 5) otwór kompensacyjny, 6) otwór dopływu,
7) tłok pływający, 8) przestrzeń pośrednia, 9) blokowana sprężyna tłoka, 10) tuleja prowadząca, 11) tłok
z popychaczem, 12) sprężyna drugiego obwodu, 13) pierścień uszczelniający pierwszego obwodu,
14) pierścień uszczelniający rozdzielający, 15) tuleja blokująca,16- śruba blokująca, 17) pierścień
oporowy, 18) podkładka zderzakowa, 19) pierścień uszczelniający drugiego obwodu, 20) pierścień
zabezpieczający [3, s. 16].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

10

Cechą charakterystyczną tej pompy jest stała odległość w stanie spoczynku pomiędzy

tłokami. Podczas naciskania hamulca tłok pływający początkowo przesuwa się dzięki
sprężynie, później jednak poprzez wywierane ciśnienie płynu hamulcowego. Otwory
kompensacyjne umożliwiają wyrównanie ciśnienia w fazie spoczynku.

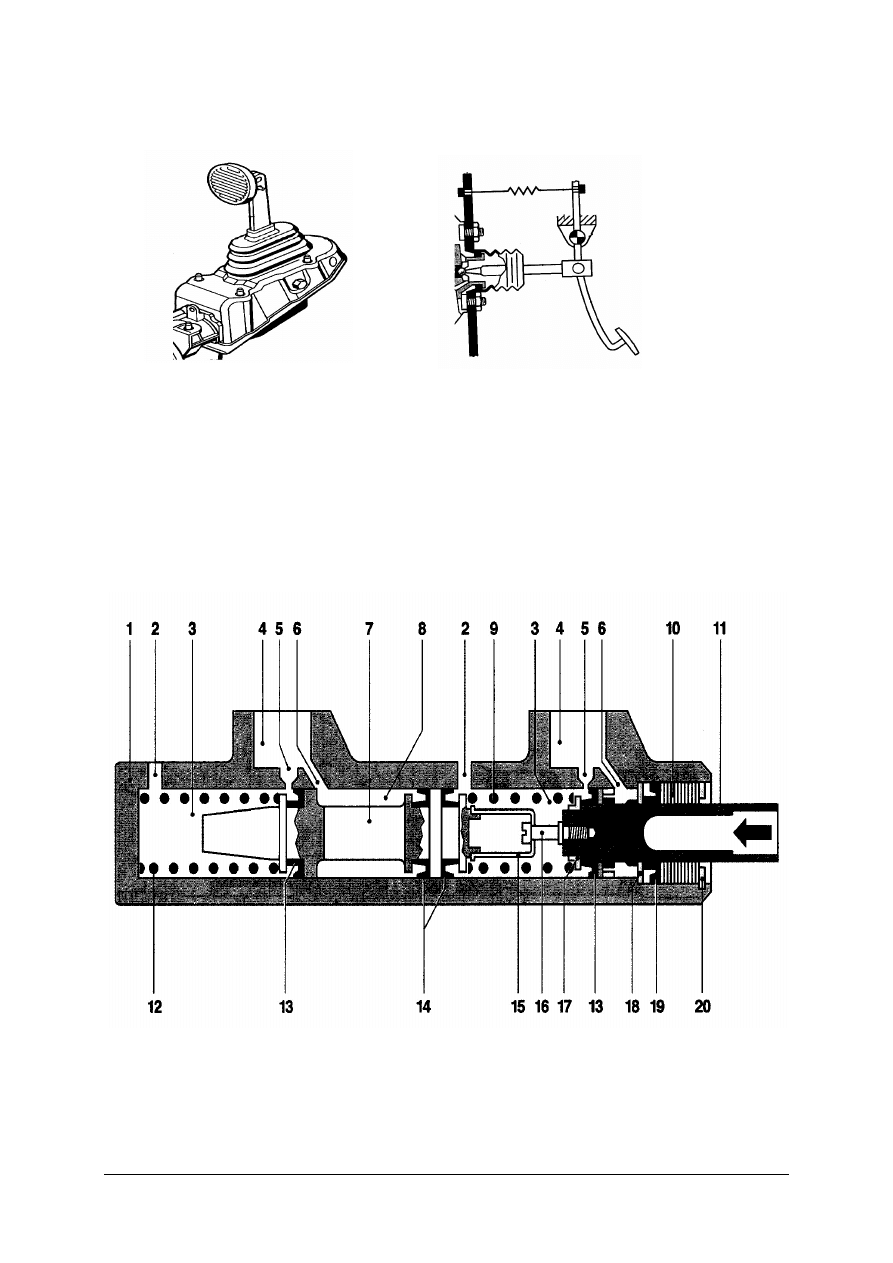

Rys. 5. Dwusekcyjna pompa hamulcowa z zaworem centralnym: 1) korpus pompy, 2) króciec tłoczny,

3) przestrzeń tłoczna, 4) sprężyna zaworu, 5) zasilanie ze zbiornika płynu, 6) tłok pływający, 7) kołek,
8) tłok pośredni, 9) przestrzeń pośrednia, 10) sprężyna, 11) otwór kompensacyjny, 12) otwór dopływu,
13) tuleje prowadząca, 14) tłok z popychaczem, 15) sprężyna drugiego obwodu, 16) uszczelka zaworu,
17) pierścień uszczelniający pierwszego obwodu, 18) trzpień zaworu, 19) pierścień uszczelniający
rozdzielający, 20) pierścień oporowy, 21) podkładka zderzakowa, 22) pierścień uszczelniający drugiego
obwodu, 23) pierścień zabezpieczający [3, s. 17].

Pompa ta jest przeznaczona do pojazdów wyposażonych w układ przeciwblokujący ABS.

Cechą szczególną tej pompy jest zawór centralny umożliwiający powrót płynu po zwolnieniu
pedału. Często stosuje się dwa zawory centralne. Otwór kompensacyjny występuje tylko
w pierwszym obwodzie, ponieważ zawór centralny umożliwia powrót płynu w drugim
obwodzie. Ciśnienie w drugim obwodzie występuje, gdy tłok pływający przesuwając się
w lewo umożliwia zamknięcie zaworu centralnego.

Układy dwuobwodowe mogą być wykonane w pięciu odmianach: I I, X, H I, LL, HH.

Kształt wymienionych powyżej liter odzwierciedla ułożenie przewodów hamulcowych

w pojeździe. Najczęściej stosowany są układy I I oraz X, które charakteryzują się stosunkowo
prostą budową.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

11

a)

b)

c)

d)

e)

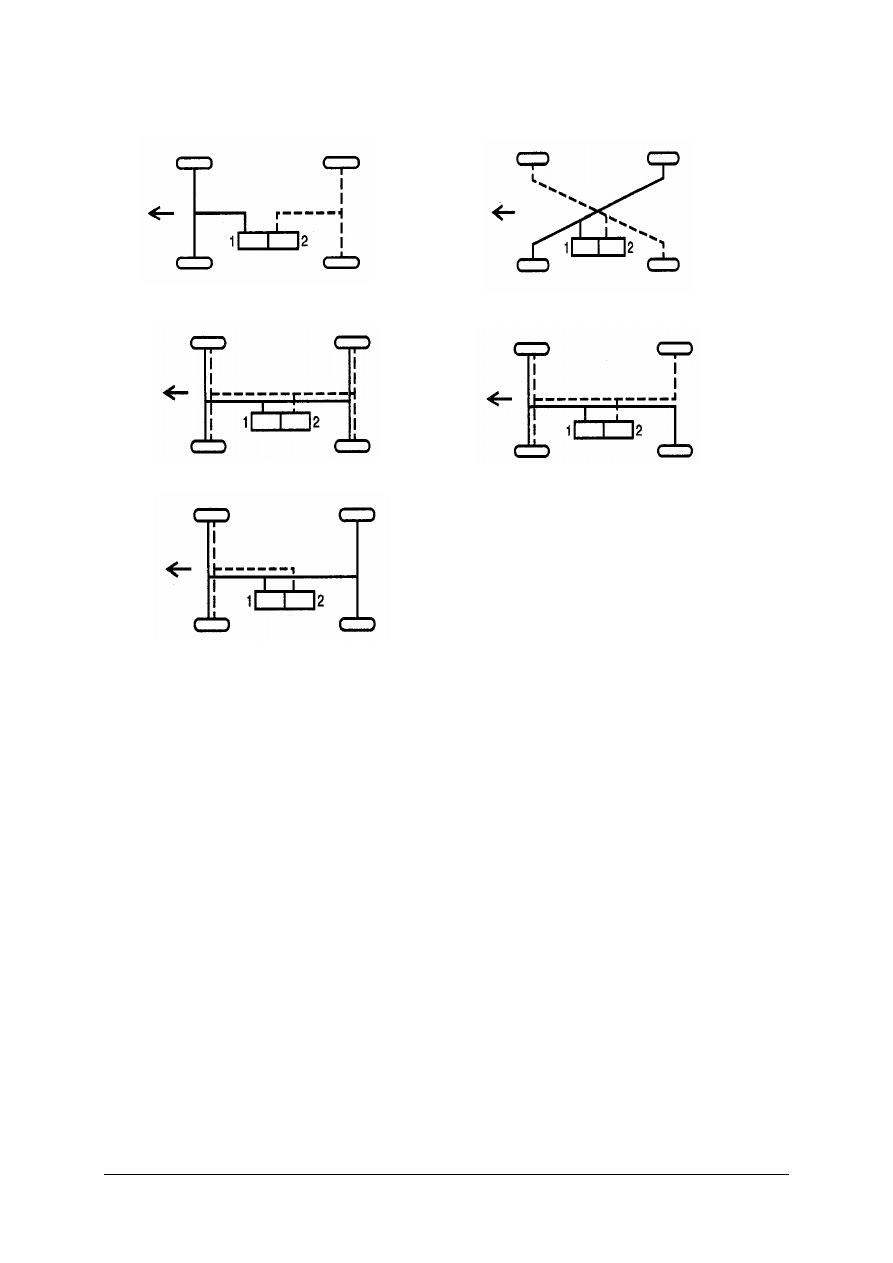

Rys. 6. Warianty podziału obwodów hamulcowych: a) podział I I, b) podział X, c) podział H I, d) podział LL,

e) podział HH; 1) obwód pierwszy, 2) obwód drugi [3, s. 5].

Urządzenia wspomagające

W hydraulicznych układach sterowania w celu zmniejszenia koniecznego nacisku na

pedał hamulca stosuje się podciśnieniowe urządzenia wspomagające. Są to zazwyczaj
urządzenia hydrauliczno-pneumatyczne, które wykorzystują podciśnienie z przewodów
dolotowych silnika lub z oddzielnej pompy podciśnieniowej w silnikach z zapłonem
samoczynnym.
Pomiędzy źródłem podciśnienia a urządzeniem wspomagającym jest zamontowany zawór
zwrotny utrzymujący podciśnienie oraz zapobiegający przedostawaniu się par paliwa do
urządzenia wspomagającego.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

12

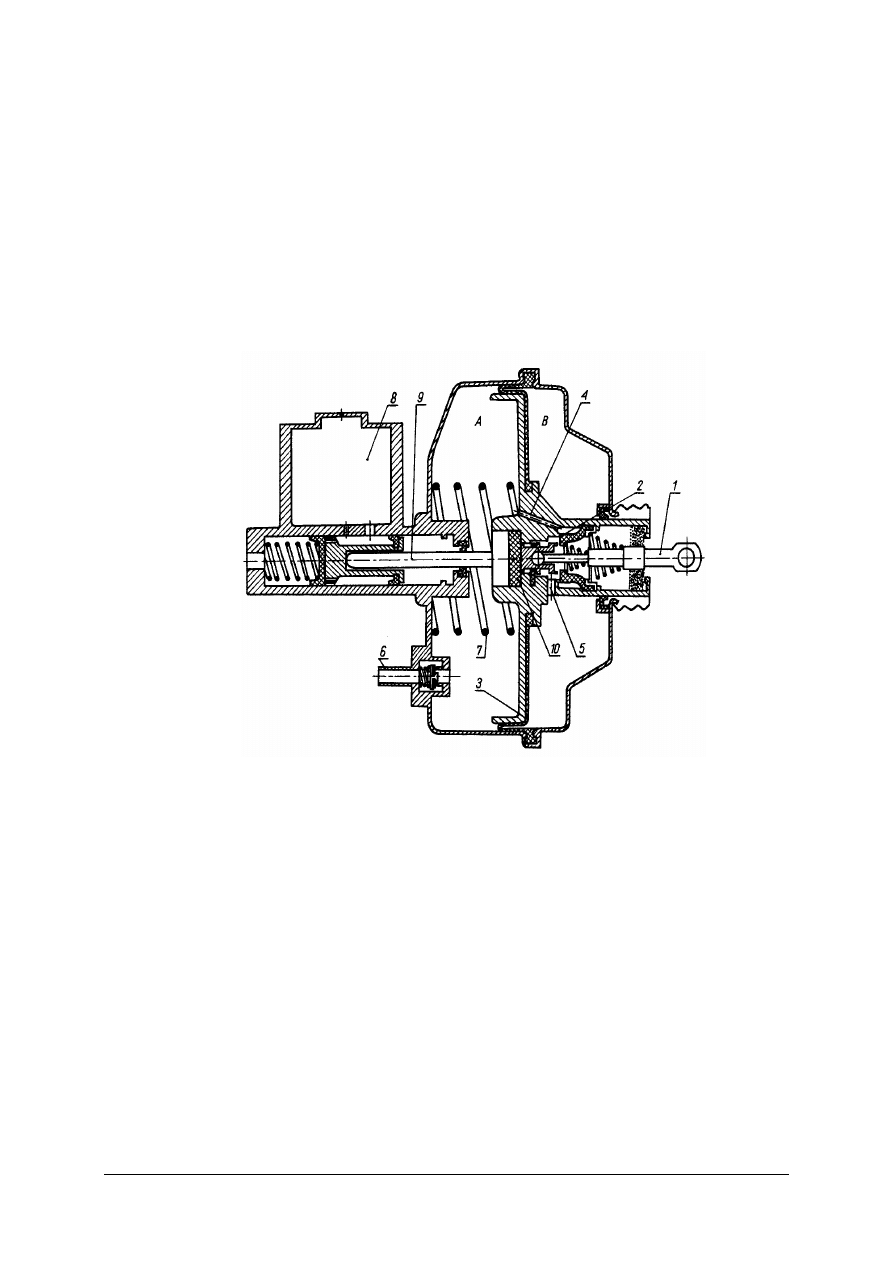

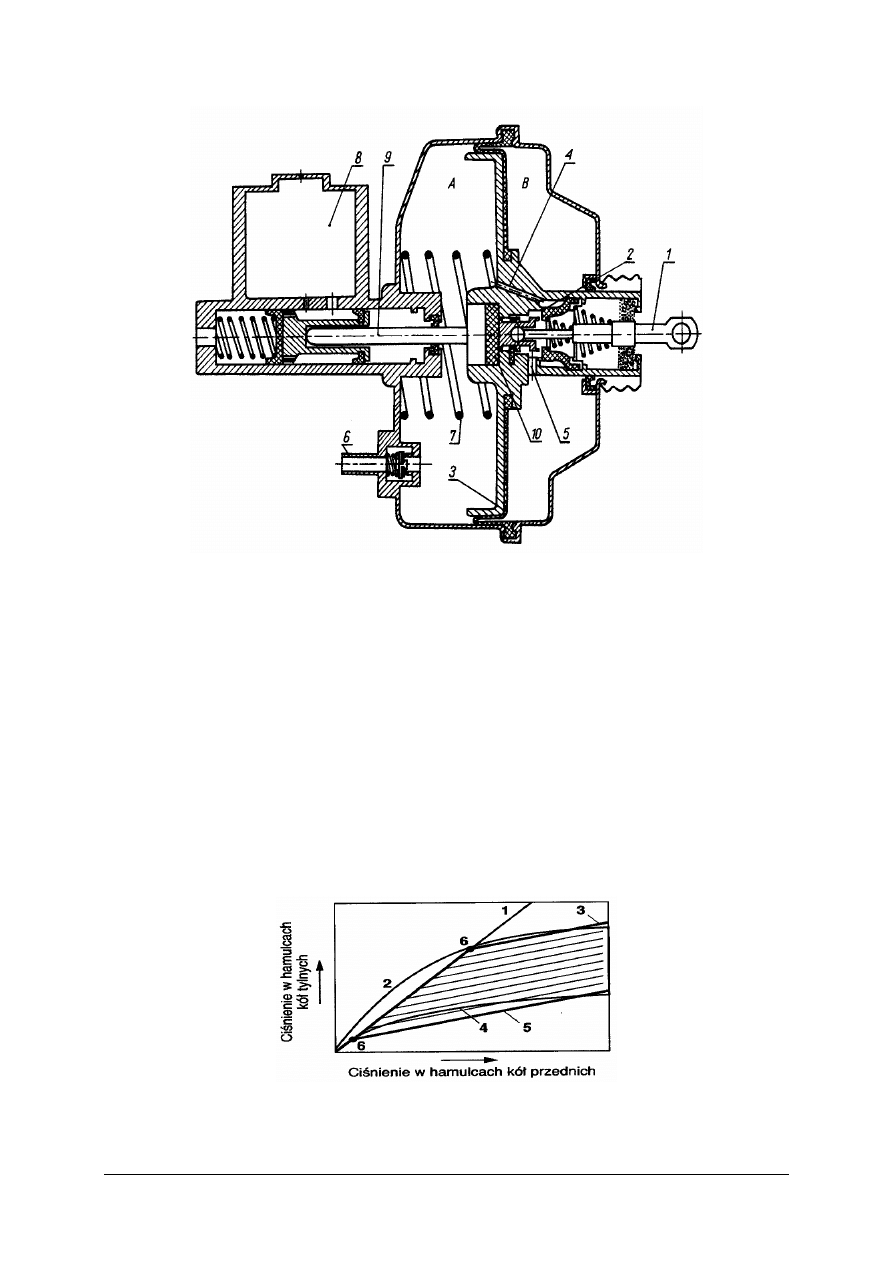

Rys. 7. Schemat podciśnieniowego urządzenia wspomagającego: 1) trzpień sterujący, 2) zawór, 3) tłok, 4, 5) kanały,

6) króciec, 7) sprężyna, 8) pompa hamulcowa, 9) tłoczysko, 10) krążek gumowy [7, s. 82].

Wewnątrz szczelnego korpusu są dwie komory. W komorze A panuje podciśnienie, jeżeli

nie jest naciskany pedał hamulca w komorze B panuje to samo podciśnienie wyrównywane
kanałem 4. Po naciśnięciu pedału zawór 2 zamyka kanał 4 jednocześnie otwierając kanał
5 łączący komorę B z atmosferą. Różnica ciśnień powoduje zwiększenie siły wywieranej na
tłok pompy hamulcowej.

Korektory rozkładu sił hamowania

Zadaniem korektorów jest uzyskanie optymalnego rozkładu sił hamowania na

poszczególne osie pojazdu w różnych warunkach.

W czasie hamowania następuje dociążenie osi przedniej oraz odciążenie osi tylnej,

dlatego siła hamowania kół tylnych musi być zmniejszona. W przypadku samochodów
ciężarowych wraz ze wzrostem obciążenia osi tylnej siła hamowania tych kół wzrasta do
wartości niepowodującej ich zablokowania. W tym przypadku najczęściej stosowany jest
korektor sterowany obciążeniem osi.

Rys. 8. Wykres ciśnienia regulowanego przez korektor obciążenia: 1) ciśnienie bez korekcji, 2) optymalna

korekcja dla pojazdu załadowanego, 3) ciśnienie skorygowane dla pojazdu załadowanego, 4) optymalna
korekcja dla pojazdu bez ładunku, 5) ciśnienie skorygowane dla pojazdu bez ładunku, 6) punkty
przełączania [3, s. 20].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

13

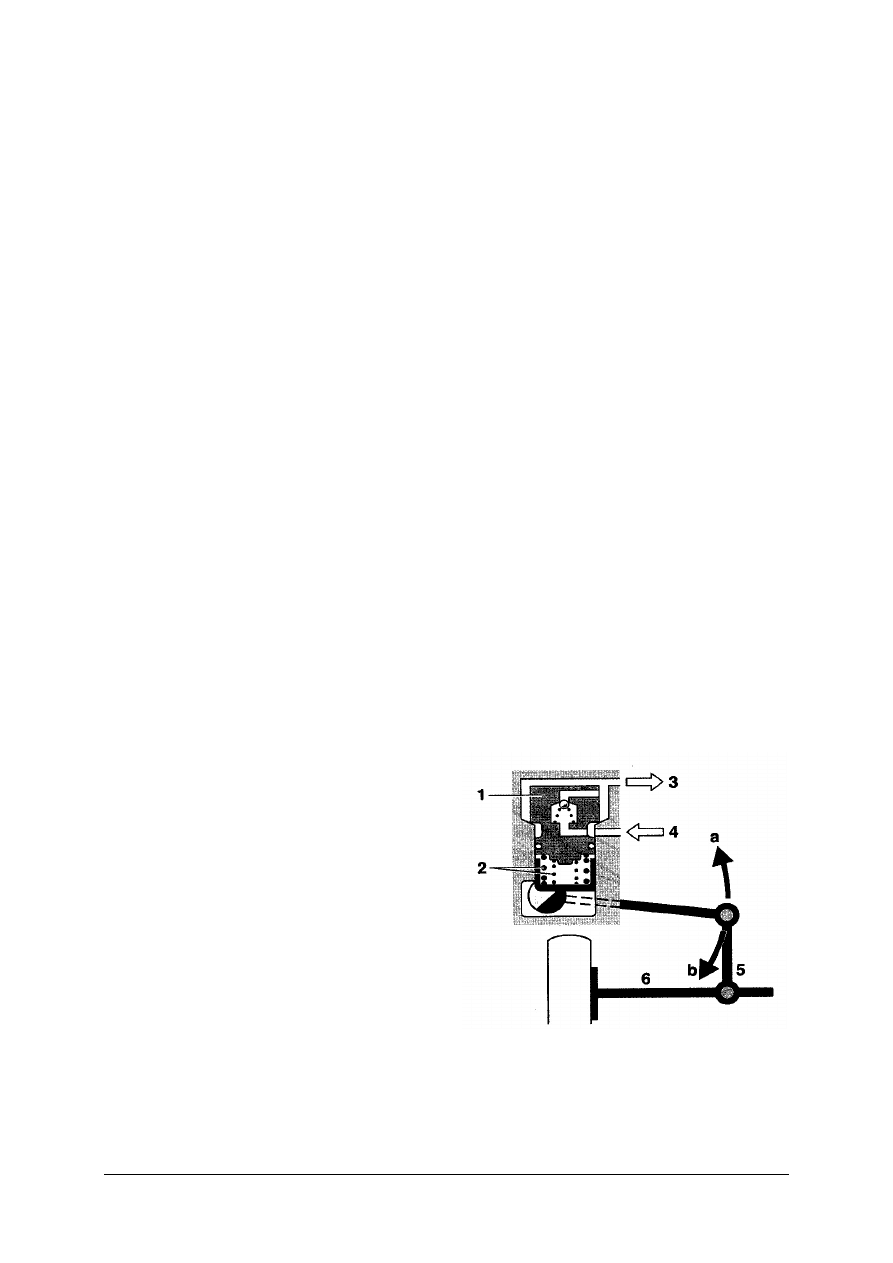

Rys. 9. Schemat korektora sił hamowania zależnego od obciążenia: 1) tłok stopniowy, 2) sprężyny regulacyjne,

3) wyjście do hamulców kół, 4) zasilanie z pompy hamulcowej, 5) zespół dźwigni, 6) oś tylna;
a) pojazd załadowany, b) pojazd bez ładunku [3, s. 20].


Korektory sterowane ciśnieniem w przewodach hamulcowych (ograniczniki ciśnienia)

zapobiegają nadmiernemu wzrostowi ciśnienia kół osi tylnej. Mogą być one umieszczone
bezpośrednio na pompie hamulcowej lub w końcowym odcinku przewodu hamulcowego.

Rys. 10. Korektor zamontowany na pompie hamulcowej: 1) pompa hamulcowa, 2) korektor siły hamowania [3, s. 21].

Rys. 11. Ogranicznik siły hamowania: 1) przestrzeń wlotowa, 2) króciec wlotowy, 3) przestrzeń wylotowa,

4) grzybek zaworu, 5, 7) sprężyny, 6) tłok zaworu, 8) gniazdo zaworu, 9) króciec wylotowy [3, s. 22].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

14

Ogranicznik siły hamowania (rys. 11) po osiągnięciu odpowiedniego ciśnienia

wyłączenia zamyka przepływ płynu uniemożliwiając dalszy wzrost ciśnienia. Korektor siły
hamowania zależny od opóźnienia (rys. 12) działa po przekroczeniu dopuszczalnego
opóźnienia poprzez potoczenie się kulki w górę po prowadnicach i zamknięcie króćca
wylotowego. Przy dalszym wzroście ciśnienia po pokonaniu sprężyny płytkowej następuje
otwarcie kanału 8 i ciśnienie po jego zmniejszeniu może wzrastać dalej. Jest on zamontowany
w obwodzie kół tylnych pod kątem, tak, aby kulka w stanie spoczynku nie zamykała króćca
wylotowego.

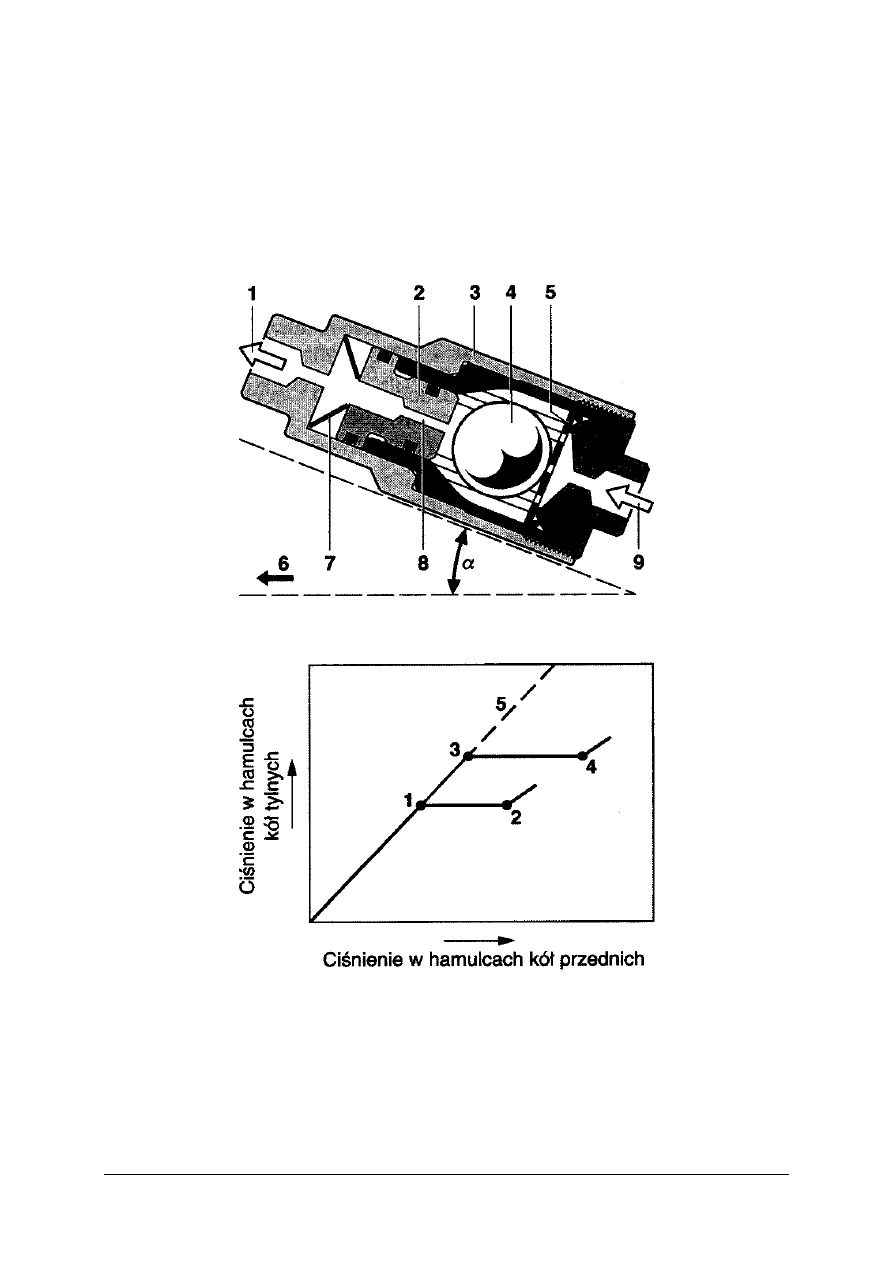

Rys. 12. Korektor sił hamowania zależny od opóźnienia: 1) króciec wylotowy, 2) tłok, 3) korpus, 4) kula,

5) podkładka z otworami, 6) kierunek jazdy, 7) sprężyna płytkowa, 8) otwór, 9)- króciec wylotowy, α – kąt
wzniosu korektora [3, s. 21].

Rys. 13. Zależność ciśnienia w układzie hamulcowym kół przednich i tylnych: 1, 2) pojazd bez ładunku,

3, 4) pojazd załadowany, 5) ciśnienie bez korekcji [3, s. 21].

Obecnie stosuje się układy elektroniczne umożliwiające optymalne wykorzystanie sił

hamowania w różnych zmiennych warunkach – układy ABS oraz elektronicznie sterowany
rozdział sił hamowania na osie – EBD.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

15

W warunkach gwałtownego hamowania włącza się system awaryjnego hamowania

umożliwiając osiągnięcie najkrótszej drogi hamowania polegający na zwiększeniu siły
hamowania oraz uruchomieniu świateł awaryjnych - asystent hamowania.

Przewody hamulcowe

Sztywne przewody hamulcowe wykonane są ze sztywnych rurek stalowych lub

z wyżarzanej miedzi i łączą elementy, które nie przemieszczają się względem siebie.
Przewody elastyczne umożliwiają przemieszczanie elementów łączonych. Wykonane są
z gumy odpornej na działanie ciśnienia oraz płynu hamulcowego wzmocnionej oplotem.
Przewody są łączone poprzez rozwalcowane końcówki i dociskające nakrętki lub poprzez
uszczelnione podkładkami miedzianymi złącza płaskie.

Płyny hamulcowe

Płyn hamulcowy umożliwia przeniesienie ciśnienia hydraulicznego wytworzonego

w pompie do cylinderków hamulcowych. Istotną cechą płynu jest jego temperatura wrzenia,
która w czasie pracy może ulegać zmianie wskutek pochłaniania wody przez płyn – płyn
hamulcowy jest higroskopijny. Zawartość wody powoduje również korozję elementów układu
hamulcowego.

Płyny cechują się stabilnością chemiczną, właściwościami smarnymi i antykorozyjnymi,

odpornością na parowanie, lepkością określaną w temperaturze – 40°C i 100°C.

Najbardziej popularne płyny to DOT 3, DOT 4 lub DOT 5.1. Im wyższa liczba tym

wyższa jego temperatura wrzenia.

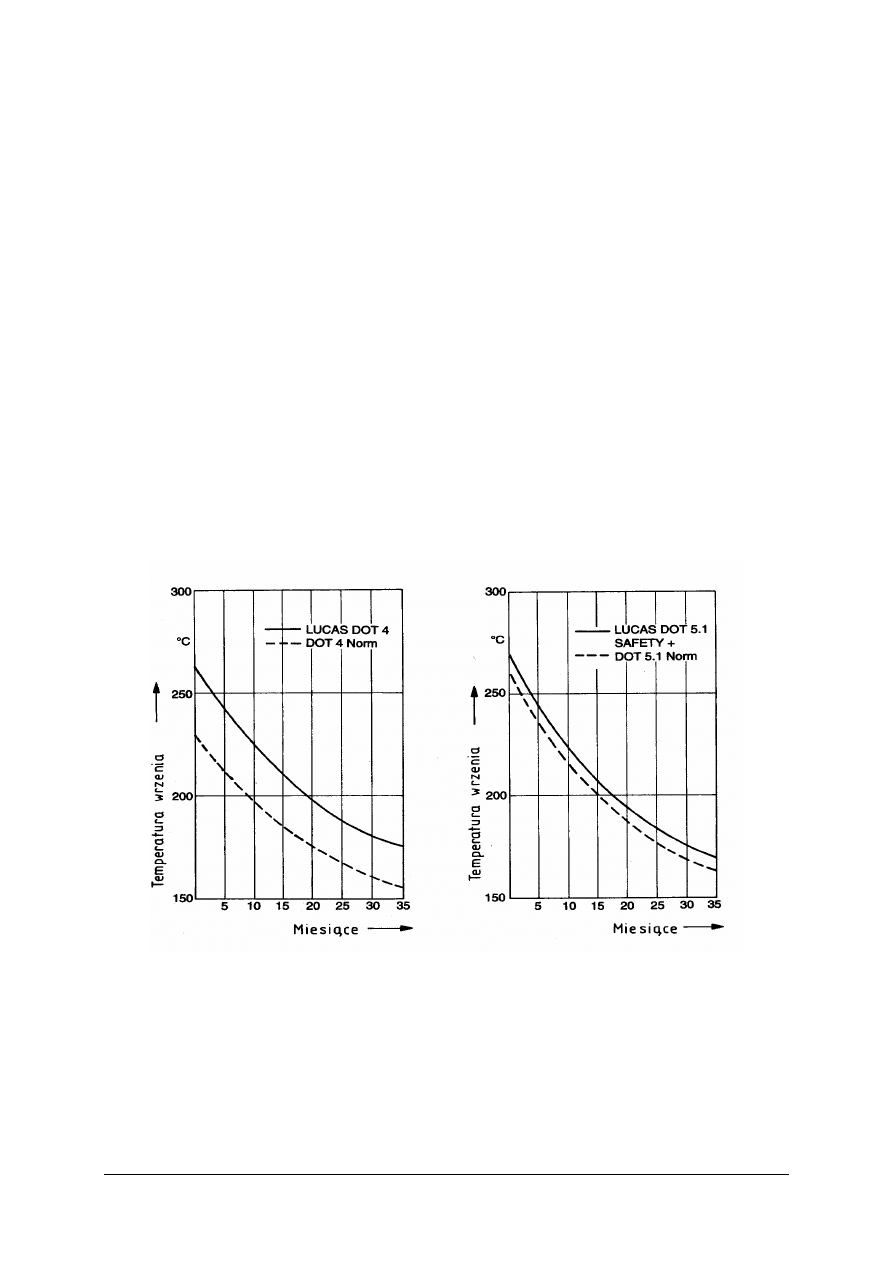

Rys. 14. Zależność temperatury wrzenia płynu hamulcowego zawierającego wodę od czasu [4, s. 28].

Płyn hamulcowy jest jednakże agresywnym czynnikiem powodującym rozpuszczanie

lakierów oraz zanieczyszczenie środowiska, z tego powodu powinien być utylizowany
zgodnie z obowiązującymi przepisami.

Mechaniczne układy uruchamiania hamulców

Mechaniczne uruchamianie hamulców stosuje się obecnie tylko w hamulcach awaryjnych

i postojowych.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

16

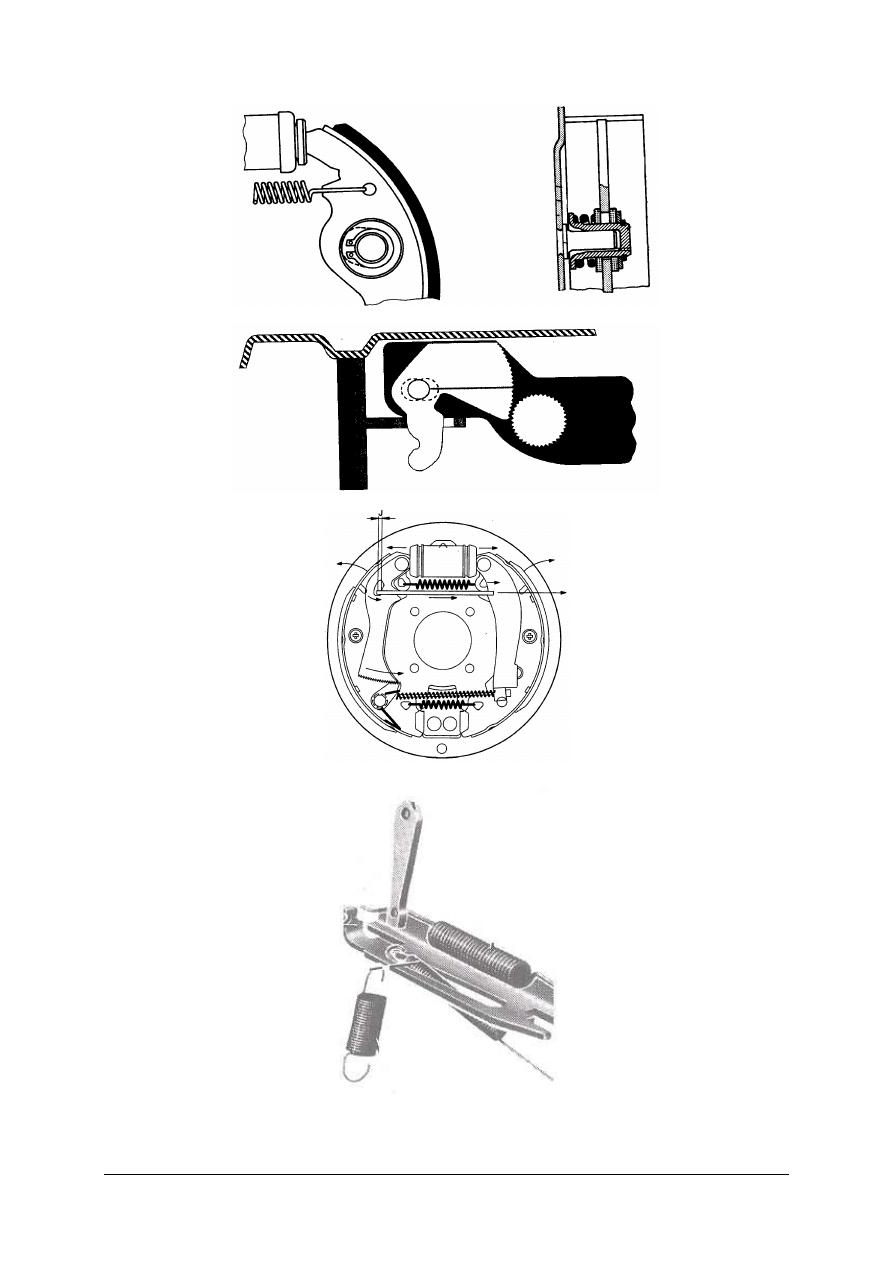

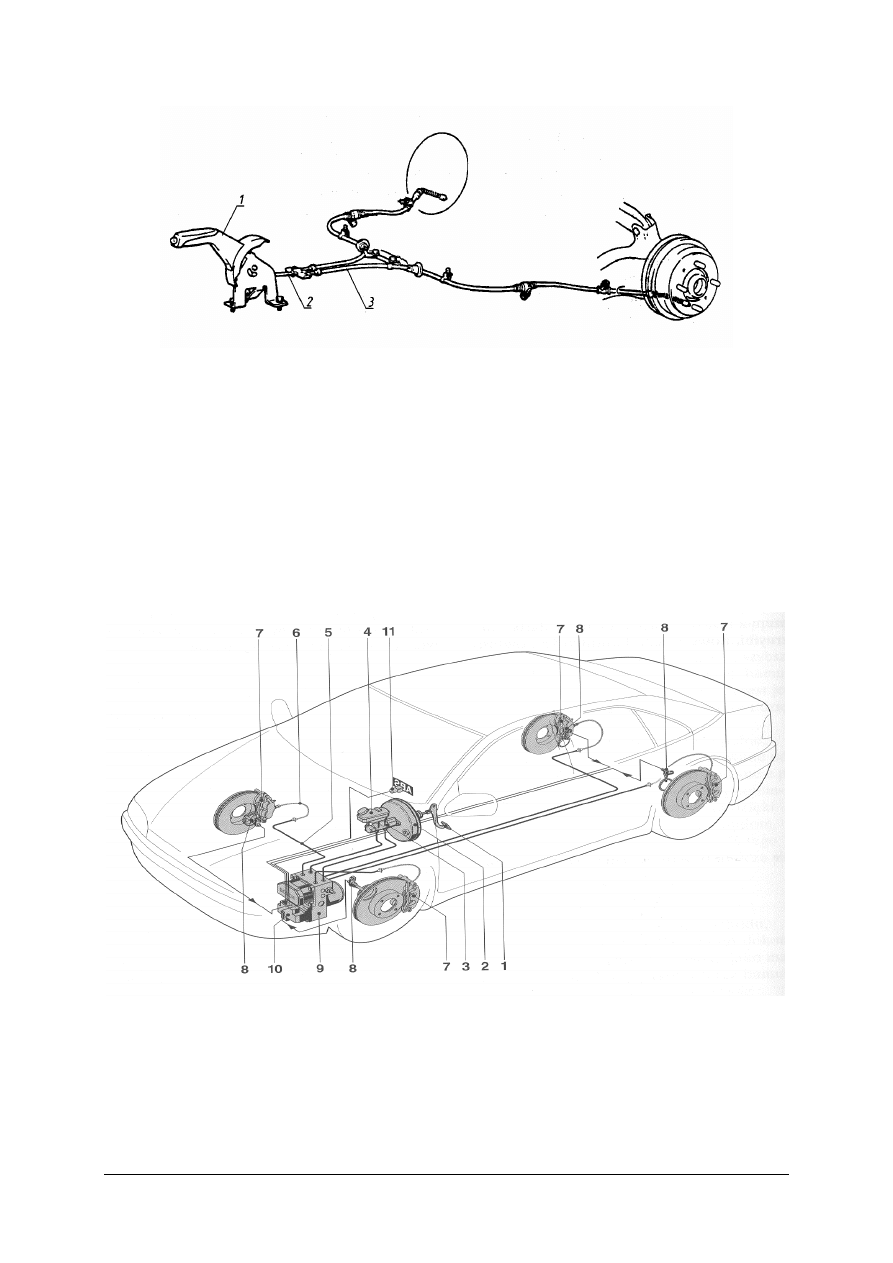

Rys. 15. Mechanicznie uruchamiany hamulec awaryjny: 1) dźwignia hamulca ręcznego, 2) cięgno, 3) pancerz [7, s. 84].


Układy przeciwblokujące ABS

W pewnych sytuacjach może dojść do niekontrolowanego zablokowania kół podczas

hamowania, co doprowadza do utraty sterowności i pojazd może wpaść w poślizg.
Układ ABS kontroluje prędkości obrotowe kół i pilnuje, aby w odpowiednim momencie
zredukować ciśnienie płynu hamulcowego w kole, którego prędkość obrotowa jest mniejsza
od pozostałych. Po zredukowaniu ciśnienia w obwodzie tego koła zaczyna się ono toczyć
i znowu następuje faza wzrostu ciśnienia.

Układ hamulcowy z ABS-em składa się z elementów wchodzących w skład

konwencjonalnego układu oraz z elementów dodatkowych.

W przypadku awarii układu ABS układ hamulcowy musi umożliwić hamowanie takie jak

w samochodach z konwencjonalnym układem hamulcowym (bez ABS).

Rys. 16. Budowa hamulca taśmowego działającego na wał napędowy: 1) pedał hamulca, 2) urządzenie

wspomagające, 3) pompa hamulcowa, 4) zbiornik płynu, 5) przewód hamulcowy sztywny, 6) przewód
hamulcowy elastyczny, 7) hamulec koła, 8) czujnik prędkości obrotowej koła, 9) zespół hydrauliczny,
10) sterownik ABS (może również występować oddzielnie), 11) lampka kontrolna ABS [2 s. 58].


Podstawowym zespołem układu jest zespół hydrauliczny wraz ze sterownikiem. Sterownik

przetwarza informacje pochodzące z czujników prędkości obrotowej kół, nacisku na pedał
hamulca czy poziomu płynu hamulcowego. Na podstawie wyników przetworzonych informacji

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

17

uruchamia on we właściwy sposób zespół sterujący. Wewnątrz zespołu mieści się pompa oraz
zespoły zaworów elektromagnetycznych wlotowych i wylotowych dla każdego koła.

Podczas normalnego hamowania zawory wlotowe są otwarte i ciśnienie płynu oddziałuje

na hamulce kół. Przy zarejestrowanym poślizgu następuje chwilowe zamknięcie zaworu
wlotowego a jeżeli to nie pomoże dodatkowe otwarcie zaworu wylotowego. Proces ten może
zachodzić do 7 razy w ciągu sekundy.

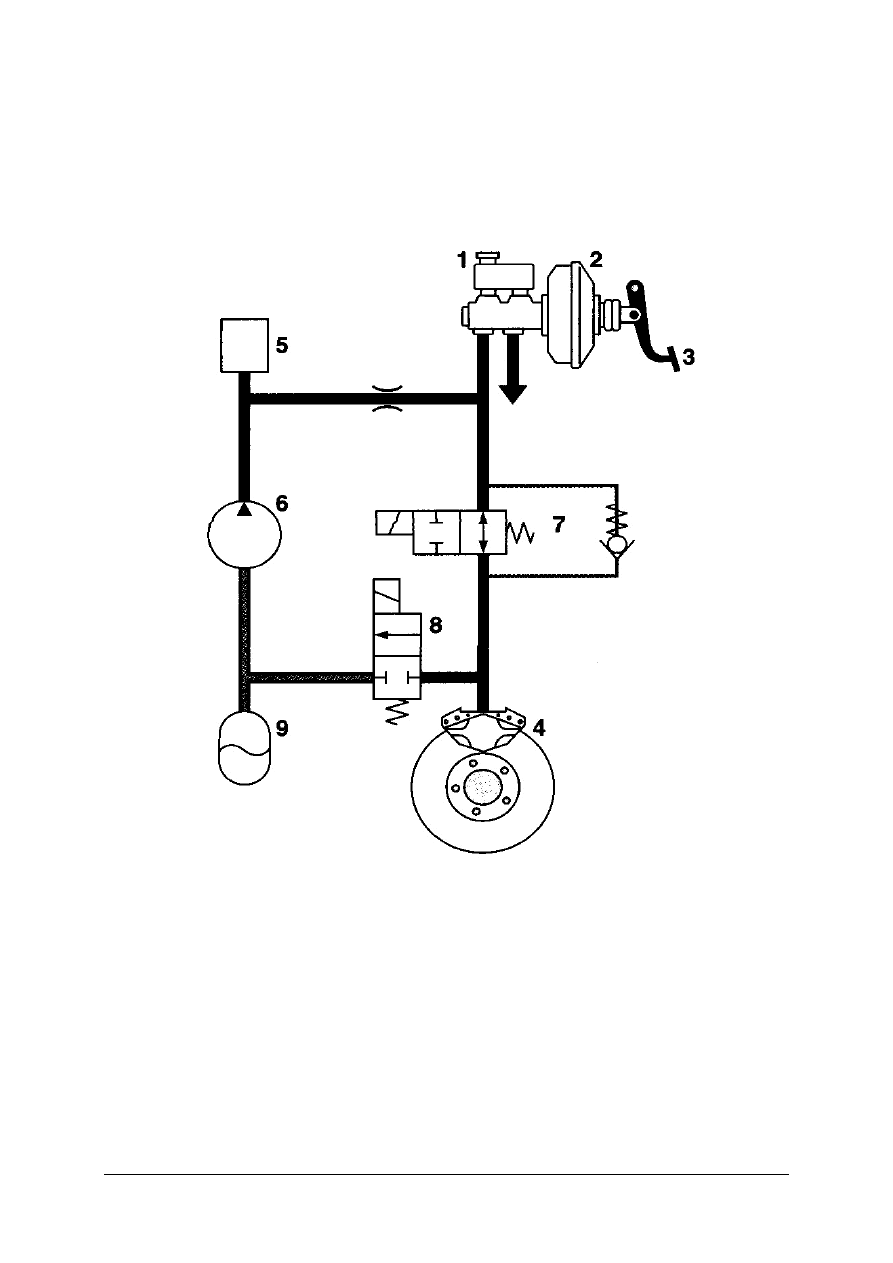

Rys. 17. Schemat zespołu hydraulicznego z zaworami 2/2 (2 króćce i 2 położenia suwaka): 1) pompa hamulcowa,

2) urządzenie wspomagające, 3) pedał hamulca, 4) hamulce kół, 5) komora tłumiąca, 6) pompa
odprowadzająca, 7) zawór wlotowy, 8) zawór wylotowy, 9) akumulator hydrauliczny [2, s. 59].


W zależności od liczby kanałów sterujących oraz od liczby czujników prędkości

obrotowej koła można wyróżnić kilka wariantów układu ABS.







background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

18


– kanał sterujący

– czujnik prędkości obrotowej koła

– czujnik alternatywny do prędkości obrotowej mechanizmu różnicowego

P – oś przednia

T – oś tylna

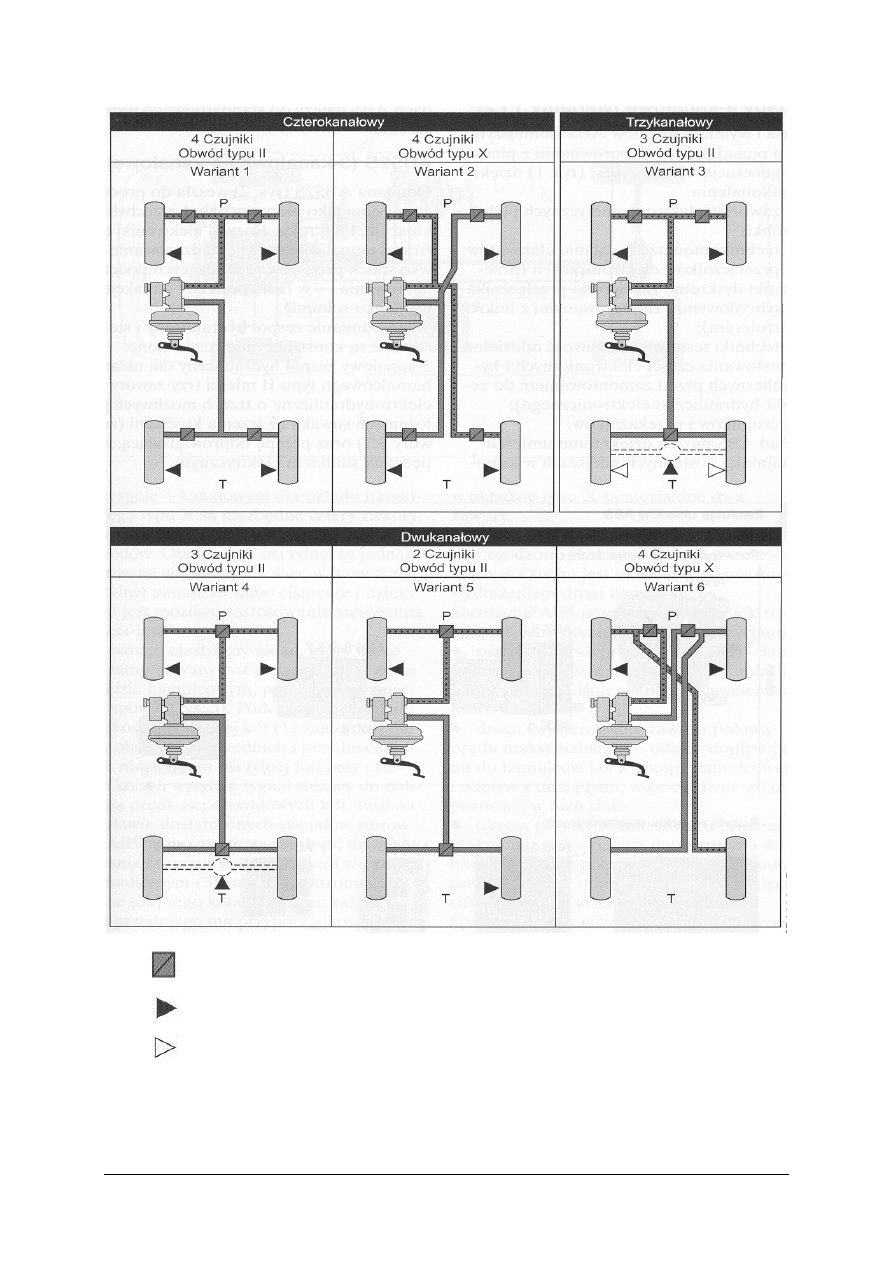

Rys. 18. Warianty układów ABS [2, s. 73].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

19

Najbardziej rozbudowanym układem jest hamulec elektrohydrauliczny SBC łączący

w sobie funkcje układu hamulcowego, urządzenia wspomagającego, układu ABS, układu
zapobiegającego poślizgowi kół przy ruszaniu ASR, stabilizacji toru jazdy ESP, asystenta
hamowania BA, regulacji prędkości jazdy ACC.

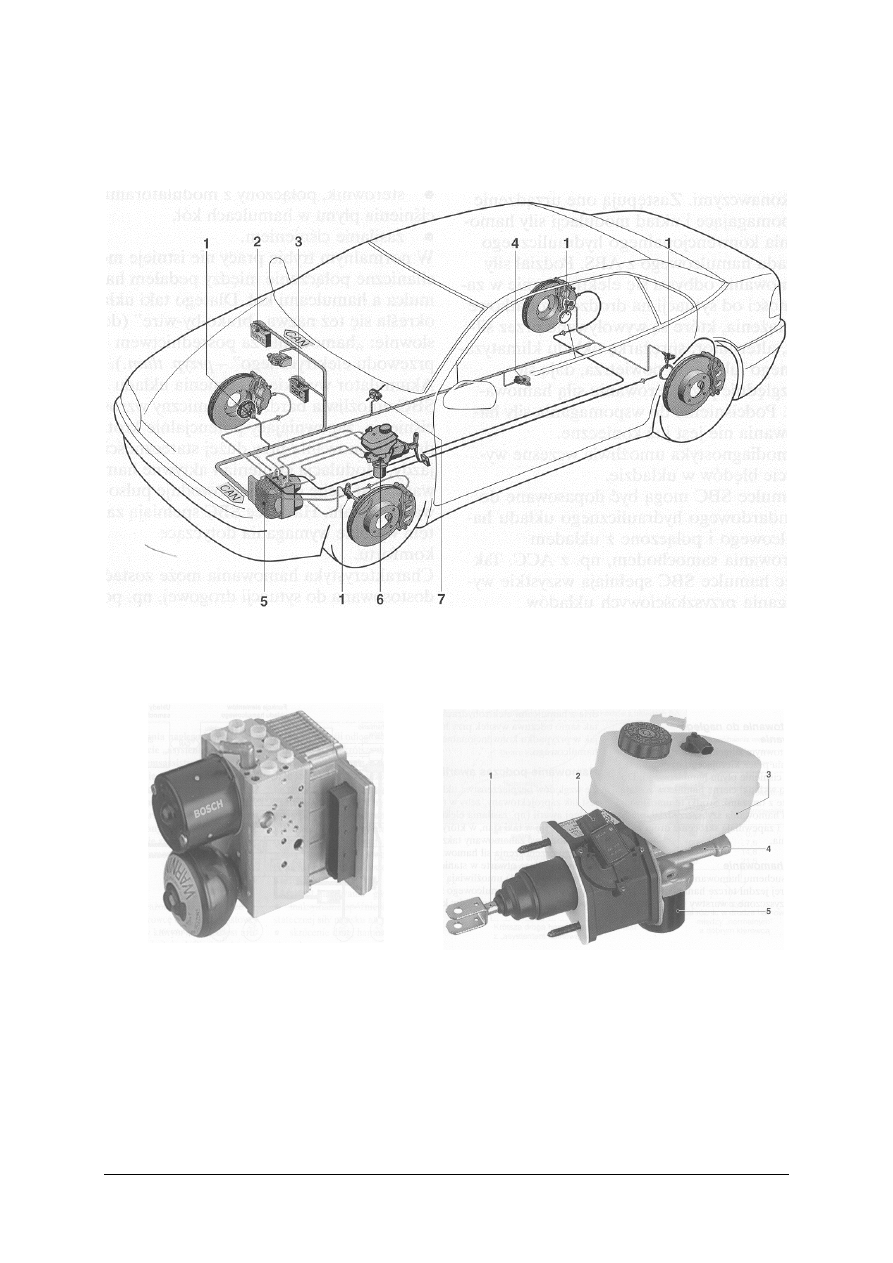

Rys. 19. Rozmieszczenie elementów układu SBC: 1) aktywny czujnik prędkości obrotowej koła, 2) sterownik

silnika, 3) sterownik SBC, 4) czujnik kąta obrotu i przyspieszenia poprzecznego, 5) zespół hydrauliczny
dla SBC, ABS, ASR, ESP, 6) zespół uruchamiający z czujnikiem skoku pedału hamulca, 7) czujnik kąta
obrotu kierownicy [2, s. 84].

Rys. 20. Zespół hydrauliczny oraz uruchamiający układ SBC: 1) cięgno uruchamiające, 2) czujnik skoku pedału

hamulca, 3) zbiornik, 4) pompa hamulcowa, 5) symulator oporu pedału hamulca [2, s. 85].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

20

4.1.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie zadania spełnia układ hamulcowy?
2. Jakie znasz rodzaje układów uruchamiania hamulców?
3. Z czego składa się hydrauliczny układ sterowania hamulca zasadniczego?
4. Jak działa hydrauliczny układ hamulcowy?
5. Jakie znasz rodzaje korektorów siły hamowania i czy potrafisz je scharakteryzować?
6. Z czego składa się i jak działa układ ABS?
7. Jakie właściwości musi spełniać płyn hamulcowy?

4.1.3. Ćwiczenia


Ćwiczenie 1

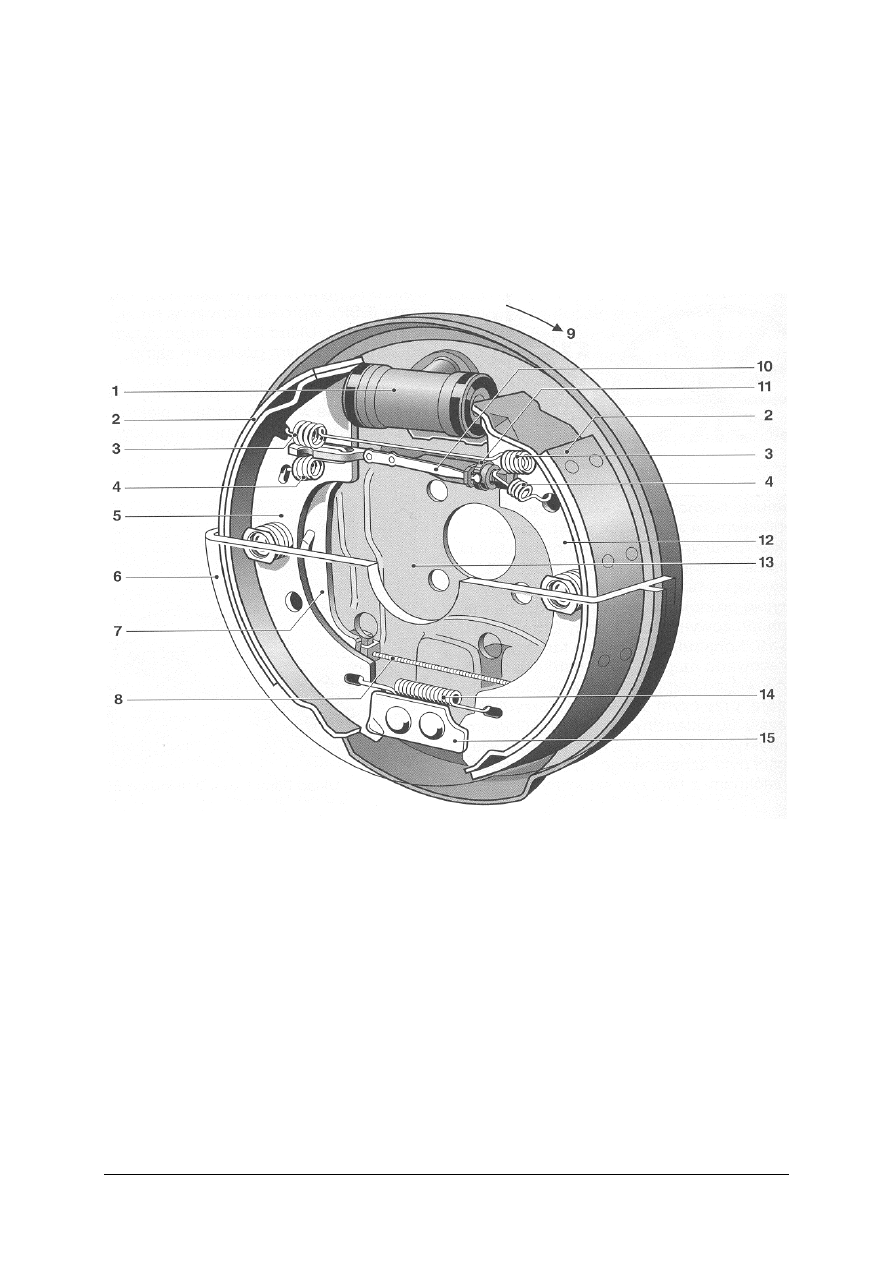

Znajdź w samochodzie elementy układu hamulcowego. Przeanalizuj budowę i działanie

układu przedstawionego na rysunku. Nazwij wskazane części układu hamulcowego.

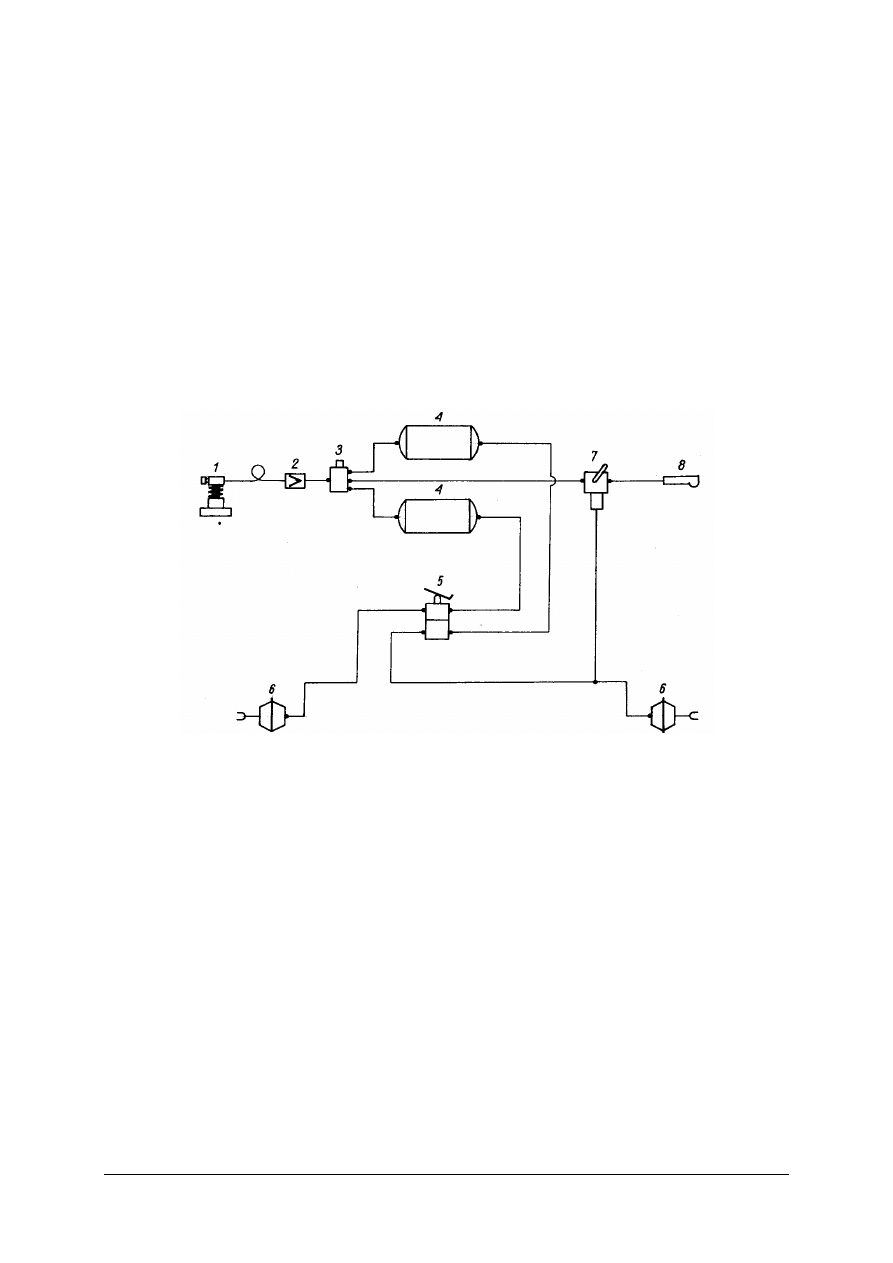

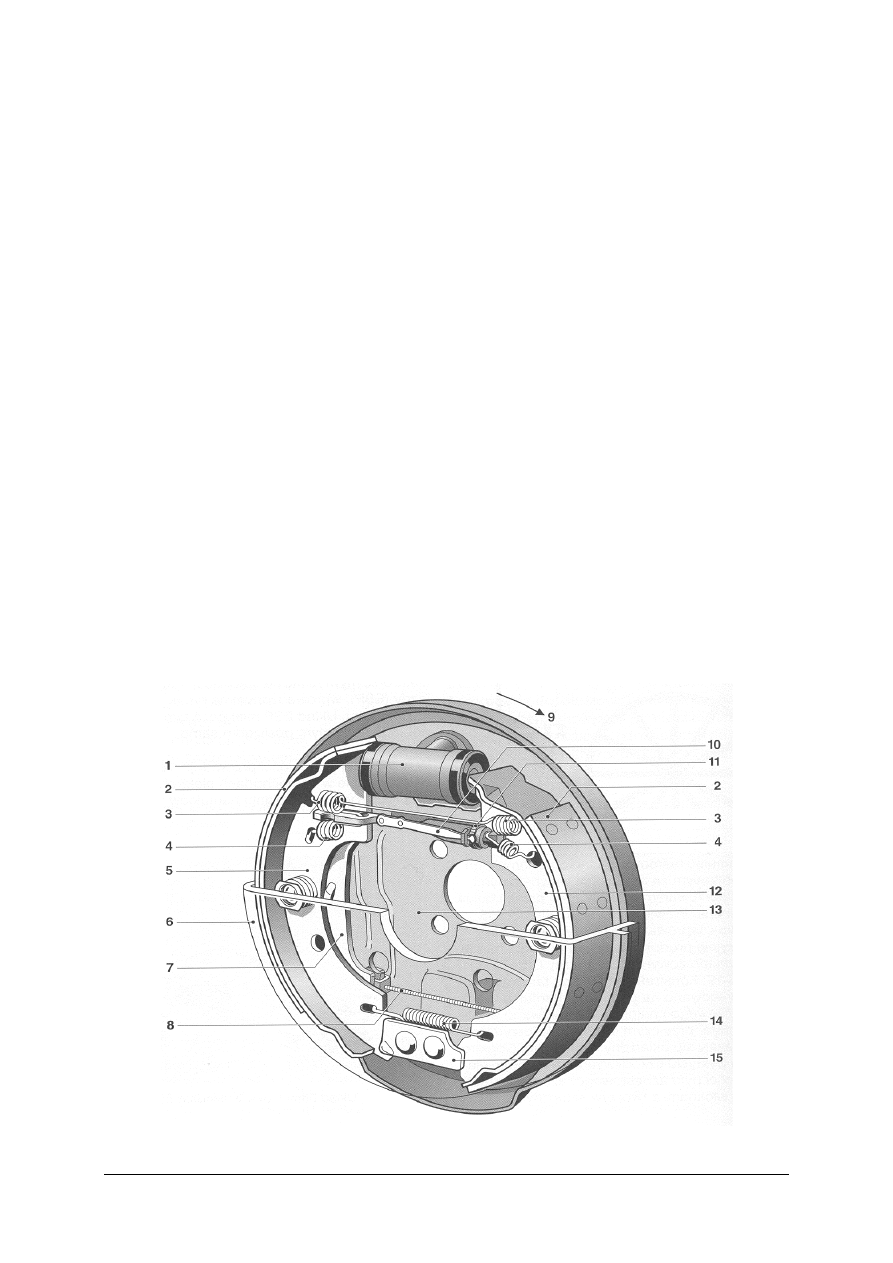

Rysunek do ćwiczenia 1 [3, s. 10].

1

.............................................................................................

2

.............................................................................................

3

.............................................................................................

4

.............................................................................................

5

.............................................................................................

6

.............................................................................................

7

.............................................................................................

8

.............................................................................................

9

.............................................................................................

10 .............................................................................................
11 .............................................................................................
12 .............................................................................................

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować budowę i działanie hydraulicznego układu hamulcowego,
2) znaleźć w pojeździe wskazane elementy,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

21

3) scharakteryzować części składowe,
4) nazwać wyszczególnione części,
5) zaprezentować wyniki ćwiczenia.

Wyposażenie stanowiska pracy:

samochód z hydraulicznym układem hamulcowym,

modele układów hamulcowych,

literatura zgodna z punktem 6 poradnika dla ucznia.

Ćwiczenie 2

Nazwij elementy urządzenia wspomagającego działanie układu hamulcowego.

Przeanalizuj jego budowę i opisz sposób działania.

Rysunek do ćwiczenia 2 [7, s. 82].

1

.............................................................................................

2

.............................................................................................

3

.............................................................................................

4

.............................................................................................

5

.............................................................................................

6

.............................................................................................

7

.............................................................................................

8

.............................................................................................

9

.............................................................................................

10 .............................................................................................

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeanalizować budowę urządzenia,
2) scharakteryzować jego działanie,
3) nazwać poszczególne elementy,
4) zaprezentować wyniki ćwiczenia.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

22

Wyposażenie stanowiska pracy:

modele układów podciśnieniowego układu wspomagania hamulców,

literatura zgodna z punktem 6 poradnika dla ucznia.


Ćwiczenie 3

Opisz sposób działania układu ABS.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) usystematyzować posiadaną wiedzę,
2) opisać działanie układu ABS,
3) zaprezentować wynik ćwiczenia.

Wyposażenie stanowiska pracy:

modele układów ABS,

literatura zgodna z punktem 6 poradnika dla ucznia.


4.1.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) wyjaśnić budowę hydraulicznego układu uruchamiania hamulca?

2) wyjaśnić zasadę działania hamulca zasadniczego i pomocniczego?

3) rozróżnić elementy składowe hydraulicznego układu uruchamiania?

4) wyjaśnić działanie korektorów sił hamowania?

5) omówić budowę układu ABS?

6) rozróżnić rodzaje układów ABS?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

23

4.2. Rodzaje, budowa i zasada działania pneumatycznych oraz

pneumatyczno-hydraulicznych

układów

uruchamiania

hamulców


4.1.1. Materiał nauczania

Pneumatyczne mechanizmy uruchamiania układów hamulcowych stosuje się

w samochodach ciężarowych i w autobusach gdzie wymagane są znaczne siły hamowania
oraz istnieje potrzeba łączenia pojazdu z przyczepami.

W układach pneumatycznych kierowca bez jakiegokolwiek wysiłku naciskając na pedał

hamulca uruchamia główny zawór sterujący. Pracę rozsunięcia szczęk hamulcowych
wykonuje sprężone powietrze. Układy pneumatyczne charakteryzują się większą
niezawodnością działania z powodu mniejszej wrażliwości na nieszczelności.

Stosowane

układy

jednoobwodowe

i

dwuobwodowe,

jednoprzewodowe

i dwuprzewodowe. Niekiedy stosuje się również instalacje trójprzewodowe pozwalające
łączyć przyczepy wyposażone zarówno w instalacje jedno jak i dwuprzewodowe.

Jednoprzewodowe układy pneumatycznego uruchamiania układu hamulcowego

Układ jednoobwodowy

Układ dwuobwodowy

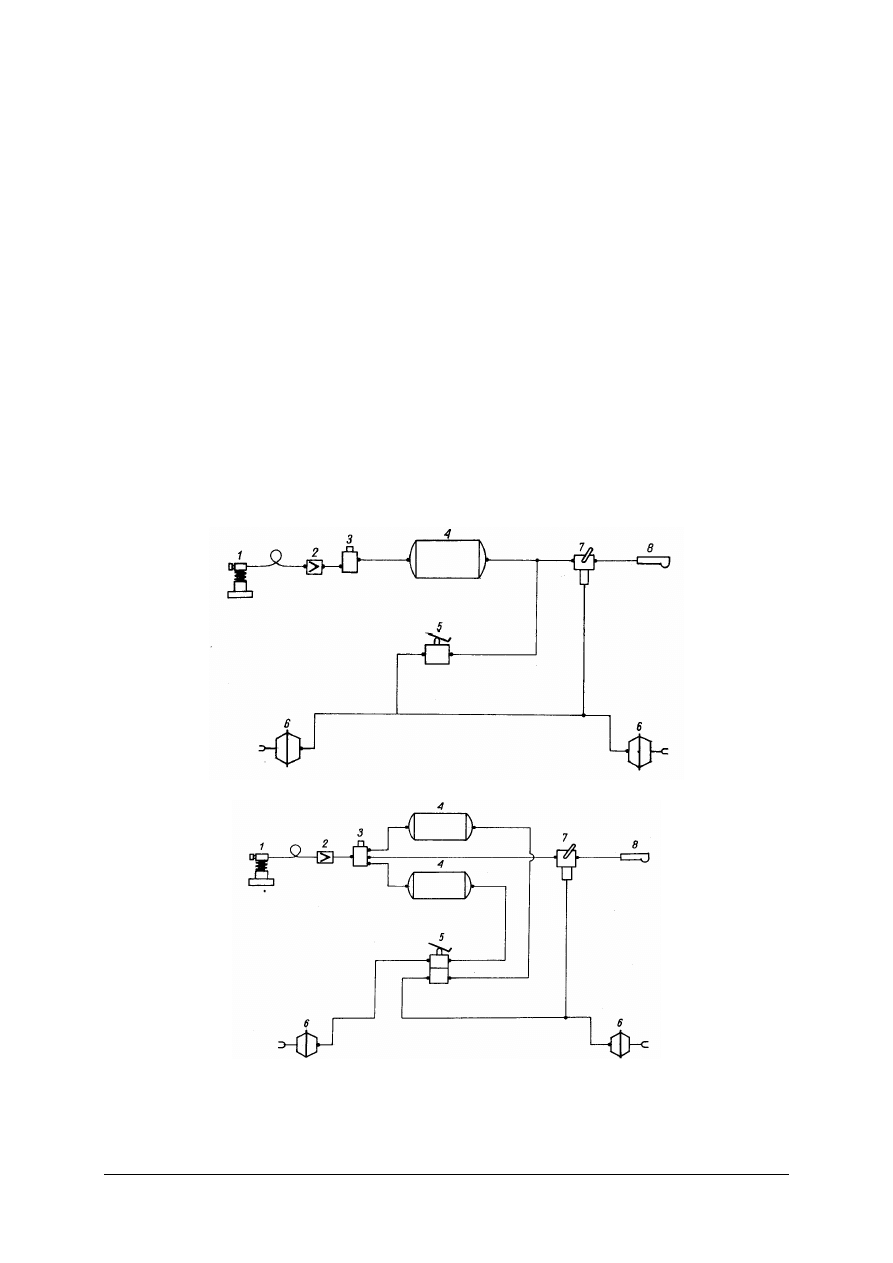

Rys. 21. Uproszczone schematy jednoprzewodowych pneumatycznych mechanizmów hamulcowych:

1) sprężarka, 2) zawór jednokierunkowy, 3) regulator ciśnienia, 4) zbiornik powietrza, 5) główny
zawór sterujący, 6) siłowniki, 7) zawór uruchamiający hamulce przyczepy z dźwignią do sterowania
ręcznego (hamulec awaryjny, postojowy), 8) złącze przewodu do instalacji jednoprzewodowej
przyczepy [5, s. 289].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

24

Dwuprzewodowe układy pneumatycznego uruchamiania układu hamulcowego

Układ jednoobwodowy

Układ dwuobwodowy

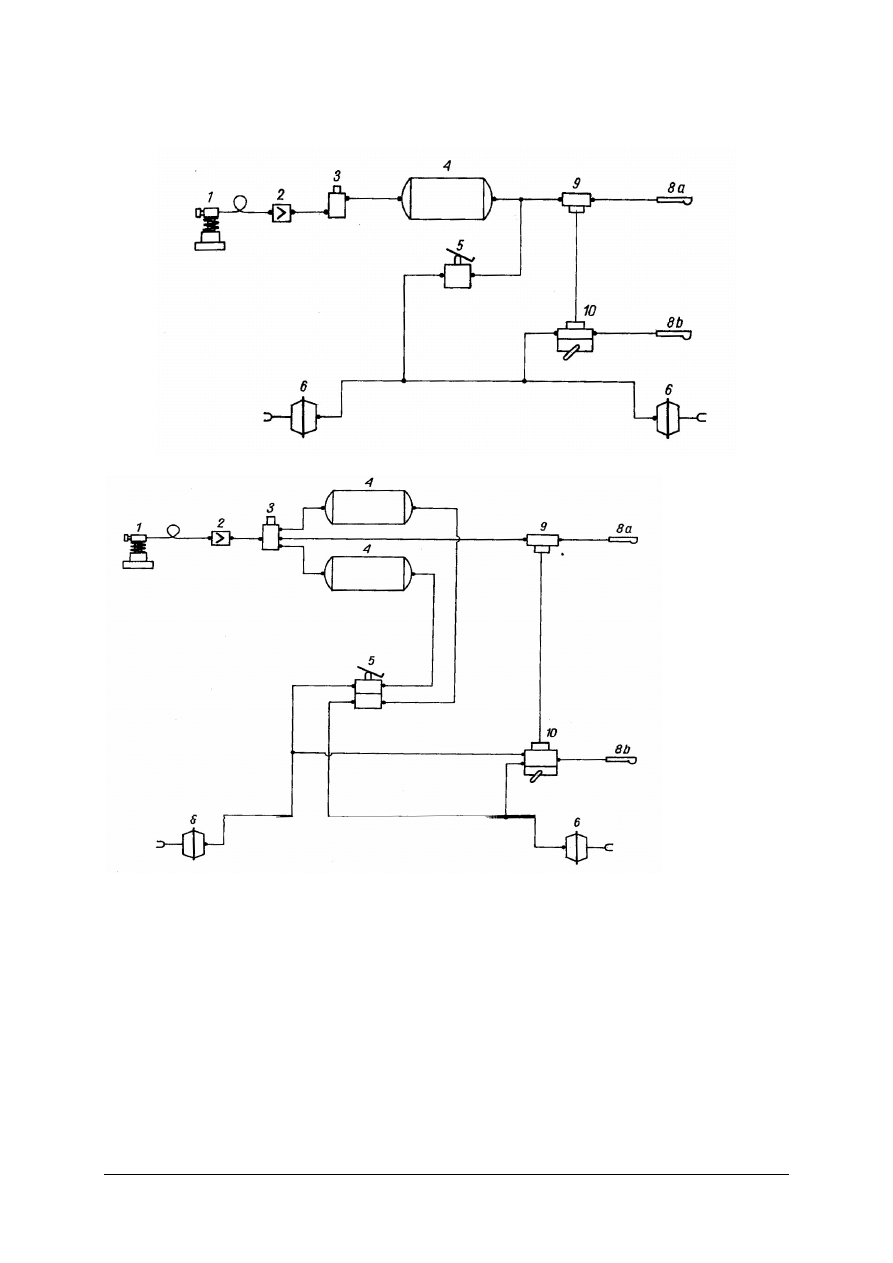

Rys. 22. Uproszczone schematy dwuprzewodowych pneumatycznych mechanizmów hamulcowych: 1) sprężarka,

2) zawór jednokierunkowy, 3) regulator ciśnienia, 4) zbiornik powietrza, 5) główny zawór sterujący,
6) siłowniki, 7) zawór uruchamiający hamulce przyczepy z dźwignią do sterowania ręcznego (hamulec
awaryjny, postojowy), 8a) złącze obwodu zasilania instalacji hamulcowej przyczepy, 8b) złącze
obwodu uruchamiania hamulców przyczepy, 9) zawór odłączający układ hamulcowy przyczepy
w przypadku nadmiernego spadku ciśnienia, 10) zawór przekaźnikowo-sterujący uruchamiający hamulce
przyczepy [5, s. 290].

W układzie jednoobwodowym instalacja jest wspólna dla wszystkich kół pojazdu

w dwuobwodowym została podzielona na dwie części – na przykład dla przodu i tyłu.
Uszkodzenie jednego obwodu gwarantuje działanie drugiego, co znacznie zwiększa
niezawodność takiego układu. Ze względów bezpieczeństwa obecnie stosuje się układy
dwuobwodowe.

Do zasilania przyczepy w sprężone powietrze może być użyta instalacja jedno lub

dwuprzewodowa.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

25

W przypadku instalacji jednoprzewodowej doprowadzenie i sterowanie powietrzem odbywa
się przy pomocy jednego przewodu. Jest to rozwiązanie tańsze, bardziej proste, ale
w przypadku wielokrotnego hamowania może dojść do niewystarczającej wartości ciśnienia,
niezapewniającego dostatecznego hamowania.
Instalacja dwuprzewodowa pozwala na stałe doprowadzenie do zbiornika przyczepy
powietrza jednym przewodem, niezależnie od tego czy pojazd hamuje czy też nie. Sterowanie
hamulcem przyczepy odbywa się przy pomocy drugiego przewodu.

Przykład jednoobwodowego jednoprzewodowego mechanizmu uruchamiania hamulca

samochodu i przyczepy

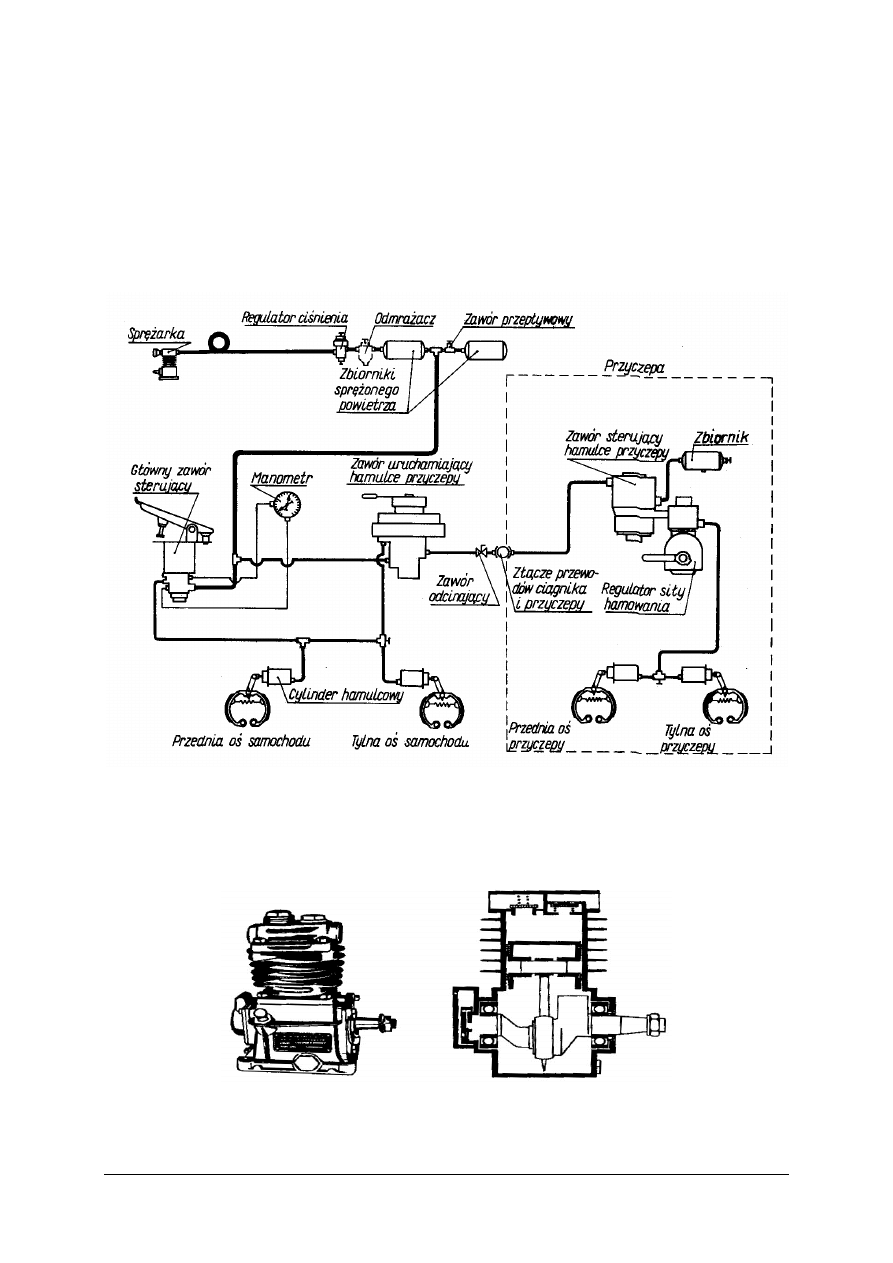

Rys. 23. Schemat jednoobwodowego jednoprzewodowego układu hamulcowego [5, s. 291].


Elementy składowe pneumatycznych układów uruchamiania hamulców

Sprężarka – najczęściej stosuje się jedno lub dwu cylindrowe, chłodzone powietrzem

lub cieczą. Napęd jest przekazywany poprzez przekładnię pasową lub sprzęgło elastyczne od
wału korbowego lub napędu rozrządu. Wydajność sprężarki wynosi około 200–600 l/min.

Rys. 24. Widok i schemat sprężarki jednocylindrowej [5, s. 292].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

26

Zbiorniki sprężonego powietrza – tłoczone z blachy stalowej, ich pojemność wynosi

10–100dm

3

. Stosuje się więcej zbiorników połączonych zaworem przepływowym

umożliwiającym kolejne napełnianie zbiorników, dzięki czemu pojazd osiąga zdolność jazdy
już po napełnieniu pierwszego zbiornika.

Główny zawór sterujący – połączony z pedałem hamulca umożliwia sterowanie

przepływem powietrza. Podobnie jak mechanizmy sterowania również główny zawór może
być pojedynczy lub podwójny.

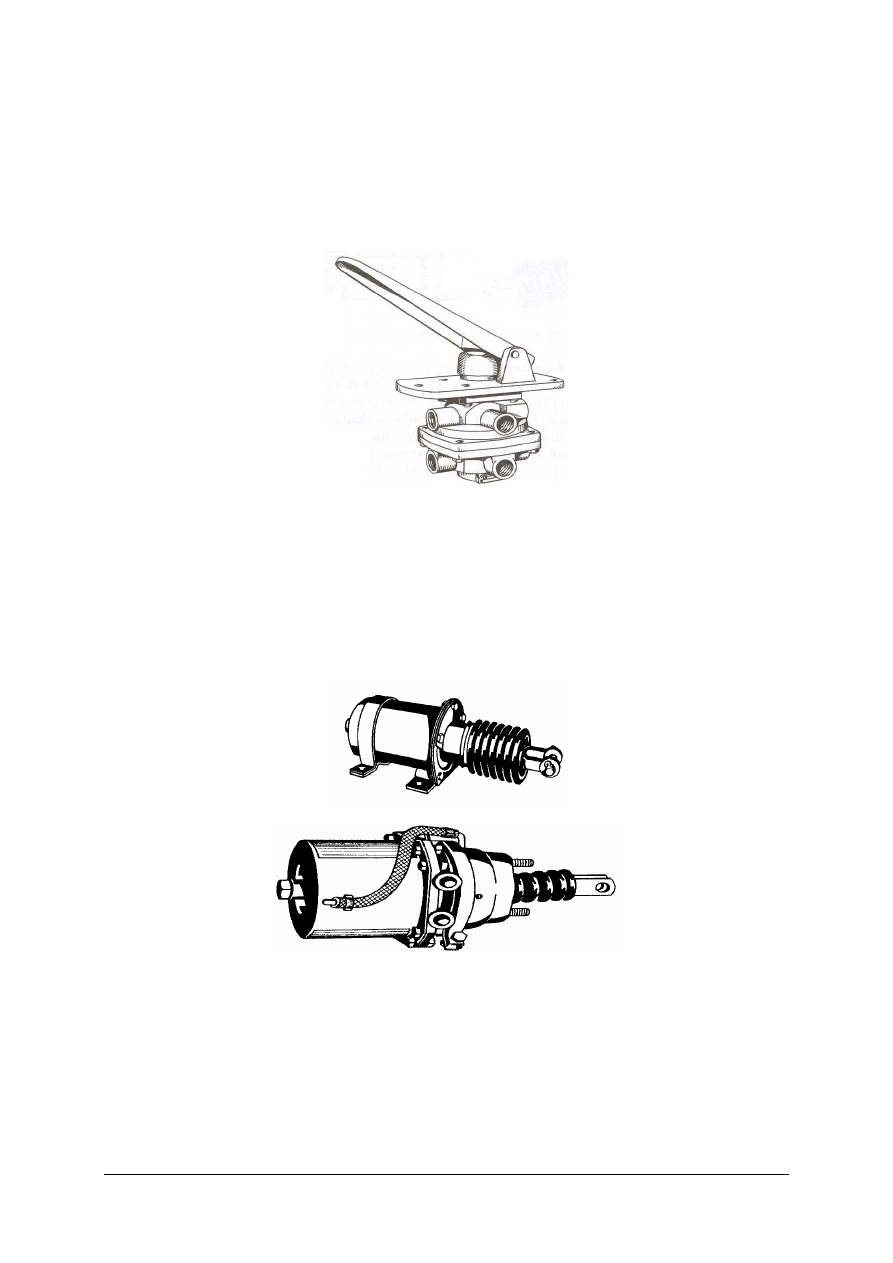

Rys. 25. Podwójny zawór sterujący [5, s. 293].

Siłowniki hamulcowe – stanowią elementy bezpośredniego oddziaływania na hamulce

kół. Stosuje się siłowniki tłokowe lub przeponowe. Są one umieszczane na zewnątrz bębna
hamulcowego i za pośrednictwem krzywkowego rozpieracza uruchamiają szczęki
hamulcowe. Siłowniki membranowo-sprężynowe służą do uruchamiania zarówno hamulca
zasadniczego jak i awaryjnego i postojowego. W razie braku ciśnienia siłownik ten
automatycznie uruchamia szczęki hamulcowe powodując blokowanie hamulca.

a)

b)

Rys. 26. a) prosty siłownik hamulcowy, b) siłownik membranowo-sprężynowy [5, s. 294]

Pneumatyczno-hydrauliczne układy uruchamiania hamulców

Pneumatyczno-hydrauliczne układy uruchamiania hamulców łączą zalety obu sposobów,

czyli dużą szybkość działania, duże siły hamowania przy małym nacisku na pedał, małe
wymiary siłowników.

Stosuje się hydrauliczny układ uruchamiający z pneumatycznym, nadciśnieniowym

układem wspomagającym oraz pneumatyczny układ sterujący hydraulicznym układem
przeniesienia siły na szczęki hamulcowe.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

27

Rys. 27. Schemat hydraulicznego układu hamulcowego z pneumatycznym (nadciśnieniowym) mechanizmem

uruchamiania: 1) sprężarka, 2) regulator ciśnienia, 3) zbiorniki sprężonego powietrza, 4) pneumatyczny
mechanizm wspomagający (nadciśnieniowy), 5) hydrauliczna pompa hamulcowa, 6) siłowniki hydrauliczne,
7) korektor hamowania, 8) zawór hamulca pomocniczego, 9) siłowniki sprężynowe [5, s. 296].

We współczesnych pojazdach stosuje się również układy elektroniczne umożliwiające

optymalne wykorzystanie sił hamowania w różnych, zmiennych warunkach – układy ABS
oraz elektronicznie sterowany rozdział sił hamowania na osie.

Zwalniacze

Zwalniacze znalazły zastosowanie w samochodach ciężarowych oraz autobusach jako

urządzenia przeznaczone do długotrwałego zmniejszania prędkości pojazdu bez obawy
przegrzania jego elementów. Ich skuteczność nie jest tak duża jak układów hamulcowych.

Często stosowany jest hamulec silnikowy (wydechowy), który ma za zadanie zablokować

przepływ spalin poprzez dodatkową przepustnicę w układzie wydechowym lub działający na
zespół zaworów wydechowych.

Zwalniacze elektryczne działają na zasadzie indukowania się w obracającej tarczy

prądów wirowych, które powodują dodatkowy moment hamujący.

Innym rozwiązaniem jest zwalniacz hydrokinetyczny (retarder) wykorzystujący zjawisko

przenoszenia energii przez wirującą ciecz (olej) pomiędzy nieruchomą obudową a łopatkami
wału napędowego. Zamontowany jest on tuż za skrzynią biegów, wewnątrz skrzyni biegów
lub jako podpora wału napędowego.

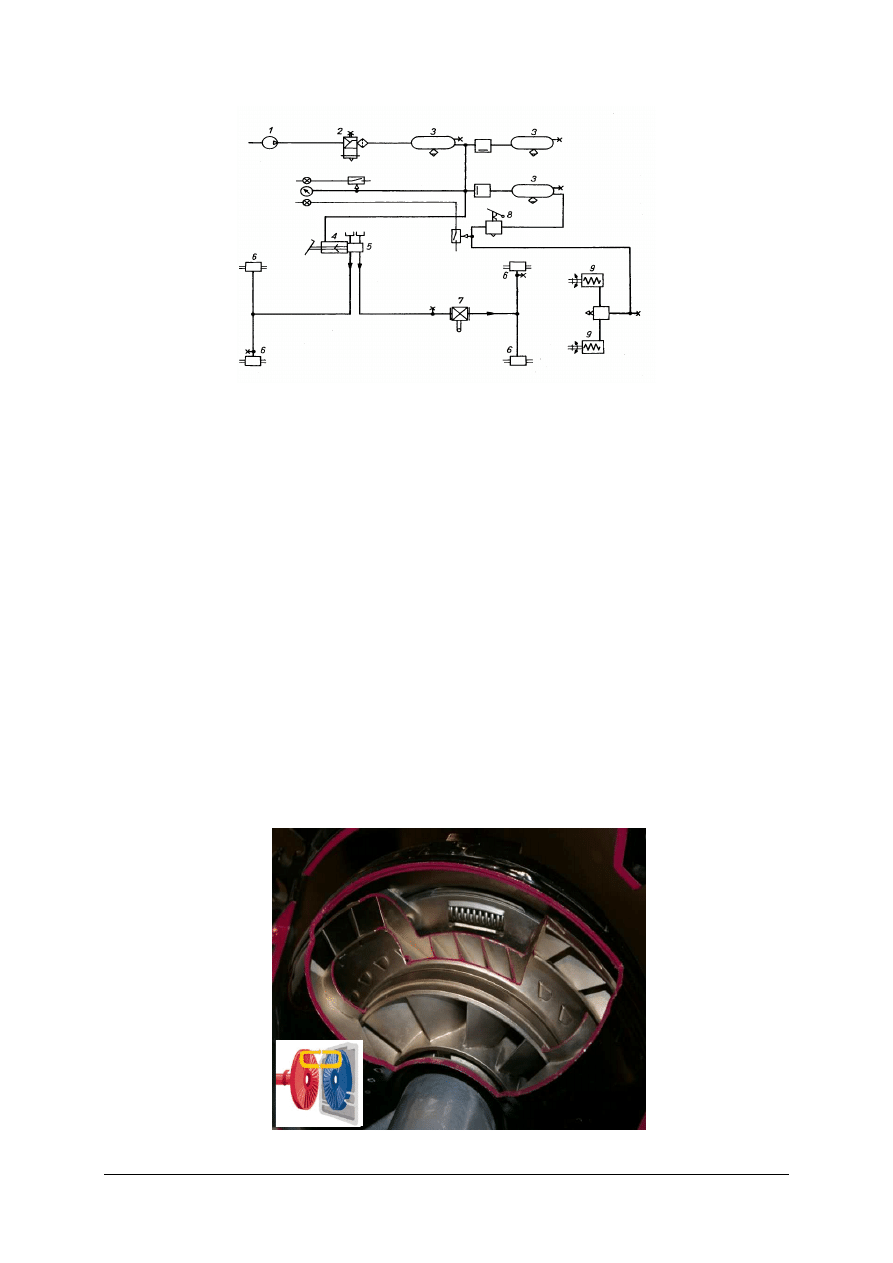

Rys. 28. Zwalniacz hydrokinetyczny (retarder) i jego zasada działania [9].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

28

4.2.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie znasz rodzaje układów uruchamiania hamulców?
2. Jakie znasz rodzaje układów pneumatycznego sterowania i uruchamiania hamulca?
3. Jak działa pneumatyczny układ hamulcowy?
4. Jak zbudowane są części pneumatycznych układów hamulcowych?
5. W jaki sposób następuje działanie części pneumatycznych układów hamulcowych?

4.2.3. Ćwiczenia


Ćwiczenie 1

Odszukaj w pojeździe części pneumatycznego układu hamulcowego. Nazwij wskazane

części.

Rysunek do ćwiczenia 1 [5, s. 289]



1

.....................................................................................................

2

.....................................................................................................

3

.....................................................................................................

4

.....................................................................................................

5

....................................................................................................

6

....................................................................................................

7

...................................................................................................

8

...................................................................................................


Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) dokonać analizy rysunku układu,
2) odszukać w pojeździe wskazane części,
3) zapisać nazwy wskazanych części,
4) zaprezentować wyniki ćwiczenia.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

29

Wyposażenie stanowiska pracy:

modele pneumatycznych układów hamulcowych,

literatura zgodna z punktem 6 poradnika dla ucznia.


Ćwiczenie 2

Opisz sposób działania wskazanego rodzaju pneumatycznego układu hamulcowego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) usystematyzować posiadaną wiedzę,
2) przeanalizować budowę i działanie pneumatycznych układów hamulcowych,
3) opisać działanie pneumatycznego układu hamulcowego,
4) zaprezentować wynik swojej pracy.

Wyposażenie stanowiska pracy:

modele pneumatycznych układów hamulcowych,

literatura zgodna z punktem 6 poradnika dla ucznia.


4.2.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1) nazwać stosowane rodzaje pneumatycznych układów hamulcowych?

2) wyjaśnić budowę pneumatycznego układu uruchamiania hamulca?

3) rozróżnić elementy składowe pneumatycznego układu hamulcowego?

4) wyjaśnić budowę i zasadę działania głównego zaworu sterującego?

5) wyjaśnić budowę i zasadę siłownika hamulcowego?

6) omówić działanie układów hamulcowych przyczep?

7) porównać pneumatyczne i hydrauliczne układy hamulcowe?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

30

4.3. Hamulce bębnowe i tarczowe


4.3.1. Materiał nauczania


Hamulce szczękowo-bębnowe

Pod względem konstrukcyjnym hamulce cierne dzielą się na szczękowo-bębnowe,

tarczowe oraz taśmowe.
W układach tych moment hamowania powstaje wskutek tarcia szczęk hamulcowych
o wewnętrzną powierzchnię obracającego się bębna. Szczęki są dociskane do powierzchni
bębna poprzez mechanizm sterujący (hydrauliczny, pneumatyczny lub mechaniczny).
Sprężyny śrubowe mają za zadanie cofnięcie szczęk do położenia spoczynkowego po
zwolnieniu mechanizmu uruchamiającego.

Ze względu na sposób montażu szczęk hamulcowych oraz rodzaju i ilości rozpieraczy

można wyróżnić trzy układy. Najczęściej stosowany jest układ typu simplex (hamulce
symetryczne dwuszczękowe), gdzie można wyróżnić szczękę współbieżną, przeciwbieżną
oraz jeden dwustronny rozpieracz. Dolne końce szczęk są oparte w stałym punkcie. Szczęka,
która obraca się wokół swojego sworznia w tym samym kierunku co bęben zwana jest
współbieżną. Jest to zjawisko niekorzystne, powodujące nierówny nacisk oraz zużycie
szczęk. Z tego powodu niektórzy konstruktorzy stosują szczęki o różnych grubościach
okładzin ciernych. Szczęka współbieżna często posiada grubszą okładzinę cierną.

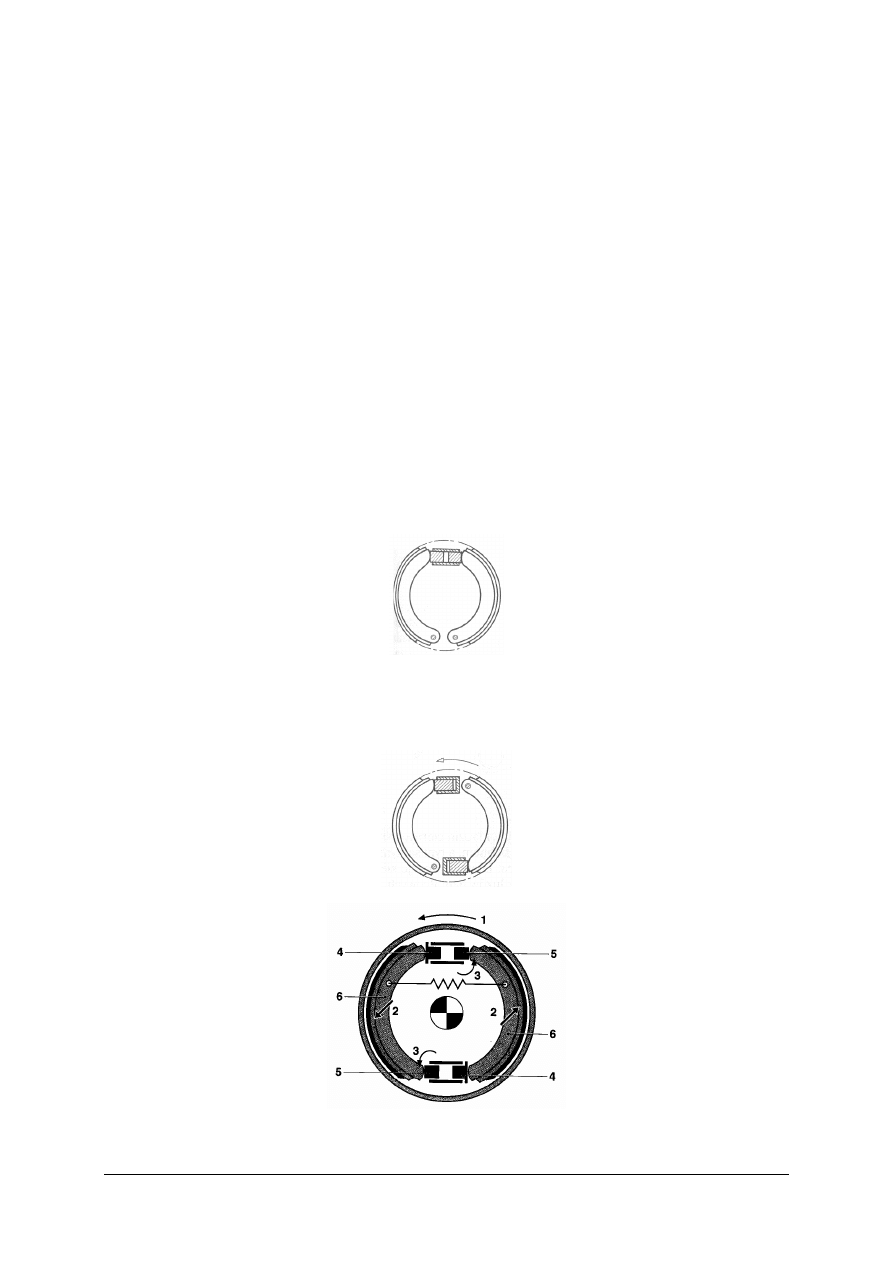

Rys. 29. Układ szczęk typu simplex [7, s. 73].

W układzie duplex (o przeciwległych podporach) zastosowano dwa jednostronne

rozpieracze, przez co obie szczęki są współbieżne, czyli naciski wywierane na bęben
hamulcowy są takie same.

Rys. 30. Układ szczęk typu duplex [7, s. 73].

Rys. 31. Układ szczęk typu duo-duplex: 1) kierunek obrotów w przód, 2) samowzmocnienie, 3) moment

obrotowy, 4) rozpieracz, 5) punkt podparcia, 6) szczęka hamulcowa [2, s. 45].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

31

W układzie duo-duplex (o szczękach pływających) zastosowano dwa rozpieracze

dwustronne. Szczęki hamulcowe są prowadzone ślizgowo. Obie szczęki są zawsze
współbieżne, zarówno przy jeździe w przód i tył. Występuje zjawisko samowzmocnienia
hamulca.

Układ samowzmacniający (jednokierunkowo lub dwukierunkowo) posiada jeden

dwustronny rozpieracz oraz dwie szczęki bez stałego oparcia. Dolne końce szczęk są
zawieszone pływająco i oparte na sworzniu dociskowym przesuwającym się bez ograniczeń
w jedną stronę (układ jednokierunkowy), lub w obie strony – układ samowzmacniający
dwukierunkowy.

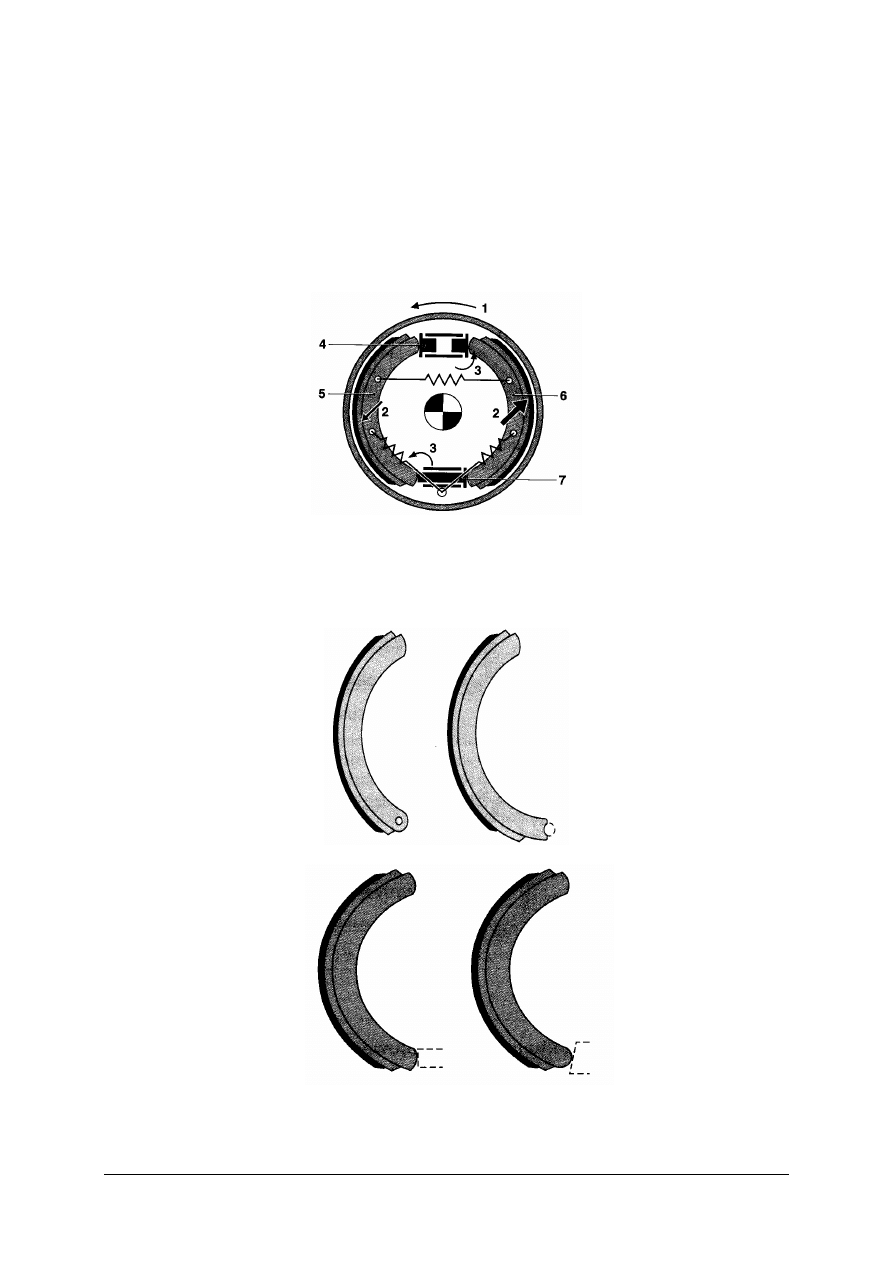

Rys. 32. Układ szczęk typu samowzmacniający jednokierunkowo: 1) kierunek obrotów w przód,

2) samowzmocnienie, 3) moment obrotowy, 4) rozpieracz, 5) szczęka współbieżna, 6) szczęka
przeciwbieżna, 7) punkt podparcia [2, s. 45].


Sposoby prowadzenia szczęk hamulcowych

a)

b)

c)

d)

Rys. 33. Sposoby prowadzenia szczęk hamulcowych: a) szczęka o stałym indywidualnym punkcie obrotu,

b) szczęka o stałym wspólnym punkcie obrotu, c)) szczęka prowadzona równolegle, d) szczęka
prowadzona ukośnie [2, s. 44].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

32

Szczęki hamulcowe są spawane z elementów tłoczonych z blachy lub odlewane. Na

zewnętrznej powierzchni są przyklejone lub przynitowane (szczególnie w samochodach
ciężarowych i autobusach) okładziny cierne.

Bębny hamulcowe najczęściej są odlewane z żeliwa, wzmacniane żebrami

zwiększającymi ich sztywność i poprawiającymi ich chłodzenie. Spotyka się również bębny
ze stopów aluminium z zatopioną wkładką żeliwną.

Hamulce szczękowo-bębnowe są najczęściej stosowane w samochodach ciężarowych

oraz osobowych na tylnej osi pojazdu. W bardzo prosty sposób został rozwiązany w tych
układach hamulec postojowy.

Rys. 34. Hamulec bębnowy typu Simplex: 1) rozpieracz hydrauliczny (cylinderek hamulcowy), 2) okładziny

cierne, 3, 14) sprężyny ściągające, 4) sprężyna mechanizmu samoczynnej regulacji luzu, 5) szczęka
przeciwbieżna, 60 bęben hamulcowy, 7) dźwignia hamulca postojowego, 8) linka hamulca
postojowego, 9) kierunek obrotów przy jeździe do przodu, 10) termoelement, 11) nakrętka regulacyjna
z dźwignią kątową, 12) szczęka współbieżna, 13) tarcza nośna, 15) podpora szczęk [2, s. 42].

Mechanizmy regulacji luzu między szczękami hamulcowymi a bębnem

Mechanizm samoczynnej regulacji luzu opatentowany przez firmę Bosch i Bendix

charakteryzuje się bardzo precyzyjnym działaniem. Jeżeli luz pomiędzy bębnem a okładziną
powiększy się to sprężyna mechanizmu regulacji odciąga popychacz z nakrętką od tulejki
regulacyjnej umożliwiając obrót nakrętki regulacyjnej, co powoduje zmniejszenie powstałego
luzu. Umieszczony w układzie termoelement zapobiega regulacji luzu przy temperaturze
w bębnie powyżej 80°C z powodu rozszerzalności termicznej bębna, co doprowadziłoby do
zablokowania bębna po jego ostudzeniu.

Działanie podczas jazdy

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

33

Działanie podczas hamowania przy temperaturze poniżej 80°C

Działanie podczas hamowania przy temperaturze poniżej 80°C

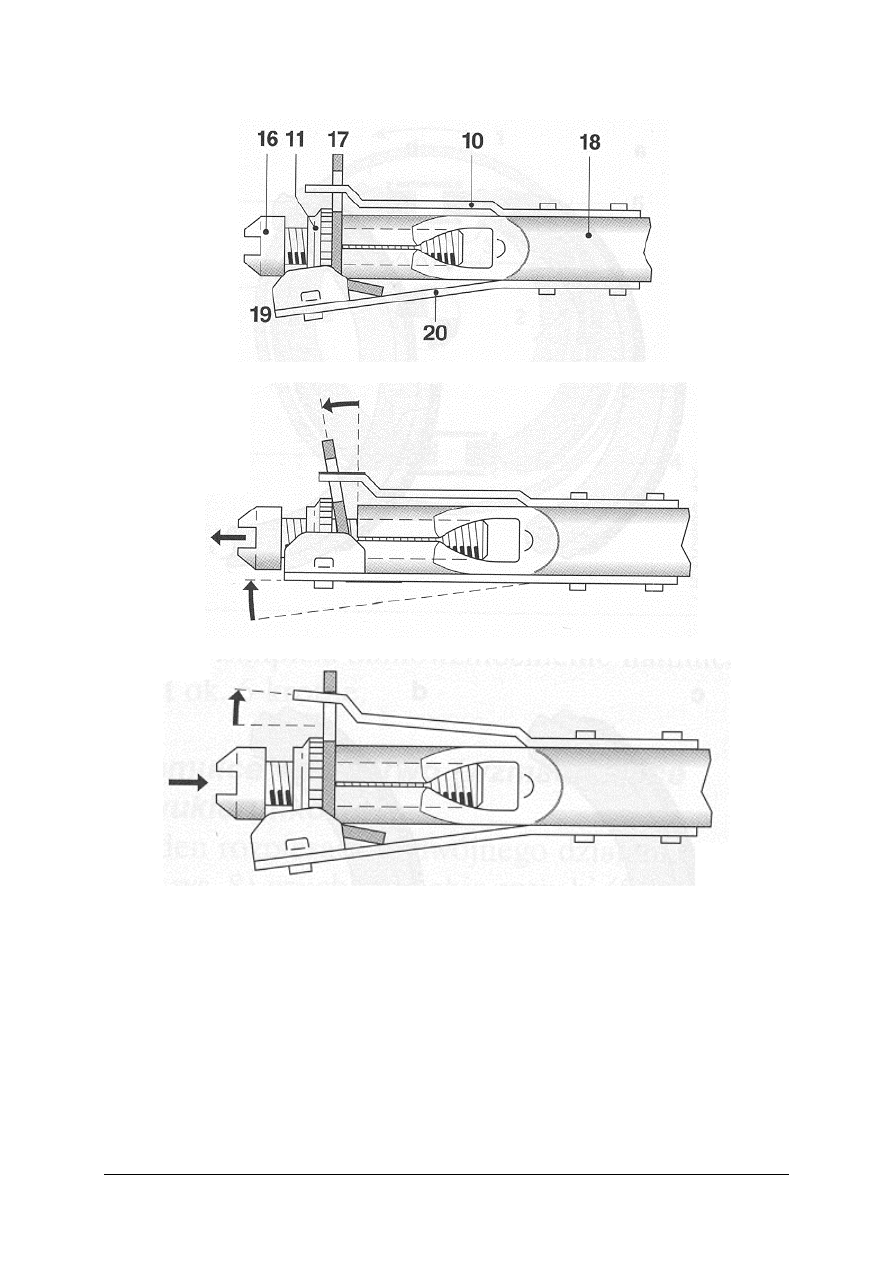

Rys. 35. Mechanizm samoczynnej regulacji luzu typu Bendix: 16) popychacz, 17) dźwignia kątowa, 18) tulejka,

19) zapadka, 20) dźwignia regulacyjna (pozostałe nazwy części są takie same jak w poprzednim
rysunku) [2, s. 43].

Inne automatyczne układy regulacji luzu to za pomocą podkładek ciernych, segmentu

zębatego, dźwigni rozpychającej, klina rozpierającego, lub zacisku Thermoclip.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

34

Rys. 36. Automatyczna regulacja luzu z podkładkami ciernymi [4, s. 60].

Rys. 37. Automatyczna regulacja luzu z segmentem zębatym [4, s. 60].

Rys. 38. Automatyczna regulacja za pomocą dźwigni rozpychającej [4, s. 61].

Rys. 39. Automatyczna regulacja za pomocą klina rozporowego [4, s. 97].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

35

Rys. 40. Automatyczna regulacja za pomocą zacisku Thermoclip [4, s. 61].

Innym sposobem regulacji luzu pomiędzy szczęką a bębnem jest mechanizm

mimośrodowy, ręczny mechanizm regulacji luzu przy rozpieraczu lub przy podporze albo za
pomocą klina rozpierającego.

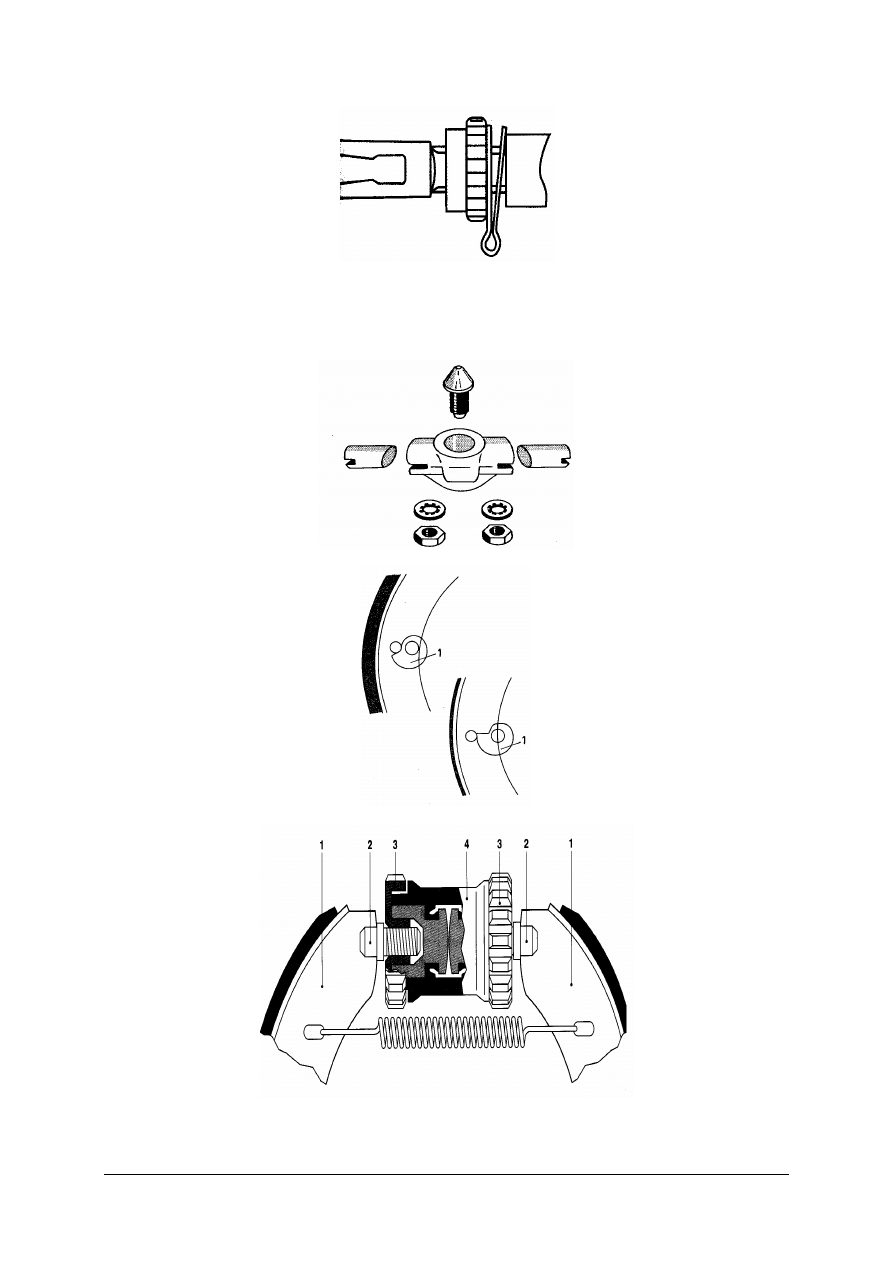

Rys. 41. Regulacja ręczna klinem rozpierającym [4, s. 58].

Rys. 42. Ręczny mechanizm regulacji mimośrodowy: 1) mimośrody [4, s. 58].

Rys. 43. Ręczny mechanizm regulacji przy rozpieraczu: 1) szczęka hamulcowa, 2) popychacz gwintowany,

3) kołpak regulowany z wieńcem zębatym, 4) rozpieracz hydrauliczny [2, s. 46].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

36

Hamulce tarczowe

W hamulcach tarczowych siła hamowania jest wytwarzana na powierzchni tarczy,

połączonej z kołem jezdnym. Zacisk hamulcowy jest przymocowany do nieruchomej części
samochodu.
Hamulec tarczowy wyparł bębnowy z powodu jego większej skuteczności działania,
możliwości przenoszenia większych nacisków przez wkładki cierne, lepsze chłodzenie oraz
mniejszą podatność na zanieczyszczenia drogowe.
Rozróżnia się hamulce o zacisku nieruchomym (stałym), pływającym i przesuwnym.

W hamulcu o zacisku nieruchomym po obu stronach tarczy znajdują się tłoczki

dociskające wkładki cierne (klocki hamulcowe).
Najczęściej zaciski hamulcowe obejmują tarczę od zewnątrz, ale spotyka się odmiany
z zaciskiem wewnętrznym.

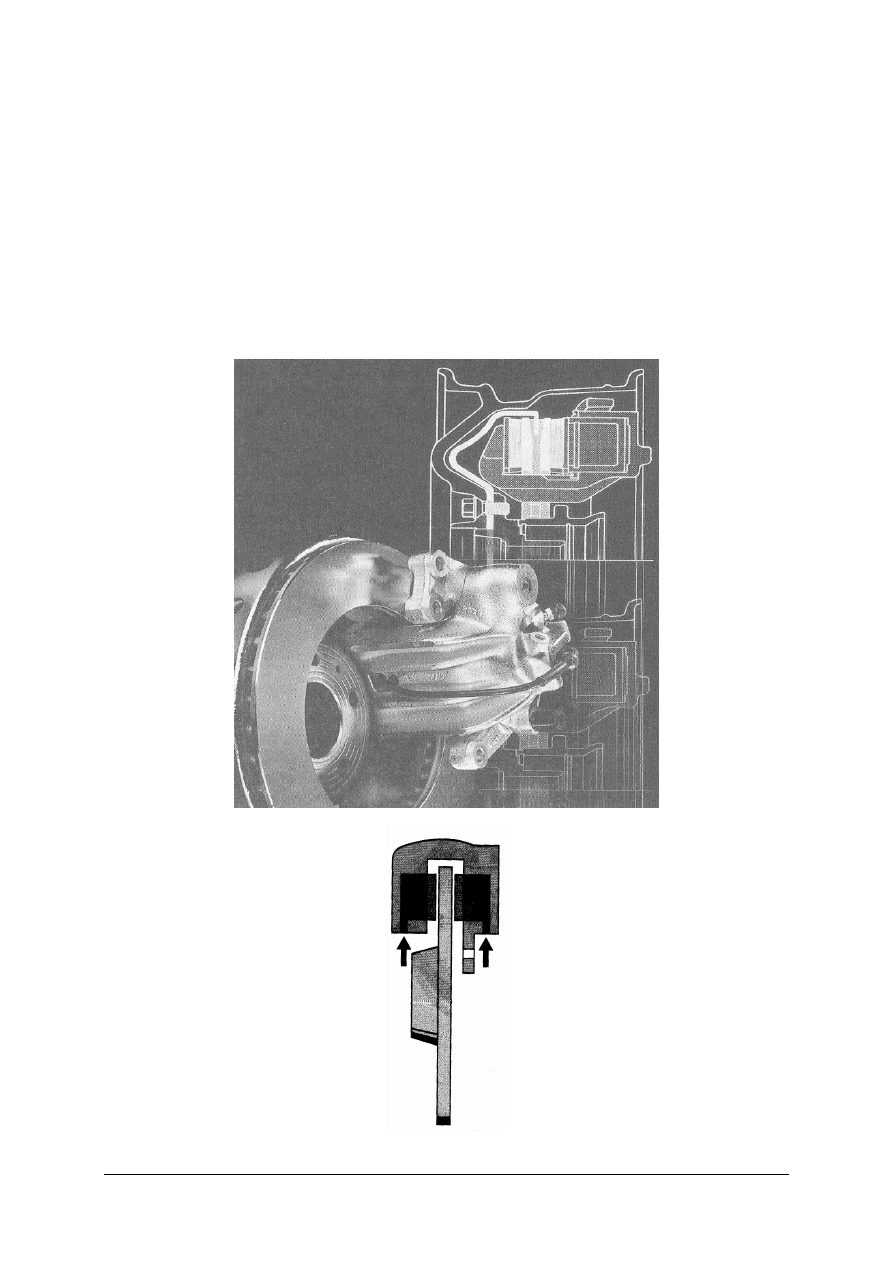

Rys. 44. Hamulec o zacisku wewnętrznym [4, s. 49].

Rys. 45. Hamulec o zacisku nieruchomym [2, s. 48]

.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

37

Rys. 46. Hamulec o zacisku pływającym [2, s. 48].

Rys. 47. Hamulec o zacisku przesuwnym [2, s. 48].


Budowa układu hamulcowego z przesuwnym zaciskiem hamulcowym

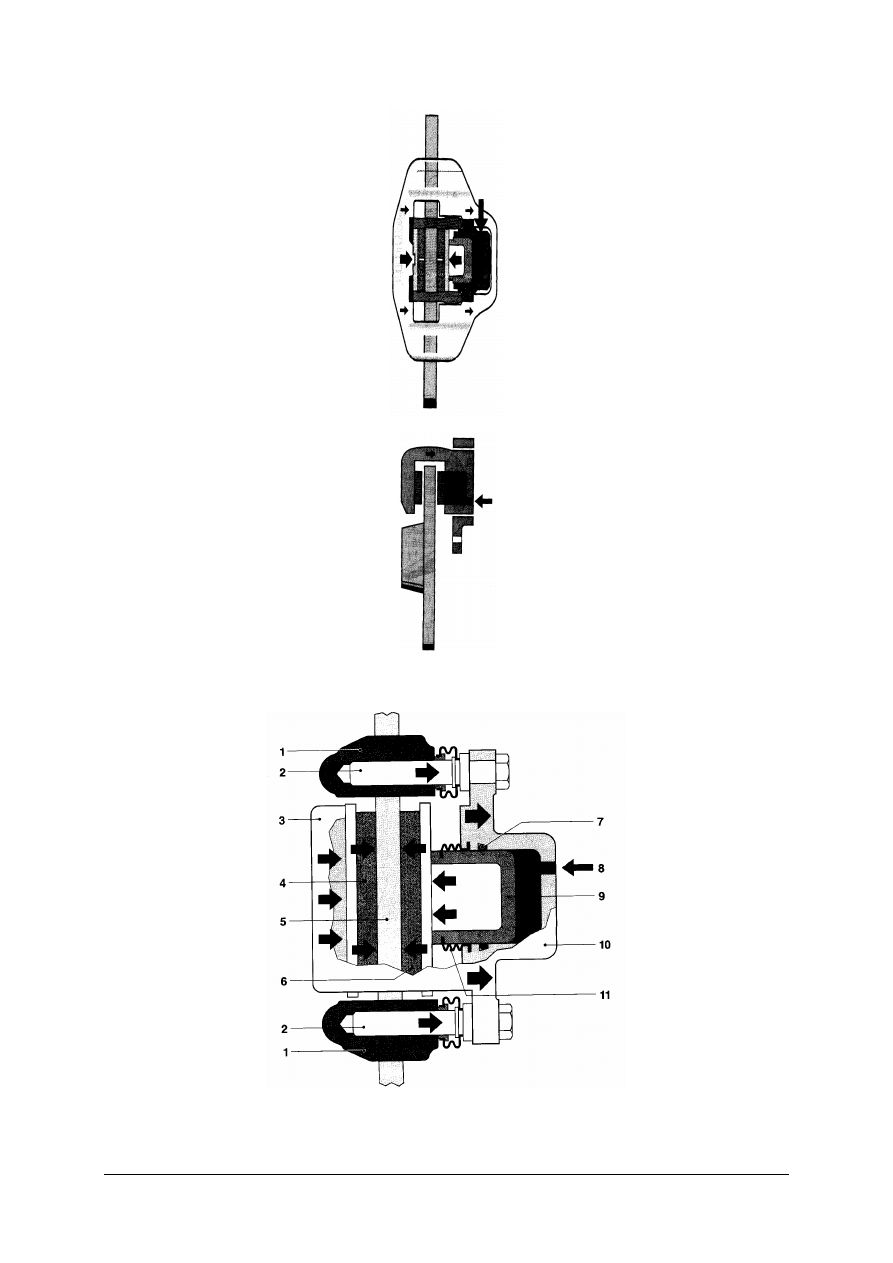

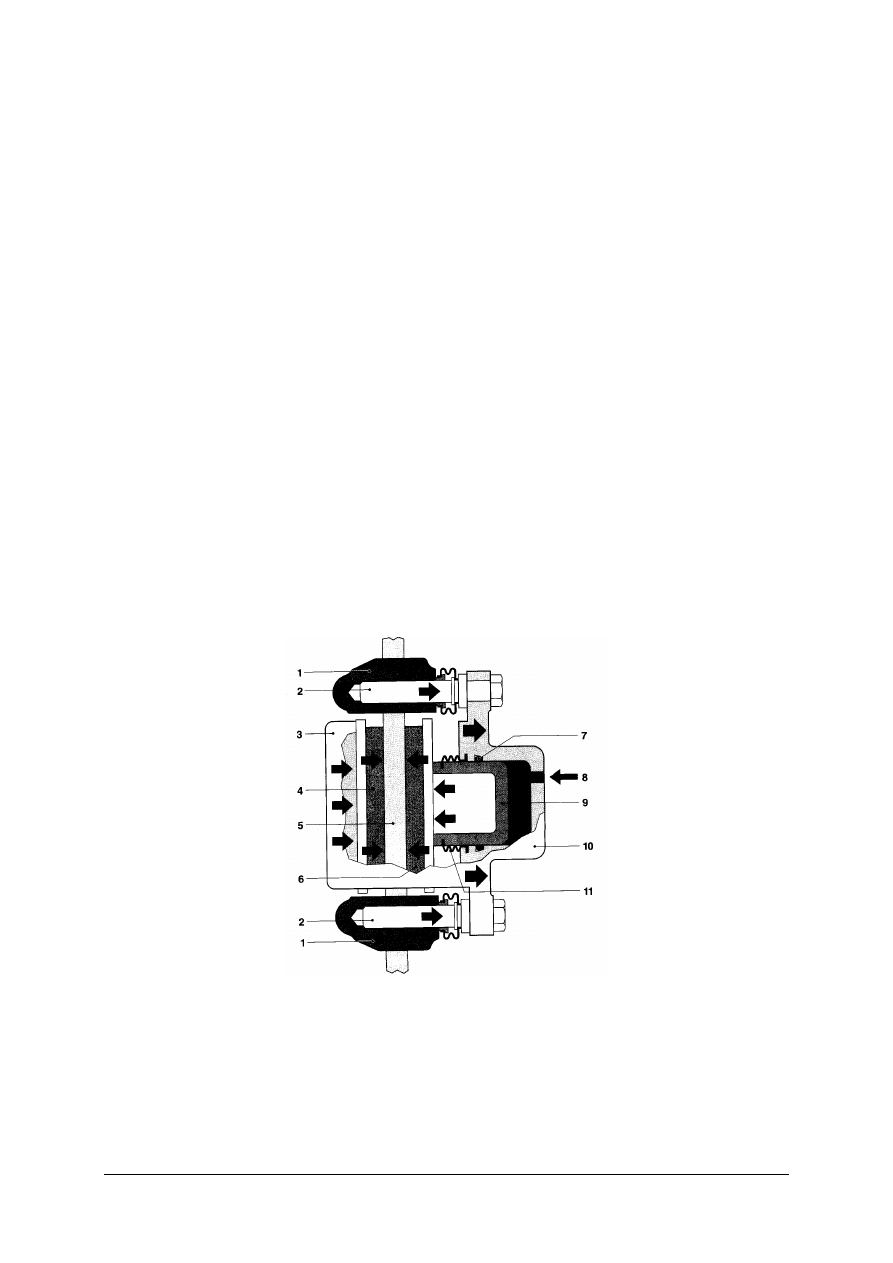

Rys. 48. Schemat hamulca o zacisku przesuwnym: 1) wspornik, 2) prowadnik, 3) podstawa obudowy,

4) zewnętrzna wkładka cierna, 5) tarcza hamulcowa, 6- wewnętrzna wkładka cierna, 7) uszczelniacz
tłoka, 8) króciec, 9) tłok, 10) pokrywa obudowy, 11) osłona przeciwpyłowa [2, s. 52].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

38

Ciśnienie wytworzone przez pompę hamulcową jest dostarczane do zacisków

hamulcowych gdzie oddziaływuje na tłok. W zależności od rodzaju zacisku występuje jeden
lub dwa tłoki, które przesuwają wkładki cierne. W przypadku zacisków przesuwnych
i pływających ruch drugiej wkładki jest spowodowany reakcją wynikającą z przesunięcia
ruchomej obudowy. W większych samochodach spotyka się po dwa tłoczki w jednej
obudowie zacisku w celu zwiększenia siły i równomierności docisku większych wkładek
ciernych do tarczy hamulcowej. Zadaniem uszczelniacza tłoka jest nie tylko zapewnienie
szczelności komory, ale również cofnięcie tłoka po zakończeniu hamowania oraz ustalenie
właściwego luzu między tarczą i wkładkami ciernymi.

Tarcze hamulcowe w czasie hamowania nagrzewają się do bardzo wysokiej temperatury,

dlatego coraz częściej stosuje się tarcze wentylowane od wewnątrz lub z zewnątrz.

W większości przypadków są one odlane z żeliwa szarego lub staliwa. W samochodach

sportowych stosuje się tarcze z włókien węglowych lub ceramiczne.

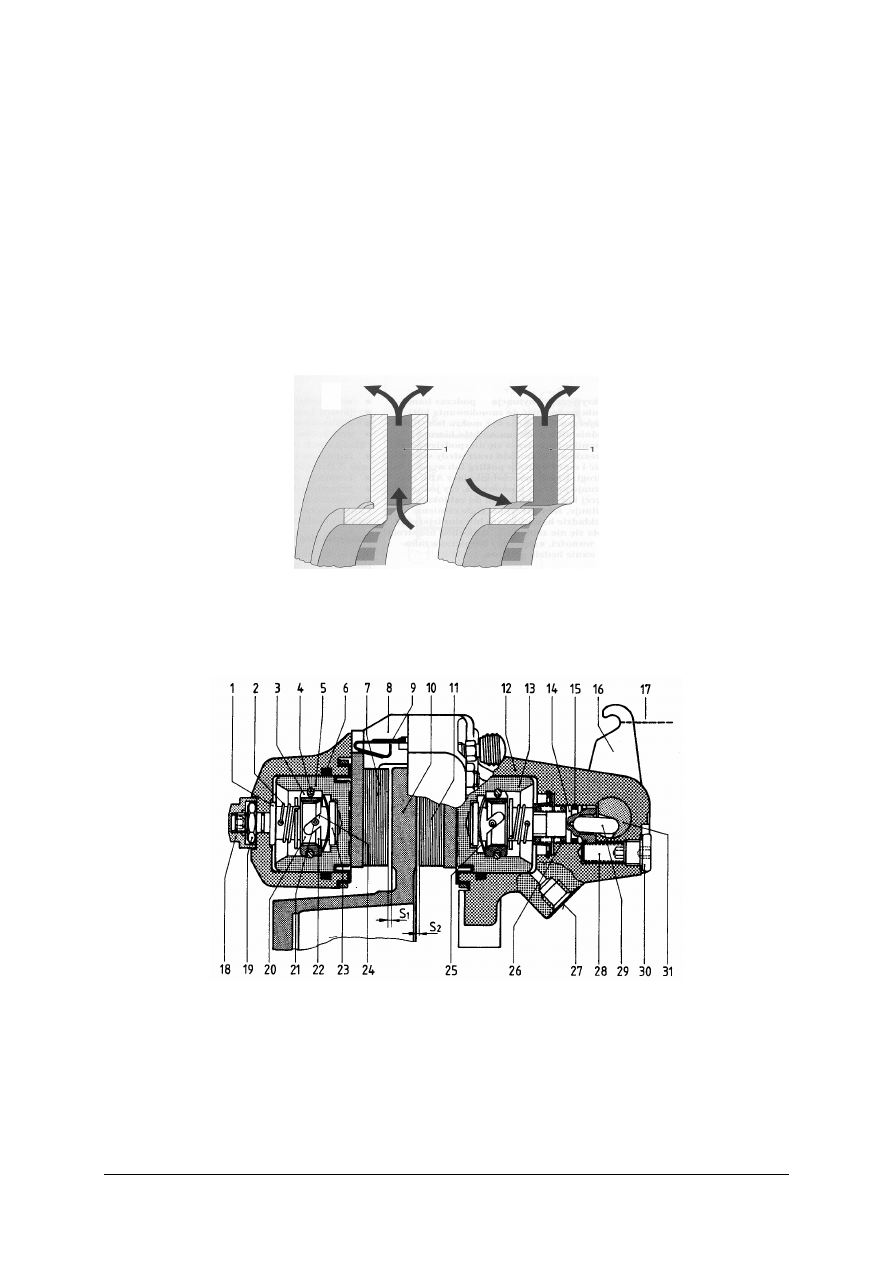

Rys. 49. Tarcza wentylowana od wewnątrz i z zewnątrz: 1) kanał chłodzący [2, s. 57].

Hamulce postojowe oparte na układach tarczowych są dużo bardziej skomplikowane niż

w układach bębnowych.
Przykład hamulca postojowego uruchamianego za pomocą popychacza z obrotowym
mechanizmem luzu przedstawiony jest na rysunku 50.

Rys. 50. Hamulec ze stałą obudową zacisku, uruchamiany za pomocą popychacza z obrotowym mechanizmem

regulacji luzu: 1) trzpień regulacyjny, 2) sprężyna, 3) tuleja zębata, 4) pierścień osadczy, 5) tłoczek,
6) pierścień uszczelniający, 7) wkładka hamulca, 8) obudowa zacisku, 9) sprężyna odpychająca, 10) tarcza
hamulcowa, 11) wkładka hamująca, 12) obudowa z kołnierzem, 13) tłoczek, 14) trzpień uruchamiający,
15) pierścień uszczelniający, 16) dźwignia uruchamiająca, 17) linka, 18) nakrętka kryjąca,
19) przeciwnakrętka, 20) zabierak, 21) kołek prowadzący, 22) stożek zabieraka, 23) tuleja gwintowana,
24) nakrętka prowadząca, 25) sprężyna tarczowa, 26) sprężyna dociskowa, 27) otwór wejściowy, 28) wałek
umożliwiający cofanie, 29) popychacz, 30) śruba zamykająca, 31) wałek uruchamiający [4, s. 53].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

39

Bardzo często stosuje się rozwiązanie polegające na połączeniu hamulca zasadniczego

tarczowego z postojowym bębnowym. Ten dodatkowy hamulec postojowy umieszczony jest
wewnątrz specjalnie ukształtowanej tarczy hamulcowej zwanej popularnie tarczobębnem.
Układ ten zawiera zalety obu tych rozwiązań.

We współczesnych pojazdach niektóre firmy stosują elektrycznie sterowany hamulec

postojowy, ułatwiający automatyczne sterowanie takie jak: samoczynne hamowanie pojazdu
po zaparkowaniu, płynne ruszanie z góry lub pod górę bez operowania przez kierowcę
hamulcem postojowym, sterowanie siłą docisku wkładek ciernych w zależności od
temperatury tarczy hamulcowej.


4.3.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie części wchodzą w skład tarczowego układu hamulcowego?
2. Jakie występują rodzaje układów tarczowych?
3. Jak zbudowany jest układ bębnowy?
4. Jakie występują odmiany bębnowego układu hamulcowego?
5. W jaki sposób następuje regulacja luzu między szczęką i bębnem?
6. Jakie zalety posiadają układy tarczowe i bębnowe?

4.3.3. Ćwiczenia


Ćwiczenie 1

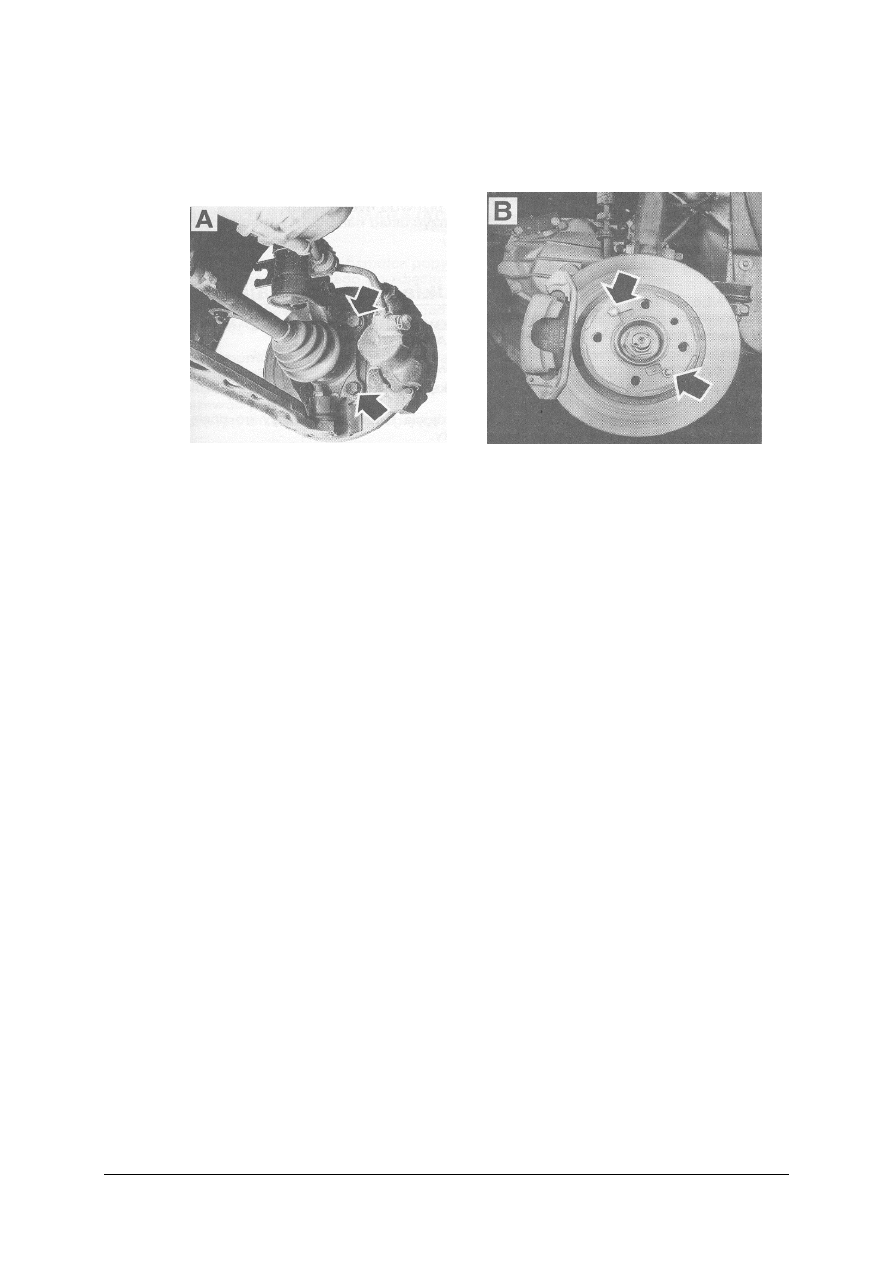

Odszukaj w pojeździe elementy układu tarczowego, scharakteryzuj ich budowę

i działanie. Nazwij wskazane części.

Rysunek do ćwiczenia 1 [5, s. 289].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

40

1

.....................................................................................................

2

.....................................................................................................

3

.....................................................................................................

4

.....................................................................................................

5

.....................................................................................................

6

.....................................................................................................

7

.....................................................................................................

8

.....................................................................................................

9

.....................................................................................................

10 ...................................................................................................
11 ...................................................................................................

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) dokonać analizy rysunku układu,
2) odszukać w pojeździe wskazane części,
3) zapisać nazwy wskazanych części,
4) zaprezentować rozwiązanie zadania.

Wyposażenie stanowiska pracy:

samochód z tarczowym układem hamulcowym,

modele tarczowych układów hamulcowych,

literatura zgodna z punktem 6 poradnika dla ucznia.


Ćwiczenie 2

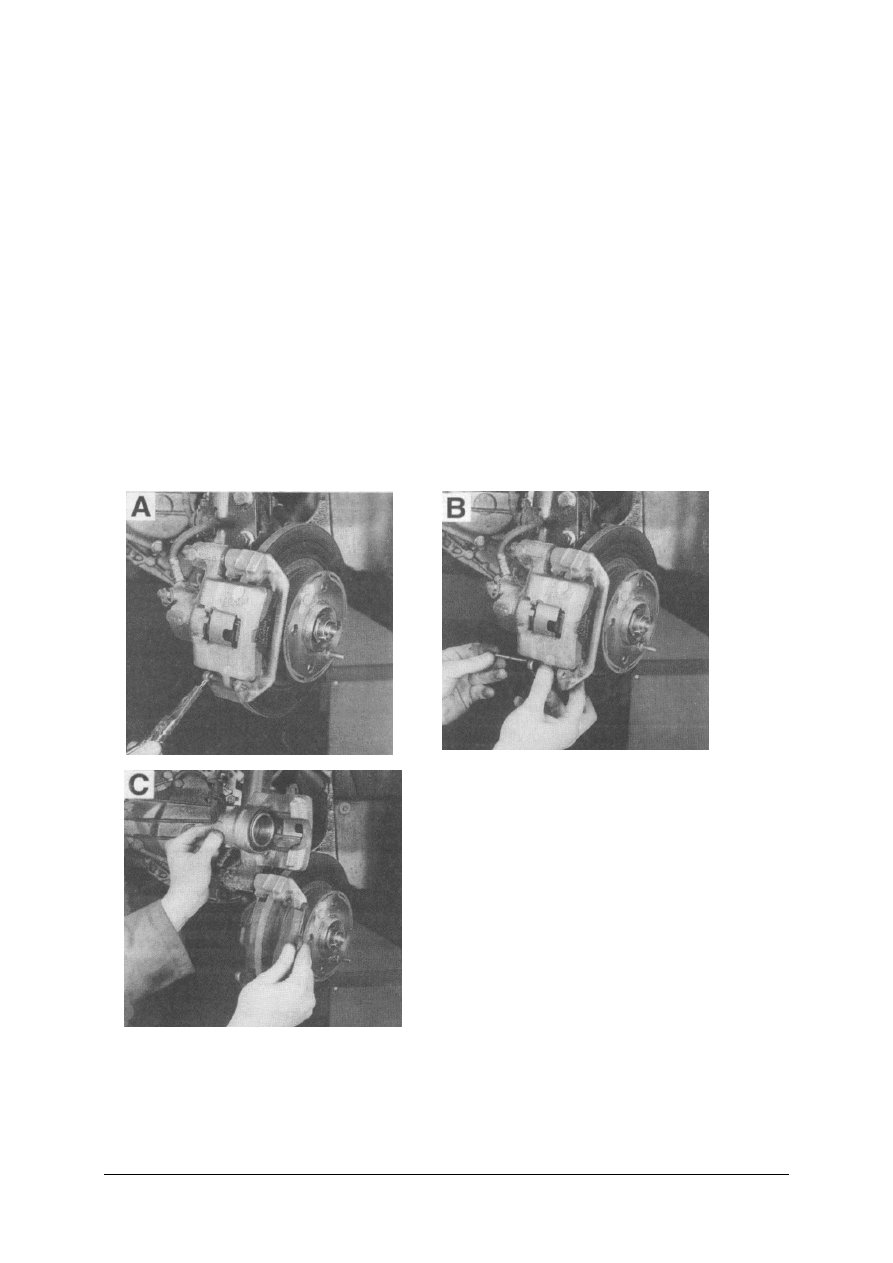

Odszukaj w pojeździe elementy układu tarczowego, scharakteryzuj ich budowę

i działanie. Nazwij wskazane części.

Rysunek do ćwiczenia 2 [2, s. 42].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

41

1

.....................................................................................................

2

.....................................................................................................

3

.....................................................................................................

4

.....................................................................................................

5

.....................................................................................................

6

.....................................................................................................

7

.....................................................................................................

8

.....................................................................................................

9

.....................................................................................................

10 .....................................................................................................
11 .....................................................................................................
12 .....................................................................................................
13 .....................................................................................................
14 .....................................................................................................
15 .....................................................................................................

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) dokonać analizy rysunku układu,
2) odszukać w pojeździe wskazane części,
3) zapisać nazwy wskazanych części,
4) zaprezentować rozwiązanie zadania.

Wyposażenie stanowiska pracy:

samochód z bębnowym układem hamulcowym,

modele bębnowych układów hamulcowych,

literatura zgodna z punktem 6 poradnika dla ucznia.

4.3.4. Sprawdzian postępów


Czy potrafisz:

Tak

Nie

1) wyjaśnić budowę tarczowego układu hamulcowego?

2) wyjaśnić budowę bębnowego układu hamulcowego?

3) wyjaśnić zasadę działania mechanizmów samoregulacji luzu szczęk?

4) wyjaśnić działanie tarczowych układów hamulcowych?

5) wyjaśnić działanie bębnowych układów hamulcowych?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

42

4.4. Weryfikacja i naprawa układów hamulcowych


4.4.1. Materiał nauczania


Ocenę skuteczności działania układu hamulcowego najkorzystniej przeprowadzić przy

pomocy urządzeń do pomiaru równomierności i siły hamowania w pojeździe.

Weryfikacja elementów składowych układów hamulcowych polega na wykonaniu

demontażu układu, dokonaniu pomiarów i badań oraz analizie uzyskanych wyników.

Weryfikacja i naprawa elementów tarczowego układu hamulcowego

Pomiaru grubości okładzin wkładek ciernych dokonujemy suwmiarką zgodnie

z instrukcją serwisową, to jest mierząc grubość całej wkładki lub tylko jej okładziny ciernej.
W przypadku stwierdzenia niewystarczającej grubości należy dokonać ich wymiany we
wszystkich kołach danej osi. Wymiana wkładek ciernych jest konieczna również w przypadku
rozwarstwienia, zaolejenia lub przegrzania (spalenia) okładzin wkładek ciernych. W tym celu
należy w zależności od konstrukcji zdjąć lub podnieść jednostronnie korpus zacisku,
wcześniej odkręcając odpowiednie śruby lub usuwając jego zabezpieczenia i sprężyny.









Rys. 51. Sposób wymiany wkładek ciernych [1, s. 252].


Przed założeniem nowych wkładek (klocków hamulcowych) konieczne jest dokładne

oczyszczenie wszystkich prowadnic klocków i korpusu zacisku oraz delikatnie je
przesmarowanie odpowiednim do tego celu środkiem smarnym. Krawędzie tarczy
hamulcowej należy usunąć przy pomocy skrobaka.


A – wyjmowanie zawleczki,
B – wyjmowanie sworznia dolnego,
C – wyjmowanie wkładek ciernych.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

43

Celowe jest dokonanie weryfikacji tłoka i jego uszczelnień oraz kilkukrotne wciśnięcie go do
wnętrza zacisku przy pomocy narzędzia specjalnego. Należy zwrócić uwagę, aby płyn
hamulcowy nie wyciekł ze zbiorniczka.

W przypadku hamulców tarczowych z hamulcem postojowym zamiast wciskania tłoczka

należy go wkręcić do środka.

Hamulec postojowy sterowany elektrycznie wymaga cofnięcia tłoczka i jego ustawienia

początkowego przy pomocy komputera diagnostycznego lub właściwej śruby. Należy zawsze
postępować zgodnie z dokumentacją serwisową.

Wymiana tłoka lub jego uszczelnień wymaga demontażu całego korpusu po uprzednim

odkręceniu przewodu hamulcowego i jego zabezpieczeniu przed wylaniem płynu. Tłok
najłatwiej wyjąć z korpusu używając ciśnienia płynu lub sprężonego powietrza. Podczas
montażu należy zachować czystość oraz stosować odpowiednie środki smarne (smar do
tłoczków). Osłonę przeciwpyłową można wymienić bez demontażu korpusu.

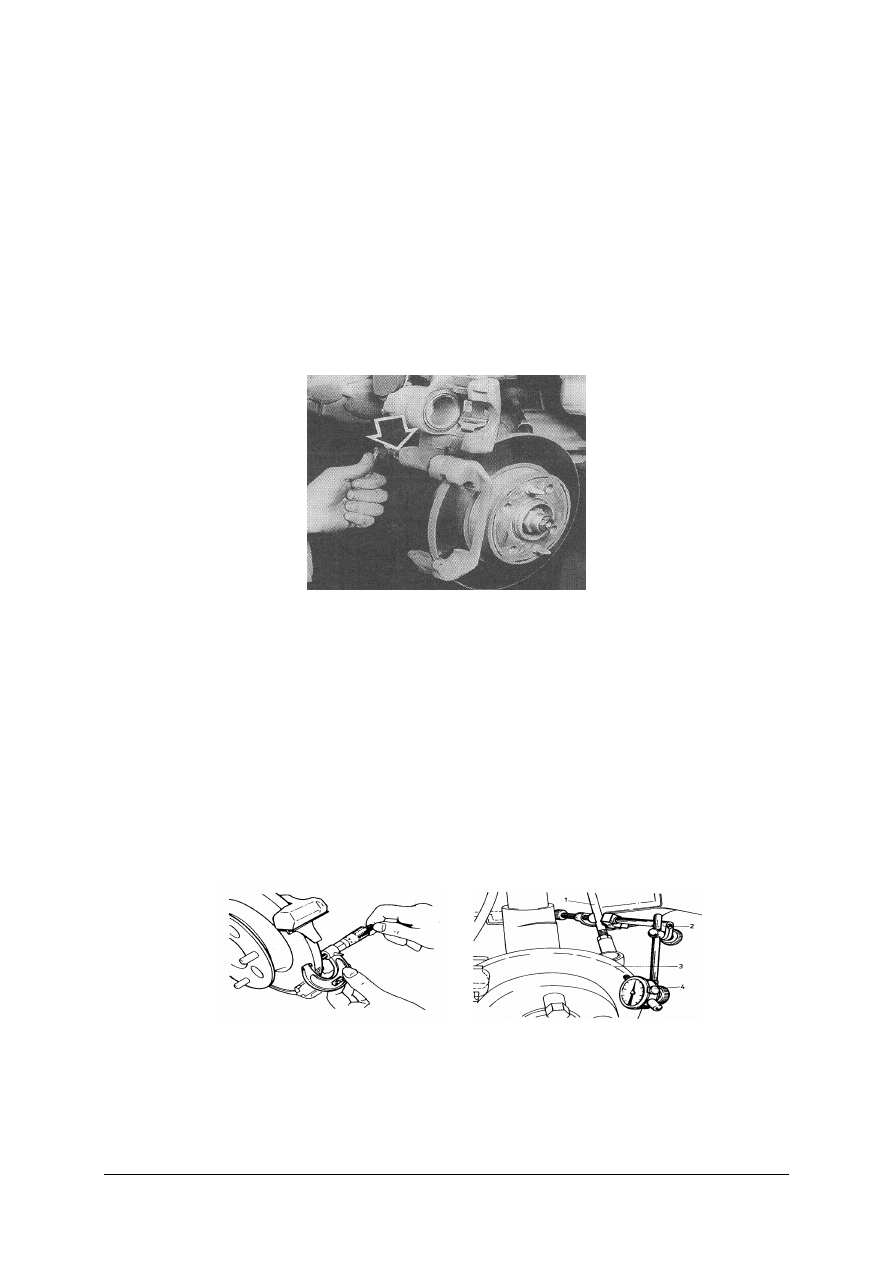

Rys. 52. Sposób wymontowania korpusu zacisku [1, s. 252].

W układzie hamulcowym często są stosowane śruby o podwyższonej wytrzymałości

z gwintem drobnozwojowym i niedopuszczalne jest ich zamienianie na zwykłe. Technologia
montażu wymaga często stosowania nowych śrub, używania klejów do połączeń gwintowych
oraz dokręcania ich przepisowym momentem obrotowym. Z uwagi na ważność tego układu
należy zawsze przestrzegać instrukcji serwisowej pojazdu.
Po montażu konieczne jest kilkukrotne naciśnięcie pedału hamulca w celu dosunięcia
wkładek ciernych do tarczy hamulcowej. Jakość dokonanej naprawy winna być sprawdzona
przy pomocy urządzeń rolkowych lub płytowych.

Tarcze hamulcowe należy wymienić w przypadku zużycia ich grubości poniżej normy

lub w przypadku ich uszkodzenia (rysy, pęknięcia, bicie poprzeczne). Pomiar grubości
dokonujemy mikrometrem w miejscu maksymalnego zużycia a bicia przy pomocy czujnika
zegarowego z podstawką.







Rys. 53. Sposób pomiaru tarczy hamulcowej: 1) drążek kierowniczy, 2) uchwyt czujnik, 3) tarcza hamulcowa,

4) czujnik zegarowy [8, s. 185].

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

44

Do wymiany tarczy jest konieczny demontaż wspornika zacisku oraz czasami piasty koła.

Zdarza się, iż nie jest możliwe zdjęcie tarczy nawet przy pomocy ściągacza, wtedy pomocne
jest jej nacięcie w celu rozluźnienia połączenia. Uderzenia młotka wpływają bardzo
niekorzystnie na elementy układu kierowniczego.

Rys. 54. Sposób demontażu tarczy hamulcowej: A) śruby wspornika zacisku, B) śruby tarczy hamulcowej [1, s. 253].

Przed montażem nowej tarczy należy bardzo starannie wyczyścić piastę, aby tarcza

prawidłowo została osadzona. Tarcze są zakonserwowane olejem, więc należy je dokładnie
zmyć na przykład zmywaczem do tarcz. Tarcze hamulcowe wymieniamy parami stosując
nowe wkładki cierne.

W większych samochodach stosuje się przetaczanie tarcz hamulcowych (najlepiej

urządzeniem umożliwiającym wykonanie tego na osi pojazdu).

Naprawa pompy hamulcowej najczęściej polega na jej wymianie. Zestawy naprawcze

umożliwiają wymianę uszczelnień tłoczków, co jest celowe w przypadku dobrego stanu
gładzi cylindra pompy. Po wymianie pompy należy wyregulować długość popychacza,
wpływającego na skok pedału hamulcowego.

Naprawa korektorów sił hamowania najczęściej sprowadza się do ich wymiany. Korektor

obciążenia należy po montażu wyregulować zgodnie z dokumentacją serwisową.

Przewody hamulcowe podlegają wymianie z powodu korozji, pęknięć oraz zjawiska

starzenia gumy. Sztywne przewody często są obcinane na wymiar, nie posiadają końcówek,
dlatego należy je roztłoczyć po wcześniejszym nałożeniu końcówek. Zamontowany przewód
nie może być skręcony ani zagięty, powinien być umocowany we wszystkich uchwytach tak,
aby nie zachodziło zjawisko jego ocierania o inne elementy pojazdu. Po wymianie
przewodów i innych elementów należy napełnić układ hamulcowy płynem, odpowietrzyć go
oraz sprawdzić szczelność układu poprzez dłuższe naciśnięcie pedału hamulca. Pedał musi
stawiać opór i nie może się zapadać.

Uszkodzone podciśnieniowe urządzenie wspomagające podlega wymianie. Objawem

jego niesprawności jest konieczność zwiększonego nacisku na pedał hamulca. Jego badanie
polega na kilkukrotnym naciśnięciu na pedał hamulca przy wyłączonym silniku,
przytrzymaniu wciśniętego pedału i uruchomieniu silnika. Przy prawidłowo funkcjonującym
układzie pedał powinien samoczynnie „się obniżyć”.
W przypadku braku wspomagania należy najpierw sprawdzić występowanie właściwego
podciśnienia oraz sprawność zaworu zwrotnego.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

45

Naprawa elementów bębnowego układu hamulcowego

Większość elementów jest identyczna w tarczowym jak i w bębnowym układzie, dlatego

omówione zostaną tylko te elementy, które nie zostały omówione.

Zużyte, uszkodzone lub zatłuszczone szczęki hamulcowe w samochodach osobowych

i dostawczych najczęściej wymienia się na nowe. W samochodach ciężarowych i autobusach
stosuje się nitowanie okładzin ciernych do szczęki hamulcowej. Weryfikacja szczęki polega
na pomiarze jej grubości. Grubość okładzin w większości pojazdów nie powinna wynosić
mniej niż 1,5 mm, dokładne dane podaje dokumentacja serwisowa.
W niektórych pojazdach istnieją otwory kontrolne umożliwiające wzrokową weryfikację
szczęk.

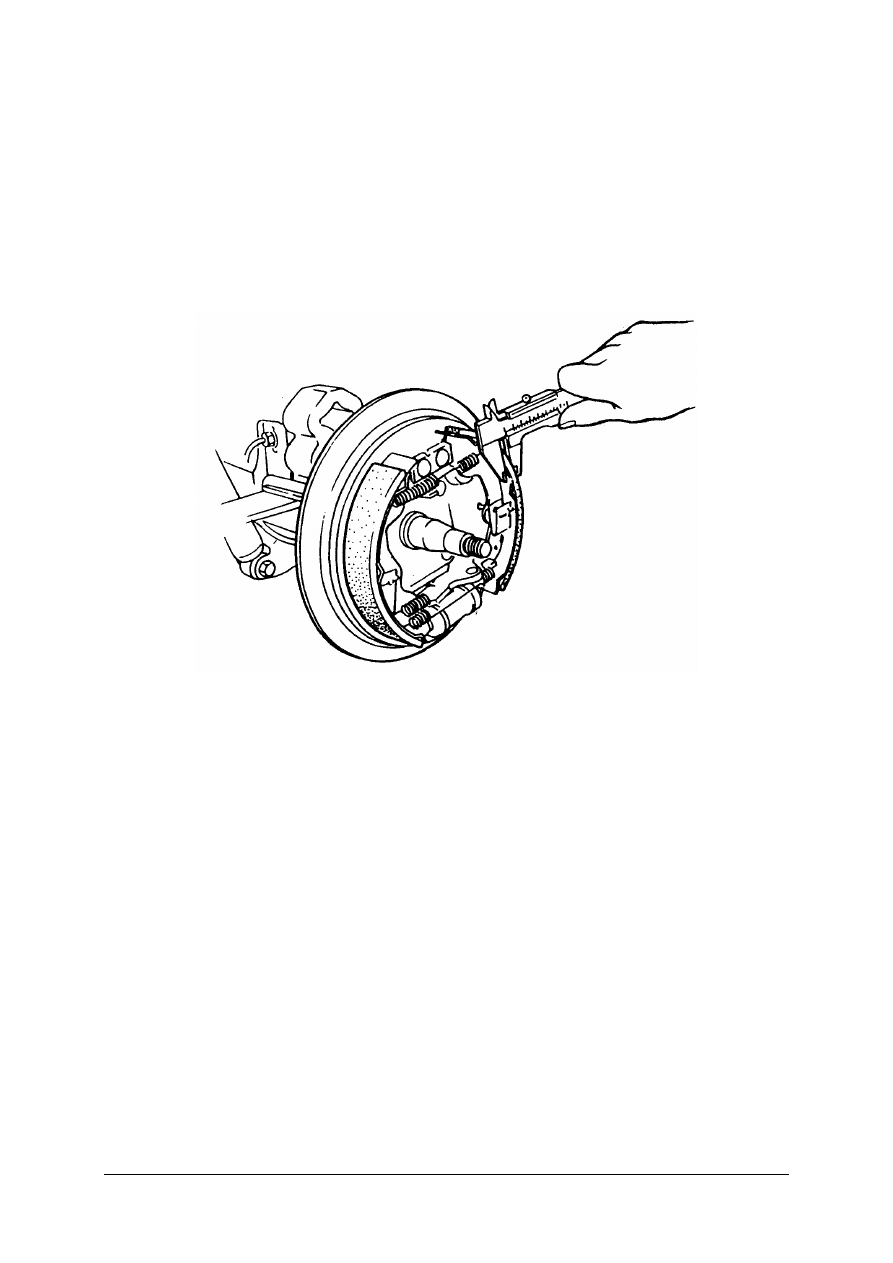

Rys. 55. Sposób pomiaru grubości szczęk hamulcowych [8, s. 183]

.

W szczękach po długim okresie pracy oprócz okładzin zużywają się także powierzchnie

współpracujące z rozpieraczami i dźwigienkami. W klejonych okładzinach dochodzi czasami
do jej odklejenia.

Bębny hamulcowe zużywają się zwiększając swoją średnicę oraz powstaje odchyłka

kształtu- owalność. Pomiar średnicy bębna najlepiej wykonać średnicówką lub suwmiarką
(jest to utrudnione ze względu na powstający kołnierz). Dopuszcza się przetaczanie
powierzchni bębna nie powiększając jego średnicy więcej niż o 1–2 mm. Maksymalną
dopuszczalną średnicę bębna podaje dokumentacja serwisowa. Przetaczanie bębna jest
zabiegiem trudnym ze względu na konieczność zachowania osiowości.
Zużyte bębny najczęściej wymienia się na nowe. Po wymianie bębnów i szczęk może być
konieczna regulacja luzu między szczęką a bębnem.

Rozpieracze hydrauliczne najczęściej wymienia się na nowe, ich naprawa jest

nieopłacalna.

Jeżeli nie istnieje mechanizm samoregulacji hamulca ręcznego to okresowo należy

dokonać jego regulacji.

Uszkodzone sprężyny, zabezpieczenia, rozpieracze mechaniczne, mechanizmy korekcji

luzu czy linki hamulca ręcznego wymieniamy na nowe.

Podstawową czynnością obsługową hydraulicznych mechanizmów hamulcowych jest

kontrola, uzupełnianie oraz wymiana płynu hamulcowego. We współczesnych samochodach
podlega on wymianie po 2, 3 latach. Najłatwiej przeprowadzić wymianę płynu przy pomocy
urządzenia ciśnieniowego, nie jest wtedy potrzebna druga osoba.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

46

Tradycyjnym sposób odpowietrzania układu wymaga współpracy dwóch osób.

Odpowietrzanie rozpoczyna się od najdalszego koła od pompy hamulcowej. Kilkakrotnie
naciskamy pedał hamulca na końcu przytrzymując wciśnięty, w tym czasie druga osoba lekko
odkręca odpowietrznik rozpieracza. Nie zwalniamy hamulca do czasu zakręcenia
odpowietrznika. Powtarzamy te czynności kilka razy, aż zacznie wypływać czysty płyn bez
powietrza. W samochodach z układem ABS odpowietrzanie i wymianę płynu należy wykonać
przy pomocy komputera diagnostycznego. Płyn hamulcowy jest szkodliwy dla środowiska,
niszczy powierzchnie lakierowane. Zużyty płyn należy utylizować zgodnie z obowiązującymi
przepisami.

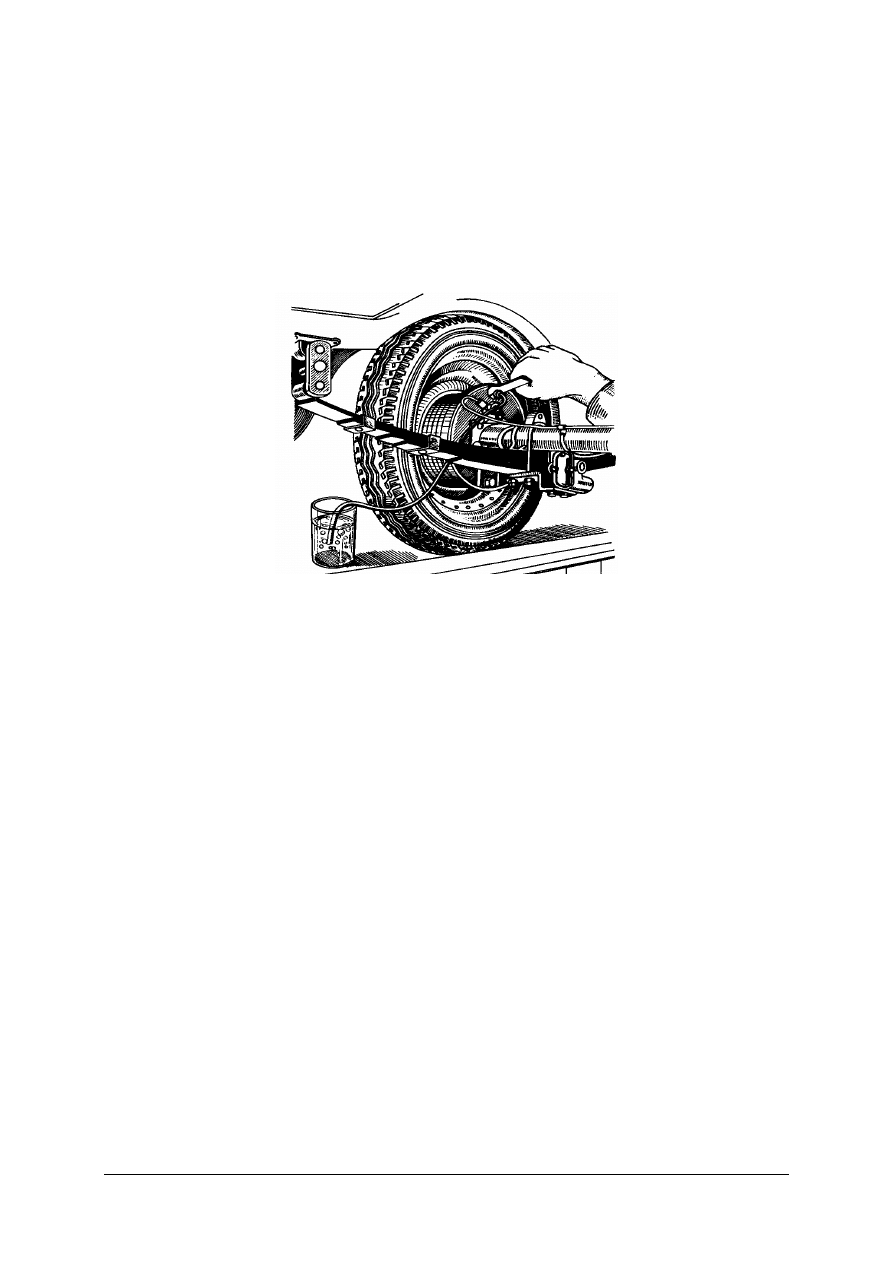

Rys. 56. Tradycyjny sposób odpowietrzania układu hamulcowego [6, s. 93]

.


Naprawa pneumatycznego układu uruchamiania hamulców

Oprócz zużycia eksploatacyjnego szczęk, bębnów, tarcz i klocków hamulcowych

najczęściej naprawie podlega instalacja sprężonego powietrza z powodu jej nieszczelności.
Podstawowym wskaźnikiem poprawnej pracy układu jest panujące układzie ciśnienia w oraz
jego spadek. Uszkodzone przewody, zawory wymieniamy na nowe lub wymieniamy ich
uszczelnienia.
Siłowniki hamulcowe podlegają regeneracji w specjalistycznych warsztatach.
Ź

ródło sprężonego powietrza (sprężarka) podlega okresowej obsłudze lub naprawie- regulacja

naciągu paska klinowego, jego wymiana, kontrola lub wymiana oleju sprężarki, odwadnianie
układu pneumatycznego, uzupełnianie płynu w odmrażaczu cieczowym.

Diagnostyka i naprawa układów ABS

Układy ABS samoczynnie przeprowadzają test diagnozy, informując kierowcę o jego

stanie poprzez lampkę kontrolną układu. Pełną diagnostykę można wykonać przy pomocy
komputera diagnostycznego.

Zespół hydrauliczny wraz ze sterownikiem podlega wymianie lub regeneracji

w specjalistycznych zakładach elektronicznych. Czujniki prędkości obrotowej kół w razie
uszkodzenia podlegają wymianie. Brak sygnału któregoś czujnika może być spowodowany
uszkodzeniem pierścienia nadawczego, zbyt dużą szczeliną powietrzną, nadmiernym luzem
piasty, uszkodzeniem łożyska piasty lub jego nieprawidłowym montażem. Pierścień
nadawczy układu ABS może znajdować się w łożysku, dlatego istotny jest sposób jego
montażu.
Przewody, bezpieczniki oraz złącza instalacji elektrycznej mogą wymagać wymiany lub
naprawy po zlokalizowaniu miejsca wystąpienia usterki.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

47

4.4.2. Pytania sprawdzające

Odpowiadając na pytania, sprawdzisz, czy jesteś przygotowany do wykonania ćwiczeń.

1. Jakie czynności należy wykonać w czasie obsługi układu hamulcowego?
2. W jaki sposób należy zweryfikować układ tarczowy?
3. Jak przebiega wymiana tarcz hamulcowych?
4. W jaki sposób należy sprawdzić prawidłowość działania układu hamulcowego?
5. Jakie czynności należy wykonać podczas obsługi pneumatycznego układu hamulcowego?
6. Jakie zasady bhp obowiązują podczas obsługi układu hamulcowego?


4.4.3. Ćwiczenia


Ćwiczenie 1

Wykonaj demontaż tarcz hamulcowych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy,
2) określić rodzaj zastosowanego zacisku hamulcowego i sposób jego demontażu,
3) sprawdzić stan techniczny narzędzi przez ich wzrokowe oględziny,
4) zdemontować zacisk hamulcowy oraz jego wspornik,
5) zdemontować tarcze hamulcowe,
6) zaprezentować wykonaną pracę.


Wyposażenie stanowiska pracy:

samochód na podnośniku (najlepiej dwukolumnowym),

dokumentacja serwisowa,

zestaw narzędzi,

klucz dynamometryczny,

literatura zgodna z punktem 6 poradnika dla ucznia.


Ćwiczenie 2

Dokonaj weryfikacji tarcz hamulcowych.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) przeczytać instrukcje obsługi narzędzi i sprzętu pomiarowego,
2) zorganizować stanowisko pracy,
3) określić rodzaje pomiarów i scharakteryzować je,
4) dobrać sprzęt pomiarowy do wykonania ćwiczenia,
5) sprawdzić stan techniczny narzędzi przez ich wzrokowe oględziny,
6) wykonać pomiar grubości tarczy oraz wartości bicia,
7) zanotować wyniki pomiaru,
8) zaprezentować wykonaną pracę.


Wyposażenie stanowiska pracy:

samochód ustawiony na podnośniku,

instrukcje obsługi narzędzi i sprzętu pomiarowego,

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

48

dokumentacja serwisowa,

narzędzia i sprzęt pomiarowy,

literatura zgodna z punktem 6 poradnika dla ucznia.


Ćwiczenie 3

Dokonaj wymiany szczęk hamulcowych oraz regulacji hamulca pomocniczego.

Sposób wykonania ćwiczenia

Aby wykonać ćwiczenie, powinieneś:

1) zorganizować stanowisko pracy,
2) określić sposób demontażu bębna hamulcowego,
3) dobrać narzędzia do wykonania ćwiczenia,
4) sprawdzić stan techniczny narzędzi przez ich wzrokowe oględziny,
5) zdemontować bębny oraz szczęki hamulcowe,
6) zamontować nowe szczęki i bębny,
7) wyregulować cięgno hamulca pomocniczego,
8) zaprezentować wykonaną pracę.


Wyposażenie stanowiska pracy:

samochód ustawiony na podnośniku,

szczęki hamulcowe,

zestaw narzędzi,

dokumentacja serwisowa,

literatura zgodna z punktem 6 poradnika dla ucznia.


4.4.4. Sprawdzian postępów

Czy potrafisz:

Tak

Nie

1) zweryfikować układ hamulcowy?

2) zdemontować elementy tarczowego układu hamulcowego?

3) zdemontować elementy bębnowego układu hamulcowego?

4) zmontować elementy tarczowego układu hamulcowego?

5) zmontować elementy bębnowego układu hamulcowego?

6) naprawić układ hamulcowy?

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

49

5. SPRAWDZIAN OSIĄGNIĘĆ

Instrukcja dla ucznia

1. Przeczytaj uważnie instrukcję.
2. Podpisz imieniem i nazwiskiem kartę odpowiedzi.
3. Zapoznaj się z zestawem zadań testowych.
4. Test zawiera 20 zadań dotyczących budowy, działania oraz weryfikacji i naprawy

układów hamulcowych. Zadania są wielokrotnego wyboru i tylko jedna odpowiedź jest
prawidłowa.

5. Udzielaj odpowiedzi tylko na załączonej karcie odpowiedzi:

w pytaniach wielokrotnego wyboru zaznacz prawidłową odpowiedź X (w przypadku
pomyłki należy błędną odpowiedź zaznaczyć kółkiem, a następnie ponownie
zakreślić odpowiedź prawidłową).

6. Pracuj samodzielnie, bo tylko wtedy będziesz miał satysfakcję z wykonanego zadania.
7. Kiedy udzielenie odpowiedzi będzie Ci sprawiało trudność, wtedy odłóż jego

rozwiązanie na później i wróć do niego, gdy zostanie Ci wolny czas.

8. Czas trwania testu – 45 minut.
9. Maksymalna liczba punktów, jaką można osiągnąć za poprawne rozwiązanie testu

wynosi 20 pkt.


Celem przeprowadzanego pomiaru dydaktycznego jest sprawdzenie poziomu wiadomości

i umiejętności, jakie zostały ukształtowane w wyniku zorganizowanego procesu kształcenia
w jednostce modułowej Wykonywanie naprawy układów hamulcowych. Spróbuj swoich sił.
Pytania nie są trudne i jeżeli zastanowisz się, to na pewno udzielisz odpowiedzi.

Powodzenia

Zestaw zadań testowych


1. W hydraulicznych układach uruchamiania hamulców stosuje się właściwość

a) przenikalności cieplnej.
b) ściśliwości cieczy.
c) nieściśliwości cieczy.
d) braku przenikalności cieplnej.


2. W układach hamulcowych jest wykorzystane zjawisko

a) tarcia.
b) indukcji.
c) elektryzowania.
d) promieniowania.

3. Najwyższą temperaturę wrzenia posiada płyn

a) R 3.
b) DA 1.
c) DOT 3.
d) DOT 4.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

50

4. Pompy dwusekcyjne są stosowane w celu

a) utrzymywania wysokiego ciśnienia płynu w całym zakresie pracy.
b) szybkiej reakcji układu.
c) zwiększenia bezpieczeństwa.
d) prostej regulacji układu.


5. Siła hamowania kół tylnych w samochodzie osobowym jest

a) większa niż przednich.
b) mniejsza niż przednich.
c) równa sile kół przednich.
d) zawsze stała.


6. Płyn hamulcowy posiada oznaczenie

a) Prodiol.
b) Borygo.
c) DOT 4.
d) R 134 a.


7. Płyny hamulcowe charakteryzują się

a) wysoką temperaturą wrzenia.
b) niską temperaturą wrzenia.
c) dużą lotnością.
d) małą szkodliwością dla środowiska.


8. Podciśnieniowe urządzenie wspomagające siłę hamowania wykorzystuje

a) ciśnienie sprężarki.
b) ciśnienie w przewodzie hamulcowym.
c) podciśnienie z drugiej sekcji pompy.
d) różnicę ciśnień po obu stronach przepony.


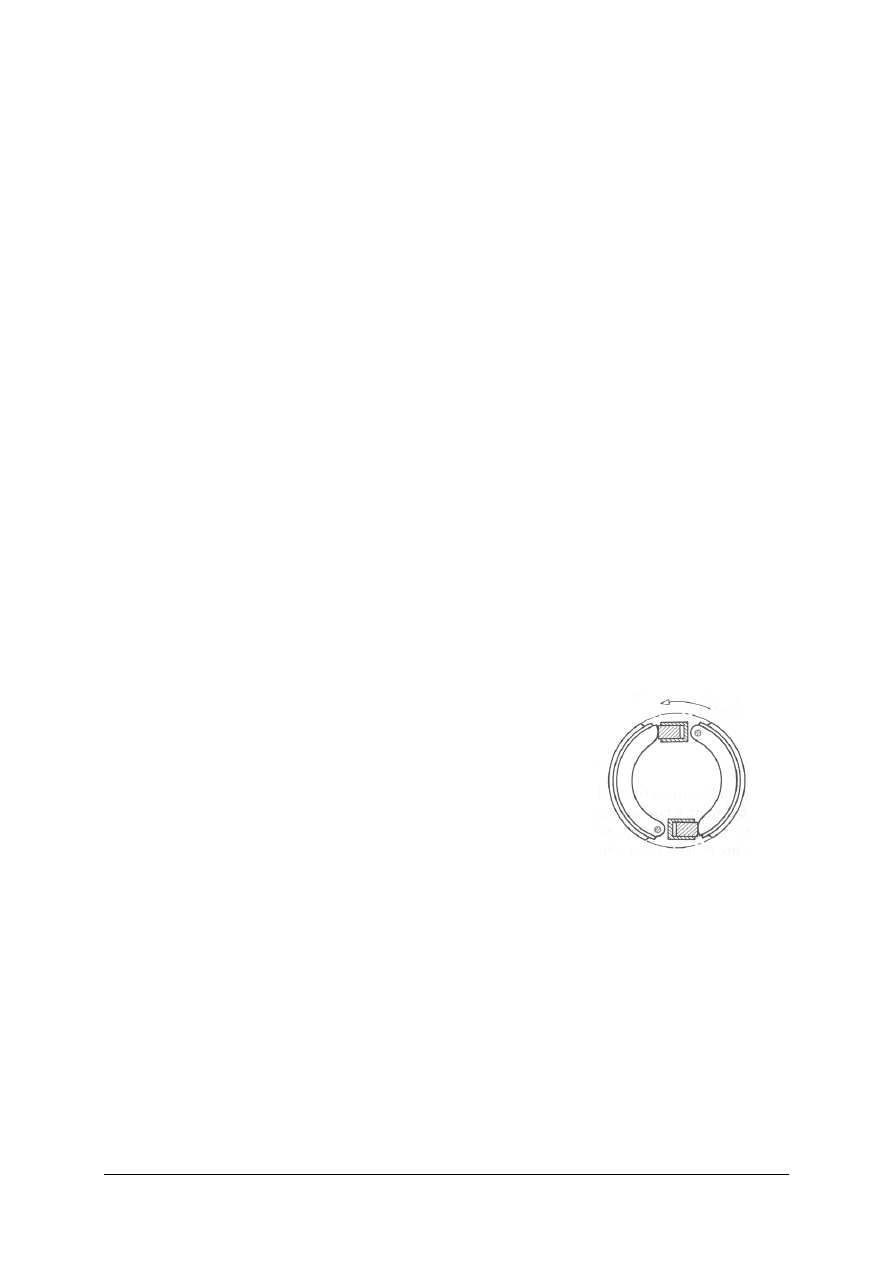

9. Rysunek przedstawia szczęki hamulcowe w układzie

a) simplex.
b) duplex.
c) samowzmacniającym.
d) samowzmacniającym dwukierunkowo.


10. W celu lepszego chłodzenia tarcz hamulcowych stosuje się

a) tarcze pełne.
b) zraszacze tarcz.
c) natrysk oleju.
d) tarcze wentylowane.


11. Nakładki cierne wymieniamy w komplecie

a) zawsze.
b) tylko w zacisku stałym.
c) tylko w zacisku pływającym.
d) tylko w zacisku przesuwnym.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

51

12. Pomiar bicia poprzecznego tarcz hamulcowych wykonujemy

a) czujnikiem zegarowym.
b) mikrometrem.
c) średnicówką.
d) suwmiarką.


13. Układ zapobiegający poślizgowi kół przy hamowaniu to

a) ESP.
b) EBD.
c) ASR.
d) ABS.

14. Zaletą hamulców bębnowych jest

a) ich duża skuteczność.
b) łatwość przystosowania do mechanicznego hamulca postojowego.
c) odporność na zanieczyszczenia i odprowadzanie wody.
d) możliwość wymiany tylko jednej szczęki hamulcowej.


15. Zwalniacze to

a) słabe hamulce bębnowe.
b) hamulce postojowe.
c) hamulce awaryjne.
d) urządzenia zmniejszające prędkość stosowane w pojazdach ciężarowych.

16. Minimalna grubość tarcz hamulcowych wynosi

a) 12 mm.
b) 18 mm.
c) zgodnie z dokumentacją techniczną dla danego modelu.
d) nie jest określona.


17. Na rysunku przedstawiono schemat działania

a) pompy dwusekcyjnej.
b) korektora siły hamowania w funkcji

obciążenia pojazdu.

c) siłownika membranowo-sprężynowego.
d) korektora siły hamowania w funkcji

opóźnienia pojazdu.









18. Szczęka hamulcowa przeciwbieżna występuje w układzie

a) duplex.
b) simplex.
c) simlex oraz duplex.
d) pływającym.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

52


19. Dwuprzewodowa instalacja pneumatyczna do zasilania hamulców przyczepy jest

stosowana w celu
a) zapewnienia hamowania w przypadku uszkodzenia jednego przewodu.
b) możliwości podpięcia dodatkowego osprzętu pneumatycznego.
c) oddzielenia funkcji sterowania hamulca od zasilania zbiornika przyczepy.
d) możliwości alternatywnego stosowania sterowania hydraulicznego.


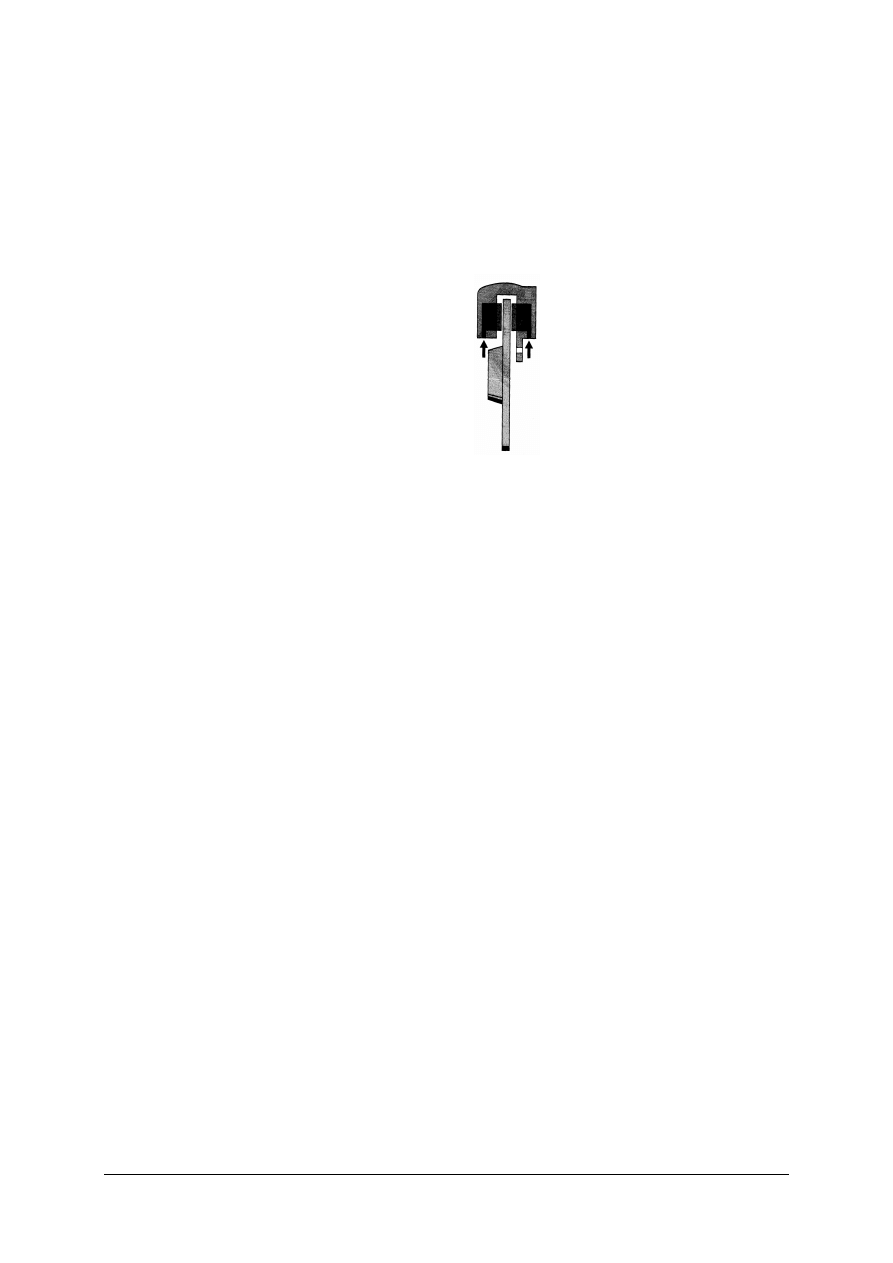

20. Na rysunku przedstawiono

a) hamulec o zacisku nieruchomym.
b) hamulec o zacisku pływającym.
c) hamulec o zacisku przesuwnym.
d) hamulec o zacisku typu Thermoclip.

background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

53

KARTA ODPOWIEDZI


Imię i nazwisko ……………………………………………………..


Wykonywanie naprawy układów hamulcowych

Zakreśl poprawną odpowiedź.

Nr

zadania

Odpowiedź

Punkty

1

a

b

c

d

2

a

b

c

d

3

a

b

c

d

4

a

b

c

d

5

a

b

c

d

6

a

b

c

d

7

a

b

c

d

8

a

b

c

d

9

a

b

c

d

10

a

b

c

d

11

a

b

c

d

12

a

b

c

d

13

a

b

c

d

14

a

b

c

d

15

a

b

c

d

16

a

b

c

d

17

a

b

c

d

18

a

b

c

d

19

a

b

c

d

20

a

b

c

d

Razem:



background image

„Projekt współfinansowany ze środków Europejskiego Funduszu Społecznego”

54

6. LITERATURA

1. Fiat Cinquecento. WKiŁ, Warszawa 1995
2. Informator techniczny BOSCH: Konwencjonalne i elektroniczne układy hamulcowe.

WKiŁ, Warszawa 2006

3. Informator techniczny BOSCH: Konwencjonalne układy hamulcowe.

WKiŁ, Warszawa 2001

4. Leiter R.: Hamulce samochodów osobowych i motocykli.

WKiŁ, Warszawa 1998

5. Orzełowski S.: Budowa podwozi i nadwozi samochodowych. WSiP, Warszawa 1999
6. Orzełowski S.: Naprawa i obsługa pojazdów samochodowych. WSiP, Warszawa 1998
7. Rychter T.:. Mechanik pojazdów samochodowych, WSiP, Warszawa 2006
8. Trzeciak K.: Diagnostyka samochodów osobowych. WKiŁ, Warszawa 1998
9. http://de.wikipedia.org/wiki/Retarder




Wyszukiwarka

Podobne podstrony:
mechanik pojazdow samochodowych 723[04] z2 02 u
mechanik pojazdow samochodowych 723[04] z2 01 n
mechanik pojazdow samochodowych 723[04] z2 02 n
mechanik pojazdow samochodowych 723[04] z2 06 u
mechanik pojazdow samochodowych 723[04] z2 05 n
mechanik pojazdow samochodowych 723[04] z2 06 n
mechanik pojazdow samochodowych 723[04] z2 05 u
mechanik pojazdow samochodowych 723[04] z2 07 u
mechanik pojazdow samochodowych 723[04] z2 03 n
mechanik pojazdow samochodowych 723[04] z2 07 n
mechanik pojazdow samochodowych 723[04] z2 04 u
mechanik pojazdow samochodowych 723[04] z2 03 u
mechanik pojazdow samochodowych 723[04] z2 08 n
mechanik pojazdow samochodowych 723[04] z2 04 n
mechanik pojazdow samochodowych 723[04] z2 01 u
mechanik pojazdow samochodowych 723[04] z2 08 u
mechanik pojazdow samochodowych 723[04] z2 02 u
mechanik pojazdow samochodowych 723[04] z2 01 n
mechanik pojazdow samochodowych 723[04] z2 01 n

więcej podobnych podstron
