DANE TECHNICZNE : TŁOCZKI, PIERŚCIENIE, SWORZEŃ TŁOKOWY

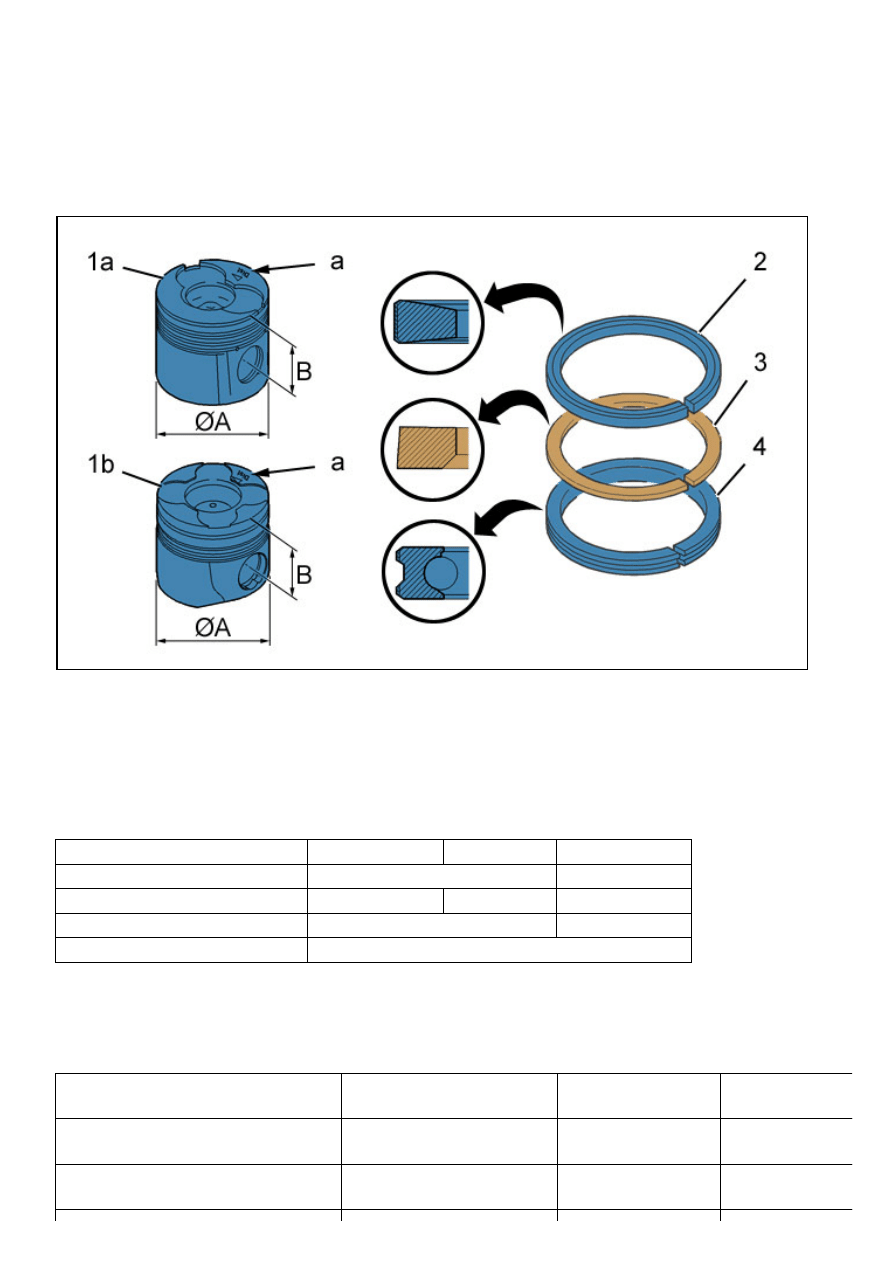

1. Tłok

Rysunek : B1CP0HED

Oznakowanie w "a" : Orientacja tłoka.
(1a) Tłok ze stopu aluminiowego (DV4TD).
(1b) Tłok ze stopu aluminiowego (DV4TED4 i DV6).
(2) Górny pierścień uszczelniający o przekroju trapezowym.
(3) Dolny pierścień uszczelniający stożkowy.
(4) Pierścień zgarniający o przekroju trapezowym ze sprężyną.

Wymiary

Silnik DV4TD

Silnik DV4TED4 Silnik DV6

Średnica "A" : Wymiar nominalny

73,528 ± 0,075 mm

74,945 ± 0,075 mm

Średnica "A" : Wymiar naprawczy

73,928 ± 0,075 mm Bez

75,345 ± 0,075 mm

Wysokość "B"

42,944 ± 0,025 mm

41,7 ± 0,025 mm

Przesunięcie osi sworznia tłokowego 0,4 ± 0,075 mm

2. Pierścienie

2.1. Silnik DV4TD

Silnik DV4TD

Uszczelniający pierścień
tłokowy

Pierścień
uszczelniający

Pierścień
zgarniający

Oznakowanie kolorowe : Wymiar
nominalny

żółty

Niebieski

fioletowy

Oznakowanie kolorowe : Wymiar
naprawczy

-

-

-

background image

Luz na przecięciu / zamku pierścienia

0,2 do 0,35 mm

0,8 do 1 mm

0,2 do 0,4 mm

Grubość

2,5 mm

1,95 mm

2,5 mm

2.2. Silnik DV4TED4

Silnik DV4TED4

Uszczelniający pierścień
tłokowy

Pierścień
uszczelniający

Pierścień
zgarniający

Oznakowanie kolorowe : Wymiar
nominalny

żółty

Niebieski

fioletowy

Luz na przecięciu / zamku pierścienia

0,2 do 0,35 mm

0,8 do 1 mm

0,2 do 0,4 mm

Grubość

2,5 mm

1,95 mm

2,5 mm

2.3. Silnik DV6

Silnik DV6

Uszczelniający pierścień
tłokowy

Pierścień
uszczelniający

Pierścień
zgarniający

Oznakowanie kolorowe : Wymiar
nominalny

Czerwony

Zielony -
Jasnoniebieski

żółty - Zielony

Oznakowanie kolorowe : Wymiar
naprawczy

pomarańczowy

Różowe

fioletowy

Luz na przecięciu / zamku pierścienia

0,15 do 0,25 mm

0,3 do 0,5 mm

0,35 do 0,55 mm

Grubość

2,83 mm

1,95 mm

2,50 mm

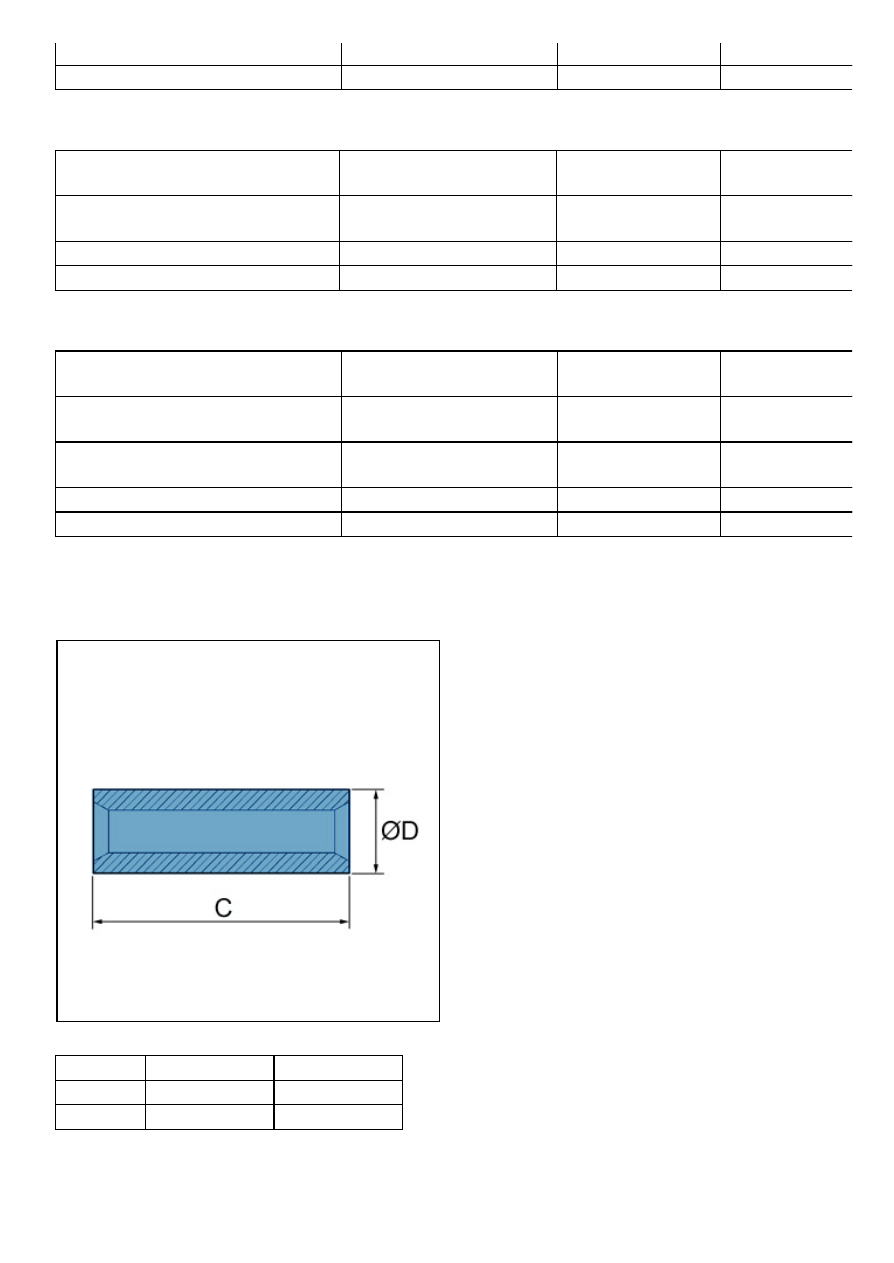

3. Sworzeń tłokowy

Rysunek : B1CP034C

Wymiary

Silnik DV4

Silnik DV6

Długość "C" 60 (0 ; -0,3) mm 61 (0 ; -0,3) mm
Średnica "D" 25 (0 ; -0,005) mm 26 (0 ; -0,005) mm

UWAGA : Sworznie tłokowe zamontowane są swobodnie w główkach korbowodów oraz tłokach. Osie tłoków są
zablokowane w trakcie przesuwania przez dwa sprężynujące pierścienie ograniczające.
