Szanowni Państwo,

Mamy przyjemność zaprezentować naszą ofertę usług i urządzeń oraz przyrządów

pomiarowych, które mają zastosowanie w kolejnictwie. Dla Państwa został opracowany

katalog mający na celu dokładniejsze zapoznanie się z istniejącymi rozwiązaniami

konstrukcyjnymi w zakresie urządzeń i przyrządów pomiarowych.

W naszym katalogu znajdziecie Państwo ofertę na:

- naprawę rewizyjną zestawów kołowych wraz z obręczowaniem i reprofilacją zarysu profilu

- regenerację sprzęgów śrubowych i hamulcowych

- regenerację trójkątów hamulcowych wózków 1XTa

- prasy hydrauliczne do: wózków wagonowych, resorów i sprężyn oraz do aparatów

cięgłowych

- wózków transportowych do resorów piórowych i zderzaków wagonowych

- przyrządy pomiarowe

W przypadku zainteresowania produktami i usługami, które nie znalazły się w naszej ofercie

prosimy o złożenie zapytania ofertowego drogą elektroniczną lub faksem.

MECHABUD Sp. z o.o.

Strona 3 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

SPIS TREŚCI

1. Naprawa zestawów kołowych oraz innych podzespołów wagonowych ............................... 4
2. Stanowisko pomiarowe do ram wózków wagonowych ........................................................ 5
3. Stanowisko pomiarowe do ram wózków wagonowych i lokomotyw ................................... 6
4. Stanowisko do badania zaworów rozrządczych typu Oerlikon i Knorr ................................ 7
5. Prasa do prób obciążeniowych wózków wagonowych ......................................................... 8
6. Prasa do badań zderzaków wagonowych .............................................................................. 9
7. Prasa do badań resorów i sprężyn........................................................................................ 10
8. Stanowisko do demontażu i montażu nastawiaczy klocków DRV SAB............................. 11
9. Stanowisko do badania nastawiaczy klocków DRV SAB .................................................. 12
10. Urządzenie do prób hamulca na wagonie lub w zespole wagonów .................................... 13
11. Urządzenie do naprawy węży sprzęgów hamulcowych ...................................................... 14
12. Stanowisko do prób szczelności sprzęgów hamulcowych .................................................. 15
13. Urządzenie do prób statycznych i dynamicznych urządzeń cięgłowych ............................ 16
14. Podpory technologiczne pod pudło wagonu ........................................................................ 17
15. Podesty technologiczne do prac spawalniczych na wagonie............................................... 18
16. Podnośnik z obrotnikiem do badań defektoskopowych ...................................................... 19
17. Wózek technologiczny do przewozu resorów ..................................................................... 20

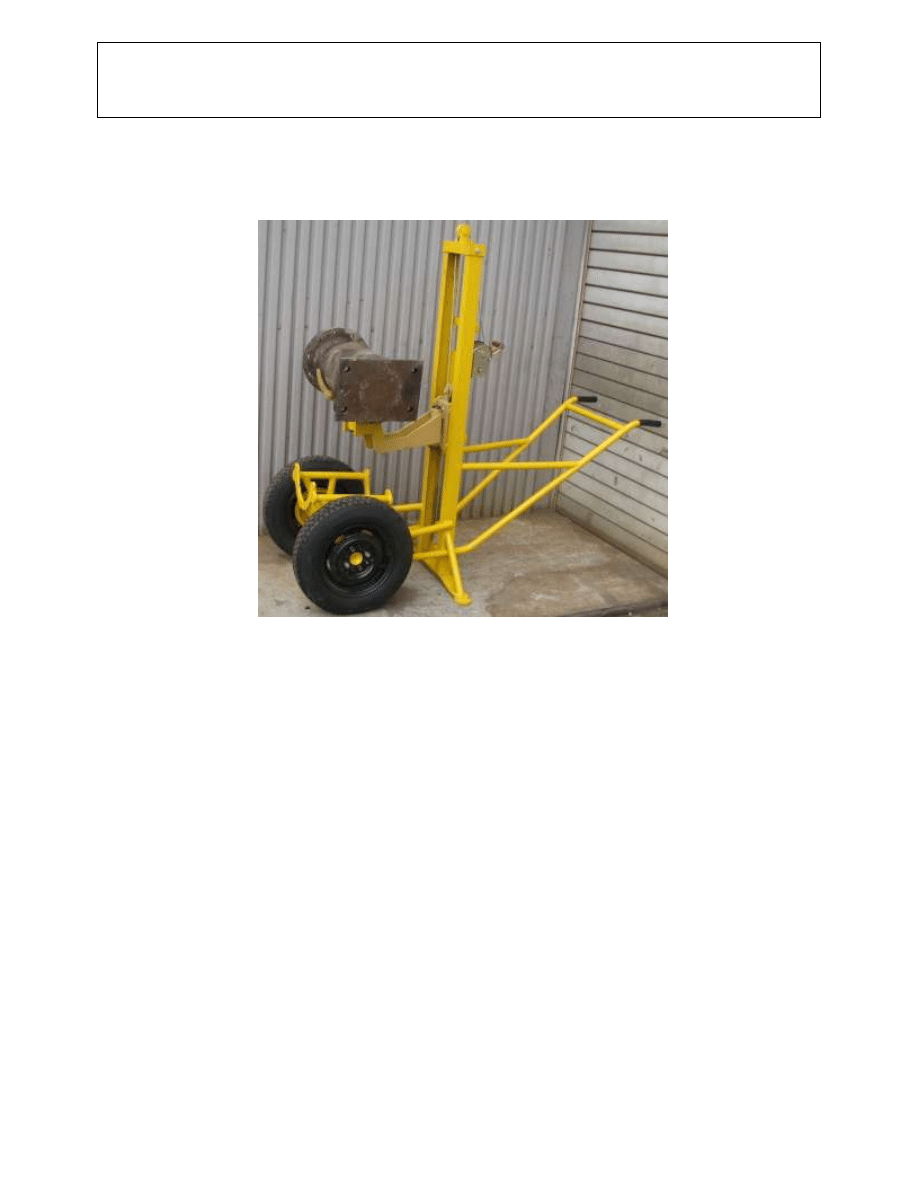

18. Wózek technologiczny do montażu i demontażu zderzaków na wagonie ......................... 21
19. Wózek technologiczny do transportu zderzaków ................................................................ 22

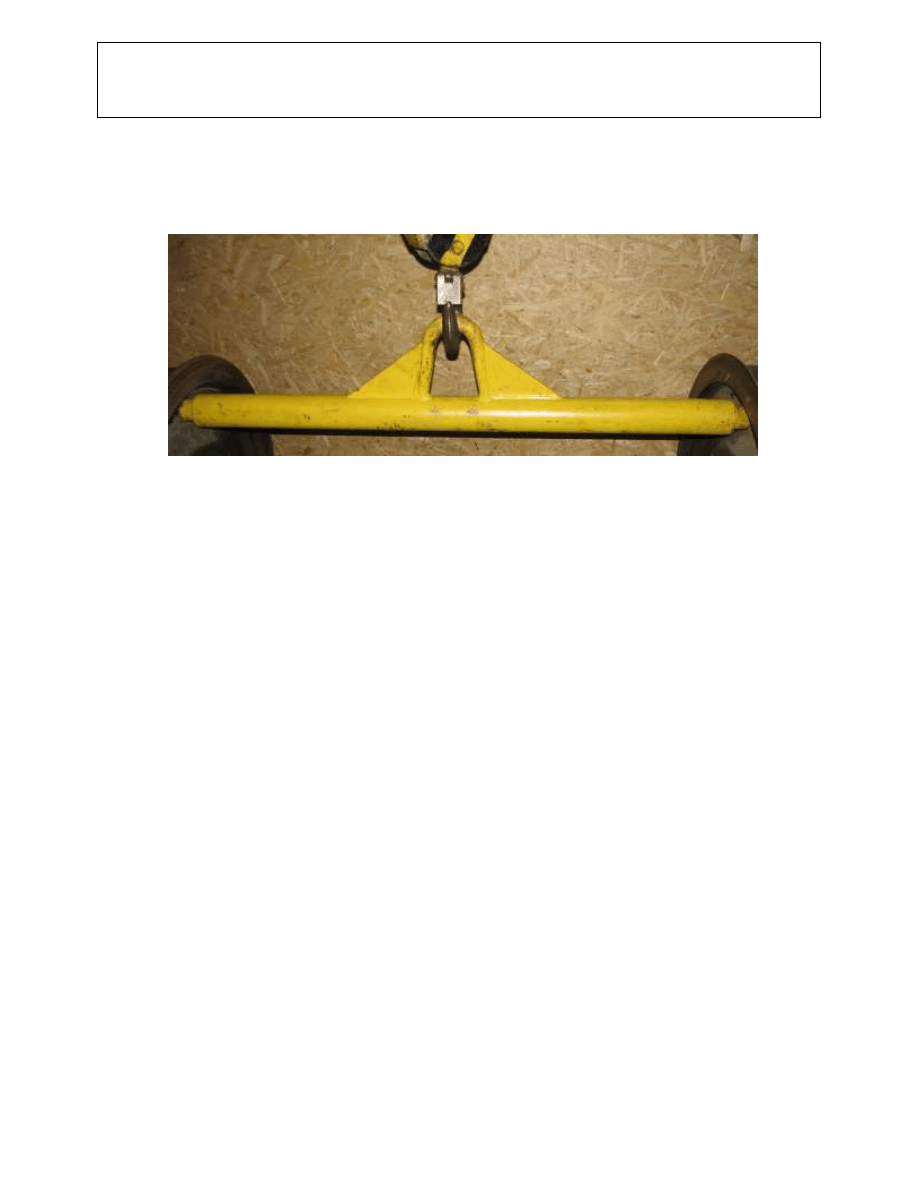

20. Chwytak do zestawów kołowych ........................................................................................ 23

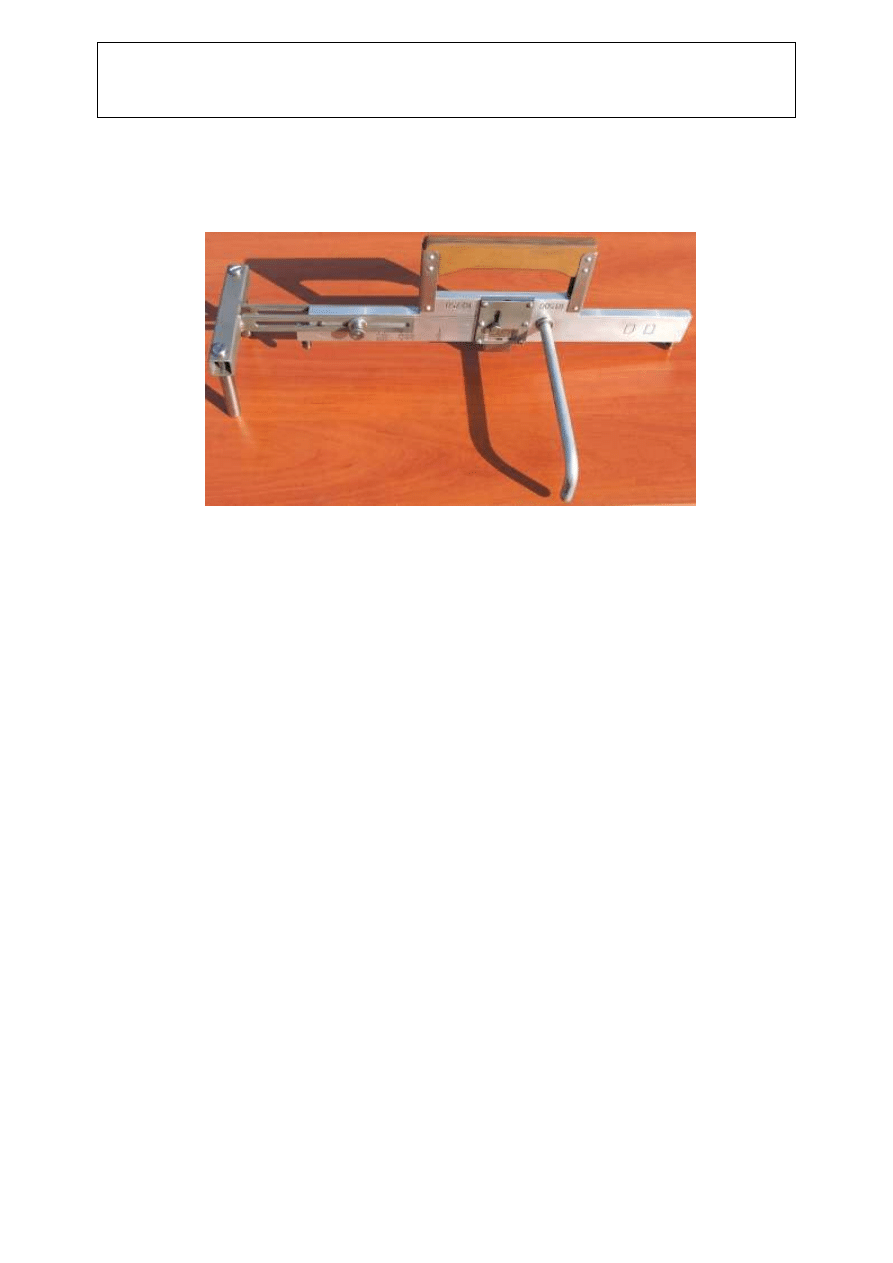

21. Suwmiarka do pomiaru zarysu profilu zestawu kołowego .................................................. 24
22. Przyrząd do pomiaru średnicy okręgu tocznego zestawów kołowych ................................ 25
23. Przyrząd do pomiaru rozstawu kół zestawów kołowych..................................................... 26
24. Przyrząd do pomiaru grubości obręczy/wieńca koła monoblokowego ............................... 27
25. Przyrząd do pomiaru płaskich miejsc i nalewów na okręgu tocznym zestawu kołowego .. 28
26. Przyrząd do pomiaru odległości płaszczyzny wew. okręgu tocznego od przedpiaścia ....... 29
27. Przyrząd do pomiaru zużycia tarczy zderzaka .................................................................... 30
28. Przyrząd do pomiaru resorów .............................................................................................. 31
29. Szablon roboczy profilu 28UIC i przeciwsprawdzian ......................................................... 32
30. Szablon graniczny wymiaru qr ............................................................................................ 33
31. Przyrząd do pomiaru wysokości zderzaka od główki szyny ............................................... 34
32. Przyrząd do pomiaru rozstawu zderzaków na wagonie ....................................................... 35
33. Przyrząd do pomiaru przekątnych wózka1XTa i 25TN z ich odmianami .......................... 36
34. Przyrząd do pomiaru przesunięcia gniazda czopa skrętu .................................................... 37
35. Suwmiarka spec. do pomiaru rozstawu wideł maźniczych w wózku 1XTa i 25TN ........... 38
36. Szablon do pomiaru gniazda czopa skrętu .......................................................................... 39
37. Szablon do pomiaru czopa panwi skrętu ............................................................................. 40
38. Przyrząd ustalający środek wykroju maźniczego w wózku 1XTa ...................................... 41
39. Przyrząd ustalający punkty pomiarowe przy pomiarze przekątnych w wózku 25TN ........ 42
40. Przyrząd do pomiaru rozstawu wideł maźniczych w wózku wagonowym typu 25TN ....... 43
41. Klin pomiarowy ................................................................................................................... 44
42. Sprawdzian różnicowy zużycia pałąka sprzęgu śrubowego ................................................ 45
43. Sprawdzian różnicowy zużycia haka cięgłowego ............................................................... 46
44. Sprawdzian tłoczkowy łożysk tocznych .............................................................................. 47
45. Suwmiarka do pomiaru kamieni resorowych ...................................................................... 48
46. Inne ...................................................................................................................................... 49

MECHABUD Sp. z o.o.

Strona 4 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

1.

NAPRAWA

ZESTAWÓW

KOŁOWYCH

ORAZ

INNYCH

PODZESPOŁÓW WAGONOWYCH

Odrębnym profilem naszej działalności jest obręczowanie i reprofilacja zarysu profilu

zestawów kołowych wagonowych wraz z rewizją maźnic. Posiadamy całą linię technologiczną

wraz z niezbędnymi maszynami i oprzyrządowaniem do wykonywania tego typu usług:

- toczenie zarysu profilu zestawu kołowego (28UIC oraz zwężone 28AC10, 28AC15)

w zakresie 700-1100mm

- obręczowanie zestawów kołowych wagonowych i lokomotyw do średnicy 1100mm

Ponadto oferujemy:

- regeneracja sprzęgów śrubowych

- naprawa sprzęgów hamulcowych

- dostosowanie trójkątów hamulcowych wózków 1XTa do obecnych wymogów na podstawie

instrukcji U-096BK

- naprawa zderzaków

MECHABUD Sp. z o.o.

Strona 5 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

2.

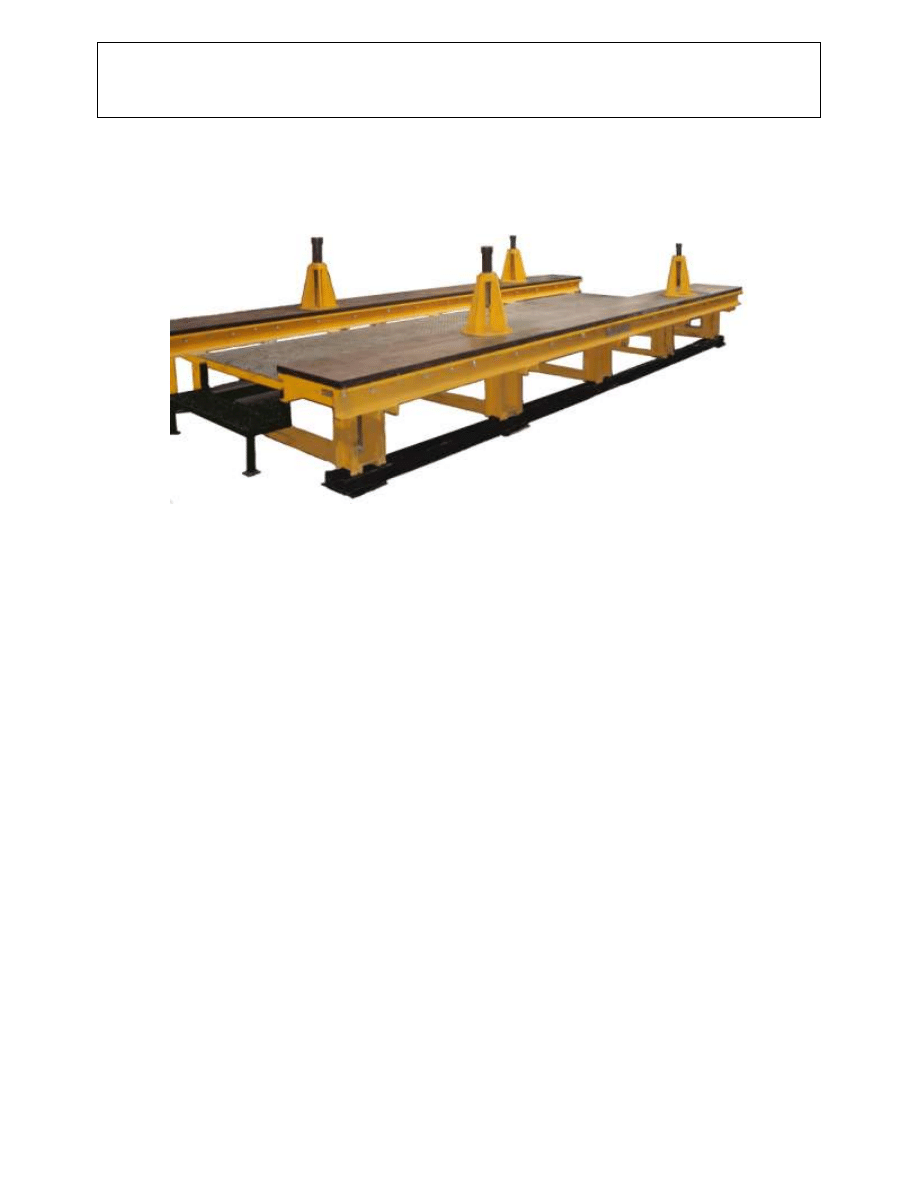

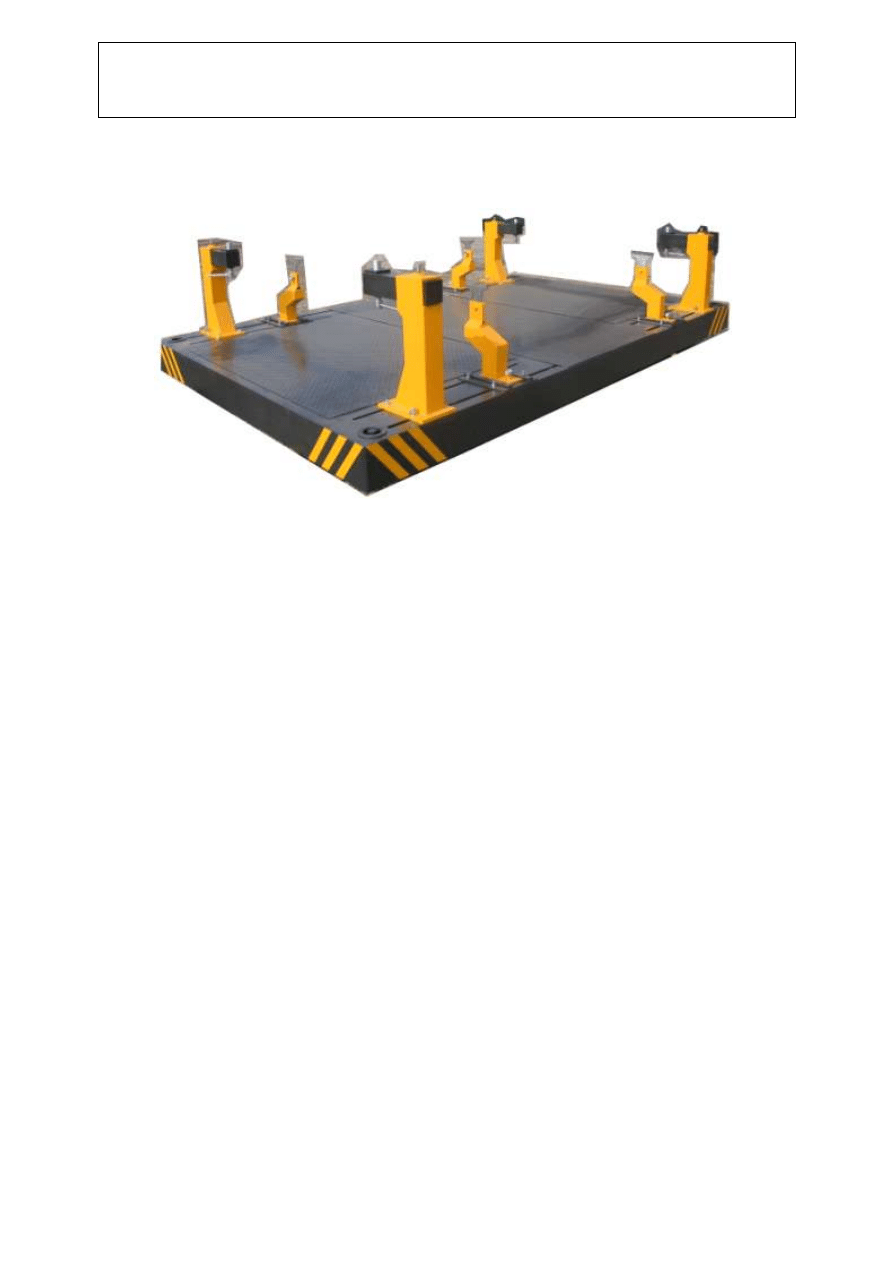

STANOWISKO POMIAROWE DO RAM WÓZKÓW WAGONOWYCH

Stanowisko do pomiaru wózków wagonowych jest stanowiskiem uniwersalnym,

na którym można dokonywać pomiarów wózków wagonowych. Stanowisko dzięki swojej

prostocie i funkcjonalności jest łatwe w obsłudze oraz eksploatacji i utrzymaniu.

Na stanowisku przeprowadzamy następujące pomiary:

- Sprawdzenie ostoi wózków na wichrowatość

- Sprawdzenie pomiarów krzyżowych ostoi

- Sprawdzenie ostoi na przesunięcia i wygięcia boczne

- Sprawdzanie pomiarów odległości środków okien maźniczych

- Sprawdzanie poprzecznego rozstawu ślizgów wideł maźniczych

MECHABUD Sp. z o.o.

Strona 6 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

3.

STANOWISKO POMIAROWE DO RAM WÓZKÓW WAGONOWYCH

I LOKOMOTYWOWYCH

Stanowisko do pomiaru ram wózków wagonowych i lokomotywowych jest stanowiskiem

uniwersalnym, na którym można dokonywać pomiarów i oceny stanu technicznego ram wózków

zarówno wagonów towarowych jak i osobowych oraz ram lokomotywowych różnych typów.

Na powyższym stanowisku możemy wykonać takie same pomiary jak przy stanowisku z pkt.1

oraz dodatkowo możemy przeprowadzić pomiary ram wózków z lokomotyw. Pomiarów

dokonuje się specjalnymi przyrządami pomiarowymi, które wykonywane są na specjalne

zamówienie zgodnie z wymaganiami klienta.

MECHABUD Sp. z o.o.

Strona 7 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

4.

STANOWISKO DO BADANIA ZAWORÓW ROZRZĄDCZYCH TYPU

OERLIKON I KNORR

Stanowisko przeznaczone jest do sprawdzania działania zaworów rozrządczych Oerlikona

wszystkich typów oraz zaworów Knorr. Istnieje możliwość zakupu urządzenia

w zmodernizowanej wersji z elektronicznym pomiarem wszystkich niezbędnych parametrów

a następnie wydrukowanie karty pomiarowej z zadanymi parametrami. Stanowisko umożliwia

pomiar elementów zgodnie z ich kartami pomiarowymi będącymi w użytku PKP.

MECHABUD Sp. z o.o.

Strona 8 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

5.

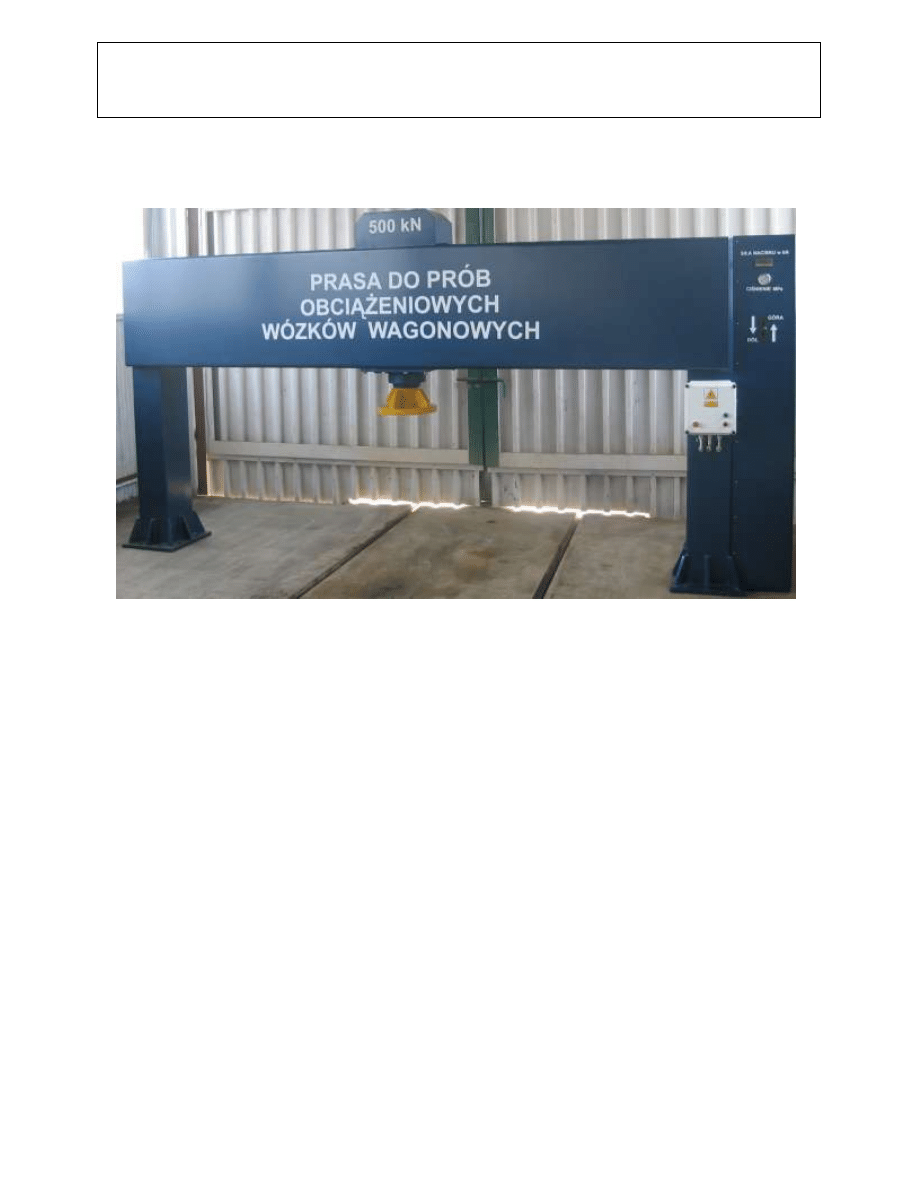

PRASA DO PRÓB OBCIĄŻENIOWYCH WÓZKÓW WAGONOWYCH

Prasa przeznaczona jest do obciążania statycznego wózków wagonowych w zależności od

wersji: tylko wózki towarowe, wózki towarowe i osobowe.

Prasa ma kształt zamkniętej bramy wykonanej z kształtowników i blach stalowych.

Zamontowana jest na torze i fundamencie, posiada napęd hydrauliczny napędzający siłownik

zamontowany w konstrukcję prasy. Maksymalna siła nacisku prasy 500kN, skok tłoka siłownika

500mm. Prześwit bramki: wysokość 1350, szerokość 3400.

Dodatkowo prasa może być wyposażona w elektroniczny pomiar przemieszczenia siłownika

i tensometryczny pomiar siły nacisku tłoczyska oraz w układ pomiarowy mierzący siłę nacisków

na szyny każdego z kół zestawów kołowych w celu zminimalizowania różnic między naciskami

każdego z kół wózka wagonowego.

MECHABUD Sp. z o.o.

Strona 9 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

6. PRASA DO

BADAŃ ZDERZAKÓW WAGONOWYCH

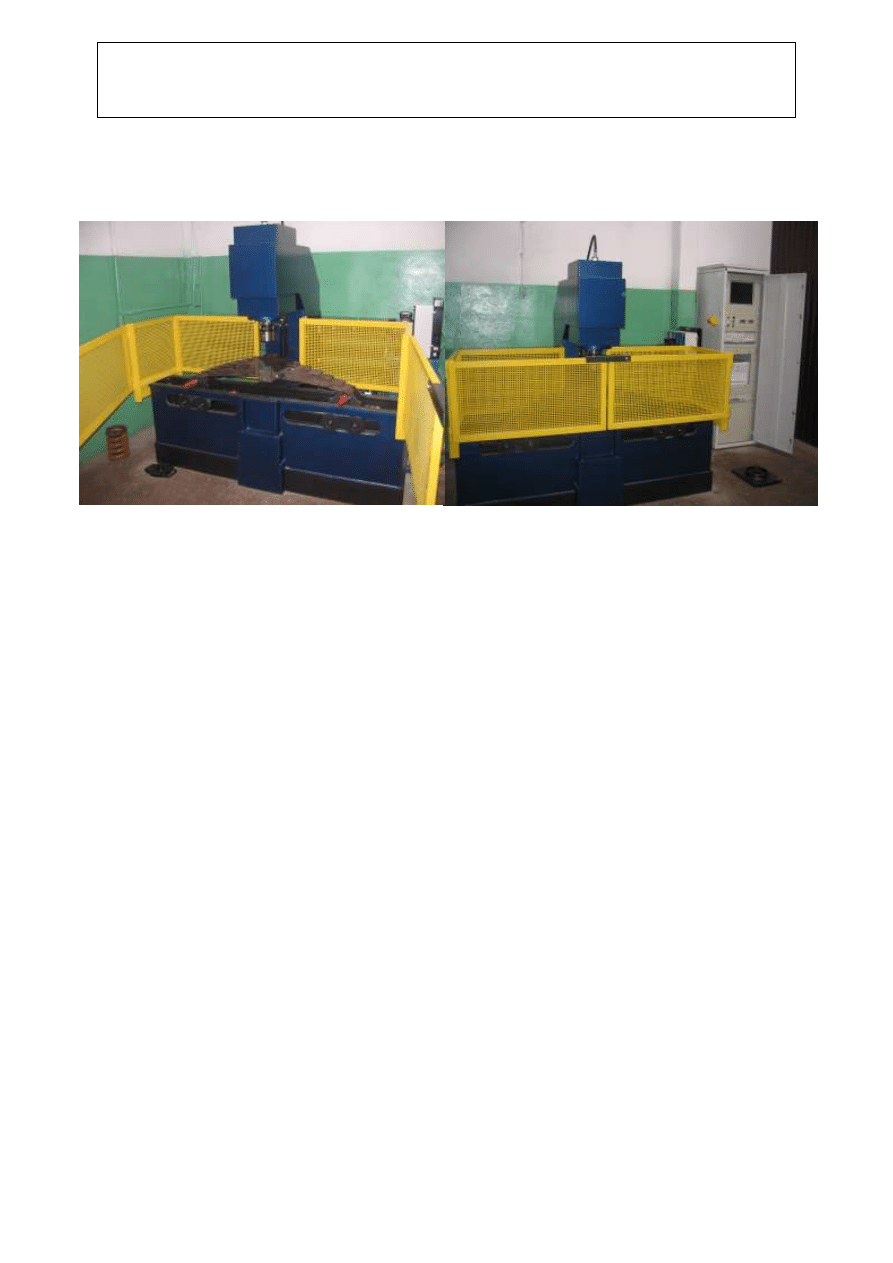

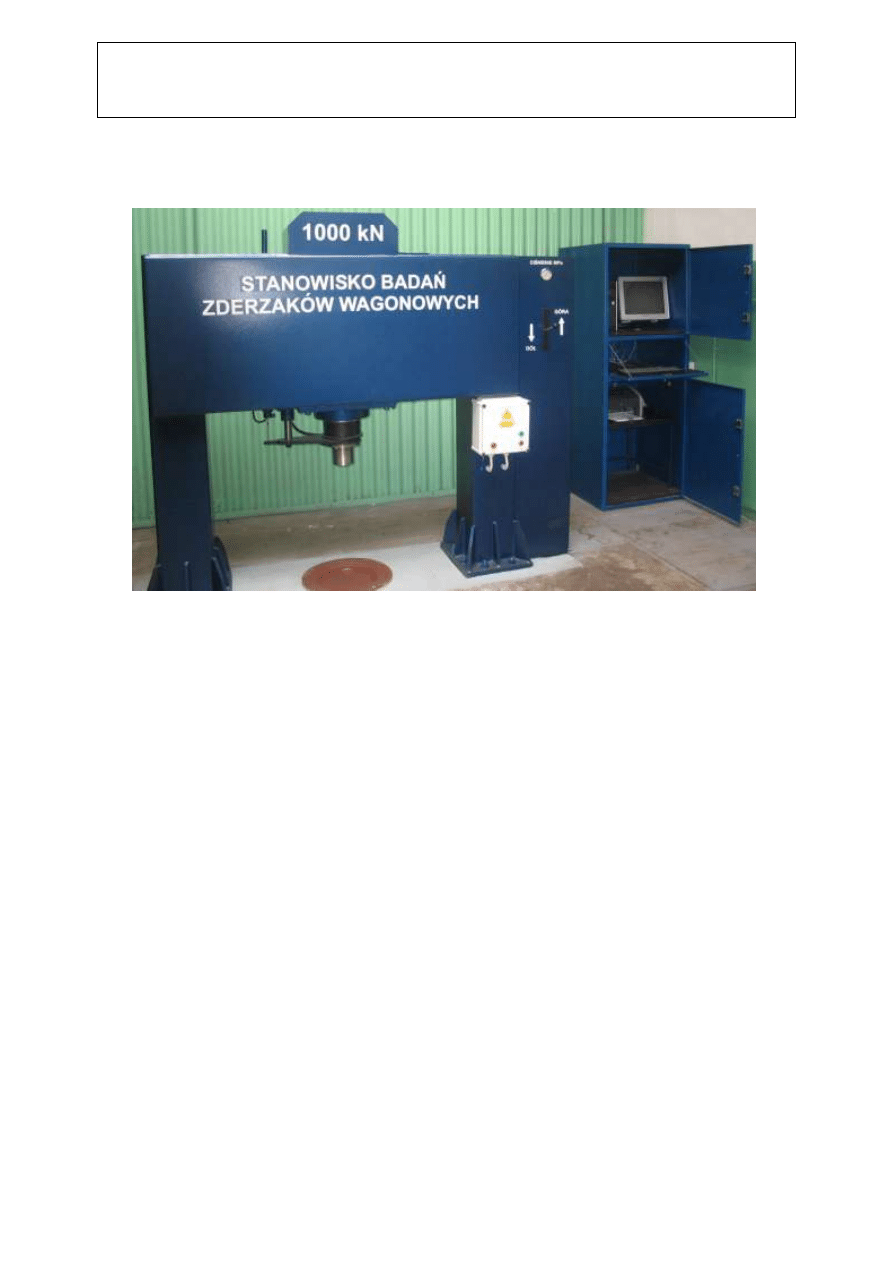

Prasa przeznaczona jest do statycznego badania charakterystyk zderzaków kolejowych

wszystkich typów. Głównymi elementami prasy są: rama, czujniki pomiarowe, siłownik,

zespół sterowniczy. Może być wykonana w wersjach: z odczytem cyfrowym lub

z komputerową rejestracją pomiaru (jak na rys.) Prasa umożliwia pomiar parametrów

zderzaków zgodnie z ich kartami pomiarowymi będącymi w użytku PKP.

MECHABUD Sp. z o.o.

Strona 10 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

7

. PRASA DO BADAŃ RESORÓW I SPRĘŻYN

Prasa przeznaczona jest do badań statycznych resorów i sprężyn wszystkich typów.

Wyposażona jest w tensometryczny czujnik siły nacisku oraz opcjonalnie w elektroniczny

czujnik przemieszczenia tłoczyska oraz komputerową rejestrację wykonywanych pomiarów

(jak na rys). Prasa umożliwia pomiar elementów zgodnie z ich kartami pomiarowymi

będącymi w użytku PKP.

MECHABUD Sp. z o.o.

Strona 11 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

8.

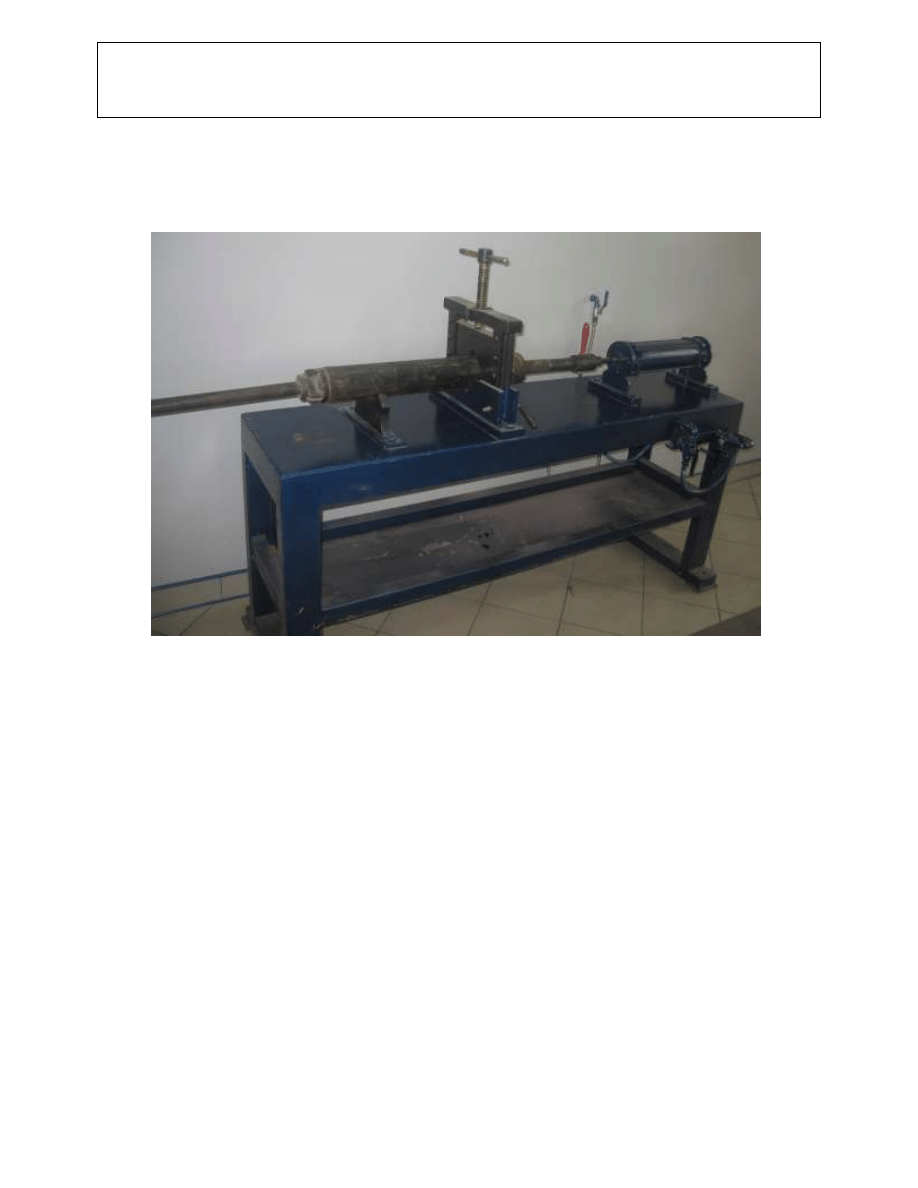

STANOWISKO DO DEMONTAŻU I MONTAŻU NASTARIACZY

KLOCKÓW DRV SAB

Urządzenie przeznaczone jest do regeneracji samoczynnego nastawiacza skoku tłoka

SAB. Urządzenie umożliwia demontaż SAB-a z jednoczesną wymianą każdej zużytej lub

uszkodzonej części oraz ponowny montaż. Urządzenie składa się ze stołu, układu dźwigni,

uchwytów mocujących, kurka sterującego. Urządzenie wymaga zasilania sprężonym powietrzem

o ciśnieniu 0,5MPa. Urządzenie umożliwia pomiar elementów zgodnie z ich kartami

pomiarowymi będącymi w użytku PKP.

MECHABUD Sp. z o.o.

Strona 12 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

9

. STANOWISKO DO BADANIA NASTAWIACZY KLOCKÓW DRV SAB

Urządzenie przeznaczone jest do sprawdzania wielkości skoku i niezawodności działania

nastawiaczy klocka hamulcowego typu SAB/DRV. Stanowisko umożliwia pomiar elementów

zgodnie z ich kartami pomiarowymi będącymi w użytku PKP.

MECHABUD Sp. z o.o.

Strona 13 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

10.

URZĄDZENIE DO PRÓB HAMULCA NA WAGONIE LUB

W ZESPOLE WAGONÓW

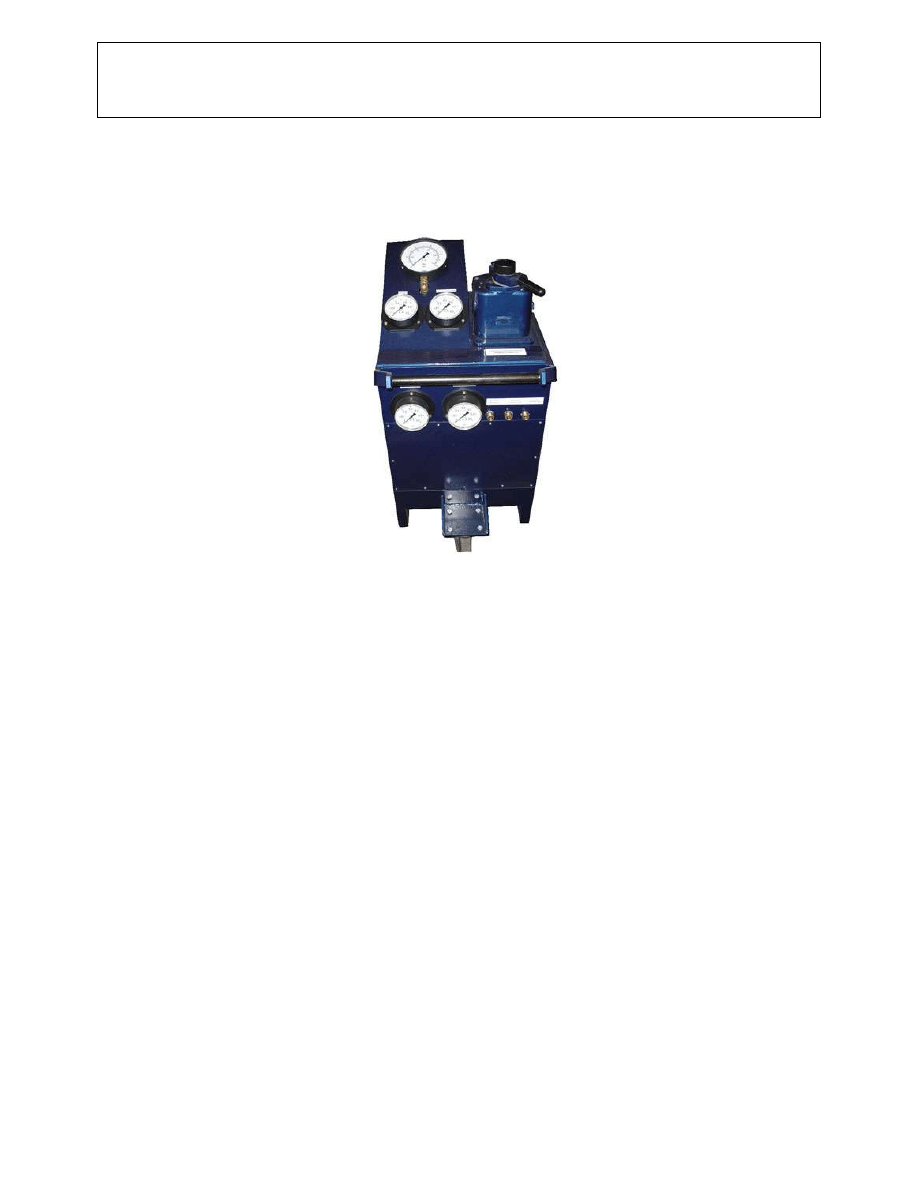

Urządzenie przeznaczone jest do przeprowadzania prób hamulca zespolonego w wagonach.

W skład urządzenia wchodzą: stojak, zawór maszynisty H14 K1 typu Oerlikon, zbiornik

wyrównawczy, odwadniacz, filtr powietrza, manometry, przyłącze do węży zakończone

główkami sprzęgu, kurek odcinający. Urządzenie posiada manometry określające ciśnienie

zasilania, zbiornika wyrównawczego, przewodu głównego.

MECHABUD Sp. z o.o.

Strona 14 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

11

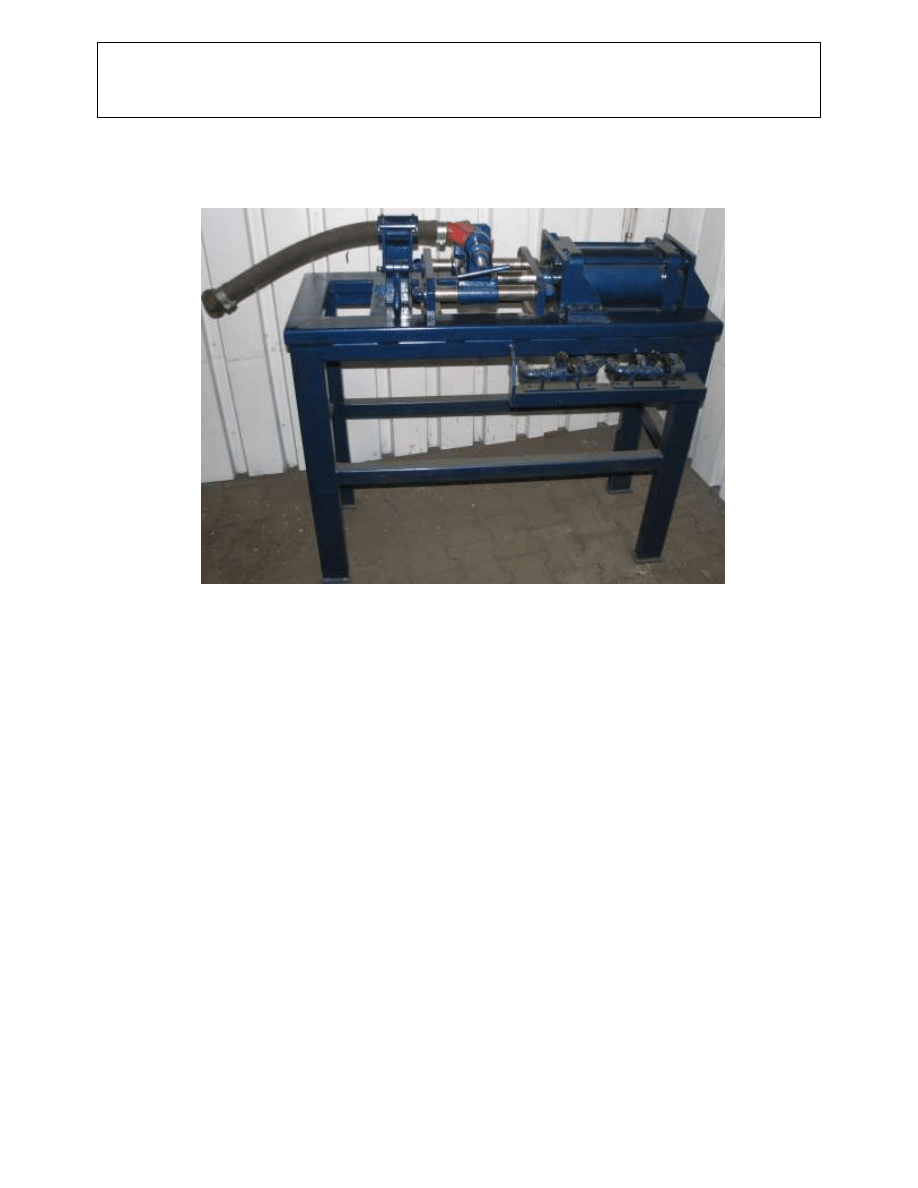

. URZĄDZENIE DO NAPRAWY WĘŻY SPRZĘGÓW HAMULCOWYCH

Urządzenie przeznaczone jest do wymiany węży sprzęgów hamulcowych z korpusów

i główek sprzęgów hamulcowych Stanowisko zasilane jest z pneumatycznej instalacji

zewnętrznej klienta.

MECHABUD Sp. z o.o.

Strona 15 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

12.

STANOWISKO

DO

PRÓB

SZCZELNOŚCI

SPRZĘGÓW

HAMULCOWYCH

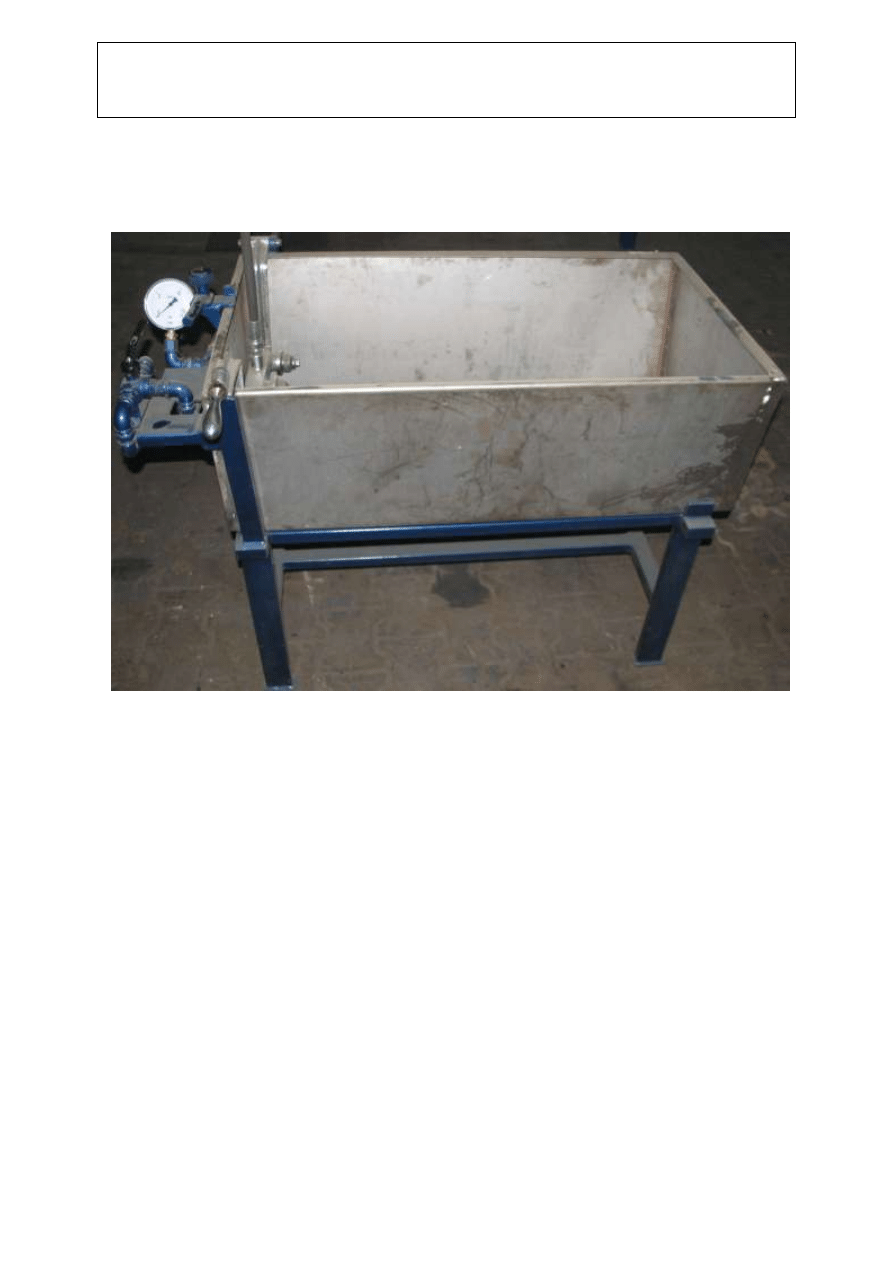

Stanowisko służy do wykonywania prób szczelności sprzęgów hamulcowych po

wymianie węży gumowych. Zbudowane jest z materiałów nierdzewnych odpornych

na działanie korozji oraz wyposażone w przyrządy kontrolno-pomiarowe ciśnienia zasilającego

urządzenie. Jednocześnie możemy dokonać próby szczelności dla czterech sprzęgów

hamulcowych. Max ciśnienie robocze 13MPa.

MECHABUD Sp. z o.o.

Strona 16 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

13.

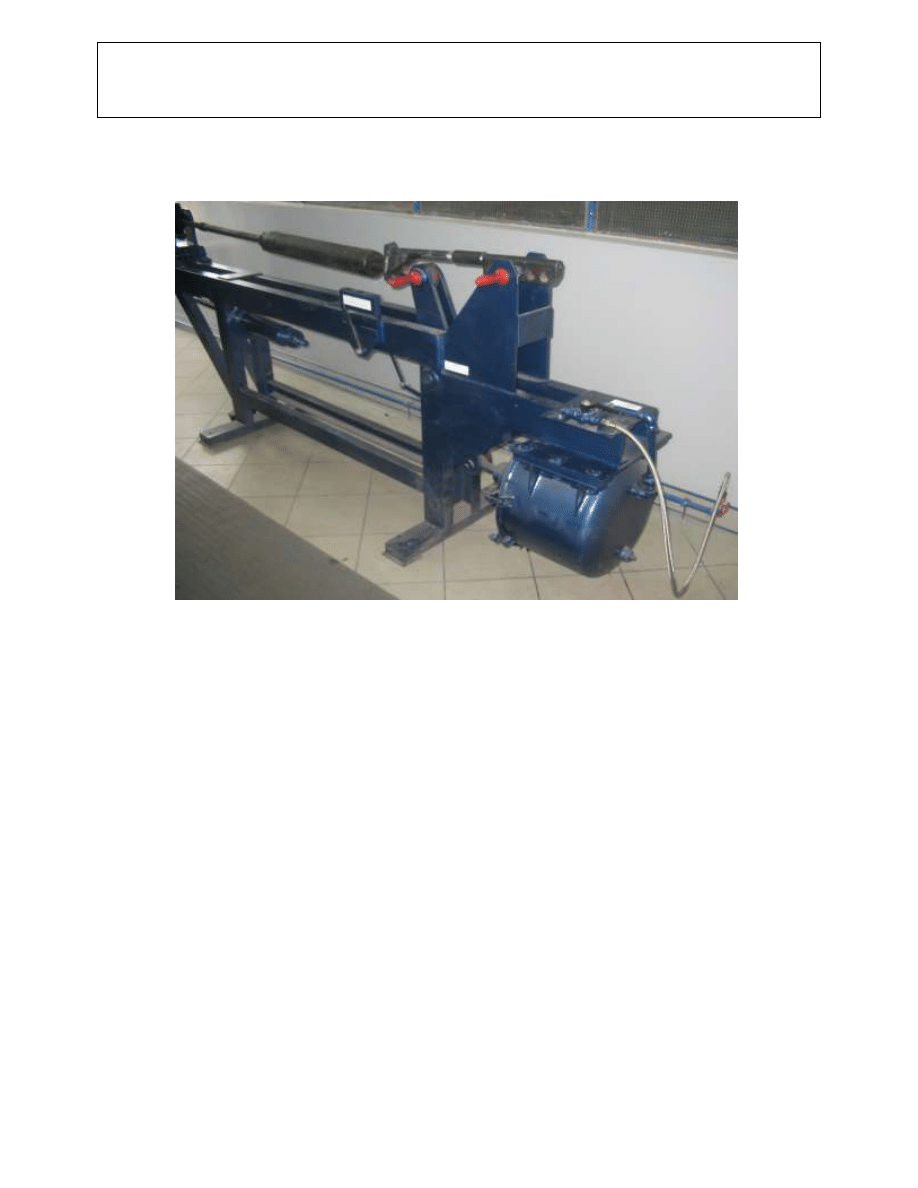

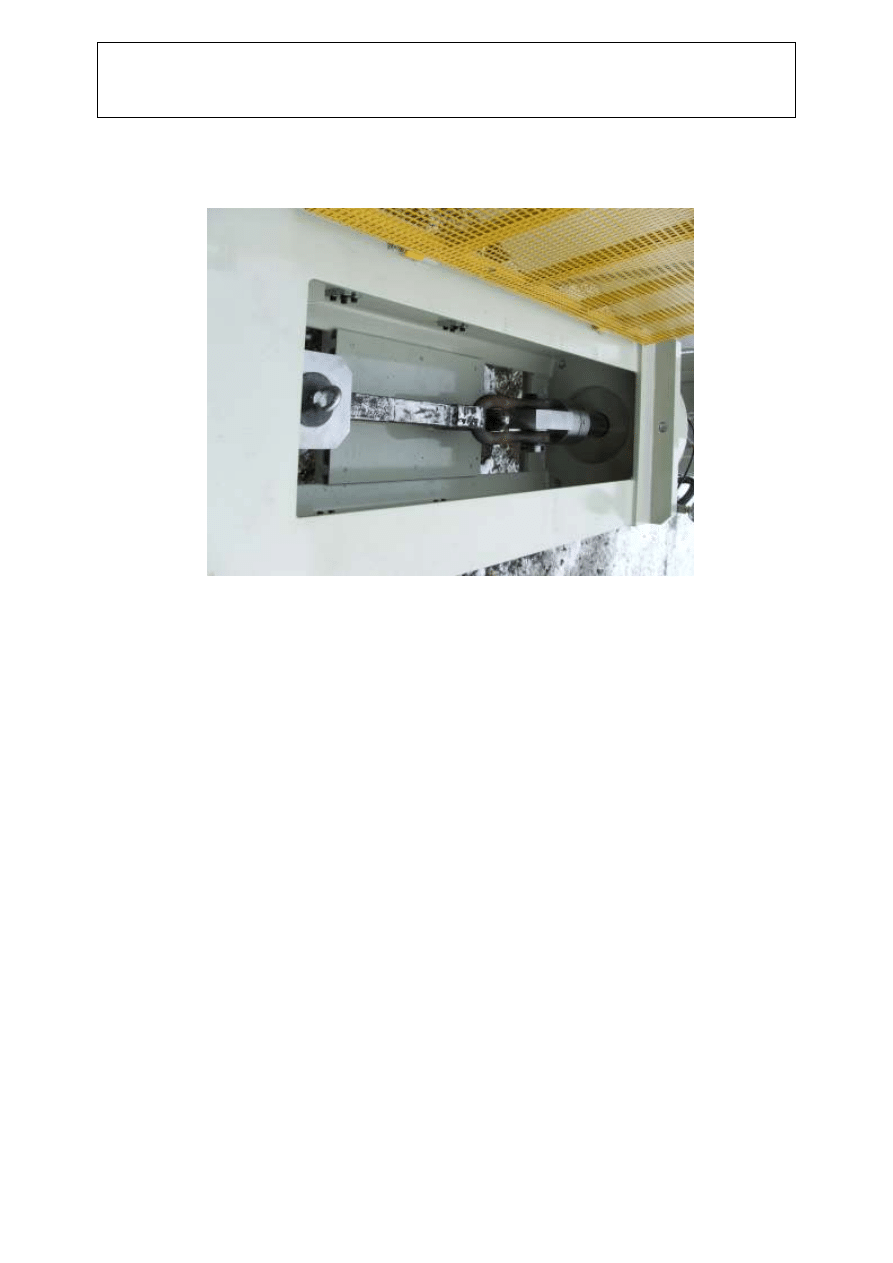

URZĄDZENIE DO PRÓB STATYCZNYCH I DYNAMICZNYCH
URZĄDZEŃ CIĘGŁOWYCH

Urządzenie umożliwia badania statyczne na rozciąganie takich elementów jak: sprzęgi

śrubowe, haki cięgłowe i cięgła widłowe. Dodatkowo urządzenie wyposażone w układ

hydrauliczny i system sterowania, umożliwiający dynamiczne badanie amortyzatorów

gumowych urządzeń pociągowych wraz z komputerową rejestracją wyników pomiarowych.

Urządzenie

umożliwia

badanie

elementów

kolejowych

zgodnie

z

normami

PN - K - 88160:1999 i PN-89/K-88161 oraz z kartami pomiarowymi mającymi zastosowanie

na kolei.

Badania dynamiczne umożliwiają uzyskanie z pomiarów następujących wielkości:

- maksymalnej siły tłumienia, uzyskiwanej przy zadanym skoku roboczym

- energii przejętej przez urządzenie pociągowe We [kJ]

- energii pochłanianej przez urządzenie pociągowe Wa [kJ]

MECHABUD Sp. z o.o.

Strona 17 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

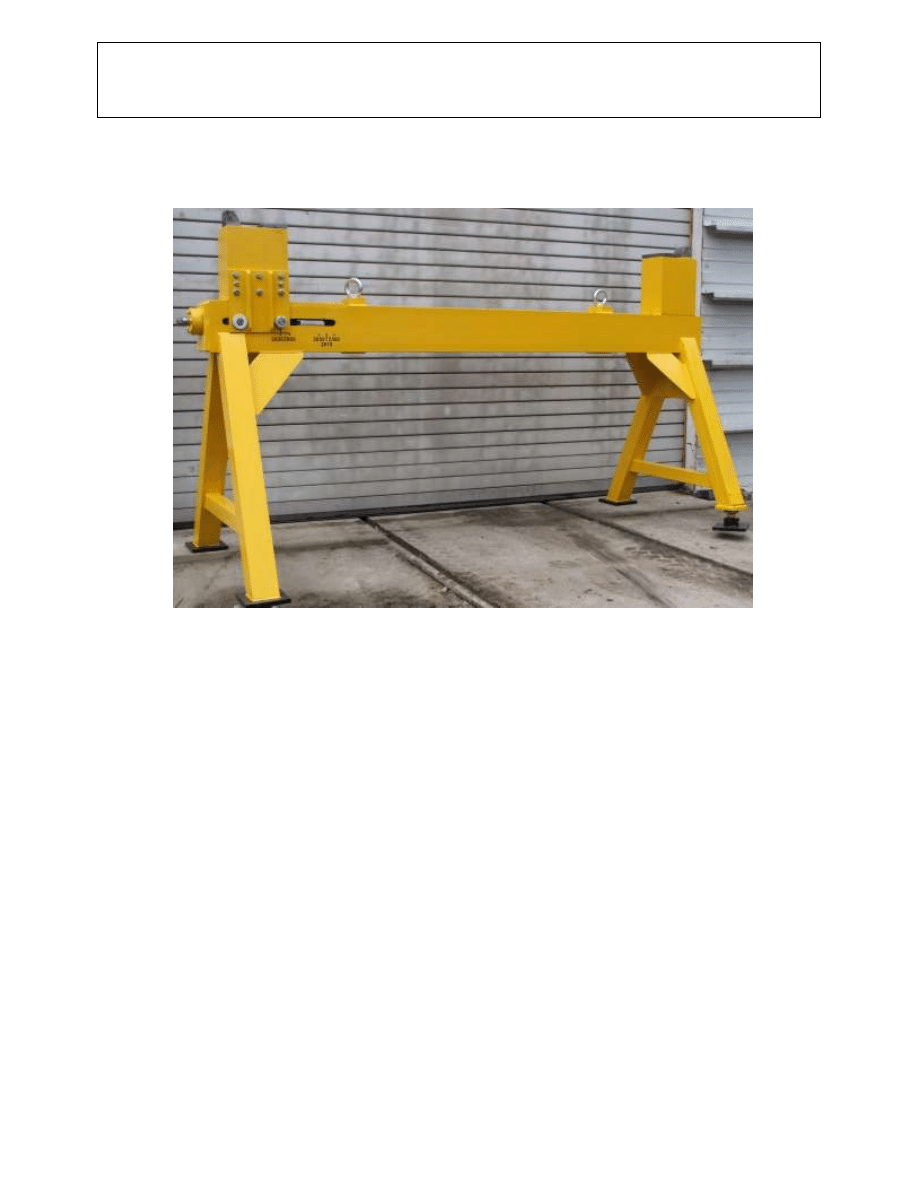

14. PODPORY

TECHNOLOGICZNE POD PUDŁO WAGONU

Podpory służą do posadowienia pudła wagonowego podczas prac naprawczych. Posiadają

regulację rozstawu szerokości w szerokim zakresie (2560-2850mm). Dodatkowo podpory

wyposażone są w uchwyty do łatwego przemieszczania ich np. za pomocą suwnicy oraz

zastosowanie regulowanej stopy eliminuje nierówności posadzki na której będzie

wykorzystywana.

MECHABUD Sp. z o.o.

Strona 18 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

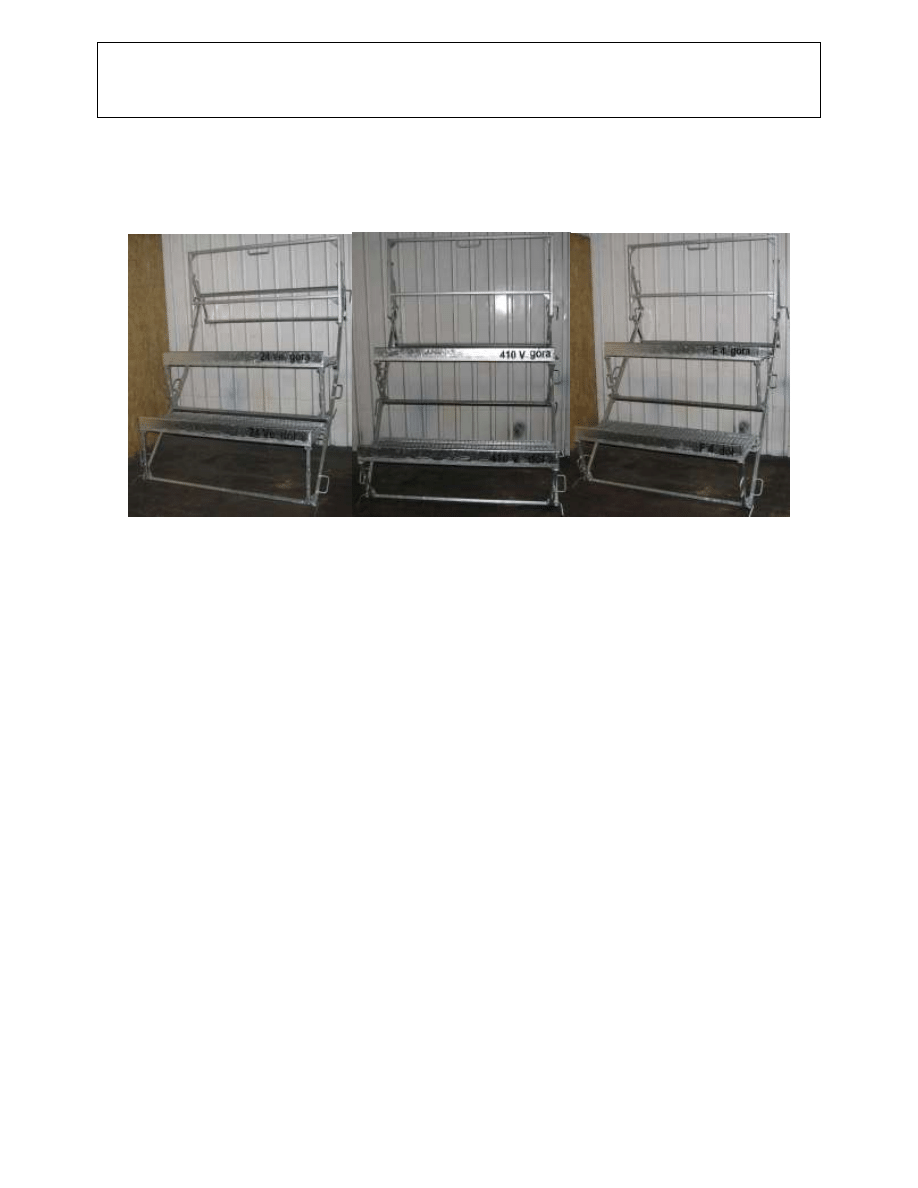

15. PODESTY TECHNOLOGICZNE DO PRAC SPAWALNICZYCH NA

WAGONIE

Podesty technologiczne służą do prac ślusarskich i spawalniczych wewnątrz wagonu.

Montuje się je bezpośrednio na zsypie. Zwarta i lekka konstrukcja zbudowana ze składanych

elementów umożliwia zamontowanie pomostów na wagonie przez dwie osoby. Podesty

posiadają dodatkową barierkę ochronną zabezpieczającą pracownika przed upadkiem do tyłu.

Zastosowanie podestów znacznie poprawia bezpieczeństwo, ergonomię i wydajność prac

naprawczych. Z uwagi na różną budową konstrukcyjną wagonów każdy pomost jest

produkowany pod konkretny wagon.

Obecnie możemy wykonać podesty do wagonów typu : 24Ve, 410V, WAP i F4.

MECHABUD Sp. z o.o.

Strona 19 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

16

. PODNOŚNIK Z OBROTNIKIEM DO BADAŃ DEFEKTOSKOPOWYCH

Stanowisko składa się z zespołu rolek napędowych wprawiających w ruch obrotowy

zestaw kołowy w celu przeprowadzenia badań ultradźwiękowych. Dodatkowo urządzenie może

być wyposażone w obrotnik zestawu kołowego, który po badaniach ultradźwiękowych skieruje

do dalszego procesu obróbkowego. Szczegółowa oferta dotycząca w/w stanowiska zostanie

przedstawiona po ustaleniu niezbędnych informacji projektowych dotyczących zabudowy

i wymagań klienta.

MECHABUD Sp. z o.o.

Strona 20 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

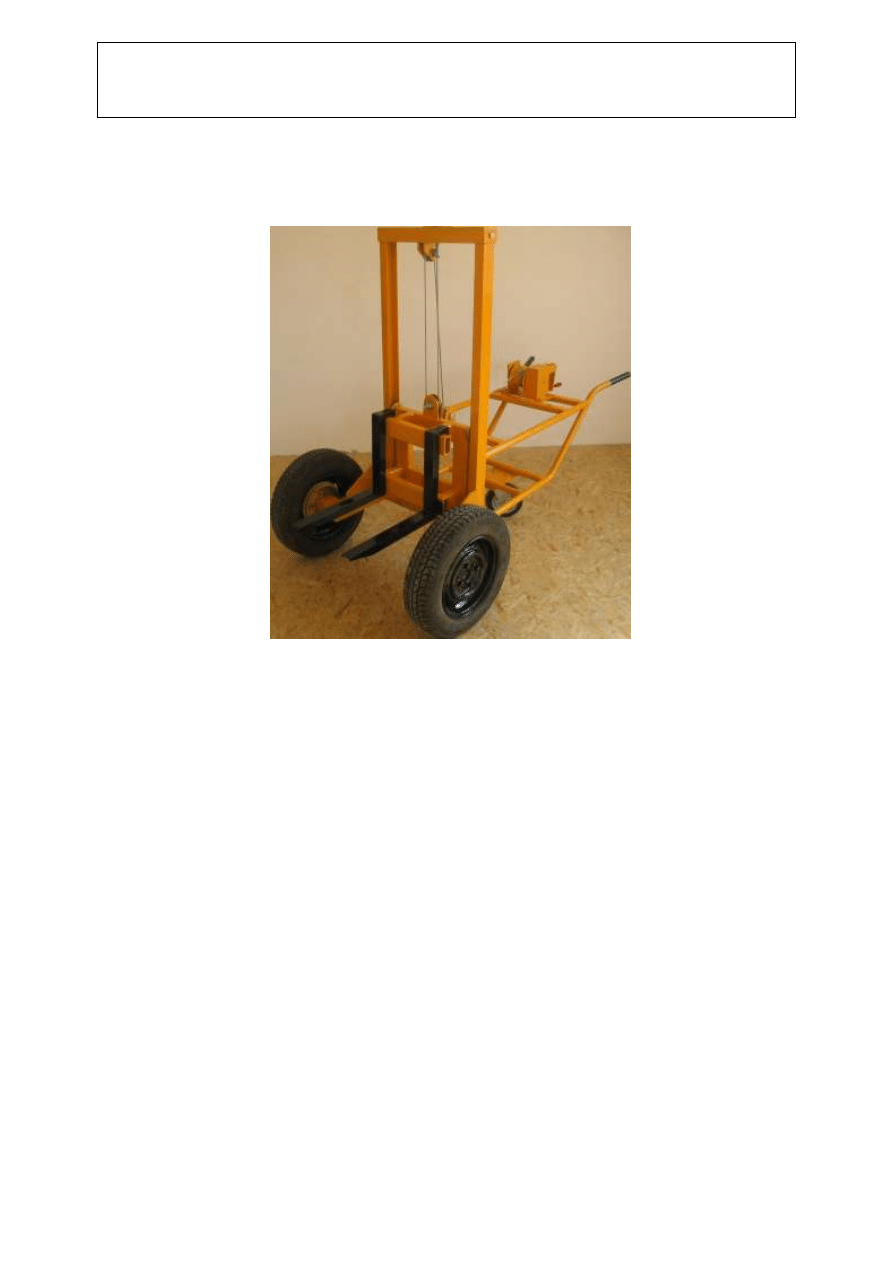

17

. WÓZEK TECHNOLOGICZNY DO PRZEWOZU RESORÓW

Wózek technologiczny służy do przewozu resorów piórowych. Wyposażony jest

w dźwignię zapadkową z automatyczną blokadą w dowolnym położeniu rączki. Dzięki

szerokim i dużym oponom zapewnia stabilność przewożonych resorów oraz dobrze spisuje

się w nierównym terenie.

MECHABUD Sp. z o.o.

Strona 21 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

18.

WÓZEK TECHNOLOGICZNY DO MONTAŻU I DEMONTAŻU
ZDERZAKÓW NA WAGONIE

Wózek przeznaczony jest do montażu i demontażu zderzaków na wagonie. Małe

wymiary wózka pozwalają na wygodne manewrowanie podczas prac naprawczych przy wagonie

a szerokie opony zapewniają stabilność i bezpieczeństwo użytkowników. Wózek wyposażony

jest w dźwignię zapewniającą automatyczną blokadą w dowolnym położeniu rączki.

MECHABUD Sp. z o.o.

Strona 22 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

19

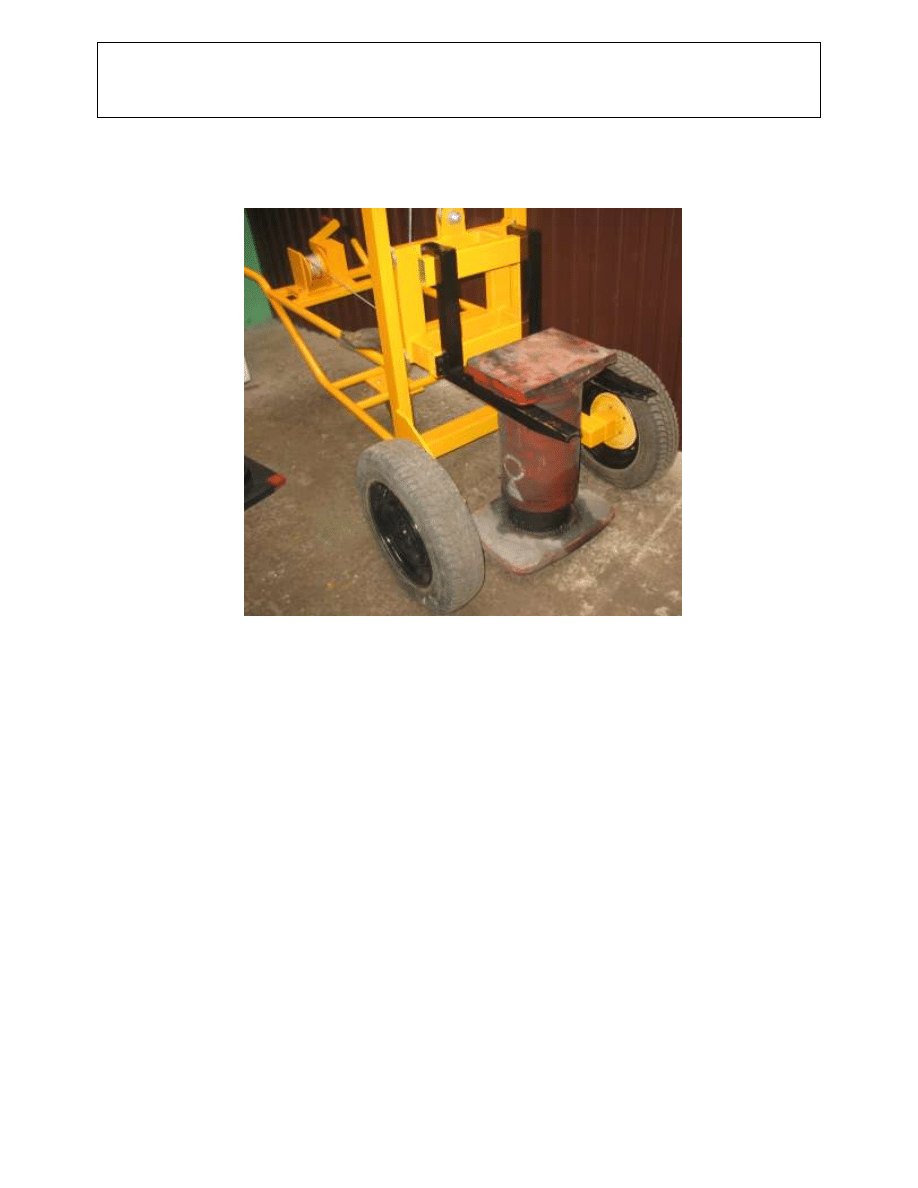

. WÓZEK TECHNOLOGICZNY DO TRANSPORTU ZDERZAKÓW

Wózek technologiczny służy do transportu zderzaków, szczególnie polecany jest przy

badaniach zderzaków na prasie. Zapewnie umiejscowienie zderzaka w pożądanym miejscu pod

prasą a po badaniach odstawienie zderzaka w miejsce odstawcze.

MECHABUD Sp. z o.o.

Strona 23 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

20.

CHWYTAK DO ZESTAWÓW KOŁOWYCH

Chwytak służy do podnoszenia i przemieszczania zestawów kołowych we współpracy

z urządzeniami dźwigowymi. Sposób mocowania zestawu eliminuje ryzyko uszkodzenia

mechanicznego osi zestawu kołowego.

MECHABUD Sp. z o.o.

Strona 24 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

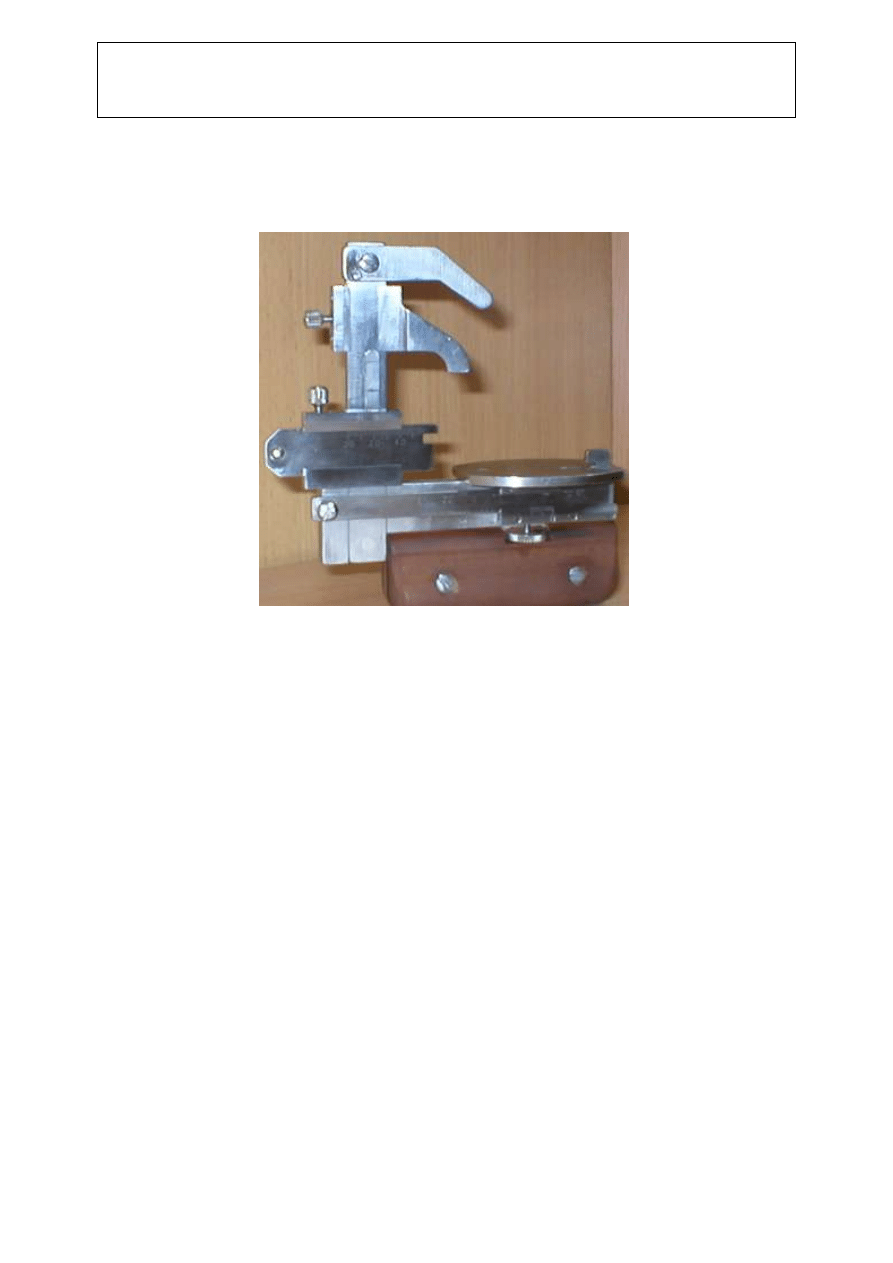

21. SUWMIARKA DO POMIARU ZARYSU PROFILU ZESTAWU

KOŁOWEGO

Suwmiarka przeznaczona jest do pomiaru wymiarów charakterystyk zarysu

zewnętrznego obręczy i kół bezobręczowych. Przyrządem tym można zmierzyć następujące

wielkości:

- wysokości obrzeża Ow,

- grubości obrzeża Og,

- wymiaru qR,

- grubości obręczy O (opcja na życzenie klienta)

Suwmiarka jest przyrządem noniuszowym wykonanym ze stali nierdzewnej.

MECHABUD Sp. z o.o.

Strona 25 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

22.

PRZYRZĄD DO POMIARU ŚREDNICY OKRĘGU TOCZNEGO

ZESTAWÓW KOŁOWYCH

Przyrząd jest przeznaczony do pomiaru średnicy okręgu tocznego kół zestawów

kołowych wagonów towarowych i osobowych z dokładnością 0,1mm.

Wykonywany jest w trzech podstawowych zakresach:

1. zakres pomiarowy 600-800mm

2. zakres pomiarowy 800-1100mm

3. zakres pomiarowy 1050-1270mm

MECHABUD Sp. z o.o.

Strona 26 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

23.

PRZYRZĄD DO POMIARU ROZSTAWU KÓŁ ZESTAWÓW

KOŁOWYCH

Przyrząd jest przeznaczony do pomiaru rozstawu płaszczyzn wewnętrznych kół

zestawu kołowego - wymiar Az. Jest przyrządem noniuszowym wykonanym ze stali

konstrukcyjnej zabezpieczonej farbą przed korozją. Umożliwia pomiar z dokładnością do

0,1mm. Opcjonalnie na życzenie klienta wyposażamy w czujnik zegarowy mechaniczny lub

elektroniczny.

MECHABUD Sp. z o.o.

Strona 27 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

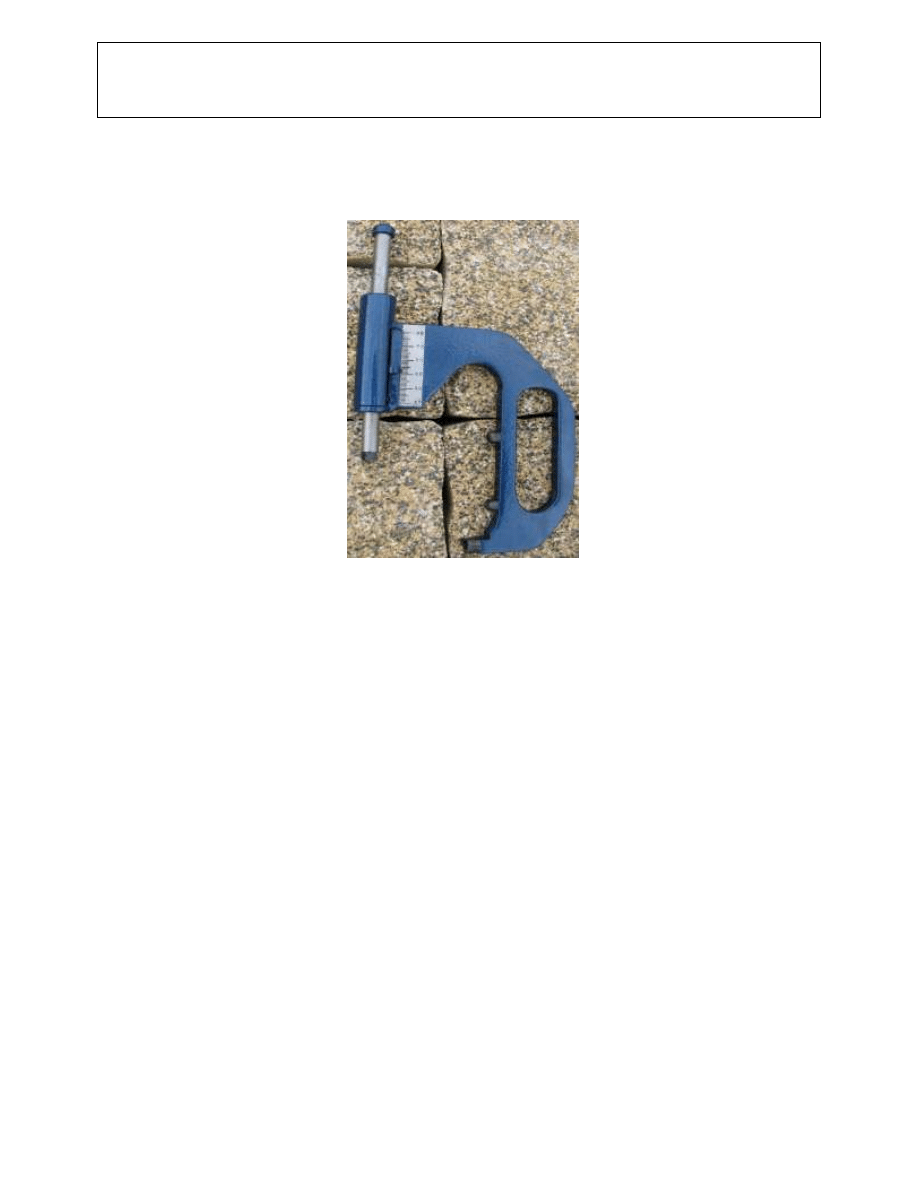

24.

PRZYRZĄD DO POMIARU GRUBOŚCI OBRĘCZY/WIEŃCA KOŁA

MONOBLOKOWEGO

Przyrząd do pomiaru grubości obręczy stosowany jest przy wybieraniu oraz

kompletowaniu zestawów pod wagony, gdy mamy do dyspozycji znaczną ilość zestawów

i zależy nam na szybkim pomiarze grubości obręczy.

Przyrząd wykonywany jest w dwóch wersjach:

1. Do pomiaru grubości obręczy: zakres 30-80mm

2. Do pomiaru grubości wieńca koła monoblokowego: zakres 25-50mm

MECHABUD Sp. z o.o.

Strona 28 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

25.

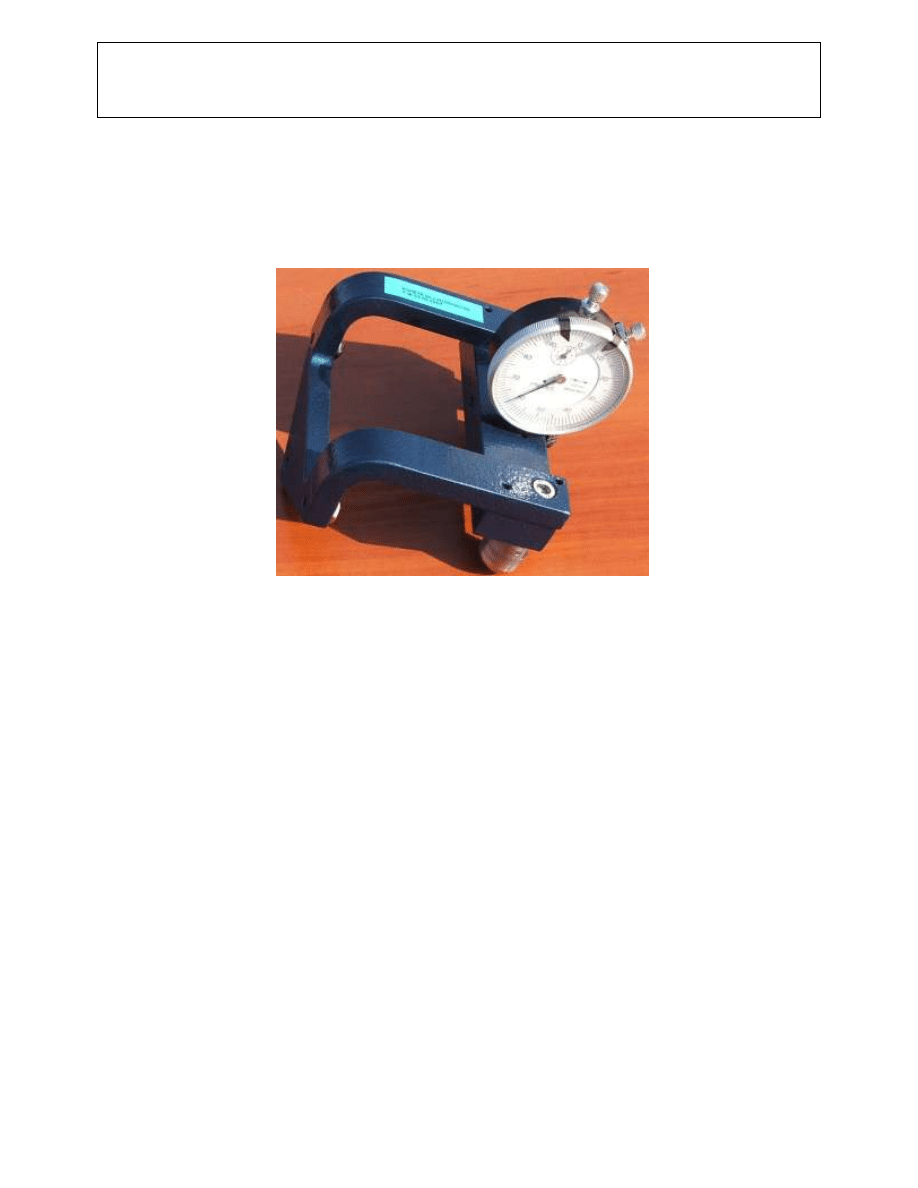

PRZYRZĄD DO POMIARU PŁASKICH MIEJSC I NALEPÓW NA

OKRĘGU TOCZNYM ZESTAWU KOŁOWEGO

Przyrząd jest przeznaczony do pomiaru płaskich miejsc i nalepów na okręgu tocznym

zestawu kołowego. Pomiar wykonywany jest za pomocą czujnika zegarowego z dokładnością

do 0,01mm.

MECHABUD Sp. z o.o.

Strona 29 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

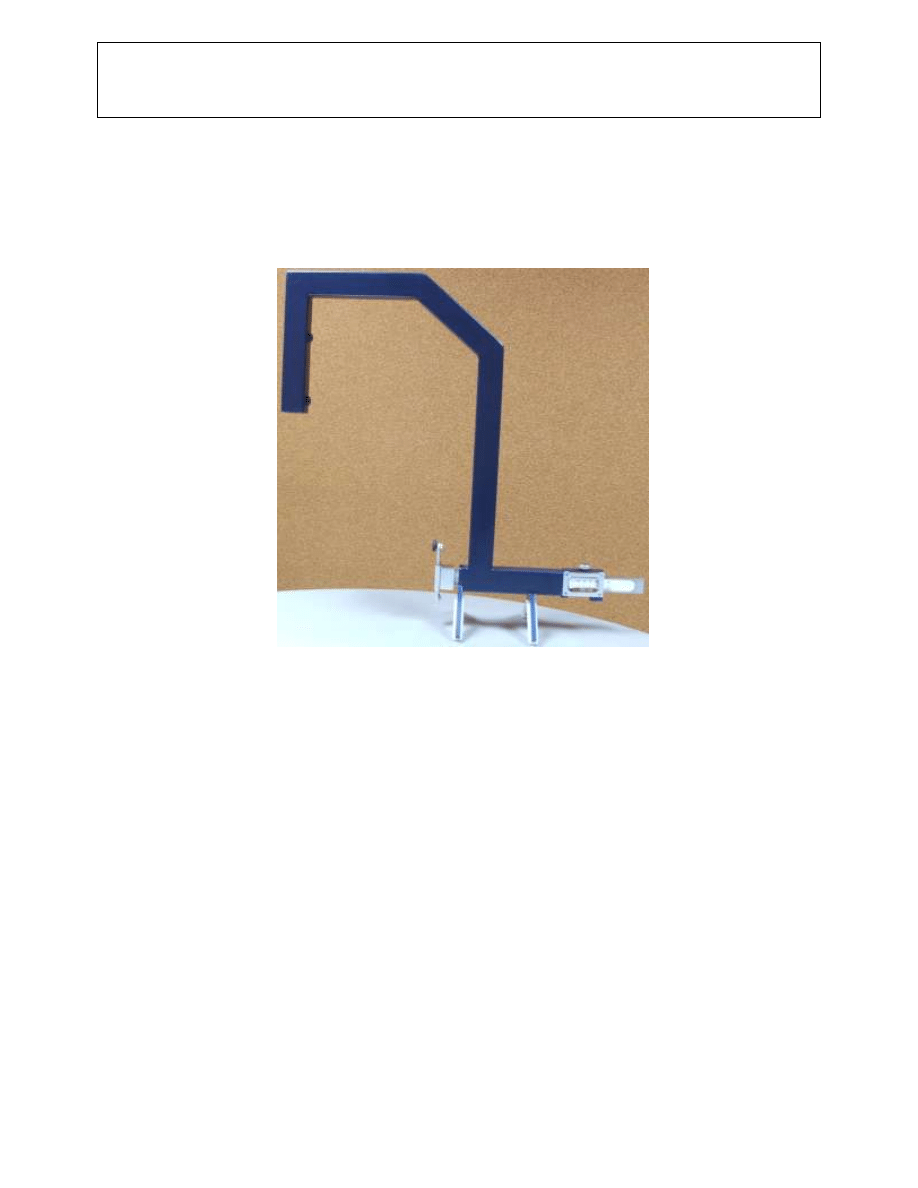

26.

PRZYRZĄD

DO

POMIARU

ODLEGŁOŚCI

PŁASZCZYZNY

W

EWNĘTRZNEJ OKRĘGU TOCZNEGO OD PRZEDPIAŚCIA

Przyrząd służy do określenia prawidłowości osadzenia kół na osi - wymiar w karcie

pomiarowej C-C΄.

MECHABUD Sp. z o.o.

Strona 30 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

27.

PRZYRZĄD DO POMIARU ZUŻYCIA TARCZY ZDERZAKA

Przyrząd jest przeznaczony do pomiaru zużycia tarcz zderzakowych wypukłych

o promieniu krzywizny Ru = 1500 mm:

- okrągłych,

-ściętych,

- prostokątnych

MECHABUD Sp. z o.o.

Strona 31 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

28

. PRZYRZĄD DO POMIARU RESORÓW

Przyrząd służy do pomiaru strzałki ugięcia resoru oraz sprawdzenia poprawności

położenia i osadzenia opaski resorowej.

MECHABUD Sp. z o.o.

Strona 32 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

29. SZABLON ROBOCZY PROFILU 28UIC I PRZECIWSPRAWDZIAN

Sprawdzian roboczy przeznaczony jest do sprawdzania zarysów zewnętrznych obręczy

i kół bezobręczowych wg PN - 92/K - 91056. Sprawdzian kontrolny sprawdzamy

przeciwsprawdzianem, który sprzedawany jest w komplecie lub oddzielnie.

MECHABUD Sp. z o.o.

Strona 33 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

30. SZABLON GRANICZNY WYMIARU qr

Zastosowanie sprawdzianu pozwala na proste i bezpośrednie sprawdzenie wymiaru

granicznego qR pochylenia obrzeża zarysu zewnętrznego - tzw. stromość.

Wymiar graniczny qR 6,5 mm

MECHABUD Sp. z o.o.

Strona 34 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

31.

PRZYRZĄD DO POMIARU WYSOKOŚCI ZDERZAKA OD GŁÓWKI

SZYNY

Przyrząd pomiarowy służy do pomiaru i kontroli wysokości zderzaka od główki szyny.

Wyposażony jest w libelkę poziomującą część ruchomą przez co wyeliminowane są błędy

powodujące znaczny odchył przyrządu od pionu.

Zakres pomiarowy: 920-1100mm

MECHABUD Sp. z o.o.

Strona 35 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

32.

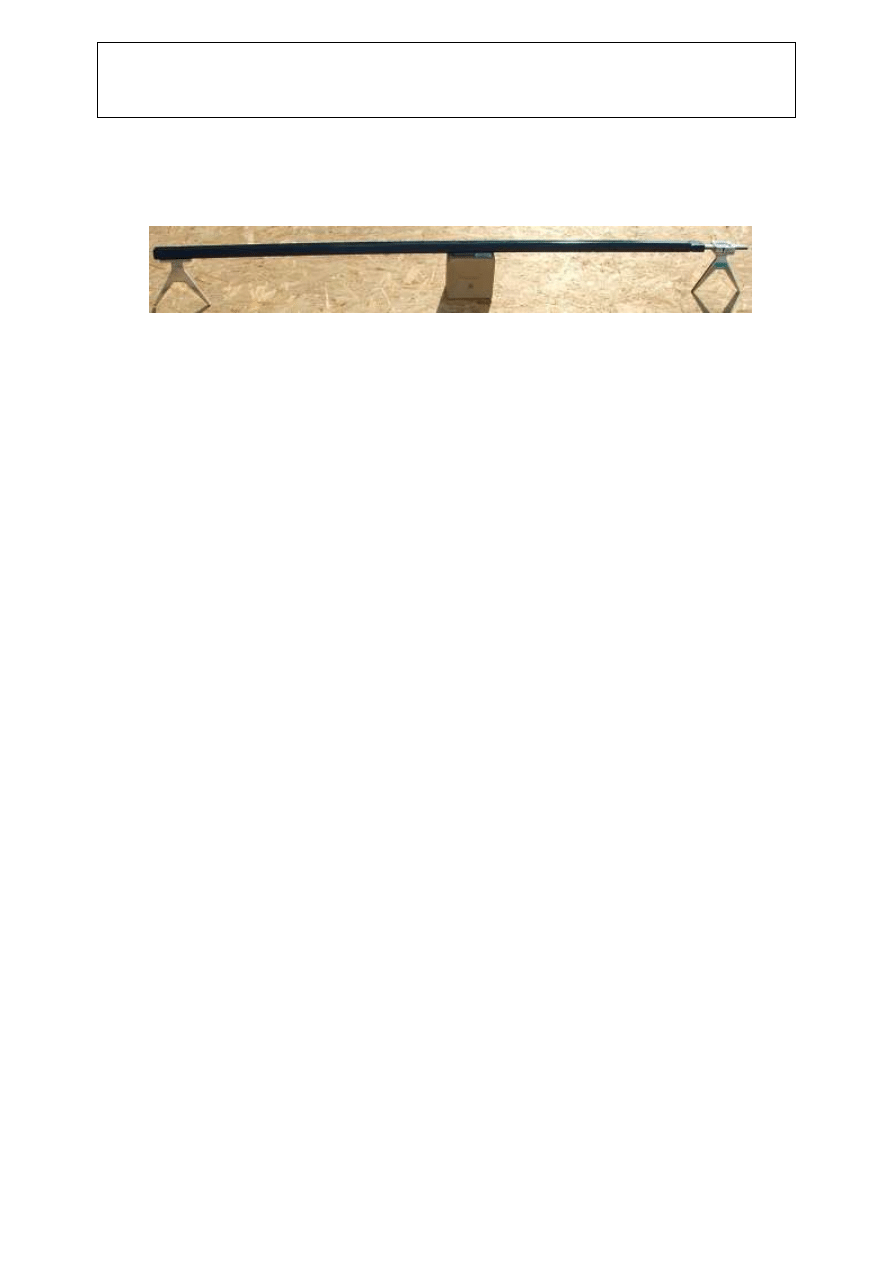

PRZYRZĄD DO POMIARU ROZSTAWU ZDERZAKÓW NA

WAGONIE

Przyrząd pomiarowy służy do pomiaru rozstawu zderzaków na wagonie.

Zakres pomiarowy: 1730-1770mm

MECHABUD Sp. z o.o.

Strona 36 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

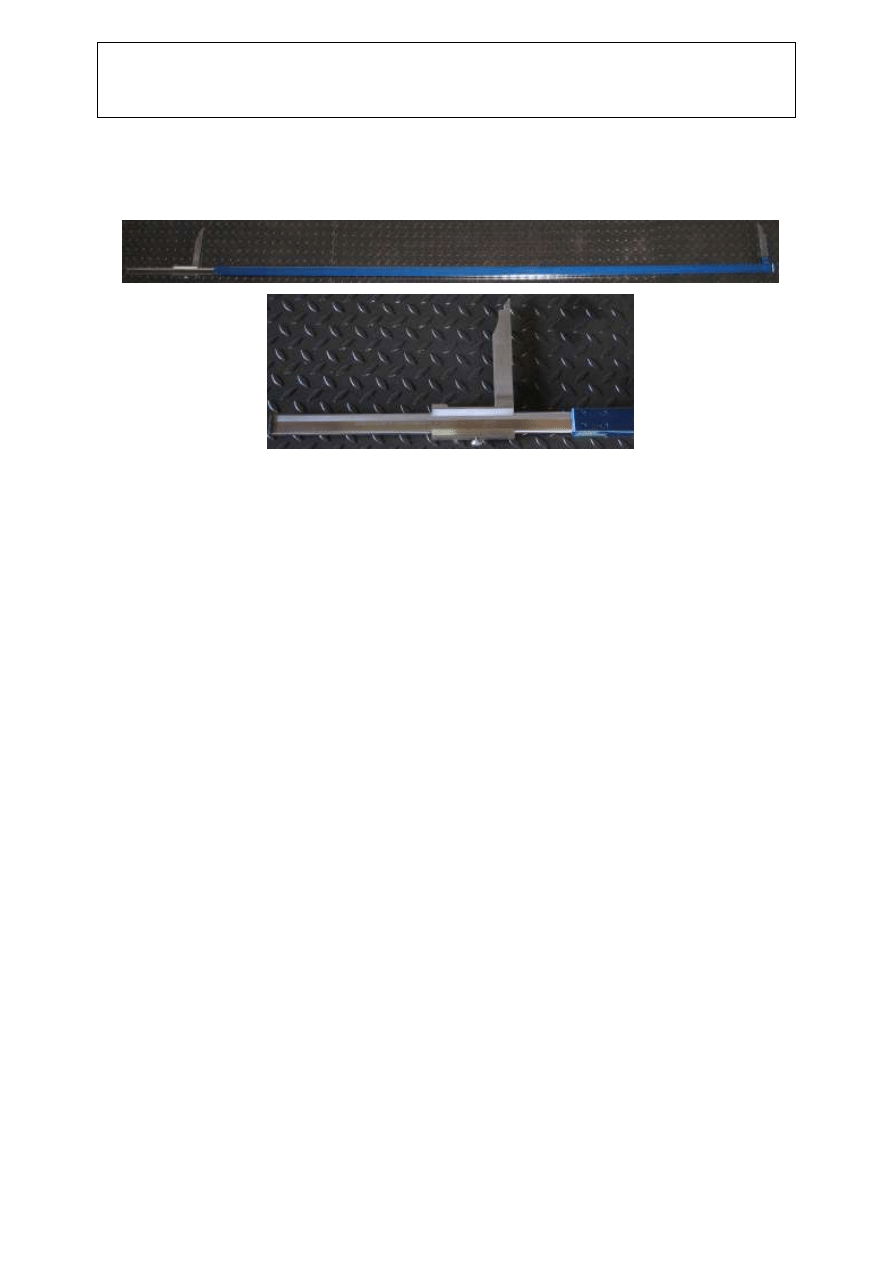

33.

PRZYRZĄD DO POMIARÓW PRZEKĄTNYCH WÓZKA 1XTa i 25TN

Z ICH ODMIANAMI

Przyrząd pomiarowy służy do pomiarów krzyżowych przekątnych w wózkach

wagonowych typu 1XTa i 25TN z odmianami. Przyrząd ten jest wymagany przy pomiarach

i diagnostyce wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 37 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

34.

PRZYRZĄD DO POMIARU PRZESUNIĘCIA GNIAZDA CZOPA

SKRĘTU

Przyrząd pomiarowy służy do pomiaru wzdłużnego i poprzecznego przesunięcia gniazda

czopa skrętu w wózku wagonowym 1XTa i 25TN z odmianami. Ponadto tym przyrządem

możemy zmierzyć całkowitą długość i szerokość wózka wagonowego. Przyrząd ten jest

wymagany przy pomiarach i diagnostyce wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 38 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

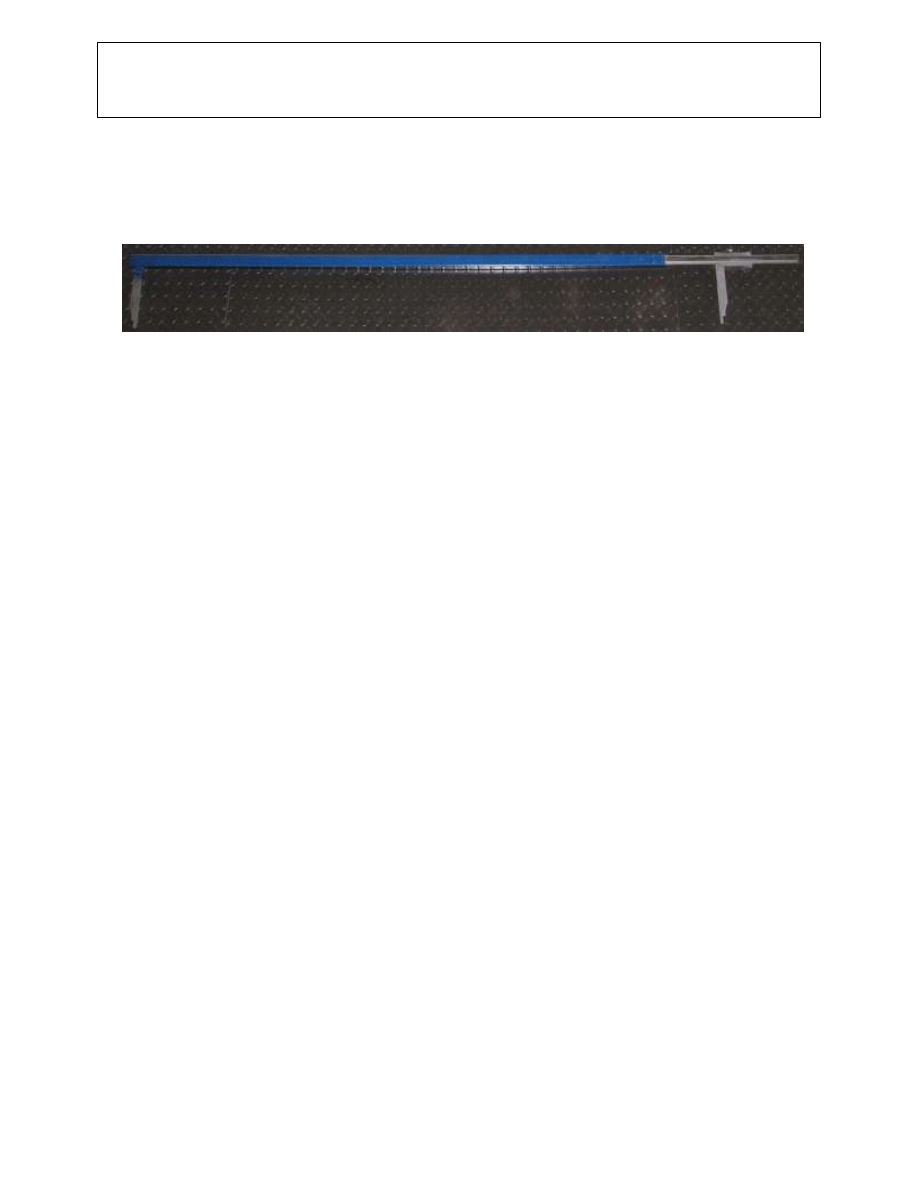

35. SUWMIARKA SPECJALISTYCZNA DO POMIARU ROZSTAWU

WIDEŁ OKIEN MAŹNICZYCH W WÓZKU 1XTa i 25TN

Suwmiarka specjalistyczna pozwala ma pomiar rozstawu wzdłużnego i poprzecznego

ślizgów w wózku 1XTa i 25TN. Przyrząd ten jest wymagany przy pomiarach i diagnostyce

wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 39 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

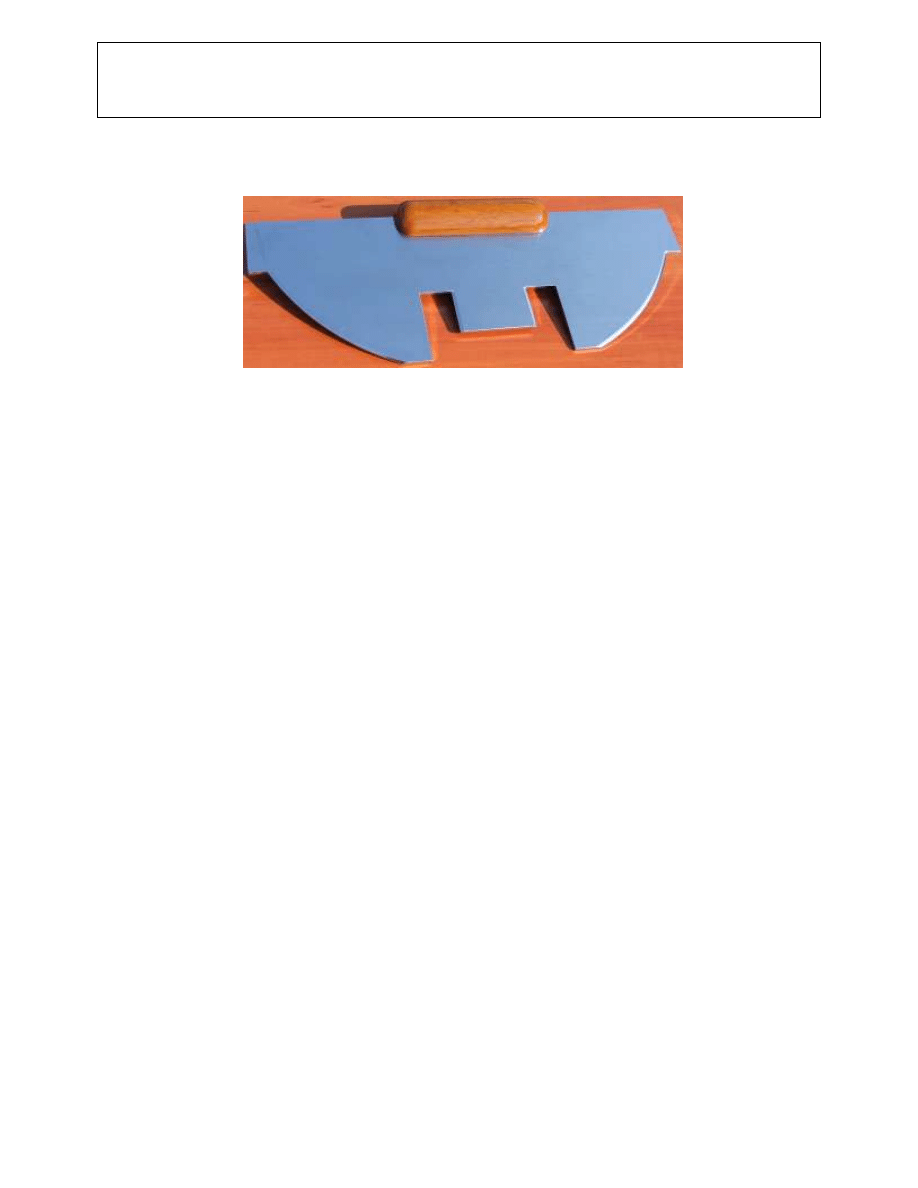

36. SZABLON DO POMIARU GNIAZDA C

ZOPA SKRĘTU

Szablon służy do określania stopnia zużycia gniazda czopa skrętu.

MECHABUD Sp. z o.o.

Strona 40 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

37

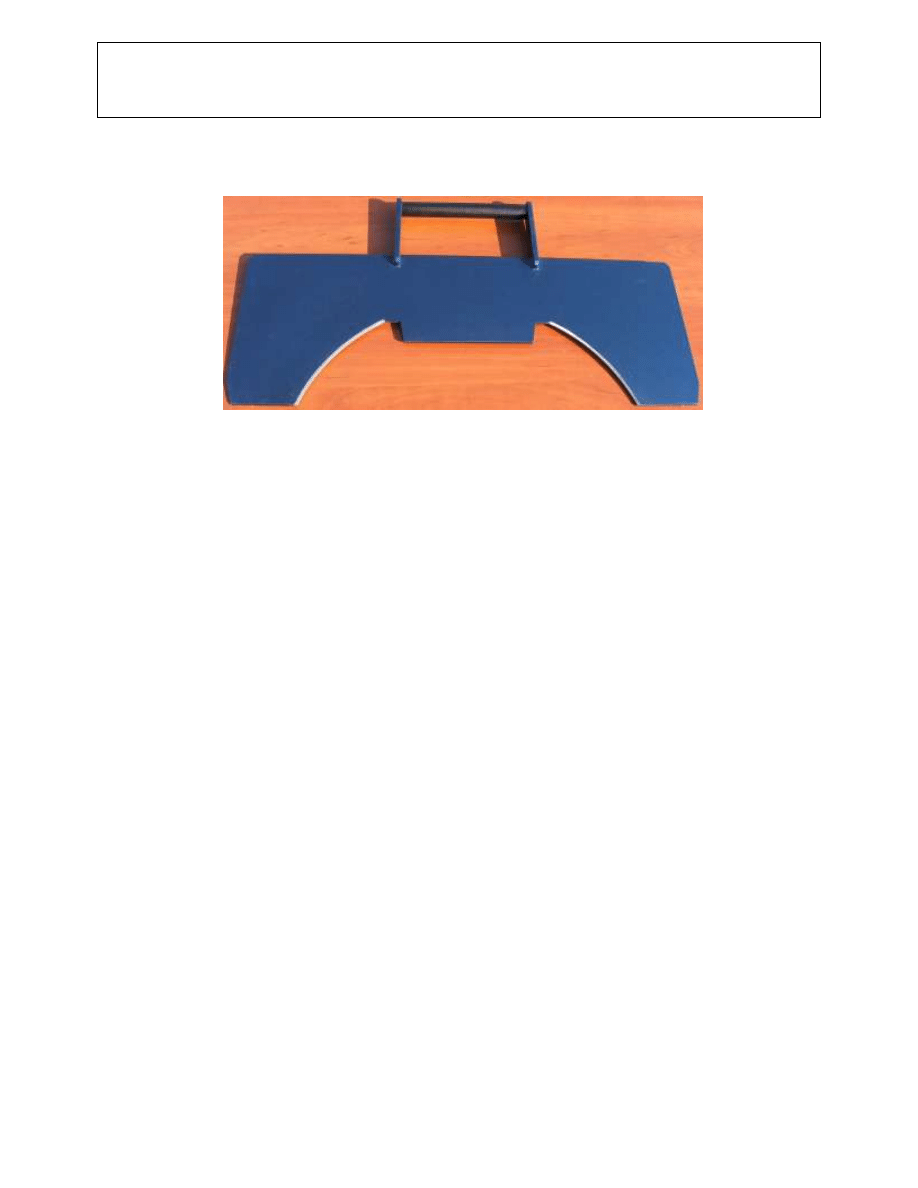

. SZABLON DO POMIARU CZOPA PANWI SKRĘTU

Szablon pozwala określić stopień zużycia czopa panwi.

MECHABUD Sp. z o.o.

Strona 41 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

38.

PRZYRZĄD USTALAJĄCY ŚRODEK WYKROJU MAŹNICZEGO

W WÓZKU 1XTa

Przyrząd służy do ustalania środka wykroju maźniczego wózka typu 1XTa. Przyrząd

wymagany jest do przeprowadzenia pomiarów krzyżowych na stanowisku do pomiaru ram

wózków wagonowych. Przyrząd może być wykonany w dwóch wariantach:– według życzenia

klienta. Przyrząd ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 42 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

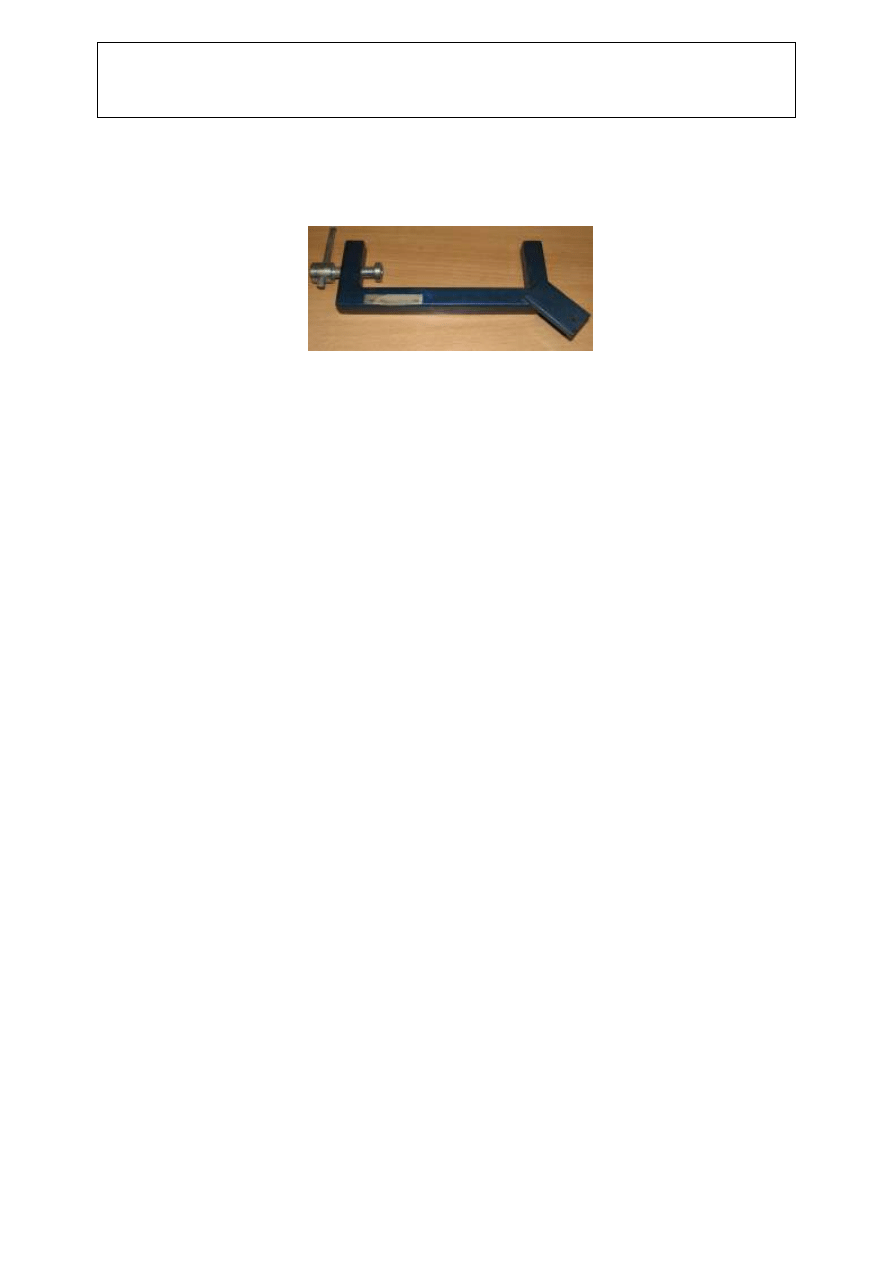

39.

PRZYRZĄD

USTALAJĄCY

PUNKTY

POMIAROWE

PRZY

POMIARZE PRZEKĄTNYCH W WÓZKU 25TN

Przyrząd pomiarowy ustala punkty do pomiaru przekątnych wózka 25TN. Przyrząd

ten jest wymagany przy pomiarach i diagnostyce wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 43 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

40.

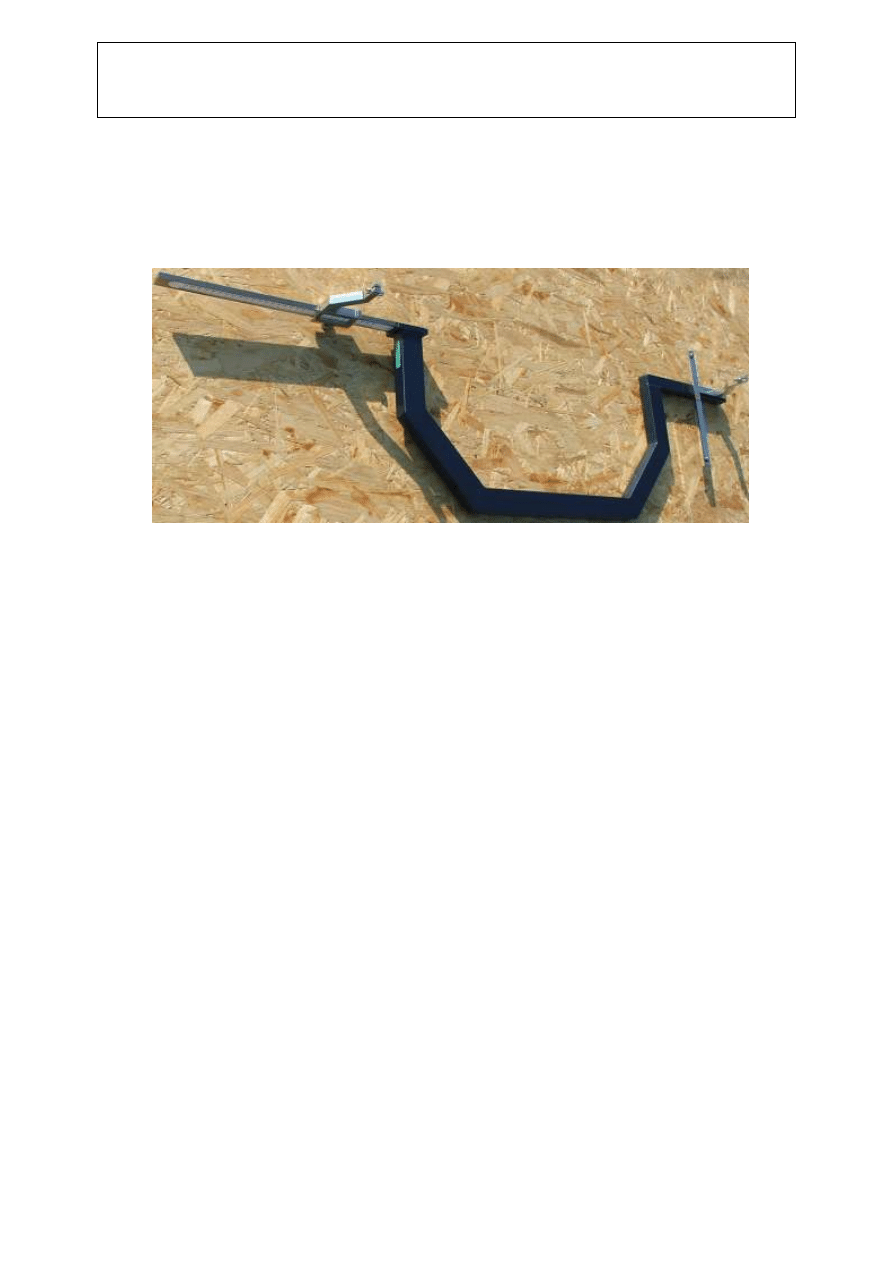

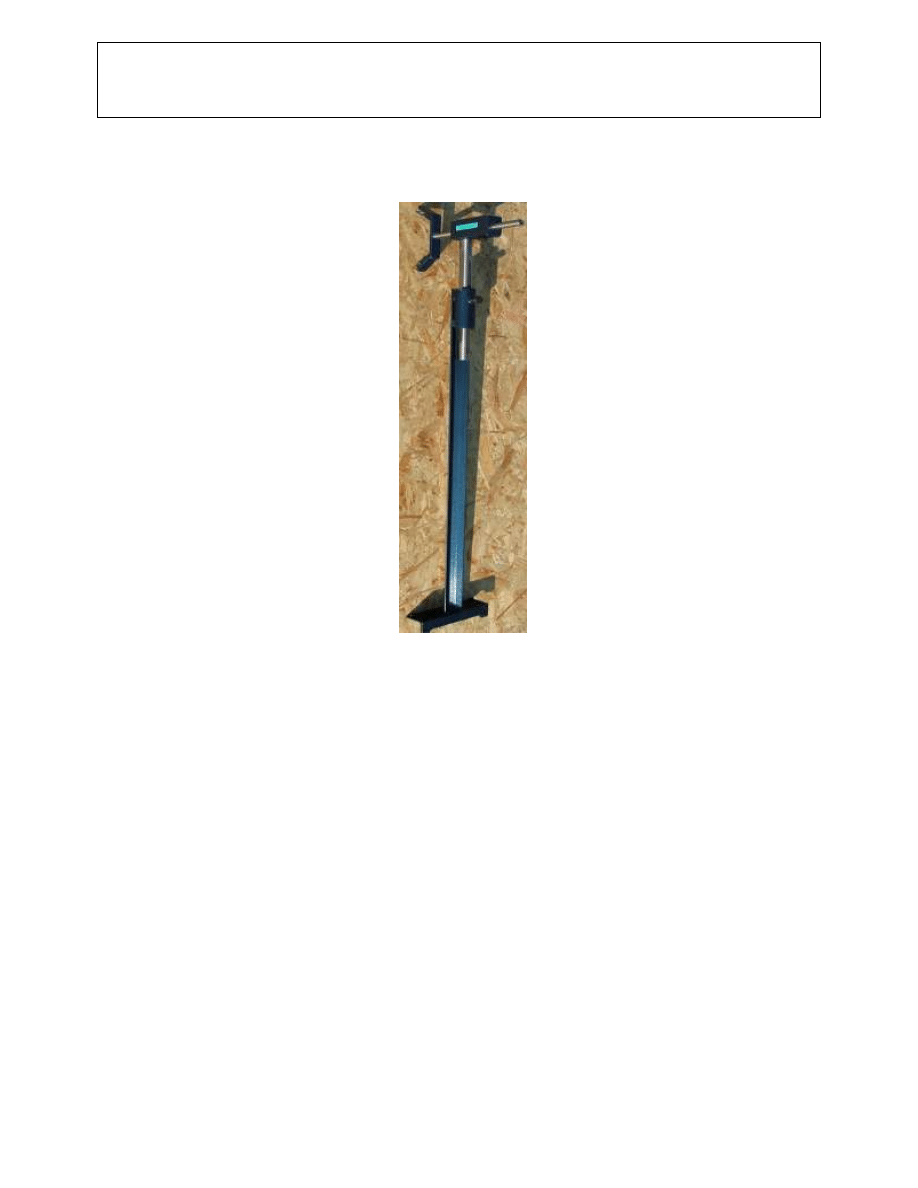

PRZYRZĄD DO POMIARU ROZSTAWU WIDEŁ MAŹNICZYCH

W WÓZKU WAGONOWYM TYPU 25TN

Przyrząd pomiarowy służy do pomiaru rozstawu wideł maźniczych w wózku 25TN –

wymiar w karcie pomiarowej b1-b4. Przyrząd ten jest wymagany przy pomiarach i diagnostyce

wózków wagonowych.

MECHABUD Sp. z o.o.

Strona 44 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

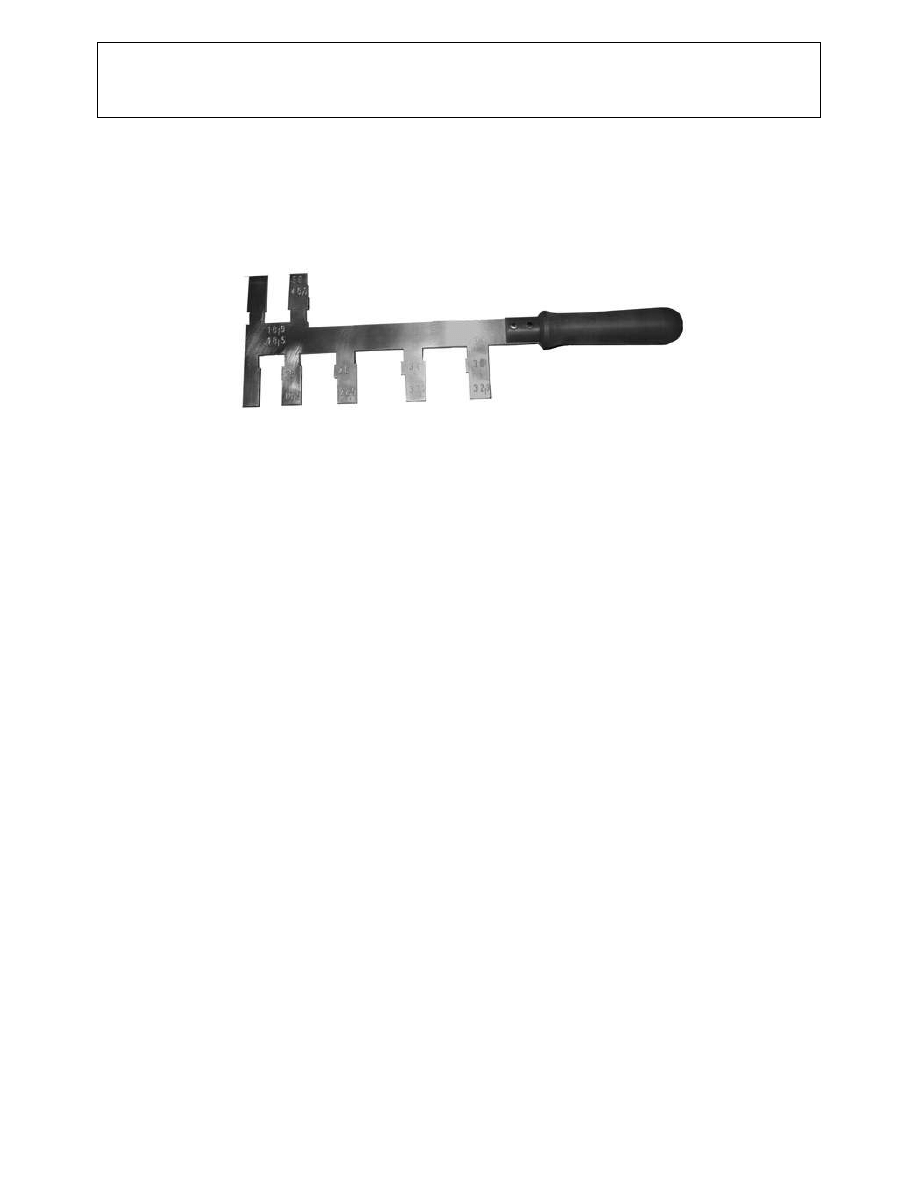

41. KLIN POMIAROWY

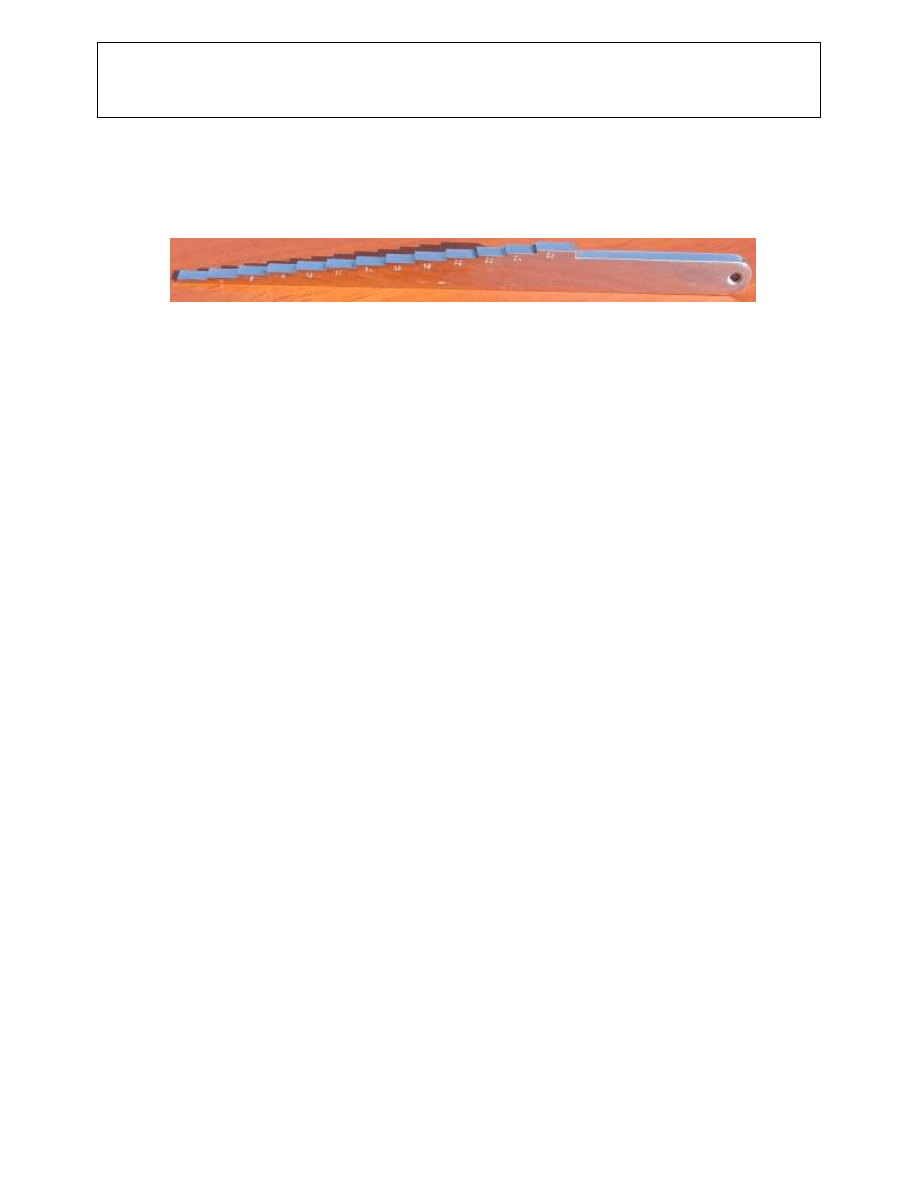

Klin pomiarowy jest przeznaczony do pomiaru luzów oraz szczelin przy elementach

ślizgu bocznego. Zakres 2-24mm o skoku 2mm.

MECHABUD Sp. z o.o.

Strona 45 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

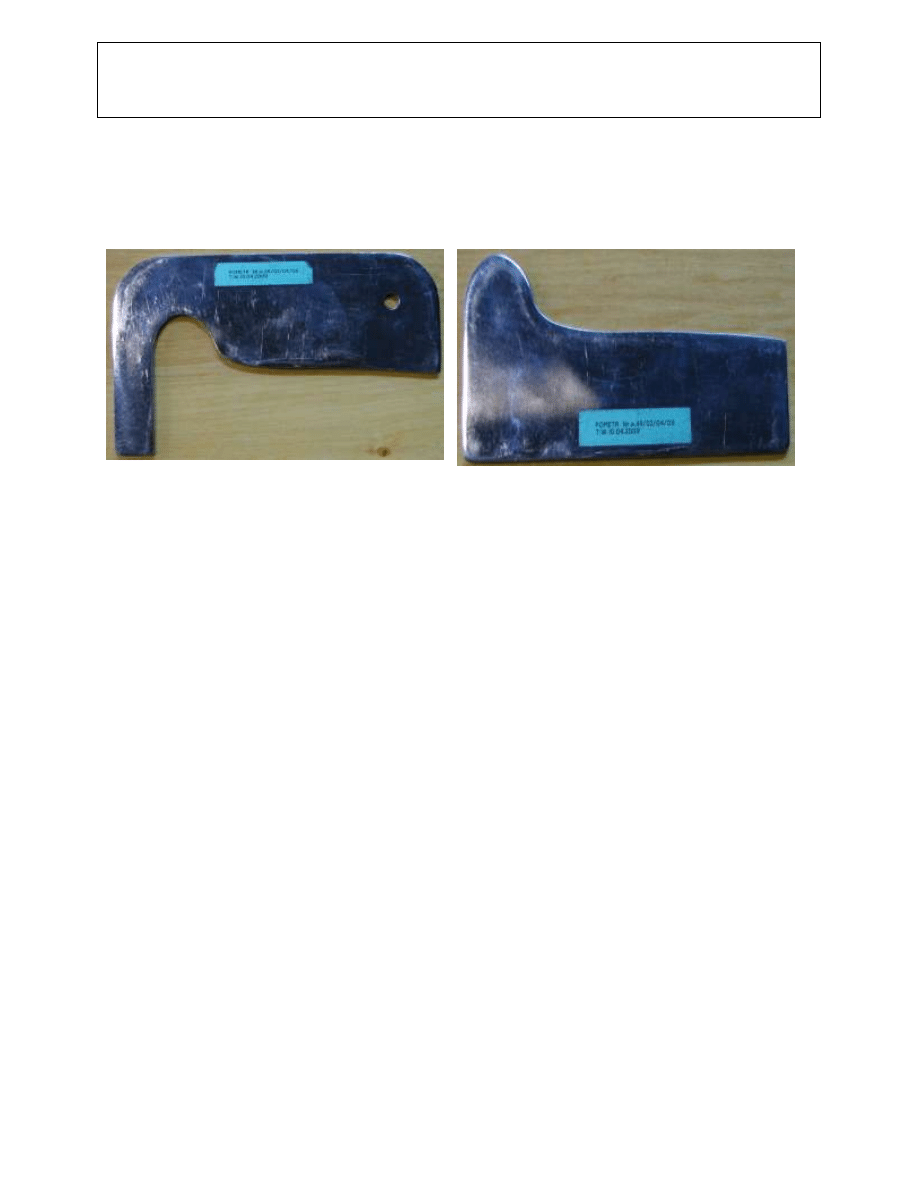

42.

SPRAWDZIAN

RÓŻNICOWY

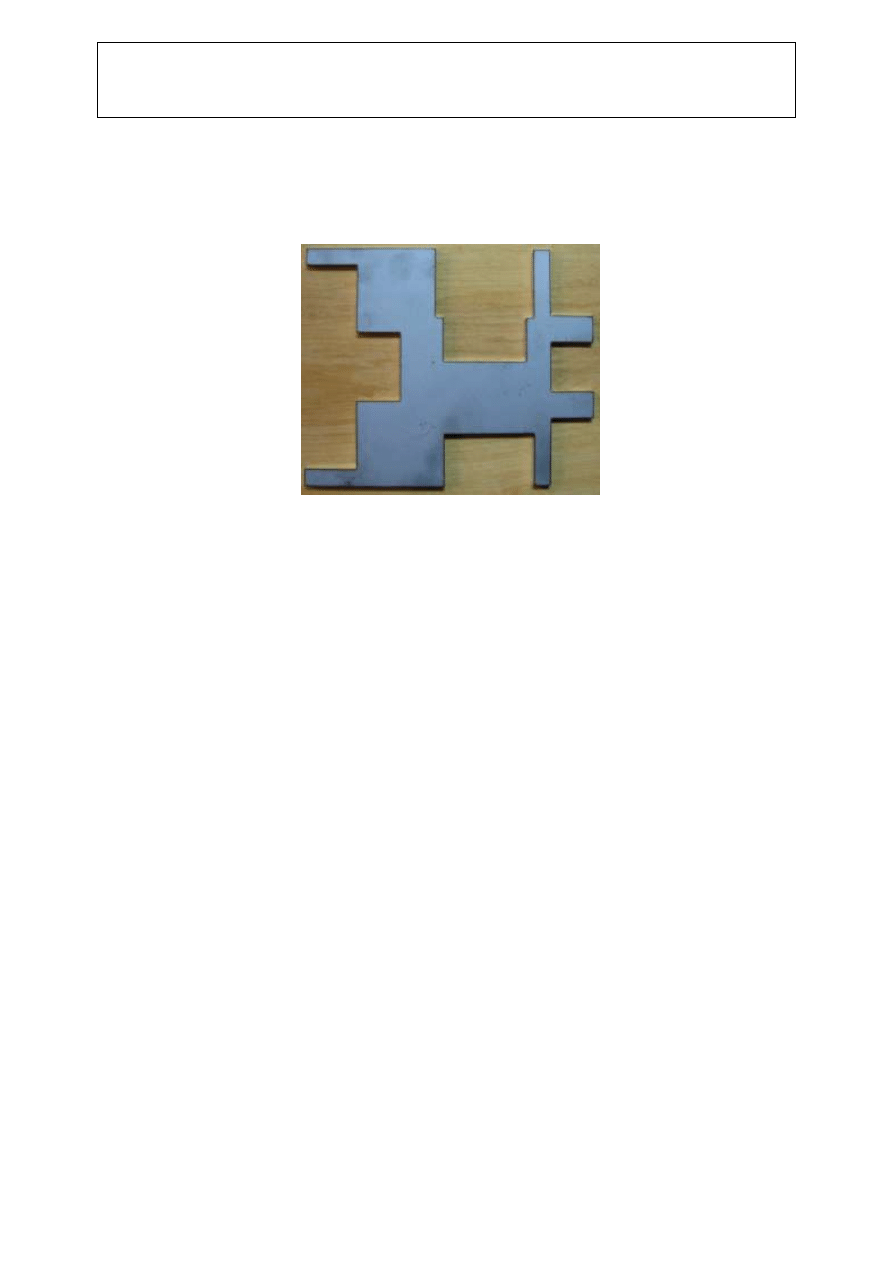

ZUŻYCIA

PAŁĄKA

SPRZĘGU

ŚRUBOWEGO

Sprawdzian służy do pomiaru zużycia pałąka sprzęgu śrubowego na podstawie

porównania z maksymalnymi granicznymi wartościami jakie przewidują przepisy.

MECHABUD Sp. z o.o.

Strona 46 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

43

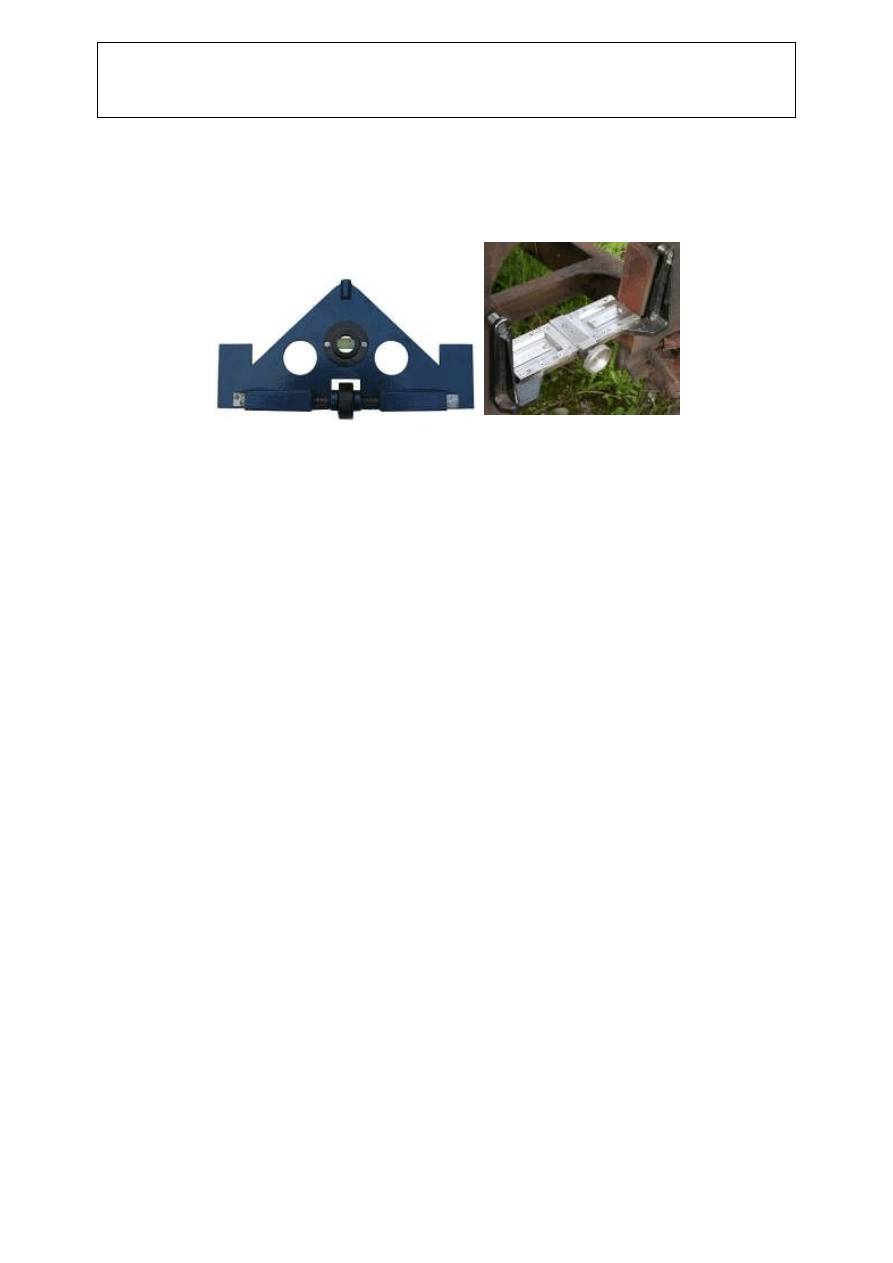

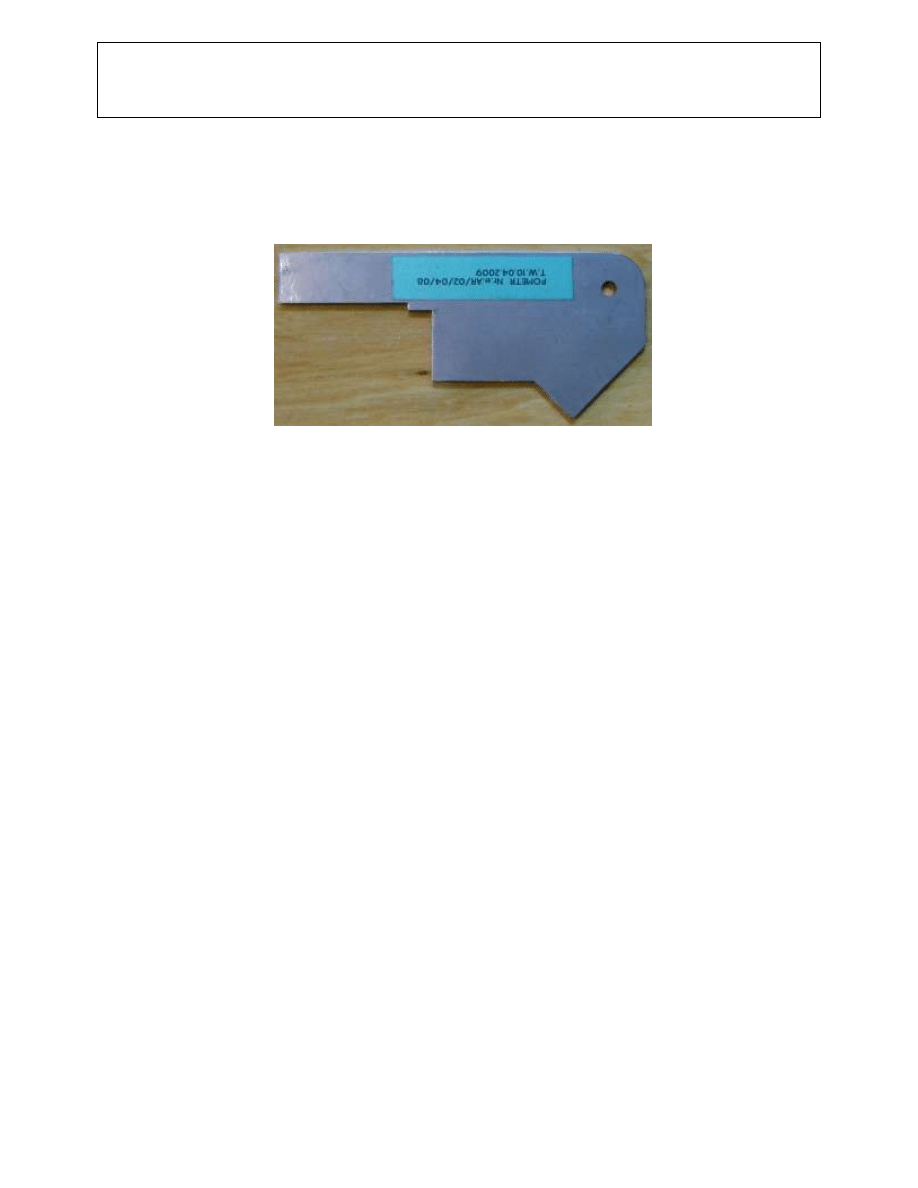

. SPRAWDZIAN RÓŻNICOWY ZUŻYCIA HAKA CIĘGŁOWEGO

Sprawdzian służy do pomiaru zużycia haka cięgłowego na podstawie porównania

z maksymalnymi granicznymi wartościami jakie przewidują przepisy.

MECHABUD Sp. z o.o.

Strona 47 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

44

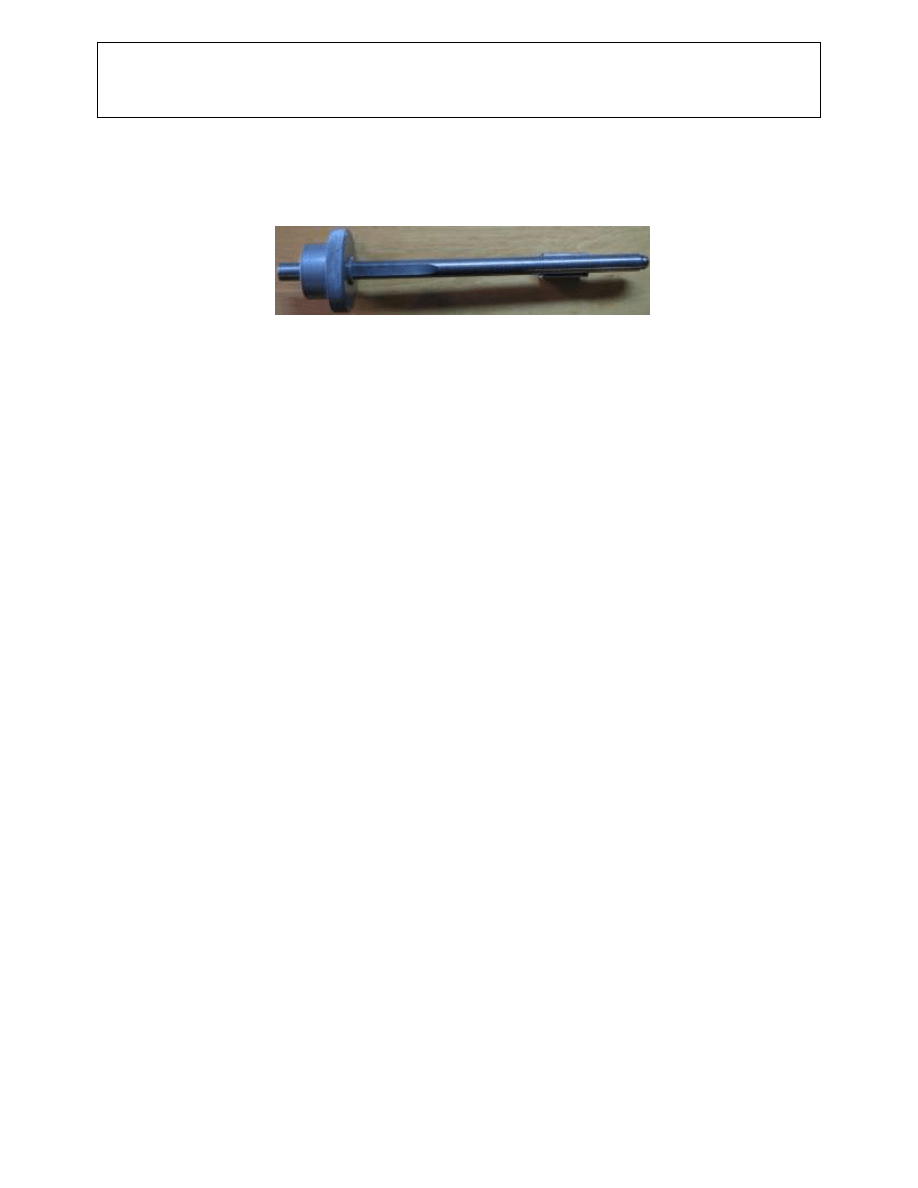

. SPRAWDZIANY TŁOCZKOWE ŁOŻYSK TOCZNYCH

Sprawdziany tłoczkowe przeznaczone są do kontroli łożysk tocznych w dwóch wymiarach:



Sprawdzian tłoczkowy łożysk tocznych NJ 120x240 i NJP 120x240



Sprawdzian tłoczkowy łożysk tocznych NJ 130x240 i NJP 130x240

Oferowane sprawdziany umożliwiają kwalifikacje łożysk tocznych w trzech grupach

wymiarowych zgodnie z WT-2 cz. 3b.

MECHABUD Sp. z o.o.

Strona 48 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

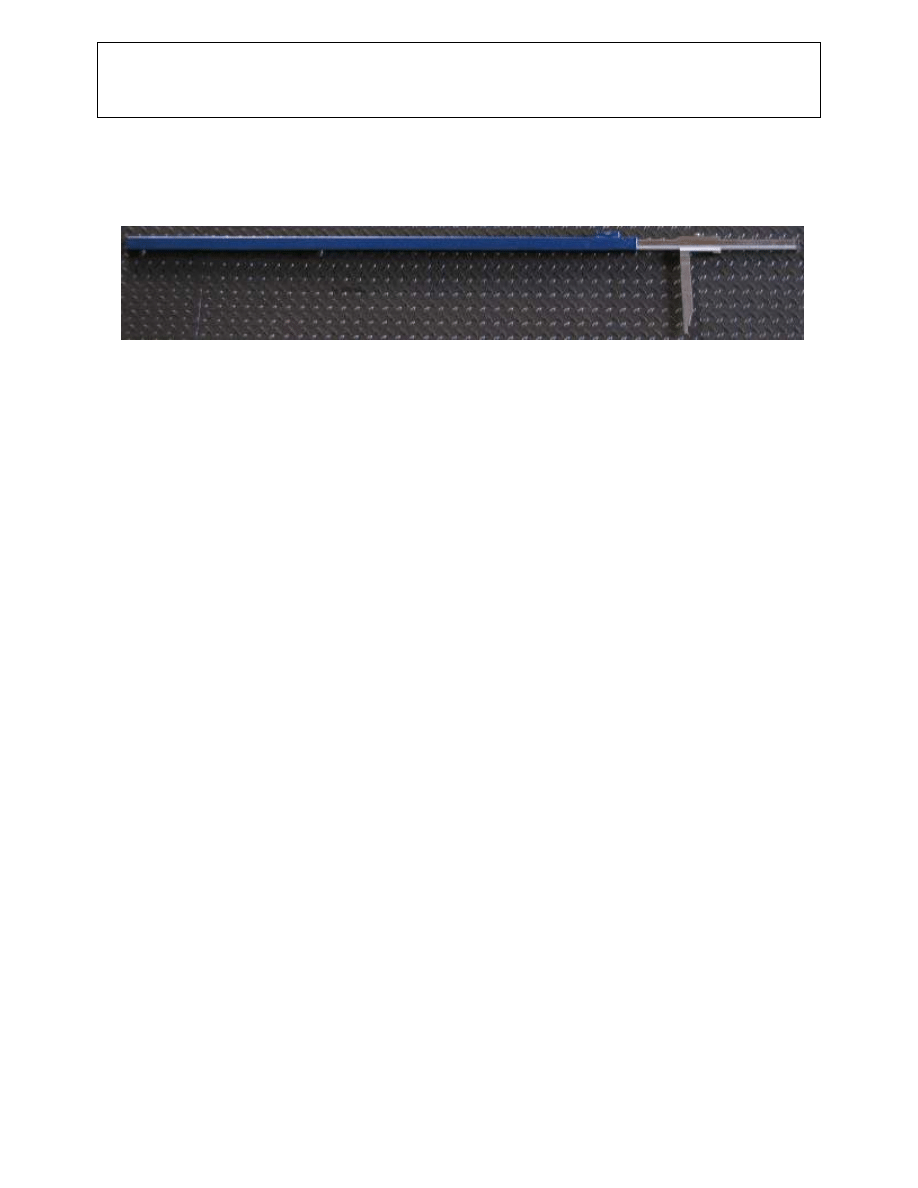

45. SUWMIARKA DO POMIARU KAMIENI RESOROWYCH

Suwmiarka służy do pomiaru maksymalnego zużycia kamieni resorowych.

MECHABUD Sp. z o.o.

Strona 49 z 49

Katalog urządzeń i przyrządów stosowanych przy naprawach w kolejnictwie

46. INNE

Przedstawiona powyższa oferta stanowi tylko część produkowanych maszyn i urządzeń

stosowanych przy pracach remontowych w kolejnictwie. Nasza firma wykonała również wiele

innych projektów, które z powodzeniem cieszą się funkcjonalnością i są użytkowane do dnia

dzisiejszego.

Przykładowe projekty:

1. Wykonanie myjni wózków wagonowych

2. Wykonanie i montaż przeciągarki wagonów

3. Wykonanie ramy szablonu do produkcji i montażu wagonów

4. Wykonanie prasy do badania prób szczelności zaworów gazowych

5. Wykonanie podestów do napraw wagonów

6. Wykonanie prasy do stłaczania i wprasowywania tarcz w zestawach kołowych

7. Wykonanie obrotników do spawania zbiorników o dużych gabarytach

Produkowane przez nas przyrządy pomiarowe posiadają świadectwa legalizacji.

Jeśli mają Państwo jakieś pytania służymy fachowym doradztwem i wiedzą na tematy

kolejowe i nie tylko.

ZAPRASZAMY DO WSPÓŁPRACY !!!
