Przykład zastosowania interfejsu:

Typowym przykładem zastosowania sprzedawanego interfejsu moŜe być wgranie APPro
1.0.6-1 do access pointów Ovislink WL-1120AP/Planex GW-AP11SP posiadających
firmware w wersji powyŜej 3.0 (firmware to uniemoŜliwia wgrania alternatywnego
oprogramowania do AP). Procedura aktualizacji/naprawy przebiega w typowych,
następujących po sobie kolejno, krokach:

1. Ze strony producenta naprawianego Access Pointa ściągamy firmware które chcemy wgrać
do AP - tu

APPro 1.0.6-1



2. Ściągamy z Internetu i konfigurujemy oprogramowanie pracujące na komputerze - czyli
terminal RS232 i serwer TFTP. Tu polecam dwa programy: jako program terminala
najlepszym będzie

PuTTY

 (

ś

ciągnij

), a zalecanym serwerem TFTP jest powszechnie znany

program

PumpKIN

 (

ś

ciągnij

). Warto zainstalować sobie wyŜej wymienione programy i

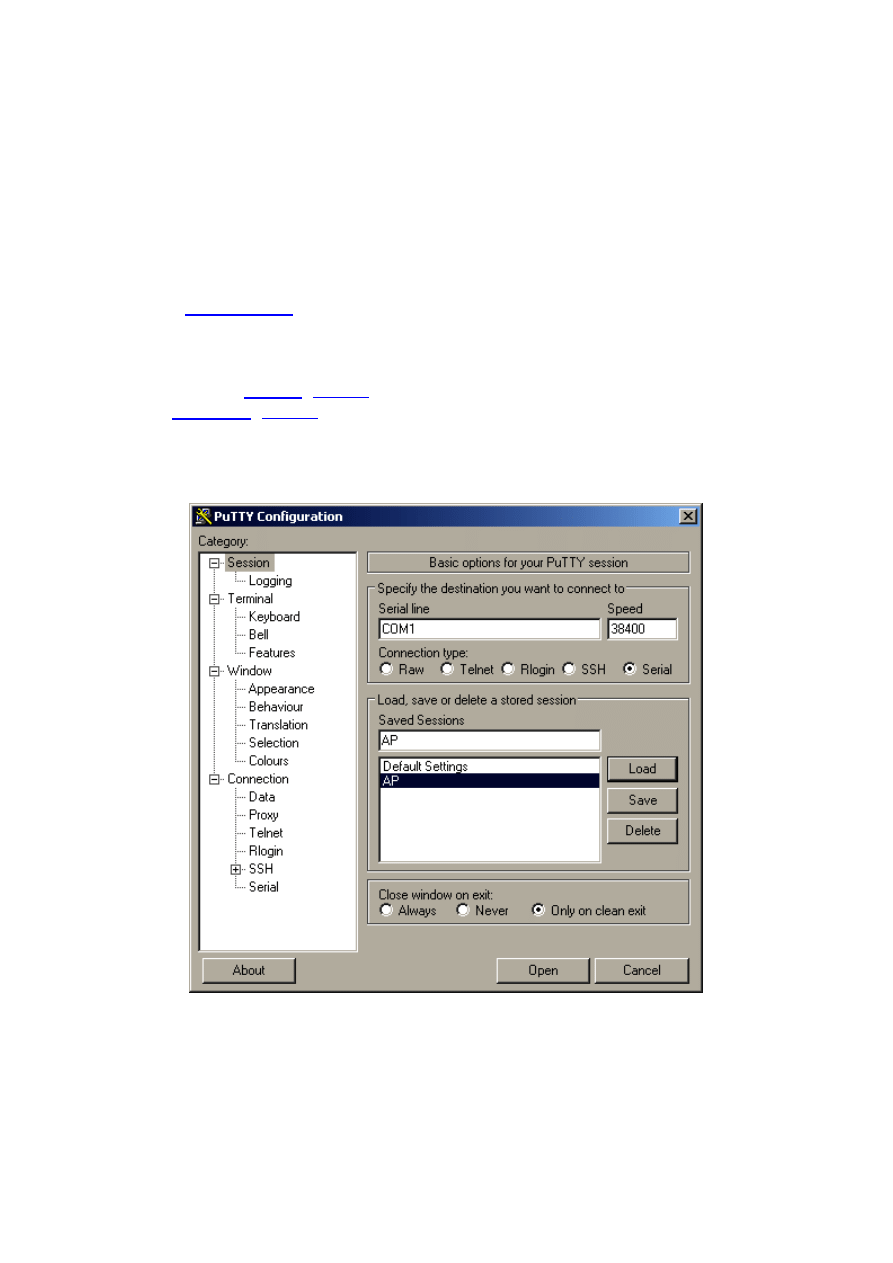

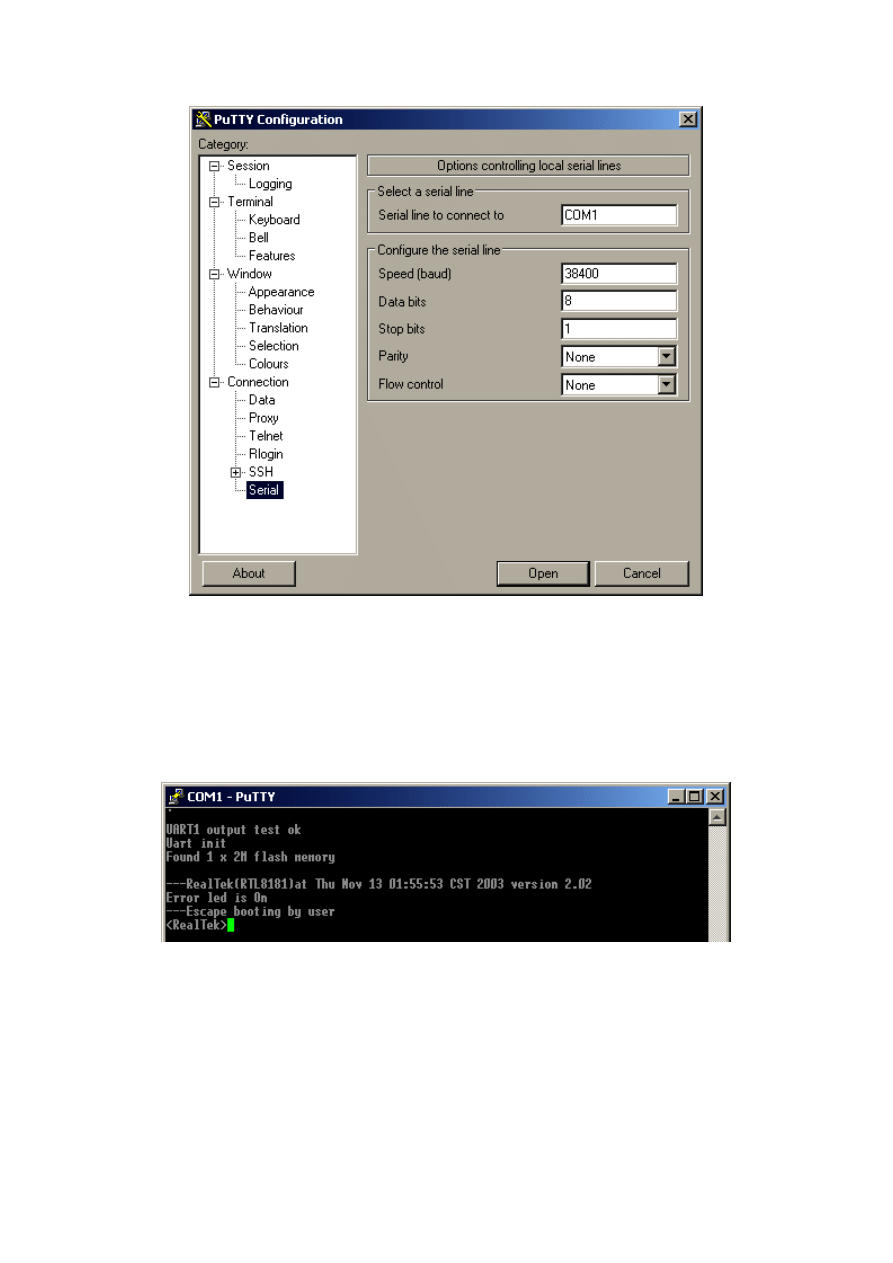

przeglądnąć dostępne w nich opcje i moŜliwości. W programie PuTTY konfigurujemy opcje
związane z wykorzystywanym do naprawy łączem szeregowym komputera, pokazują to
poniŜsze rysunki:

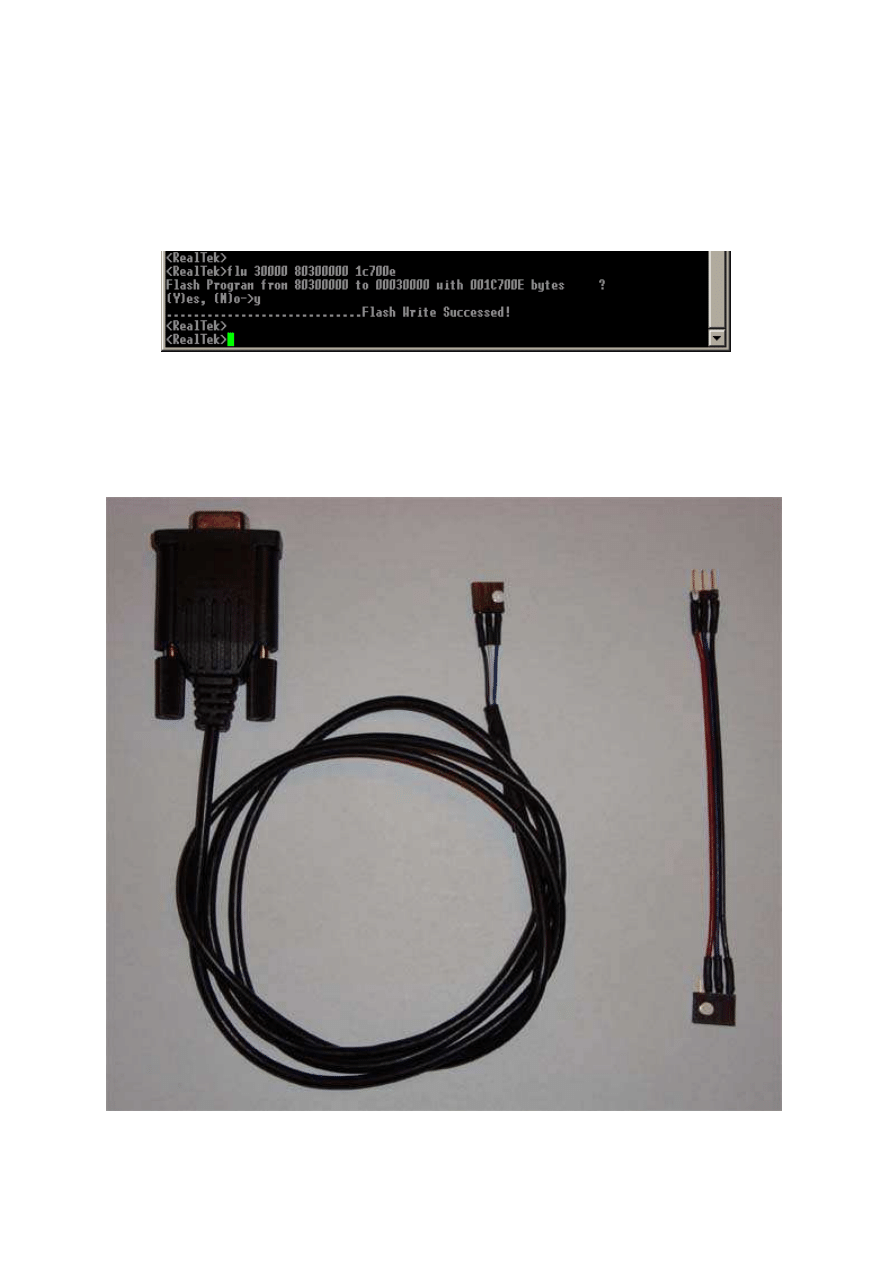

3. O ile nie zrobiliśmy tego wcześniej (przy wyłączonym zasilaniu komputera) - podłączamy
interfejs do łącza szeregowego RS232C w PC oraz do odpowiedniego złącza RS232 (patrz
zdjęcia powyŜej) na płytce drukowanej access pointa. Dopiero po podłączeniu interfejsu
klikamy Open w PuTTY otwierając terminal komunikacyjny...

4. Dopiero teraz włączamy zasilanie access pointa. W oknie terminala PuTTY, chwilę po
uruchomieniu, powinien zgłosić się bootloader APka:



Zaraz po zgłoszeniu się bootloadera AP moŜliwie szybko naciskamy na klawiaturze
komputera klawisz ESC... Wtedy APek przerwie procedurę uruchamiania i przejdzie w tryb

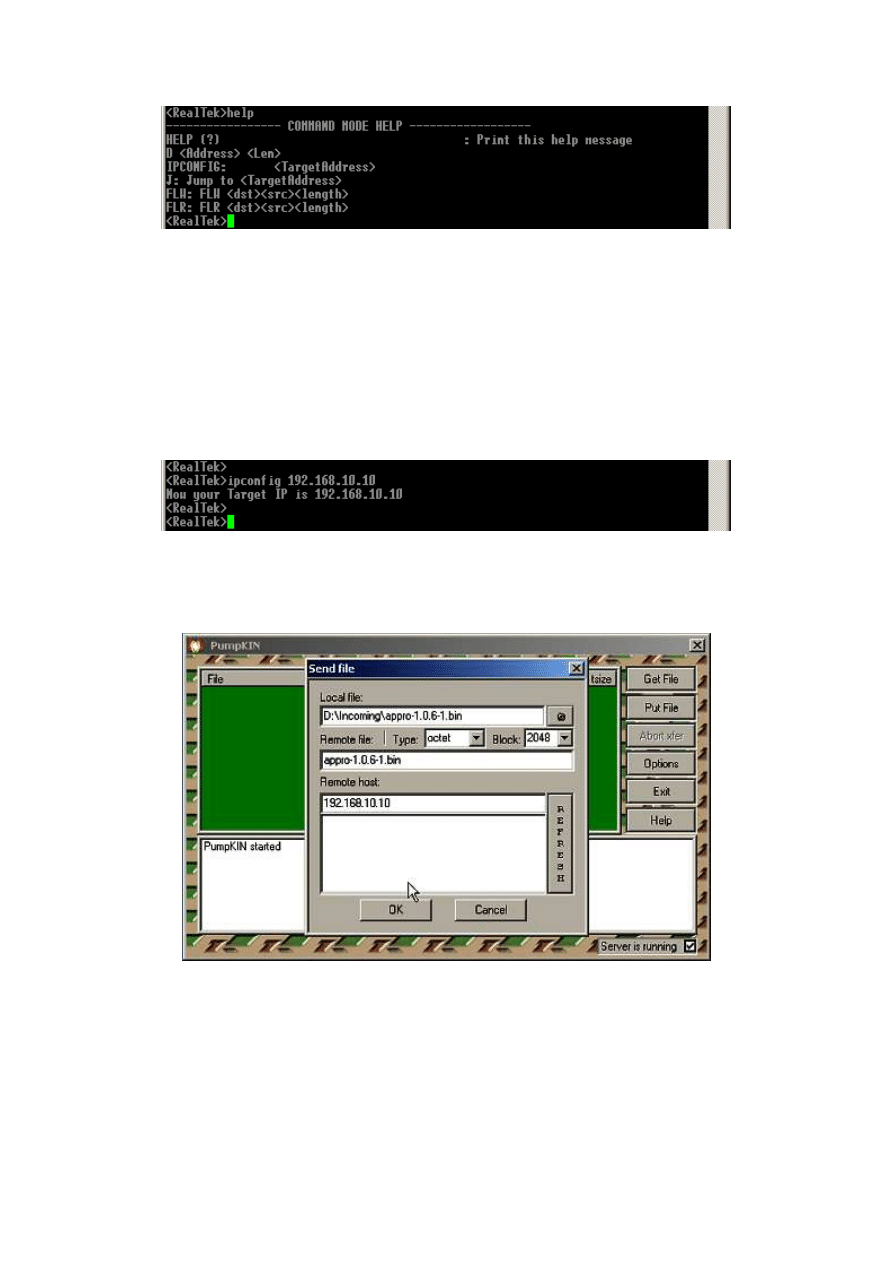

bootloadera, w którym moŜemy wydawać pewne polecenia urządzeniu. W tym miejscu warto
wydać polecenie help - wyświetli się wtedy lista dostępnych komend wraz z opisem ich
parametrów.



5. Polecenia do wykonania i komunikaty zwracane przez naprawiany access point przesyłane
są poprzez interfejs RS232 natomiast sam firmware przesyłany będzie do APka poprzez
połączenie sieciowe. Dlatego teŜ w tym miejscu łączymy kartę sieciową komputera
uŜywanego do naprawy z pierwszym portem LAN access pointa, po czym poleceniem:

IPCONFIG www.xxx.yyy.zzz

ustawiamy adres pod którym widoczny będzie nasz AP (pamiętając, Ŝe maska wynosi
255.255.255.0).



6. Uruchamiamy program PumpKIN. Naciskamy przycisk Put file - na ekranie pojawi się
okno, w którym ustawiamy, jaki plik chcemy wysłać i pod jaki adrees IP (wysyłamy plik
firmware pod adres IP access pointa).



Naciskamy przycisk OK i PumpKIN rozpocznie wysyłanie firmware do AP.

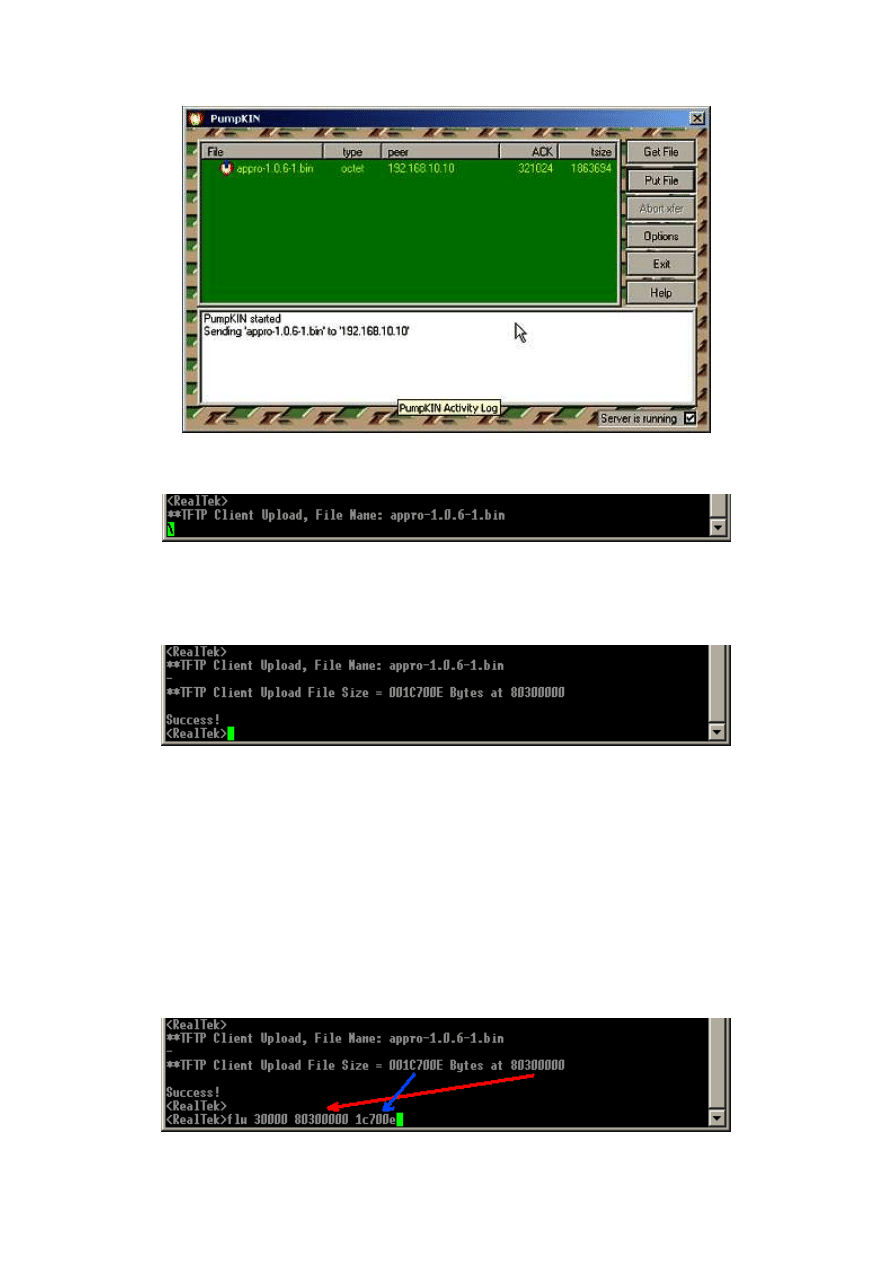

W czasie wysyłania firmware, w konsoli pojawia się komunikat:



który kończy się wyświetleniem informacji pod jaki adres został przesłany plik firmware i
jaką wielkość ma wysłany plik. Informacje te będą potrzebne przy programowaniu access
pointa.



7. Teraz rzecz najwaŜniejsza - programowanie pamieci flash access pointa... SłuŜy do tego
polecenie FLW, którego składnia wygląda następująco:

FLW adres_gdzie adres_skąd ilość_bajtów

adres_gdzie - jest to adres pod jaki wpisujemy firmware do pamięci FLASH access pointa,
adres_skąd - jest to adres w pamięci RAM pod który załadowaliśmy programem PumpKIN
firmware do zaprogramowania (wyświetlany po przesłaniu firmware do AP), a ilość_bajtów -
jest to ilość bajtów jakie zawiera programowany firmware (informacja równieŜ wyświetlana
po przesłaniu firmware do AP). Trzeba być bardzo ostroŜnym przy wpisywaniu tej komendy
gdyŜ kaŜda pomyłka moŜe skończyć się skasowaniem bootloadera AP...



O ile dwa ostatnie parametry polecenia FLW pojawiają się po przesłaniu firmware do AP o
tyle z pierwszym parametrem FLW jest pewien kłopot. Dla większości popularnych access
pointów pierwszy parametr czyli adres pod jaki ma być wpisany firmware powinien wynosić
30000 (heksadecymalnie). Nie ma tu jednak reguły, na przykład dla Ovislinków WL-5460AP
adres ten powinien wynosić 8000. Informacji naleŜy szukać w internecie, na newsach i
róŜnych forach dyskusyjnych.



Po naciśnięciu ENTER i potwierdzeniu chęci zaprogramowania pamięci flash access pointa,
AP programuje pamięć firmware. Po zaprogramowaniu rebootujemy AP poprzez wyłączenie
zasilania AP i moŜemy cieszyć się naprawionym firmware AP.
