HAMACHER

ul. Towarowa 10

43-100 Tychy

HAMACHER

Zum Bauhof 8

D-45701 Herten

INSTRUKCJA OBSŁUGI

HA-E.035.06.06

WYŁĄCZNIK WIELOSTYCZNIKOWY

(STACJA KOMPAKTOWA)

typu

HA-dk8.10/3/8VAC/8

TYCHY 2006 r.

Instrukcja obsługi HA-dk8.10/3/8VAC/8

2

SPIS TREŚCI

1.

Zastosowanie ............................................................................................................................................................ 3

2.

Warunki pracy i stosowania ................................................................................................................................... 3

2.1.

Szczególne warunki stosowania podczas pracy w przestrzeniach zagrożonych wybuchem............................. 4

3.

Warunki przechowywania ...................................................................................................................................... 5

4.

Dane techniczne ....................................................................................................................................................... 6

5.

Budowa i wyposażenie............................................................................................................................................. 7

5.1.

Komora przyłączowa dopływowa .................................................................................................................... 7

5.2.

Komora przyłączowa odpływowa .................................................................................................................... 8

5.3.

Komora główna aparaturowa ........................................................................................................................... 9

5.4.

Montaż. .......................................................................................................................................................... 11

6.

Działanie ................................................................................................................................................................. 12

6.1.

Przygotowanie układu elektrycznego wyłącznika .......................................................................................... 12

6.2.

Załączenie ...................................................................................................................................................... 12

6.3.

Wyłączenie..................................................................................................................................................... 13

6.4.

Identyfikacja zagrożeń podczas użytkowania ................................................................................................ 13

7.

Blokady elektryczne .............................................................................................................................................. 14

8.

Zabezpieczenie nadmiarowo-prądowe HA-UB 1-4k .......................................................................................... 15

9.

Iskrobezpieczne progowe mierniki rezystancji HA-KA/ER2 ............................................................................ 16

9.1.

Zabezpieczenia upływowe blokujące ............................................................................................................. 16

9.2.

Przekaźnik kontroli temperatury uzwojeń silnika .......................................................................................... 16

10.

Iskrobezpieczne obwody sterownicze.............................................................................................................. 17

11.

Ochrona przeciwporażeniowa ......................................................................................................................... 20

12.

Transport........................................................................................................................................................... 20

13.

Przeglądy i konserwacje................................................................................................................................... 20

14.

Wykaz podstawowych części zamiennych ...................................................................................................... 21

15.

Informacje dodatkowe...................................................................................................................................... 22

Instrukcja obsługi HA-dk8.10/3/8VAC/8

3

1.

Zastosowanie

Kopalniane wyłączniki wielostycznikowe typu HA-dk8.10/3/8VAC/8 przeznaczone są do

zasilania i sterowania napędów maszyn górniczych zasilanych z sieci trójfazowej prądu

przemiennego z izolowanym punktem gwiazdowym transformatora.

Wyłączniki mogą być wykonane w wersjach różniących się między sobą układem torów

prądowych.

Każdy

z

odpływów

trójfazowych

wyłącznika

wielostycznikowego

wyposażony

jest

w zabezpieczenia:

−

nadmiarowo - prądowe typu HA-UB1-4k,

−

upływowe - blokujące typu HA-KA/ER2,

−

kontroli temperatury uzwojeń zasilanego silnika typu HA-KA/ER2.

Dodatkowo wyłączniki wielostycznikowe mogą być wyposażone w przekaźniki sterownicze

i kontroli ciągłości uziemienia ochronnego typu HA-SL3.

Wyłączniki wielostycznikowe umożliwiają zdalne i centralne sterowanie silników w trybie pracy

normalnej i rewersyjnej oraz przy współpracy z systemem łączności głośnomówiącej - nadawanie

sygnałów ostrzegawczych przed rozruchem.

Wyłączniki posiadają możliwość zasilania poszczególnych torów prądowych różnymi napięciami,

np. 1000V lub 500V.

2.

Warunki pracy i stosowania

Wyłączniki wielostycznikowe typu HA-dk8.10/3/8VAC/8 przystosowane są do pracy

w podziemnych wyrobiskach górniczych ze stopniem „a”, „b” i „c” niebezpieczeństwa wybuchu

metanu oraz “A” i “B” niebezpieczeństwa wybuchu pyłu węglowego. Spełnia wymogi w zakresie

ochrony przeciwwybuchowej obowiązujące dla urządzeń grupy I oraz kategorii M2 w zakresie

rodzaju zabezpieczenia przed zapłonem osłon odpornych na działanie ciśnienia w powiązaniu

z rodzajem zabezpieczenia przed zapłonem spełniającego wymogi podwyższonego bezpieczeństwa

do pracy w atmosferach wybuchowych grupy wybuchowej I.

Przystosowane są do pracy w następujących warunkach środowiskowych:

−

napięcie eksploatacyjne

0,85 ÷ 1,2U

n

−

temperatura otoczenia

-10°C ÷ 40°C

−

wilgotność względna powietrza

do 95% przy 40°C

−

dopuszczalne odchylenie od pionu

20°

−

wysokość nad poziomem morza

do 1000 m

Instrukcja obsługi HA-dk8.10/3/8VAC/8

4

2.1.

Szczególne warunki stosowania podczas pracy w przestrzeniach zagrożonych

wybuchem

1.

Dopuszczalne pojemności obwodów kontrolno pomiarowych obwodów zewnętrznych nw.

zabezpieczeń:

- blokujące zabezpieczenie upływowe na odpływach głównych HA-KA/ER2

C

max

=2,5µF/fazę

- zabezpieczenie temperaturowe HA-KA/ER2

C

max

=7,5µF

- zabezpieczenie HA-SL3 - obwód pomiarowy ciągłości przewodu ochronnego

C

max

=0,5µF

- zabezpieczenie upływowe na odpływach 42V

C

max

=2,5µF

2. Parametry obwodów oraz szczególne warunki stosowania separatorów:

HA-KG3.11

Obwody wyjściowe nieiskrobezpieczne:

(styki przekaźnika K1 – zaciski: 1-2, 3-4):

Un=230V

Um=253V

Obwód wejściowy nieiskrobezpieczny:

(zacisk K2 połączony poprzez styk zewnętrzny

z zaciskiem 42U)

Un=42V/50Hz, ±20%

Um=50,4V

Parametry obwodów iskrobezpiecznych:

Obwody sterowania i sygnalizacji:

(zaciski oznaczone kolorem niebieskim nr: L1, L2, Uz, K1, K1’, K2, PE)

Zaciski Nr

Uo

[V]

Σ

Io

[mA]

Po

[mW]

Lo

pomiędzy

dowolnymi

zaciskami

[mH]

Co

pomiędzy

dowolnymi

zaciskami

[µF]

Li

Ci

Charakterystyka

wyjściowa

L1,L2,PE

16,4

64,4

Uz,K1,K1’,K2

6,2

25

L1,L2,Uz,K1,K1’,K2,PE

23,5

93

(L1,L2,Uz,K1,K1’,K2)-PE

15,75

2,5

10

100

0,5

0

liniowa

Wszystkie ww. obwody iskrobezpieczne są połączone galwanicznie (zasilane z jednego źródła o

napięciu 15,75V).

- Obwody wyjściowe – styki przekaźnika K2 (zaciski oznaczone kolorem niebieskim

nr: 1-2-3) mogą współpracować z obwodami EEx ia I lub EEx ib I,

parametry obwodu:

Ui=44V,

Ii=1A,

Instrukcja obsługi HA-dk8.10/3/8VAC/8

5

Li=0,

Ci=0.

Szczególne warunki stosowania:

− Separator może współpracować z obwodami zewnętrznymi wyłącznie poprzez dodatkowe

listwy zaciskowe spełniające wymagania pkt. 6.3.1 normy PN-EN 50020:2005,

− w przypadku uziemienia zacisku PE separatora obwody sterowania i sygnalizacji separatora

należy traktować jako połączone z ziemią przez rezystancję Ri=6,3kΩ.

HA-KG5

- Obwody wyjściowe nieiskrobezpieczne:

Listwa X1 zaciski 42U, 42V, K3

Um=50,4V

Listwa X1 zaciski 1÷12

Um=250V

- Parametry obwodów iskrobezpiecznych:

obwód sterowania, listwa X2 zaciski L1-L2:

Uo=15,7V

Io=15,6mA

Po=61,4mW

Lo=100 mH,

Co=0,5µF

obwód kontrolny, listwa X2 zaciski L1, L2-PE:

Uo=15,7V

Io=2,3mA,

Po=9,1mW,

Lo=300mH

Co=2µF

obwód sygnalizacji, listwa X2 zaciski Y0-Y1-Y2-Y3:

Uo=15,7V

Io=24mA

Po=94,5mW

Lo=100mH

Co=2µF

zestyki przekaźnika wykonawczego K3, listwa X2 1÷ 7

Ui=60V

Ii=2A

Szczególne warunki stosowania:

− separator może współpracować z obwodami zewnętrznymi wyłącznie poprzez dodatkowe

listwy zaciskowe spełniające wymagania pkt. 6.3.1. normy PN-EN 50020:2005.

3.

Warunki przechowywania

−

temperatura otoczenia

-10°C ÷ 40°C

−

wilgotność względna powietrza

do 65% przy 25°C

Instrukcja obsługi HA-dk8.10/3/8VAC/8

6

Wyłączniki powinny być przechowywane w pomieszczeniach zamkniętych, przy czym

w pomieszczeniach tych nie powinny występować nagłe zmiany temperatury mogące powodować

kondensację pary wodnej.

4.

Dane techniczne

Typ

HA-dk8.10/3/8VAC/8

Znamionowe napięcie izolacji

1200V

Znamionowe napięcie łączeniowe

500/1000/230/42V -15% +20% 50Hz

Znamionowe napięcie obwodów pomocniczych

42V i 220V

Prąd znamionowy ciągły:

−

całkowity

do 1200A

−

na ciąg rozłącznikowy

do 600A

−

odpływu / stycznika przy zastosowaniu stycznika typu:

HA-G 21013

600A / 750A

HA-G 20089

400A / 450A

HA-G 20092

320A / 350A

HA-G 21010

160A / 200A

Zwarciowa zdolność łączeniowa zestawu dobezpieczonego:

(stycznik + bezpieczniki-ograniczniki)

25kA

Znamionowa trwałość:

−

mechaniczna

5×10

6

cykli

−

łączeniowa

1×10

6

cykli

Znamionowa częstość łączeń:

−

zwykła

300 ł/h

−

dorywcza

30 ł/min.

Max. moc odbiorników zewnętrznych 42V

(w zależności od zastosowanego transformatora):

dla transformatora 400 VA

75VA

dla transformatora 1000VA

250VA

Iskrobezpieczne napięcie wyjściowe przekaźników

(separatorów):

−

HA-KG3.1.1

15,7V AC

lub

−

HA-KG5

15,7V AC

−

HA-SL3

23,5V AC

Instrukcja obsługi HA-dk8.10/3/8VAC/8

7

−

HA-KA/ER2 (zabezpieczenie termiczne)

15,7V DC

Typ obudowy:

HA-dk8.10

Numer certyfikatu WE:

IBExU03ATEX1092

Cecha przeciwwybuchowa:

I M2 EEx d ia/ib I

Stopień ochrony:

IP 54

Wymiary zewnętrzne obudowy :

szerokość:

ok. 2650 mm (bez wpustów kablowych)

wysokość:

ok. 850 mm

głębokość:

ok. 910 mm

Masa (w zależności od wykonania):

ok. 2200 - 2600 kg

5.

Budowa i wyposażenie

Jako obudowę ognioszczelnych wyłączników wielostycznikowych typu HA-dk8.10

zastosowano obudowę składającą się z trzech wzajemnie połączonych komór ognioszczelnych,

które tworzą:

−

komorę przyłączową dopływową (+AA),

−

komorę przyłączową odpływową (+BA),

−

komorę główną aparaturową (+CA).

Wszystkie zamknięcia obudowy wykonane są jako ognioszczelne. Powierzchnie ognioszczelne

obudowy zabezpieczone są przed korozją lakierem typu Gleitmo 920, Molikote 3402-C lub

Molikote 3484-D.

5.1.

Komora przyłączowa dopływowa

Pomiędzy komorą przyłączową dopływową, a komorą główną znajdują się izolatory

przepustowe HA-V23012 o obciążalności znamionowej 630A, z zaciskami przyłączowymi

umożliwiającymi przyłączenie żył przewodu lub kabla o przekroju do 120mm

2

.

W dolnej części komory umieszczone są listwy zaciskowe (-X1), (-X2) i (-X3) koloru szarego, na

zaciski których wyprowadzone są następujące obwody nieiskrobezpieczne:

−

napięcie 42V (z kontrolą upływową),

−

styki pomocnicze przełączników rozłącznikowych,

−

obwody wyjściowe przekaźników nadmiarowo-prądowych,

−

obwody wskaźników napięcia zasilania stacji.

Na listwę (-X1) wyprowadzone są obwody pierwszego ciągu, na listwę (-X2) drugiego, a na listwę

(-X3) trzeciego ciągu rozłącznikowego. Sygnały transmisji danych wyprowadzono na listwę (-X4).

Obwody napięcia 42V posiadają kontrolę upływową poprzez przekaźniki centralno-blokujące

i przewidziane są do zasilania odbiorników zewnętrznych o mocy 75 VA lub 250 VA (w zależności

od typu zastosowanego transformatora pomocniczego) w pomieszczeniach kopalń gazowych o

stopniu „a”, ”b” lub „c” niebezpieczeństwa wybuchu.

Instrukcja obsługi HA-dk8.10/3/8VAC/8

8

Na uchylnej pokrywie tej komory umieszczone są wskaźniki napięcia zasilania (-P001), (-P002)

i (-P003) dla każdego ciągu rozłącznikowego oraz diodowe wskaźniki stanu obciążenia styczników

głównych (-A003), (-A004).

Wartości prądu obciążenia wskazywane są co 10% w zakresie od 30% do 140% nastawy członu

przeciążeniowego przekaźników nadmiarowo-prądowych. W zakresie od 30% do 100% świecą

diody elektroluminescencyjne koloru żółtego, a w zakresie od 100% do 140% tj. w zakresie

przeciążeniowym świecą diody koloru czerwonego. Wskaźniki napięcia i stanu obciążenia

widoczne są z zewnątrz obudowy komory przyłączowej dopływowej poprzez wzierniki typu

HA-W 40010.

Na ściance bocznej (prawej) znajdują się otwory umożliwiające przykręcenie wpustów kablowych

produkcji Gothe typu 54235… oznaczone cechą EExdl/IIB lub produkcji Damel typu WK2 lub

WK3 oznaczone cechą EExdI/II. Ponadto na tej ściance znajdują się gniazda dla szybkozłączy

produkcji Hamacher typu LSA-4A oznaczone cechą EExdI dla wprowadzenia do komory

przewodów lub kabli o średnicy zewnętrznej 19-25mm.

Wszelkie zbędne otwory dla wyprowadzeń kabli i przewodów muszą być zaślepione za pomocą

zaślepek produkcji Gothe typu 54153... oznaczone cechą EExdI/IIB lub produkcji Damel typu ZK2

lub ZK3 oznaczone cechą EExdI/II. Zbędne otwory do wprowadzenia szybkozłączy typu LSA-4A

należy zaślepić zaślepkami Nr art. HA-X42147 po uprzednim wykręceniu z obudowy części

wpustowej HA-LSA4A. Dodatkowe informacje zawarte są w dokumencie HA-E.049.11.06 „Tabele

doboru wpustów kablowych dla wyłączników produkcji Hamacher”.

Na drzwiach komory przyłączowej dopływowej znajduje się napis:

UWAGA!

Przed otwarciem komory wyłączyć napięcie od strony zasilania!

5.2.

Komora przyłączowa odpływowa

Pomiędzy komorą przyłączową odpływową, a komorą główną znajdują się izolatory

przepustowe HA-V 23012 obciążalności znamionowej 630A z zaciskami przyłączowymi

umożliwiającymi przyłączenie żył przewodów oponowych lub kabli o przekroju do 120mm

2

.

W dolnej części tej komory umieszczone są listwy zaciskowe (-X6), (-X7), (-X8) oraz (-X6„i”),

(-X7„i”), (-X8„i”) i (-X10 „i”).

Na zaciski listew (-X6), (-X7) i (-X8) koloru szarego wyprowadzono następujące

nieiskrobezpieczne obwody pierwszego, drugiego i trzeciego ciągu rozłącznikowego wyłącznika:

−

napięcia 42V z kontrolą upływową przewidziane do wykorzystania na zewnątrz wyłącznika;

−

styki pomocnicze przełączników rozłącznikowych;

−

styki pomocnicze styczników głównych;

−

styki styczników pomocniczych;

−

styki wykonawcze przekaźników sterowniczych i kontroli ciągłości uziemienia ochronnego;

Instrukcja obsługi HA-dk8.10/3/8VAC/8

9

−

styki wykonawcze styczników pomocniczych dla wyłączenia awaryjnego;

−

obwody zasilania cewek styczników pomocniczych i styczników wyłączenia awaryjnego;

Na zaciski listew (-X6„i”), (-X7„i”) i (-X8„i”) koloru niebieskiego wyprowadzono następujące

iskrobezpieczne obwody pierwszego, drugiego i trzeciego ciągu rozłącznikowego wyłącznika:

−

iskrobezpieczne obwody pomiarowe przekaźników kontroli temperatury uzwojeń zasilanych

silników,

−

iskrobezpieczne obwody sterownicze przekaźników sterowniczych i kontroli ciągłości

uziemienia ochronnego.

Do przyłączenia iskrobezpiecznych obwodów sterowania jak i blokad technologicznych służy listwa

(-X10„i”) koloru niebieskiego, na zaciski której wyprowadzone są iskrobezpieczne obwody

sterowania i styki separatorów typu HA-KG3.11 lub HA-KG5.

Separatory zabudowane są na uchylnej płycie dostępnej po otwarciu pokrywy komory przyłączowej

odpływowej. Na płycie tej zabudowany jest również diodowy wyświetlacz (-A006) typu

HA-610901 informujący obsługę o stanie pracy poszczególnych separatorów. Wyświetlacz ten

widoczny jest z zewnątrz obudowy poprzez wziernik zabudowany na uchylnych drzwiach komory

odpływowej.

Na lewej ściance bocznej tej komory znajdują się otwory umożliwiające przykręcenie wpustów

kablowych typów takich jak dla komory przyłączowej dopływowej.

Na drzwiach komory przyłączowej odpływowej znajduje się napis:

UWAGA!

Przed otwarciem komory wyłączyć napięcie!

5.3.

Komora główna aparaturowa

W komorze głównej aparaturowej, w prawej jej części, zabudowane są przełączniki rozłącznikowe

(-Q101), (-Q201) i (-Q301) typu HA-J22010 o prądzie znamionowym 400A lub typu HA-J22018

o prądzie znamionowym 600A.

Umożliwiają one dokonywanie zmian kolejności faz oraz zapewniają bezpieczną przerwę

izolacyjną w obwodach zasilania wyłącznika stycznikowego.

Przełączniki rozłącznikowe osłonięte są przegrodą izolacyjną tak, aby po otwarciu komory głównej

dostęp do nich był możliwy tylko po odkręceniu śrub mocujących tę przegrodę. Na przegrodzie

umieszczony jest napis ostrzegawczy:

UWAGA!

Przed zdjęciem osłony wyłączyć napięcie od strony zasilania!

Z prawej strony komory głównej umieszczone są mechanizmy blokad mechanicznych napędów

przełączników rozłącznikowych oraz łączniki przyciskowe (-S106), (-S206) i (-S306) przerywające

obwody pomocnicze napięcia 42V. Przyciski tych łączników, dostępne z zewnątrz obudowy, muszą

być każdorazowo wciśnięte podczas dokonywania czynności łączeniowych przełącznikami

Instrukcja obsługi HA-dk8.10/3/8VAC/8

10

rozłącznikowymi. Wciśnięcie przycisków powoduje wyłączenie styczników głównych, dzięki

czemu otwarcie styków przełącznika rozłącznikowego odbywa się zawsze w stanie bezprądowym.

Po prawej stronie komory głównej obudowy, obok dźwigni napędów przełączników

rozłącznikowych, umieszczony jest łączniki (-Q102) podający napięcie zasilania do obwodów

pomocniczych stacji. W przypadku nie załączenia przełączników rozłącznikowych (-Q101),

(-Q201) oraz (-Q301) umożliwia sprawdzenie działania wyłącznika stycznikowego bez podania

napięcia na tory prądowe styczników głównych. Po przełączeniu napędu łącznika (-Q102)

w pozycję „Zał.” napięcie zasilające transformator pomocniczy podane jest z zacisków

przyłączowych dopływowych przełączników rozłącznikowych.

Na ściance bocznej przy drzwiach komory zabudowany jest transformator pomocniczy (-T109)

o mocy 1000VA. Transformator pomocniczy wykonany jest z odczepami dla uzwojeń stron

pierwotnych, umożliwiającymi zasilanie wyłącznika napięciem znamionowym 500 lub 1000 V.

W komorze głównej aparaturowej umieszczone są od wewnętrznej strony wyzwalacze

automatyczne, zabezpieczające uzwojenia transformatora pomocniczego.

W głębi komory głównej zabudowane są styczniki próżniowe typu podanego w p. 4.

Styczniki dobezpieczone są bezpiecznikami-ogranicznikami dobranymi w zależności od

zastosowanego typu stycznika.

Do zacisków przyłączowych odpływowych styczników próżniowych przyłączone są dławiki typu

HA-O20006, połączone drugostronnie w gwiazdę i przyłączone do obwodów pomiarowych

przekaźników upływowych blokujących.

Przewody łączące zaciski odpływowe styczników próżniowych z izolatorami przepustowymi

odpływowymi przełożone są przez otwory w przekładnikach prądowych typu HA-L20037 o

przekładni 1mV/A lub typu HA-L 20045 o przekładni 5mV/A.

W komorze głównej przed stycznikami znajdują się złącza wielowtykowe typu HA-M20038 łączące

obwody elektryczne płyt sterowniczo-zabezpieczających, zabudowanych na dwóch płytach

montażowych, z obwodami aparatury elektrycznej znajdującej się w głębi komory głównej. Na ww.

płytach sterowniczo-zabezpieczających zabudowane są następujące podzespoły wyposażenia

elektrycznego wyłącznika:

−

przekaźniki z członem upływowym blokującym i kontroli temperaturowy uzwojeń

zasilanych silników typu HA-KA/ER2,

−

przekaźniki upływowe centralno-blokujące typu HA-KA/ER2 obwodu 42V,

−

przekaźniki nadmiarowo-prądowe typu HA-UB 1-4k,

−

przekaźniki sterownicze i kontroli ciągłości uziemienia ochronnego typu HA-SL3,

−

przekaźniki czasowe,

−

styczniki pomocnicze typu HA-G20032 (włączone w obwody kontroli upływowej 42 V i

obwody wyłączenia awaryjnego),

−

styczniki pomocnicze typu HA-G20033 (włączone w obwody styczników głównych),

Instrukcja obsługi HA-dk8.10/3/8VAC/8

11

−

styczniki pomocnicze typu HA-G20027 (włączone w obwody kontroli upływowej

odpływów),

−

transformatory pomocnicze 42V/42V typu HA-B21056 zasilające przekaźniki

HA-UB1-4k,

−

łączniki do sprawdzania sprawności eksploatacyjnej przekaźników:

sterowniczych i kontroli ciągłości uziemienia ochronnego oraz członów upływowych

blokujących i kontroli temperatury uzwojeń zasilanych silników iskrobezpiecznych

progowych mierników rezystancji;

−

łączniki do zewnętrznego kasowania członów zwarciowych przekaźników nadmiarowo-

prądowych po ich zadziałaniu.

−

wskaźniki diod luminescencyjnych informujące o:

stanie pracy poszczególnych przekaźników, obecności napięcia 42V oraz załączeniu

styczników głównych,

Otwarcie uchylnych pokryw komory głównej osadzonych na zawiasach jest uwarunkowane:

−

ustawieniem napędów przełączników rozłącznikowych w położenie „0”,

−

ustawieniem napędu łącznika (-Q102) w położenie „Wył.”,

−

wkręceniem śruby blokady znajdującej się w prawym dolnym rogu drzwi w lewo do oporu.

Przy otwartej pokrywie komory głównej (drzwiach) wszystkie dostępne podzespoły wyposażenia

elektrycznego są w stanie beznapięciowym. Na pokrywie komory umieszczone są gniazda (dla

klucza imbusowego) napęd łącznika umożliwiającego sprawdzanie sprawności eksploatacyjnej

przekaźników upływowych blokujących, kontroli temperatury uzwojeń zasilanych silników,

przekaźników sterowniczych i kontroli ciągłości uziemienia ochronnego oraz gniazdo napędu

łącznika umożliwiającego kasowanie po zadziałaniu członów zwarciowych przekaźników

nadmiarowo-prądowych.

5.4.

Montaż

Montaż wyposażenia elektrycznego powinien być wykonany przez wykwalifikowanych

elektromonterów zgodnie z dokumentacją dołączoną do wyłącznika. Przed przystąpieniem do

montażu należy sprawdzić sprawność poszczególnych podzespołów systemu. Prace powinny być

prowadzone zgodnie z obowiązującymi przepisami przy zwróceniu uwagi na:

1.

prawidłowość wprowadzenia przewodów i kabli do wpustów,

2.

właściwe połączenie obwodów sterowniczych i blokad technologicznych,

3.

właściwe nastawienie zabezpieczeń nadprądowych,

4.

podłączenie czujników.

Po zakończeniu montażu ewidencja urządzeń, odbiór techniczny, a następnie eksploatacja

i ewentualne naprawy w trakcie eksploatacji oraz okresowe kontrole urządzeń kompleksu

Instrukcja obsługi HA-dk8.10/3/8VAC/8

12

ś

cianowego muszą być prowadzone zgodnie z obowiązującymi przepisami oraz dokumentacją

dołączoną do systemu w którego skład wchodzi wyłącznik.

UWAGA!

- Wyposażenie elektryczne montuje wykwalifikowany elektryk posiadający

odpowiednie uprawnienia zawodowe na właściwego elektrycznego schematu

montażowego ujętego w dołączonej dokumentacji!

- Przy montażu aparatury elektrycznej używać tylko specjalistycznych narzędzi!

6.

Działanie

Schematy elektryczne wyłączników wielostycznikowych typu HA-dk8.10/3/8VAC/8 dostarczane są

każdorazowo użytkownikowi wraz z niniejszą instrukcją obsługi.

6.1.

Przygotowanie układu elektrycznego wyłącznika

Przed podłączeniem wyłącznika wielostycznikowego do sieci kopalnianej należy włożyć we

właściwe gniazda wtyczki (-X109) i (-X110), oznaczone wartością napięcia zasilania. Uprawnia to

do zasilania poszczególnych ciągów rozłącznikowych wyłącznika właściwym napięciem 500 lub

1000V

Po przełączeniu przełącznika (-Q102) w pozycję „Zał.” następuje:

- włączenie zasilania transformatora pomocniczego (-T109),

- włączenie zasilania iskrobezpiecznego progowego miernika rezystancji z członem

upływowym centralno-blokującym wraz z przynależnym do niego stycznikiem

pomocniczym dla obwodów o napięciu 42V,

- włączenie zasilania przekaźników: nadmiarowo-prądowych, iskrobezpiecznych

progowych mierników rezystancji (z członem upływowym blokującym i

temperaturowym) oraz zamknięcie ich styków w obwodach zasilania styczników

pomocniczych i przekaźników czasowych,

- włączenie zasilania przekaźników sterowniczych i kontroli ciągłości uziemienia

ochronnego,

- rozpoczęcie pomiaru rezystancji izolacji sieci odpływowych od styczników głównych

wyłącznika poprzez blokujące przekaźniki upływowe.

Przełączyć przełączniki rozłącznikowe (-Q101), (-Q201), (-Q301) w pozycję I lub II.

Obwody elektryczne wyłącznika wielostycznikowego przygotowane są do załączenia.

6.2.

Załączenie

Działanie danego toru stycznikowego przebiega wg niżej opisanej kolejności.

Po zamknięciu iskrobezpiecznego obwodu sterowania przekaźnika sterowniczego przyciskiem

zdalnego sterowania następuje:

−

załączenie przekaźnika sterowniczego,

−

załączenie przekaźnika czasowego, po czasie nastawionym na jego skali,

Instrukcja obsługi HA-dk8.10/3/8VAC/8

13

−

załączenie styczników pomocniczych,

−

odłączenie obwodu pomiarowego zabezpieczenia upływowego-blokującego,

−

załączenie stycznika głównego.

UWAGA!

Do sterowania zdalnego należy używać przyciski lub pulpity sterownicze oznakowane znakiem

oraz specjalnym oznaczeniem zabezpieczenia przeciwwybuchowego

I M2, które umożliwiają

sterowanie przekaźników sterowniczych w układzie dwużyłowym lub trójżyłowym, przy czym

przycisk "Zał." nie może być bocznikowany na stałe rezystorem podtrzymania.

6.3.

Wyłączenie

Po rozwarciu obwodu zdalnego sterowania przekaźnika sterowniczego następuje:

- wyłączenie przekaźnika sterowniczego;

- wyłączenie przekaźnika czasowego;

- wyłączenie styczników pomocniczych;

- wyłączenie stycznika głównego;

- zamknięcie obwodu pomiarowego zabezpieczenia upływowego blokującego.

Obwód elektryczny danego toru stycznikowego przygotowany jest do załączenia.

6.4.

Identyfikacja zagrożeń podczas użytkowania

OSTRZEŻENIE!

Przed przystąpieniem do obsługi systemów, w których skład wchodzą wyłączniki

HA-dk8.10/3/8VAC/8 należy zapoznać się z ich instrukcją ruchową. Zawsze należy kontaktować

się z przełożonymi lub pracownikami dozoru kopalni w celu otrzymania szczegółowych instrukcji

obsługi poszczególnych maszyn i urządzeń.

W ramach odpowiedzialności kierownictwa kopalni leży zapewnienie odpowiedniego

szkolenia prowadzonego przez wykwalifikowanego instruktora.

Do obsługi upoważnione są wyłącznie osoby posiadające odpowiednie kwalifikacje.

UWAGA !

Wyłącznie osoby wyszkolone mogą dokonywać nastawy zabezpieczeń oraz

ustawienia łączników w aparaturze elektrycznej. Zabrania się instalowania prowizorycznych

połączeń oraz tymczasowych blokad!

Nieprawidłowa, niedbała obsługa lub obsługa przez osobę do tego nieupoważnioną

może doprowadzić do poważnego wypadku lub śmierci tej osoby albo innych osób

i uszkodzenia maszyn!

Instrukcja obsługi HA-dk8.10/3/8VAC/8

14

Modyfikacje, używanie części wymiennych nie spełniających warunków technicznych

producenta lub naprawianych może spowodować poważne zagrożenie dla obsługi i innych osób,

utratę gwarancji, certyfikatu lub dopuszczenia dla urządzenia.
UWAGA!

- Wszelkie prace przy wyposażeniu elektrycznym mogą wykonywać wyłącznie osoby

do tych prac uprawnione!

- Podczas wykonywania prac przy wyposażeniu elektrycznym należy używać

właściwych narzędzi i stosować je zgodnie z przeznaczeniem!

- Wszelka aparatura pomiarowa, używana przy pracach związanych z wyposażeniem

elektrycznym, powinna spełniać wymagania właściwych przepisów!

- Wszelkie usterki o charakterze elektrycznym należy usuwać w oparciu o niniejszą

instrukcję oraz instrukcje elementów wchodzących w skład wyposażenia

elektrycznego!

- Zabrania się wykonywania prac pod napięciem, z wyjątkiem prac pod napięciem

bezpiecznym!

- Zabrania się stosowania niewłaściwych materiałów i niesprawnych narzędzi!

- Zabrania się eliminowania wszelkich zabezpieczeń (np. czujników lub wyłączników

bezpieczeństwa)!

- Uruchamianie wyposażenia elektrycznego, które jest niesprawne, może spowodować

niebezpieczeństwo zagrożenia życia lub zdrowia oraz ryzyko awarii!

7.

Blokady elektryczne

Blokowanie każdego z obwodów sterowania danego toru stycznikowego wyłącznika

wielostycznikowego przed załączeniem nastąpi w przypadkach:

- obniżenia rezystancji izolacji sieci odpływowej poniżej wartości krytycznej, tj.

nastawionej na zabezpieczeniu upływowo-blokującym HA-KA/ER2,

- wzrostu rezystancji w obwodzie pętli sterowania przekaźników sterowniczych i kontroli

ciągłości uziemienia ochronnego HA-SL3,

- wzrostu rezystancji w obwodzie pomiarowym separatora HA-KG5 (HA-KG3.11) lub

obniżenia rezystancji dowolnej żyły sterowniczej w stosunku do uziemienia ochronnego.

Ponadto wyłączenie załączonego stycznika nastąpi również dodatkowo w przypadkach:

- zadziałania przekaźnika nadmiarowo-prądowego przy wystąpieniu przeciążenia, zwarcia

lub zaniku fazy względnie asymetrii obciążenia faz,

Instrukcja obsługi HA-dk8.10/3/8VAC/8

15

- wzrostu temperatury uzwojeń zasilanego silnika, a tym samym wzrostu rezystancji

czujników włączonych w obwód pomiarowy zabezpieczenia temperaturowego jego

uzwojeń.

8.

Zabezpieczenie nadmiarowo-prądowe HA-UB 1-4k

Każdy z torów odpływowych wyłącznika wielostycznikowego wyposażony jest w zabezpieczenie

nadmiarowo-prądowe.

Jako zabezpieczenie od skutków zwarć, przeciążeń i asymetrii obciążenia zastosowane są

przekaźniki typu HA-UB 1-4k, które współpracują z trzema przekładnikami prądowymi.

W przypadku wystąpienia zwarcia nastąpi otwarcie zestyku a4-b7 członu zwarciowego (i jego

mechaniczne zablokowanie), włączonego w obwód zasilania cewek styczników pomocniczych oraz

zamknięcie zestyku a7-b5, sygnalizowane świeceniem diody koloru czerwonego na wyświetlaczu

(wskaźniku funkcji).

Odblokowanie zadziałanego członu zwarciowego dokonuje się z zewnątrz obudowy wyłącznika

poprzez przekręcenie przynależnego łącznika kasowania w oznaczoną pozycję i nie jest wymagane

otwarcie drzwi komory głównej.

W przypadku wystąpienia przeciążenia, nastąpi otwarcie styku a4-b7 członu przeciążeniowego.

Otwarcie tego styku spowoduje wyłączenie styczników pomocniczych i próżniowych (głównych).

Równocześnie nastąpi zamknięcie styku a7-b6, sygnalizowane pulsującym świeceniem diody

koloru zielonego na wyświetlaczu (wskaźniku funkcji). Kasowanie zadziałanego członu

przeciążeniowego może być automatyczne lub ręczne w zależności od pozycji mini-łącznika S4

umieszczonego wewnątrz przekaźnika. Kasowanie automatyczne następuje po upływie czasu 3 do 5

min. i nie wymaga otwarcia drzwi wyłącznika.

W przypadku zadziałania członu przeciążeniowego i gdy w czasie oczekiwania na jego samoczynne

skasowanie nastąpi przerwa w obwodzie zasilania przekaźnika (42V) lub wyłączeniu napięcia od

strony zasilania wyłącznika (np. w stacji transformatorowej), kasowanie członu przeciążeniowego

jest możliwe dopiero po przywróceniu napięcia zasilania przekaźnika, odczekaniu 3 do 5 minut,

a następnie poprzez przekręcenie przynależnego łącznika kasowania w oznaczoną pozycję lub po

otwarciu drzwi komory głównej i naciśnięciu przycisku „a” umieszczonego na obudowie

przekaźnika.

W przypadku wystąpienia zaniku prądu w jednej fazie lub wystąpieniu asymetrii obciążenia faz

zostanie pobudzony człon asymetrowy, który z kolei uruchomi człon zwarciowy przekaźnika.

Odblokowanie tego stanu odbywa się poprzez przekręcenie przynależnego łącznika kasowania

w oznaczoną pozycję i nie jest wymagane otwarcie drzwi komory głównej.

Przy prądach zwarciowych większych od zdolności łączeniowej zastosowanego stycznika głównego

wyłączenie zwarcia nastąpi przez bezpieczniki-ograniczniki.

Instrukcja obsługi HA-dk8.10/3/8VAC/8

16

9.

Iskrobezpieczne progowe mierniki rezystancji HA-KA/ER2

9.1.

Zabezpieczenia upływowe blokujące

Każdy z torów stycznikowych wyłącznika wielostycznikowego typu HA-dk8.10/3/8VAC/8

wyposażony jest w zabezpieczenie upływowe blokujące. Funkcję tą pełni przekaźnik typu HA-

KA/ER2 współpracujący z połączonymi w gwiazdę trzema dławikami przyłączonymi do każdej z

faz zacisków odpływowych stycznika głównego. Punkt gwiazdowy dławików jest połączony z

zwartymi zaciskami pomiarowym a6-b6 przekaźnika poprzez normalnie zamknięte zestyki

stycznika pomocniczego i głównego. Zabezpieczenie upływowe służy do kontroli rezystancji

izolacji sieci zasilanej z wyłącznika, gdy stycznik główny jest w stanie otwartym.

Jeżeli w sieci odpływowej z wyłącznika nastąpi obniżenie rezystancji wypadkowej izolacji

względem przewodu uziemienia ochronnego poniżej wartości pomiarowej, to styk a1-b1

przekaźnika, otwierając się, przerwie obwód 42V zasilania cewek styczników pomocniczych i tym

samym uniemożliwione będzie załączenie stycznika głównego.

Stan taki będzie sygnalizowany świeceniem ciągłym jednej diody (przez styk a2-b2). Po usunięciu

uszkodzenia izolacji kontrolowanej sieci, odblokowanie przekaźnika nastąpi samoczynnie.

Przynajmniej jeden raz na zmianę roboczą, należy dokonać sprawdzenia sprawności eksploatacyjnej

zabezpieczeń upływowych przez przełączenie napędów łączników umieszczonych na obydwóch

uchylnych pokrywach komory głównej wyłącznika we właściwe pozycje (oznaczone na tabliczkach

obok ich napędów) na czas ok. 1s.

Prawidłowy stan zabezpieczenia będzie sygnalizowany świeceniem przynależnych diod na

wyświetlaczu (wskaźniku funkcji) tylko w czasie przełączenia napędu łącznika we właściwą

pozycję. Przekaźnik upływowy ma możliwość nastawy wartości rezystancji zadziałania

w granicach od 5 do 100kΩ.

UWAGA!

Dla sieci o napięciu 500V przekaźnik musi być nastawiony na wartość rezystancji conajmniej

25kΩ, natomiast dla sieci o napięciu 1000V przekaźnik musi być nastawiony na wartość 50kΩ.
Natomiast dla sieci o napięciach znamionowych 660V i 1140V wg. wymagań klienta.

Obwody wyłącznika o napięciu 42V przeznaczone do zasilania urządzeń (odbiorników)

zewnętrznych, kontrolowane są poprzez przekaźniki centralno-blokujące każdego z ciągów

rozłącznikowych.

Fabryczne nastawienie przekaźnika upływowego blokującego jest zgodne z normą PN-

G-4202:1996 dla danego napięcia. Istnieje możliwość nastawy zabezpieczenia na wartości podane

w danych technicznych zgodnie z życzeniem użytkownika.

9.2.

Przekaźnik kontroli temperatury uzwojeń silnika

Wszystkie tory odpływowe wyłącznika wielostycznikowego typu HA-dk8.10/3/8VAC/8

wyposażone są w przekaźniki typu HA-KA/ER2 posiadające człon do kontroli temperatury

uzwojenia zasilanego silnika. Jest on przewidziany do wykorzystania w przypadku, gdy zasilany z

Instrukcja obsługi HA-dk8.10/3/8VAC/8

17

wyłącznika silnik będzie wyposażony fabrycznie w zabudowane w uzwojeniach czujniki

temperaturowe następującego typu: Pt100, pozystor lub bimetal z szeregowym rezystorem

Obwód pomiarowy wyprowadzony jest z zacisków a5-b4 przekaźnika na zaciski listwy koloru

niebieskiego, znajdującej się w komorze przyłączowej odpływowej. Jego styk a1-b1 włączony jest

w obwód zasilania styczników pomocniczych.

Zadziałanie przekaźnika (otwarcie zestyku a1-b1) nastąpi, jeżeli rezystancja czujnika

osiągnie wartość większą od nastawionej R

b

(zakres nastaw zawiera się w granicach 100Ω do

15 kΩ), natomiast jego samoczynne odblokowanie nastąpi po przekroczeniu nastawionej wartości
R

o

(zakres nastaw od 50Ω do 14,5 kΩ).Wartości rezystancji zadziałania i powrotu są nastawione

zgodnie z danymi technicznych dostarczonymi przez użytkownika. Zadziałanie przekaźnika

sygnalizowane jest migającą z częstotliwością ok. 1Hz diodą koloru czerwonego na wyświetlaczu

(wskaźniku funkcji) załączaną z zestyku a2-b2 przekaźnika HA-KA/ER2.

Przekaźnik zabezpiecza również przed zwarciem obwodu pomiarowego, dlatego zadziałanie

przekaźnika następuje także przy obniżeniu rezystancji obwodu pomiarowego poniżej wartości ok.

100Ω, a jego samoczynne odblokowanie przy wzroście rezystancji powyżej ok. 120Ω.

Na drzwiach komory głównej umieszczone są napędy łączników umożliwiające sprawdzenie

sprawności eksploatacyjnej ww. przekaźników. Sprawdzenia dokonuje się przez przekręcenie ich w

oznaczone pozycje. Zaświecenie diody po przełączeniu napędu łącznika na te pozycje świadczy o

sprawnym działaniu przekaźnika.

10.

Iskrobezpieczne obwody sterownicze.

Wyłącznik wielostycznikowy typu HA-dk8.10/2/4VAC/6/T przeznaczony jest do zasilania

i sterowania napędów maszyn górniczych zlokalizowanych w przodkach eksploatacyjnych.

Sterowanie tych napędów, z wyłącznika wielostycznikowego jest możliwe tylko poprzez

iskrobezpieczne separatory HA-KG3.11 lub HA-KG5 oraz przekaźniki sterownicze typu HA-SL3

(przewidziany do sterowania i kontroli ciągłości uziemienia ochronnego). Separatory zabudowane

są w komorze przyłączowej odpływowej natomiast przekaźnik HA-SL3 w komorze głównej.

Układ sterowania zrealizowany na tych separatorach lub przekaźnikach umożliwia pełną

współpracę z urządzeniami sygnalizacyjno-rozmówczymi, z iskrobezpiecznymi układami

sterowania przenośników, kombajnów z kontrolą ciągłości uziemienia ochronnego oraz

z obwodami blokad technologicznych np. blokady przenośnika z jego trasy, blokady przenośnika

z kombajnu itp. Iskrobezpieczne obwody sterownicze tych separatorów oraz ich styki wykonawcze

wyprowadzone są na zaciski listwy (- X10) koloru niebieskiego.

W zależności od wykorzystania wyłącznika wielostycznikowego, tj. do sterowania indywidualnego

lub zespołowego, należy wykonać odpowiednie połączenia na listwach zaciskowych zgodnie

z dokumentacją systemową.

Separatory zbudowane są z dwóch członów:

- sterowanego od strony iskrobezpiecznej a posiadającego zestyki wykonawcze po stronie

Instrukcja obsługi HA-dk8.10/3/8VAC/8

18

nieiskrobezpiecznej,

- sterowanego od strony nieiskrobezpiecznej a posiadającego zestyki wykonawcze po

stronie iskrobezpiecznej.

Separator typu HA-KG5 ma możliwość nastawienia zwłoki czasowej w przyciąganiu

iskrobezpiecznego członu sterującego, w zależności od położenia mini-łączników S1 i S2 w pozycję

H lub L oraz nastawy potencjometru, które znajdują się na jego ściance czołowej.

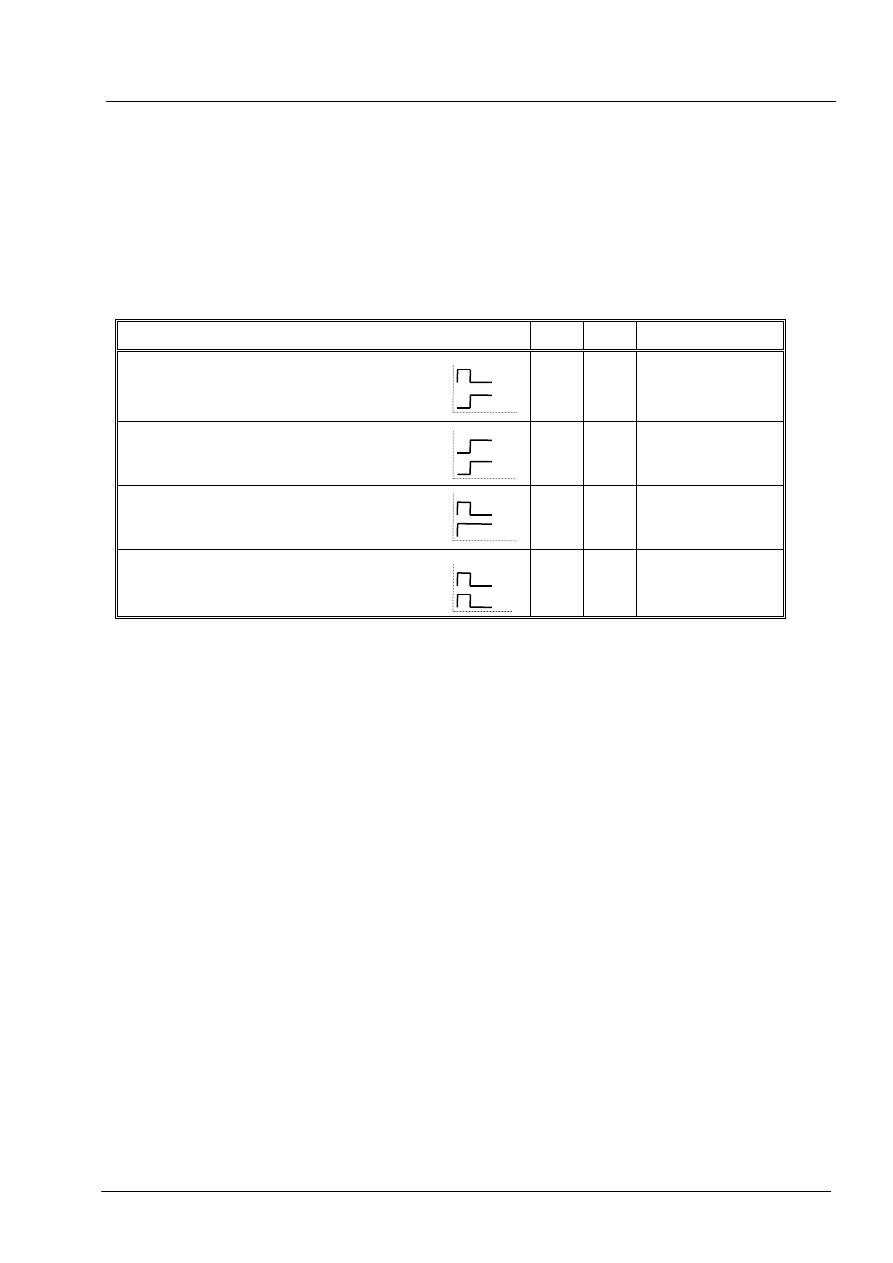

Zachowanie się w czasie łączenia

S1

S2

Zakres czasowy

Ze zwłoką w odpadaniu członu K1

K1

i przyciąganiu członu K2

K2 t

L

L

0,25 s ≤ t ≤ 12 s

Ze zwłoką w przyciąganiu członu K1 i K2

K1

K2

t

H

L

0,25 s ≤ t ≤ 12 s

Ze zwłoką w odpadaniu członu K1

K1

K2 t

L

H

0,25 s ≤ t ≤ 12 s

≤0,25 s

Ze zwłoką w odpadaniu członu K1 i K2

K1

K2 t

H

H

0,25 s ≤ t ≤ 12 s

Iskrobezpieczny obwód sterowniczy (wyjściowy) separatora typu HA-KG 5 zasilany jest

napięciem 15,7V prostowanym jednopołówkowo przez diodę umieszczoną w przyciskach

sterowania zdalnego lub pulpicie sterowniczym.

Separator HA-KG5 na swojej czołowej części obudowy ma umieszczone diody LED sygnalizujące

- obecność napięcia zasilania 42V (koloru niebieskiego),

- wysterowania członu K1 (koloru żółtego),

- wysterowania członu K2 (koloru zielonego),

- wysterowania członu K3 (koloru czerwonego).

Obwody zasilające diody sygnalizacyjne członów K1, K2, K3 poziomu zabezpieczenia „ia” są

wyprowadzone na zewnątrz separatora na zaciski) Y0-Y1, Y0-Y2, Y0-Y3. Istnieje możliwość

dołączenia do tych zacisków zewnętrznych diod sygnalizacyjnych umieszczonych np. na

iskrobezpiecznym pulpicie sterowniczym.

Separator HA-KG3.11 na swojej czołowej części obudowy ma umieszczone diody LED:

− koloru niebieskiego informująca o:

− obecności napięcia zasilania 42V (świeci światłem ciągłym),

Instrukcja obsługi HA-dk8.10/3/8VAC/8

19

− doziemieniu żył sterowniczych oraz wzroście rezystancji pętli sterowniczej ponad

wartość krytyczną (pulsuje),

− koloru żółtego, informująca o braku wysterowaniu członu K1,
− koloru zielonego, informująca o wysterowaniu członu K1,
− koloru czerwonego, informująca o wysterowaniu członu K2.

Wyłączenie załączonych separatorów typu HA-KG5 lub HA-KG3.1.1 oraz uniemożliwienie ich

załączenia nastąpi w następujących przypadkach:

- zwarcia lub przerwy w obwodzie sterowniczym,

- wzrostu rezystancji zewnętrznej pętli obwodu sterowniczego powyżej wartości krytycznej

tj. ok. 600Ω.

- obniżenia rezystancji izolacji pomiędzy dowolną żyłą sterowniczą a ziemią do wartości

ok. 2kΩ.

Tory stycznikowe mogą być wyposażone w przekaźniki sterownicze HA-SL3. Przekaźnik

sterowniczy i kontroli ciągłości uziemienia ochronnego typu HA-SL3 przeznaczony jest do

zdalnego sterowania stycznika z maszyny ruchomej np. z kombajnu. Zabezpiecza równocześnie

odbiornik (np. silnik) przed wzrostem rezystancji jego uziemienia ochronnego w stosunku do

kopalnianego systemu uziemiających przewodów ochronnych ponad określoną wartość wynoszącą

80±20Ω. W tym celu obwód pomiarowy przekaźnika należy podłączyć do żyły ochronnej
i pomocniczej przewodu zasilającego odbiornik. Dla zapewnienia wyłączenia przekaźnika przy

zwarciu, przerwie lub przekroczeniu rezystancji obwodu pomiarowego ponad wartość 80±20Ω,
pętla pomiarowa zamknięta jest diodą umieszczoną w odbiorniku. Przekaźnik typu HA-SL3 jest

elektronicznym przekaźnikiem nadmiarowo rezystancyjnym posiadającym iskrobezpieczny obwód

pomiarowy oraz iskrobezpieczny obwód sygnalizacji poziomu zabezpieczenia „ib”.

Obwód pomiarowy wykrywa za pomocą układu progowego przekroczenie nastawionej rezystancji

uziemienia, natomiast obwód sygnalizacji przeznaczony jest do optycznej sygnalizacji (za pomocą

diody świecącej) potwierdzającej załączenie lub wyłączenie stycznika głównego w wyłączniku

wielostycznikowym.

Wyłączenie załączonego przekaźnika sterowniczego typu HA-SL3 oraz uniemożliwienie

jego załączenia nastąpi w przypadkach:

- zwarcia lub przerwy w obwodzie sterowniczym,

- wzrostu rezystancji zewnętrznej pętli obwodu sterowniczego powyżej wartości 80±20Ω,

- obniżenia rezystancji izolacji pomiędzy dowolną żyłą sterowniczą a ziemią do wartości

ok. 2kΩ.

Instrukcja obsługi HA-dk8.10/3/8VAC/8

20

11.

Ochrona przeciwporażeniowa

Obudowa wyłącznika wielostycznikowego powinna być połączona z kopalnianą siecią

przewodów ochronnych poprzez zaciski (PE) wyłącznika. Ponadto, do zacisku uziemienia

znajdującego się na zewnątrz obudowy wyłącznika należy przyłączyć uziemienie lokalne.

12.

Transport

Wyłącznik posiada płozy, które umożliwiają transport wyłącznika w podziemiach kopalń po

spągu. Do zaczepienia haków podnośnika w przypadku ładowania wyłącznika na środki transportu

służą uchwyty z otworami u góry wyłącznika.

13.

Przeglądy i konserwacje

W czasie eksploatacji wyłączników należy dokonywać przeglądów co najmniej jeden raz

w miesiącu. Przegląd taki może być dokonywany tylko przez elektromonterów wyznaczonych przez

dozór elektromaszynowy i przeszkolonych w firmie Hamacher Elektrotechnika i Rozdzielnice.

W czasie przeglądów należy zwrócić szczególną uwagę na:

−

dokręcenie śrub,

−

zamocowanie przekaźników,

−

stan połączeń złączy wielowtykowych,

−

stan mechanizmu blokady mechanicznej,

−

zadławienie przewodów we wpustach,

−

stan listew zaciskowych obwodów sterowniczych i pomocniczych,

−

stan i dokręcenie zacisków przyłączowych dopływowych i odpływowych,

−

stan napędów łączników kontrolnych dla sprawdzenia sprawności eksploatacyjnej

przekaźników,

−

dokręcenie zacisków przyłączowych styczników pomocniczych i głównych,

−

poprawne działanie wszystkich podzespołów wyposażenia elektrycznego,

−

zastosowanie właściwych wyzwalaczy magnetycznych do zabezpieczenia uzwojeń

transformatorów pomocniczych.

W przypadku stwierdzenia uszkodzeń elementów należy je wymienić na nowe, dostarczone przez

firmę Hamacher Elektrotechnika i Rozdzielnice w Tychach.

Do napraw nie mogą być stosowane elementy innego pochodzenia. W czasie przeglądów należy

dokonać konserwacji szczelin ognioszczelnych drzwi i pokryw poprzez nałożenie na ich

powierzchnie wazeliny bezkwasowej.

Instrukcja obsługi HA-dk8.10/3/8VAC/8

21

Remonty kapitalne mogą być wykonywane tylko w siedzibie firmy HAMACHER Elektrotechnika

i Rozdzielnice.

14.

Wykaz podstawowych części zamiennych

Tabela podstawowych części zamiennych do wymiany przez użytkownika.

L.p. Nazwa elementu

Typ

1.

Przekaźnik nadmiarowo prądowy HA-UB1-4k

HA-N 20055

2.

Iskrobezpieczny progowy miernik rezystancji HA-KA/ER2

HA-624402

3.

Przekaźnik centralno-blokujący dla obwodów 42V HA-

KA/ER2

HA-624402

4.

Przekaźnik sterowniczy i kontroli ciągłości uziemienia

ochronnego HA-SL3

HA-603201

5.

Przekaźnik czasowy serii 87…

i serii 80…

O/E 0679
O/E 0678

6.

Przekaźnik sterowniczy (separator) HA-KG3.11

HA-625011

7.

Przekaźnik sterowniczy (separator) HA-KG5

HA-625101

8.

Wyzwalacz automatyczny

2,8A–4,2/1000V
10A
6A
4A
2A

HA-D20075
HA-D20035
HA-D20092
HA-D20040
HA-D21029

9.

Wkładka topikowa 400mAT

HA-W 21032

10.

Bezpiecznik-ogranicznik

355 A
200A
125A
100A

HA-W20083
HA-W21055
HA-W21008
HA-W21007

11.

Woltomierz HA-MG 1/4/11

HA-K21013

12.

Wskaźnik prądu obciążenia

HA-N24004

13.

Wskaźnik funkcji

HA-N23037

14.

Wskaźnik pracy separatorów

HA-610901

15.

Wpust prod. Goethe

54235…

16.

Wpust prod. Damel

Wk2, Wk3

17.

Wpust prod. Hamacher

LSA-4A

18.

Zaślepka prod. Goethe

54153...

19.

Zaślepka prod. Damel typu

Zk2, Zk3

20.

Zaślepka prod. Hamacher

HA-X42147

Sposób zamawiania.

Części zamienne należy zamawiać u wytwórcy.

HAMACHER Elektrotechnika i Rozdzielnice

ul. Towarowa 10

43-100 Tychy

tel. [phone] , fax. [phone]

Instrukcja obsługi HA-dk8.10/3/8VAC/8

22

Przy zamawianiu części zamiennych należy podać typ elementu, nazwę oraz ilość zamawianych

sztuk.

15.

Informacje dodatkowe.

Oznakowanie CE zostało nadane w oparciu o następujące przepisy:

- Urządzenia przeciwwybuchowe – Dz. U. 2003 nr 143 poz 1393

(Dyrektywa UE 94/9/WE – ATEX).

Projektowanie, użytkowanie

- Podczas projektowania zastosowania urządzenia, w czasie montażu oraz w trakcie jego

działania należy przestrzegać zasad dobrej praktyki inżynierskiej

- Praca z urządzeniem może być prowadzona tylko przez personel przeszkolony do tego

rodzaju działań

- Należy przestrzegać zasad bezpieczeństwa dotyczących tego rodzaju urządzeń

Utylizacja produktu

Opakowania oraz zużyte urządzenia składować, zagospodarować lub utylizować zgodnie z

obowiązującymi zaleceniami i wymaganiami określonymi w Ustawie o odpadach z dnia

27.04.2001 (Dz.U. 2001 nr 62 poz. 628) z późniejszymi zmianami.
