Elektryczny dach przesuwny

od Sierpień 1997

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

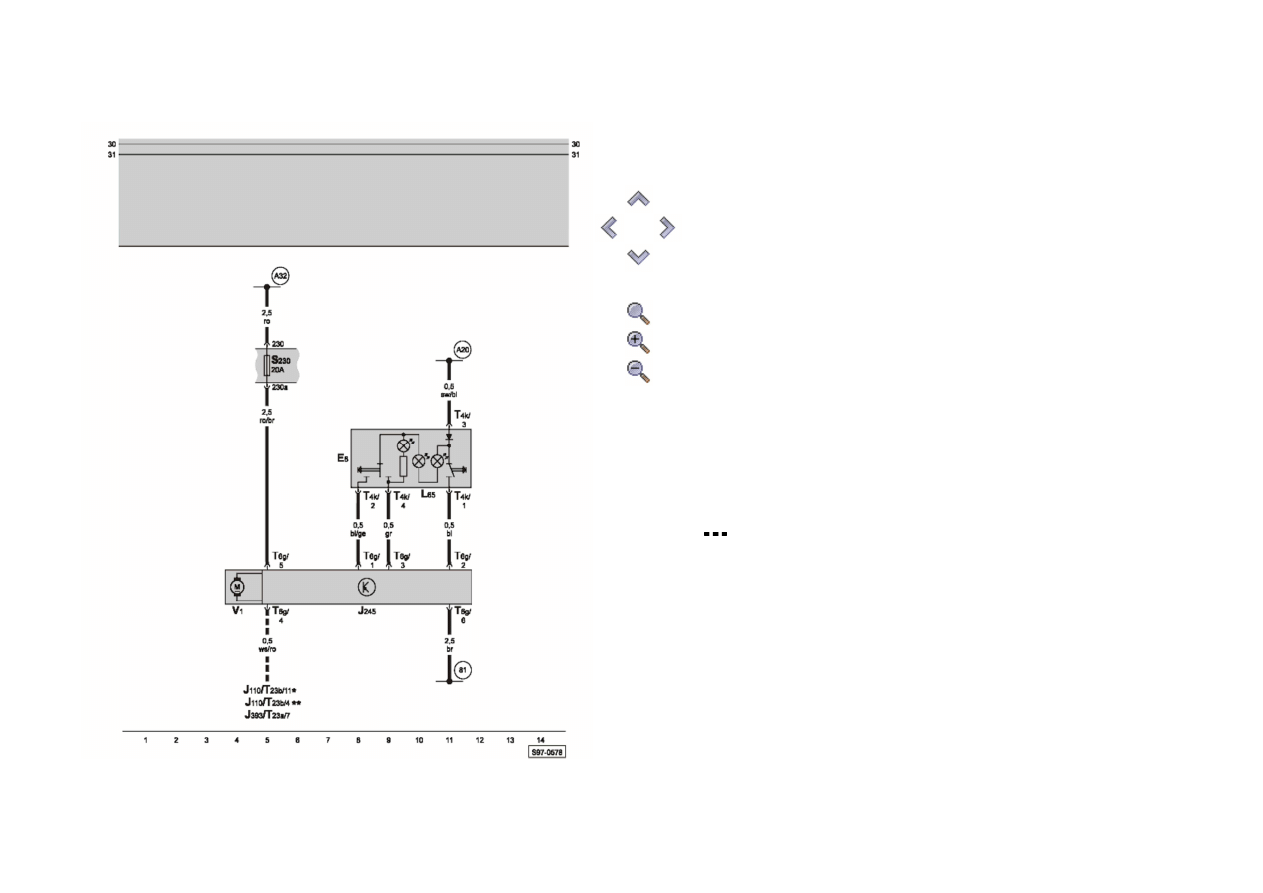

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  33 / 1

nr  33 / 1

nr  33 / 1

nr  33 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000033.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  33 / 2

nr  33 / 2

nr  33 / 2

nr  33 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

Elektryczny dach przesuwny
E8

- Włącznik dachu przesuwnego

J110

- Sterownik układu centralnego ryglowania

J245

- Sterownik regulatora dachu przesuwnego

J393

- Sterownik centralny układu komfortowego

L65

- Żarówka podświetlenia włącznika dachu przesuwnego

T4k

- Złącze, 4-stykowe, we włączniku dachu przesuwnego

T6g

- Złącze, 6-stykowe, w sterowniku regulatora dachu

przesuwnego

T23a

- Złącze, 23-stykowe, w sterowniku centralnym elektryki układu

komfortowego

T23b

- Złącze, 23-stykowe, w sterowniku układu centralnego

ryglowania

V1

- Silnik dachu przesuwnego

81

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

A20

- Złącze dodatnie (15a), w wiązce przewodów za tablicą

rozdzielczą

A32

- Złącze dodatnie (30), w wiązce przewodów za tablicą

rozdzielczą z lewej strony

*

- Dotyczy samochodów produkowanych do 08.97

**

- Dotyczy samochodów produkowanych od 09.97
- Tylko w samochodach wyposażonych w centralne ryglowanie
