Dźwięk dzwonka szkolnego, szczególnie te−
go pierwszego, przez większość uczniów nie
jest lubiany. Bardziej pozytywne emocje wy−
wołuje dzwonek będący tym ostatnim, koń−
czącym ostatnią lekcję, a jeszcze bardziej po−
zytywne odczucia daje dzwonek oznajmiają−
cy koniec roku szkolnego. Dlaczego tak jest,
wie każdy, kto chodzi lub chodził do szkoły.
Jeśli jesteś uczniem i chcesz zostać docenio−
ny przez ciało pedagogiczne, możesz wyko−
nać na rzecz szkoły bardzo pożyteczne urzą−
dzenie, które zostało opisane w artykule. Jest
to automat, którego zadaniem jest włączanie

dzwonka w chwilach rozpoczęcia lub zakoń−
czenia przerw i lekcji. Urządzeniem steruje
mikroprocesor, w związku z czym posiada
nieskomplikowaną budowę. Jest odporne na
zaniki napięcia sieciowego oraz posiada wy−
godny interfejs obsługi. Programowanie ste−
rownika jest bardzo proste i przypomina na−
stawianie zegarka elektronicznego. Urządze−
nie bardzo dobrze nadaje się na temat pracy
dyplomowej.

Opis układu

Schemat ideowy układu pokazany jest na ry−
sunku 1. Pracą urządzenia steruje doskonale
znany Czytelnikom EdW mikroprocesor

AT89C2051. Ponieważ urządzenie musi być
odporne na zaniki napięcia w sieci energe−
tycznej, konieczne okazało się zastosowanie
odrębnego układu zegara czasu rzeczywiste−
go, który będzie działał mimo braku zasilania
ze strony sieci. Implementacja zegara w pro−
gramie mikroprocesora byłaby oczywiście
lepszym rozwiązaniem, ale na przeszkodzie
stoi sposób jego awaryjnego zasilania, który
w stanie pracy pobiera kilka mA prądu. Układ
RTC został zrealizowany w oparciu o popu−
larną kostkę Philipsa – PCF8583. W razie
braku napięcia sieci (awaria sieci lub po pro−
stu wyjęcie wtyczki z gniazda) zegar RTC za−
silany jest z dodatkowej baterii litowej i po−

biera przy tym prąd
o

wartości pojedyn−

czych mikroamperów.
Istotną zaletą tej kostki
jest również to, że po−
siada wolną, 240−bajto−
wą pamięć, którą można
traktować jak nieulotną
pamięć RAM. Nieulot−
ną, ponieważ jej zawar−
tość, mimo odłączenia
urządzenia z sieci, jest
podtrzymywana przez
wspomnianą baterię.
Dostępna pamięć jest
wykorzystana do prze−
chowania danych wpro−
wadzonych w fazie pro−
gramowania urządzenia.

Zegar RTC komuni−

kuje się z procesorem
przez magistralę I

2

C.

Na wyjściu INT kostki
PCF8583 co sekundę
występuje zbocze opa−
dające, które wywołuje
przerwanie INT0 w mi−
kroprocesorze. Sygnał

13

Projekty AVT

E l e k t r o n i k a d l a W s z y s t k i c h

S

S

S

S

tt

tt

e

e

e

e

rr

rr

o

o

o

o

w

w

w

w

n

n

n

n

ii

ii

k

k

k

k

d

d

d

d

zz

zz

w

w

w

w

o

o

o

o

n

n

n

n

k

k

k

k

a

a

a

a

ss

ss

zz

zz

k

k

k

k

o

o

o

o

ll

ll

n

n

n

n

e

e

e

e

g

g

g

g

o

o

o

o

2

2

2

2

6

6

6

6

7

7

7

7

0

0

0

0

HHHH

HH

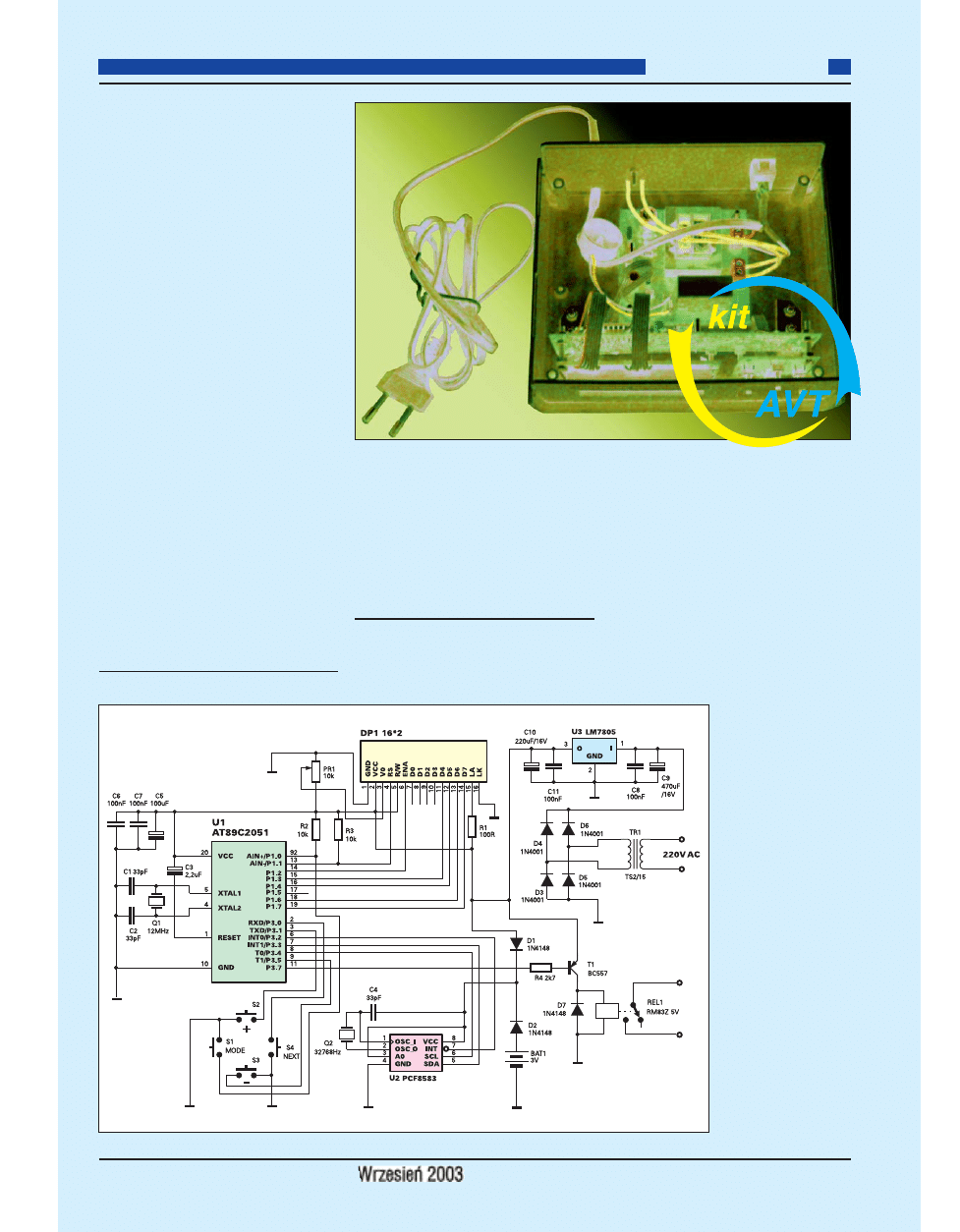

Rys. 1 Schemat ideowy

pochodzący z tej końcówki jest w pewnym
sensie sygnałem zegarowym taktującym cały
układ.

Mikroprocesor obsługuje wyświetlacz

LCD 16*2 znaków oraz kontroluje stan przyci−
sków S1..S4. Pracą dzwonka steruje przeka−
źnik REL1, z kolei którego pracą poprzez tran−
zystor T1 steruje port P3.7 mikrokontrolera.

Dioda D2 zapobiega wpływowi prądu za−

silacza do baterii, a dioda D1 wypływowi
prądu baterii poza układ RTC.

Zasilacz urządzenia jest typowym ukła−

dem z prostownikiem dwupołówkowym oraz
stabilizatorem LM7805 i nie wymaga szer−
szego opisu. W modelu zastosowałem trans−
formator TS2/15 (10V1/0.18A), jednak lepiej
jest użyć typu TS2/14, ponieważ posiada nie−
co większą wydajność prądową (8V2/0.22A).

Program

Program można ściągnąć ze strony EdW
z działu FTP. Zajmuje on 2048 bajtów, a więc
całą przestrzeń pamięci EEPROM mikropro−
cesora. Większość pamięci zajmują procedu−
ry obsługi menu (LCD, zegar) oraz procedu−
ry komunikacji z układem PCF8583.

Zastosowany algorytm wyznaczania

dzwonka musi gwarantować, że mimo chwi−
lowego (a nawet długiego) braku zasilania
układ nie straci „orientacji” w czasie i po po−
wrocie napięcia sieci włączy dzwonek o za−
programowanym czasie. Najprostszym algo−
rytmem realizującym takie zadanie jest od−
czyt czasów zadziałania dzwonka, zapisa−
nych w kolejnych komórkach pamięci nieu−
lotnej, i porównanie każdego z nich z bieżą−
cym czasem co pewien okres – np. co minu−
tę. Jeżeli wynik porównania jest prawdziwy,
następuje włączenie dzwonka. Podobny spo−
sób zastosowałem w urządzeniu, z tą różnicą,
że procesor nie odczytuje bezpośrednio cza−
su zadziałania dzwonka. W zastosowanym
algorytmie do wyznaczenia czasu dzwonka
wystarczą następujące dane:
− czas pierwszego dzwonka,
− czas lekcji,
− liczba lekcji,
− czasy poszczególnych przerw.

Posiadając te elementarne dane oraz

bieżący czas, procesor oblicza „w locie”
czasy włączenia dzwonka. Taki sposób
szukania czasu zadziałania dzwonka jest
wygodniejszy z punktu widzenia osoby
programującej automat. W razie koniecz−
ności przesunięcia godziny wystarczy
zmienić ustawienia zegara oraz czas
pierwszego dzwonka, a w razie zmiany
harmonogramu zajęć wystarczy przesunąć
czas pierwszego dzwonka. Czynność ta
jest więc o wiele krótsza niż ustawianie
z osobna poszczególnych czasów włącze−
nia dzwonka.

Dane są przechowywane w pamięci

układu PCF8583 w komórkach o adresie
powyżej 0Eh. Dokładniejszych informacji

na ten temat dostarcza tabela 1. Dla zao−
szczędzenia pamięci programu w procesorze
odczytem (zapisem) bieżącego czasu oraz
danych umieszczonych w pamięci U2 zajmu−
ją się te same procedury programu. Ponieważ
czas zapisywany w rejestrach układu U2 jest
podawany w formacie BCD, procedury te za−
mieniają podczas odczytu (zapisu) liczbę
z formatu BCD (DEC) na format DEC
(BCD). Z tego powodu format danych, który
normalnie byłyby dziesiętny, zostaje teraz
przekształcony do formatu BCD podczas za−
pisu i zmieniony do pierwotnej postaci decy−
malnej podczas odczytu.

Procedury sprawdzające czas obsługują

przerwanie INT0, które wywołuje zegar
RTC. Przerwanie to jest pomocne podczas
wyświetlania zegarka na LCD, zwłaszcza że
występuje ono co sekundę.

Procesor pobiera najpierw czas pierwsze−

go dzwonka i porównuje z czasem zegara. Je−
śli czasy są te same, program przechodzi do
procedury dzwonka, jeśli nie, to do czasu
pierwszego dodawany jest czas lekcji i znowu
następuje porównanie z czasem RTC. Jeśli to
nie ten czas, w następnej kolejności dodawa−
ny jest czas pierwszej przerwy. Jeśli do tego
momentu wynik porównania jest fałszywy,
dodawany jest czas lekcji, następuje porów−
nanie, dodawany jest czas drugiej przerwy,
porównanie... Szukanie odpowiedniego czasu
kończy się na odczytaniu zawartości komór−
ki, w której jest umieszczony czas ostatniej
przerwy. Fragment programu odpowiedzial−
nego za tę procedurę prezentuje listing 1.
W trakcie pracy na wyświetlaczu pokazywa−
ny jest bieżący czas. Wyświetlaniem czasu
zajmuje się procedura „obsluga_przerwania”,
uruchamiana podczas obsługi przerwania
INT0. Podczas programowania sterownika
obsługa przerwania zostaje wyłączona.

Czas dzwonienia dzwonka można ustalać.

Podczas dzwonienia na wyświetlaczu ukazu−
je się symbol dzwonka, który informuje o za−

działaniu przekaźnika. Ustawianie czasu lek−
cji i przerw odbywa się z interwałem 5min.,
ponieważ ich czas liczony w minutach (który
wynosi 45min., ale zdarzają się skrócone lek−
cje) jest wielokrotnością liczby 5.

Struktura menu nie jest zbyt złożona. Po−

siada ono następujące pozycje, które są wy−
bierane za pomocą przycisku „MODE”:

CZAS. Na wyświetlaczu pokazywany jest

bieżący czas z dokładnością do 1 sekundy.
Przejście do tej pozycji jest równoznaczne
z włączeniem automatu, gdyż tylko wtedy
jest zezwolenie na przerwanie.

ZEGAR. Nastawianie zegara RTC. Nasta−

wiamy godziny oraz minuty za pomocą przy−
cisków „+” i „ − ”. Po dowolnej modyfikacji
zerowane są sekundy. Wyboru pomiędzy mi−
nutą a godziną dokonujemy za pomocą przy−
cisku „NEXT”.

14

Projekty AVT

E l e k t r o n i k a d l a W s z y s t k i c h

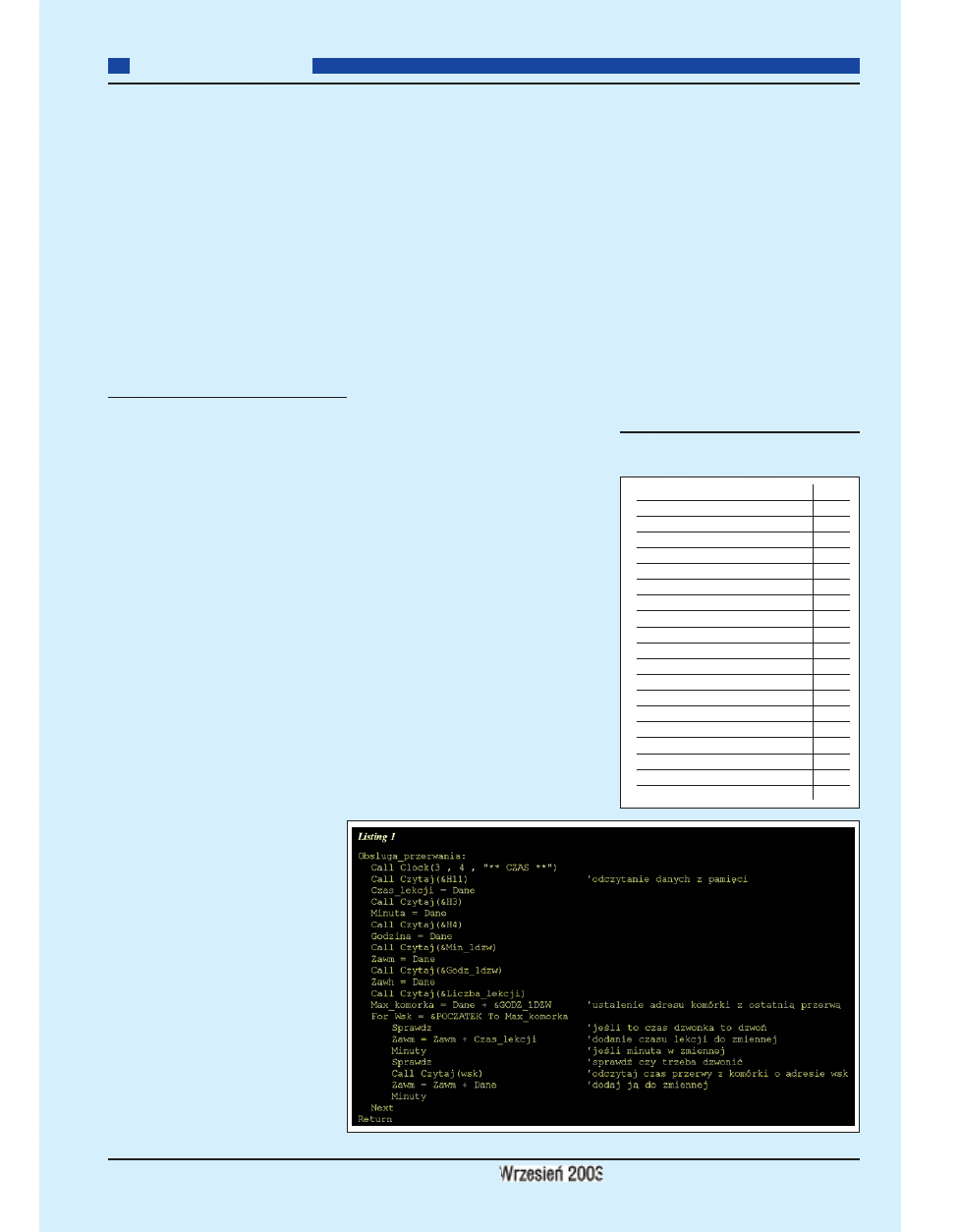

Listing 1
