26-05-2003

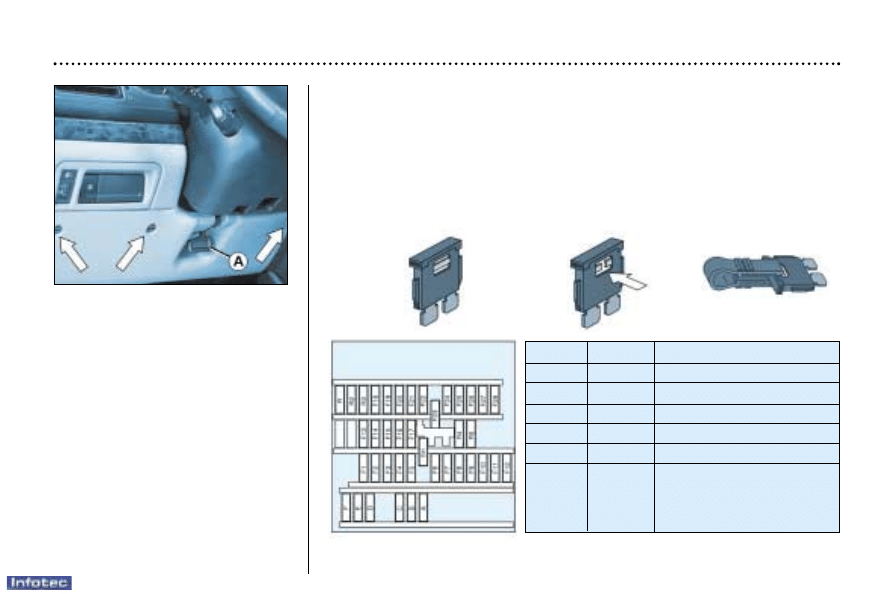

WYMIANA BEZPIECZNIKA

Skrzynki bezpieczników znajdują się
pod deską rozdzielczą i w komorze
silnika.

Skrzynka bezpieczników
tablicy rozdzielczej

Odkręcić trzy śruby mocujące o
jedną czwartą obrotu. Pociągnąć za
przycisk A i odchylić pokrywę, w celu
uzyskania dostępu do bezpiecz-
ników.

Wymontowanie i zamontowanie bezpiecznika

Przed dokonaniem wymiany bezpiecznika, należy stwierdzić przyczynę jego
uszkodzenia i usunąć ją. Numery bezpieczników są oznaczone na skrzynce bez-
pieczników.

Używać specjalnych szczypiec A, znajdujących się na skrzynce.

Uszkodzony bezpiecznik, należy zawsze zastępować bezpiecznikiem o tej
samej wartości.

Dobry

Zły

Szczypce A

Zdemontować dolną osłonę tablicy rozdzielczej w celu uzyskania dostępu do BSI
(Moduł Zarządzający).

Bezpiecznik

Amperaż

Funkcje

A20 A

Blokowanie / Odblokowanie.

B

10 A

Reflektory przeciwmgielne tylne.

C

40 A

Odmrażanie lusterka wstecznego.

D

15 A

Wycieraczka tylna.

E

30 A

Elektryczne podnośniki szyb.

F

15 A

Zasilanie zestawu wskaźników,
Wyświetlacz, Radioodtwarzacz,
Pokładowy system prowadzenia,
Klimatyzacja.

OBSŁUGAWASZEGO PEUGEOT 406

41

background image

26-05-2003

Bezpiecznik Nr

Amperaż

Funkcje

1

Zwora

Poduszka powietrzna.

2

5 A

Sterowanie wentylacją.

3

10 A

Zestaw wskaźników.

4

5 A

Sygnał + po włączeniu zapłonu dla BSI.

5

Wolny.

6

10 A

Przełączniki pod kierownicą.

7

15 A

Syrena alarmu.

8

10 A

System prowadzenia.

9

5 A

Sygnał + z akumulatora do BSI.

10

15 A

Radioodtwarzacz.

11

10 A

Trzecie światło stop.

12

10 A

Światło stop prawe.

13

20 A

Podnośnik szyby kierowcy.

14

30 A

Podnośnik szyby tylnej.

15

+ z akumulatora do gniazda zasilającego hak holowniczy.

16

20 A

Pamięć foteli.

17

20 A

Fotel pasażera regulowany elektrycznie.

18

10 A

Oświetlenie zapalniczki - Wyświetlacz- Oświetlenie przełączników, popielniczka -
Płytka selektora biegu automatycznej skrzyni biegów.

Skrzynka bezpieczników tablicy rozdzielczej

OBSŁUGAWASZEGO PEUGEOT 406

42

background image

26-05-2003

Bezpiecznik Nr

Amperaż

Funkcje

19

10 A

Światła przeciwmgielne tylne.

20

10 A

Tylne Prawe oraz Przednie Lewe światło pozycyjne.

21

10 A

Tylne Lewe oraz Przednie Prawe światło pozycyjne.

22

10 A

Oświetlenie schowka, Lampka oświetlenia mapy, Lusterko w osłonie przeciwsłonecznej,
Lampki sufitowe - Lusterko wsteczne elektrochromowe.

23

20 A

Zapalniczka.

24

Wolny.

25

20 A

Radioodtwarzacz.

26

Wolny.

27

5 A

Przekaźnik podnośników szyb tylnych.

28

15 A

Ogrzewane fotele.

R

5 A

Bezpiecznik zapasowy.

R2

10 A

Bezpiecznik zapasowy.

R3

30 A

Bezpiecznik zapasowy.

R4

20 A

Bezpiecznik zapasowy.

R5

15 A

Bezpiecznik zapasowy.

OBSŁUGAWASZEGO PEUGEOT 406

43
