Systemy nagłośnieniowe | Głośnik sufitowy LBC 3090/01

Głośnik sufitowy

Technologia bliżej nas

www.boschsecurity.pl

LBC 3090/01

f Przeznaczony do odtwarzania mowy i muzyki
f Zwiększona skuteczność
f Płaski montaż w sufitach podwieszanych
f Łatwość montażu
f Zabezpieczająca osłona przeciwpyłowa
f Opcjonalna atestowana osłona przeciwogniowa
f Prosta nastawa mocy wyjściowej
f Dopasowana puszka do montażu powierzchniowego
f Zgodność z międzynarodowymi normami bezpieczeństwa


M

odel LBC 3090/01 to ekonomiczny głośnik powszechnego

użytku przeznaczony do płaskiego montażu w sufitach
podwieszanych. Jest to głośnik szerokopasmowy
zapewniający odpowiednie odtwarzanie mowy i muzyki
w sklepach, domach towarowych, szkołach, biurach, halach
sportowych, hotelach i restauracjach.

Funkcje


Model LBC 3090/01 posiada pojedynczy, 2-membranowy
głośnik o mocy 6 W. Transformator dopasowujący 100 V
umieszczony jest za przednią osłoną głośnika. Tył głośnika
jest zabezpieczony osłoną przeciwpyłową. Głośnik posiada
stonowany kolor i wygląd pasujący do każdego wnętrza.

Certyfikaty i zgodność ze standardami


Wszystkie głośniki firmy Bosch są tak skonstruowane, aby
zapewnić nieprzerwaną emisję dźwięku o mocy znamionowej
przez 100 godzin, co jest zgodne z wymaganiami normy IEC
268-5 (PHC). Firma Philips opracowała specjalny test
symulujący wystąpienie dodatniego sprzężenia akustycznego
(SAFE – Simulated Acoustical Feedback Exposure), aby
wykazać, że jej głośniki są w stanie emitować bez
uszkodzenia przez krótki czas moc dwa razy większą od ich
mocy znamionowej. Zapewnia to niezawodność działania
nawet w warunkach ekstremalnych, co daje większe
zadowolenie klienta, dłuższy czas życia urządzenia i o wiele
mniejsze prawdopodobieństwo uszkodzenia lub obniżenia
jakości reprodukowanego dźwięku podczas eksploatacji.

Wszystkie części plastikowe są wykonane z wytrzymałego
tworzywa niepalnego ABS zgodnie z normą UL94V0.

Standard bezpieczeństwa EN

60065


Uwagi dotyczące instalacji i konfiguracji


Instalacja
Instalacja jest szybka i łatwa, gdyż głośnik posiada dwa
sprężynujące uchwyty, które pewnie utrzymują moduł
w otworze w suficie (w przypadku sufitów podwieszanych
i płyt ściennych o grubości od 9 do 25 mm). Uchwyty mogą
być również przykręcone za pomocą 4 śrub (należy
przygotować odpowiednie otwory) do sufitów i ścian
cieńszych niż 9 mm. Głośnik jest dostarczany wraz
z odpowiednim szablonem do wycięcia otworu montażowego
o śr. 182 mm.

Zespół zacisków
Moduł posiada dwukierunkowy zespół zacisków
z wciskanymi stykami do łączenia szeregowego okablowania.
Odczepy na uzwojeniu pierwotnym transformatora
umożliwiają ustawienie maks. mocy wyjściowej na wartość
znamionową, połowę tej mocy lub ćwiartkę (tj. w krokach co
3 dB).

background image

2 | Głośnik sufitowy LBC 3090/01

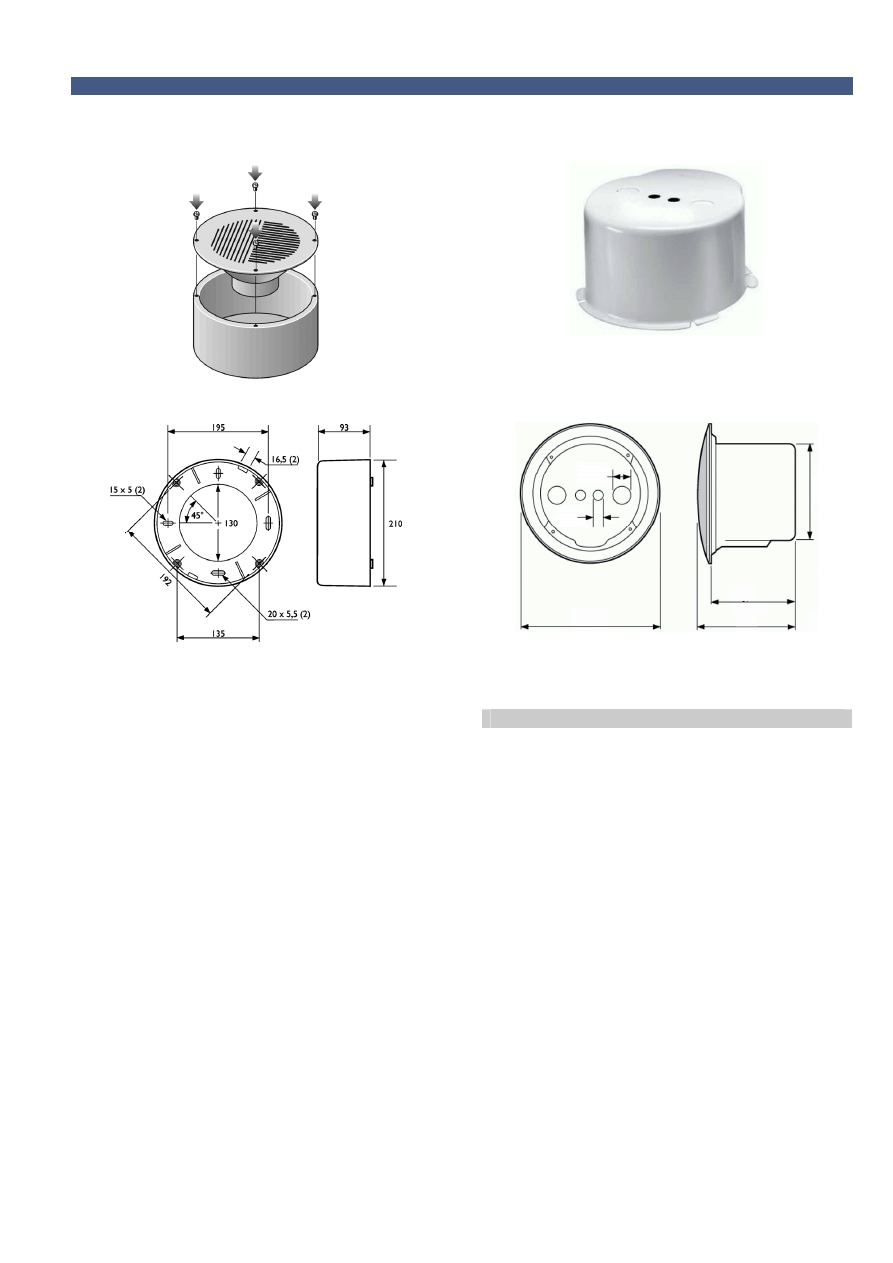

Puszka do montażu płaskiego LBC 3091/01
Jeśli głośnik ma być zamocowany na powierzchni ściany lub
sufitu, należy wykorzystać do tego celu zgodną
kolorystycznie puszkę montażową LBC 3091/01.

Osłona przeciwpożarowa LBC 3080/01
Podczas pożaru do przestrzeni ponad sufitem
podwieszanym, gdzie zamontowane są głośniki, mogą
przedostać się płomienie, co może spowodować
rozprzestrzenianie się pożaru w całym budynku. Aby
uniemożliwić przedostanie się płomieni poprzez głośniki
sufitowe, należy je wyposażyć w opcjonalną stalową osłoną
przeciwpożarową (LBC 3080/01). Przytwierdza się ją do
modułu za pomocą 4 dostarczonych wkrętów
samogwintujących. Osłona posiada otwory przepustowe
przeznaczone dla przelotek kabli połączeniowych (PG 13).

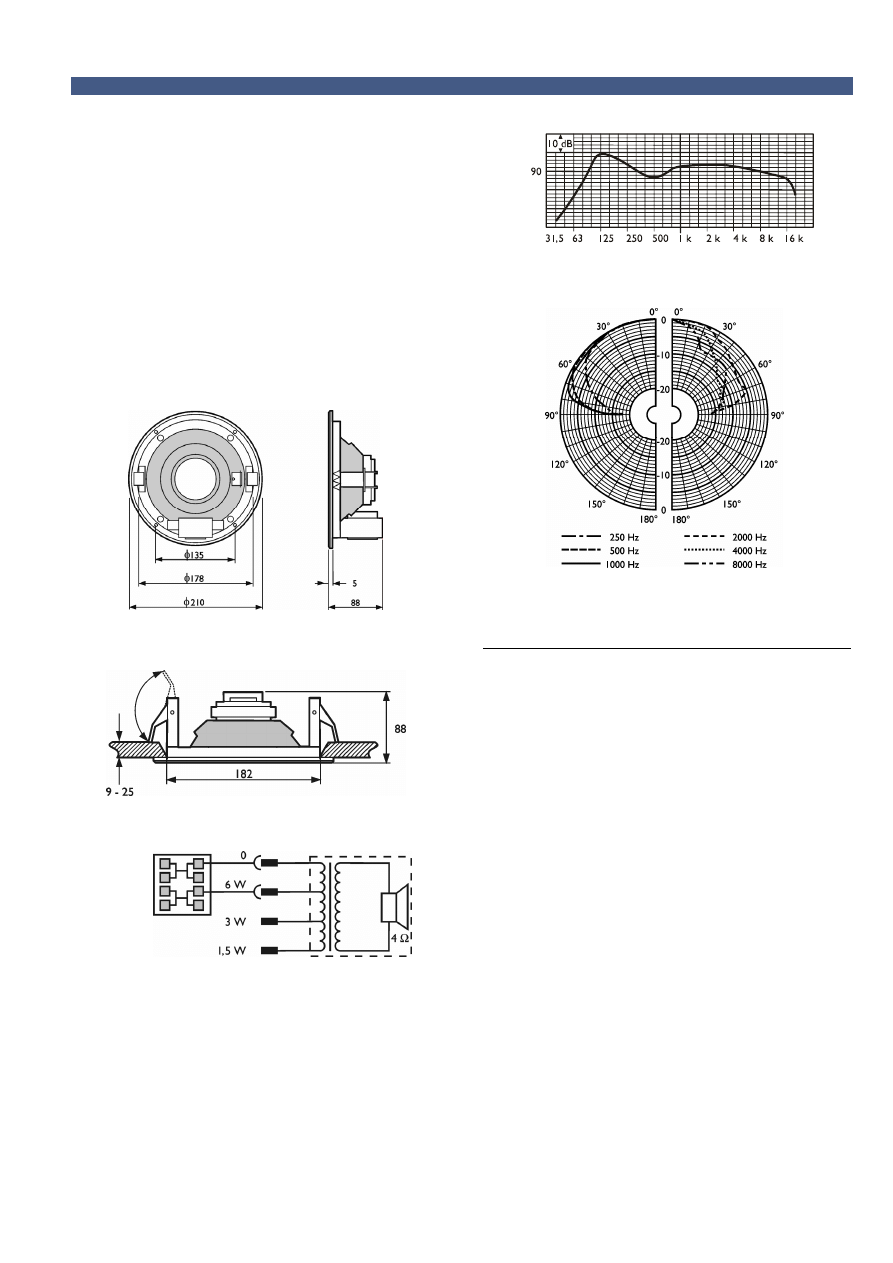

Wymiary

Wymiary

WSPÓLNY

FAZA

Schemat połączeń

Częstotliwość [Hz]

SPL

[dB

]

Pasmo przenoszenia

Charakterystyka kierunkowości (pomiar szumem różowym)

Pasmo okt. [Hz]

125 250 500 1 k

2 k

4 k

8 k

SPL

1,1

94 91 89 91 93 95 89

SPL

maks.

102 99 97 99 101 103 97

Dobroć

Q

4,8 5 3 3,4 6,3 18 20

Skuteczność

0,66 0,32 0,34 0,46 0,4 0,22 0,05

Kąt

prom.

(poziom) 150 140 180 160 140 55 45

Kąt

prom.

(pion)

150 140 180 160 140 55 45

Tabela parametrów odniesienia

background image

3 | Głośnik sufitowy LBC 3090/01

Puszka do montażu płaskiego LBC 3091/01

Montaż puszek LBC 3090/01 i LBC 3091/01

Wymiary

Osłona przeciwpożarowa LBC 3080/01

∅21,5

147

∅11

87

∅199

103

Wymiary zestawu LBC 3090/01 z osłoną przeciwpożarową
LBC 3080/01

Zawartość zestawu

Ilość Element
1 Głośnik sufitowy LBC 3090/01
1 Okrągły szablon o śr. 182 mm


background image

4 | Głośnik sufitowy LBC 3090/01

Dane techniczne

Parametry elektryczne*

Moc maksymalna

9 W

Moc znamionowa (PHC)

6 W (6 – 3 – 1,5 W)

Poziom ciśnienia akustycznego przy mocy znamionowej 6 W / 1 W
(dla 1 kHz, 1 m)

99 dB / 91 dB (SPL)

Efektywne pasmo przenoszenia (-10 dB)

70 Hz – 18 kHz

Kąt promieniowania (przy 1 kHz / 4 kHz, -6 dB)

160

° / 55°

Wejściowe napięcie znamionowe

100 V

Impedancja znamionowa

1667

Ω

Parametry mechaniczne

Rozmiar głośnika

152,4 mm (6

″)

Masa magnesu

150,3 g

Połączenie 2-stykowe

złącze wciskane

Wymiary (śr. x maks. gł.)

210 x 88 mm

Średnica otworu montażowego 182+5

mm

Kolor biały (RAL 9010)
Masa 1,1

kg

Parametry środowiskowe

Temperatura otoczenia

-25

÷ +55°C

* Dane techniczne zgodnie z IEC 60268-5

LBC 3091/01

Wymiary (śr. x maks. gł.)

210 x 93 mm

Kolor biały (RAL 9010)
Masa 290

g

LBC 3080/01

Wymiary (śr. x maks. gł.)

147 x 87 mm

Certyfikat B15

zgodnie z DIN 4102

Kolor biały (RAL 9010)
Masa 360

g

Informacje do zamówień

Model i opis

LBC 3090/01 Głośnik sufitowy
Akcesoria / osprzęt
LBC 3091/01 Puszka do montażu powierzchniowego
LBC 1256/00 Zespół zacisków EVAC

3-stykowy zespół zacisków śrubowych (100 szt.)

LBC 3080/01 Osłona przeciwpożarowa

















Robert Bosch Sp. z o.o.
Dział Security Systems
ul. Poleczki 3, 02-822 Warszawa
Tel.: (+48 22) 715 41 00 / 01
Fax: (+48 22) 715 41 05 / 06
E-mail: securitysystems@pl.bosch.com
www.boschsecurity.pl

Przedstawiciel handlowy:

Ze względu na stały postęp dane techniczne mogą ulec zmianie bez stosownego ostrzeżenia | Aktualizacja 15.03.2006.
