Państwowa Wyższa Szkoła Zawodowa
w Suwałkach
Instytut Politechniczny
Instrukcja do ćwiczeń laboratoryjnych
Temat ćwiczenia:
Oznaczanie stopnia zagęszczenia gruntu niespoistego
Numer ćwiczenia: 5
Laboratorium z przedmiotu:
Mechanika gruntów
Studia stacjonarne
Kod: BS5093
Suwałki 2013
1
1. WPROWADZENIE - DEFINICJE
1.1. Stopniem zagęszczenia
I
D
nazywa się stosunek zagęszczenia istniejącego w warunkach
naturalnych do największego możliwego zagęszczenia danego gruntu. Służy do
określania stanów gruntów niespoistych. Obliczany jest według wzoru:
)
(
)
(
e
e
e
e
I
min
d
max
d
d
min
d
d
max
d
min
max
max
D
ρ
−
ρ
ρ
ρ
−
ρ
ρ
=
−
−
=
, -
gdzie:
e
max
- wskaźnik porowatości maksymalnej, przy najluźniejszym ułożeniu ziaren:
e
s
d
d
max
min
min
=
−
ρ
ρ
ρ
, -
ρ
d
st
t
m
m
V
min
=
−
, g/cm
3
,
gdzie:
ρ
s
- gęstość właściwa szkieletu gruntowego, g/cm
3
,
ρ
d min
- minimalna gęstość objętościowa szkieletu gruntowego, g/cm
3
,
m
st
- masa cylindra z gruntem luźno usypanym, g,
m
t
- masa pustego cylindra, g.
V - objętość cylindra, cm
3
,
e
min
- wskaźnik porowatości minimalnej, przy najściślejszym ułożeniu ziaren:
e
s
d
d
min
max
max
=
−
ρ
ρ
ρ
, -
ρ
d
st
t
m
m
V
V
max
=
−
− ∆
, g/cm
3
,
ρ
d max
- maksymalna gęstość objętościowa szkieletu gruntowego, g/cm
3
,
∆
V
- zmniejszenie się objętości gruntu w cylindrze po wibrowaniu widełkami, cm
3
,
e - wskaźnik porowatości gruntu w stanie naturalnym w terenie,
ρ
d
- gęstość objętościowa szkieletu gruntu w stanie naturalnym w terenie, g/cm
3
.
1.2. Gęstość objętościowa szkieletu gruntowego
ρ
d
:
def.
ρ
d
s
m
V
=
, g/cm
3
, oblicza się ze wzoru:
ρ
ρ
d
w
=
+
100
100
, g/cm
3
gdzie:
m
s
- masa szkieletu gruntowego w próbce, g,
ρ
- gęstość objętościowa gruntu, g/cm
3
V - objętość całej próbki, cm
3
, w -
wilgotność gruntu, %.
1.3.
Stan, w jakim znajduje się grunt niespoisty w podłożu określa się na podstawie stopnia
zagęszczenia według Tabeli 1:
Tabela 1. Stany gruntów niespoistych według PN-88/B-04481
STOPIEŃ ZAGĘSZCZENIA
Symbol
STAN GRUNTU NIESPOISTEGO
I
D
≤
0,33
ln
luźny
0,33
<
I
D
≤
0,67
szg
ś
rednio zagęszczony
0,67
<
I
D
≤
0,80
zg
zagęszczony
I
D
>
0,80
bzg
bardzo zagęszczony
2

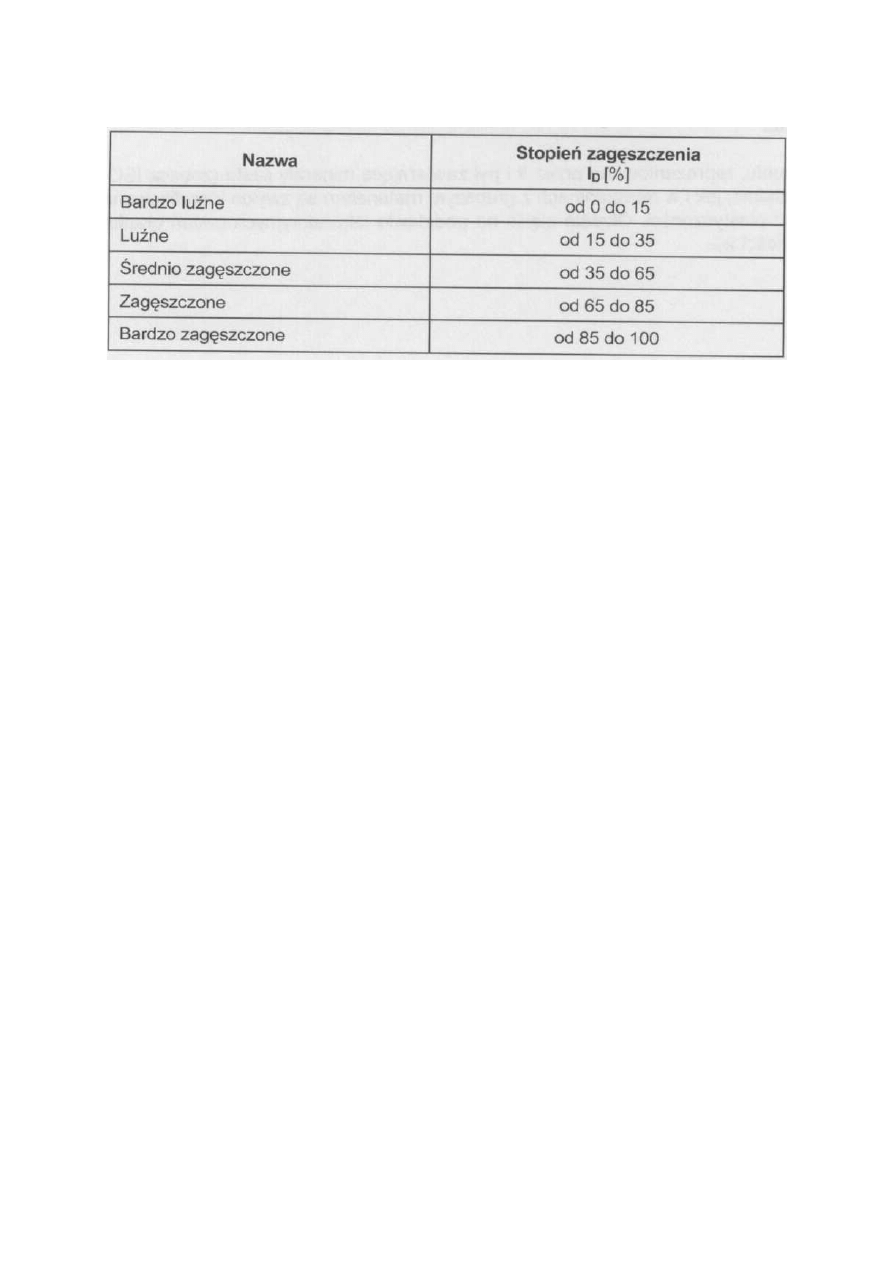

Tabela 2. Stany gruntów niespoistych według PN-EN ISO 14688-2
2. CEL i ZAKRES
Ć
WICZENIA LABORATORYJNEGO
Celem ćwiczenia laboratoryjnego nr 4 jest opanowanie umiejętności określania stanu
gruntów niespoistych w podłożu naturalnym na podstawie stopnia zagęszczenia, obliczonego
z wykorzystaniem zbadanych parametrów geotechnicznych.
Oznaczanie wskaźnika porowatości (e) wykonuje się dla próbek NNS wszystkich rodzajów
gruntów.
Oznaczanie wskaźników porowatości
e
max
i
e
min
(oraz obliczanie stopnia zagęszczenia I
D
)
wykonuje się dla gruntów niespoistych, gdy zawartość części organicznych
I
om
〈2%
oraz
zawierających nie więcej niż 5% frakcji o ziarnach 2-5 mm i nie zawierających ziaren
większych niż 5 mm.
3. METODYKA BADA
Ń
ρ
ρ
d
d
max
min
,
- według PN-88/B-04481 p-t 5.2.7.
4. WYMAGANIA BHP
- należy pozostawić porządek na stanowisku badawczym.
5. SPRAWOZDANIE STUDENCKIE
3
5.1. Cel i zakres ćwiczenia laboratoryjnego
W ćwiczeniu laboratoryjnym nr 5 badane są parametry geotechniczne gruntu
niespoistego, potrzebne do obliczenia stopnia zagęszczenia i do określenia stanu gruntu
niespoistego.
5.2. Opis stanowiska badawczego i przebieg realizacji eksperymentu
- należy zaplanować i wypisać kolejność czynności oraz symbol wyniku, otrzymanego z danej
czynności.
5.3. Zestawienie wyników badań
5.3.1. Parametry geotechniczne gruntu naturalnego:
Badanie makroskopowe rodzaju gruntu niespoistego...............................................................
ρ
=
...................................g/cm
3
na podstawie badań gruntu w terenie (należy założyć
w
=
...................................% samodzielnie na podstawie PN-81/B-03020 , Tab.1),
ρ
s
=
..................................g/cm
3
przyjąć według PN-81/B-3020, Tab.1,
ρ
d
=
...................................g/cm
3
wartość obliczona dla gruntu w stanie naturalnym
e = ....................................,-
5.3.2. Badania laboratoryjne
Wyniki badań próbki pobranej w terenie i wysuszonej:
WSKAŹNIK POROWATOŚCI MAKSYMALNEJ
wymiary cylindra
wys. wewn. h [cm]:
...........
ś
red.wewn. D [cm]:
.........
grub.tłoczka h
2
[cm]:
............
objętość cylindra
V
[cm
3
]
masa cylindra
m
t
[ g ]
masa cylindra z gr. luźno usypanym
m
st
[ g ]
masa szkieletu gruntowego
m
s
=m
st
-m
t
[ g ]
ρ
d min
m
s
/V
[ g/cm
3
]
końcowe wyniki:
ρ
d min
[ g/cm
3
]
e
max
[ - ]
WSKAŹNIK POROWATOŚCI MINIMALNEJ
masa cylindra z gr. do zagęszczenia
m
st
[ g ]
masa szkieletu gruntowego
m
s
=m
st
-m
t
[ g ]
zmniejszenie wysokości próbki po
zagęszczeniu
∆
h *
[cm]
objętość gruntu w cylindrze
V-
∆
V
[cm
3
]
ρ
d max
m
V
V
s
/ (
)
− ∆
[g/cm
3
]
końcowe wyniki:
ρ
d max
[g/cm
3
]
e
min
[ - ]
STOPIEŃ ZAGĘSZCZENIA
I
D
[ - ]
* h
p
- odległość mierzona suwmiarką od krawędzi cylindra do górnej powierzchni tłoczka,
4
[cm], h
2
- wysokość tłoczka, [cm].

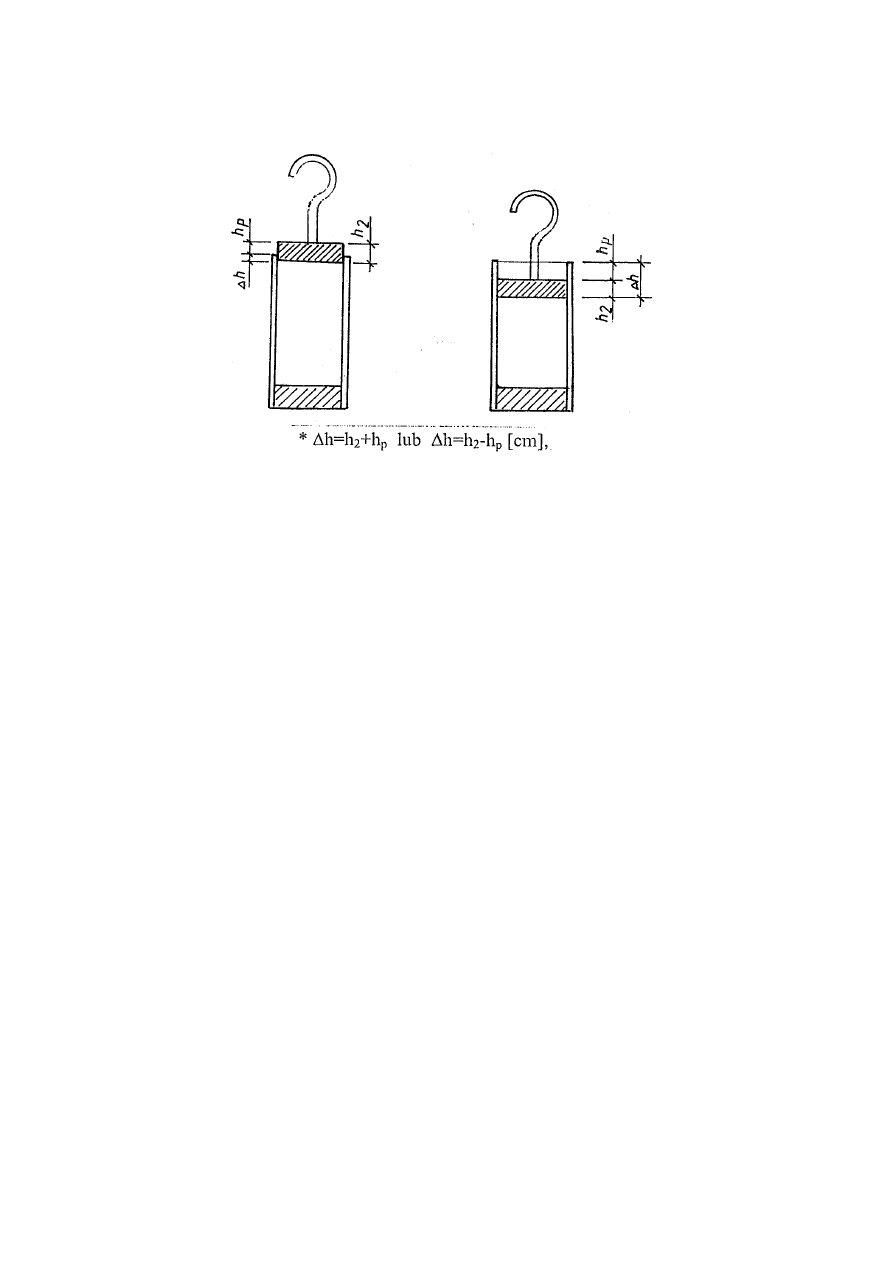

Rys.1. Sposób pomiaru
∆
h
5.4. Wnioski
5.4.1. Narysować schemat cylindra z gruntem po zagęszczeniu, zaznaczyć mierzoną wielkość
h
p
.
5.4.2. Na podstawie wartości stopnia zagęszczenia
I
D
określić stan gruntu niespoistego
według Tabeli 1.
6. LITERATURA
PN-88/B-04481 Grunty budowlane. Badania próbek gruntu.
PN-86/B-02480 Grunty budowlane. Określenia, symbole, podział i opis gruntów.
PN-81/B-03020 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia
statyczne i projektowanie.
Myślińska E.: Laboratoryjne badania gruntów. Wydawnictwo Naukowe PWN, Warszawa
1992.
Pisarczyk S., Rymsza B.: Badania laboratoryjne i polowe gruntów. Wydawnictwa
Politechniki Warszawskiej, Warszawa 1988.
Steckiewicz R., Karska Z.: Laboratorium z mechaniki gruntów. Wydawnictwa Politechniki Białostockiej,
Białystok1981.
