DEMONTAŻ - MONTAŻ : ŁĄCZNIK REGULACJI TYLNEGO ZAWIESZENIA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Systematyczna wymiana części

Oznaczenie

Ilość

Zespół śruba-nakrętka (Amortyzator / Zwrotnica)

1

Śruba (Łącznik regulacji zbieżności / Zwrotnica)

1

Zespół śruba-nakrętka (Łącznik regulacji zbieżności / Poprzeczka tylnej osi) 1
Nakrętka (Łączniki drążka stabilizatora)

1

2. Demontaż

Podnieść i zablokować samochód, tak aby tylne koła wisiały w powietrzu

.

Zdemontować tylne koło.

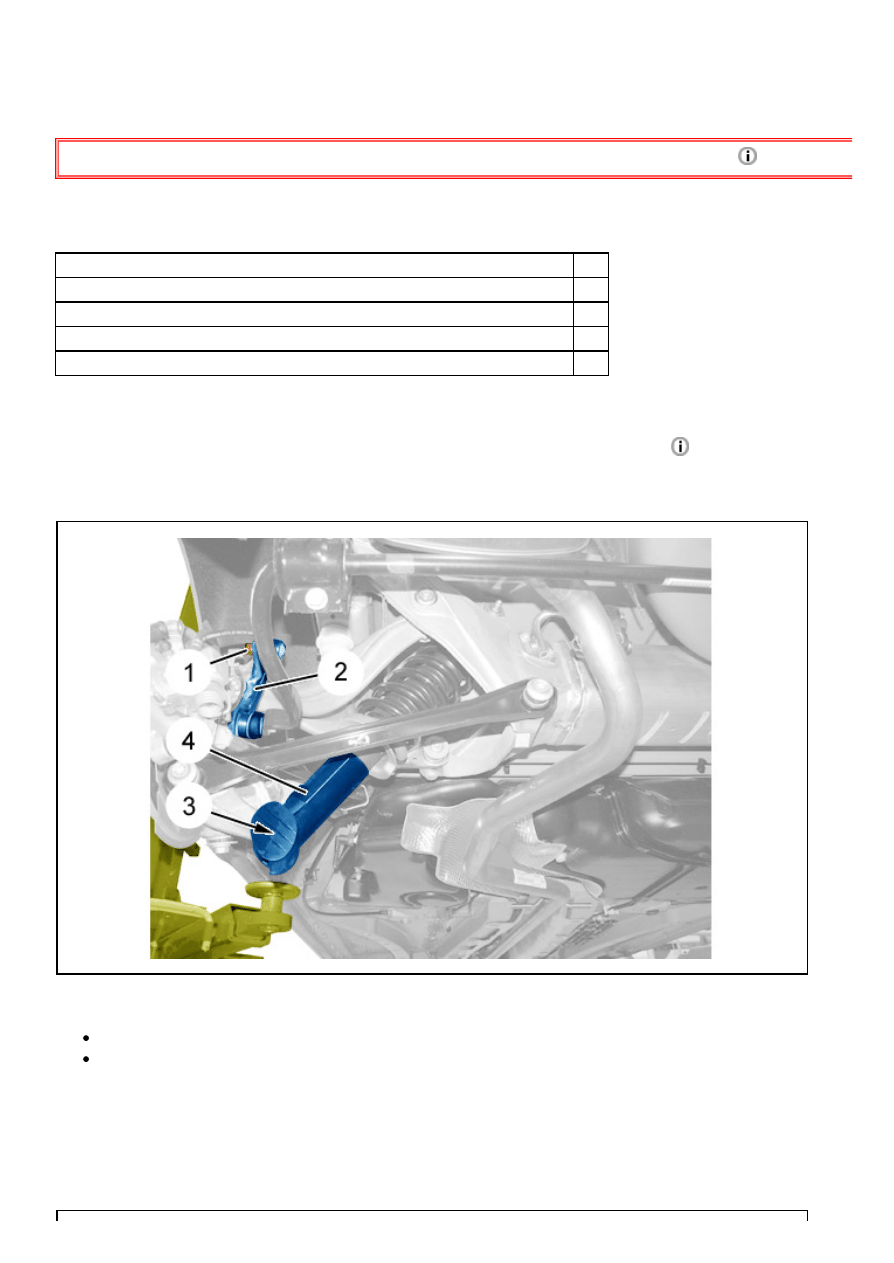

Rysunek : B3DG0QOD

Zdemontować :

Osłona (4) mocowania dolnego tylnego amortyzatora
Śruba dolnego mocowania amortyzatora (3)

Zdemontować nakrętkę (1).
Odsunąć łącznik stabilizatora przechyłów (2).

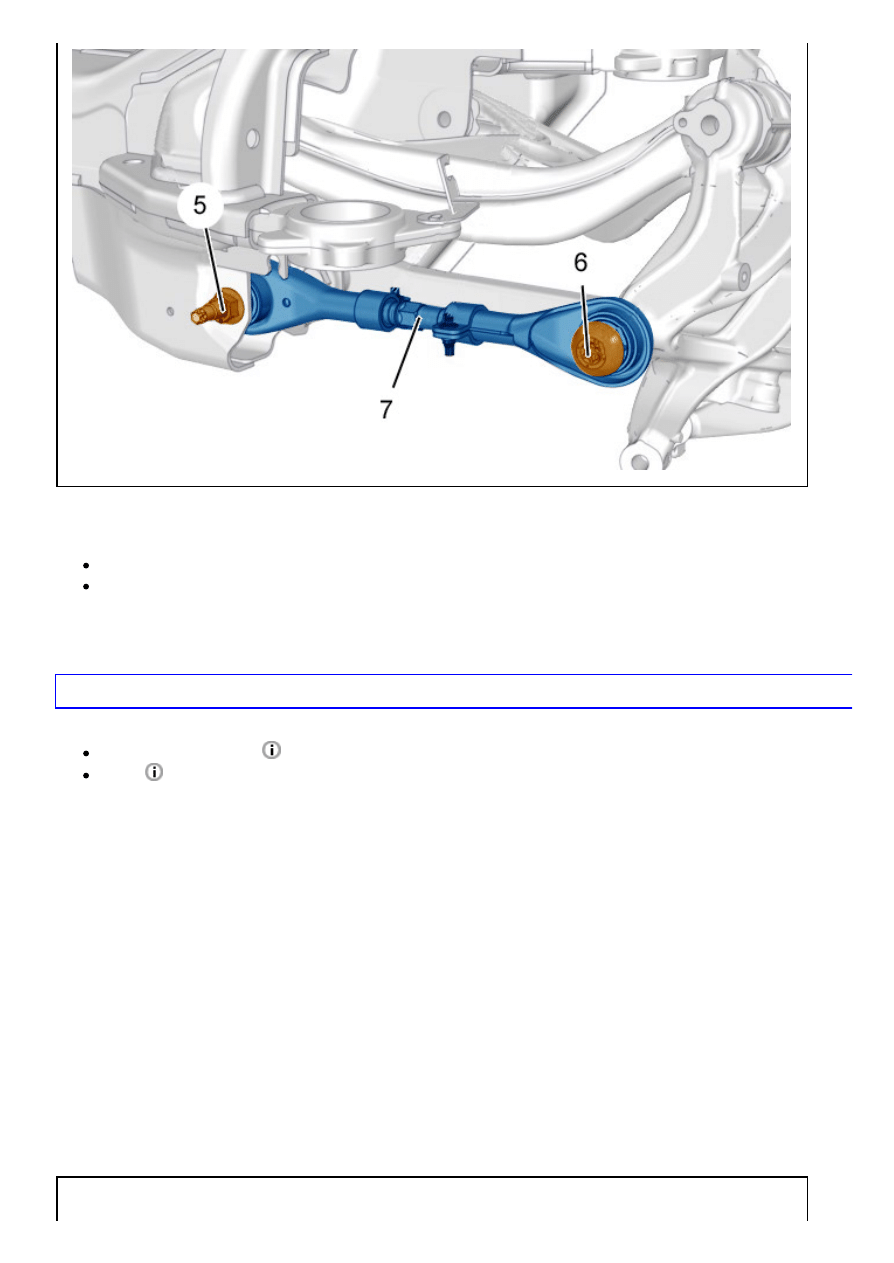

Rysunek : B3DG0QPD

Zdemontować :

śruby (5), (6)
Łącznik regulacji tylnego zawieszenia (7)

3. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

Tylne zawieszenie
Koło

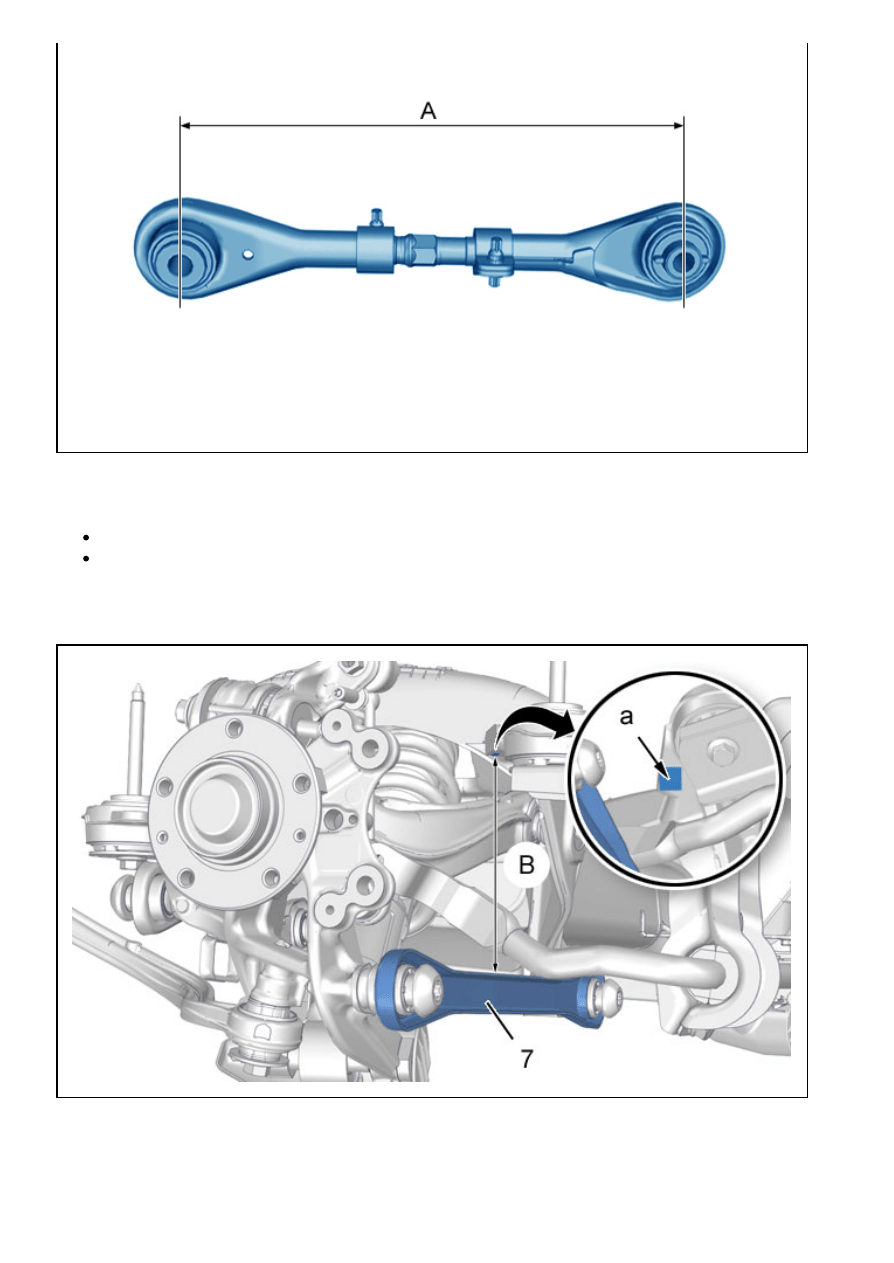

Rysunek : B3DG0JYD

Wstępnie wyregulować łącznik na "A" = 272 mm.
Zamontować łącznik regulacji tylnego zawieszenia (7) :

Po stronie zwrotnicy
Od strony belki poprzecznej

Zamontować śruby (5), (6) (bez dokręcania).

Rysunek : B3DG0QQD

Umieścić podnośnik do podzespołów pod tylną zwrotnicą (Włożyć podkładkę).
Ustawić tylne zawieszenie na wymiar dokręcania "B" = 170 mm.

UWAGA : Zmierzyć wymiar "B" w pionie, pomiędzy wahaczem dolnym (7) zawieszenia i strefą (w "a").

Dokręcić śruby(5), (6).
Usunąć podnośnik.
Zamontować :

Śruba dolnego mocowania amortyzatora (3) (bez dokręcania)
Mocowanie drążka stabilizatora (2)
Nakrętka (1)
Tylne koło

Ustawić wysokość położenia dokręcenia nadwozia od podłoża

.

Dokręcić dolną srubę (3) mocowania amotryzatora.
Zamontować osłonę (4) śruby dolnego mocowania (3) tylnego amortyzatora.

Sprawdzić i ustawić geometrię układów jezdnych

.
