Skala

1:20

Nr rys

1

Obiekt

Tytuł

rysunku

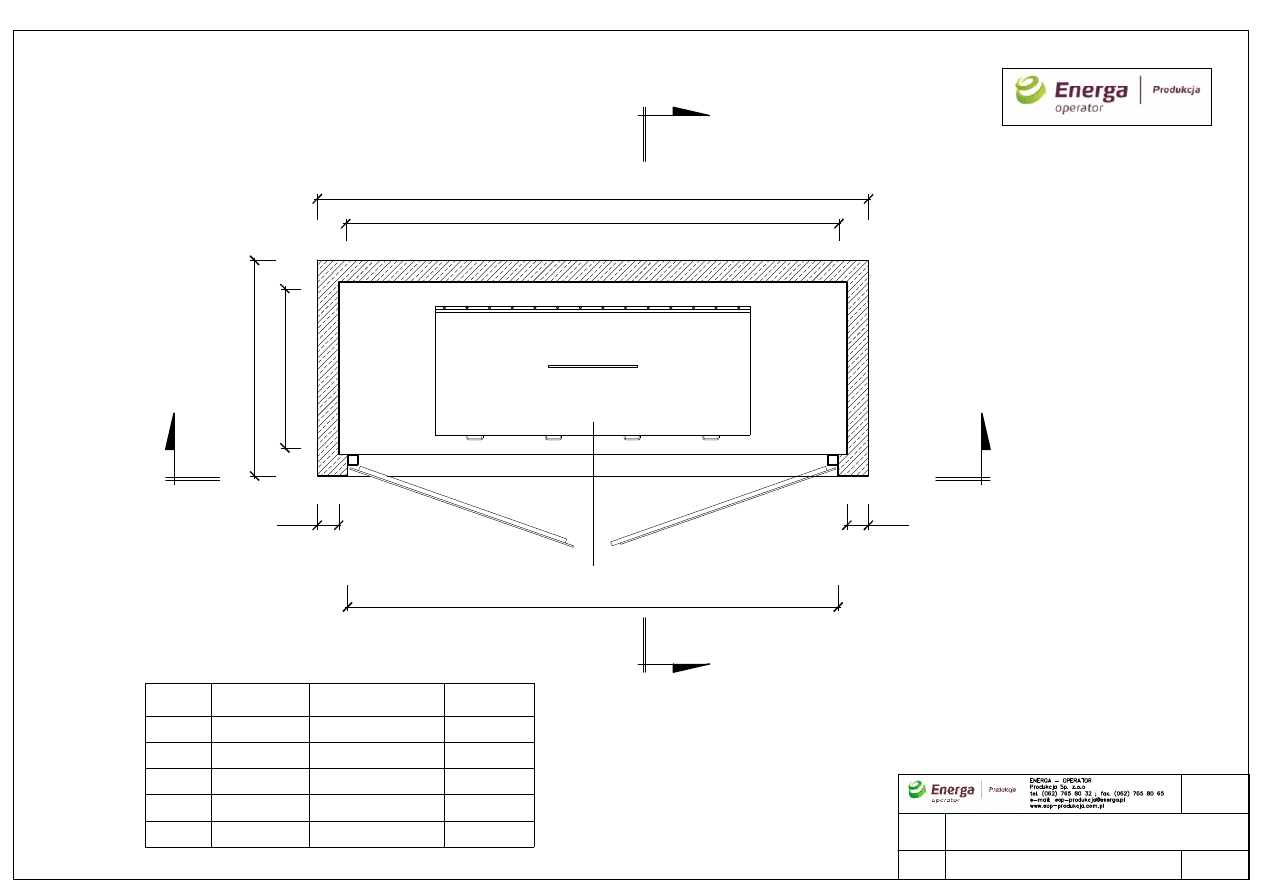

Rzut przyziemia

Złącze kablowe średniego napięcia

ZKSN

100

100

L-300

1

0

0

0

L

A

A

b

a

B

B

TYP

długość budynku

L [mm]

max. wymiar zabudowy

a x b x c [mm]

ciężar budynku

[kg]

ZKSN 3

1400

1100x800x1450

2500

ZKSN 4

1800

1500x800x1450

3000

ZKSN 5

2200

1900x800x1450

3500

ZKSN 6

2600

2300x800x1450

4000

ZKSN 7

3000

2700x800x1450

4500
