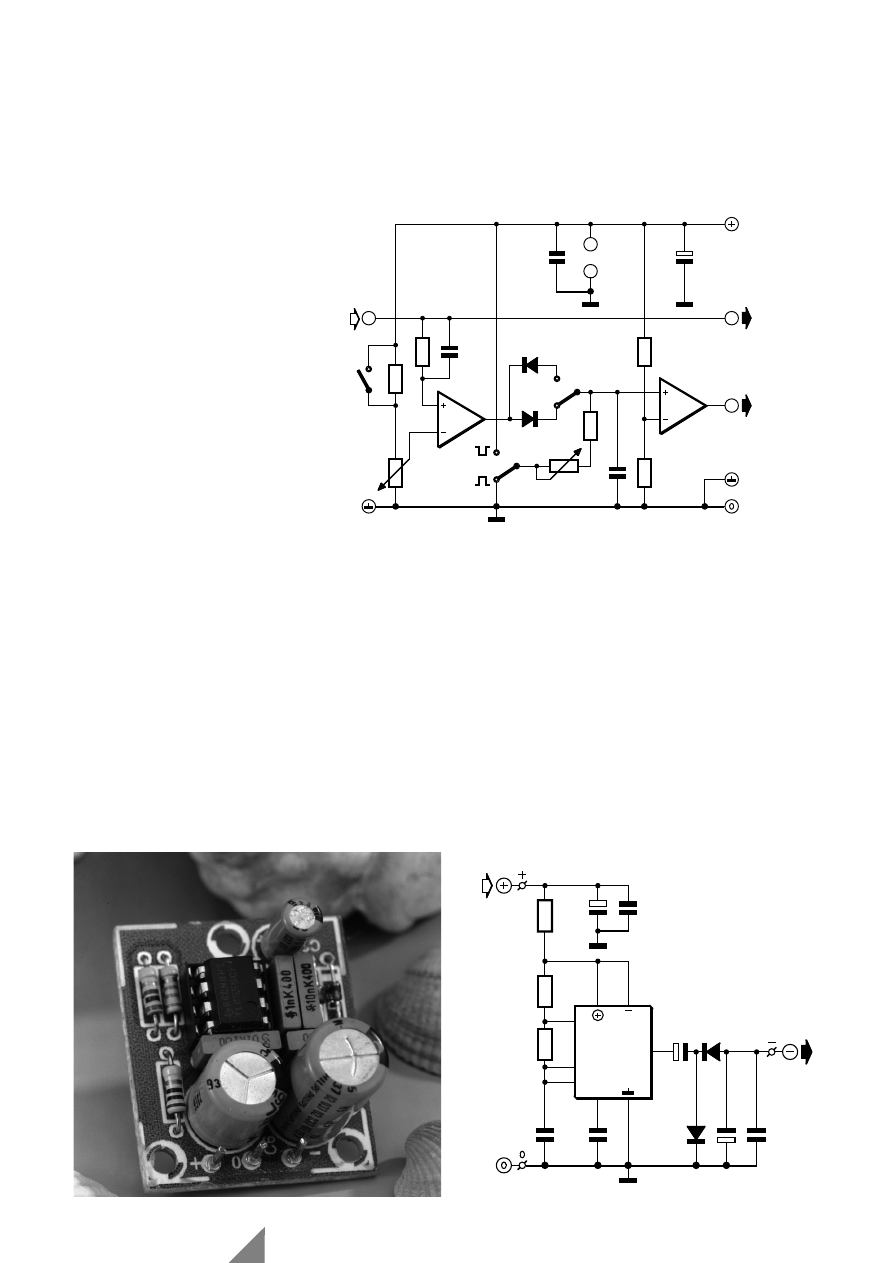

Preiswerte digitale und Kombi-
Oszilloskope sind meist nicht in
der Lage, Spikes in einem Sig-
nal sichtbar zu machen. Die
Chance, daß man bei der Feh-
lersuche einer solchen undefi-
nierten Spannungsspitze auf die
Spur kommt, ist recht gering.
Dies ist vor allem in digitalen
Schaltungen sehr ärgerlich, da
die Auswirkung einer Span-
nungsspitze verheerend sein
kann. In der Praxis bedeutet
dies, daß ein elektronisches Pro-
blem mit einem solchen Oszillo-
skop nicht zu lösen ist.
Glücklicherweise läßt sich das
Problem mit einem aus wenigen
Bauteilen bestehenden Spike-
Detektor lösen. Die Vorsatz-
schaltung ist allerdings auf ein
Zweikanal-Oszilloskop ange-
wiesen. Die Empfindlichkeit,
der Detektionspegel, bei dem
der Detektor einen Spike erfaßt,
wird mit P1 und S1 eingestellt.
S1 erlaubt eine Wahl der Ein-
gangsabschwächung von 1:1
und 1:10 (wenn am Eingang ein
10:1-Tastkopf angeschlossen

ist). Für die Feinabstimmung ist
das Poti P1 zuständig. An S2
stellt man ein, ob nach positiven
oder negativen Impulsen
geforscht werden soll. Die Vor-
satzschaltung reagiert auf Spikes

mit einer Mindestlänge von 1 µs
und verlängert sie um den Fak-
tor 5...500 (dies kann man mit
P2 einstellen). Dadurch kann
der A/D-Wandler des Oszillo-
skops den Puls erkennen. Die in

der Zeit verlängerten Spikes
werden in Kanal 2 wiedergege-
ben. Der Strombedarf des
Detektors ist mit etwa 1 mA
äußerst gering.

(984109)rg

Spike-Detektor
für Oszilloskop

089

R1

82k

R2

1k

R3

1k

R4

12k

R5

12k

C1

100p

2

3

1

IC1a

6

5

7

IC1b

P1

10k

C2

1n

D2

D1

1N4148

S2a

S2b

P2

1 M

IC1

8

4

C4

100n

C3

10

µ

10V

2x

IC1 = TLC3702

5V

Y1

Y2

984109 - 11

S1

10:1 / 1:1

DC-DC-Konverter

090

IC1

DIS

THR

OUT

555

TR

CV

2

7

6

4

R

3

5

8

1

TLC

R2

1k

R3

33k

R1

10

Ω

C2

10n

C1

1n

C7

100n

C5

100n

C6

470

µ

16V

C4

1000

µ

16V

C3

100

µ

10V

D1

D2

2x BAT85

9V

9V
