DEMONTAŻ - MONTAŻ : DYWANIK PODŁOGOWY

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

   .

1. Przyrządy

przyrząd

Oznaczenie Nazwa/przeznaczenie

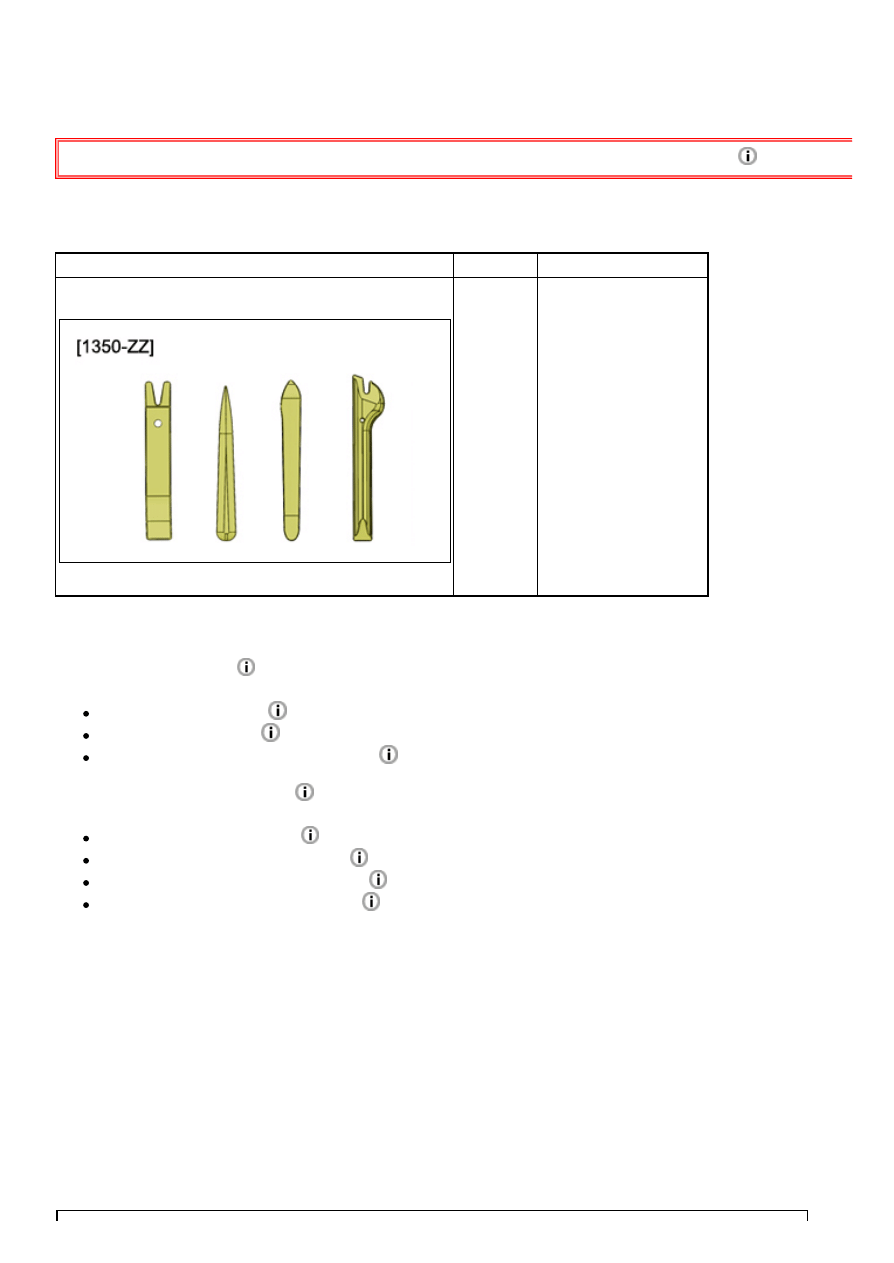

Rysunek : E5AG02MT

[1350-ZZ] Narzędzia do rozbrajania

2. Demontaż

Odłączyć akumulator

 .

Zdemontować :

Siedzenia przednie



Konsola środkowa
Nakładka pod deską rozdzielczą

   (Od strony kierowcy)

Uwolnić kolumnę kierownicy

   (Mocowanie dolne).

Zdemontować :

Siedziska tylnych foteli
Okładziny przedniego słupka



Wykładziny słupka środkowego



Nakładki progów tylnych drzwi



2.1. DYWANIK PODŁOGOWY (Moduł przodu - Od strony kierowcy)

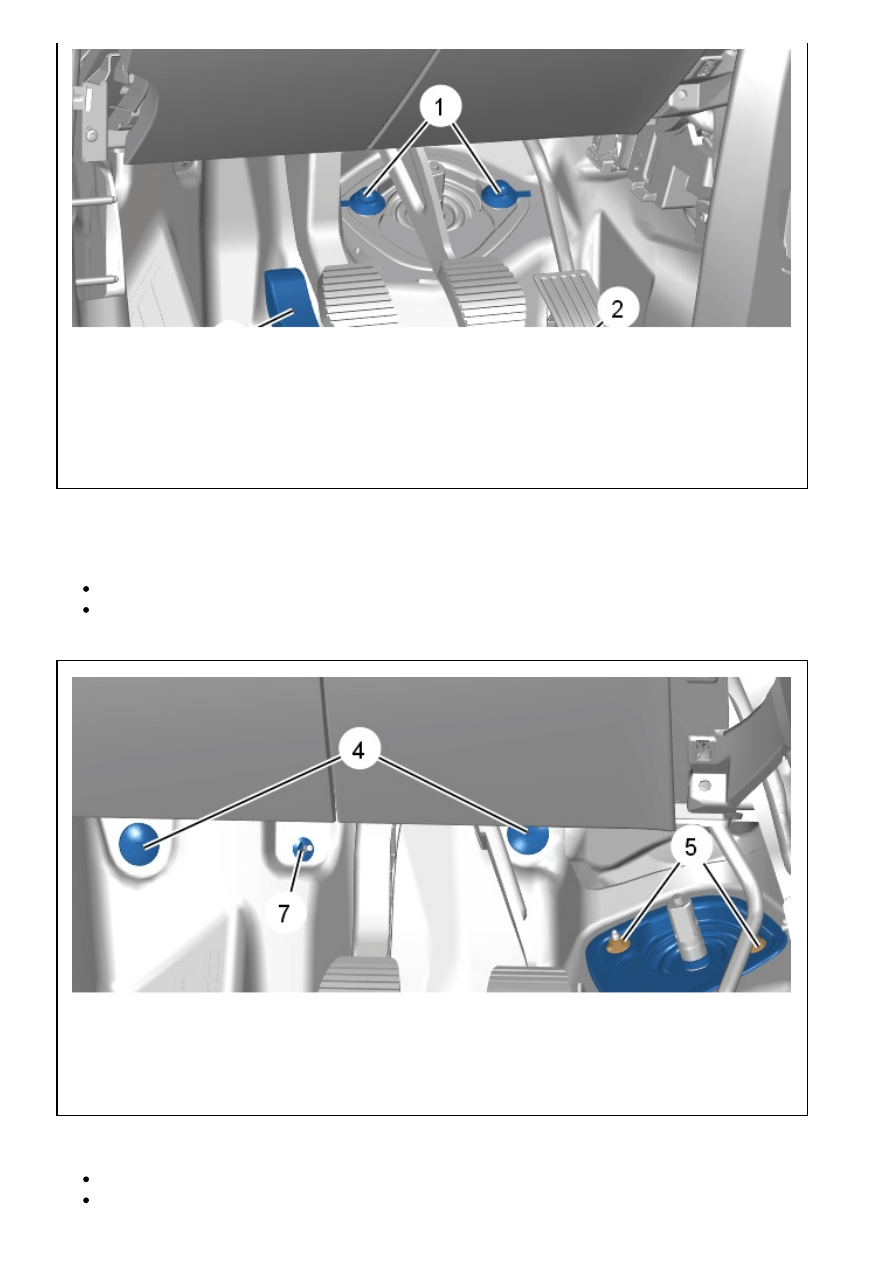

Rysunek : C5GG0XMD

Wypiąć osłony (1) ; Za pomocą narzędzia [1350-ZZ].
Zdemontować :

Element oporowy (2)
Element oporowy (3)

Rysunek : C5GG0XND

Zdemontować :

mocowania (4)
Nakrętki (5)

Uszczelka (6)
Nakrętka (7)

Rysunek : C5GG0XQD

Wypiąć mocowania (9) ; Za pomocą narzędzia [1350-ZZ].
Zdemontować mocowania (9).
Uwolnić :

Dywanik podłogi (8) (Zgodnie ze strzałką )
Nawiewnik (10)
Wiązka elektryczna (11)

Wymontować dywanik (8).

2.2. DYWANIK PODŁOGOWY (Moduł przodu - Strona pasażera)

Rysunek : C5GG0XTD

Wypiąć mocowania (12) ; Za pomocą narzędzia [1350-ZZ].
Zdemontować mocowania (12).

Rysunek : C5GG0XWD

Wypiąć mocowania (14) ; Za pomocą narzędzia [1350-ZZ].
Zdemontować mocowania (14).
Uwolnić :

Dywanik podłogi (13) (Zgodnie ze strzałką )

Nawiewnik (16)
Wiązka elektryczna (15)

Wymontować dywanik (13).

2.3. DYWANIK PODŁOGOWY (Tylna część )

Rysunek : C5GG0XXD

Wymontować dywanik (17).

3. Montaż

UWAGA : Wymieniać systematycznie uszkodzone elementy mocujące.

Wykonywać czynności w kolejności odwrotnej do demontażu.
Podłączyć akumulator.
Sprawdzić działanie osprzętu.
