Sprawdzanie faz rozrz

ą

du, kod literowy silnika

AZQ, BME, BZG

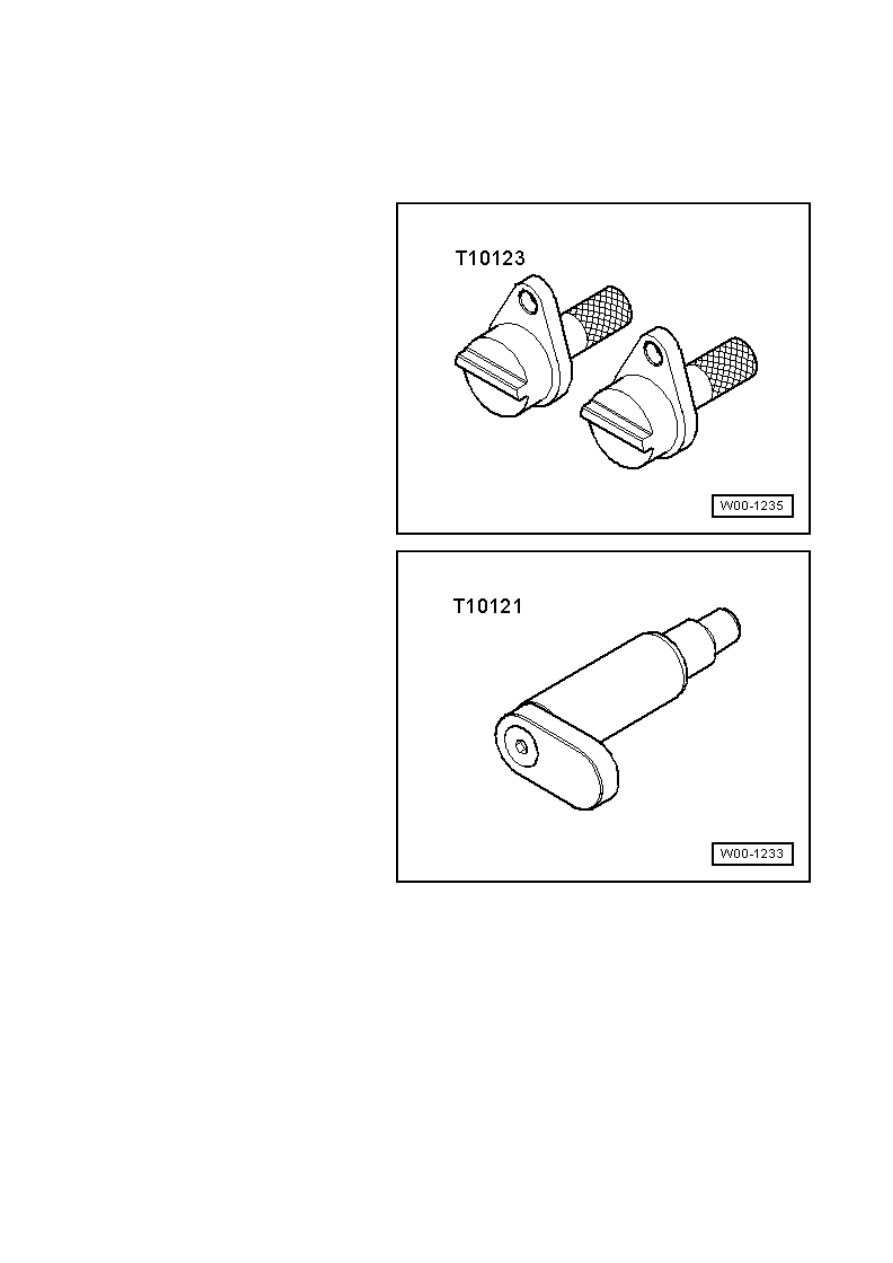

Niezb

ę

dne narz

ę

dzia specjalne, testery i urz

ą

dzenia

pomiarowe oraz wyposa

ż

enie

Blokada wałka rozrz

ą

du -T10123-

Sworze

ń

mocuj

ą

cy -T10121-

Przebieg sprawdzania

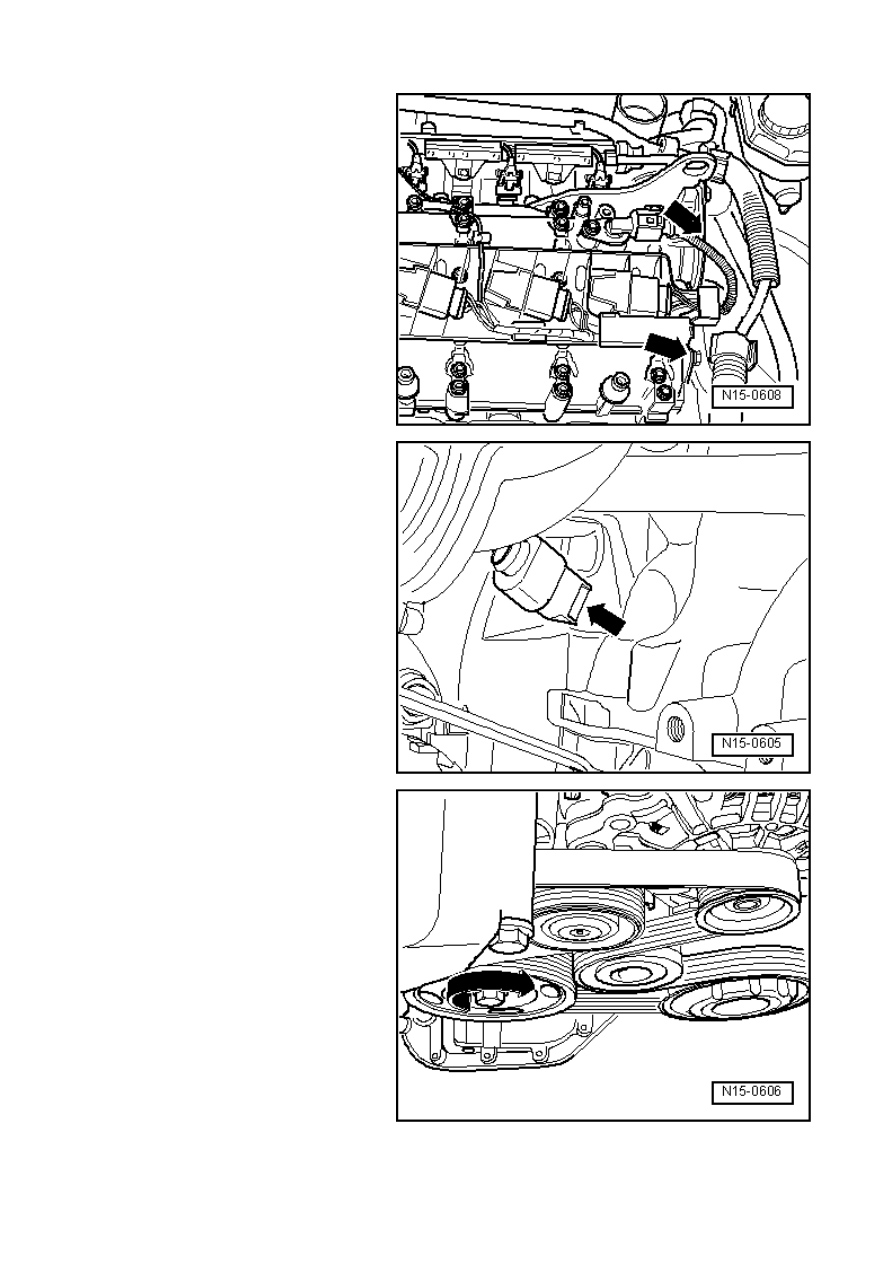

– Wymontowa

ć

filtr powietrza

→

Rozdział

.

– Wymontowa

ć

korek w obudowie wałków

rozrz

ą

du -patrz strzałki-.

Page 1 of 3

Sprawdzanie faz rozrządu, kod literowy silnika AZQ, BME, BZG

2011-05-07

vw-wi://rl/V.pl-PL.p03503289.wi::35046411.xml?xsl=3

– Wymontowa

ć

czujnik liczby obrotów silnika

-G28--patrz strzałka-.

– Obróci

ć

wał korbowy przy

ś

rubie mocuj

ą

cej

koło pasowe zgodnie z kierunkiem obrotów
podczas pracy silnika, a

ż

rowki w obydwu

wałkach rozrz

ą

du ustawione s

ą

poziomo.

– Blokady wałków rozrz

ą

du -T10123- musz

ą

bez oporów wej

ść

w wałki rozrz

ą

du.

Page 2 of 3

Sprawdzanie faz rozrządu, kod literowy silnika AZQ, BME, BZG

2011-05-07

vw-wi://rl/V.pl-PL.p03503289.wi::35046411.xml?xsl=3

– Umocowa

ć

mocno r

ę

k

ą

obydwa narz

ę

dzia

za pomoc

ą

ś

rub z łbem sze

ś

ciok

ą

tnym -

M6-.

– Zablokowa

ć

nast

ę

pnie wał korbowy,

wciskaj

ą

c sworze

ń

mocuj

ą

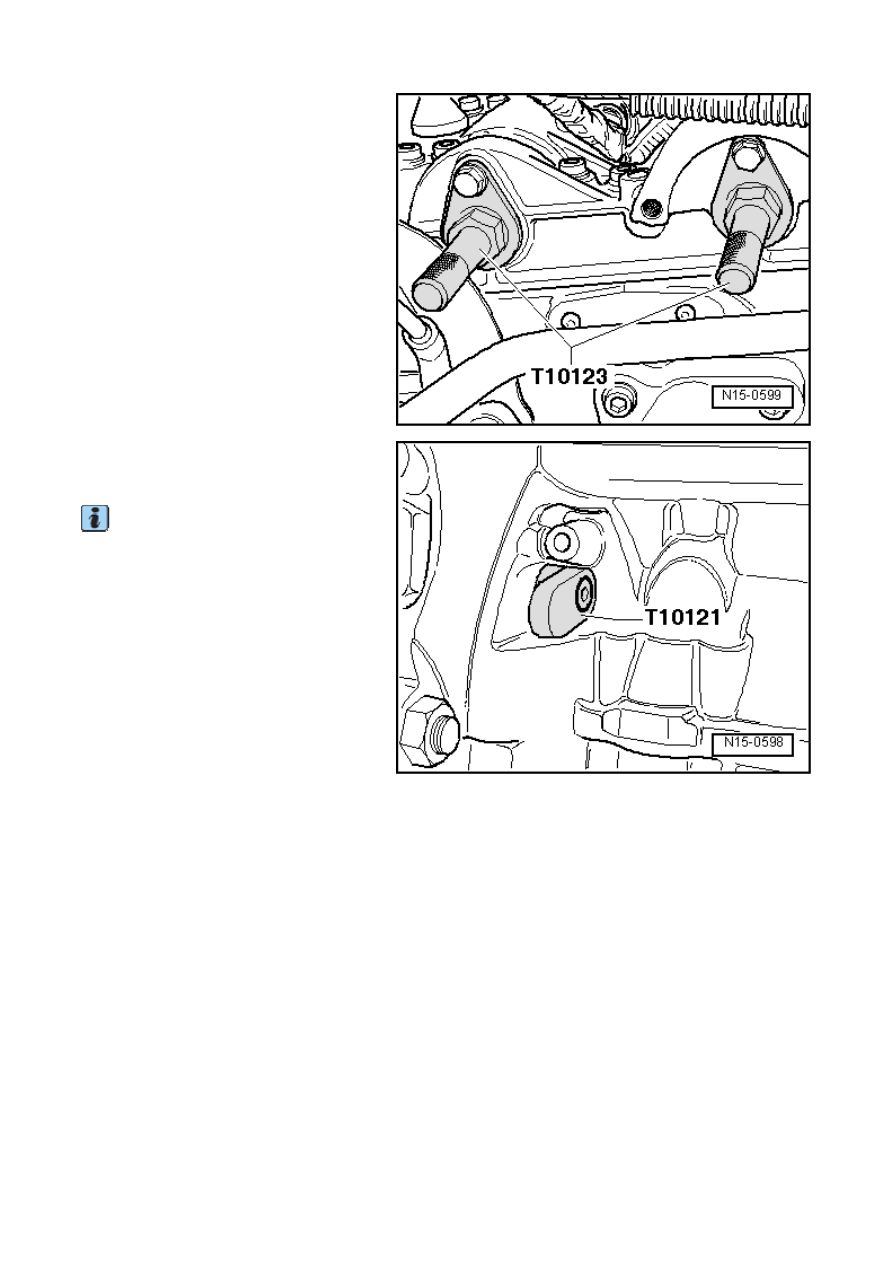

cy -T10121- w

otwór koła zamachowego.

Wskazówka

Je

ś

li nie mo

ż

na wło

ż

y

ć

sworznia mocuj

ą

cego -

T10121-, wyj

ąć

blokady wałków rozrz

ą

du -

T10123- z wałków rozrz

ą

du. Obróci

ć

wał

korbowy zgodnie z kierunkiem obrotów
podczas pracy silnika (360 °) i powtórzy

ć

przebieg.

Je

ż

eli nie mo

ż

na wło

ż

y

ć

obydwu przyrz

ą

dów

blokuj

ą

cych:

– Ustawi

ć

fazy rozrz

ą

du

→

Rozdział

.

Je

ż

eli mo

ż

na wło

ż

y

ć

obydwa przyrz

ą

dy

blokuj

ą

ce:

– Wyj

ąć

przyrz

ą

dy blokuj

ą

ce z otworów i

zamontowa

ć

ponownie czujnik i korek.

Kolejne czynno

ś

ci monta

ż

owe nast

ę

puj

ą

w

kolejno

ś

ci odwrotnej do wymontowania.
