Cadalyst

Solid Edge

— wskazówki i porady

Korzystanie z Menedżera wyboru

w rozwiązaniu Solid Edge w celu

sprawniejszej edycji danych

zaimportowanych lub macierzystych

Podobnie jak w przypadku modelowania opartego na historii, ale inaczej niż przy modelowaniu
bezpośrednim, w programie Solid Edge z Synchronous Technology istnieje możliwośd używania
cech do zaznaczania geometrii. Mimo to samo zaznaczenie cech może nie zapewnid oczekiwanego
wyniku, zwłaszcza w zaimportowanych modelach 3D, które nie posiadają żadnych cech.

Wykorzystanie warunków geometrycznych przyspiesza proces zaznaczania i umożliwia pracę
z importowanymi danymi w taki sam sposób, jak w przypadku macierzystych danych
oprogramowania Solid Edge. Menedżer wyboru oprogramowania Solid Edge to zaawansowana
funkcja, która zapewnia alternatywne sposoby na przyspieszenie zaznaczania i uzyskanie
oczekiwanych wyników. Oto, jak z niej korzystad:

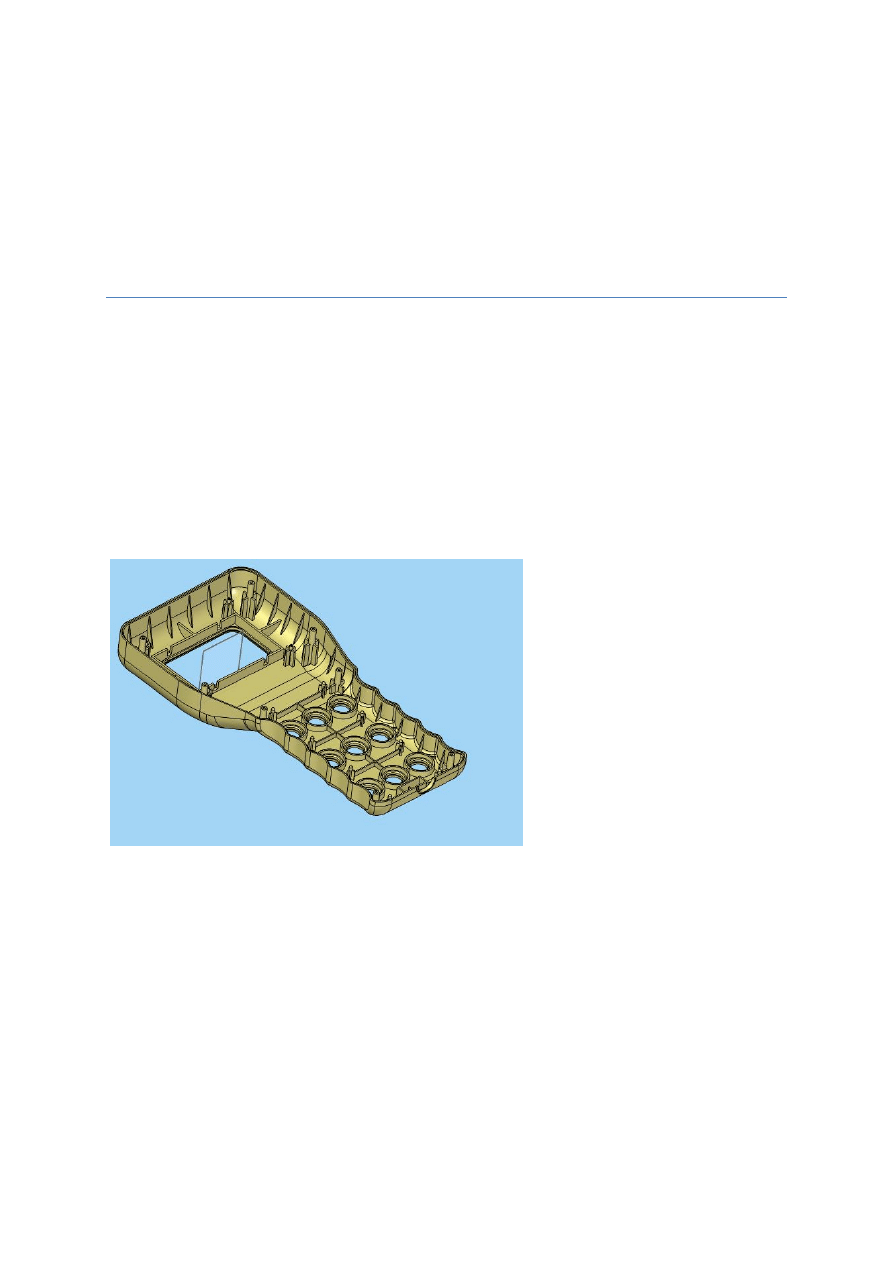

Rysunek 1. Zaimportowany model gotowy do edycji przy użyciu Synchronous Technology w programie Solid Edge.

Opcje Menedżera wyboru zależą od rodzaju zaznaczonej geometrii, na przykład powierzchni
płaskich, radialnych lub cylindrycznych. Ten przykład dotyczy lica płaskiego i pokazuje, jak uzyskad
dostęp do funkcji w celu zastosowania jej podczas swojej pracy.

1. Najpierw wybierz lico do edycji. Po zaznaczeniu lica pojawia się Koło sterowe.

background image

Cadalyst

Solid Edge

— wskazówki i porady

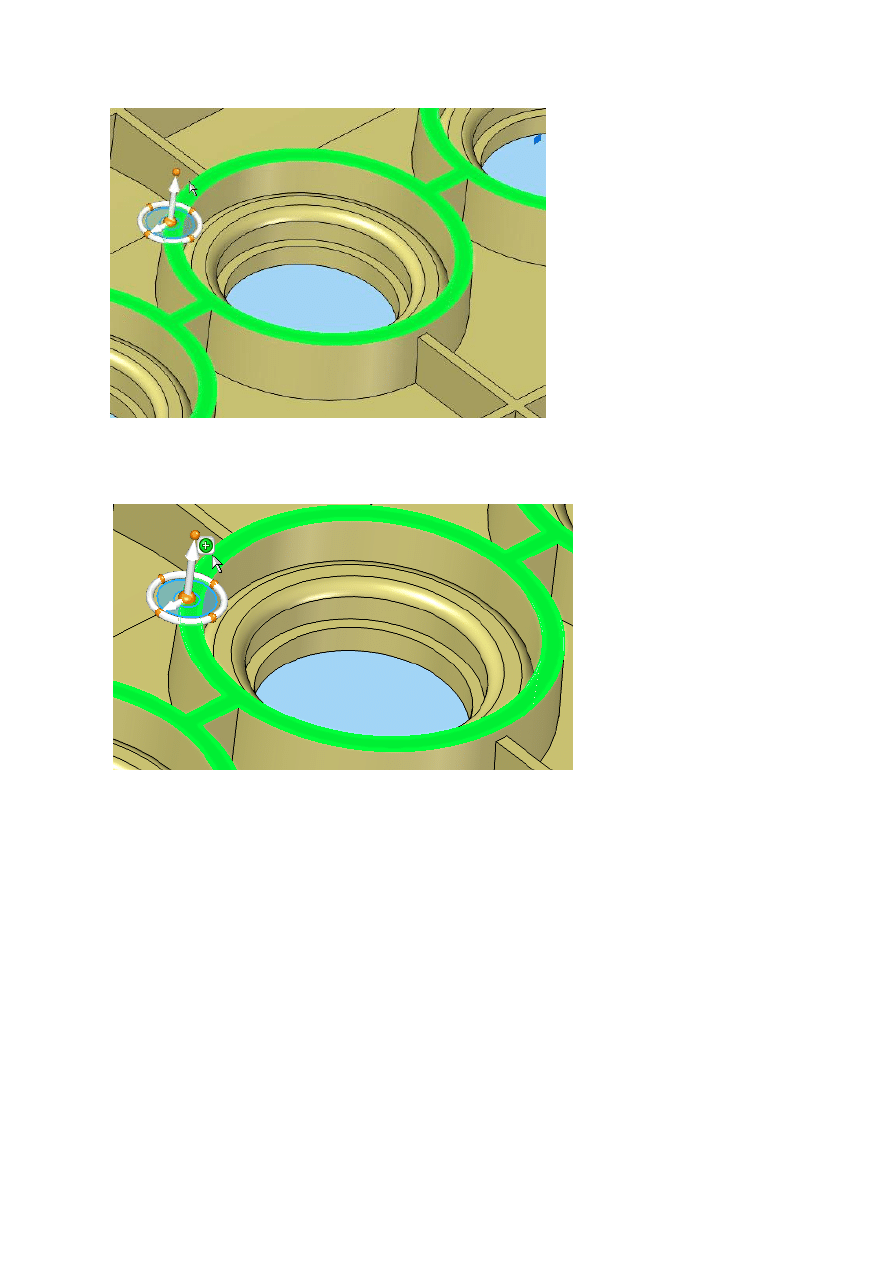

Rysunek 2. Wybieranie lica modelu w celu rozpoczęcia edycji.

2. Przesuo kursor myszy nad zaznaczone lico. Zostanie wyświetlona zielona kropka ze znakiem plus.

Rysunek 3. Menedżer wyboru jest dostępny po kliknięciu zielonej kropki ze znakiem plus, która pojawia się
po przesunięciu kursora myszy nad zaznaczonym licem.

3. Kliknięcie zielonej kropki spowoduje uruchomienie Menedżera wyboru i zmianę kropki z zielonej

na czerwoną z białym trójkątem. Kliknij czerwoną kropkę, aby przejśd do menu Menedżera
wyboru.

background image

Cadalyst

Solid Edge

— wskazówki i porady

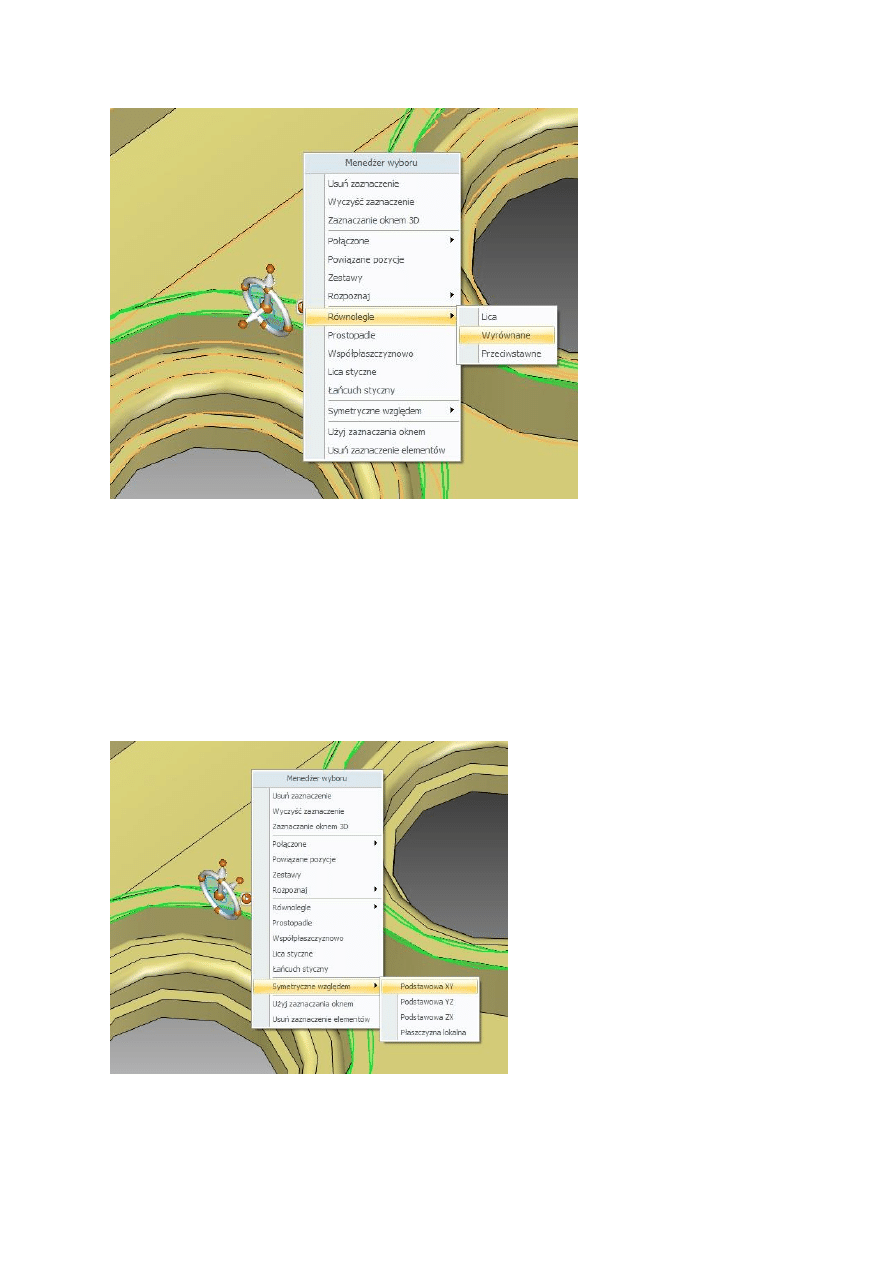

Rysunek 4. Menedżer wyboru umożliwia wybór różnych warunków geometrycznych w celu uwzględnienia dodatkowych
lic podczas edycji.

4. Teraz dostępnych jest znacznie więcej możliwości zaznaczania geometrii, zatem nie trzeba już

zaznaczad pojedynczych lic. Na przykład można wybrad geometrię równoległą i wyrównaną do
zaznaczenia, tak jak w tym przykładzie. Dostępne są również inne warunki geometryczne, takie
jak położenie równoległe, prostopadłe, styczne i inne, co pozwala uniknąd wielokrotnego klikania
podczas zaznaczania pojedynczych lic i przyspiesza wybieranie geometrii.

5. Można także skorzystad z opcji symetrii względem płaszczyzny, a nawet użyd pola zakresu w celu

zaznaczenia lub usunięcia zaznaczenia elementu wybranego przez pomyłkę.

Rysunek 5. Opcje Menedżera wyboru przyspieszają zaznaczanie geometrii symetrycznej.

background image

Cadalyst

Solid Edge

— wskazówki i porady

Funkcje Menedżera wyboru skracają czas zaznaczania geometrii i ułatwiają przyswajanie wiedzy,
dzięki czemu korzystanie z Synchronous Technology staje się prawdziwą przyjemnością.

Więcej informacji można znaleźd pod adresem

www.solidedge.com/demos

lub

w witrynie

www.Cadalyst.com

<łącze do artykułów>. Do następnego spotkania — powodzenia podczas

korzystania z rozwiązao Solid Edge.
