Wizualne projektowanie baz danych w

programie DBDesigner

Włodzimierz Gajda

Projektując bazy danych na potrzeby witryn internetowych warto skorzystać z

bezpłatnego narzędzia o nazwie DBDesigner. Program ten umożliwia nie tylko

wizualne projektowanie baz danych ale także synchronizację modelu bazy danych z

serwerem. Diagramy tworzone w programie DBDesigner prezentują strukturę bazy

danych w znacznie bardziej przejrzysty sposób niż jaki kolwiek opis słowny.

1 stycznia 2006 r.

Spis treści

1.

1. Aplikacja DBDesigner4

2.

2. Dodawanie nowej tabeli

3.

3. Przesuwanie tabeli w obszarze roboczym

4.

4. Edytor tabeli

5.

5. Definicja kolumn tabeli

6.

6. Tabela po modyfikacji

7.

7. Modyfikacja wyglądu tabel

8.

8. Modyfikacja wyglądu tabeli przyciskami

9.

9. Dodajemy tabelę

tmiasta

10.

10. Tworzymy relację 1:n łączącą tabele

tmiasta

i

tpanstwa

11.

11. Uruchamianie edytora relacji

12.

12. Edycja relacji

13.

13. Dwie tabele i relacja

14.

14. Modyfikacja wyglądu relacji

15.

15. Dodajemy region

16.

16. Edytor właściwości regionu

17.

17. Przesuwanie regionu

18.

18. Otrzymana baza danych

1. Aplikacja DBDesigner4

Rysunek 1. Okno główne aplikacji DBDesigner4

Obszary zaznaczone na ilustracji:



A — Obszar roboczy



B — Okno nawigacyjne



C — Typy danych



D — Struktura bieżącej bazy danych



E — Pasek narzędzi



F — Wiersz stanu zawierający przyciski

Program DBDesigner możemy pobrać ze strony domowej producenta.

Narzędzie to jest jest rozpowszechniane na licencji GNU GPL, a

zatem jest całkowicie bezpłatne zarówno do użytku domowego jak i

zastosowań komercyjnych.

2. Dodawanie nowej tabeli

Rysunek 2. Dodawanie nowej tabeli

Podpisy na rysunku:



A — Przycisk

„New Table”

dodający nową tabelę



B — Tabela umieszczona na obszarze roboczym



C — Strukutra bazy danych wyświetlana w oknie

„DB Model”

Po utworzeniu nowego projektu opcją

File → New

, przystępujemy do

projektowania bazy danych. Dodajemy pierwszą tabelę. Klikamy w przycisk

„New

Table”

na pasku narzędzi, a następnie klikamy w dowolnym punkcie obszaru

roboczego. W bazie danych pojawi się tabela o domyślnej nazwie

Table_01

.

3. Przesuwanie tabeli w obszarze roboczym

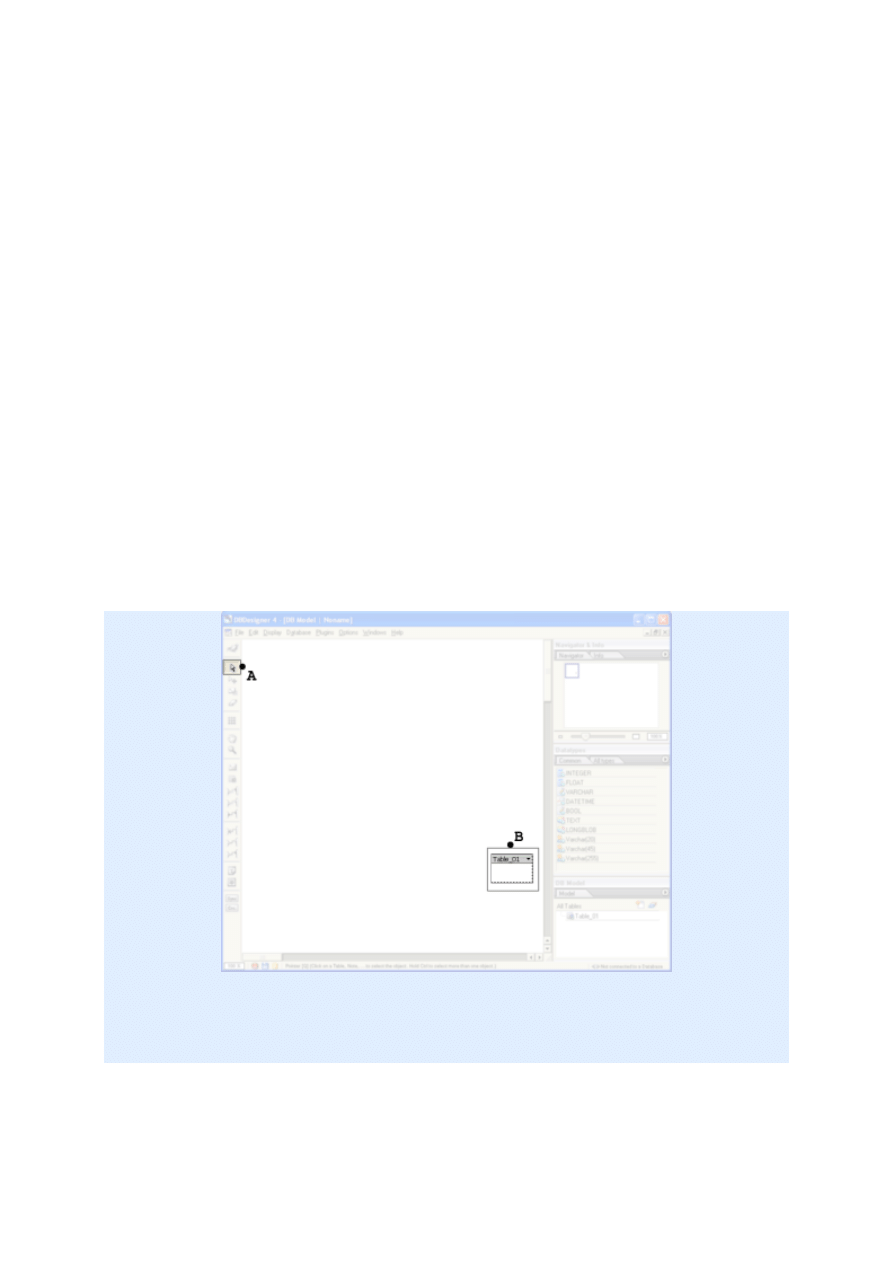

Rysunek 3. Przesuwanie tabeli w obszarze roboczym

Podpisy na rysunku:



A — Narzędzie

„Pointer”

służące do wskazywania i przesuwania obiektów



B — Tabela

Table_01

po przesunięciu w inne miejsce obszaru roboczego

Tabele możemy dowolnie przesuwać w obszarze roboczym. W tym celu stosujemy

narzędzie

„Pointer”

oraz technikę ciągnij-upuść.

4. Edytor tabeli

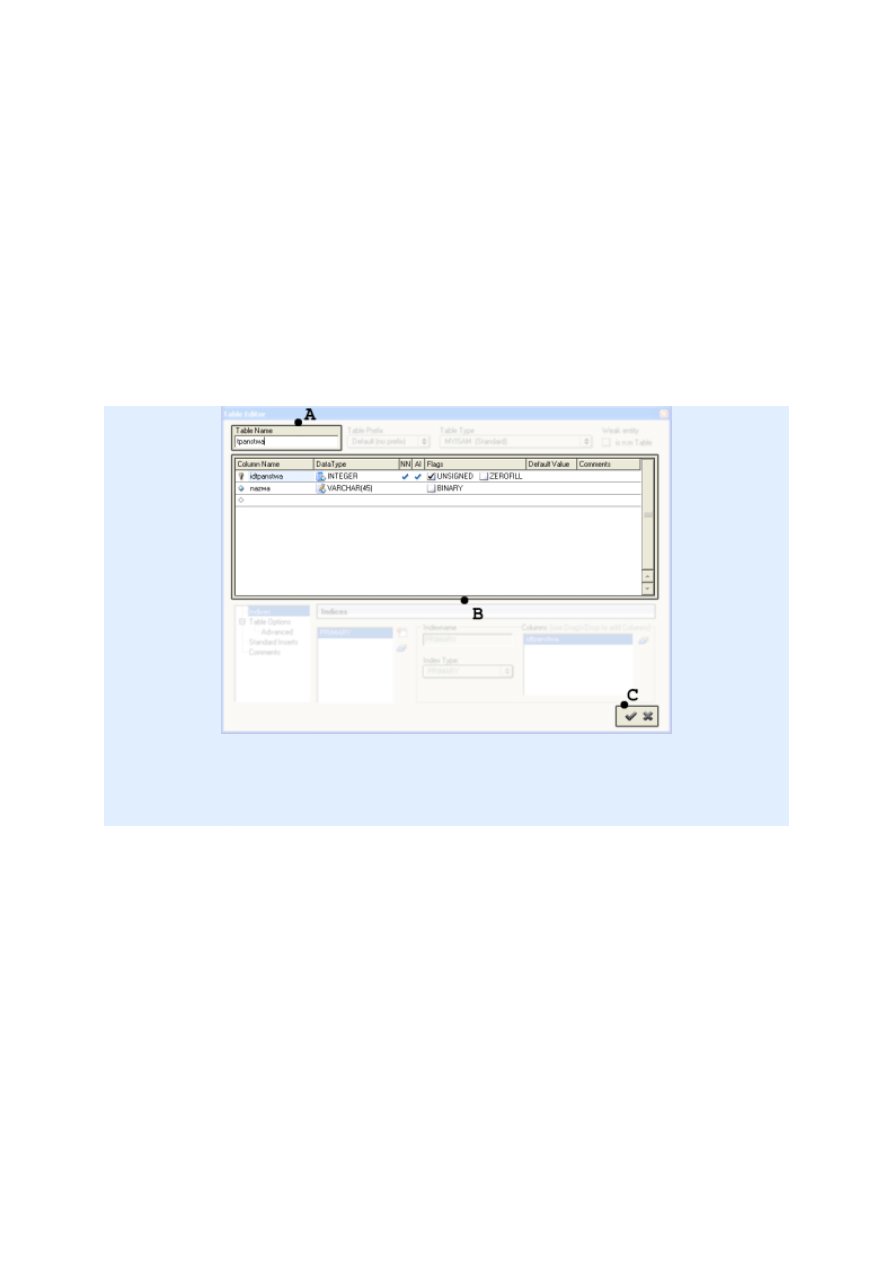

Rysunek 4. Edytor tabeli

Podpisy na rysunku:



A - Nazwa tabeli



B - Kolumny tabeli



C - Przyciski zatwierdzające oraz anulujące wprowadzone zmiany

Podwójne kliknięcie tabeli w obszarze roboczym pozwala na modyfikowanie jej

właściwości. W edytorze tabeli wprowadzamy nazwę

tpanstwa

i dodajemy dwa

pola:

idpanstwa

oraz

nazwa

.

5. Definicja kolumn tabeli

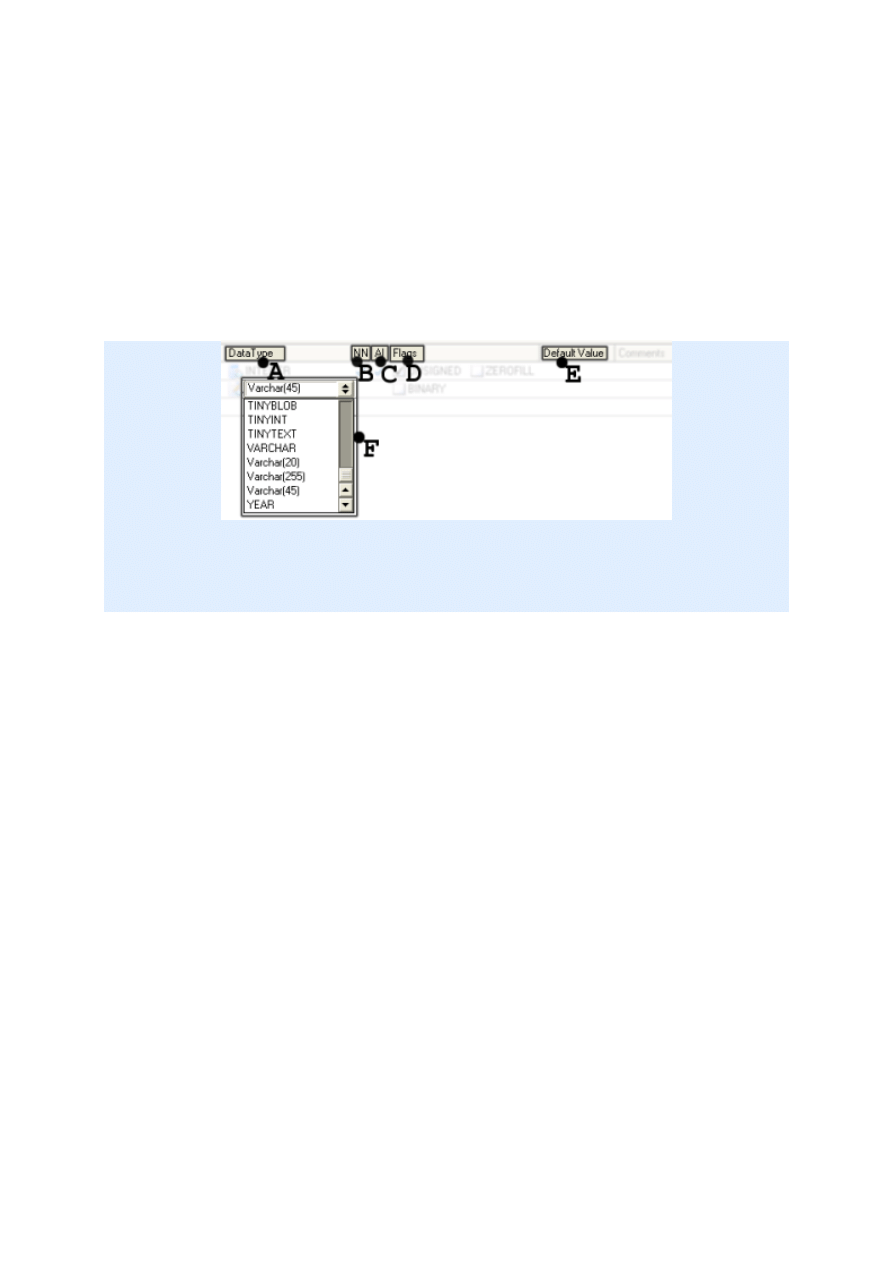

Rysunek 5. Definicja kolumn tabeli

Podpisy na rysunku:



A — Typ kolumy



B — Niedozwolona wartość

NULL

(

NOT NULL

)



C — Automatyczne zwiększanie wartości o 1 (

AUTO INCREMENT

)



D — Dodatkowe opcje kolumny zależne od typu



E — Wartość domyślna



F — Lista rozwijana służąca do wyboru typu kolumny

W edytorze tabeli możemy dowolnie ustalać, dodawać i modyfikować kolumny. Do

wyboru typu kolumny służy lista rozwijana, zaś dodatkowe właściwości takie jak

NOT NULL

czy

AUTO INCREMENT

definiujemy klikając w odpowiednie miejsce

edytora.

6. Tabela po modyfikacji

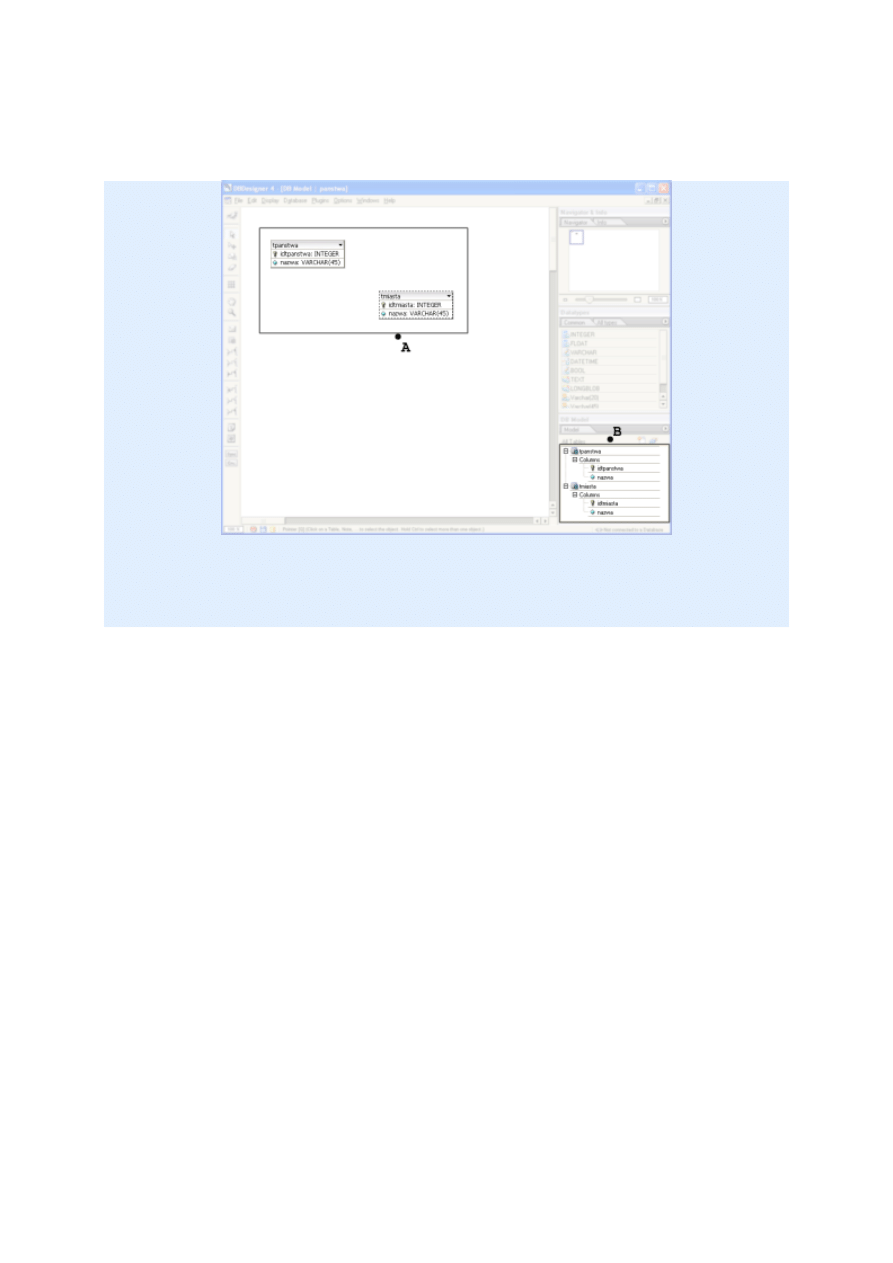

Rysunek 6. Tabela po modyfikacji

Podpisy na rysunku:



A — Tabela

tpanstwa

z widocznymi nazwami i typami pól



B — Okno

„DB Model”

umożliwia przeglądanie tabel i ich kolumn

Po modyfikacji właściwości tabeli w edytorze, zmiany są widoczne w obszarze

roboczym. Widzimy nową nazwę tabeli oraz listę jej kolumn.

7. Modyfikacja wyglądu tabel

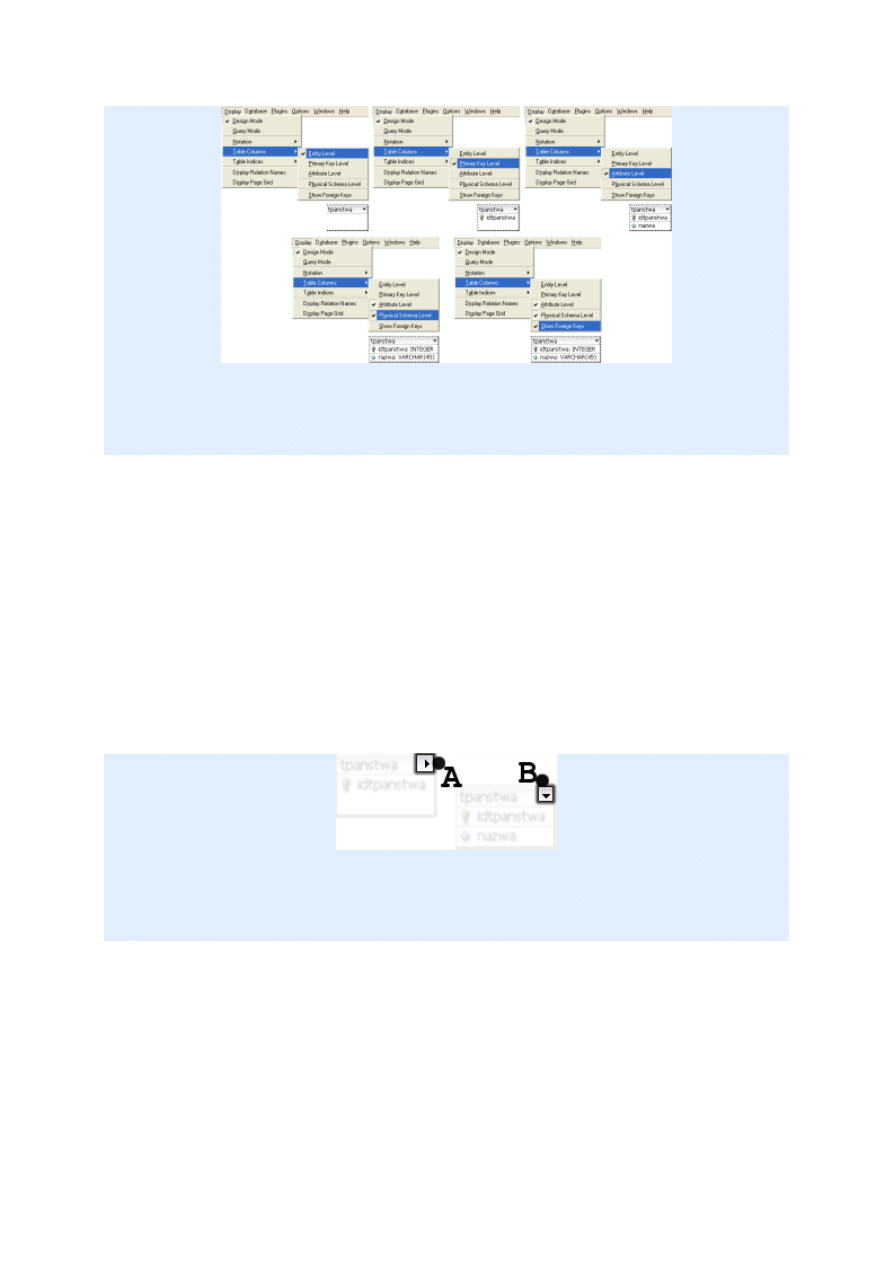

Rysunek 7. Modyfikacja wyglądu tabel

Opcje zawarte w menu głównym

Dispaly → Table columns

modyfikują widok

tabeli w obszarze roboczym. Możemy zmienić poziom szczegółowości danych

dotyczących kolumny na encje, klucze pierwotne, atrybuty oraz dołączyć

informacje o typach kolumn i o kluczach obcych.

8. Modyfikacja wyglądu tabeli przyciskami

Rysunek 8. Modyfikacja wyglądu tabeli przyciskami

A, B — Przyciski do rozwijania/zwijania widoku tabeli.

Tabele dodane do bazy danych posiadają przyciski umożliwiające rozwinięcie i

schowanie pól tabeli. W taki sposób możemy modyfikować wygląd każdej tabeli z

osobna.

9. Dodajemy tabelę

tmiasta

Rysunek 9. Dodajemy tabelę tmiasta



A — Tabele widoczne w obszarze roboczym



B — Struktura bazy danych

Dodajemy do bazy danych tabelę

tmiasta

. Wybieramy narzędzie

„New Table”

i

klikamy w obszar roboczy. Następnie przechodzimy do edycji tabeli, która

domyślnie nazywa się

Table_02

. Podwójnie klikamy w tabelę leżącą na obszarze

roboczym, po czym w edytorze tabeli ustalamy jej kolumny i nazwę.

10. Tworzymy relację 1:n łączącą tabele

tmiasta

i

tpanstwa

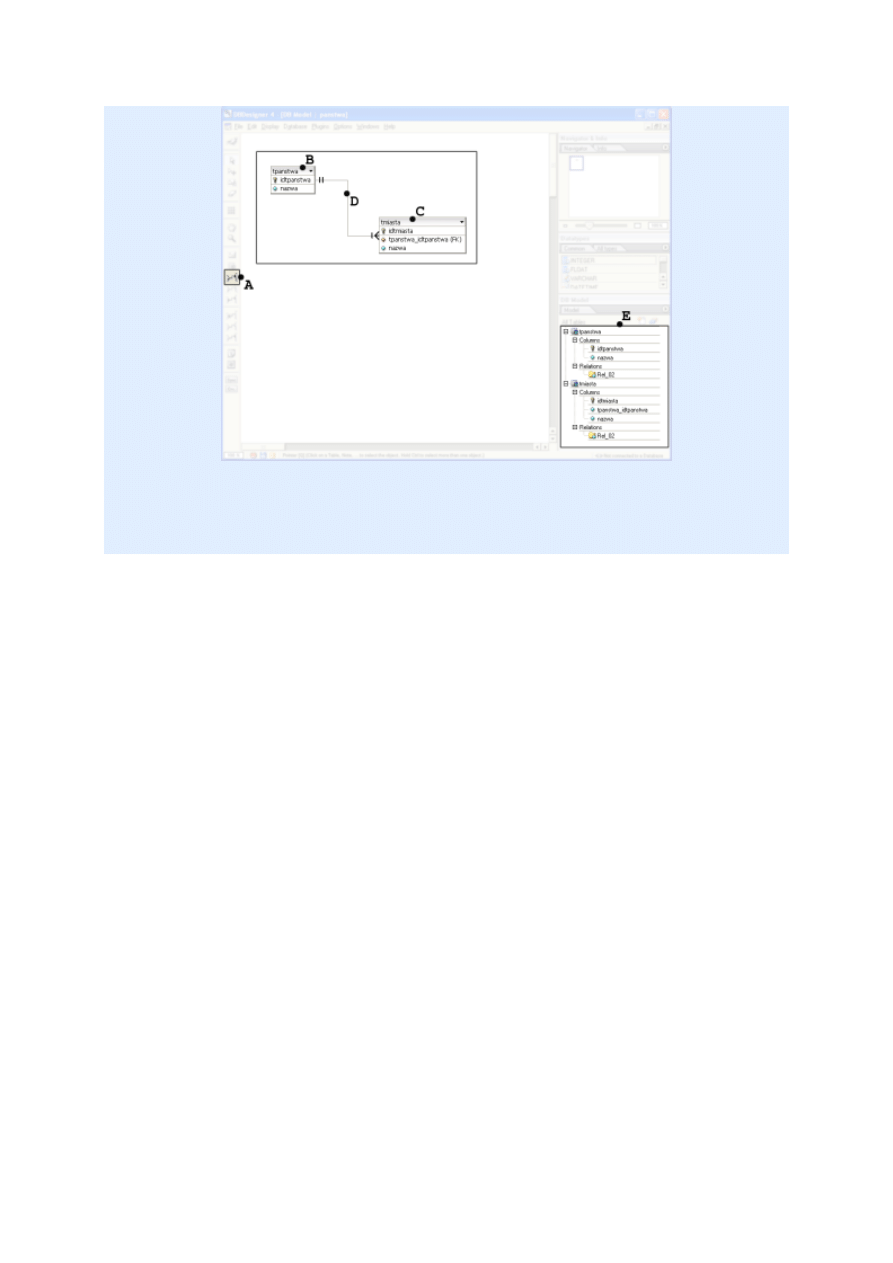

Rysunek 10. Tworzymy relację 1:n łączącą tabele

tmiasta

i

tpanstwa



A — Narzędzie tworzenia nowej relacji typu 1:n

„New 1:n relation”



B — Po wybraniu narzędzia klikamy najpierw w tabelę

tpanstwa



C — Następnie klikamy w tabelę

tmiasta



D — Relacja jest wyświetlana w obszarze roboczym w postaci linii łączącej

tabele



E — Dodana relacja jest widoczna w oknie

„DB Model”

W celu dodania relacji 1:n najpierw na pasku narzędzi klikamy ikonę

„New 1:n

relation”

. Gdy narzędzie jest aktywne klikamy kolejno: najpierw w tabelę

tpanstwa

, a następnie w tabelę

tmiasta

. W obszarze roboczym pojawi się linia

łącząca tabele. Linia ta reprezentuje relacje. Ponadto w tabeli

tmiasta

pojawi się

pole o nazwie

tpanstwa_idtpanstwa

będące kluczem obcym (FK).

11. Uruchamianie edytora relacji

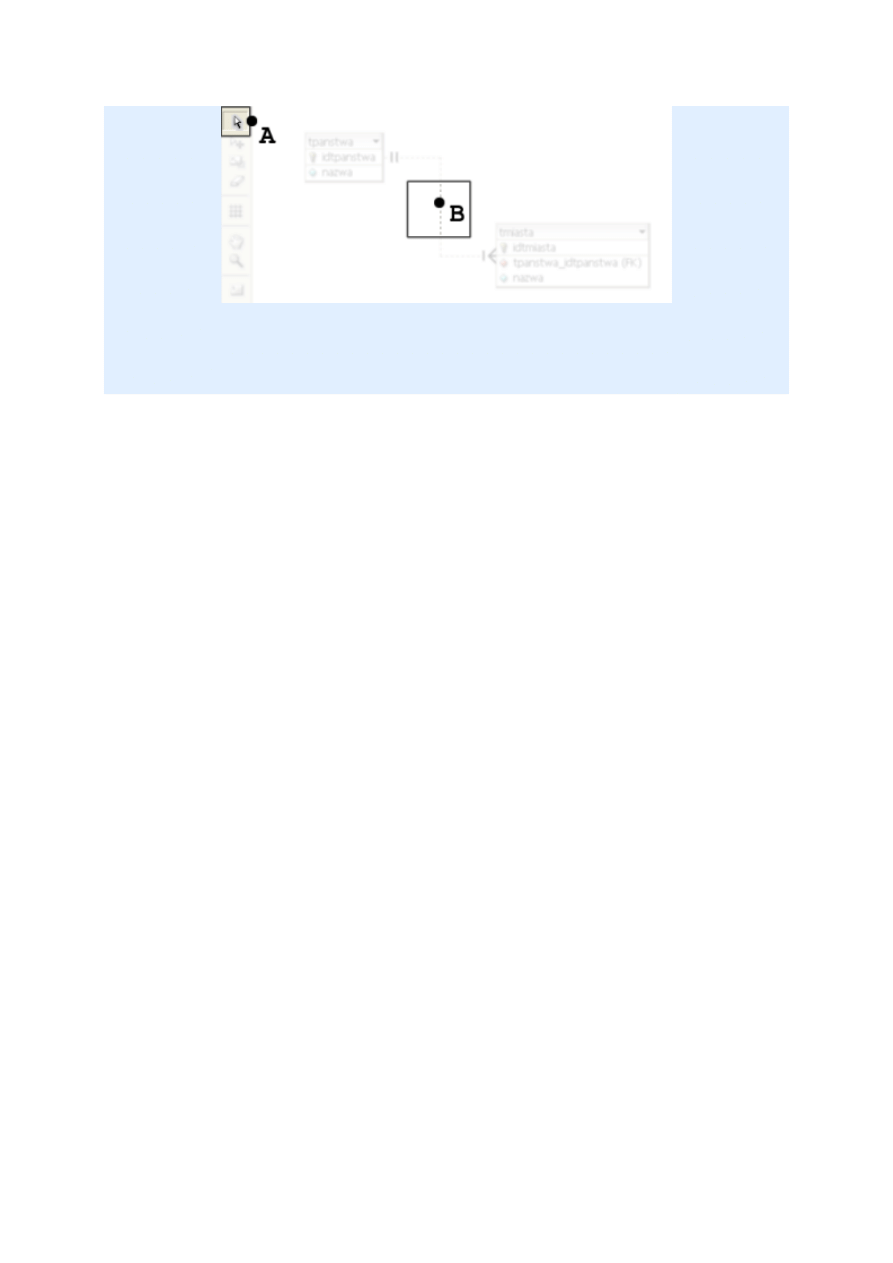

Rysunek 11. Uruchamianie edytora relacji



A — Narzędzie

„Pointer”

służy między innymi do edycji tabel i relacji



B — Edytor relacji uruchamiamy podwójnym kliknięciem w linię

reprezentującą relację

Relacje zawarte w bazie danych możemy edytować. Po wybraniu narzędzia

„Pointer”

podwójnie klikamy w linię reprezentującą relację.

12. Edycja relacji

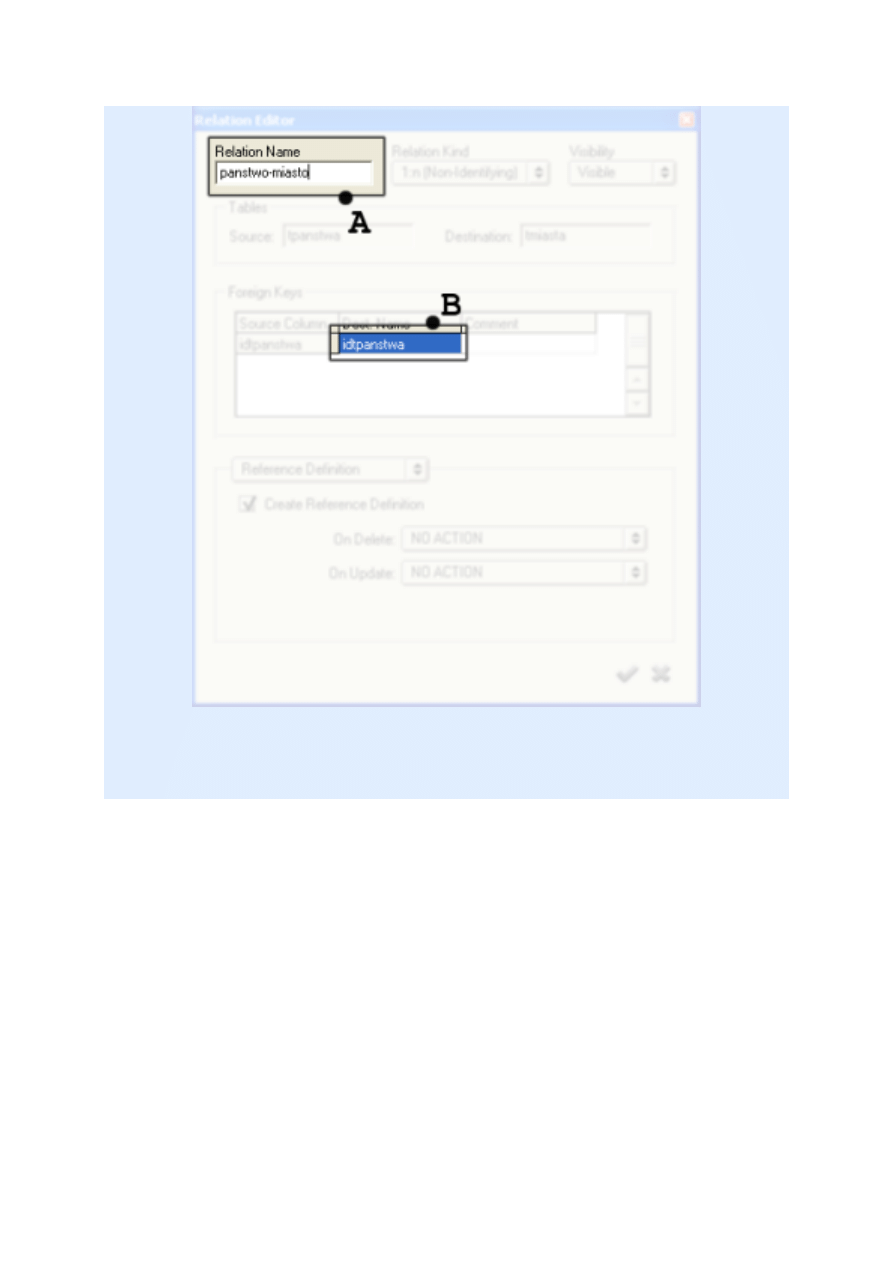

Rysunek 12. Edycja relacji



A — Pole do edycji nazwy relacji



B — Nazwa kolumny w tabeli docelowej

Edytor relacji umożliwia zmianę nazwy relacji oraz nazwy klucza obcego. Jako

nazwę relacji podajemy

panstwa-miasta

, zaś jako nazwę klucza obcego

stosujemy nazwę identyfikatora państwa w tabeli tpanstwa (czyli

idtpanstwa

)

bez domyślnego prefiksu

tpanstwa_

.

13. Dwie tabele i relacja

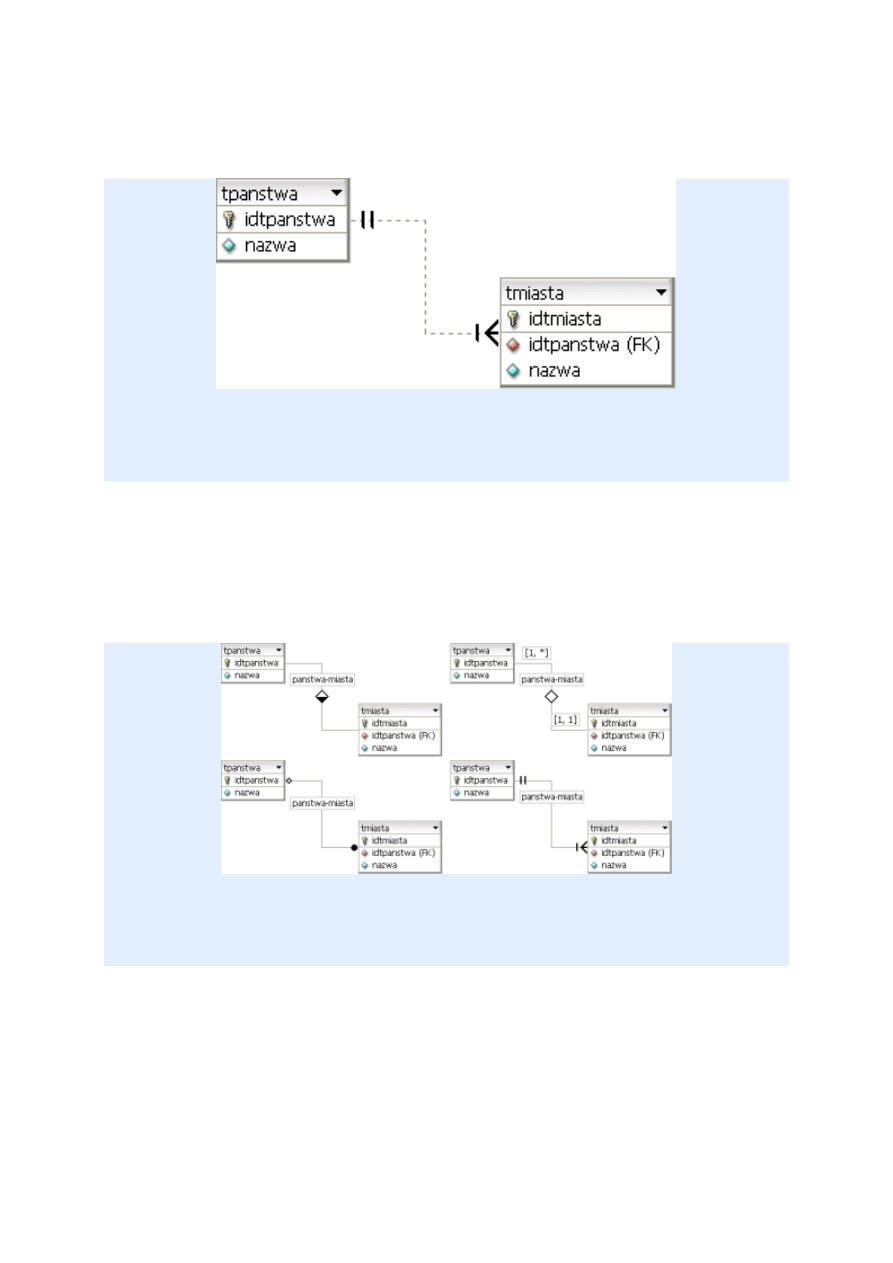

Rysunek 13. Dwie tabele i relacja

Otrzymaliśmy dwie tabele

tpanstwa

oraz

tmiasta

połączone relacją 1:n.

14. Modyfikacja wyglądu relacji

Rysunek 14. Modyfikacja wyglądu relacji

Opcje zawarte w menu

Display → Notation

umożliwiają zmianę wyglądu relacji.

Dostępne są cztery typy nazywane

„EER”

,

„EER [1,n]”

,

„Traditional”

oraz

„Crows foot”

. Dodatkowo opcja

Display → Display Relation Names

pozwala

na wyświetlanie nazw relacji.

15. Dodajemy region

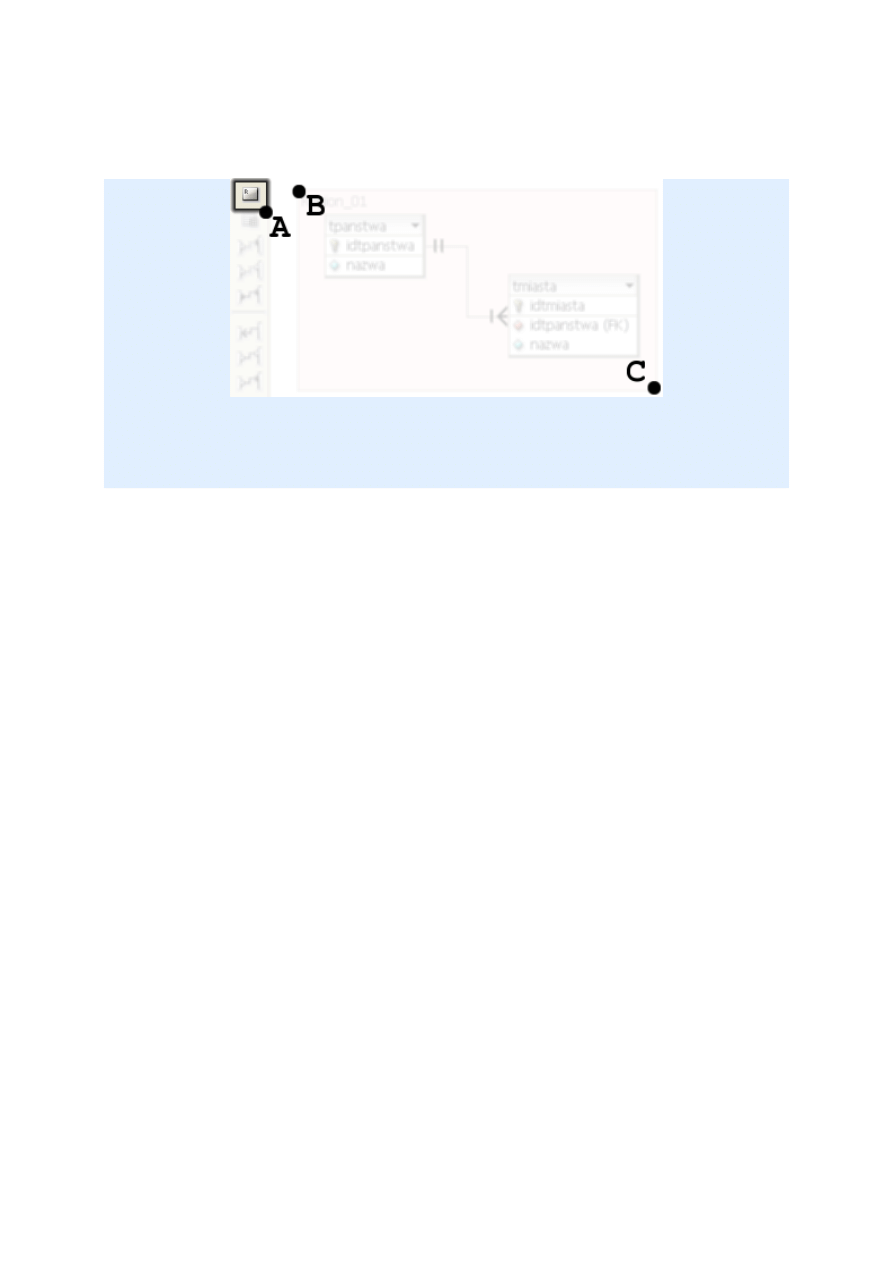

Rysunek 15. Dodajemy region



A — Narzędzie

„New region”



B — Punkt, od którego rozpoczynamy rozpinanie regionu



C — Punkt kończący region

W większych projektach korzystne jest wprowadzenie wizulanego podziału tabel i

relacji na pewne fragmenty. Zadanie to umożliwiają regiony. Po wybraniu

narzędzia

„New region”

„rozpinamy” w obszarze roboczym prostokąt stosując

technikę ciągnij-upuść. Domyślnie region nazywa się

Region_01

.

16. Edytor właściwości regionu

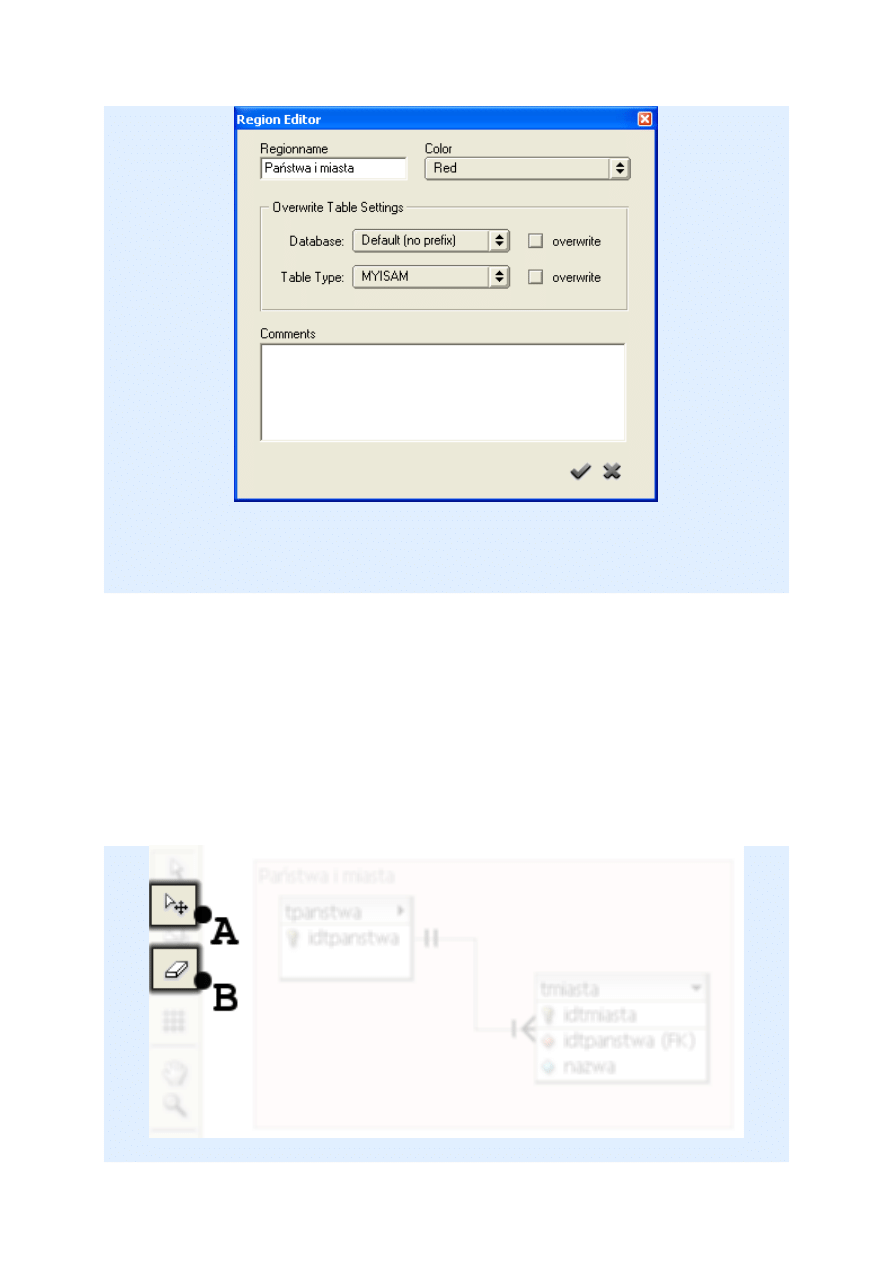

Rysunek 16. Edytor właściwości regionu

Edytor właściwości regionu umożliwia wprowadzenie nowej nazwy regionu oraz

zmianę koloru regionu. W polu regionname wprowadzamy napis „Państwa i

miasta”.

17. Przesuwanie regionu

Rysunek 17. Przesuwanie regionu



A — Narzędzie do przesuwania regionów



B — Gumka do usuwania tabel, relacji i regionów

Stosując narzędzie do przesuwania regionu możemy przemieszczać po obszarze

roboczym wszystkie tabele i relacje zawarte w regionie. Natomiast gumka służy do

usuwania tabel, relacji i regionów.

18. Otrzymana baza danych

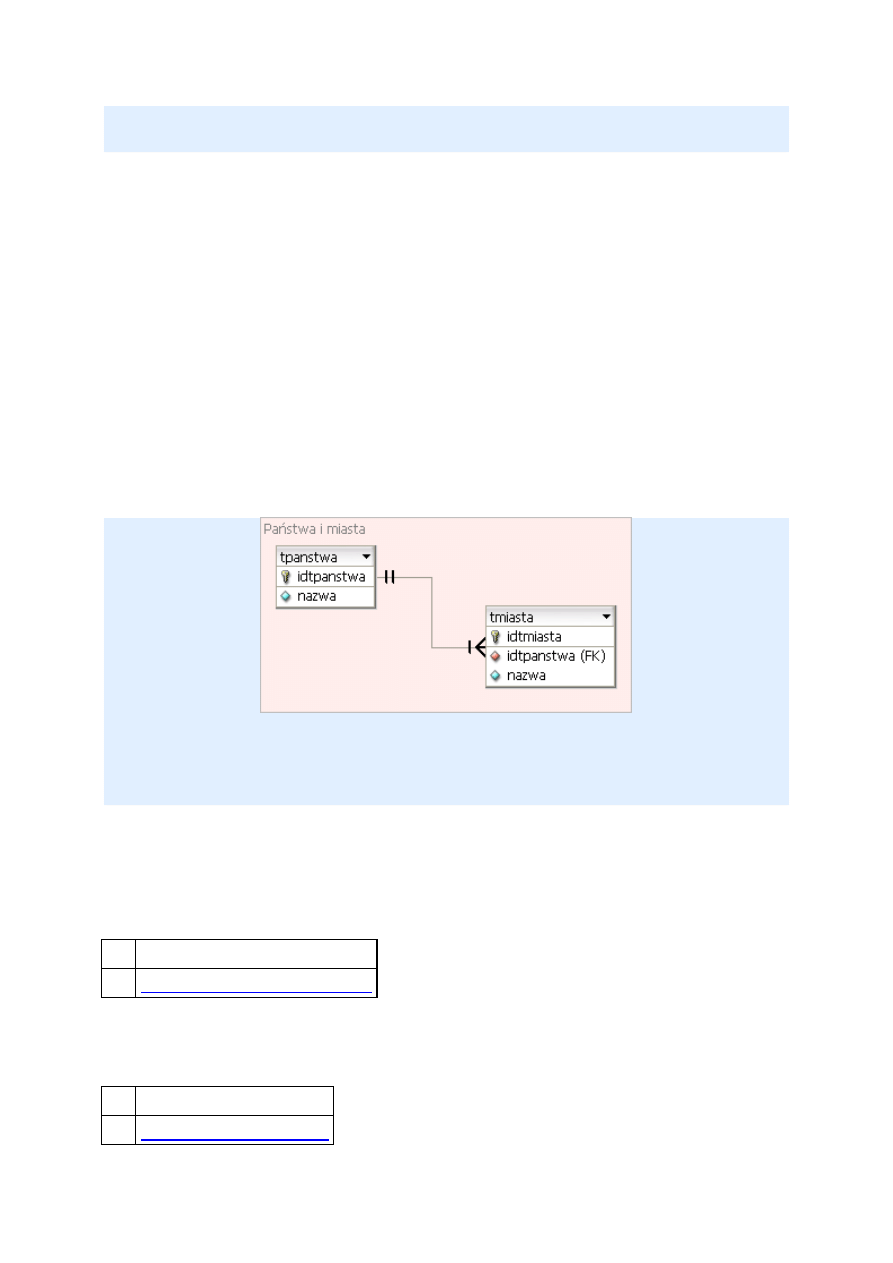

Rysunek 18. Otrzymana baza danych

W ten sposób otrzymaliśmy bazę danych zawierającą dwie tabele i jedną ralację.

Bazę danych zapisujemy do pliku korzystając z opcji

File → Save

.

lp.

Przykład

1.

Przykładowa baza danych

Tabela 1. Przykłady do pobrania

lp.

Pobierz

1.

Program DBDesigner

Tabela 2. Pliki do pobrania

lp.

Adres

1.

Strona domowa programu DBDesigner

Tabela 3. Adresy
