C5 (X7) C5FG0116P0 Demontaż montaż Deska rozdzielcza

background image

DEMONTAŻ-MONTAŻ : DESKA ROZDZIELCZA

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

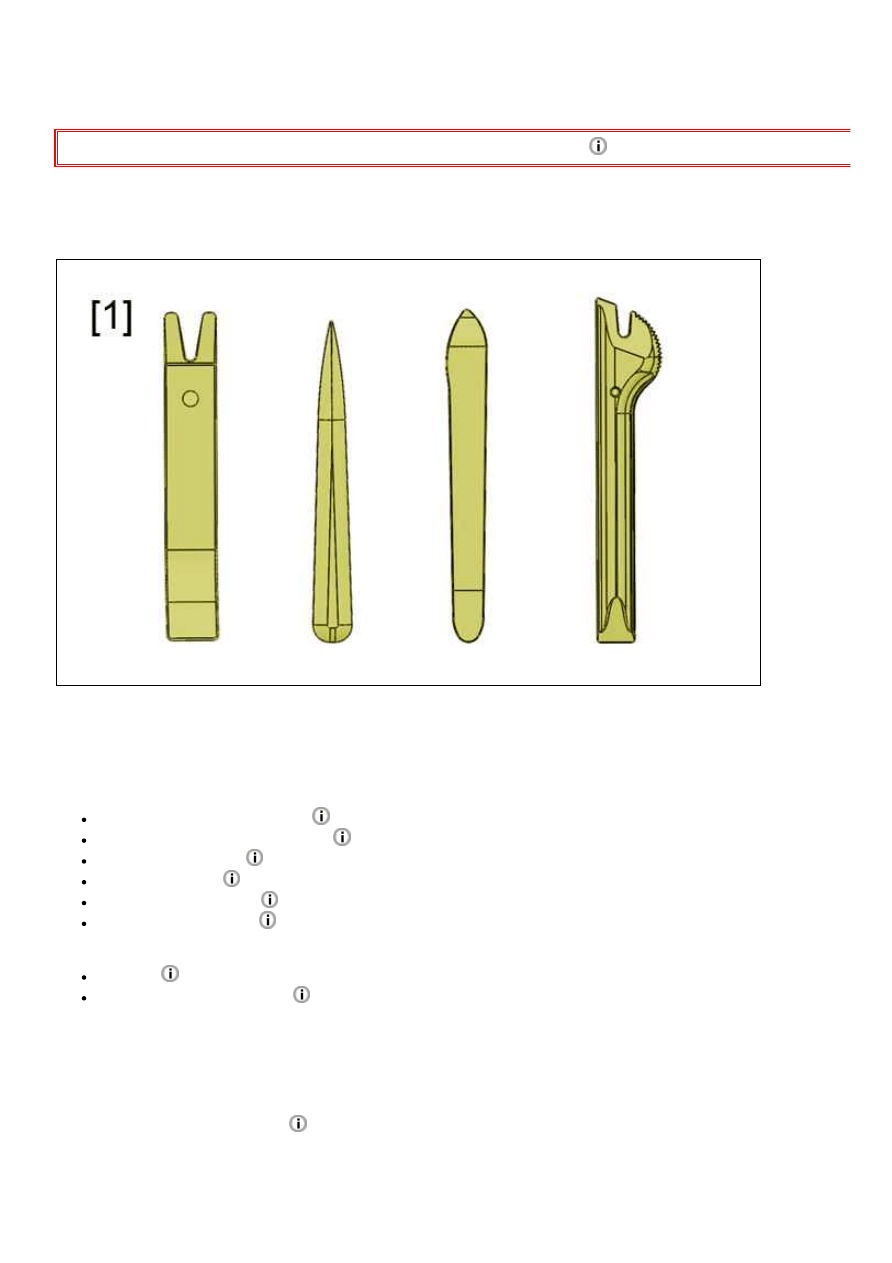

Rysunek : E5AP30WD

[1] Narzędzia do rozbrajania (-).1350-ZZ.

2. Operacje wstępne

Odłączyć akumulator .
Zdemontować :

Nakładka pod deską rozdzielczą

Nakładkę boczną deski rozdzielczej
Kolumna kierownicza
Konsola środkowa
Czujnik nasłonecznienia
Kratka wlotu powietrza

Zdemontować :

Tweetery

Okładziny przedniego słupka

3. Demontaż

UWAGA : Operację wykonuje się tak samo dla samochodu z kierownicą z lewej i prawej strony.

Nakładkę boczną deski rozdzielczej

.

background image

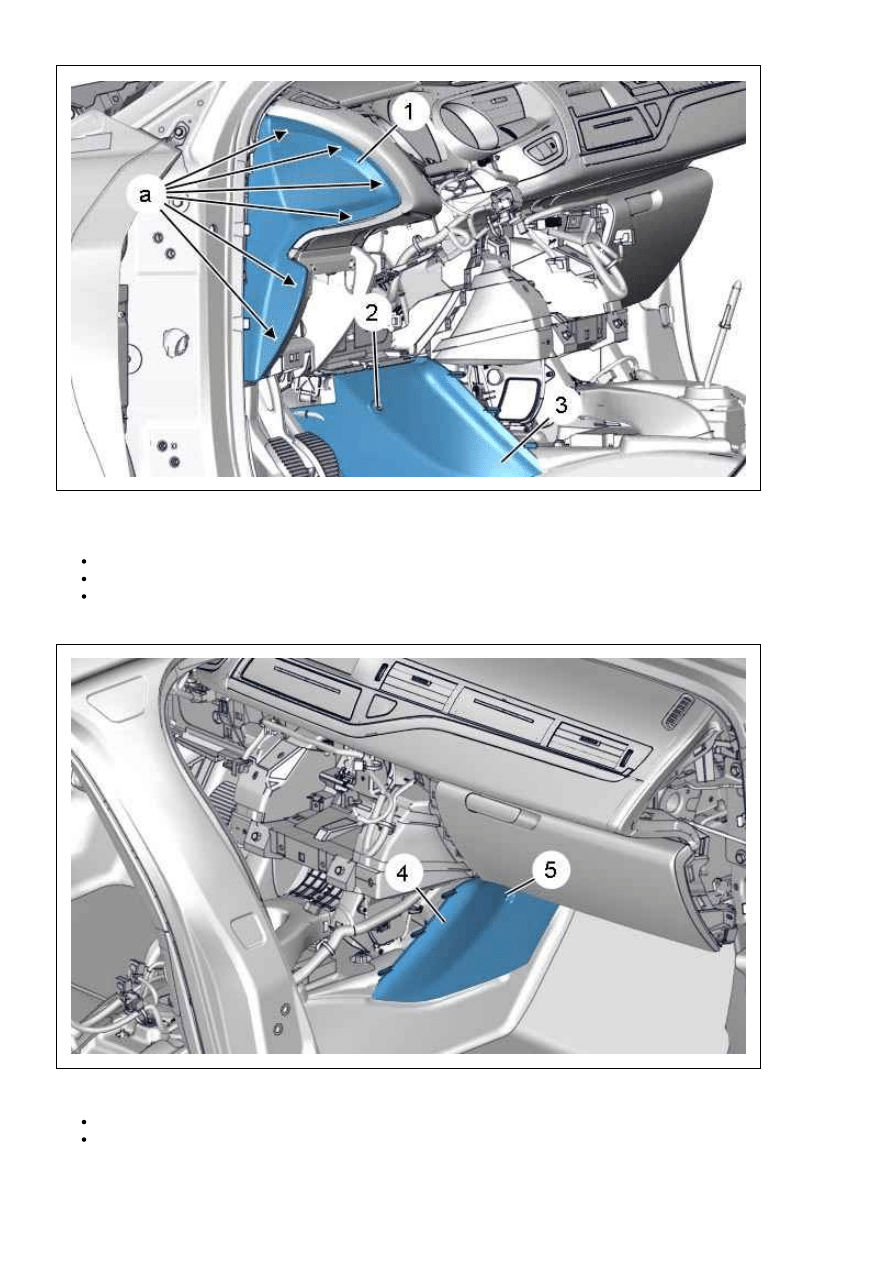

Rysunek : C5FM0CKD

Zwolnić zatrzaski : Nakładkę boczną deski rozdzielczej (1) (w "a") ; Za pomocą narzędzia [1].
Zdemontować :

Nakładkę boczną deski rozdzielczej (1)
Śruba (2)
Nakładkę lewą konsoli środkowej (3)

Rysunek : C5FM0CLD

Zdemontować :

Śruba (5)
Nakładkę prawą konsoli środkowej (4)

background image

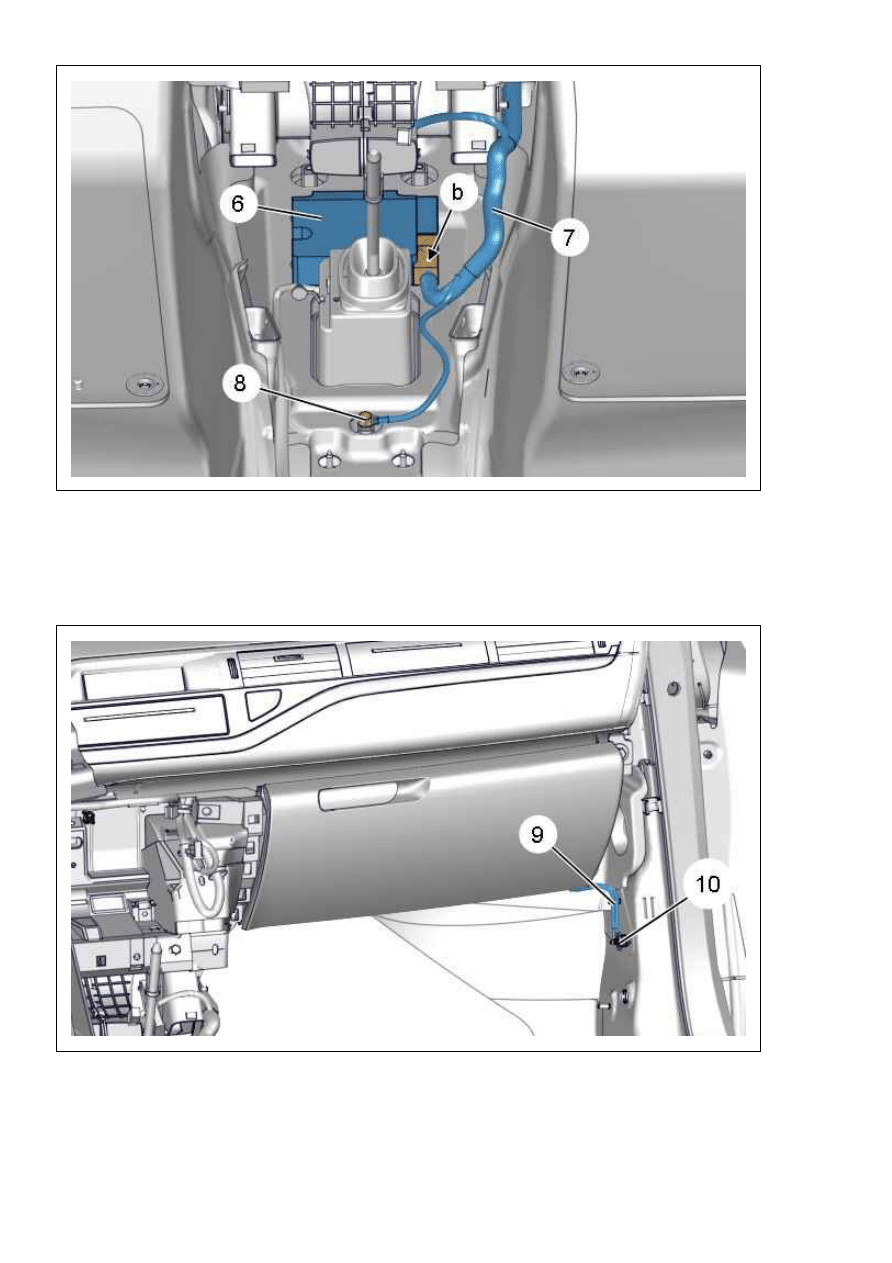

Rysunek : C5FM0CMD

Zdemontować przewód powietrzny .
Odłączyć złącze (w "b") (Moduł centralny poduszek powietrznych (6)).
Zdemontować śruby (8).
Uwolnić : Wiązka (7).

Rysunek : C5FM0CND

Zdemontować nakrętkę (10).
Uwolnić : Wiązka (9).

background image

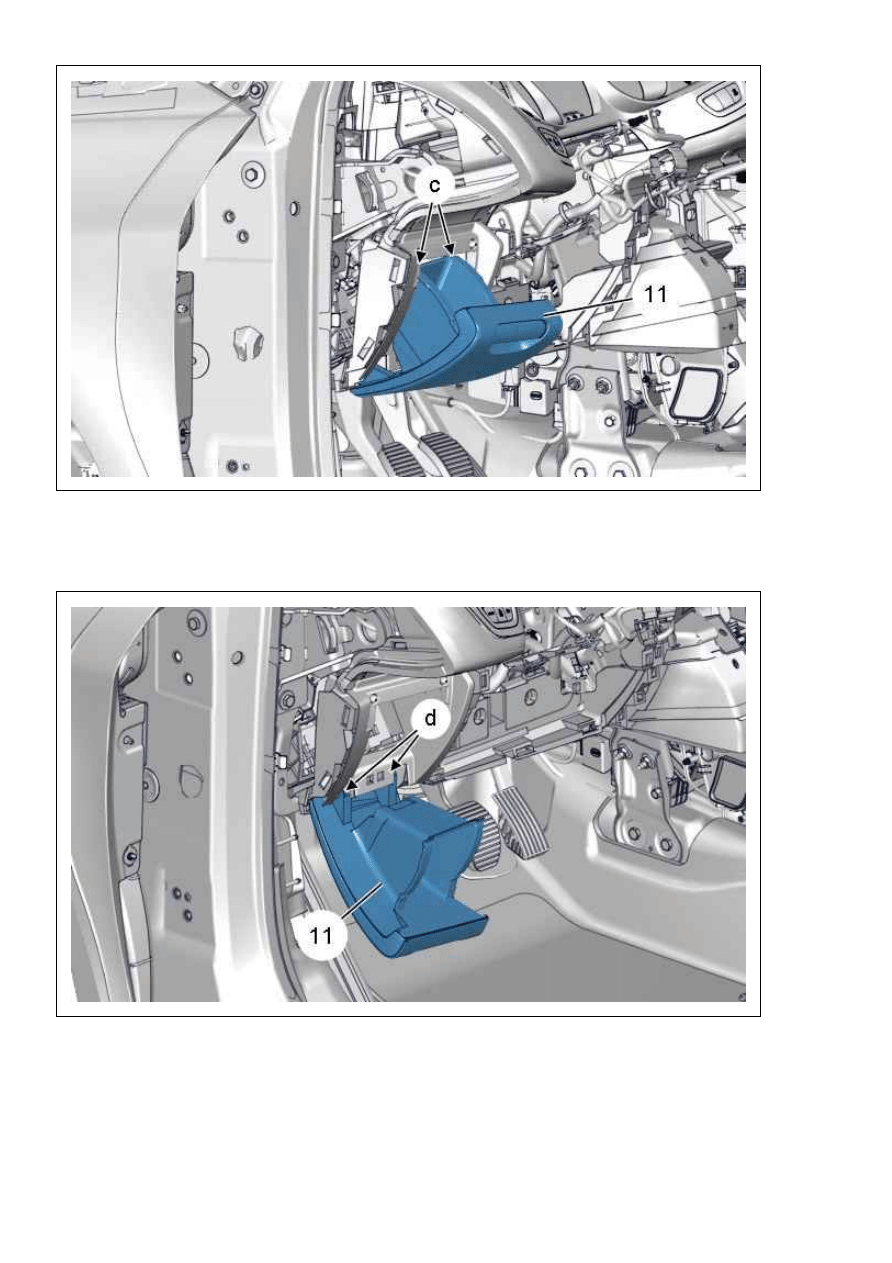

Rysunek : C5FM0CPD

Otworzyć schowki (11).
Zwolnić zatrzaski : Schowek (11) (w "c") ; Za pomocą narzędzia [1].

Rysunek : C5FM0CQD

Zwolnić zatrzaski : Schowek (11) (w "d") ; Za pomocą narzędzia [1].
Zdemontować schowki (11).

background image

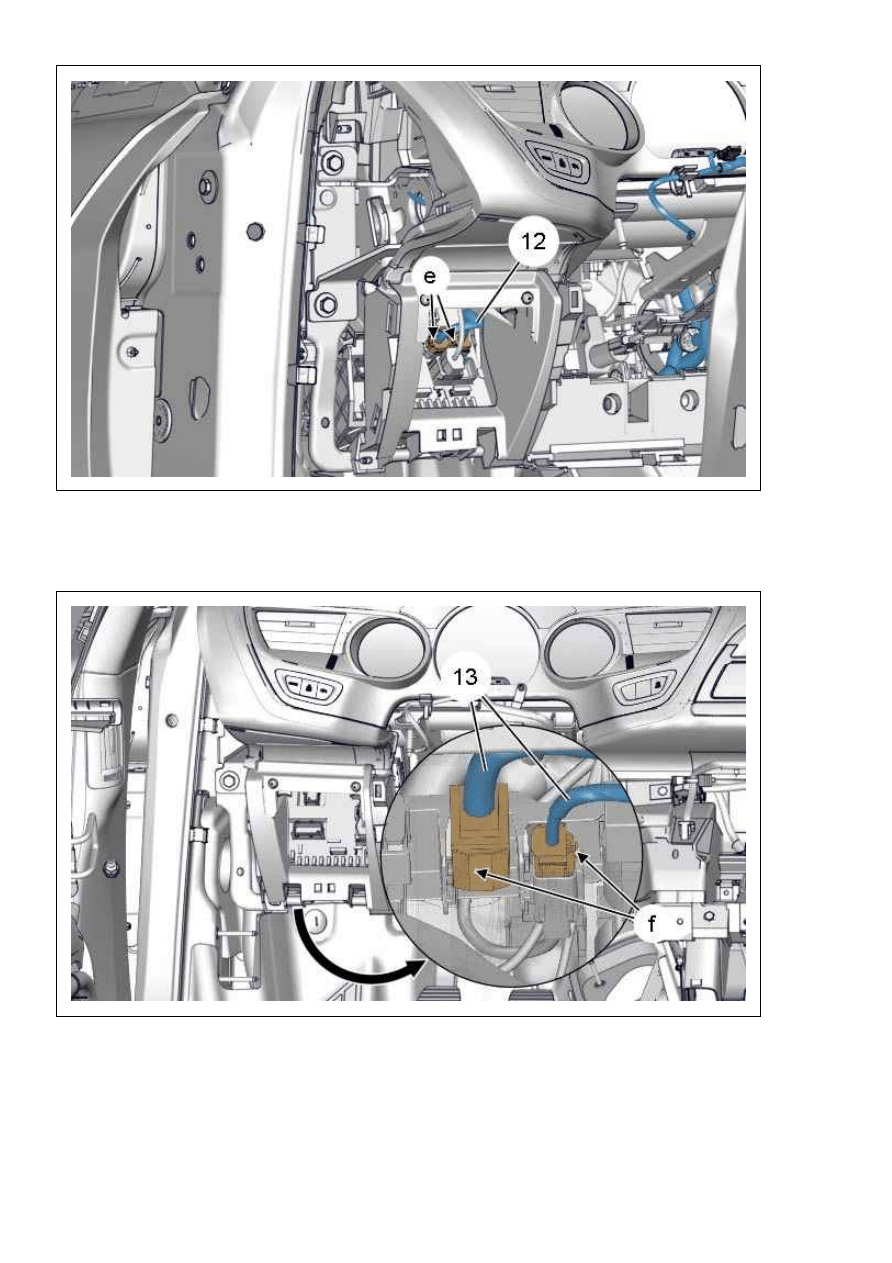

Rysunek : C5FM0CRD

Odłączyć złącza (w "e").
Uwolnić : Wiązka (12).

Rysunek : C5FM0CSD

Odłączyć złącza (w "f") (Pod inteligentnym modułem sterującym).
Uwolnić : Wiązka (13).

background image

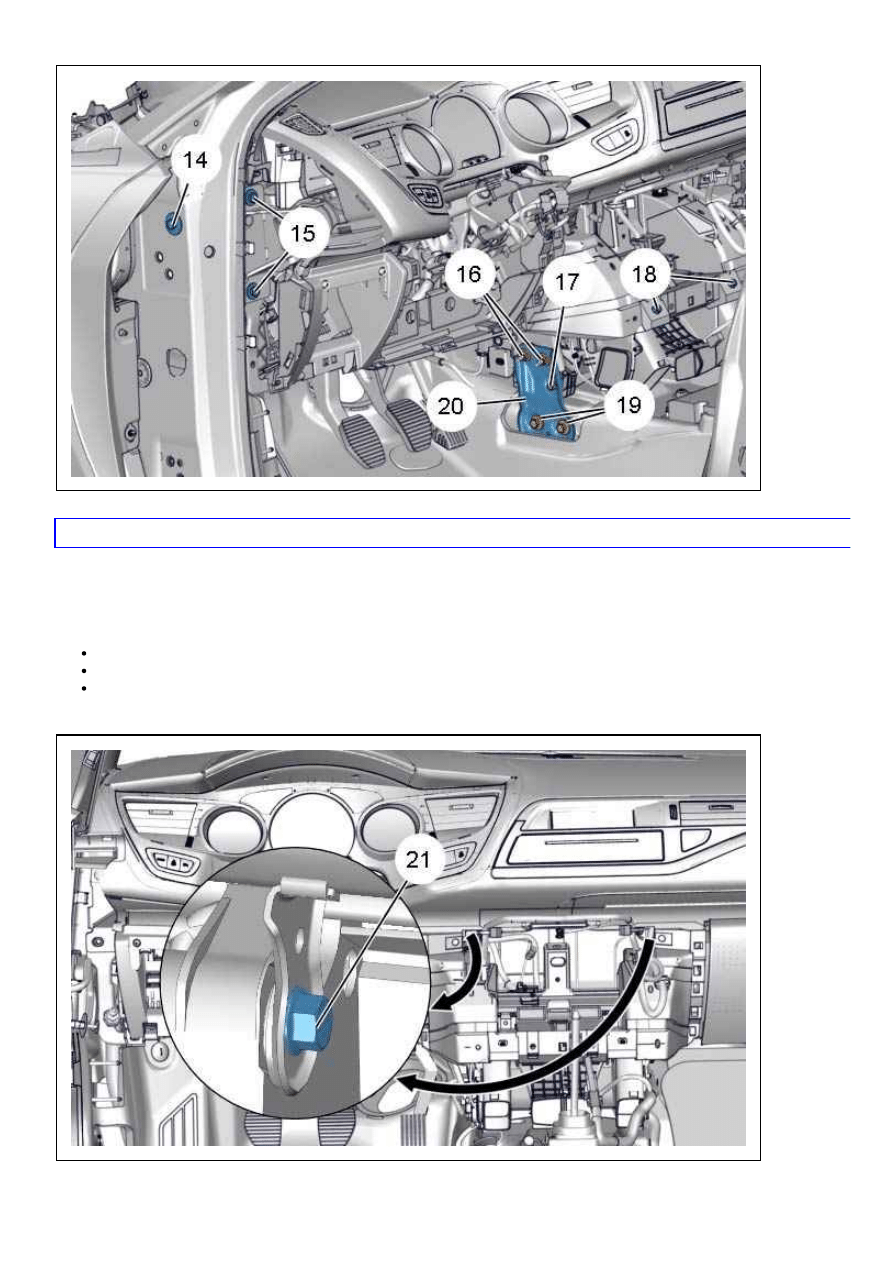

Rysunek : C5FM0CTD

UWAGA : Nie zamykać drzwi kierowcy, gdy śruba (14) jest wykręcona (Ryzyko uszkodzenia drzwi).

Odkręcić śrubę (14).

UWAGA : Zdemontować drzwi kierowcy, aby wymienić śrubę (14) (jeżeli zachodzi konieczność).

Zdemontować :

śruby (15), (17), (18), (19)
Nakrętki (16)
Drążek reakcyjny (20)

Rysunek : C5FM0CUD

Zdemontować śruby (21).

background image

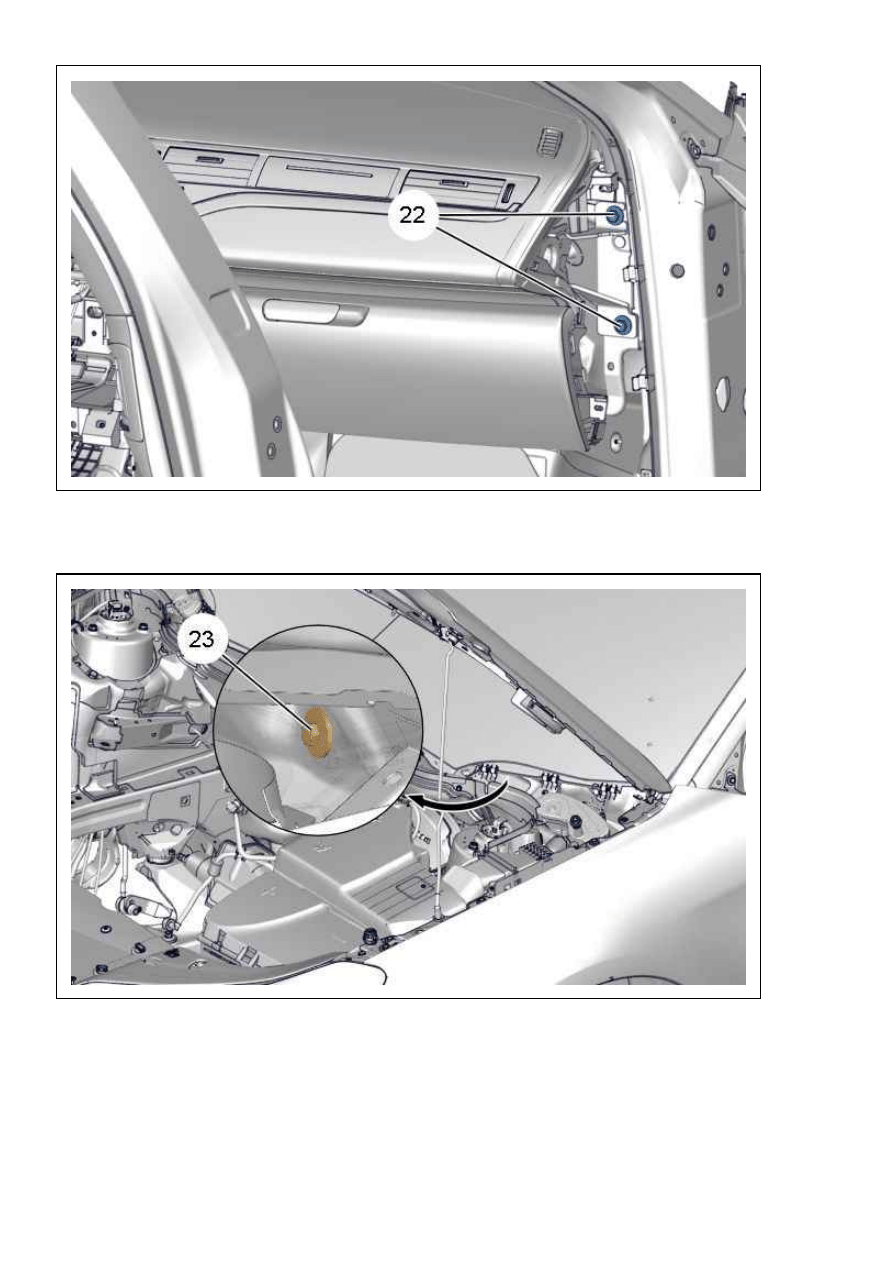

Rysunek : C5FM0CVD

Zdemontować śruby (22).

Rysunek : C5FM0CWD

Zdemontować śruby (23) (Komora silnika).

background image

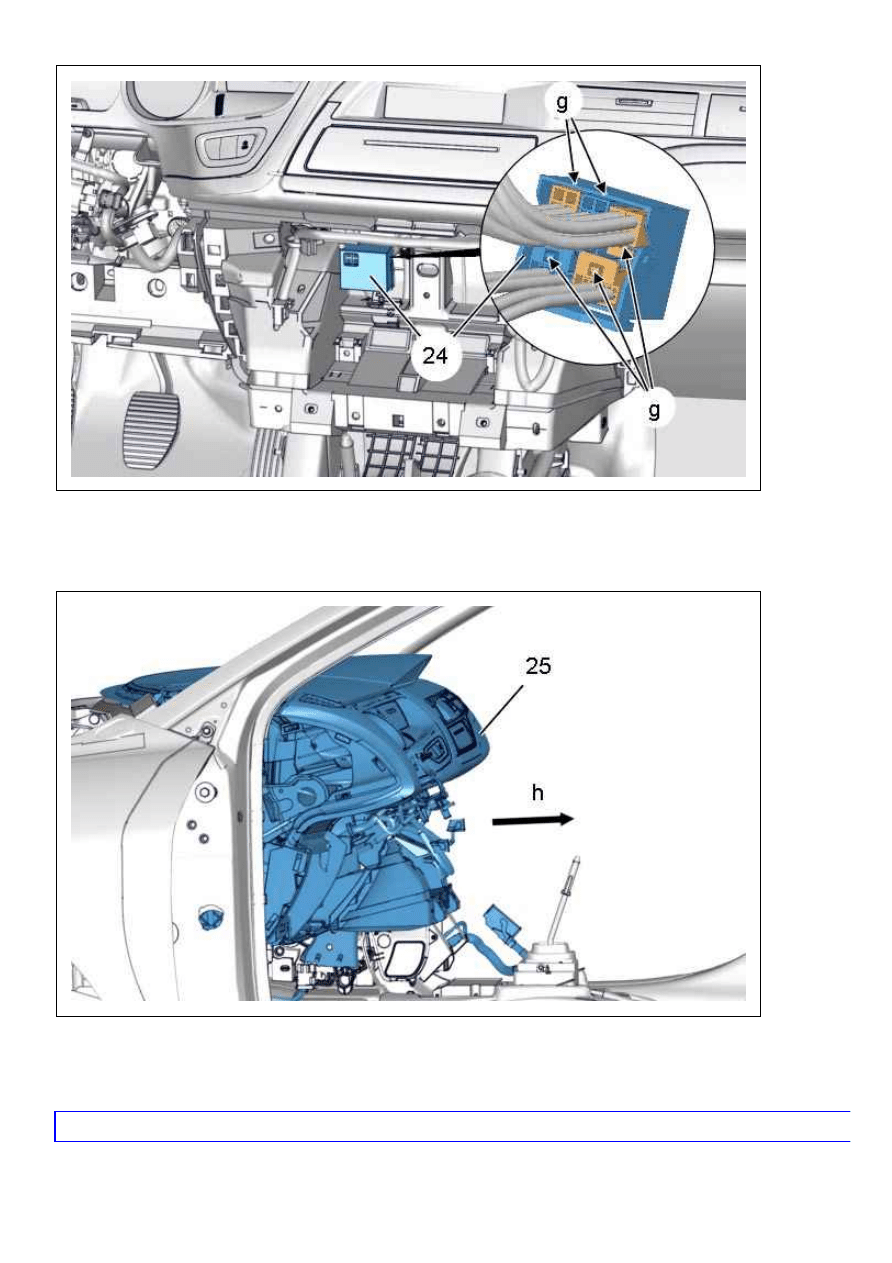

Rysunek : C5FM0CXD

Rozłączyć : Złącza od gniazda złącz radioodtwarzacza (24) (w "g") (w zależności od wyposażenia).
Uwolnić i odsunąć wiązkę przewodów.

Rysunek : C5FM0CYD

UWAGA : Do następnej operacji potrzeba 2 pracowników.

Uwolnić deskę rozdzielczą (25) Zgodnie ze strzałką "h") (Zachować ostrożność).

UWAGA : Przechowywać deskę rozdzielczą dbając o jej zabezpieczenie przy oparciu o stół ; Przy pomocy folii pęcherzykowej.

Zdemontować deskę rozdzielczą (25) przez drzwi kierowcy (Zachować ostrożność).

4. Montaż

background image

UWAGA : Systematycznie wymieniać uszkodzone spinki mocujące.

Wykonywać czynności w kolejności odwrotnej do demontażu.
Dokręcić :

śruby (2), (5) momentem 0,2 ± 0,04 daNm
Śrubę (8) momentem 1 ± 0,16 daNm
nakrętka (10) momentem 0,9 ± 0,1 daNm
Śrubę (14) momentem 2 ± 0,5 daNm
śruby (15), (22), (23) momentem 2 ± 0,5 daNm
nakrętki (16) momentem 2 ± 0,4 daNm
Śrubę (17) momentem 0,85 ± 0,15 daNm
śruby (18) momentem 0,4 ± 0,1 daNm
śruby (19) momentem 2 ± 0,4 daNm
śruby (21) momentem 1,1 ± 0,6 daNm

Podłączyć akumulator.
Sprawdzić działanie wyposażenia elektrycznego.
Wykonać jazdę próbną.
