SPUST OLEJU - NAPEŁNIANIE : SKRZYNKA BIEGÓW TYPU BE

SPUST OLEJU - NAPEŁNIANIE : SKRZYNKA BIEGÓW TYPU BE

SPUST OLEJU - NAPEŁNIANIE : SKRZYNKA BIEGÓW TYPU BE

SPUST OLEJU - NAPEŁNIANIE : SKRZYNKA BIEGÓW TYPU BE

SKRZYNIA MECHA BE4T

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

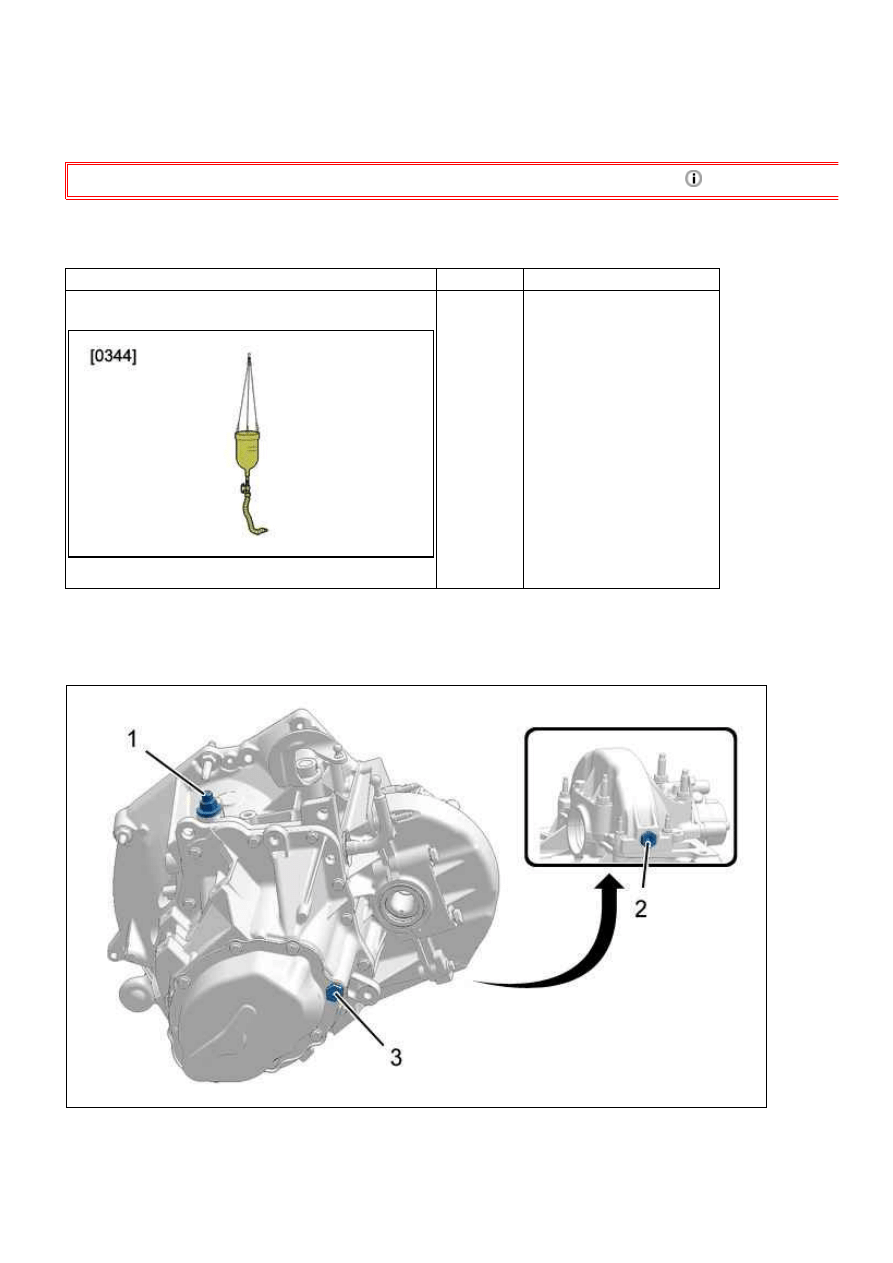

Rysunek : E5AI00BT

[0344]

cylinder do napełniania olejem

2. Położenie/lokalizacja

2. Położenie/lokalizacja

2. Położenie/lokalizacja

2. Położenie/lokalizacja

Rysunek : B2CI005D

(1) Otwór odpowietrzający.

(2) korek spustowy.

(3) Korek poziomu oleju (W zależności od skrzyni biegów).

407 - B2CI010ZP0 - Spust oleju - napełnianie : Skrzynka biegów typu BE

http://127.0.0.1:6090/affiche.do?ref=B2CI010ZP0&refaff=B2CI010ZP...

1 z 2

2015-03-28 02:30

3. Opróżnianie

3. Opróżnianie

3. Opróżnianie

3. Opróżnianie

Zdemontować osłonę pod silnikiem .

Zdemontować korek (2) aby spuścić olej.

4. Pojemność oleju

4. Pojemność oleju

4. Pojemność oleju

4. Pojemność oleju

UWAGA

UWAGA

UWAGA

UWAGA : Konieczność opróżniania skrzyni biegów i napełniania dokładnie właściwą ilością oleju w przypadku przecieku

albo po naprawie.

Skrzynka biegów pusta : 1,9 litr.

Po spuście : 1,8 litr.

UWAGA

UWAGA

UWAGA

UWAGA : Skrzynia biegów jest użytkowana bez wymiany oleju przez cały okres eksploatacji ; Sprawdzać wzrokowo

szczelność skrzyni biegów przy każdym przeglądzie.

5. Napełnianie

5. Napełnianie

5. Napełnianie

5. Napełnianie

UWAGA

UWAGA

UWAGA

UWAGA :

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

Przestrzegać momentów dokręcania

.

Zamontować korek spustowy (2).

Zdemontować :

Akumulator sterowania (w zależności od silnika)

Podstawka akumulatora (w zależności od silnika)

Obudowa filtra powietrza (w zależności od silnika)

Otwór odpowietrzający (1) lub korek poziomu oleju (3) (W zależności od skrzyni biegów)

UWAGA

UWAGA

UWAGA

UWAGA : Wlać dokładnie odmierzoną ilość oleju.

Napełnić skrzynkę biegów przez otwór łączący z atmosferą (1) albo przez korek kontrolny poziomu (3) ; Za pomocą

narzędzia [0344].

Zamontować :

Otwór odpowietrzający (1) lub korek poziomu oleju (3) (W zależności od skrzyni biegów)

Moduł filtra powietrza (w zależności od silnika)

Podstawka akumulatora (w zależności od silnika)

Akumulator sterowania (w zależności od silnika)

Osłonę pod silnikiem
