Moduá komunikacyjny

GSM-4/GSM-5

Wersja oprogramowania 4.14 (GSM-4) / 5.14 (GSM-5)

gsm4_5_pl 11/12

SATEL sp. z o.o.

ul. Schuberta 79

80-172 GdaĔsk

POLSKA

tel. 58 320 94 00

serwis 58 320 94 30

dz. techn. 58 320 94 20; 604 166 075

info@satel.pl

www.satel.pl

background image

OSTRZEĩENIA

Ze wzglĊdów bezpieczeĔstwa moduá powinien byü instalowany przez wykwalifikowanych

specjalistów.
Przed przystąpieniem do instalacji naleĪy zapoznaü siĊ z niniejszą instrukcją w celu

unikniĊcia báĊdów, które mogą skutkowaü wadliwym dziaáaniem lub nawet uszkodzeniem

sprzĊtu.
Moduá wspóápracuje tylko z analogowymi áączami abonenckimi. Podáączenie do sieci

cyfrowej (np. ISDN) moĪe spowodowaü zniszczenie urządzenia.
Wprowadzanie w urządzeniu jakichkolwiek modyfikacji, które nie są autoryzowane przez

producenta, lub dokonywanie samodzielnych napraw oznacza utratĊ uprawnieĔ

wynikających z gwarancji.

UWAGA!
Nie wolno wáączaü zasilania moduáu i telefonu bez podáączonej anteny zewnĊtrznej.

Niniejszym SATEL sp. z o.o. deklaruje, Īe urządzenie jest zgodne z zasadniczymi

wymaganiami i innymi wáaĞciwymi postanowieniami Dyrektywy 1999/5/EC. Deklaracja

zgodnoĞci jest dostĊpna pod adresem www.satel.eu/ce

Firma SATEL stawia sobie za cel nieustanne podnoszenie jakoĞci swoich produktów,

co moĪe skutkowaü zmianami w ich specyfikacji technicznej i oprogramowaniu. Aktualna

informacja o wprowadzanych zmianach znajduje siĊ na naszej stronie internetowej.

ProszĊ nas odwiedziü:

http://www.satel.pl

Lista ustawieĔ pomocna przy konfigurowaniu moduáu GSM-4 lub GSM-5 dostĊpna jest

w formie elektronicznej na stronie www.satel.pl

W instrukcji mogą wystąpiü nastĊpujące symbole:

- uwaga;

- uwaga krytyczna.

background image

SATEL

GSM-4/GSM-5

1

SPIS TREĝCI

1. W

PROWADZENIE

..................................................................................................................3

2. W

àAĝCIWOĝCI MODUàU

........................................................................................................3

3. P

RZYKàADY ZASTOSOWAē MODUàU

.......................................................................................4

3.1

Z

APASOWY TOR àĄCZNOĝCI

........................................................................................................ 4

3.2

N

ADZÓR URZĄDZEē

/

STEROWANIE URZĄDZENIAMI

....................................................................... 5

3.3

S

YMULACJA STACJI MONITORUJĄCEJ

........................................................................................... 5

3.4

I

NTEGRACJA Z CENTRALAMI

INTEGRA ........................................................................................ 6

3.5

W

SPÓàPRACA ZE STACJĄ MONITORUJĄCĄ

STAM-1 / STAM-2...................................................... 7

3.6

W

SPÓàPRACA Z CENTRALAMI

PBX .............................................................................................. 7

4. O

PIS MODUàU

......................................................................................................................7

4.1

O

PIS PàYTKI ELEKTRONIKI

........................................................................................................... 7

4.2

W

YĝWIETLACZ

LCD.................................................................................................................... 9

4.3

S

POSÓB ĝWIECENIA DIOD

LED [

TYLKO

GSM-5] ......................................................................... 11

4.4

P

RZYCISKI

................................................................................................................................ 12

4.4.1 Restart moduáu..................................................................................................................................13

4.5

S

YGNALIZACJA DħWIĉKOWA W MODULE

..................................................................................... 13

4.5.1 Podczas sterowania wejĞciami .........................................................................................................13

4.5.2 Podczas sterowania wyjĞciami .........................................................................................................13

4.5.3 W trybie serwisowym ........................................................................................................................13

5. I

NSTALACJA

....................................................................................................................... 13

6. P

ROGRAMOWANIE

.............................................................................................................. 14

6.1

T

RYB SERWISOWY

.................................................................................................................... 15

6.1.1 Menu trybu serwisowego ..................................................................................................................15
6.1.2 Opis funkcji dostĊpnych tylko w trybie serwisowym .........................................................................22

6.1.3 Wprowadzanie danych przy pomocy przycisków..............................................................................22

6.2

P

ROGRAM

D

LOAD

10................................................................................................................. 22

6.2.1 Programowanie lokalne.....................................................................................................................23
6.2.2 Programowanie zdalne .....................................................................................................................25
6.2.3 Menu gáówne programu Dload10......................................................................................................26

6.2.4 Pasek stanu ......................................................................................................................................27
6.2.5 Zmiana hasáa dostĊpu do programu .................................................................................................27

6.2.6 Zakáadka „GSM-4 / GSM-5” ..............................................................................................................28

6.2.7 Zakáadka „SIM 1/2”............................................................................................................................31

6.2.8 Zakáadka „Sterowanie/WejĞcia/WyjĞcia” ...........................................................................................33

6.2.9 Zakáadka „Powiadamianie”................................................................................................................38

6.2.10 Zakáadka „Monitorowanie”.................................................................................................................41

6.2.11 Zakáadka „Monitorowanie – wejĞcia”.................................................................................................45

6.2.12 Zakáadka „Downloading TCP/IP”.......................................................................................................46

6.2.13 Zakáadka „Zdalna aktualizacja” .........................................................................................................47

6.2.14 Zakáadka „Bufor zdarzeĔ”..................................................................................................................48

7. S

TEROWANIE

..................................................................................................................... 50

7.1

Z

DALNE

.................................................................................................................................... 50

7.1.1 Tonowo z klawiatury telefonu............................................................................................................50
7.1.2 Przy pomocy wiadomoĞci tekstowej SMS.........................................................................................51

7.1.3 Przy pomocy CLIP ............................................................................................................................52

7.2

L

OKALNE

.................................................................................................................................. 52

7.2.1 Przy uĪyciu przycisków moduáu ........................................................................................................52

7.2.2 Z klawiatury telefonu podáączonego do wyjĞcia linii telefonicznej.....................................................52

7.3

S

TEROWANIE Z PROGRAMU

D

LOAD

10........................................................................................ 53

8. U

RUCHOMIENIE MONITORINGU

............................................................................................ 53

8.1

U

RUCHOMIENIE MONITORINGU

GPRS ....................................................................................... 54

8.1.1 Monitorowanie stanu moduáu (GPRS) ..............................................................................................54

8.1.2 Monitorowanie zdarzeĔ z centrali alarmowej (GPRS) ......................................................................55

8.2

U

RUCHOMIENIE MONITORINGU

CSD .......................................................................................... 55

8.2.1 Monitorowanie stanu moduáu (CSD) .................................................................................................55

8.2.2 Monitorowanie zdarzeĔ z centrali alarmowej (CSD).........................................................................55

8.3

U

RUCHOMIENIE MONITORINGU

SMS.......................................................................................... 56

8.3.1 Monitorowanie stanu moduáu (SMS).................................................................................................56

background image

GSM-4/GSM-5

SATEL

2

8.3.2 Monitorowanie zdarzeĔ z centrali alarmowej (SMS)........................................................................ 56

8.4

U

RUCHOMIENIE MONITORINGU

AUDIO...................................................................................... 56

8.5

U

RUCHOMIENIE MONITOROWANIA ZDARZEē KILKOMA KANAàAMI

................................................. 57

9. U

RUCHOMIENIE POWIADAMIANIA

..........................................................................................57

9.1

U

RUCHOMIENIE POWIADAMIANIA GàOSOWEGO

........................................................................... 57

9.2

U

RUCHOMIENIE POWIADAMIANIA

SMS....................................................................................... 57

9.2.1 Zmiana komunikatów powiadamiania przy pomocy wiadomoĞci SMS............................................ 58

9.3

U

RUCHOMIENIE POWIADAMIANIA

CLIP ...................................................................................... 58

10. K

ONWERSJA WIADOMOĝCI TYPU

PAGER

NA WIADOMOĝCI

SMS ............................................59

10.1 W

SPÓàPRACA Z AUTOMATEM TELEFONICZNYM

DT-1.................................................................. 59

11. W

YSYàANIE WIADOMOĝCI

SMS

Z TELEFONU PODàĄCZONEGO DO WYJĝCIA LINII TELEFONICZNEJ

59

12. Z

ASADY KONWERSJI NUMERU

..............................................................................................60

13. Z

AINICJOWANIE AKTUALIZACJI OPROGRAMOWANIA MODUàU PRZY POMOCY WIADOMOĝCI

SMS..61

14. P

RZYWRÓCENIE USTAWIEē FABRYCZNYCH

...........................................................................61

14.1 P

ROGRAM

D

LOAD

10................................................................................................................. 61

14.2 T

RYB SERWISOWY

.................................................................................................................... 62

14.3 U

STAWIENIA FABRYCZNE MODUàU

(D

LOAD

10)........................................................................... 62

15. D

ANE TECHNICZNE

.............................................................................................................64

background image

SATEL

GSM-4/GSM-5

3

1. Wprowadzenie

Instrukcja dotyczy moduáów GSM-4 (wersja elektroniki 3.3, wersja oprogramowania 4.14)

i GSM-5 (wersja elektroniki 1.2, wersja oprogramowania 5.14).

2. WáaĞciwoĞci moduáu

x Symulacja analogowej linii telefonicznej przy wykorzystaniu poáączenia GSM.
x MoĪliwoĞü pracy w charakterze zapasowego toru áącznoĞci dla analogowej linii

telefonicznej.

x Wbudowany przemysáowy telefon GSM pracujący w sieciach telefonii komórkowej

850/900/1800/1900 MHz.

x MoĪliwoĞü obsáugi dwóch kart SIM (moduá GSM-5).
x MoĪliwoĞü zdalnego sprawdzenia stanu dostĊpnych Ğrodków oraz waĪnoĞci konta karty

SIM zainstalowanej w module.

x 4 programowalne wejĞcia przewodowe (NO, NC) umoĪliwiające nadzorowanie stanu

urządzeĔ zewnĊtrznych.

x 3 programowalne wyjĞcia umoĪliwiające sterowanie urządzeniami zewnĊtrznymi lub

sygnalizowanie awarii.

x WyjĞcie sygnalizujące awariĊ linii telefonicznej i/lub problem z zalogowaniem do sieci

GSM.

x Sterowanie wyjĞciami lub blokowanie wejĞü moduáu przy pomocy:

przycisków moduáu,
wejĞü,
klawiatury telefonu (DTMF),
wiadomoĞci SMS,
CLIP (bez ponoszenia kosztów),
programu D

LOAD

10.

x MoĪliwoĞü okreĞlenia numerów telefonów autoryzowanych do sterowania DTMF lub SMS.
x Powiadamianie o zdarzeniach dotyczących moduáu na 4 numery telefonów w formie:

komunikatu gáosowego (odtwarzanego przez syntezer SM-2);
wiadomoĞci SMS,
CLIP (bez ponoszenia kosztów).

x Monitorowanie zdarzeĔ dotyczących moduáu do dwóch stacji monitorujących w formacie

Contact ID lub Ademco Express.

x Konwersja i retransmisja kodów zdarzeĔ odebranych z innych urządzeĔ (symulacja

telefonicznej stacji monitorującej).

x Kilka sposobów przesyáania kodów zdarzeĔ do stacji monitorującej:

transmisje GPRS (kodowane),
transmisje CSD,
wiadomoĞci SMS,
transmisje AUDIO.

x OkreĞlanie priorytetu róĪnych sposobów monitorowania zdarzeĔ.
x MoĪliwoĞü zapamiĊtania do 255 zdarzeĔ wygenerowanych przez moduá lub odebranych

z centrali (moduáy z wbudowanym telefonem GSM u-blox LEON-G100).

background image

GSM-4/GSM-5

SATEL

4

x MoĪliwoĞü konwersji komunikatów tekstowych typu PAGER na wiadomoĞci SMS.
x MoĪliwoĞü limitowania poáączeĔ wychodzących realizowanych za poĞrednictwem telefonu

GSM moduáu do okreĞlonych numerów telefonów.

x Programowanie moduáu:

lokalnie: przyciski moduáu lub komputer z zainstalowanym programem D

LOAD

10

podáączony do portu RS-232 moduáu;

zdalnie: komputer z zainstalowanym programem D

LOAD

10 áączący siĊ za

poĞrednictwem GPRS.

x WyĞwietlacz informujący o stanie moduáu i uáatwiający programowanie przy pomocy

przycisków.

x Port RS-232 umoĪliwiający:

lokalne programowanie przy pomocy komputera z zainstalowanym programem

D

LOAD

10;

podáączenie do centrali alarmowej lub komputera w charakterze modemu

zewnĊtrznego;

integracjĊ z centralą alarmową INTEGRA;
wspóápracĊ ze stacją monitorującą STAM-1 / STAM-2;
aktualizacjĊ oprogramowania moduáu.

x MoĪliwoĞü zdalnej aktualizacji oprogramowania moduáu przy pomocy GPRS (moduáy

z wbudowanym telefonem GSM u-blox LEON-G100).

x Zasilanie napiĊciem staáym 12 V (±15%).

3. Przykáady zastosowaĔ moduáu

Rozbudowana funkcjonalnoĞü moduáu GSM pozwala na wykorzystywanie go do róĪnych

zastosowaĔ. W rozdziale przedstawione zostaáy przykáadowe zastosowania. Niektóre z nich

moĪna áączyü ze sobą.

3.1

Zapasowy tor áącznoĞci

Rys. 1. Moduá pracujący w charakterze zapasowego toru áącznoĞci.

background image

SATEL

GSM-4/GSM-5

5

Urządzenia podáączone do wyjĞcia linii telefonicznej (zaciski T-1 i R-1, a w module GSM-4

takĪe odpowiednie gniazdo) mogą realizowaü poáączenia telefoniczne za poĞrednictwem

analogowej linii telefonicznej albo sieci GSM. MoĪna wybraü, który tor áącznoĞci bĊdzie

podstawowy. W przypadku uszkodzenia podstawowego toru áącznoĞci, moduá moĪe

automatycznie przeáączyü siĊ na zapasowy.

3.2

Nadzór urządzeĔ / sterowanie urządzeniami

Rys. 2. Moduá nadzorujący pracĊ urządzeĔ podáączonych do wejĞü i sterujący pracą

urządzeĔ podáączonych do wyjĞü.

Zmiana stanu wejĞcia, do którego podáączone jest nadzorowane urządzenie, moĪe

skutkowaü:

wysáaniem kodu zdarzenia do stacji monitorującej (monitoring GPRS / CSD / SMS);
powiadomieniem o zdarzeniu przy pomocy komunikatu gáosowego, wiadomoĞci SMS

lub CLIP.

WejĞcia mogą zostaü zablokowane lokalnie (przy pomocy przycisków, jednego z wejĞü

moduáu lub klawiatury telefonu podáączonego do wyjĞcia linii telefonicznej) lub zdalnie (przy

pomocy wiadomoĞci SMS lub klawiatury telefonu (DTMF)).
Urządzeniami podáączonymi do wyjĞü moduáu moĪna sterowaü lokalnie (przy pomocy

przycisków, wejĞü moduáu lub klawiatury telefonu podáączonego do wyjĞcia linii telefonicznej)

lub zdalnie (przy pomocy wiadomoĞci SMS, klawiatury telefonu (DTMF) lub CLIP).

3.3

Symulacja stacji monitorującej

Moduá moĪe przesyáaü odebrane z centrali alarmowej kody zdarzeĔ do stacji monitorującej za

poĞrednictwem sieci GSM. Od sposobu skonfigurowania moduáu zaleĪy, jakim kanaáem

monitorowania kod zdarzenia zostanie wysáany oraz kiedy moduá potwierdzi centrali

odebranie kodu.

background image

GSM-4/GSM-5

SATEL

6

Rys. 3. Moduá symulujący stacjĊ monitorującą.

3.4

Integracja z centralami INTEGRA

Rys. 4. Moduá wspóápracujący z centralą INTEGRA.

Moduá podáączony do centrali INTEGRA oferuje nastĊpujące korzyĞci:

sieü GSM jako podstawowy lub zapasowy tor áącznoĞci;
transmisja kodów zdarzeĔ do stacji monitorującej za poĞrednictwem sieci GSM;
powiadamianie za poĞrednictwem sieci GSM, w tym powiadamianie SMS

(w przypadku central INTEGRA Plus dodatkowo dostĊpna jest funkcja powiadamiania

przy pomocy wiadomoĞci SMS, których treĞü odpowiada opisowi w pamiĊci zdarzeĔ

i instalator nie musi jej definiowaü);

zdalne programowanie centrali alarmowej z komputera z zainstalowanym programem

D

LOAD

X (szybki transfer danych dziĊki GPRS);

zdalne administrowanie systemem alarmowym z komputera z zainstalowanym

programem G

UARD

X (szybki transfer danych dziĊki GPRS).

Moduá moĪe kontrolowaü poáączenie z centralą INTEGRA.

Je

Īeli komunikacja z moduáem GSM ma siĊ odbywaü za poĞrednictwem portu

RS-232, w centrali INTEGRA musi by

ü wyáączona funkcja programowania lokalnego.

background image

SATEL

GSM-4/GSM-5

7

3.5

Wspóápraca ze stacją monitorującą STAM-1 / STAM-2

Rys. 5. Moduá wspóápracujący ze stacją monitorującą STAM-2.

Moduá podáączony do stacji monitorującej STAM-1 / STAM-2 pozwala odbieraü zdarzenia

przesyáane w formie wiadomoĞci SMS lub CLIP. W przypadku wspóápracy ze stacją

monitorującą STAM-2, moduá umoĪliwia ponadto odbieranie transmisji danych CSD

zawierających kody zdarzeĔ oraz wysyáanie wiadomoĞci SMS przez stacjĊ monitorującą.

3.6

Wspóápraca z centralami PBX

Moduá moĪe wspóápracowaü z abonenckimi centralami telefonicznymi (PBX) jako dodatkowa

linia zewnĊtrzna. Za jej poĞrednictwem mogą byü realizowane poáączenia wychodzące na

numery telefonów komórkowych, co pozwala zoptymalizowaü ponoszone koszty.

4. Opis moduáu

4.1

Opis páytki elektroniki

Opis zacisków:
OT1...OT4 – wyjĞcia typu OC (w stanie aktywnym zwierane do masy):

OT1 - wyjĞcie sterujące.
OT2 - wyjĞcie sterujące albo sygnalizujące problem z monitorowaniem

(patrz: „OT2 – aw. monit.” s. 30).

OT3 - wyjĞcie sterujące albo sygnalizujące awariĊ linii telefonicznej (patrz:

„OT3 – aw.l.tel.” s. 30).

OT4 - wyjĞcie sygnalizujące awariĊ linii telefonicznej i/lub problem

z zalogowaniem do sieci GSM (patrz: „OT4 – tylko GSM” s. 30).

+V

– wyjĞcie zasilania (12 V DC ±15%).

IN1–IN4

– wejĞcia moduáu.

-V

– masa zasilania (dedykowana dla urządzeĔ zewnĊtrznych zasilanych z wyjĞcia

+V).

Zaciski -V i GND dedykowane s

ą do róĪnych zastosowaĔ i nie mogą byü poáączone

elektrycznie.

+12V

– wejĞcie zasilania (12 V DC ±15%).

GND

– masa.

– zacisk ochronny komunikatora telefonicznego (podáączaü tylko do obwodu

ochronnego PE sieci 230 V AC).

background image

GSM-4/GSM-5

SATEL

8

T-1, R-1

– wyjĞcie linii telefonicznej (podáączenie centrali alarmowej, aparatu

telefonicznego lub innego urządzenia wyposaĪonego w dialer telefoniczny).

Podczas realizacji po

áączenia telefonicznego moduá zmienia polaryzacje napiĊcia

sta

áego na wyjĞciu linii telefonicznej (zaciski T-1 i R-1). Pozwala to na prowadzenie

indywidualnej taryfikacji po

áączeĔ telefonicznych.

TIP, RING – wejĞcie linii telefonicznej (miejskiej – analogowej).

Rys. 6. Widok páytki elektroniki moduáu GSM-4.

ObjaĞnienia do rysunków 6 i 7:

przemysáowy telefon GSM.

záącze anteny zewnĊtrznej.

wyĞwietlacz LCD.

przyciski do programowania.

dioda LED STAT sygnalizuje status moduáu (patrz: rozdziaá „Sposób Ğwiecenia diod
LED [tylko GSM-5]” s. 11).

dioda LED SIG wskazuje poziom sygnaáu antenowego odbieranego przez telefon GSM
(patrz: rozdziaá „Sposób Ğwiecenia diod LED [tylko GSM-5]” s. 11).

background image

SATEL

GSM-4/GSM-5

9

diody LED SIM1 i SIM2 wskazują, z którą kartą SIM wspóápracuje moduá.

gniazdo karty SIM (jedno w module GSM-4, dwa w module GSM-5). Nie zaleca siĊ
wkáadania karty SIM do gniazda przed zaprogramowaniem w module jej kodu PIN (jeĞli

karta wymaga podania kodu PIN). Montowana w module karta SIM musi mieü aktywną

usáugĊ GPRS, jeĪeli moduá ma korzystaü z funkcji wymagających technologii GPRS.
gniazdo do podáączenia syntezera mowy SM-2.

port RS-232.

gniazdo zasilacza zewnĊtrznego

.

gniazdo wyjĞcia linii telefonicznej (podáączenie centrali alarmowej, aparatu
telefonicznego lub innego urządzenia wyposaĪonego w dialer telefoniczny).
gniazdo wejĞcia linii telefonicznej (miejskiej – analogowej).

przetwornik piezoelektryczny do sygnalizacji dĨwiĊkowej.

Rys. 7. Widok páytki elektroniki moduáu GSM-5.

4.2

WyĞwietlacz LCD

Wbudowany wyĞwietlacz pozwala na odczyt informacji o bieĪącym stanie moduáu.

background image

GSM-4/GSM-5

SATEL

10

Rys. 8. Informacje prezentowane na wyĞwietlaczu moduáu GSM.

ObjaĞnienia do rysunku 8:

mogą tu byü wyĞwietlane nastĊpujące symbole:

analogowa linia telefoniczna OK; miganie oznacza awariĊ analogowej linii

telefonicznej;
podniesiona sáuchawka telefonu podáączonego do wyjĞcia linii telefonicznej.

mogą tu byü wyĞwietlane nastĊpujące informacje:

analogowa linia telefoniczna OK;
awaria analogowej linii telefonicznej.

moĪe tu byü wyĞwietlany symbol

informujący, Īe moduá sterowany jest przez

urządzenie zewnĊtrzne (np. pracuje w trybie faksu/modemu). Miganie symbolu oznacza

odbieranie lub wysyáanie danych ze stacji monitorującej STAM-2.

moĪe tu byü wyĞwietlany symbol oznaczający telefon GSM. Miganie symbolu oznacza

awariĊ telefonu GSM.

mogą tu byü wyĞwietlane nastĊpujące informacje:

telefon GSM OK;
awaria telefonu GSM.

moĪe tu byü wyĞwietlany symbol informujący, Īe moduá jest poáączony z komputerem

przez port RS-232. Miganie symbolu oznacza odbieranie lub wysyáanie danych.

W polach

,

i

mo

Īe byü wyĞwietlana nazwa kanaáu monitorowania (GPRS,

CSD lub SMS), za po

Ğrednictwem którego moduá aktualnie przesyáa kody zdarzeĔ do

stacji monitoruj

ącej.

prezentowane są tu informacje dotyczące poziomu sygnaáu GSM odbieranego przez

antenĊ moduáu. WyĞwietlany symbol oznacza:

poziom sygnaáu w przypadku moduáu GSM-4 albo uĪywania karty SIM1 przez

moduá GSM-5;
poziom sygnaáu w przypadku uĪywania karty SIM2 przez moduá GSM-5.

Miganie symbolu oznacza logowanie do sieci operatora karty SIM.

background image

SATEL

GSM-4/GSM-5

11

naprzemiennie (2 s / 2 s) wyĞwietlane są tu symbole obrazujące stan wejĞü / wyjĞü:

wejĞcie naruszone;
wejĞcie w stanie normalnym;
wejĞcie zablokowane;
wejĞcie naruszone, ale zmiana jego stanu nie uruchamia powiadamiania;
wejĞcie w stanie normalnym, ale zmiana jego stanu nie uruchamia

powiadamiania;
wyjĞcie zaáączone; miganie oznacza, Īe wyjĞcie bĊdzie zaáączone przez

zaprogramowany czas;
wyjĞcie wyáączone.

mogą tu byü wyĞwietlane nastĊpujące symbole:

poáączenie modemowe;
poáączenie wychodzące zainicjowane przez urządzenie podáączone do wyjĞcia

linii telefonicznej i realizowane przez telefon GSM moduáu;
poáączenie przychodzące na telefon GSM moduáu.

moĪe tu byü wyĞwietlany numer telefonu.

W dolnej linii wy

Ğwietlacza mogą byü wyĞwietlane:

data i czas,
komunikat informujący o wystąpieniu okreĞlonego zdarzenia.

WyĞwietlacz wykorzystywany jest równieĪ podczas konfigurowania ustawieĔ moduáu. Po

jednoczesnym przyciĞniĊciu i przytrzymaniu przez okoáo 1 sekundĊ przycisków CHANGE

i NEXT, wyĞwietlane jest menu trybu serwisowego. Funkcje prezentowane są w dwóch

liniach. Przy aktualnie wybranej funkcji wyĞwietla siĊ z lewej strony strzaáka.
Sposób podĞwietlania wyĞwietlacza moĪna zaprogramowaü w zaleĪnoĞci od potrzeb.

4.3

Sposób Ğwiecenia diod LED [tylko GSM-5]

PoniĪej przedstawiono w formie graficznej sposób informowania o stanie moduáu przy

pomocy poszczególnych diod LED. KaĪdy schemat Ğwiecenia obejmuje okoáo 4 sekundy
i jest powtarzany po 1 sekundzie przerwy ( – dioda nie Ğwieci; – dioda Ğwieci).
Dioda STAT sygnalizuje status moduáu:

– (brak Ğwiecenia) brak zasilania moduáu,
– moduá pracuje prawidáowo,
– brak komunikacji z telefonem GSM,
– báĊdny kod PIN,
– brak kodu PIN,
– brak karty SIM,
– potrzebny kod PUK,
– potrzebny kod PH-SIM PIN,
– potrzebny kod PIN2,
– potrzebny kod PUK2,
– karta SIM zajĊta,

background image

GSM-4/GSM-5

SATEL

12

– restart moduáu po wáączeniu zasilania,
– karta SIM uszkodzona,
– nieodpowiednia karta SIM,
– inny báąd.
– aktywne poáączenie,

Dioda SIG wskazuje poziom sygnaáu odbieranego przez telefon GSM:

– brak sygnaáu sieci GSM; awaria na wyjĞciu OT4,
– poziom sygnaáu 1,
– poziom sygnaáu 2,
– poziom sygnaáu 3,

– poziom sygnaáu 4.

4.4

Przyciski

Na páytce elektroniki moduáu znajdują siĊ cztery przyciski, które sáuĪą do programowania

ustawieĔ urządzenia, a takĪe do rĊcznego sterowania stanem wejĞü i wyjĞü moduáu.

Przycisk

W trybie serwisowym
(jednoczesne naciĞniĊcie

i przytrzymanie przez 1 sekundĊ

klawiszy CHANGE i NEXT
uruchamia tryb serwisowy)

Zablokowanie /
odblokowanie
wejĞcia
(trzykrotne

naciĞniĊcie przycisku)

Zaáączenie /

wyáączenie wyjĞcia

(naciĞniĊcie

i przytrzymanie
przez okoáo 1

sekundĊ przycisku)

ESC

1. przejĞcie w menu do funkcji

„Koniec serwisu”,

2. powrót z podmenu do menu

podstawowego,

3. wyjĞcie z funkcji bez

zapamiĊtania zmian.

zablokowanie /
odblokowanie wejĞcia

IN1

zaáączenie /

wyáączenie wyjĞcia

OT1

CHANGE

1. przejĞcie do poprzedniej funkcji

w menu,

2. zmiana wybranego elementu

w funkcji (np. znacznika
wyboru opcji , cyfry lub litery).

zablokowanie /
odblokowanie wejĞcia

IN2

zaáączenie /

wyáączenie wyjĞcia

OT2

NEXT

1. przejĞcie do nastĊpnej funkcji

w menu,

2. przejĞcie do nastĊpnego

elementu w aktualnie
programowanej funkcji (np.
kolejnej cyfry lub kolejnego
znaku).

zablokowanie /
odblokowanie wejĞcia

IN3

zaáączenie /

wyáączenie wyjĞcia

OT3

OK

1. wejĞcie do funkcji wybranej z

menu (wskazanej na
wyĞwietlaczu strzaáką) w celu

sprawdzenia lub zmiany
ustawieĔ,

2. wyjĞcie z funkcji

z zapamiĊtaniem zmian.

zablokowanie /
odblokowanie wejĞcia

IN4

wyáączenie wyjĞü

OT1-3

background image

SATEL

GSM-4/GSM-5

13

4.4.1 Restart moduáu

.4.1 Restart moduáu

Jednoczesne naciĞniĊcie i przytrzymanie przez 1 sekundĊ klawiszy ESC i OK skutkuje

restartem moduáu. Po restarcie, na wyĞwietlaczu pojawi siĊ informacja o wersji

oprogramowania urządzenia. Stan wejĞü i wyjĞü nie zmieni siĊ.

Jednoczesne naciĞniĊcie i przytrzymanie przez 1 sekundĊ klawiszy ESC i OK skutkuje

restartem moduáu. Po restarcie, na wyĞwietlaczu pojawi siĊ informacja o wersji

oprogramowania urządzenia. Stan wejĞü i wyjĞü nie zmieni siĊ.

4.5

Sygnalizacja dĨwiĊkowa w module

4.5

Sygnalizacja dĨwiĊkowa w module

4.5.1 Podczas sterowania wejĞciami

3 krótkie dĨwiĊki – zablokowanie wejĞcia.
4 krótkie i 1 dáugi dĨwiĊk – odblokowanie wejĞcia.

4.5.2 Podczas sterowania wyjĞciami

3 krótkie dĨwiĊki – wyáączenie wyjĞcia lub wszystkich wyjĞü jednoczeĞnie przy pomocy

przycisków.
4 krótkie dĨwiĊki i 1 dáugi – zaáączenie wyjĞcia przy pomocy przycisków.

4.5.3 W trybie serwisowym

2 krótkie dĨwiĊki – wejĞcie do trybu serwisowego.
4 krótkie dĨwiĊki i 1 dáugi – wyjĞcie z trybu serwisowego.
1 krótki dĨwiĊk – przejĞcie do kolejnej lub poprzedniej funkcji w trybie serwisowym.
2 krótkie dĨwiĊki – wejĞcie do funkcji.
2 dáugie dĨwiĊki – wyjĞcie z danej funkcji bez zapisania zmian.
3 krótkie dĨwiĊki – zapisanie wprowadzonych zmian.

5. Instalacja

Wszystkie poáączenia elektryczne naleĪy wykonywaü przy wyáączonym

zasilaniu.

Nie zaleca siĊ wáączania zasilania urządzenia, gdy nie jest podáączona antena.

Moduá GSM powinien byü instalowany w pomieszczeniach zamkniĊtych o normalnej

wilgotnoĞci powietrza. Wybierając miejsce montaĪu naleĪy pamiĊtaü, Īe grube mury,

metalowe Ğcianki itp. zmniejszają zasiĊg sygnaáu radiowego. Nie zaleca siĊ montaĪu

w pobliĪu instalacji elektrycznych, poniewaĪ moĪe to spowodowaü wadliwe funkcjonowanie

urządzenia.
ħródáo zasilania moduáu powinno mieü wystarczającą wydajnoĞü prądową i byü zaopatrzone

w akumulator. Zaleca siĊ, aby byáo umieszczone w odlegáoĞci mniejszej niĪ 3 m od moduáu.

Przy napi

Ċciu zasilania niĪszym niĪ 9,8 V nastĊpuje restart moduáu.

Do zasilania urządzeĔ zewnĊtrznych naleĪy wykorzystywaü zaciski +V i –V. NaleĪy

pamiĊtaü, Īe wydajnoĞü podáączonego zasilacza musi obejmowaü zapotrzebowanie na prąd

moduáu i urządzeĔ do niego podáączonych.
Zaleca siĊ wykonanie montaĪu wedáug nastĊpującej kolejnoĞci:
1. Podáączyü antenĊ do záącza wyprowadzonego z páytki elektroniki.
2. Do zacisków R-1 i T-1 (lub do odpowiedniego gniazda na páytce elektroniki) podáączyü

centralĊ alarmową, telefon lub inne urządzenie wyposaĪone w dialer telefoniczny.

3. JeĪeli moduá ma pracowaü jako modem zewnĊtrzny, poáączyü port RS-232 moduáu

z odpowiednim portem urządzenia.

background image

GSM-4/GSM-5

SATEL

14

4. Do zacisków TIP i RING (lub do odpowiedniego gniazda na páytce elektroniki) podáączyü

analogową liniĊ telefoniczną.

5. Do zacisków wejĞü podáączyü odpowiednio urządzenia, których praca ma byü

monitorowana przez moduá.

6. Do zacisków wyjĞü podáączyü urządzenia, którymi ma sterowaü moduá.
7. Do zacisków +12V i GND podáączyü przewody zasilania.
8. Wáączyü zasilanie moduáu.
9. Przy pomocy odpowiedniej funkcji wpisaü kod / kody PIN karty / kart SIM (jeĪeli wymaga

tego karta SIM).

10. Wyáączyü zasilanie moduáu.

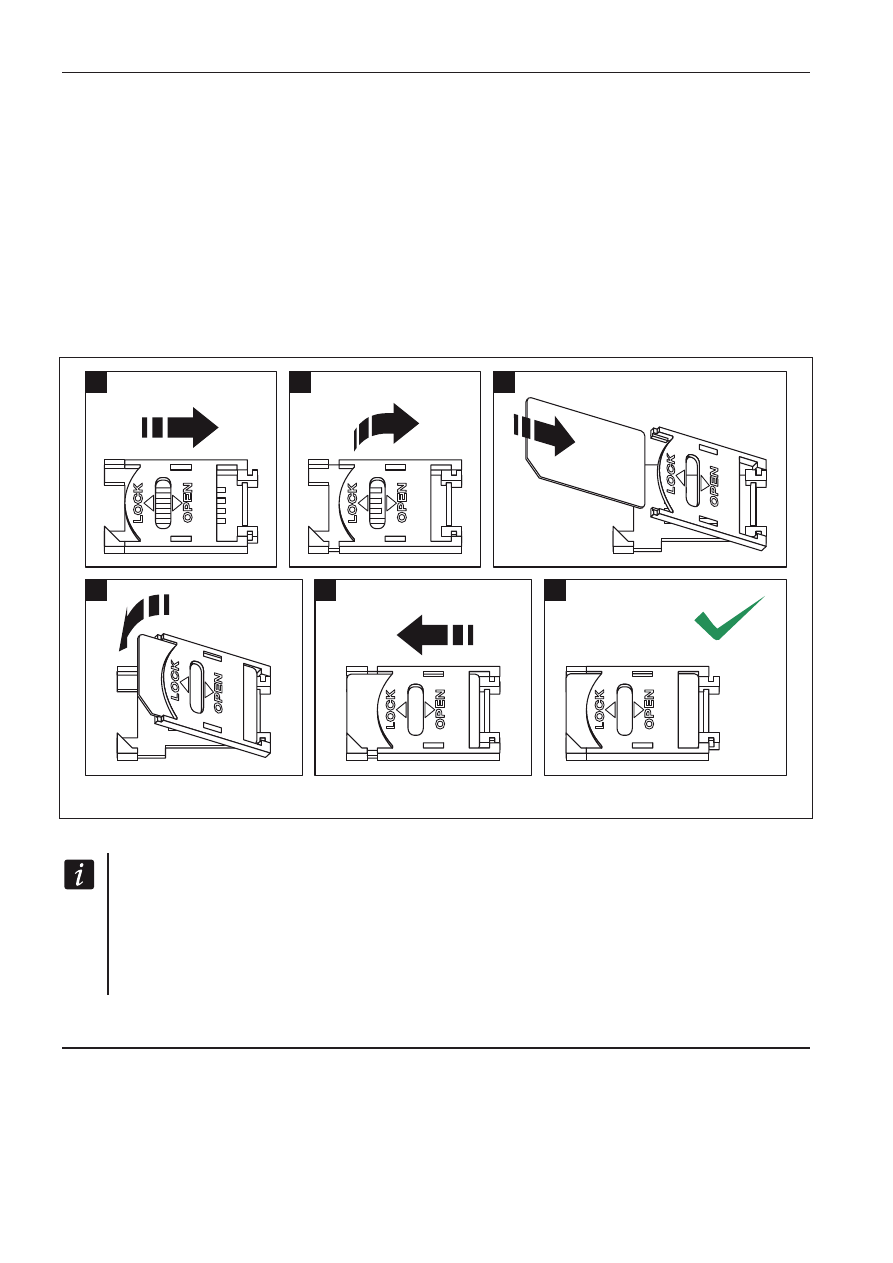

11. WáoĪyü kartĊ SIM do gniazda (patrz: rys. 9).

1

2

3

4

5

6

Rys. 9. Sposób montaĪu karty SIM.

12. Wáączyü zasilanie moduáu. Logowanie telefonu do sieci GSM moĪe potrwaü kilka minut.

Je

Ğli karta SIM nie przyjmie kodu PIN, pojawi siĊ najpierw komunikat „Záy PIN, dalej?

Czekaj…”, a nast

Ċpnie „Záy PIN, dalej? ESC=Stop” (w module GSM-5 dodatkowo

dioda STAT informuje, który kod PIN jest b

áĊdny). Kolejna próba uĪycia kodu PIN

nast

ąpi po 60 sekundach. Po trzeciej próbie uĪycia báĊdnego kodu PIN, karta SIM

zostanie zablokowana. Wprowadzenie kodu PUK i odblokowanie karty SIM mo

Īliwe

jest po prze

áoĪeniu jej do telefonu komórkowego.

6. Programowanie

Moduá moĪe zostaü skonfigurowany przy pomocy przycisków znajdujących siĊ na páytce

elektroniki lub komputera z odpowiednim oprogramowaniem (lokalnie i zdalnie).

background image

SATEL

GSM-4/GSM-5

15

6.1

Tryb serwisowy

Programowanie moduáu przy pomocy przycisków na páytce elektroniki odbywa siĊ dziĊki

funkcjom serwisowym, dostĊpnym w menu trybu serwisowego. W celu uruchomienia trybu

serwisowego naleĪy jednoczeĞnie wcisnąü i przytrzymaü przyciski CHANGE i NEXT. JeĪeli

moduá tego wymaga, naleĪy wprowadziü hasáo umoĪliwiające dostĊp do trybu serwisowego

(patrz: „Hasáo serwisowe” s. 28).
JeĪeli przez okoáo 1 minutĊ nie zostanie naciĞniĊty Īaden z przycisków, moduá

automatycznie wyjdzie z trybu serwisowego.

Gdy uruchomiony jest tryb serwisowy, nie mo

Īna sterowaü wejĞciami oraz wyjĞciami

przy pomocy przycisków.

6.1.1 Menu trybu serwisowego

Funkcje dotycz

ące wyáącznie moduáu GSM-5 zostaáy wyróĪnione biaáym tekstem na

czarnym tle.

Koniec serwisu
Hasáo serwisowe
Czas braku lin.
Czas braku GSM
Czas dzwonienia
Wyá.nap.l.tel.
PokaĪ aw.l.tel.
PokaĪ wyb.num.
Kontrola sygn.
CLIP -> numer
Dowolne numery
Sygnaá marszr.
GSM podstawowy
Przeá. gdy awar.
FLASH – GSM/lin
Nr FLASH
Nr wyjĞciowy 1
Nr wyjĞciowy 2
Nr wyjĞciowy 3
Nr wyjĞciowy 4
Prefix staáy 1
Prefix staáy 2
Prefix staáy 3
Prefix staáy 4
Prefix usuwany
Prefix dodawany
Dozwolone tel.

Pocz.nr tel. 1
Pocz.nr tel. 2
...

background image

GSM-4/GSM-5

SATEL

16

Pocz.nr tel.32

Powiadamianie

Nr tel.do pow.1
Nr tel.do pow.2
Nr tel.do pow.3
Nr tel.do pow.4
Kom.x2 dla nr 1
Kom.x2 dla nr 2
Kom.x2 dla nr 3
Kom.x2 dla nr 4
IloĞü prób nr 1
IloĞü prób nr 2
IloĞü prób nr 3
IloĞü prób nr 4
Potw. CLIP nr 1
Potw. CLIP nr 2
Potw. CLIP nr 3
Potw. CLIP nr 4
SMS nieud.pow.1
SMS nieud.pow.2
SMS nieud.pow.3
SMS nieud.pow.4
SMS narusz. IN1
SMS narusz. IN2
SMS narusz. IN3
SMS narusz. IN4
SMS aw.l.telef.
SMS kon.nar.IN1
SMS kon.nar.IN2
SMS kon.nar.IN3
SMS kon.nar.IN4
SMS k.aw.l.tel.
SMS tr.testowa
Stan w SMS tst.
TL ok, pow.z w1
TL ok, pow.z w2
TL ok, pow.z w3
TL ok, pow.z w4
IN1 -> Telefon.
IN2 -> Telefon.
IN3 -> Telefon.
IN4 -> Telefon.
Aw.l. -> Telef.
KN.IN1 -> Tel.

background image

SATEL

GSM-4/GSM-5

17

KN.IN2 -> Tel.
KN.IN3 -> Tel.
KN.IN4 -> Tel.
Powr.l. -> Tel.
Tr.Tst. -> Tel.
CLIP -> Tel.
Okres tr. test.
Losowy 1. okres
Priorytet pow.
DĨwiĊki powiad.

Ster. z tel. pow.
Ster. z tel. doz.
Sterowanie SMS

SMS zablok. IN1
SMS zablok. IN2
SMS zablok. IN3
SMS zablok. IN4
SMS zablok.wsz.
SMS odblok. IN1
SMS odblok. IN2
SMS odblok. IN3
SMS odblok. IN4
SMS odblok.wsz.
SMS zaáącz. OT1
SMS zaáącz. OT2
SMS zaáącz. OT3
SMS wyáącz. OT1
SMS wyáącz. OT2
SMS wyáącz. OT3
SMS przeá. OT1
SMS przeá. OT2
SMS przeá. OT3
SMS wyá. OT123
SMS zaá. OT123
SMS spraw.We/Wy
SMS „serwis”
SMS „uĪytkown.”
SMS format mod.
SMS okr.tr.tst.
SMS zmieĔ tel.1
SMS zmieĔ tel.2
SMS zmieĔ tel.3
SMS zmieĔ tel.4
SMS restart

background image

GSM-4/GSM-5

SATEL

18

SMS kodów USSD
Przek. niezn. SMS

Sterowanie DTMF

DTMF zablok.IN1
DTMF zablok.IN2
DTMF zablok.IN3
DTMF zablok.IN4
DTMF zablok.wsz
DTMF odblok.IN1
DTMF odblok.IN2
DTMF odblok.IN3
DTMF odblok.IN4
DTMF odblok.wsz
DTMF sprawdz.We
DTMF zaáącz.OT1
DTMF zaáącz.OT2
DTMF zaáącz.OT3
DTMF wyáącz.OT1
DTMF wyáącz.OT2
DTMF wyáącz.OT3
DTMF przeá. OT1
DTMF przeá. OT2
DTMF przeá. OT3
DTMF wyá. OT123
DTMF zaá. OT123
DTMF sprawdz.Wy

Sterowanie CLIP

CLIP1 – nr tel.
CLIP1 -> WyjĞcia
CLIP2 – nr tel.
CLIP2 -> WyjĞcia
CLIP3 – nr tel.
CLIP3 -> WyjĞcia
CLIP4 – nr tel.
CLIP4 -> WyjĞcia

WejĞcia/WyjĞcia

Typ wejĞcia IN1
Typ wejĞcia IN2
Typ wejĞcia IN3
Typ wejĞcia IN4
CzuáoĞü IN1
CzuáoĞü IN2
CzuáoĞü IN3
CzuáoĞü IN4

background image

SATEL

GSM-4/GSM-5

19

Powrót IN1
Powrót IN2
Powrót IN3
Powrót IN4
IN1 blokowaü po
IN2 blokowaü po
IN3 blokowaü po
IN4 blokowaü po
Autoreset IN1
Autoreset IN2
Autoreset IN3
Autoreset IN4
Czas blok. IN1
Czas blok. IN2
Czas blok. IN3
Czas blok. IN4
IN1 blok.rĊczn.
IN2 blok.rĊczn.
IN3 blok.rĊczn.
IN4 blok.rĊczn.
Wej. blokujące
Wej. blokowane
Czas dziaá. OT1
Czas dziaá. OT2
Czas dziaá. OT3
OT2 – aw.monit.
OT3 – aw.l.tel.
OT4 – tylko GSM
IN1 -> WyjĞcia
IN2 -> WyjĞcia
IN3 -> WyjĞcia
IN4 -> WyjĞcia
Nr sterujący
Wyj. sterowalne

Aktual. firmware

SMS firmware
Adres serwera
Port serwera
Dowolny adres
Aktual.po rest.
Aktual.okresowo
SMS firmw. ok.
SMS firmw. brak
SMS firmw. báąd

background image

GSM-4/GSM-5

SATEL

20

Programow.GPRS

SMS prog.GPRS
Adres serwera
Port serwera
Dowolny adres
Klucz program.

Program.DloadX

SMS progr.cent.
Adres serwera
Port serwera
Dowolny adres
Poáącz.kodowane
Klucz DloadX

Program.GuardX

SMS progr.cent.
Adres serwera
Port serwera
Dowolny adres
Klucz GuardX

Opcje GSM

Kod PIN

Kod PIN SIM2

Obsáugiwaü SIM2

Czas z sieci

Czas blok.SIM1

Czas przeá.SIM1
Czas blok.SIM2

Czas przeá.SIM2

Pasma GSM

Pasma GSM SIM2

Nr stacji pager
Nr centrum SMS
Nr cent. miĊdz.

Nr centrum SIM2

Nr cSIM2 miĊdz

Nr potw. SMS
Prefix do SMS
PodĞwietlenie
Ustawienia GPRS

Monitorowanie
Bufor. zdarzeĔ
Test wszystkimi mediami
Media monit.st1
Media monit.st2

background image

SATEL

GSM-4/GSM-5

21

APN
UĪytkownik
Hasáo
DNS

APN SIM2

UĪytkownik SIM2

Hasáo SIM2

DNS SIM2

Tst.poá.INTEGRA
Adres stacji 1
Port stacji 1
Klucz stacji 1
Klucz GPRS 1
Id.sys.do st.1
Adres stacji 2
Port stacji 2
Klucz stacji 2
Klucz GPRS 2
Id.sys. do st.2
Nr tel.stacji 1
Nr tel.stacji 2
Nr tel.CSD st.1
Nr tel.CSD st.2
Nr tel.SMS st.1
Nr tel.SMS st.2
Format SMS st.1
Format SMS st.2
DáugoĞü potw.
IloĞü prób
Tel.awaria mon.
SMS awaria mon.
Kod narusz. IN1
Kod narusz. IN2
Kod narusz. IN3
Kod narusz. IN4
Kod k.nar. IN1
Kod k.nar. IN2
Kod k.nar. IN3
Kod k.nar. IN4
Kod awarii l.t.
Kod k.aw.l.tel.
Kod tr.testowej

Autorestart
Fax/Modem

background image

GSM-4/GSM-5

SATEL

22

Format modemu
Ident. GSM
DĨwiĊk po SMS
PrĊdkoĞü RS
Test BTS

Skasuj wszystko

6.1.2 Opis funkcji dostĊpnych tylko w trybie serwisowym

[Koniec serwisu] – zakoĔczenie trybu serwisowego.
[Test BTS] – po wybraniu funkcji, na wyĞwietlaczu moduáu z wbudowanym telefonem GSM

u-blox LEON-G100 pojawią siĊ nastĊpujące informacje dotyczące sieci GSM:
MCC, MNC, LAC, CI
gdzie:

MCC (Mobile Country Code) – kod kraju (np. 260 – Polska);
MNC (Mobile Network Code) – kod operatora (np. dla Polski: 01 – Plus; 02 – T-Mobile;
03 – Orange; 06 i 98 – Play; 07 – Netia);
LAC (Location Area Code) – numer obszaru przywoáaĔ;
CI (Cell Identity) – identyfikator komórki w systemach telekomunikacyjnej áącznoĞci

bezprzewodowej.

6.1.3 Wprowadzanie danych przy pomocy przycisków

Wprowadzane dane prezentowane są na wyĞwietlaczu. Sposób programowania zaleĪy od

typu danych wprowadzanych przy pomocy funkcji serwisowej. Patrz teĪ rozdziaá „Przyciski”

s. 12.

Programowanie opcji

Na koĔcu linii, po prawej stronie, znajduje siĊ symbol informujący, czy opcja jest wáączona –

, czy nie – . NaciĞniĊcie przycisku NEXT lub CHANGE powoduje zmianĊ wyĞwietlanego

aktualnie symbolu na drugi.

Wprowadzanie znaków

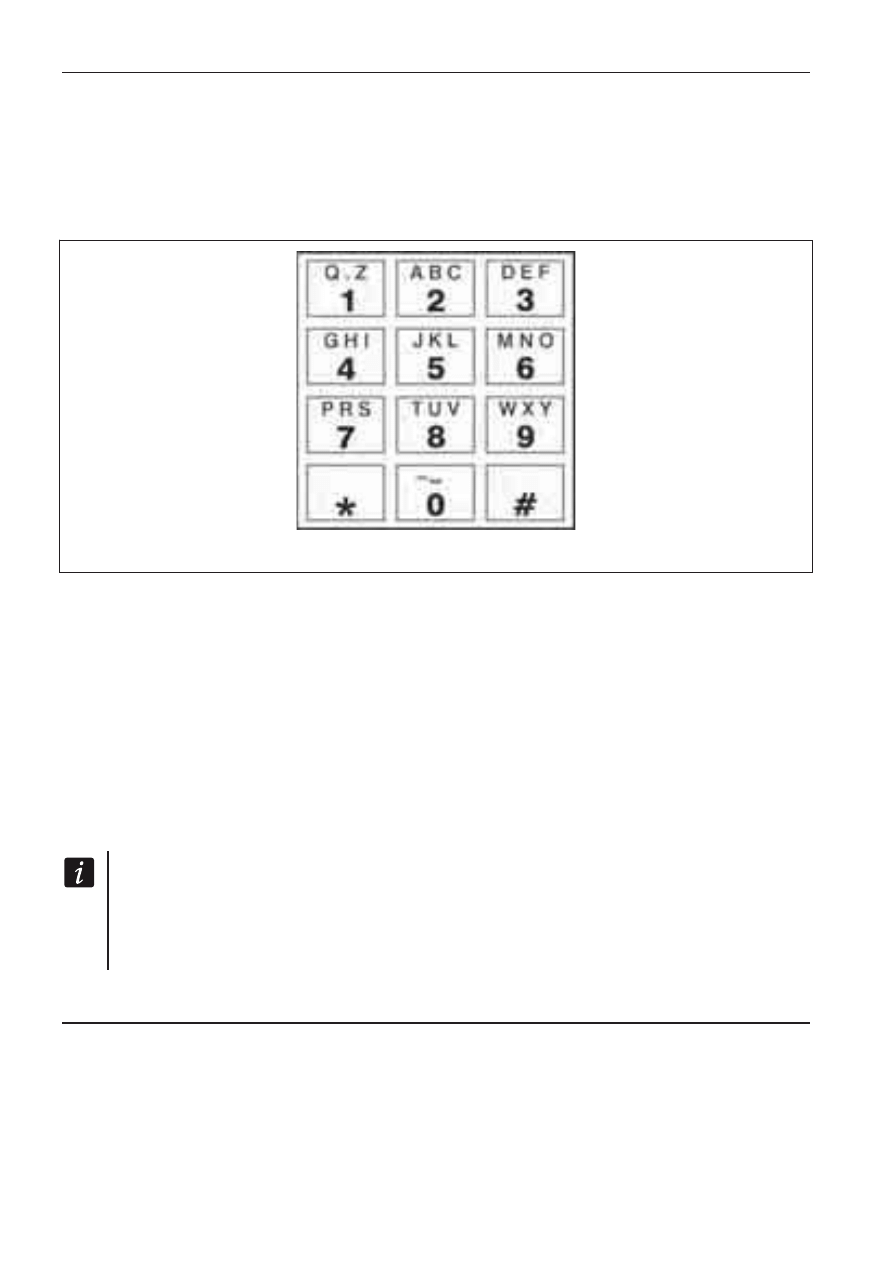

W funkcjach, w których naleĪy wprowadziü znaki alfanumeryczne, na wyĞwietlaczu miga

kursor wskazujący pole, które moĪna edytowaü. Przycisk NEXT sáuĪy do przesuniĊcia

kursora w prawo o jedną pozycjĊ lub powrót do pierwszej pozycji z lewej strony

wprowadzanej danej. Przycisk CHANGE pozwala zmieniü wyĞwietlany znak. NaleĪy go

przyciskaü tak dáugo, aĪ pojawi siĊ Īądany znak.
Dane zostaną zapisane w module po naciĞniĊciu przycisku OK. Przycisk ESC umoĪliwia

wyjĞcie z funkcji bez zapisania zmian.
Jednoczesne naciĞniĊcie przycisków CHANGE i NEXT pozwala na skasowanie za jednym

razem caáej wartoĞci zaprogramowanej dla danego parametru.

6.2

Program D

LOAD

10

Do programowania i konfiguracji moduáu GSM-4 w wersji 4.14 i moduáu GSM-5 w wersji 5.14

wymagany jest program D

LOAD

10 w wersji 1.00.039. Program dodawany jest bezpáatnie do

urządzenia. Komunikacja miĊdzy programem a moduáem moĪe odbywaü siĊ lokalnie lub

zdalnie. Moduá z ustawieniami fabrycznymi moĪe byü programowany tylko lokalnie.
Plik instalacyjny programu znajduje siĊ na páycie CD doáączonej do moduáu. MoĪna go

równieĪ pobraü ze strony www.satel.pl. Program D

LOAD

10 moĪna zainstalowaü na

komputerach z systemem operacyjnym Windows XP/VISTA/7.

background image

SATEL

GSM-4/GSM-5

23

DostĊp do programu chroniony jest hasáem. Przy pierwszym uruchomieniu programu dostĊp

uzyskuje siĊ na podstawie hasáa fabrycznego: 1234 (hasáa fabrycznego nie trzeba wpisywaü,

wystarczy kliknąü na przycisk „OK”).

Zaleca si

Ċ zmianĊ fabrycznego hasáa dostĊpu do programu. MoĪe byü zmienione na

dowolny ci

ąg 16 znaków alfanumerycznych.

6.2.1 Programowanie lokalne

1. Poáączyü port RS-232 moduáu z portem szeregowym COM komputera (patrz: rys. 10).

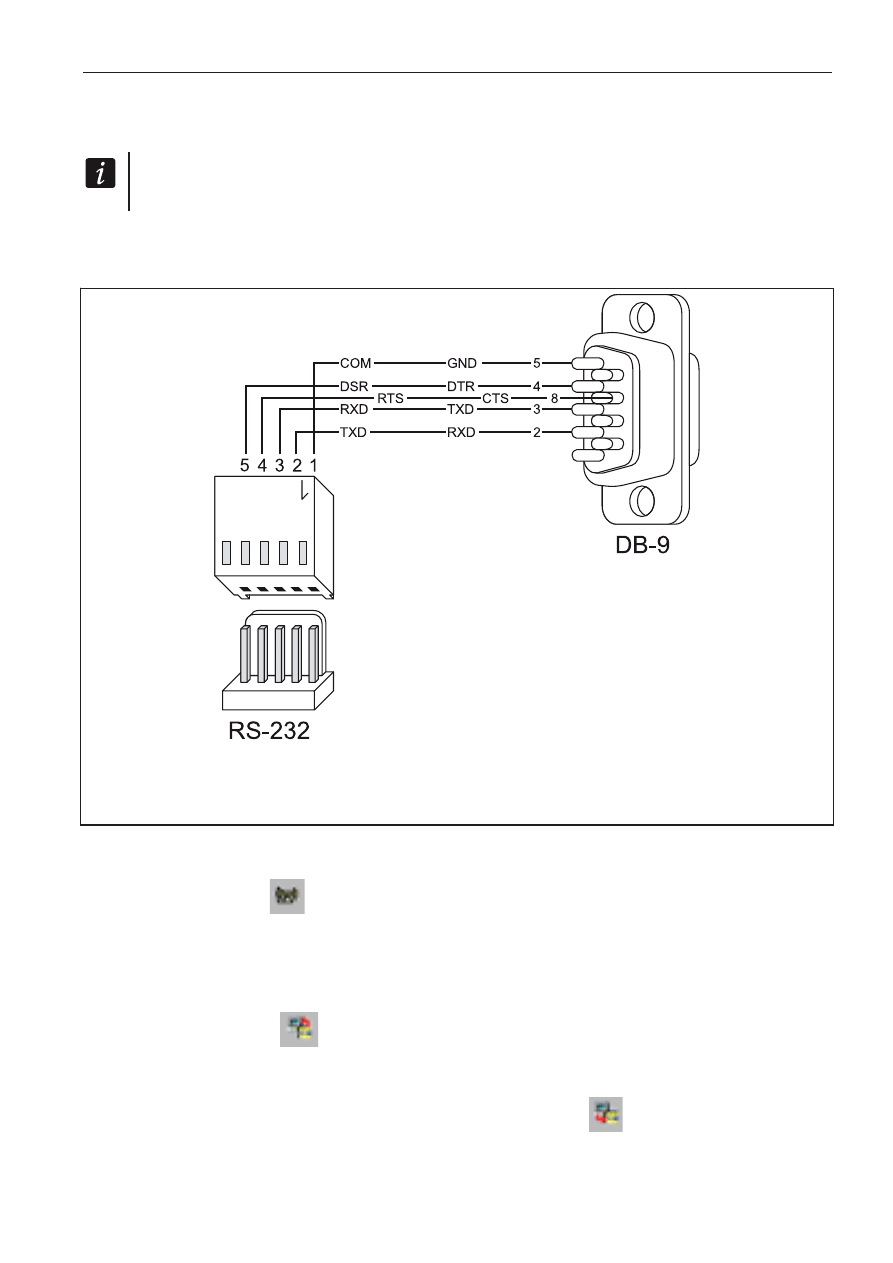

Rys. 10. Sposób podáączenia komputera do portu RS-232 moduáu. Po lewej wtyk PIN-5

podáączany do záącza w module. Po prawej wtyk ĪeĔski DB-9 od strony punktów

lutowniczych. Gotowy kabel oferowany jest w zestawie DB9F/RJ-KPL.

2. W programie D

LOAD

10 w menu „Plik” najpierw wybraü „Nowy”, a nastĊpnie „Moduá GSM”

(patrz: rys. 11).

3. Kliknąü na przycisk

. Otworzy siĊ okno „Konfiguracja”.

4. Wskazaü port komputera, do którego podáączony zostaá moduá (patrz: rys. 12).
5. Kliknąü na przycisk „OK”.
6. W polu „Identyfikator GSM” w zakáadce „GSM-4” / „GSM-5” wpisaü domyĞlną wartoĞü

AAAAAA (jeĪeli áączymy siĊ z moduáem z ustawieniami fabrycznymi).

7. Kliknąü na przycisk

. Zostaną odczytane dane z moduáu. Nawiązanie komunikacji

zostanie zasygnalizowane w oknie programu odpowiednim komunikatem.

8. Zaprogramowaü odpowiednie parametry dla moduáu.

9. Zapisaü wprowadzone dane do moduáu klikając na przycisk

.

background image

GSM-4/GSM-5

SATEL

24

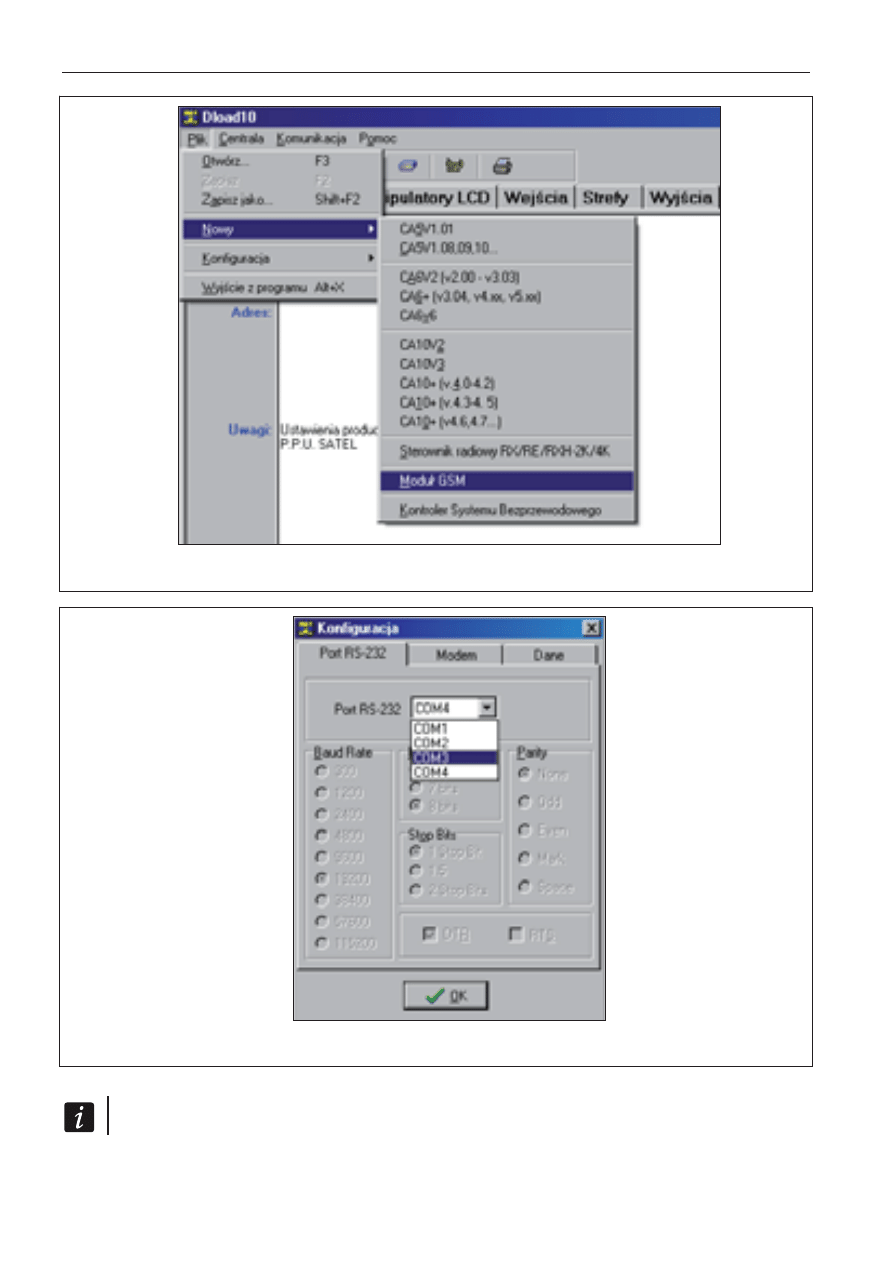

Rys. 11. Wybór moduáu GSM po uruchomieniu programu D

LOAD

10.

Rys. 12. Okno „Konfiguracja”.

10. Zaprogramowane dane moĪna zapisaü w postaci pliku na dysku komputera.

Po zako

Ĕczeniu programowania naleĪy odáączyü kabel áączący moduá z komputerem.

background image

SATEL

GSM-4/GSM-5

25

6.2.2 Programowanie zdalne

.2.2 Programowanie zdalne

Podczas programowania zdalnego moduá nie bĊdzie realizowaü Īadnych innych

Podczas programowania zdalnego moduá nie bĊdzie realizowaü Īadnych innych

funkcji wymagających uĪycia telefonu GSM.

Programowanie zdalne moĪliwe jest po zaprogramowaniu:

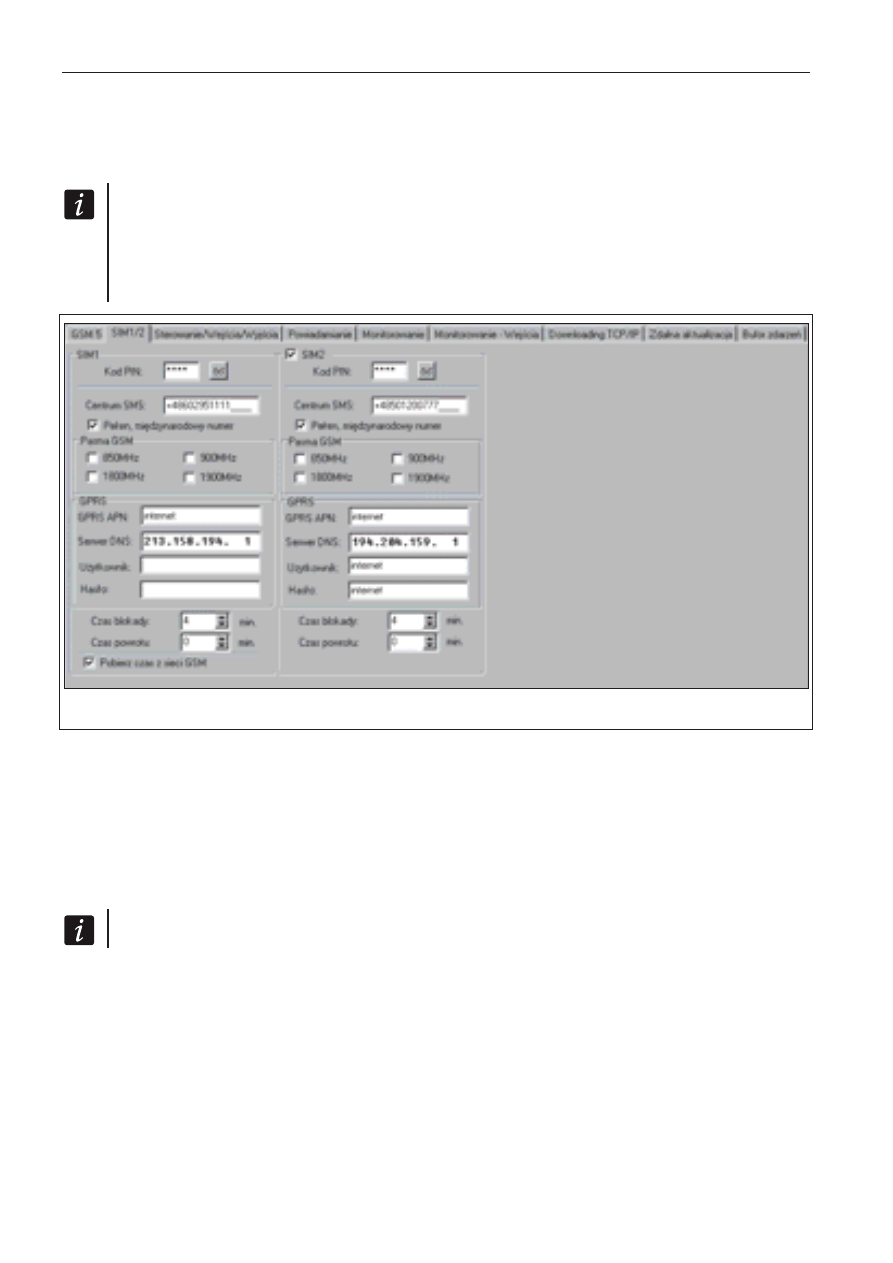

x w zakáadce „SIM 1/2”:

kodu PIN karty SIM (jeĞli karta wymaga podania kodu PIN);
nazwy punktu dostĊpu (APN) dla poáączenia Internet GPRS (pole „GPRS APN”);
adresu IP serwera DNS (pole „Serwer DNS”), którego ma uĪywaü moduá (adresu

serwera DNS nie trzeba programowaü, jeĪeli adres komputera zostanie wpisany

w postaci adresu IP, a nie nazwy);

nazwy uĪytkownika dla poáączenia Internet GPRS (pole „UĪytkownik”);
hasáa dla poáączenia Internet GPRS (pole „Hasáo”);

x w zakáadce „Downloading TCP/IP”:

treĞü polecenia sterującego inicjującego poáączenie z komputerem (pole „SMS

inicjujący”);

adresu komputera, z którego ma byü programowany zdalnie moduá (pole „Adres

serwera”);

czy moduá moĪe áączyü siĊ z komputerem, którego adres podany zostanie

w wiadomoĞci SMS (opcja „Adres serwera z SMS”);

numeru portu, na którym ma siĊ odbywaü komunikacja miĊdzy komputerem

a moduáem;

klucza D

LOAD

10.

Parametry GPRS dla operatorów GSM w Polsce zosta

áy podane w tabeli na s. 64.

Komputer, na którym uruchomiony zostanie program D

LOAD

10, musi mieü tzw. adres

publiczny (adres widziany bezpoĞrednio w Internecie przez wszystkich).
W celu nawiązania komunikacji miĊdzy moduáem a komputerem naleĪy:
1. Uruchomiü program D

LOAD

10.

2. Wybraü w menu „Komunikacja” opcjĊ „TCP/IP”. W oknie, które siĊ otworzy, wyĞwietlona

zostanie informacja o aktywowaniu serwera (patrz: rys. 13).

3. Na numer telefonu GSM moduáu wysáaü wiadomoĞü SMS zawierającą polecenie sterujące

uruchamiające komunikacjĊ z programem D

LOAD

10 (funkcja „SMS prog.GPRS”

w podmenu „Programow.GPRS”). Moduá poáączy siĊ z komputerem, którego adres

zaprogramowany jest w module.

Je

Īeli w module wáączona jest opcja „Dowolny adres” (podmenu „Programow.GPRS”),

wys

áaü moĪna wiadomoĞü o treĞci xxxxxx=aaaa:p. lub xxxxxx=aaaa:p=, gdzie

„xxxxxx” to zaprogramowane w module polecenie steruj

ące uruchamiające

komunikacj

Ċ z programem D

LOAD

10

(funkcja

„SMS prog.GPRS” w podmenu

„Programow.GPRS”), „aaaa” to adres komputera, z którym modu

á ma nawiązaü

komunikacj

Ċ, podany w postaci adresu IP lub w formie nazwy, a „p” to numer portu

w sieci, na którym ma si

Ċ odbywaü komunikacja z programem D

LOAD

10. Modu

á

po

áączy siĊ z komputerem, którego adres podany zostaá w

wiadomo

Ğci SMS

(zaprogramowany w module GSM adres komputera zostanie zignorowany). Je

Īeli

w wiadomo

Ğci SMS polecenie sterujące zostanie podane poprawnie, a pozostaáe dane

b

áĊdnie, adres oraz port serwera, z którym ma zostaü uruchomiona komunikacja,

zostan

ą pobrane z ustawieĔ zaprogramowanych w module.

background image

GSM-4/GSM-5

SATEL

26

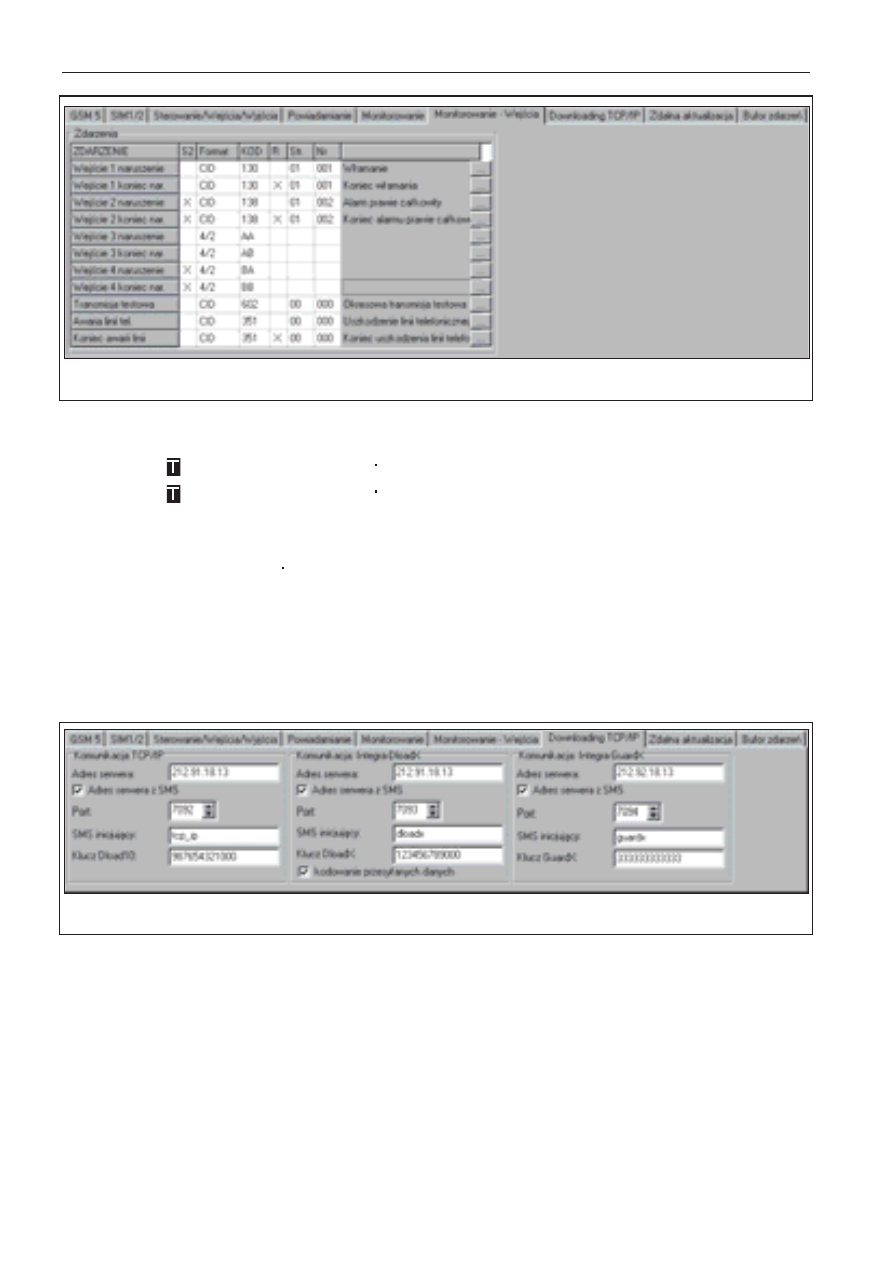

Rys. 13. Okno „TCP/IP”.

6.2.3 Menu gáówne programu Dload10

Rys. 14. Menu gáówne programu D

LOAD

10.

ObjaĞnienia do rysunku 14:
1 - typ moduáu GSM.
2 - wersja programu moduáu (numer wersji i data kompilacji).
3 - informacja o stanie komunikacji miĊdzy moduáem a programem.
4 - czas i data wedáug zegara w module. Podczas logowania do sieci, moduá aktualizuje te

dane automatycznie, jeĪeli operator, z którego usáug korzysta moduá, oferujĊ taką

funkcjĊ i wáączona jest opcja „Czas z sieci”.

5 - informacja o stanie analogowej linii telefonicznej.
6 - informacja o stanie telefonu GSM (z podstawową kartą SIM).
7 - poziom sygnaáu odbieranego przez antenĊ GSM.
8 - informacja o stanie wejĞü i wyjĞü (identyczna, jak na wyĞwietlaczu LCD moduáu – patrz

s. 11).

Przyciski:

Zdarzenia – przycisk otwiera zakáadkĊ „Bufor zdarzeĔ”.

Odczyt – przycisk umoĪliwia odczytanie danych z moduáu.

Zapis – przycisk umoĪliwia zapisanie danych do moduáu.

Przerwij transmisjĊ – przycisk umoĪliwia przerwanie odczytu / zapisu danych.

background image

SATEL

GSM-4/GSM-5

27

Odczyt zdarzeĔ – przycisk umoĪliwia odczytanie pamiĊci zdarzeĔ.

Tryb ON-LINE – przycisk otwiera okno, w którym moĪna zablokowaü / odblokowaü

wejĞcia oraz zaáączyü / wyáączyü wyjĞcia moduáu.

Konfiguracja – przycisk otwiera okno „Konfiguracja”.

WyjĞcie z programu – przycisk umoĪliwia zamkniĊcie programu.

6.2.4 Pasek stanu

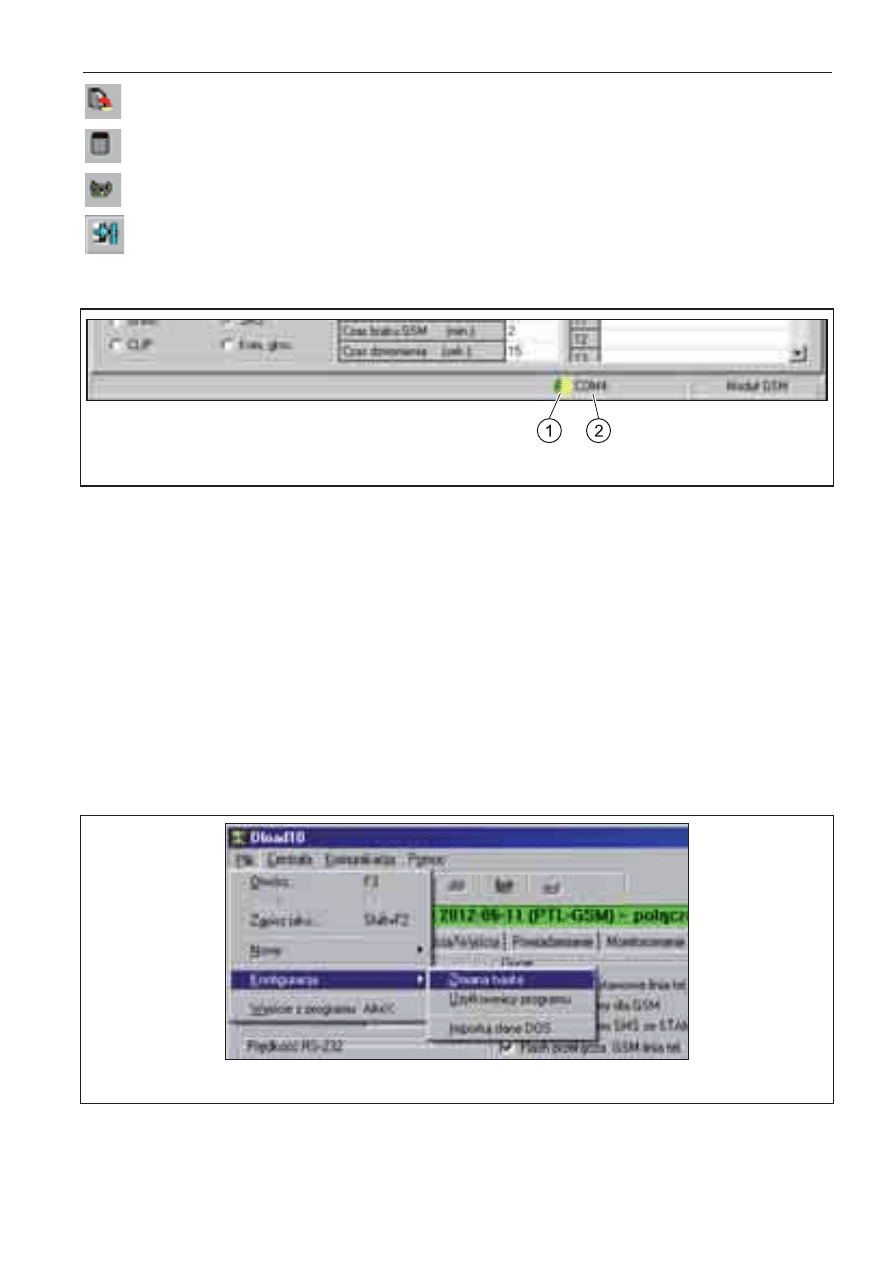

Rys. 15. Pasek stanu w programie D

LOAD

10.

ObjaĞnienia do rysunku 15:
1 - ikona informująca o stanie komunikacji z moduáem:

– kolor zielony – gotowoĞü do przesyáania danych;
– kolor zielony na przemian z kolorem Īóátym – przesyáanie danych;
– kolor szary – wyáączony port COM.
KlikniĊcie na przycisk z ikoną w przypadku komunikacji za poĞrednictwem portu

RS-232 – wáącza / wyáącza port COM.

2 - informacja o sposobie komunikacji z moduáem:

– COMn (n = numer portu COM) – komunikacja za poĞrednictwem portu RS-232;
– TCP/IP – komunikacja przy wykorzystaniu technologii GPRS.

6.2.5 Zmiana hasáa dostĊpu do programu

1. W menu „Plik” wybraü „Konfiguracja”, a nastĊpnie „Zmiana hasáa” (patrz: rys. 16).

Rys. 16. Funkcje dotyczące dostĊpu do programu D

LOAD

10.

2. Wprowadziü dotychczasowe hasáo dostĊpu do programu i kliknąü na przycisk „OK”.
3. Wprowadziü nowe hasáo dostĊpu do programu i kliknąü na przycisk „OK”.
4. Powtórnie wprowadziü nowe hasáo dostĊpu do programu i kliknąü na przycisk „OK”.

background image

GSM-4/GSM-5

SATEL

28

Program pozwala na uzyskanie dostĊpu na podstawie dodatkowych haseá, które moĪna

zaprogramowaü i dla których okreĞliü moĪna uprawnienia (w menu „Plik” wybraü polecenie

„Konfiguracja”, a nastĊpnie „UĪytkownicy programu” – patrz: rys. 16).

6.2.6 Zakáadka „GSM-4 / GSM-5”

W nawiasach kwadratowych podane zosta

áy nazwy funkcji prezentowane na

wy

Ğwietlaczu moduáu.

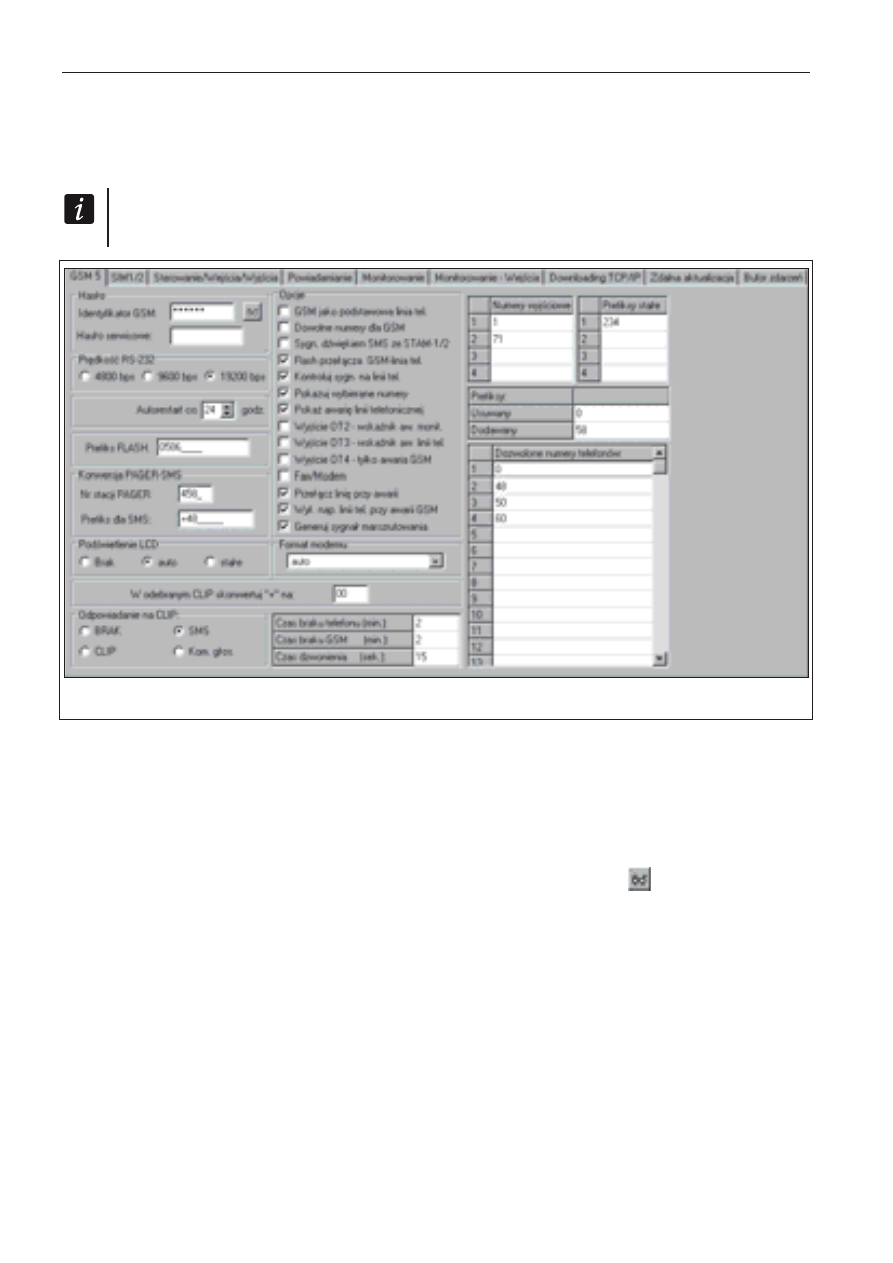

Rys. 17. Zakáadka „GSM-5” w przypadku moduáu GSM-5.

Hasáo

Identyfikator GSM [Ident. GSM] – ciąg do 6 znaków alfanumerycznych identyfikujących

moduá podczas komunikacji z programem D

LOAD

10. Poáączenie miĊdzy programem

a moduáem moĪna ustanowiü tylko wówczas, gdy identyfikatory w programie i w module są

zgodne. Moduá z ustawieniami fabrycznymi ma zaprogramowaną wartoĞü AAAAAA. Po

nawiązaniu áącznoĞci moĪna ją zmieniü i zapisaü w urządzeniu. Wprowadzona wartoĞü
jest widoczna po klikniĊciu wskaĨnikiem myszki na przycisk

. Identyfikator jest

wykorzystywany równieĪ podczas komunikacji ze stacją monitorującą STAM-1 / STAM-2.

Hasáo serwisowe – ciąg do 8 cyfr umoĪliwiający uzyskanie dostĊpu do trybu serwisowego.

JeĞli hasáo jest zaprogramowane, przy próbie uruchomienia trybu serwisowego w module,

naleĪy je wpisaü (patrz: s. 22), gdy na wyĞwietlaczu pojawi siĊ komunikat „Hasáo

serwisowe”. W przypadku, gdy hasáo jest nieznane albo niepoprawne, do trybu

serwisowego moĪna wejĞü dopiero po przywróceniu ustawieĔ fabrycznych (komunikat

„Skasowaü wszystko (123=Tak)”).

Inne parametry

PrĊdkoĞü RS-232 [PrĊdkoĞü RS] – szybkoĞü przesyáania danych przez port RS-232.
Autorestart co [Autorestart] – moĪna zaprogramowaü czas, po którym nieuĪywany moduá

zrestartuje telefon. Wprowadziü moĪna od 1 do 25 godzin. Jako uĪywanie moduáu naleĪy

rozumieü:

odebranie poáączenia wychodzącego z moduáu,

background image

SATEL

GSM-4/GSM-5

29

pojawienie siĊ sygnaáu poáączenia przychodzącego,
odebranie potwierdzenia wysáania wiadomoĞci SMS przez moduá,
odebranie wiadomoĞci SMS,
przesyáanie danych przez moduá pracujący jako modem zewnĊtrzny.

Pierwszy restart telefonu nastąpi po upáywie zaprogramowanego czasu od chwili zapisania

ustawieĔ w module.

Prefiks FLASH [Nr FLASH] – ciąg do 4 cyfr zaprogramowanych jako prefiks do przeáączania

z podstawowego toru áącznoĞci na zapasowy. JeĞli bĊdzie poprzedzaü numer telefonu,

moduá przeáączy siĊ na odpowiedni tor áącznoĞci. W centrali alarmowej po prefiksie,

a przed numerami telefonów naleĪy zaprogramowaü pauzĊ, wpisując znak E lub F.

Konwersja PAGER-SMS

Nr stacji PAGER [Nr stacji pager] – numer, po którego wybraniu przez urządzenie

podáączone do wyjĞcia linii telefonicznej moduá bĊdzie symulowaá stacjĊ pager. Dalsza

czĊĞü wybieranego numeru zostanie potraktowana jako numer telefonu komórkowego, na

który wiadomoĞü typu PAGER przesáana zostanie w formie wiadomoĞci SMS. Numer stacji

pager moĪe skáadaü siĊ maksymalnie z 4 cyfr.

Zaprogramowany numer musi by

ü niepowtarzalny i nie moĪe pokrywaü siĊ z Īadnym

innym zaprogramowanym w module.

Prefiks dla SMS [Prefix do SMS] – numer kierunkowy kraju (+48 dla Polski), który naleĪy

zaprogramowaü, jeĪeli w centrali alarmowej numery telefonów komórkowych dla

powiadamiania typu PAGER nie są nim poprzedzone.

PodĞwietlenie LCD [PodĞwietlenie]

MoĪna wybraü sposób podĞwietlenia wyĞwietlacza (brak, auto lub staáe).

Opcje

GSM jako podstawowa linia tel. [GSM podstawowy] – jeĪeli opcja jest wáączona, telefon

GSM moduáu jest podstawowym torem áącznoĞci dla urządzeĔ podáączonych do wyjĞcia

linii telefonicznej. Gdy opcja jest wyáączona, podstawowym torem áącznoĞci jest

analogowa linia telefoniczna.

Dowolne numery dla GSM [Dowolne numery] – wáączenie opcji pozwoli na realizowanie

poáączeĔ przez telefon GSM moduáu na dowolne numery. JeĞli opcja jest wyáączona, przez

telefon GSM moĪna wykonywaü poáączenia tylko na numery telefonów, których

początkowe cyfry lub caáe numery są zaprogramowane w module (patrz: „Pocz.nr tel. 1–

32” s. 31).

Sygn. dĨwiĊkiem SMS ze STAM-1/2 [DĨwiĊk po SMS] – jeĪeli opcja jest wáączona, moduá

podáączony do stacji monitorującej sygnalizuje dĨwiĊkiem wysáanie wiadomoĞci SMS.

Flash przeáącza GSM – linia tel. [FLASH – GSM/lin] – jeĪeli opcja jest wáączona, moduá

reaguje na naciĞniĊcie klawisza FLASH na klawiaturze telefonu podáączonego do wyjĞcia

linii telefonicznej. Po podniesieniu sáuchawki i naciĞniĊcie klawisza FLASH moduá

przeáączy siĊ z podstawowej linii telefonicznej na zapasową. W przypadku, gdy linia

zapasowa bĊdzie uszkodzona, w sáuchawce bĊdzie sáychaü sygnaá zajĊtoĞci.

Kontroluj sygn. na linii tel. [Kontrola sygn.] – gdy opcja jest wáączona, po podniesieniu

sáuchawki przez urządzenie podáączone do wyjĞcia linii telefonicznej moduá sprawdza

obecnoĞü sygnaáu na wejĞciu linii telefonicznej. JeĪeli po upáywie okoáo 2 sekund nie

pojawi siĊ sygnaá ciągáy, poáączenie zostanie zrealizowane przez telefon GSM i moduá

zgáosi awariĊ analogowej linii telefonicznej.

Pokazuj wybierane numery [PokaĪ wyb.num.] jeĪeli opcja jest wáączona, wyĞwietlane są

numery wybierane przez urządzenia podáączone do wyjĞcia linii telefonicznej.

background image

GSM-4/GSM-5

SATEL

30

PokaĪ awariĊ linii telefonicznej [PokaĪ aw.l.tel.]jeĪeli opcja jest wáączona, w przypadku

awarii analogowej linii telefonicznej na wyĞwietlaczu pojawi siĊ komunikat „Brak linii tel.”.

WyjĞcie OT2 – wskaĨnik aw. monitorowania [OT2 – aw. monit.] – jeĪeli opcja jest

wáączona, wyjĞcie OT2 peáni funkcjĊ wskaĨnika awarii monitorowania.

WyjĞcie OT3 – wskaĨnik aw. linii tel. [OT3 – aw.l.tel.] – jeĪeli opcja jest wáączona, wyjĞcie

OT3 peáni funkcjĊ wskaĨnika awarii analogowej linii telefonicznej.

W przypadku w

áączenia opcji: „OT2 – aw. monit.” lub „OT3 – aw.l.tel.”, wybranym

wyj

Ğciem nie moĪna sterowaü.

WyjĞcie OT4 – tylko awaria GSM [OT4 – tylko GSM] – jeĪeli opcja jest wáączona, wyjĞcie

OT4 informuje tylko o problemie z zalogowaniem do sieci GSM. JeĪeli opcja jest

wyáączona, wyjĞcie informuje o problemie z zalogowaniem do sieci GSM i o awarii linii

telefonicznej. Problem z zalogowaniem do sieci GSM moĪe byü spowodowany:

brakiem karty SIM,
wprowadzeniem báĊdnego kodu PIN,
brakiem lub uszkodzeniem anteny,
niedostĊpnoĞcią sieci GSM (brak zasiĊgu),
uszkodzeniem telefonu.

Fax/modem – jeĪeli opcja jest wáączona, moduá moĪe byü uĪywany w charakterze modemu

zewnĊtrznego. Moduá rozpoczyna pracĊ w charakterze modemu po odebraniu komendy

AT, a koĔczy ją po zanikniĊciu sygnaáu DTR.

Opcji „Fax/modem” nie nale

Īy wáączaü, jeĞli moduá wspóápracuje z centralą INTEGRA

(centrala pod

áączona do portu RS-232 moduáu).

Przeáącz liniĊ przy awarii [Przeá.gdy awar.] – wáączenie opcji umoĪliwi automatyczne

przeáączenie moduáu na zapasowy tor áącznoĞci w przypadku awarii toru podstawowego.

Wyá. nap. linii tel. przy awarii GSM [Wyá.nap.l.tel.] – wáączenie opcji spowoduje wyáączenie

napiĊcia na zaciskach linii telefonicznej w przypadku awarii telefonu GSM.

Generuj sygnaá marszrutowania [Sygnaá marszr.] – jeĪeli opcja jest wáączona, zestawianie

poáączenia jest sygnalizowane dĨwiĊkiem.

Format modemu – standard transmisji odpowiedni dla modemu, z którym komunikuje siĊ

moduá GSM. Kod formatu naleĪy wpisywaü w postaci 2 cyfr, zgodnie z poniĪszą tabelą.

kod dla formatu

format modemu dla telefonu

GSM u-blox LEON-G100

00

auto

04

2400 bps V.22bis

05

2400 bps V.26ter

06

4800 bps V.32

07

9600 bps V.32

12

9600 bps V.34

68

2400 bps V.110/X.31 flag stuffing

70

4800 bps V.110/X.31 flag stuffing

71

9600 bps V.110/X.31 flag stuffing

Tabela 1. Kody dla formatu modemu w przypadku telefonu GSM u-blox LEON-G100.

CLIP

W odebranym CLIP skonwertuj „+” na: [CLIP -> numer] – moĪna wprowadziü cyfry, na

jakie zostanie zamieniony znak „+” w numerze telefonu, z którego realizowane jest
sterowanie wyjĞciami moduáu przy pomocy CLIP.

background image

SATEL

GSM-4/GSM-5

31

Odpowiadanie na CLIP [CLIP -> Tel.] – moduá oferuje funkcjĊ odpowiadania na CLIP, co

pozwala kontrolowaü jego dziaáanie. Podczas programowania dostĊpne są opcje:

BRAK [w trybie serwisowym: ] – brak odpowiedzi,
SMS [w trybie serwisowym: s] – odpowiedĨ w formie wiadomoĞci SMS o treĞci

„Transmisja testowa”,

CLIP [w trybie serwisowym: c] – odpowiedĨ w formie CLIP,
Kom. gáos. [w trybie serwisowym: v] – odpowiedĨ w formie komunikatu gáosowego.

Modu

á odpowiada tylko na CLIP z dozwolonych numerów telefonów (patrz: „Pocz.nr

tel. 1–32” s. 31).

Czasy

Czas braku telefonu (min.) [Czas braku lin.] – czas, po upáywie którego moduá

zasygnalizuje awariĊ analogowej linii telefonicznej. Zaprogramowaü moĪna wartoĞci od 0

do 99 minut. Zaprogramowanie wartoĞci 0 oznacza, Īe moduá nie zasygnalizuje awarii.

Czas braku GSM (min.) [Czas braku GSM] – czas, po upáywie którego moduá zasygnalizuje

awariĊ telefonu GSM. Zaprogramowaü moĪna wartoĞci od 0 do 99 minut.

Zaprogramowanie wartoĞci 0 oznacza, Īe moduá nie zasygnalizuje awarii.

Czas dzwonienia (sek.) [Czas dzwonienia] – czas, przez który przychodzące poáączenie

GSM moĪe zostaü odebrane przez urządzenie podáączone do wyjĞcia linii telefonicznej.

Po jego upáywie poáączenie zostanie odrzucone albo, jeĪeli zaprogramowane zostaáy kody

sterujące DTMF, moĪliwe bĊdzie sterowanie. Zaprogramowaü moĪna wartoĞci od 0 do 99

sekund. Zaprogramowanie wartoĞci 0 oznacza, Īe moduá nie bĊdzie odbieraá poáączeĔ.

Zaleca si

Ċ wyáączenie poczty gáosowej.

Numery telefonów

Numery telefonu mog

ą zawieraü maksymalnie 16 cyfr, a prefiksy – maksymalnie 8.

Numery wyjĞciowe [Nr wyjĞciowy 1–4] – jeĪeli numer wybierany przez urządzenie

podáączone do wyjĞcia linii telefonicznej bĊdzie zgodny z numerem wyjĞciowym, po

wybraniu ostatniej cyfry numeru wyjĞciowego moduá przejdzie do konwersji cyfr

nastĊpujących po nim i zrealizuje przy pomocy telefonu GSM poáączenie z numerem

wprowadzonym po numerze wyjĞciowym.

Prefiksy staáe [Prefix staáy 1–4] – początkowe cyfry numerów telefonów, które nie bĊdą

korygowane podczas realizowania poáączenia wychodzącego przez telefon GSM moduáu.

Prefiks usuwany [Prefix usuwany] – początkowe cyfry numerów telefonów, które zostaną

usuniĊte podczas realizowania poáączenia wykonywanego przez telefon GSM moduáu.

Prefiksy dodawany [Prefix dodawany] – ciąg cyfr, które zostaną dodane na początku

numeru telefonu podczas realizowania poáączenia wychodzącego przez telefon GSM

moduáu.

Dozwolone numery telefonów [Pocz.nr tel. 1–32] – moĪna zaprogramowaü 32 peáne

numery telefonów lub tylko ich początkowe cyfry (dowolną liczbĊ), z których i na które

bĊdzie moĪna dzwoniü przez telefon GSM. Numery naleĪy wprowadziü w taki sam

sposób, jak podczas wybierania numeru z telefonu komórkowego.

6.2.7 Zakáadka „SIM 1/2”

Moduá GSM-5 moĪe obsáugiwaü dwie karty SIM zarejestrowane u dwóch róĪnych operatorów

telefonii komórkowej. Karta SIM1 peáni rolĊ karty podstawowej, karta SIM2 – zapasowej.

background image

GSM-4/GSM-5

SATEL

32

Parametry kart SIM1 / SIM2

SIM2 [Obsáugiwaü SIM2] – gdy opcja jest wáączona, moduá obsáuguje dwie karty SIM (gdy

opcja jest wyáączona, tylko kartĊ SIM1).

Kod PIN SIM1 / SIM2 [Kod PIN / Kod PIN SIM2] – kod PIN karty SIM.

Wpisanie b

áĊdnego kodu moĪe spowodowaü zablokowanie karty SIM.

W przypadku, gdy w module b

Ċdą zamontowane 2 karty SIM i zostaną wprowadzone

nieprawid

áowe parametry dla karty SIM2 (np. báĊdny kod PIN), moduá poinformuje

o b

áĊdzie dopiero w momencie, kiedy przeáączy siĊ z gáównej karty na kartĊ SIM2.

Rys. 18. Zakáadka „SIM1/2” w przypadku moduáu GSM-5.

Centrum SMS SIM1 / SIM2 [Nr centrum SMS / Nr centrum SIM2] – numer telefoniczny

centrum zarządzającego wiadomoĞciami SMS. PoĞredniczy ono przy przesyáaniu

wiadomoĞci SMS. JeĪeli numer zostaá wpisany przez operatora do pamiĊci karty SIM

zamontowanej w urządzeniu, nie trzeba go wpisywaü. W takiej sytuacji moduá pobierze go

automatycznie. W przeciwnym razie wpisanie numeru jest konieczne, jeĪeli moduá ma

wysyáaü wiadomoĞci SMS. NaleĪy pamiĊtaü o tym, Īeby wpisany w module numer byá

odpowiedni dla sieci, w jakiej zarejestrowana zostaáa karta SIM (dla kaĪdej trzeba wpisaü

odpowiednie dane).

Numery centrum SMS dla operatorów GSM w Polsce zosta

áy podane w tabeli na s. 64.

Peáen, miĊdzynarodowy numer SIM1 / SIM2 [Nr cent. miĊdz. / Nr cSIM2 miĊdz.] – gdy

opcja jest wáączona, zaprogramowany numer telefoniczny centrum zarządzającego

wiadomoĞciami SMS musi byü peánym numerem miĊdzynarodowym.

Pasma GSM SIM1 / SIM2 [Pasma GSM / Pasma GSM SIM2] – zakres czĊstotliwoĞci,

w którym moĪe pracowaü zainstalowany w module telefon GSM (parametr dotyczy

moduáów z telefonem GSM u-blox LEON-G100). Do wyboru są nastĊpujące pasma:

850 MHz,
900 MHz,
1800 MHz,
1900 MHz.

background image

SATEL

GSM-4/GSM-5

33

MoĪna wybraü dowolną liczbĊ pasm. W przypadku wyboru wszystkich czterech lub
Īadnego, moduá uzna, Īe wszystkie czĊstotliwoĞci są dostĊpne i wybierze najbardziej

odpowiednią / odpowiednie.

Ustawienia GPRS

GPRS APN SIM1 / SIM2 [APN / APN SIM2] – nazwa punktu dostĊpu dla poáączenia Internet

GPRS.

Serwer DNS SIM1 / SIM2 [DNS / DNS SIM2] – adres IP serwera DNS, którego ma uĪywaü

moduá. Adres serwera DNS jest niezbĊdny w przypadku przesyáania danych w technologii

GPRS, gdy adres urządzenia, z którym moduá ma siĊ poáączyü (stacja monitorująca,

komputer z programem D

LOAD

10), podany zostaá w formie nazwy. JeĪeli wszystkie adresy

podane zostaną w formie adresu IP (4 liczby dziesiĊtne oddzielone kropkami), adresu

serwera DNS nie trzeba programowaü.

UĪytkownik SIM1 / SIM2 [UĪytkownik / UĪytkownik SIM2] – nazwa uĪytkownika dla

poáączenia Internet GPRS.

Hasáo SIM1 / SIM2 [Hasáo / Hasáo SIM2] – hasáo dla poáączenia Internet GPRS.

APN, nazwa u

Īytkownika i hasáo muszą byü zaprogramowane, jeĪeli dostĊpne ma byü

przesy

áanie danych w technologii GPRS (kody zdarzeĔ, programowanie).

Parametry GPRS dla operatorów GSM w Polsce zosta

áy podane w tabeli na s. 64.

Przeáączanie kart SIM1 / SIM2

Czas blokady SIM1 / SIM2 [Czas blok. SIM1 / SIM2] – czas, w ciągu którego moduá nie

bĊdzie mógá siĊ przeáączyü na drugą kartĊ SIM. W przypadku monitorowania, formy

monitorowania zaprogramowane jako nastĊpne w kolejce, jeĪeli bĊdą wymagaáy

przeáączenia na drugą kartĊ, bĊdą w trakcie odliczania czasu blokady pomijane.

Czas powrotu SIM1 / SIM2 [Czas przeá. SIM1 / SIM2] – czas, po upáywie którego moduá

przeáączy siĊ automatycznie na drugą kartĊ SIM.

Wprowadzenie warto

Ğci 0 dla czasu blokady i czasu przeáączenia oznacza, Īe moduá

prze

áączy siĊ na drugą kartĊ SIM od razu po wykonaniu zaprogramowanej iloĞci prób

przes

áania zdarzenia.

W programie D

LOAD

10 pola „Czas blokady SIM1” oraz „Czas powrotu SIM1” b

Ċdą

dost

Ċpne dopiero po zaznaczeniu opcji „SIM2”.

Synchronizacja zegara w module

Pobierz czas z sieci GSM [Czas z sieci] – gdy opcja jest wáączona, podczas kaĪdego

logowania do sieci GSM moduá aktualizuje czas i datĊ (jeĪeli operator GSM oferuje taką

usáugĊ).

6.2.8 Zakáadka „Sterowanie/WejĞcia/WyjĞcia”

Je

Īeli wyjĞcie OT2 peáni rolĊ wskaĨnika awarii monitorowania, a wyjĞcie OT3 –

wska

Ĩnika awarii linii telefonicznej, nie moĪna nimi sterowaü.

Sterowanie SMS

Moduá udostĊpnia funkcjĊ zdalnego sterowania przy pomocy wiadomoĞci SMS zawierających

odpowiednie polecenia sterujące. MoĪna zaprogramowaü treĞü poleceĔ sterujących, po

których odebraniu moduá (w nawiasach podane zostaáy nazwy odpowiednich funkcji w trybie

serwisowym w module):

zablokuje wejĞcia („SMS zablok. IN1” ... „SMS zablok. IN4”, “SMS zablok.wsz.”);

background image

GSM-4/GSM-5

SATEL

34

odblokuje wejĞcia („SMS odblok. IN1” ... “SMS odblok. IN4”, “SMS odblok.wsz.”);
zaáączy wyjĞcia („SMS zaáącz. OT1” ... „SMS zaáącz. OT3”, „SMS zaá. OT123”);
wyáączy wyjĞcia („SMS wyáącz. OT1” ... „SMS wyáącz. OT3”, „SMS wyá. OT123”);
przeáączy wyjĞcia („SMS przeá. OT1” ... „SMS przeá. OT3”);
poinformuje o stanie wejĞü i wyjĞü („SMS spraw.We/Wy”);
zmieni formatu modemu („SMS format mod.”);
uruchomi komunikacjĊ modemową miĊdzy centralą alarmową INTEGRA / CA-64

a programem D

LOAD

X / D

LOAD

64 („SMS „serwis””);

uruchomi komunikacjĊ modemową miĊdzy centralą alarmową INTEGRA / CA-64

a programem G

UARD

X / G

UARD

64 („SMS „uĪytkown.””);

zostanie zrestartowany („SMS restart”).

Tre

Ğü polecenia sterującego moĪe byü dowolna, ale musi ono skáadaü siĊ z szeĞciu

znaków alfanumerycznych.

Polecenia steruj

ące nie mogą zawieraü znaków narodowych.

W tre

Ğci polecenia sterującego moĪna uĪyü znaku spacji, jednak przynajmniej 1 ze

znaków musi by

ü róĪny od spacji.

Rys. 19. Zakáadka „Sterowanie/WejĞcia/WyjĞcia” w przypadku moduáu GSM-5.

background image

SATEL

GSM-4/GSM-5

35

Ustaw format modemu [SMS format mod.]
WiadomoĞü SMS wysyáana do moduáu w celu ustawienia formatu modemu musi mieü

postaü: xxxxxx=yy, gdzie „xxxxxx” to polecenie sterujące, a „yy” to kod formatu

modemu (patrz: tabela 1 s. 30). Po odebraniu takiej wiadomoĞci SMS moduá zmieni

format modemu.

OddzwoĔ – serwis [SMS „serwis”]
Przy pomocy polecenia sterującego moĪna uruchomiü zdalną komunikacjĊ modemową

centrali alarmowej serii INTEGRA z programem D

LOAD

X lub centrali alarmowej CA-64

z programem DLOAD64 (dotyczy centrali alarmowej CA-64 w wersji programowej
1.04.03 lub nowszej oraz programu DLOAD64 w wersji 1.04.04 lub nowszej).
WiadomoĞü SMS wysyáana do moduáu moĪe mieü postaü: xxxxxx=yyyy. lub

xxxxxx=yyyy=, gdzie „xxxxxx” to polecenie sterujące, a „yyyy” to numer telefonu

komputera, z którym centrala ma nawiązaü komunikacjĊ. JeĪeli numer telefonu nie

zostanie podany, centrala poáączy siĊ z numerem zaprogramowanym w jej pamiĊci.

JeĪeli moduá odbierze wiadomoĞü SMS inicjującą poáączenie z centralą serii INTEGRA,

a dostĊp z programu D

LOAD

X bĊdzie zablokowany, moduá wyĞle wiadomoĞü SMS

o treĞci „DostĊp zdalny z programem DLOADX jest zablokowany” na numer telefonu

zaprogramowany przy pomocy funkcji „Nr potw. SMS” (patrz: s. 36).

OddzwoĔ – uĪytkownik [SMS „uĪytkown.”]
Przy pomocy polecenia sterującego moĪna uruchomiü zdalną komunikacjĊ modemową

centrali alarmowej serii INTEGRA z programem G

UARD

X lub centrali alarmowej CA-64

z programem G

UARD

64 (dotyczy centrali alarmowej CA-64 w wersji programowej

1.04.03 lub nowszej oraz programu G

UARD

64 w wersji 1.04.04 lub nowszej).

WiadomoĞü SMS wysyáana do moduáu moĪe mieü postaü: xxxxxx=yyyy. lub

xxxxxx=yyyy=, gdzie „xxxxxx” to polecenie sterujące, a „yyyy” to numer telefonu

komputera, z którym centrala ma nawiązaü komunikacjĊ. JeĪeli numer telefonu nie

zostanie podany, centrala poáączy siĊ z numerem zaprogramowanym w jej pamiĊci.

Sterowanie DTMF

Moduá udostĊpnia funkcjĊ zdalnego sterowania przy pomocy klawiatury telefonu, z którego

nawiązane zostaáo poáączenie z moduáem. MoĪna zaprogramowaü kody, których

wprowadzenie pozwoli (w nawiasach podane zostaáy nazwy odpowiednich funkcji w trybie

serwisowym w module):

zablokowaü wejĞcia („DTMF zablok.IN1” ... „ DTMF zablok.IN4”, “DTMF zablok.wsz”);
odblokowaü wejĞcia („DTMF odblok.IN1” ... “DTMF odblok.IN4”, “DTMF odblok.wsz”);
sprawdziü stan wejĞü („DTMF sprawdz.We”);
zaáączyü wyjĞcia („DTMF zaáącz.OT1” ... „DTMF zaáącz.OT3”, „DTMF zaá. OT123”);
wyáączyü wyjĞcia („DTMF wyáącz.OT1” ... „ DTMF wyáącz.OT3”, „ DTMF wyá. OT123”);
przeáączyü stan wyjĞü („DTMF przeá. OT1” ... „DTMF przeá. OT3”);
sprawdziü stan wyjĞü („DTMF sprawdz.Wy”);

Kody sáuĪące do zdalnego sterowania DTMF muszą skáadaü siĊ z 4 cyfr.

Tony DTMF podczas przesy

áania mogą ulec znieksztaáceniu, co utrudni sterowanie.

Konstrukcje niektórych telefonów wymagaj

ą uaktywnienia funkcji realizującej

sterowanie DTMF.

background image

GSM-4/GSM-5

SATEL

36

Nr do sterowania z aparatu podá. lokalnie [Nr sterujący]

MoĪna zaprogramowaü 6-cyfrowy kod uruchamiający funkcjĊ lokalnego sterowania DTMF.

Po jego wprowadzeniu przy pomocy klawiatury telefonu podáączonego do wyjĞcia linii

telefonicznej, moĪliwe bĊdzie sterowanie wejĞciami i wyjĞciami moduáu (patrz: rozdziaá

opisujący sterowanie z klawiatury telefonu podáączonego do wyjĞcia linii telefonicznej s. 52).

Potwierdzenie sterowania

PrzeĞlij SMS na nr telefonu [Nr potw. SMS] – numer telefonu, na który moduá wyĞle

potwierdzenie wykonania polecenia sterującego otrzymanego w wiadomoĞci SMS.

WiadomoĞü wysáana przez moduá bĊdzie zawieraü informacje dotyczące aktualnego stanu

moduáu. Wpisywany numer telefonu musi byü poprzedzony numerem kierunkowym kraju

(+48 dla Polski).

WejĞcia

Typ wejĞcia IN1–4 – wejĞcie moĪe zostaü zaprogramowane jako 1.NC (w stanie normalnym

zwarte do masy) lub 2.NO (w stanie normalnym odciĊte od masy).

CzuáoĞü wejĞcia IN1–4 [CzuáoĞü IN1–4] – czas, przez który wejĞcie musi byü naruszone,

aby zostaáo to zarejestrowane przez moduá. Zaprogramowaü moĪna wartoĞci z przedziaáu

od 20 do 1275 ms.

Powrót wejĞcia IN1–4 [Powrót IN1–4]czas odliczany od koĔca naruszenia, po którym

moduá uzna, Īe wejĞcie wróciáo do stanu normalnego. Zaprogramowaü moĪna 4 sekundy

lub 4 minuty.

Aut. blokowane po alarmach [IN1–4 blokowaü po] – liczba naruszeĔ wejĞcia, po której

zostanie ono automatycznie zablokowane, gdy moduá zarejestruje koniec ostatniego

naruszenia. Zaprogramowaü moĪna wartoĞci z przedziaáu od 0 do 15. WartoĞü 0 oznacza

brak blokady.

Autoreset po IN1–4 [Autoreset IN1–4] – czas, po upáywie którego zostanie skasowany

licznik naruszeĔ zaprogramowany dla danego wejĞcia. Zaprogramowaü moĪna wartoĞci

od 0 do 127 sekund lub minut. WartoĞü 0 oznacza, Īe naruszenia bĊdą zliczane bez

ograniczeĔ czasowych.

Czas blokady IN1–4 [Czas blok. IN1–4] – jeĪeli wejĞcie ma byü automatycznie blokowane

na okreĞlony czas, to naleĪy go podaü. Zaprogramowaü moĪna wartoĞci od 0 do 127

sekund lub minut. WartoĞü 0 oznacza, Īe dane wejĞcie bĊdzie zablokowane do momentu

jego odblokowania przez uĪytkownika.

WejĞcie blokujące [Wej. blokujące] – moĪna wybraü jedno wejĞcie, aby peániáo funkcjĊ

wejĞcia blokującego, tzn. jego naruszenie bĊdzie skutkowaü zablokowaniem innych wejĞü

moduáu. Koniec naruszenia wejĞcia blokującego oznacza koniec blokady.

WejĞcie blokowane [Wej. blokowane] – moĪna wskazaü wejĞcia, które bĊdą blokowane po

naruszeniu wejĞcia blokującego.

MoĪna blok. rĊcznie [IN1–4 blok.rĊcz.] – moĪna wskazaü wejĞcia, które dostĊpne bĊdą do

blokowania przy pomocy przycisków moduáu lub z klawiatury telefonu podáączonego do

wyjĞcia linii telefonicznej (patrz: funkcja „Nr sterujący”).

WyjĞcia

Czas dziaáania wyjĞcia (monostab.) OT1–3 [Czas dziaá. OT1–3] – czas, przez który

wyjĞcie ma byü aktywne. Zaprogramowaü moĪna wartoĞci z przedziaáu od 0 do 255

sekund lub minut. WartoĞü 0 oznacza zaáączenie wyjĞcia do momentu jego wyáączenia

przez uĪytkownika. W przypadku, gdy wyjĞcie zostaáo zaáączone na czas, kolejne

polecenie zaáączające wyjĞcie uruchomi odliczanie czasu od początku.

background image

SATEL

GSM-4/GSM-5

37

Sterowanie: wejĞcie 1–4 [IN1–4 -> WyjĞcia]moĪna okreĞliü, czy i w jaki sposób wejĞcie

ma sterowaü wyjĞciem. W programie po dwukrotnym klikniĊciu na pole, a w module po

naciĞniĊciu przycisku CHANGE wyĞwietlane są kolejno:

puste pole (w trybie serwisowym: ) – wejĞcie nie steruje wyjĞciem,
0 – naruszenie wejĞcia wyáączy wyjĞcie,
1 – naruszenie wejĞcia zaáączy wyjĞcie,
0<->1 (w trybie serwisowym: x) – naruszenie wejĞcia przeáączy stan wyjĞcia na

przeciwny.

Sterowanie: CLIP 1–4 [CLIP1–4 Æ WyjĞcia]moĪna okreĞliü, czy i w jaki sposób przy

pomocy CLIP z danego telefonu moĪliwe bĊdzie sterowanie wyjĞciem (patrz teĪ: „CLIP1–4

nr tel.”). W programie po dwukrotnym klikniĊciu na pole, a w module po naciĞniĊciu

przycisku CHANGE wyĞwietlane są kolejno:

puste pole (w trybie serwisowym: ) – CLIP nie steruje wyjĞciem,
0 – CLIP wyáączy wyjĞcie,
1 – CLIP zaáączy wyjĞcie,
0<->1 (w trybie serwisowym: x) – CLIP przeáączy stan wyjĞcia na przeciwny.

MoĪna ster. lokalnie [Wyj. sterowalne] – jeĪeli wyjĞcie ma byü zaáączane / wyáączane przy

pomocy aparatu telefonicznego podáączonego do wyjĞcia linii telefonicznej (patrz: „Nr

sterujący” s. 36), naleĪy zaznaczyü pole w programie D

LOAD

10 (w trybie serwisowym:

wybraü wyjĞcie).

Sterowanie CLIP

CLIP 1–4 [CLIP1–4 nr tel.] – zaprogramowaü moĪna 4 numery telefonów, z których moĪliwe

bĊdzie sterowanie wyjĞciami przy pomocy CLIP.

Stan moduáu

SMS przesyáania kodów sieciowych (USSD) [SMS kodów USSD] – treĞü polecenia

sterującego, którym poprzedzony musi byü kod USSD w wiadomoĞci SMS wysyáanej do

moduáu. DziĊki kodom USSD moĪliwe jest np. sprawdzenie stanu konta karty SIM

zainstalowanej w module. WiadomoĞü SMS wysyáana do moduáu musi mieü postaü:

xxxxxx=yyyy.” lub „xxxxxx=yyyy=”, gdzie „xxxxxx” to polecenie sterujące, a „yyyy” to

kod USSD obsáugiwany przez operatora sieci GSM w jakiej pracuje telefon (zaleĪy to od

zamontowanej w module karty SIM). Po odebraniu takiej wiadomoĞci SMS moduá wykona

kod USSD w niej zawarty. Uzyskana od operatora odpowiedĨ przesyáana jest w formie

wiadomoĞci SMS na numer telefonu, z którego wysáane zostaáo polecenie sterujące.

Nie zaleca si

Ċ korzystania z zaawansowanych funkcji dostĊpnych dziĊki usáudze

USSD, gdy w odpowiedzi na wprowadzony kod prezentowane jest menu.

Sterowanie

Sterowanie z nr z listy nr dozwolonych [Ster. z tel. doz.] – jeĞli opcja jest wáączona,

sterowanie SMS i DTMF jest moĪliwe tylko z dozwolonych numerów telefonów (patrz:

„Pocz.nr tel. 1–32” s. 31).

Sterowanie z nr z listy nr tel. powiadamiania [Ster. z tel. pow.] – jeĞli opcja jest wáączona,

sterowanie SMS i DTMF moĪna realizowaü z telefonu, którego numer telefoniczny jest:

jednym z numerów, na które są realizowane powiadamiania (patrz: „Nr tel.do pow.1–4”

s. 40),

numerem, na który jest wysyáana wiadomoĞü SMS potwierdzająca zrealizowanie

sterowania SMS (patrz: „Nr potw. SMS” s. 36),

background image

GSM-4/GSM-5

SATEL

38

numerem, na który jest wysyáana wiadomoĞü SMS w przypadku, gdy moduáowi nie

uda siĊ wysáaü zdarzenia do stacji monitorującej (patrz: „Tel.awaria mon.” s. 45).

Je

Ğli opcje: „Ster. z tel. pow.” i „Ster. z tel. doz.” nie są wáączone, sterowanie moĪe

odbywa

ü siĊ z dowolnego numeru telefonu.

Przesyáaj nieznane SMS [Przek. niezn. SMS] – moduá moĪe przesyáaü odebrane, nieznane

wiadomoĞci SMS (np. informacje otrzymywane od operatora GSM) na:

numery telefonów, na które są realizowane powiadamiania (patrz: „Nr tel.do pow.1–4”

s. 40),

numer telefonu, na który jest wysyáana wiadomoĞü SMS potwierdzająca zrealizowanie

sterowania SMS (patrz: „Nr potw. SMS” s. 36).

W trybie serwisowym definiuje siĊ ciąg piĊciu znaków (przy pomocy przycisku NEXT

wybiera siĊ kolejny znak, przy pomocy CHANGE wáącza / wyáącza siĊ przesyáanie):
1. znak – 1. numer telefonu do powiadamiania (1 – przesyáanie wáączone; – przesyáanie

wyáączone);

2. znak – 2. numer telefonu do powiadamiania (2 – przesyáanie wáączone; – przesyáanie

wyáączone);

3. znak – 3. numer telefonu do powiadamiania (3 – przesyáanie wáączone; – przesyáanie

wyáączone);

4. znak – 4. numer telefonu do powiadamiania (4 – przesyáanie wáączone; – przesyáanie

wyáączone);

5. znak – numer telefonu do potwierdzania sterowania SMS (I – przesyáanie wáączone;

- przesyáanie wyáączone).

TreĞü wiadomoĞci poprzedzona jest numerem telefonu, z którego ją wysáano.

W przypadku moduáów z wbudowanym telefonem GSM u-blox LEON-G100, jeĞli razem

z numerem wiadomoĞü bĊdzie zawieraáa wiĊcej niĪ 160 znaków, zostanie wysáana

w formie 2 wiadomoĞci. W przypadku moduáów z wbudowanym innym modelem telefonu,

mogą zostaü wysáane maksymalnie 64 pierwsze znaki odebranej wiadomoĞci.

6.2.9 Zakáadka „Powiadamianie”

Dodatkowe informacje na temat powiadamiania znajduj

ą siĊ w rozdziale

„Uruchomienie powiadamiania” s. 57.

Opcje powiadamiania

Priorytet powiadamiania [Priorytet pow.] – jeĪeli opcja jest wáączona i trwa poáączenie

telefoniczne urządzenia podáączonego do wyjĞcia linii telefonicznej, a wystąpi zdarzenie,

o którym moduá ma powiadomiü, poáączenie to zostanie przerwane. JeĪeli opcja jest

wyáączona, powiadamianie zostanie zrealizowane dopiero po zakoĔczeniu poáączenia

urządzenia podáączonego do wyjĞcia linii telefonicznej.

DĨwiĊki podczas powiadamiania [DĨwiĊki powiad.] – jeĪeli opcja jest wáączona, podczas

powiadamiania gáosowego moduá generuje co 2 sekundy sekwencjĊ dĨwiĊków, informując

o nastĊpujących zdarzeniach :
1 krótki dĨwiĊk – naruszenie wejĞcia IN1,
2 krótkie dĨwiĊki – naruszenie wejĞcia IN2,
3 krótkie dĨwiĊki – naruszenie wejĞcia IN3,
4 krótkie dĨwiĊki – naruszenie wejĞcia IN4,
2 krótkie i 1 dáugi dĨwiĊk – zadziaáanie wyjĞcia OT4,
1 dáugi, 1 krótki dĨwiĊk – powrót wejĞcia IN1 do stanu normalnego,

background image

SATEL

GSM-4/GSM-5

39

1 dáugi, 2 krótkie dĨwiĊki – powrót wejĞcia IN2 do stanu normalnego,
1 dáugi, 3 krótkie dĨwiĊki – powrót wejĞcia IN3 do stanu normalnego,
1 dáugi, 4 krótkie dĨwiĊki – powrót wejĞcia IN4 do stanu normalnego,
1 dáugi, 1 krótki, 1 dáugi dĨwiĊk – powrót wyjĞcia OT4 do stanu normalnego,
2 dáugie dĨwiĊki – transmisja testowa.

Rys. 20. Zakáadka „Powiadamianie” w przypadku moduáu GSM-5.

Tr. testowa ze statusem moduáu [Stan w SMS tst.] – jeĪeli opcja jest wáączona, moĪliwe

jest uzyskanie informacji o statusie moduáu wraz z treĞcią wiadomoĞci SMS

zaprogramowanej dla transmisji testowej (patrz: „SMS tr.testowa” s. 40).

Transmisje testowe

Transmisje testowe moduáu mogą byü wysyáane co okreĞlony czas, a takĪe mogą byü

wyzwalane po zidentyfikowaniu numeru telefonu dzwoniącego (CLIP). Transmisja testowa

moĪe mieü postaü wiadomoĞci SMS wysyáanej na wybrane numery telefonów, moĪe byü

realizowana przy pomocy CLIP lub komunikatu gáosowego na wybrane numery telefonów,

moĪe byü teĪ przesyáana w formie kodu zdarzenia do stacji monitorującej.
Transmisja testowa co. [Okres tr. test.] – jeĪeli transmisja testowa moduáu ma mieü

charakter okresowy, naleĪy zaprogramowaü co ile dni, godzin i minut ma byü wysyáana.

Pierwsza transmisja testowa zostanie wysáana po upáywie zaprogramowanego czasu od

chwili zapisania ustawieĔ w module. Zaprogramowaü moĪna maksymalnie 31 dni 23 godz.

59 min. WartoĞci 00 oznaczają brak transmisji testowej.

Pierwszy okres trans. test. losowy [Losowy 1. okres] – jeĪeli opcja zostanie wáączona,

pierwsza transmisja testowa zostanie wykonana w losowo wybranym przez moduá czasie.

Kolejne transmisje bĊdą siĊ odbywaü zgodnie z zaprogramowanym okresem przy pomocy

funkcji „Okres tr. test.”.

background image

GSM-4/GSM-5

SATEL

40

Numery telefonów

Numer telefonu 1–4 [Nr tel.do pow.1–4] – zaprogramowaü moĪna 4 numery telefonów, na

które moduá bĊdzie mógá realizowaü powiadamiania o zmianie stanu wejĞü, wyjĞcia OT4

oraz transmisje testowe. Zaleca siĊ, aby numer telefonu byá poprzedzony numerem

kierunkowym kraju (+48 dla Polski).

Kom.x2 1–4 [Kom.x2 dla nr 1–4]po wáączeniu opcji, komunikat w czasie powiadamiania

gáosowego na dany numer telefonu bĊdzie odtwarzany dwukrotnie.

Il.pow 1–4 [IloĞü prób nr 1–4] liczba powtórzeĔ powiadomienia przy pomocy CLIP na

dany numer telefonu. Zaprogramowaü moĪna wartoĞci od 1 do 15.

W przypadku, gdy opcja „Potw. CLIP nr 1–4” jest wy

áączona, moduá zrealizuje tylko

jedno po

áączenie niezaleĪnie od zaprogramowanej liczby powtórzeĔ.

Potw. 1–4 [Potw. CLIP nr 1–4] – jeĪeli opcja jest wáączona, odebranie powiadamiania CLIP

przez dany telefon ma byü potwierdzane. W celu potwierdzenia odebrania powiadomienia

naleĪy odrzuciü poáączenie z moduáu nie szybciej niĪ 10 sekund i nie póĨniej niĪ 20

sekund od usáyszenia dzwonka w telefonie. Potwierdzenie odebrania powiadomienia CLIP

spowoduje, Īe moduá zaprzestanie jego powtarzania.

SMS 1–4 [SMS nieud.pow 1–4] – jeĪeli opcja jest wáączona, brak potwierdzenia

powiadamiania CLIP skutkuje wysáaniem na dany numer telefonu wiadomoĞci SMS

o treĞci wprowadzonej dla danego zdarzenia.

Przydziaá zdarzeĔ

Dla zdarzeĔ, o których wystąpieniu moduá ma informowaü, naleĪy wskazaü telefony, które

bĊdą powiadamiane, i okreĞliü sposób realizacji powiadamiania. W programie D

LOAD

10

moĪna to zrobiü klikając dwukrotnie na pole odpowiadające numerowi telefonu, a w module –

uruchamiając odpowiednią funkcjĊ i naciskając przycisk CHANGE. Kolejno wyĞwietlane

bĊdą:
puste pole – brak powiadomienia,
v – powiadomienie w postaci komunikatu gáosowego,
s – powiadomienie w postaci wiadomoĞci SMS,
c – powiadomienie realizowane przy pomocy CLIP.
Moduá moĪe informowaü o:

naruszeniach wejĞü 1...4 (funkcje w trybie serwisowym: „IN1 -> Telefon.“...„IN4 ->

Telefon.“);

koĔcu naruszenia wejĞü 1...4 (funkcje w trybie serwisowym: „KN.IN1 -> Tel.“...„KN.IN4

-> Tel.“);

awarii linii telefonicznej (funkcja w trybie serwisowym: „Aw.l. -> Telef.“);
koĔcu awarii linii telefonicznej (funkcja w trybie serwisowym: „Powr.l. -> Tel.”).

Dodatkowo moĪe byü realizowana transmisja testowa (funkcja w trybie serwisowym: „Tr.Tst.

-> Tel.”).
Dla zdarzeĔ, o których moduá moĪe informowaü oraz dla transmisji testowej zaprogramowaü

moĪna treĞü komunikatów (funkcje w trybie serwisowym: „SMS narusz. IN1”…„SMS narusz.

IN4”, „SMS kon.nar.IN1”…„SMS kon.nar.IN4”, „SMS aw.l.telef.”, „SMS k.aw.l.tel.”, „SMS
tr.testowa”), które wykorzystywane bĊdą do powiadamiania przy pomocy wiadomoĞci SMS.

Komunikaty mogą zawieraü maksymalnie 32 znaki i nie mogą zawieraü znaków narodowych.

TreĞü moĪna zmieniaü zarówno przy pomocy programu D

LOAD

10 i trybu serwisowego, jak

i przy pomocy wiadomoĞci SMS (patrz: rozdziaá „Zmiana komunikatów powiadamiania przy

pomocy wiadomoĞci SMS” s. 58).

background image

SATEL

GSM-4/GSM-5

41

Powiadamiaj przy sprawnej linii tel. [TL ok, pow.z w1–4]

Dla kaĪdego wejĞcia moĪna okreĞliü, czy powiadamianie o jego stanie ma byü realizowane,

gdy linia telefoniczna jest sprawna. Powiadamianie bĊdzie realizowane, gdy opcja bĊdzie

wáączona.

Sterowanie SMS

ZmieĔ okres tr. test. [SMS okr.tr.tst.] – treĞü polecenia sterującego, które umoĪliwia

zaprogramowanie okresu transmisji testowej przy pomocy wiadomoĞci SMS. WiadomoĞü

SMS wysyáana do moduáu musi mieü postaü: „xxxxxx=P”, gdzie „xxxxxx” to polecenie

sterujące, a „P” to okres transmisji testowej:
0 – brak transmisji testowej,
1 – 2 h 58 min,
2 – 5 h 57 min,
3 – 11 h 56 min,
4 – 23 h 55 min,
5 – 2 d 23 h 53 min,
6 – 6 d 23 h 30 min.

ZmieĔ nr tel. 1–4 [SMS zmieĔ tel.1–4] – treĞü polecenia sterującego, które umoĪliwia

zaprogramowanie numeru telefonu do powiadamiania przy pomocy wiadomoĞci SMS.

WiadomoĞü SMS wysyáana do moduáu musi mieü postaü: „xxxxxx=yyyy.” lub

xxxxxx=yyyy=”, gdzie „xxxxxx” to polecenie sterujące, a „yyyy” to nowy numer telefonu

do powiadamiania. Zaleca siĊ, aby numer telefonu byá poprzedzony numerem

kierunkowym kraju (+48 dla Polski).

6.2.10 Zakáadka „Monitorowanie”

Dodatkowe informacje na temat monitoringu znajduj

ą siĊ w rozdziale „Uruchomienie

monitoringu” s. 53.

Konfiguracja monitorowania

Monitorowanie – wáączenie opcji umoĪliwi realizacjĊ funkcji monitorowania.

W przypadku modu

áów z wbudowanym przemysáowym telefonem GSM innym niĪ

telefon u-blox LEON-G100, w

áączenie funkcji monitoringu wyáączy funkcjĊ konwersji

komunikatów PAGER na wiadomo

Ğci SMS.

Testuj poáączenie z centralą INTEGRA [Tst.poá.INTEGRA] – jeĪeli opcja jest wáączona,

kontrolowany jest stan poáączenia z centralą serii INTEGRA poprzez port RS-232.

Buforowanie zdarzeĔ [Bufor. zdarzeĔ] – opcja dostĊpna w module z wbudowanym

telefonem GSM u-blox LEON-G100. JeĪeli jest wáączona:

kaĪde zdarzenie odebrane z centrali jest od razu potwierdzane,
zdarzenia (zarówno odebrane z centrali jak i wygenerowane przez moduá) są

zapisywane w pamiĊci zdarzeĔ (patrz: rozdziaá „Zakáadka „Bufor zdarzeĔ”” s. 48).

JeĪeli opcja jest wyáączona, w zaleĪnoĞci od kanaáu monitorowania, zdarzenie jest

potwierdzane centrali:

GPRS / CSD / AUDIO – po potwierdzeniu odebrania zdarzenia przez stacje

monitorującą;

SMS – po wysáaniu wiadomoĞci SMS.

Je

Īeli opcja buforowania zdarzeĔ jest wáączona, kody zdarzeĔ nie są przesyáane

kana

áem AUDIO.

background image

GSM-4/GSM-5

SATEL

42

Rys. 21. Zakáadka „Monitorowanie” w przypadku moduáu GSM-5. Przedstawione wartoĞci są

przykáadowe.

Zdarzenie testowe wysyáaü wszystkimi mediami [Test wszystkimi mediami] – jeĪeli

opcja jest wáączona, transmisja testowa moduáu wysyáana jest przez wszystkie kanaáy,

które zostaáy zaprogramowane przy pomocy funkcji „Media monit.st1 / Media monit.st2”.

W przypadku, gdy opcja „Bufor. zdarzeĔ” bĊdzie wáączona, a transmisja testowa zostanie

wysáana przez wszystkie kanaáy, w zakáadce „Bufor zdarzeĔ” wyĞwietli siĊ tylko zdarzenie

informujące o transmisji testowej wysáanej przez kanaá monitorowania zaprogramowany

jako ostatni.

IloĞü prób do wysyáania zdarzenia alternatywną drogą [IloĞü prób] – liczba nieudanych

prób wysáania zdarzenia danym kanaáem monitorowania, po których moduá podejmie

próbĊ wysáania zdarzenia kolejnym kanaáem. Zaprogramowaü moĪna wartoĞci od 2 do 255

(domyĞlnie: 3).

DáugoĞü potwierdzenia [DáugoĞü potw.] – czas trwania sygnaáu generowanego przez

moduá w celu potwierdzenia odebrania zdarzenia od centrali alarmowej. Wprowadzona

wartoĞü musi byü odpowiednia dla wybranego w centrali alarmowej formatu monitoringu.

Zaprogramowaü moĪna wartoĞci z przedziaáu od 100 do 2550 ms (domyĞlnie: 850 ms).

Stacja monitorująca 1/2

Adres stacji 1 / 2 – adres sieciowy stacji monitorującej. MoĪe zostaü wprowadzony w formie

adresu IP (4 liczby dziesiĊtne oddzielone kropkami) lub w postaci nazwy.

background image

SATEL

GSM-4/GSM-5

43

Port stacji 1 / 2 – numer portu TCP, na którym bĊdzie odbywaáa siĊ transmisja zdarzeĔ do

stacji monitorującej.

Numer portu musi byü zgodny z numerem portu

zaprogramowanym w stacji monitorującej.

Klucz stacji 1 / 2 – ciąg do 12 znaków alfanumerycznych (cyfry, litery i znaki specjalne)

okreĞlających klucz, jakim kodowane bĊdą dane przesyáane do stacji monitorującej. Musi

byü zgodny z zaprogramowanym w stacji monitorującej.

Identyfikator systemu 1 / 2 [Id.sys.do st.1 / Id.sys.do st.2] – 4 znaki (cyfry lub litery od A

do F) sáuĪące do identyfikacji moduáu. NaleĪy je zaprogramowaü, jeĪeli mają byü

monitorowane zdarzenia generowane przez moduá lub w przypadku monitoringu GPRS.

DomyĞlnie wpisana wartoĞü 0000 oznacza brak identyfikatora.

Klucz GPRS 1 / 2 – ciąg do 5 znaków alfanumerycznych identyfikujących moduá. Musi byü

zgodny z zaprogramowanym w stacji monitorującej („Klucz ETHM/GPRS”).

Priorytet transmisji 1 / 2 [Media monit.st1 / Media monit.st2]
W programie Dload10
W celu dodania kanaáu monitorowania naleĪy:
1. Nacisnąü przycisk „Dodaj”. WyĞwietli siĊ menu rozwijane z dostĊpnymi kanaáami

monitorowania.

2. Kliknąü na wybrany kanaá monitorowania (w przypadku moduáu GSM-5 wybiera siĊ

kanaá monitorowania oraz kartĊ SIM). Zostanie on wyĞwietlony na liĞcie.

3. W ten sam sposób wybraü kolejne kanaáy monitorowania.

W celu usuniĊcia zaprogramowanego kanaáu:
1. Zaznaczyü na liĞcie wybrany kanaá monitorowania, który ma zostaü z niej usuniĊty.
2. Nacisnąü przycisk „UsuĔ”.

W celu zmiany priorytetu kanaáu monitorowania naleĪy:
1. Kliknąü na wybrany kanaá monitorowania na liĞcie.

2. JeĪeli ma zostaü przesuniĊty w górĊ o jedno miejsce, nacisnąü przycisk

.

3. JeĪeli ma zostaü przesuniĊty w dóá o jedno miejsce, nacisnąü przycisk

.

W trybie serwisowym modu

áu

W celu dodania kanaáu monitorowania oraz ustawienia jego priorytetu naleĪy:
1. W gáównym menu wybraü „Opcje GSM”, a nastĊpnie wejĞü do podmenu „Ustawienia

GPRS”.

2. Wybraü funkcjĊ „Media monit.st1 / st2” dla wybranej stacji.
3. Dla pierwszego w kolejce kanaáu monitorowania (funkcja „Medium 1”) przy pomocy

przycisku CHANGE wybraü rodzaj kanaáu monitorowania i kartĊ SIM (w przypadku

moduáu GSM-5).

4. Przy pomocy przycisku NEXT wybraü kolejny kanaá monitorowania (funkcje „Medium

2”…„ Medium 8”).

5. W ten sam sposób zaprogramowaü pozostaáe kanaáy monitorowania dla wybranej

stacji monitorującej, a nastĊpnie wykonaü te same czynnoĞci dla drugiej stacji.

6. Potwierdziü wprowadzone zmiany przyciskiem OK.

background image

GSM-4/GSM-5

SATEL

44

W celu usuniĊcia zaprogramowanego kanaáu:
1. W gáównym menu wybraü „Opcje GSM”, a nastĊpnie wejĞü do podmenu „Ustawienia

GPRS”.

2. Wybraü funkcjĊ „Media monit.st1 / st2” dla wybranej stacji.
3. Przy pomocy przycisku NEXT wybraü kanaá monitorowania (funkcje „Medium 1”…„

Medium 8”), który ma zostaü usuniĊty.

4. Przycisk CHANGE przyciskaü tak dáugo, aĪ pojawi siĊ znak [-].
5. Potwierdziü wprowadzone zmiany przyciskiem OK.

Zaleca si

Ċ, aby najpierw wykorzystaü kanaáy monitorowania dostĊpne dla jednej

karty SIM. Prze

áączenie siĊ z jednej karty SIM na drugą wymaga czasu (m.in. ze

wzgl

Ċdu na czas logowania do sieci) i w związku z tym opóĨnia procedurĊ

monitorowania.

Wp

áyw na przeáączanie kanaáów transmisji mają parametry „Czas blok.

SIM1/SIM2” oraz „Czas prze

á. SIM1/SIM2”.

W przypadku, gdy modu

áowi nie uda siĊ wysáaü zdarzenia do wybranej stacji

monitoruj

ącej przez wszystkie po kolei zaprogramowane kanaáy, po upáywie 2,5

minuty rozpocznie procedur

Ċ wysyáania od nowa.

Je

Īeli dla danej stacji monitorującej wybrano kilka kanaáów monitorowania

i zdarzenie uda si

Ċ przesáaü kanaáem, który nie jest pierwszy na liĞcie, a w czasie

krótszym ni

Ī 7,5 minuty moduá bĊdzie miaá przesáaü nastĊpne zdarzenie,

zostanie ono wys

áane tym samym kanaáem. Dopiero po upáywie 7,5 minuty od

wys

áania ostatniego zdarzenia moduá bĊdzie próbowaá wysyáaü zdarzenia

zaczynaj

ąc od pierwszego kanaáu monitorowania na liĞcie.

Numery telefonów
Monitorowanie CSD 1 / 2 [Nr tel.CSD st.1 / Nr tel.CSD st.2]
– numer telefonu, na

który realizowany jest monitoring CSD. Musi byü poprzedzony numerem

kierunkowym kraju (+48 dla Polski).

Us

áuga przesyáania danych z wykorzystaniem technologii CSD jest zwykle

dost

Ċpna w podstawowym pakiecie usáug oferowanych przez operatora sieci

komórkowej, jednak przed zaprogramowaniem odpowiednich parametrów nale

Īy

upewni

ü siĊ, czy jest moĪliwoĞü skorzystania z niej.

Monitorowanie SMS 1 / 2 [Nr tel.SMS st.1 / Nr tel.SMS st.2] – numer telefonu, na

który realizowany jest monitoring SMS. Musi byü poprzedzony numerem

kierunkowym kraju (+48 dla Polski).

Format SMS 1 / 2 [Format SMS st.1 / Format SMS st.2]
Format wiadomoĞci SMS dla monitoringu SMS musi zostaü wprowadzony zgodnie

z wymaganiami stacji monitorującej. Zaprogramowany domyĞlnie w module format

wiadomoĞci SMS odpowiada domyĞlnym ustawieniom stacji monitorującej STAM-2

(wersja programu 1.2.0 lub nowsza). W przypadku, gdy zdarzenia mają byü wysyáane

w formacie 4/2, wysyáany jest tylko identyfikator oraz kod zdarzenia (w miejsce symbolu

strefy

). W miejsce pozostaáych znaków specjalnych formatu wysáane zostaną znaki

zapytania.

Monitorowanie AUDIO / symulacja stacji
Numer telefonu 1 /2 [Nr tel.stacji 1 / Nr tel.stacji 2]
– numer, po którego wybraniu

przez urządzenie podáączone do wyjĞcia linii telefonicznej moduá bĊdzie odbieraü

background image

SATEL

GSM-4/GSM-5

45

kody zdarzeĔ i retransmitowaü je do stacji monitorującej za poĞrednictwem telefonu

GSM. Sposób ich przesáania okreĞla siĊ wybierając odpowiednie kanaáy

monitorowania – patrz: „Media monit.st1 / st2” s. 43. W przypadku, gdy zdarzenia
mają byü przesyáane kanaáem AUDIO, musi to byü peáen numer stacji monitorującej,

do której zdarzenia zostaną przesáane.

Zaprogramowany numer musi by

ü niepowtarzalny i nie moĪe pokrywaü siĊ

z

Īadnym innym zaprogramowanym w module.

Powiadomienie o problemie z monit.

WyĞlij SMS [SMS awaria mon.] – treĞü wiadomoĞci SMS, która zostanie wysáana

w przypadku, gdy wáączona jest opcja „Bufor. zdarzeĔ” i moduáowi nie uda siĊ wysáaü

zdarzenia do wybranej stacji monitorującej. WiadomoĞü moĪe zawieraü do 32 znaków.

Nr tel. [Tel.awaria mon.] – numer telefonu, na który zostanie wysáana wiadomoĞü SMS

w przypadku, gdy moduáowi nie uda siĊ wysáaü zdarzenia do stacji monitorującej.

6.2.11 Zakáadka „Monitorowanie – wejĞcia”

Moduá moĪe wysyáaü kody zdarzeĔ do stacji monitorującej w nastĊpujących sytuacjach:

naruszenie wejĞü 1...4 (funkcje w trybie serwisowym: „Kod narusz. IN1” ... „Kod

narusz. IN4);

koniec naruszenia wejĞü 1...4 (funkcje w trybie serwisowym: „Kod k.nar. IN1“...„Kod

k.nar. IN4“);

awaria linii telefonicznej (funkcja w trybie serwisowym: „Kod awarii l.t.“);
koniec awarii linii telefonicznej (funkcja w trybie serwisowym: „Kod k.aw.l.tel.“).

Dodatkowo moĪe byü realizowana transmisja testowa (funkcja w trybie serwisowym: „Kod

tr.testowej“).
W programie D

LOAD

10 dla kaĪdego zdarzenia programuje siĊ nastĊpujące parametry:

S1 – pole naleĪy zaznaczyü, jeĪeli zdarzenie ma byü wysáane do stacji monitorującej 1.

Dwukrotne klikniĊcie myszką pozwala zaznaczyü / odznaczyü pole.

S2 – pole naleĪy zaznaczyü, jeĪeli zdarzenie ma byü wysáane do stacji monitorującej 2.

Dwukrotne klikniĊcie myszką pozwala zaznaczyü / odznaczyü pole.

Format – format, w jakim wysáany zostanie kod zdarzenia. Dwukrotne klikniĊcie myszką

pozwala wybraü: 4/2 (Ademco Express) albo CID (Contact ID).

Kod – kod zdarzenia, który zostanie wysáany do stacji monitorującej. Dla formatu 4/2

programuje siĊ 2 znaki (cyfry lub litery od A do F), a dla Contact ID – 3 cyfry. W przypadku

formatu Contact ID skorzystaü moĪna z pomocy edytora kodów. Okno edytora kodów
otwiera siĊ po klikniĊciu wskaĨnikiem myszki na przycisk

dostĊpny w polu opisującym

zdarzenie.

R – kwalifikator zdarzenia dla formatu Contact ID, który okreĞla czy jest to nowe zdarzenie,

czy koniec zdarzenia. Dwukrotne klikniĊcie myszką pozwala zaznaczyü / odznaczyü pole.

JeĞli pole jest zaznaczone, wysyáany jest koniec zdarzenia.

Strefa – numer strefy (dotyczy formatu Contact ID).
Nr – numer wejĞcia / moduáu / uĪytkownika (dotyczy formatu Contact ID).
Opis zdarzenia – pole wykorzystywane w przypadku formatu Contact ID. WyĞwietlany jest

w nim opis zdarzenia, którego kod wpisany jest w polu „Kod”. W polu dostĊpny jest
ponadto przycisk

, który umoĪliwia otwarcie edytora kodów Contact ID.

background image

GSM-4/GSM-5

SATEL

46

Rys. 22. Zakáadka „Monitorowanie – WejĞcia” w przypadku moduáu GSM-5.

W menu serwisowym moduáu w kaĪdej funkcji programowana jest sekwencja

ab c ddde ff ggg, gdzie:
a – stacja 1 ( - monitoring wáączony; - monitoring wyáączony);
b – stacja 2 ( - monitoring wáączony; - monitoring wyáączony);
c – format monitoringu (N – Ademco Express; C – Contact ID);
d – kod zdarzenia;
e – kwalifikator zdarzenia ( - nowe zdarzenie; r – koniec zdarzenia);
ff – numer strefy;
ggg – numer wejĞcia / moduáu / uĪytkownika.

6.2.12 Zakáadka „Downloading TCP/IP”

Komunikacja TCP / IP [Programow.GPRS]

Rys. 23. Zakáadka „Downloading TCP/IP” w przypadku moduáu GSM-5.

Adres serwera – adres komputera, z którego moĪe byü programowany zdalnie moduá. MoĪe

zostaü wpisany w postaci adresu IP lub w postaci nazwy.

Adres serwera z SMS [Dowolny adres] – jeĪeli opcja jest wáączona, w treĞci wiadomoĞci

SMS inicjującej poáączenie moĪna wpisaü adres serwera, z którym moduá ma siĊ poáączyü,

i numer portu. JeĞli adres nie zostanie wpisany, moduá poáączy siĊ z serwerem, którego

adres zostaá zaprogramowany w module.

Port [Port serwera] – numeru portu, na którym ma siĊ odbywaü komunikacja miĊdzy

komputerem a moduáem.

SMS inicjujący [SMS prog. GPRS] – treĞü polecenia sterującego, które musi znaleĨü siĊ

w wiadomoĞci SMS wysáanej na numer telefonu GSM moduáu, aby moduá rozpocząá

background image

SATEL

GSM-4/GSM-5

47

procedurĊ nawiązania komunikacji z programem D

LOAD

10 (komunikacjĊ z wykorzystaniem

technologii GPRS).

Klucz Dload10 [Klucz program.] – ciąg 12 znaków alfanumerycznych (cyfry, litery i znaki

specjalne) okreĞlających klucz, jakim kodowane bĊdą dane przesyáane do programu

D

LOAD

10. Moduá nawiąĪe poáączenie tylko z programem, który bĊdzie siĊ posáugiwaá

wáaĞciwym kluczem.

Komunikacja Integra – DloadX [Program.DloadX]

Adres serwera – adres komputera z programem D

LOAD

X, z którym moduá (poáączony

z centralą INTEGRA poprzez port RS-232) ma siĊ komunikowaü wykorzystując

technologiĊ GPRS. Adres moĪe zostaü wpisany w postaci adresu IP lub w postaci nazwy.

Adres serwera z SMS [Dowolny adres] – jeĪeli opcja jest wáączona, w treĞci wiadomoĞci

SMS inicjującej poáączenie moĪna wpisaü adres serwera, z którym moduá ma siĊ poáączyü,

i numer portu. JeĞli adres nie zostanie wpisany, moduá poáączy siĊ z komputerem, którego

adres zostaá zaprogramowany w module.

Port [Port serwera] – numer portu, na którym bĊdzie odbywaáa siĊ komunikacja

z programem D

LOAD

X.

SMS inicjujący [SMS progr.cent.] – treĞü polecenia sterującego, które musi znaleĨü siĊ

w wiadomoĞci SMS wysáanej na numer telefonu GSM moduáu podáączonego do centrali

alarmowej, aby moduá nawiązaá komunikacjĊ z programem D

LOAD

X z wykorzystaniem

technologii GPRS.

Klucz DloadX [Klucz DloadX] – ciąg 12 znaków alfanumerycznych (cyfry, litery i znaki

specjalne) okreĞlających klucz, jakim kodowane bĊdą dane przesyáane do programu

D

LOAD

X. Moduá nawiąĪe poáączenie tylko z programem, który bĊdzie siĊ posáugiwaá

wáaĞciwym kluczem.

kodowanie przesyáanych danych [Poáącz.kodowane] – jeĪeli opcja zostanie wáączona,

przesyáanie danych pomiĊdzy moduáem a programem bĊdzie kodowane. Opcja musi byü

wáączona.

Komunikacja Integra – GuardX [Program.GuardX]

Adres serwera – adres komputera z programem G

UARD

X, z którym moduá (poáączony

z centralą INTEGRA poprzez port RS-232) ma siĊ komunikowaü wykorzystując

technologiĊ GPRS. MoĪe zostaü wpisany w postaci adresu IP lub w postaci nazwy.

Adres serwera z SMS [Dowolny adres] – jeĪeli opcja jest wáączona, w treĞci wiadomoĞci

SMS inicjującej poáączenie moĪna wpisaü adres serwera, z którym moduá ma siĊ poáączyü,

i numer portu. JeĞli adres nie zostanie wpisany, moduá poáączy siĊ z komputerem, którego

adres zostaá zaprogramowany w module.

Port [Port serwera] – numer portu w sieci, na którym bĊdzie odbywaáa siĊ komunikacja

z programem G

UARD

X.

SMS inicjujący [SMS progr.cent.] – treĞü polecenia sterującego, które musi znaleĨü siĊ

w wiadomoĞci SMS wysáanej na numer telefonu GSM moduáu podáączonego do centrali

alarmowej, aby moduá nawiązaá komunikacjĊ z programem G

UARD

X z wykorzystaniem

technologii GPRS.

Klucz GuardX [Klucz GuardX] – ciąg 12 znaków alfanumerycznych (cyfry, litery i znaki

specjalne) okreĞlających klucz, jakim kodowane bĊdą dane przesyáane do programu

G

UARD

X. Moduá nawiąĪe poáączenie tylko z programem, który bĊdzie siĊ posáugiwaá

wáaĞciwym kluczem.

6.2.13 Zakáadka „Zdalna aktualizacja”

Zdalna aktualizacja oprogramowania moduáu przy pomocy GPRS jest moĪliwa w przypadku

moduáów z przemysáowym telefonem GSM u-blox LEON-G100.

background image

GSM-4/GSM-5

SATEL

48

Informacje na temat serwera aktualizacji oprogramowania znale

Ĩü moĪna na stronie

www.satel.pl

Rys. 24. Zakáadka „Zdalna aktualizacja” w przypadku moduáu GSM-5. Przedstawione

wartoĞci są przykáadowe.

Serwer aktualizacji [Adres serwera] – adres serwera, z którym moduá ma siĊ áączyü w celu

aktualizacji oprogramowania. MoĪe zostaü wpisany w postaci adresu IP lub w postaci

nazwy.

Port [Port serwera] – numer portu serwera podany w formie liczb dziesiĊtnych.
SMS inicjujący aktualizacjĊ [SMS firmware] – treĞü polecenia sterującego, które musi

znaleĨü siĊ w wiadomoĞci SMS wysáanej na numer telefonu GSM moduáu, aby zainicjowaü

proces aktualizacji oprogramowania.

Adres serwera z SMS [Dowolny adres] – jeĪeli opcja zostanie wáączona, w treĞci

wiadomoĞci SMS inicjującej poáączenie moĪna wpisaü adres serwera, z którym moduá ma

siĊ poáączyü, i numer portu. JeĞli adres nie zostanie wpisany, moduá poáączy siĊ

z serwerem, którego adres zostaá zaprogramowany w module.

Sprawdzaj aktualizacjĊ

po kaĪdym restarcie [Aktual. po rest.] – jeĪeli opcja zostanie wáączona, po kaĪdy restarcie

moduá bĊdzie áączyá siĊ z serwerem aktualizacji oprogramowania w celu sprawdzenia, czy

dostĊpna jest nowa wersja oprogramowania.

co… dni [Aktual. okresowo] – jeĪeli moduá ma co pewien okres sprawdzaü dostĊpnoĞü

aktualizacji, naleĪy podaü co ile dni ma siĊ odbywaü. Zaprogramowaü moĪna

maksymalnie 31 dni. WartoĞü 0 oznacza, Īe moduá nie bĊdzie okresowo áączyá siĊ

z serwerem aktualizacji oprogramowania.

Komunikaty SMS

Aktualizacja udana [SMS firmw. ok.] – wiadomoĞü SMS, która zostanie wysáana po

zakoĔczonym z powodzeniem procesie aktualizacji oprogramowania moduáu.

Brak nowszego firmware [SMS firmw. brak] – wiadomoĞü SMS, która zostanie wysáana po

sprawdzeniu przez moduá, Īe nie ma nowszego oprogramowania dla moduáu.

Aktualizacja nieudana [SMS firmw. báąd] – wiadomoĞü SMS, która zostanie wysáana

w przypadku nieudanej próby aktualizacji oprogramowania moduáu.

Wiadomo

Ğci SMS informujące o wyniku aktualizacji mogą zawieraü maksymalnie 32

znaki.

6.2.14 Zakáadka „Bufor zdarzeĔ”

Moduá z wbudowanym telefonem GSM u-blox LEON-G100 posiada nieulotną pamiĊü

rejestrującą do 255 zdarzeĔ. Zdarzenia są zapisywane w pamiĊci i zakáadka „Bufor zdarzeĔ”

jest dostĊpna, jeĪeli wáączona jest opcja buforowania zdarzeĔ (patrz: „Bufor. zdarzeĔ” s. 41).

background image

SATEL

GSM-4/GSM-5

49

Rys. 25. Zakáadka „Bufor zdarzeĔ” w przypadku moduáu GSM-5.

Zdarzenia prezentowane są w kolejnoĞci od najnowszych (na górze) do najstarszych

(na dole). W poszczególnych kolumnach prezentowane są nastĊpujące informacje:
Otrzymano – data otrzymania przez moduá zdarzenia.
Wysáano – data wysáania zdarzenia przez moduá do stacji monitorującej.
S1 / S2 – status monitoringu (S1 – stacja monitorująca 1, S2 – stacja monitorująca 2):

--- – zdarzenie nie jest monitorowane,
. – zdarzenie oczekuje na wysáanie do stacji monitorującej,
nazwa kanaáu monitorowania – zdarzenie pomyĞlnie wysáane do stacji monitorującej

przez podany kanaá.

Kod zdarzenia
Opis
– opis zdarzenia (w przypadku zdarzeĔ w formacie Contact ID).
OdĞwieĪ – przycisk umoĪliwiający wczytanie zdarzeĔ z moduáu.

background image

GSM-4/GSM-5

SATEL

50

7. Sterowanie

Rys. 26. Sterowanie moduáem i urządzeniami podáączonymi do wyjĞü moduáu.

7.1

Zdalne

7.1.1 Tonowo z klawiatury telefonu

x Zaprogramowaü parametr „Czas dzwonienia” (patrz: s. 31).
x Zaprogramowaü kody sterujące (patrz: rozdziaá „Sterowanie DTMF” s. 35).
x JeĪeli dostĊpnoĞü sterowania ma byü ograniczona do telefonów, których numery:

zaprogramowano w module (patrz: „Nr tel. do pow. 1-4” s. 40 i „Tel. awaria mon.”

s. 45) – wáączyü opcjĊ „Ster. z tel. pow.” (patrz: s.37);

znajdują siĊ na liĞcie dozwolonych numerów (patrz: „Pocz.nr tel. 1–32” s. 31) –

wáączyü opcjĊ „Ster. z tel. doz.” (patrz: s. 37).

W celu sterowania naleĪy:
1. Zadzwoniü na numer telefonu GSM moduáu, odczekaü zaprogramowany czas dzwonienia

i po usáyszeniu 3 krótkich dĨwiĊków wprowadziü 4-cyfrowy kod sterujący. W zaleĪnoĞci od

funkcji realizowanej po podaniu kodu, w sáuchawce telefonu moĪna usáyszeü nastĊpujące

dĨwiĊki:
wyáączenie wyjĞcia / wszystkich wyjĞü: 3 krótkie dĨwiĊki;
zaáączenie wyjĞcia / wszystkich wyjĞü: 4 krótkie dĨwiĊki i 1 dáugi;
zablokowanie lub odblokowanie wejĞcia / wszystkich wejĞü albo informacja o stanie

wejĞü: sekwencja 4 dĨwiĊków, w której kolejne dĨwiĊki ilustrują stan kolejnych wejĞü:

krótki dĨwiĊk – wejĞcie odblokowane,
dáugi dĨwiĊk – wejĞcie zablokowane;

background image

SATEL

GSM-4/GSM-5

51

informacja o stanie wyjĞü:

1 krótki dĨwiĊk – wyjĞcie OT1 wáączone,
2 krótkie dĨwiĊki – wyjĞcie OT2 wáączone,
3 krótkie dĨwiĊki – wyjĞcie OT3 wáączone,
4 krótkie i 1 dáugi dĨwiĊk – wszystkie trzy wyjĞcia są wyáączone.

JeĪeli wprowadzony zostanie báĊdny kod sterujący (nieznany moduáowi), moduá

wygeneruje 2 dáugie dĨwiĊki.

W przypadku pomy

áki podczas wprowadzania kodu sterującego, naleĪy nacisnąü

klawisz [*] lub [#] i wprowadziü kod ponownie. Trzykrotne wprowadzenie báĊdnego

kodu spowoduje utrat

Ċ poáączenia z moduáem.

2. Wprowadziü nastĊpne kody sterujące lub zakoĔczyü poáączenie.

7.1.2 Przy pomocy wiadomoĞci tekstowej SMS

x Zaprogramowaü polecenia sterujące (patrz: rozdziaá „Sterowanie SMS” s. 33).
x JeĪeli dostĊpnoĞü sterowania ma byü ograniczona do telefonów, których numery:

zaprogramowano w module (patrz: „Nr tel. do pow. 1-4” s. 40, „Nr potw. SMS” s. 36

i „Tel. awaria mon.” s. 45) – wáączyü opcjĊ „Ster. z tel. pow.” (patrz: s. 37);

znajdują siĊ na liĞcie dozwolonych numerów (patrz: „Pocz.nr tel. 1–32” s. 31) –

wáączyü opcjĊ „Ster. z tel. doz.” (patrz: s. 37).

x JeĪeli moduá ma potwierdzaü wykonanie sterowania przy pomocy wiadomoĞci SMS,

zaprogramowaü:

numer telefonu, na który moduá bĊdzie wysyáaá potwierdzenia (patrz: „Nr potw. SMS”

s. 36);

numer telefoniczny centrum zarządzającego wiadomoĞciami SMS (patrz: „Nr centrum

SMS” / „Nr centrum SIM2” s. 32).

W celu sterowania naleĪy:
1. Na numer telefonu GSM moduáu wysáaü wiadomoĞü SMS zawierającą polecenie sterujące.

Polecenie steruj

ące moĪe stanowiü tylko fragment wiadomoĞci SMS, ale musi znaleĨü

si

Ċ wĞród 32 pierwszych znaków. DziĊki temu w pamiĊci telefonu moĪna zapisaü

polecenie steruj

ące wraz z komentarzem i caáoĞü wysáaü do moduáu.

W jednej wiadomo

Ğci SMS moĪna umieĞciü kilka poleceĔ sterujących.

2. Po wykonaniu polecenia, moduá wyĞle wiadomoĞü SMS, która moĪe mieü postaü:

„Zaáączono wyjĞcie n (stan: OT1=? OT2=? OT3=?)”,
„Wyáączono wyjĞcie n (stan: OT1=? OT2=? OT3=?)”,

gdzie „n” to numer wyjĞcia, a „?” moĪe przyjąü wartoĞü 0 (wyáączone) albo 1

(zaáączone).

„Stan: OT1=? OT2=? OT3=?, IN1=? IN2=? IN3=? IN4=?, LT=?, SIG=?, test: ??d??h??m

T1=?...? T2=?...? T3=?...? T4=?...?”
gdzie:
OT1 ÷OT3 – informacja o stanie wyjĞü [0 – wyjĞcie nieaktywne; 1 – wyjĞcie aktywne].
IN1 ÷ IN4 – informacja o stanie wejĞü [i lub t – wejĞcie w stanie normalnym; I lub T –

wejĞcie naruszone; b – wejĞcie zablokowane].

LT – informacja o stanie linii telefonicznej [ok – linia telefoniczna sprawna; ?? – linia

telefoniczna uszkodzona].

SIG – aktualny poziom sygnaáu odbieranego przez antenĊ [cyfry od 0 do 4].

background image

GSM-4/GSM-5

SATEL

52

test – informacja dotycząca czasu, co jaki bĊdzie wysyáana transmisja testowa

[aktualnie zaprogramowana liczba dni (d), godzin (h) i minut (m)].

T1 ÷ T4 – informacja o numerach telefonów zaprogramowanych przy pomocy funkcji

„Nr tel.do pow.1–4”.

Wiadomo

Ğü SMS potwierdzająca wykonanie polecenia sterującego moĪe zostaü

wys

áana na inny numer telefonu. W takim przypadku wiadomoĞü SMS wysáana do

modu

áu musi mieü postaü: xxxxxx=yyyy. lub xxxxxx=yyyy=, gdzie „xxxxxx” to

polecenie steruj

ące, a „yyyy” to numer telefonu, na który moduá ma odesáaü

wiadomo

Ğü. JeĪeli numer telefonu ma byü poprzedzony numerem kierunkowym kraju,

zamiast znaku „+” nale

Īy uĪyü „00”.

7.1.3 Przy pomocy CLIP

Przy pomocy CLIP moĪna sterowaü tylko stanem wyjĞü.
x Zaprogramowaü parametr „Czas dzwonienia” (patrz: s. 31).
x Wpisaü numery telefonów, z których bĊdzie moĪna sterowaü wyjĞciami przy pomocy CLIP

(patrz: „CLIP1–4 nr tel.” s. 37).

x OkreĞliü, którymi wyjĞciami i w jaki sposób ma sterowaü CLIP (patrz: „CLIP1–4 Æ WyjĞcia”

s. 37).

W celu sterowania naleĪy zadzwoniü na numer telefonu GSM moduáu, odczekaü

zaprogramowany czas dzwonienia i odáoĪyü sáuchawkĊ. Moduá zmieni stan wyjĞcia.

7.2

Lokalne

7.2.1 Przy uĪyciu przycisków moduáu

Zablokowanie / odblokowanie wejĞcia

OkreĞliü, które wejĞcia mają byü rĊcznie blokowane (patrz: „IN1–4 blok.rĊcz.” s. 36).

R

Ċczne odblokowanie wejĞcia jest moĪliwe zawsze.

W celu zablokowania / odblokowania wejĞcia naleĪy:
1. Trzykrotnie nacisnąü przycisk o numerze odpowiadającym danemu wejĞciu. Odblokowane

wejĞcie zostanie zablokowane, dotychczas zablokowane wejĞcie zostanie odblokowane.

2. Na wyĞwietlaczu pokaĪe siĊ komunikat informujący o stanie wejĞcia. Moduá wygeneruje

odpowiedni dĨwiĊk (patrz: rozdziaá „Sygnalizacja dĨwiĊkowa w module” s. 13).

Zaáączenie / wyáączenie wyjĞcia

1. Nacisnąü i przytrzymaü przez okoáo 1 sekundĊ przycisk o numerze odpowiadającym

danemu wyjĞciu. Wyáączone wyjĞcie zostanie zaáączone, dotychczas zaáączone wyjĞcie

zostanie wyáączone.

2. Na wyĞwietlaczu pokaĪe siĊ komunikat informujący o stanie wyjĞcia. Moduá wygeneruje

odpowiedni dĨwiĊk (patrz: rozdziaá „Sygnalizacja dĨwiĊkowa w module” s. 13).

7.2.2 Z klawiatury telefonu podáączonego do wyjĞcia linii telefonicznej

x OkreĞliü, które wejĞcia mają byü rĊcznie blokowane (patrz: „IN1–4 blok.rĊcz.” s. 36).
x OkreĞliü, stan których wyjĞü moĪna zmieniaü przy pomocy telefonu podáączonego do

wyjĞcia linii telefonicznej (patrz: „Wyj. sterowalne” s. 37).

x Zaprogramowaü szeĞciocyfrowy kod umoĪliwiający lokalne blokowanie / odblokowywanie

wejĞü oraz zaáączanie / wyáączanie wyjĞü (patrz: „Nr sterujący” s. 36).

background image

SATEL

GSM-4/GSM-5

53

W celu sterowania naleĪy:
1. PodnieĞü sáuchawkĊ telefonu i przy pomocy klawiatury wprowadziü kod sterujący (patrz:

„Nr sterujący” s. 36). Moduá potwierdzi jego poprawnoĞü generując 4 krótkie i 1 dáugi

dĨwiĊk.

2. Nacisnąü klawisz [*], a nastĊpnie klawisze odpowiadające 2 cyfrom:

pierwsza cyfra to odpowiednio:

1 - zablokowanie wejĞcia,
2 - odblokowanie wejĞcia,
3 - sprawdzenie stanu wejĞcia (w odpowiedzi urządzenie generuje dĨwiĊki):

1 krótki dĨwiĊk – wejĞcie odblokowane,
3 dáugie dĨwiĊki – wejĞcie zablokowane.

4 - zaáączenie wyjĞcia / wyjĞü,
5 - wyáączenie wyjĞcia / wyjĞü,
6 - sprawdzenie stanu wyjĞcia (w odpowiedzi urządzenie generuje dĨwiĊki):

1 krótki dĨwiĊk – wyjĞcie wyáączone,
2 krótkie dĨwiĊki – wyjĞcie zaáączone.

druga cyfra to numer wejĞcia (1...4) / wyjĞcia (1...3) lub wszystkie wejĞcia / wyjĞcia (0).

3. Wykonanie polecenia sterującego potwierdzone zostanie 3 krótkimi dĨwiĊkami.

W przypadku báĊdnego polecenia, moduá wygeneruje 2 dáugie dĨwiĊki.

4. CzynnoĞci z punktu 2 powtórzyü, jeĞli sterowanie ma byü kontynuowane.
5. OdáoĪyü sáuchawkĊ, aby zakoĔczyü sterowanie.

7.3

Sterowanie z programu Dload10

1. Wybraü na pasku menu polecenie „Komunikacja”.
2. W menu, które siĊ otworzy wybraü funkcjĊ „On-line”. MoĪna teĪ z poziomu gáównego

okna programu przycisnąü jednoczeĞnie klawisze Ctrl+I lub kliknąü na przycisk

.

3. WyĞwietli siĊ okno „IN/OT”.
4. OkreĞliü, przy pomocy przycisku „Zablokuj / Odblokuj”, które wejĞcie ma zostaü

zablokowane / odblokowane.

5. OkreĞliü, przy pomocy przycisku „Wáącz / Wyáącz”, które wyjĞcie ma zostaü zaáączone /

wyáączone.

8. Uruchomienie monitoringu

Moduá moĪe wysyáaü do stacji monitorującej kody zdarzeĔ:
x wygenerowane przez moduá (naruszenie / koniec naruszenia wejĞcia, awaria / koniec

awarii linii telefonicznej);

x odebrane z centrali alarmowej podáączonej do wyjĞcia linii telefonicznej;
x odebrane z centrali alarmowej podáączonej do portu RS-232 moduáu.
Moduá oferuje nastĊpujące formy przesyáania kodów zdarzeĔ do stacji monitorującej:
x GPRS – pakietowa transmisja danych.
x CSD – transmisja danych.
x SMS – wiadomoĞci SMS. W przypadku wysáania kodu zdarzenia przy pomocy wiadomoĞci

SMS moduá nie otrzyma potwierdzenia odebrania kodu zdarzenia przez stacjĊ

monitorującą. Z tego wzglĊdu ten kanaá monitorowania powinien byü uĪywany jako ostatni

background image

GSM-4/GSM-5

SATEL

54

w kolejnoĞci (patrz: „Media monit.st1 / st2” s. 43). W pierwszej kolejnoĞci naleĪy

wykorzystaü kanaáy monitorowania, które pozwalają uzyskaü potwierdzenie odebrania

zdarzenia przez stacjĊ monitorującą.

x AUDIO – kanaá gáosowy GSM. W ten sposób moĪna przesyáaü tylko zdarzenia odebrane

z centrali alarmowej podáączonej do wyjĞcia linii telefonicznej. Ze wzglĊdu na

znieksztaácenia, które mogą wystąpiü w trakcie przesyáania kodów zdarzeĔ kanaáem

gáosowym GSM, nie zaleca siĊ korzystania z tej formy transmisji.

Je

Īeli wáączona jest opcja „Bufor. zdarzeĔ” (patrz: s. 41), kody zdarzeĔ nie są

przesy

áane kanaáem AUDIO.

Central

Ċ alarmową i moduá GSM moĪna tak skonfigurowaü, Īe kody zdarzeĔ nie bĊdą

odbierane przez modu

á, a jedynie przesyáane za poĞrednictwem analogowej linii

telefonicznej lub sieci GSM (kana

á gáosowy). Centrala alarmowa musi byü podáączona

do wyj

Ğcia linii telefonicznej i zaprogramowany w niej numer telefoniczny stacji

monitoruj

ącej musi byü róĪny od zaprogramowanego w module przy pomocy funkcji

„Nr tel.stacji 1 / Nr tel.stacji 2” (patrz: s. 44) albo w module musi by

ü wyáączona opcja

„Monitorowanie”.

8.1

Uruchomienie monitoringu GPRS

x Wáączyü opcjĊ „Monitorowanie”.
x Zaprogramowaü identyfikator systemu (patrz: s. 43).
x Jako sposób monitorowania zdarzeĔ wybraü GPRS (patrz: „Media monit.st1 / st2” s. 43).
x JeĪeli zdarzenia mają byü zapisywane w pamiĊci zdarzeĔ i moduá ma potwierdzaü

odebranie zdarzeĔ z centrali przed ich wysáaniem do stacji monitorującej, wáączyü

buforowanie zdarzeĔ (patrz: „Bufor. zdarzeĔ” s. 41).

x JeĪeli wáączona jest opcja buforowania zdarzeĔ i moduá ma informowaü o problemach

z transmisją, wpisaü treĞü wiadomoĞci SMS (patrz: „SMS awaria mon.” s 45) i numer

telefonu (patrz: „Tel.awaria mon.” s. 45), na który zostanie wysáana informacja.

x Wprowadziü parametry komunikacji GPRS (patrz: s. 33):

nazwĊ punktu dostĊpu (APN) dla poáączenia Internet GPRS;
adres IP serwera DNS, którego ma uĪywaü moduá (adresu serwera DNS nie trzeba

programowaü, jeĪeli dla stacji monitorującej zostanie wpisany adres IP);

nazwĊ uĪytkownika dla poáączenia Internet GPRS;
hasáo dla poáączenia Internet GPRS.

8.1.1 Monitorowanie stanu moduáu (GPRS)

1. Skonfigurowaü parametry stacji monitorującej / stacji monitorujących (patrz: s. 42):

wpisaü adres stacji monitorującej;
wpisaü numer portu TCP, na którym bĊdzie odbywaáa siĊ komunikacja ze stacją

monitorującą;

wpisaü klucz kodowania danych przesyáanych do stacji monitorującej;
wpisaü identyfikator systemu;
wpisaü klucz GPRS;

2. OkreĞliü zasady monitorowania zdarzeĔ dotyczących moduáu (patrz: s. 45).

background image

SATEL

GSM-4/GSM-5

55

8.1.2 Monitorowanie zdarzeĔ z centrali alarmowej (GPRS)

Centrala podáączona tylko do wyjĞcia linii telefonicznej

1. Zaprogramowaü parametry w taki sposób, jak zostaáo to opisane w rozdziale

„Monitorowanie stanu moduáu (GPRS)” w punkcie 1.

2. Wpisaü numer telefonu, który zostanie równieĪ zaprogramowany w centrali alarmowej dla

stacji monitorującej symulowanej przez moduá (patrz: „Nr tel.stacji 1 / Nr tel.stacji 2” s. 44).

3. OkreĞliü czas trwania sygnaáu generowanego przez moduá w celu potwierdzenia

odebrania zdarzenia z centrali alarmowej (patrz: „DáugoĞü potw” s. 42).

4. Wáączyü opcjĊ „GSM podstawowy” (patrz: s. 29).

Centrala podáączona do portu RS-232

Parametry dotyczące stacji monitorujących zostaną automatycznie pobrane z centrali.
MoĪna wáączyü kontrolĊ poáączenia z centralą INTEGRA (patrz: „Tst.poá.INTEGRA” s. 41).

8.2

Uruchomienie monitoringu CSD

x Wáączyü opcjĊ „Monitorowanie”.
x Jako sposób monitorowania zdarzeĔ wybraü CSD (patrz: „Media monit.st1 / st2” s. 43).
x JeĪeli zdarzenia mają byü zapisywane w pamiĊci zdarzeĔ i moduá ma potwierdzaü

odebranie zdarzeĔ z centrali przed ich wysáaniem do stacji monitorującej, wáączyü

buforowanie zdarzeĔ (patrz: „Bufor. zdarzeĔ” s. 41).

x JeĪeli wáączona jest opcja buforowania zdarzeĔ i moduá ma informowaü o problemach

z transmisją, wpisaü treĞü wiadomoĞci SMS (patrz: „SMS awaria mon.” s 45) i numer

telefonu (patrz: „Tel.awaria mon.” s. 45), na który zostanie wysáana informacja.

8.2.1 Monitorowanie stanu moduáu (CSD)

1. Skonfigurowaü parametry dotyczące stacji monitorującej / stacji monitorujących (patrz:

s. 42):
wpisaü identyfikator systemu;
wpisaü numer telefonu, na który ma byü realizowany monitoring CSD.

2. OkreĞliü zasady monitorowania zdarzeĔ dotyczących moduáu (patrz: s. 45).

8.2.2 Monitorowanie zdarzeĔ z centrali alarmowej (CSD)

Centrala podáączona tylko do wyjĞcia linii telefonicznej

1. Zaprogramowaü numer telefonu, na który ma byü realizowany monitoring CSD (patrz:

s. 44).

2. Wpisaü numer telefonu, który zostanie równieĪ zaprogramowany w centrali alarmowej dla

stacji monitorującej symulowanej przez moduá (patrz: „Nr tel.stacji 1 / Nr tel.stacji 2” s. 44).

3. OkreĞliü czas trwania sygnaáu generowanego przez moduá w celu potwierdzenia

odebrania zdarzenia z centrali alarmowej (patrz: „DáugoĞü potw.” s. 42).

4. Wáączyü opcjĊ „GSM podstawowy” (patrz: s. 29).

Centrala podáączona do portu RS-232

1. Zaprogramowaü numer telefonu, na który ma byü realizowany monitoring CSD (patrz:

s. 44).

2. MoĪna wáączyü kontrolĊ poáączenia z centralą INTEGRA (patrz: „Tst.poá.INTEGRA”

s. 41).

background image

GSM-4/GSM-5

SATEL

56

8.3

Uruchomienie monitoringu SMS

x Wáączyü opcjĊ „Monitorowanie”.
x Jako sposób monitorowania zdarzeĔ wybraü SMS (patrz: „Media monit.st1 / st2” s. 43).
x JeĪeli zdarzenia mają byü zapisywane w pamiĊci zdarzeĔ i moduá ma potwierdzaü

odebranie zdarzeĔ z centrali przed ich wysáaniem do stacji monitorującej, wáączyü

buforowanie zdarzeĔ (patrz: „Bufor. zdarzeĔ” s. 41).

x JeĪeli wáączona jest opcja buforowania zdarzeĔ i moduá ma informowaü o problemach

z transmisją, wpisaü treĞü wiadomoĞci SMS (patrz: „SMS awaria mon.” s 45) i numer

telefonu (patrz: „Tel.awaria mon.” s. 45), na który zostanie wysáana informacja.

8.3.1 Monitorowanie stanu moduáu (SMS)

1. Skonfigurowaü parametry dotyczące stacji monitorującej / stacji monitorujących (patrz:

s. 42):
wpisaü identyfikator systemu;
wpisaü numer telefonu, na który ma byü realizowany monitoring SMS;
zaprogramowaü format wiadomoĞci SMS, w jakim przesyáane bĊdą kody zdarzeĔ do

stacji monitorującej.

2. OkreĞliü zasady monitorowania zdarzeĔ dotyczących moduáu (patrz: s. 45).

8.3.2 Monitorowanie zdarzeĔ z centrali alarmowej (SMS)

Centrala podáączona tylko do wyjĞcia linii telefonicznej

1. Zaprogramowaü parametry analogicznie, jak zostaáo to opisane w rozdziale

„Monitorowanie stanu moduáu (SMS)” w punkcie 1 (identyfikatora systemu nie trzeba

programowaü).

2. Wpisaü numer telefonu, który zostanie równieĪ zaprogramowany w centrali alarmowej dla

stacji monitorującej symulowanej przez moduá (patrz: „Nr tel.stacji 1 / Nr tel.stacji 2” s. 44).

3. OkreĞliü czas trwania sygnaáu generowanego przez moduá w celu potwierdzenia

odebrania zdarzenia z centrali alarmowej (patrz: „DáugoĞü potw.” s. 42).

4. Wáączyü opcjĊ „GSM podstawowy” (patrz: s. 29).

Centrala podáączona do portu RS-232

1. Zaprogramowaü parametry analogicznie, jak zostaáo to opisane w rozdziale

„Monitorowanie stanu moduáu (SMS)” w punkcie 1 (identyfikatora systemu nie trzeba

programowaü).

2. MoĪna wáączyü kontrolĊ poáączenia z centralą INTEGRA (patrz: „Tst.poá.INTEGRA”

s. 41).

8.4

Uruchomienie monitoringu AUDIO

Kana

áem AUDIO mogą byü przesyáane tylko zdarzenia z centrali alarmowej

pod

áączonej do wyjĞcia linii telefonicznej. Zdarzenia dotyczące moduáu GSM nie mogą

by

ü w ten sposób przesyáane.

x Wáączyü opcjĊ „Monitorowanie”.
x Wyáączyü opcjĊ „Bufor. zdarzeĔ”, jeĞli byáa wáączona.
x Jako sposób monitorowania zdarzeĔ wybraü AUDIO (patrz: „Media monit.st1 / st2” s. 43).
x Wpisaü numer telefonu, na który realizowane ma byü monitorowanie w formie AUDIO

(patrz: „Nr tel.stacji 1 / Nr tel.stacji 2” s. 44).

background image

SATEL

GSM-4/GSM-5

57

x Wáączyü opcjĊ „GSM podstawowy” (patrz: s. 29).

8.5

Uruchomienie monitorowania zdarzeĔ kilkoma kanaáami

JeĪeli zdarzenia mają byü przesyáane przy wykorzystaniu róĪnych sposobów transmisji lub

przy wykorzystaniu dwóch kart SIM (w przypadku moduáu GSM-5) naleĪy:
1. Zaprogramowaü parametry dotyczące monitorowania dla kaĪdego z wybranych kanaáów

zgodnie opisem umieszczonym w poprzednich rozdziaáach.

2. OkreĞliü priorytety wybranych kanaáów monitorowania (patrz: „Media monit.st1 / st2”

s. 43).

3. W przypadku moduáu GSM-5 i korzystania z dwóch kart SIM, zaprogramowaü

odpowiednio czas blokady (patrz: s. 33) i czas przeáączenia (patrz: s. 33).

4. Zaprogramowaü liczbĊ nieudanych powtórzeĔ wysáania zdarzenia wybranym kanaáem

monitorowania, po których moduá podejmie próbĊ jego wysáania kolejnym kanaáem (patrz:

„IloĞü prób” s. 42).

9. Uruchomienie powiadamiania

Moduá oferuje nastĊpujące formy powiadamiania:
x gáosowe – powiadamianie gáosowe moĪe byü realizowane w przypadku podáączenia do

moduáu syntezera mowy SM-2, poniewaĪ moduá informuje o zdarzeniu przy pomocy

komunikatu gáosowego nagranego w syntezerze.

x SMS – moduá informuje o zdarzeniu przy pomocy zaprogramowanej w module wiadomoĞci

SMS.

x CLIP – moduá informuje o zdarzeniu dzwoniąc na zaprogramowane numery telefonów

i rozáączając siĊ automatycznie po maksymalnie 50 sekundach. CLIP umoĪliwia

powiadamianie bez ponoszenia kosztów. WyĞwietlenie numeru telefonu moduáu naleĪy

odczytaü jako powiadomienie o zdarzeniu.

W celu uruchomienia powiadamiania wymagane jest wpisanie numerów telefonów, na które
moduá bĊdzie je realizowaá (patrz: „Nr tel.do pow.1-4:” s. 40).

9.1

Uruchomienie powiadamiania gáosowego

1. Nagraü w syntezerze mowy SM-2 komunikat gáosowy, który ma byü wykorzystywany do

powiadamiania.

2. OkreĞliü, czy w przypadku danego numeru telefonu, komunikat gáosowy ma byü

odtwarzany 1 czy 2 razy (patrz: „Kom.x2 dla nr 1–4” s. 40).

3. Odpowiednio okreĞliü zasady powiadamiania o zdarzeniach dotyczących moduáu (patrz:

„Przydziaá zdarzeĔ” s. 40).

4. JeĪeli kilka róĪnych zdarzeĔ moĪe skutkowaü wyzwoleniem powiadamiania gáosowego,

moĪna wáączyü opcjĊ „DĨwiĊki powiad.” (patrz: s. 38), aby uzyskaü dodatkowe informacje

o zdarzeniu.

5. OkreĞliü, czy dla danego wejĞcia ma byü realizowane powiadamianie w przypadku

sprawnej linii telefonicznej (patrz: „TL ok, pow.z w1–4” s. 41).

9.2

Uruchomienie powiadamiania SMS

1. Wpisaü numer telefoniczny centrum zarządzającego wiadomoĞciami SMS, jeĪeli nie

zostaá wpisany przez operatora do pamiĊci karty SIM („Nr centrum SMS / Nr centrum

SIM2” s. 32).

background image

GSM-4/GSM-5

SATEL

58

2. Odpowiednio okreĞliü zasady powiadamiania o zdarzeniach dotyczących moduáu (patrz:

„Przydziaá zdarzeĔ” s. 40).

3. OkreĞliü, czy dla danego wejĞcia ma byü realizowane powiadamianie w przypadku

sprawnej linii telefonicznej (patrz: „TL ok, pow.z w1–4” s. 41).

9.2.1 Zmiana komunikatów powiadamiania przy pomocy wiadomoĞci SMS

Komunikaty mo

Īe skáadaü siĊ z 32 znaków, ale nie moĪe zawieraü znaków

narodowych.

1. Uruchomiü tryb serwisowy.
2. WejĞü do podmenu „Powiadamianie”.
3. Wybraü funkcjĊ programującą daną treĞü komunikatu SMS (patrz: s. 40).
4. Nacisnąü jednoczeĞnie i przytrzymaü przez okoáo 1 sekundĊ przycisk NEXT i CHANGE.
5. JeĪeli treĞü aktualnego komunikatu byáa domyĞlna, na wyĞwietlaczu pojawi siĊ napis

„Odczyt z SMS”. Moduá przejdzie na czas okoáo 110 sekund w stan oczekiwania

na wiadomoĞü SMS.

6. JeĪeli treĞü aktualnego komunikatu nie byáa domyĞlna, naciĞniĊcie i przytrzymanie

przycisków NEXT i CHANGE skasuje jego treĞü. Kolejne uĪycie przycisków w tej samej

konfiguracji wyĞwietli standardowy komunikat. Po ponownym naciĞniĊciu i przytrzymaniu

obu przycisków moduá przejdzie w stan oczekiwania na wiadomoĞü SMS.

7. Na numer telefonu GSM moduáu wysáaü z telefonu komórkowego wiadomoĞü SMS. Musi

mieü ona postaü: (*xxxxxx*), gdzie „xxxxxx” to treĞü komunikatu. Po jej odebraniu, moduá

wygeneruje 2 krótkie dĨwiĊki i pokaĪe odebrany tekst na wyĞwietlaczu.

8. Zatwierdziü wprowadzone zmiany klawiszem OK.
9. Wprowadziü kolejne komunikaty.
10. ZakoĔczyü dziaáanie trybu serwisowego.

9.3

Uruchomienie powiadamiania CLIP

1. JeĪeli powiadomienie przy pomocy CLIP ma byü realizowane z potwierdzeniem,

zaznaczyü opcjĊ „Potw. CLIP nr 1–4” (patrz: s. 40).

2. OkreĞliü liczbĊ powtórzeĔ powiadomienia na dany numer telefonu (funkcja „IloĞü prób nr

1–4” s. 40).

3. JeĪeli moduá ma wysyáaü na wybrany numer telefonu wiadomoĞü SMS w przypadku, gdy

odebranie powiadomienia nie zostanie potwierdzone, wáączyü opcjĊ „SMS nieud.pow 1–

4” (patrz: s. 40).

4. Odpowiednio okreĞliü zasady powiadamiania o zdarzeniach dotyczących moduáu (patrz:

„Przydziaá zdarzeĔ” s. 40).

5. OkreĞliü, czy dla danego wejĞcia ma byü realizowane powiadamianie w przypadku

sprawnej linii telefonicznej (patrz: „TL ok, pow.z w1–4” s. 41).

Modu

á uzna powiadomienie za wykonane, jeĪeli:

przez okoáo 10 sekund od momentu wybrania numeru telefonu nie otrzyma

informacji o jego zaj

ĊtoĞci;

poáączenie zostanie odebrane.

Je

Ğli telefon komórkowy adresata wiadomoĞci jest wyáączony lub znajduje siĊ poza

zasi

Ċgiem sieci, a usáuga poczty gáosowej nie jest aktywna, w sáuchawce moĪe byü

generowany automatyczny komunikat o zaistnia

áej sytuacji i nie jest odsyáany sygnaá

zaj

ĊtoĞci numeru. W takim przypadku powiadomienie zostaje uznane przez moduá za

odebrane, natomiast u

Īytkownik traci informacjĊ o jego wykonaniu.

odebrane, natomiast u

Īytkownik traci informacjĊ o jego wykonaniu.

background image

SATEL

GSM-4/GSM-5

59

W celu potwierdzenia powiadomienia nale

Īy odrzuciü poáączenie z moduáu nie

szybciej ni

Ī 10 sekund i nie póĨniej niĪ 20 sekund od usáyszenia dzwonka w telefonie.

Je

Īeli uĪytkownik odrzuci poáączenie zbyt wczeĞnie, moduá moĪe ponawiaü próby

powiadomienia (patrz: „Ilo

Ğü prób nr 1–4” s. 40).

10. Konwersja wiadomoĞci typu PAGER na wiadomoĞci SMS

Moduá GSM podáączony do urządzenia posiadającego funkcjĊ wysyáania komunikatów do

systemu przywoáawczego, oferuje moĪliwoĞü konwersji wiadomoĞci typu PAGER na

wiadomoĞü SMS.
W module GSM naleĪy:
1. Wpisaü numer telefoniczny centrum zarządzającego wiadomoĞciami SMS, jeĪeli nie

zostaá wpisany przez operatora do pamiĊci karty SIM (patrz: „Nr centrum SMS / Nr

centrum SIM2” s. 32).

2. Zaprogramowaü numer stacji pager (patrz: „Nr stacji pager” s. 29).
3. Zaprogramowaü numer kierunkowy kraju, jeĪeli numery telefonów w urządzeniu nie

zostaną nim poprzedzone (patrz: „Prefiks do SMS” s. 29).

10.1 Wspóápraca z automatem telefonicznym DT-1

W automacie telefonicznym DT-1 naleĪy:

1. Zaprogramowaü parametry sygnaáu stacji systemu przywoáawczego zgodnie z tabelą 2.

DT-1

C

1

2

2

A

0

E

0

0

7

A

8

Tabela 2. Parametry sygnaáu stacji systemu przywoáawczego dla automatu telefonicznego

DT-1.

2. Zaprogramowaü pozostaáe parametry potrzebne do uruchamiania powiadamiania typu

PAGER (patrz: instrukcja do automatu telefonicznego DT-1).

11. Wysyáanie wiadomoĞci SMS z telefonu podáączonego do

wyjĞcia linii telefonicznej

Moduá GSM pozwala na wysyáanie wiadomoĞci SMS ze stacjonarnego aparatu

telefonicznego, generującego sygnaáy DTMF, podáączonego do wyjĞcia linii telefonicznej.
Moduá pracuje w 2 trybach:
1. Numerycznym:

kaĪdy naciĞniĊty klawisz telefonu oznacza wpisanie do komunikatu odpowiadającej

mu cyfry;

przeáączenie na tryb tekstowy nastĊpuje po dwukrotnym przyciĞniĊciu klawisza [*].

2. Tekstowym:

kaĪdemu klawiszowi numerycznemu odpowiadają trzy litery (patrz: rys. 27);
naciĞniĊcie klawisza oznacza wybór Ğrodkowej litery;
naciĞniĊcie kolejno klawisza i [*] oznacza wybór litery zapisanej po lewej stronie

danego klawisza;

naciĞniĊcie kolejno klawisza i [#] oznacza wybór litery zapisanej po prawej stronie

danego klawisza;

background image

GSM-4/GSM-5

SATEL

60

w celu uzyskania spacji, naleĪy nacisnąü klawisz [0];
myĞlnik uzyskuje siĊ naciskając klawisze [0][*], kropkĊ – klawisz [1];
przeáączenie z trybu tekstowego na numeryczny nastĊpuje po przyciĞniĊciu klawiszy

[0] i [#];

Po przyciĞniĊciu klawisza [#], gdy moduá jest w trybie numerycznym, wiadomoĞü zostanie

wysáana.

Rys. 27. Przydziaá znaków alfanumerycznych do klawiatury telefonu.

W celu wysáania wiadomoĞci SMS naleĪy:
1. PodnieĞü sáuchawkĊ telefonu podáączonego do wyjĞcia linii telefonicznej.
2. Wybraü zaprogramowany w module numer stacji pager (patrz: „Nr stacji pager” s. 29),

a nastĊpnie numer telefonu, na który ma zostaü wysáana wiadomoĞü SMS. Numer naleĪy

podaü jak najszybciej, bez odstĊpów czasowych pomiĊdzy kolejnymi cyframi (prefiks

kraju naleĪy podaü w zaleĪnoĞci od tego, czy zostaá zaprogramowany przy pomocy

funkcji „Prefiks do SMS”).

3. Wygenerowane przez moduá dwa dĨwiĊki potwierdzą prawidáowo odebrany numer. Brak

potwierdzenia lub sygnaá zajĊtoĞci oznacza báąd wybierania i koniecznoĞü rozpoczĊcia

procedury od nowa (dla uáatwienia moĪna uĪyü opcji „Powtórz” na klawiaturze telefonu).

4. Wpisaü treĞü wiadomoĞci zgodnie z zasadami opisanymi powyĪej (czas oczekiwania

przez moduá na kolejne znaki nie jest limitowany).

Wiadomo

Ğü SMS wysyáana ze stacjonarnego aparatu telefonicznego moĪe zawieraü

maksymalnie 62 znaki alfanumeryczne.

Od

áoĪenie sáuchawki podczas wprowadzania tekstu przerywa proces wysyáania

wiadomo

Ğci SMS.

12. Zasady konwersji numeru

W przypadku, gdy poáączenia są realizowane przez telefon GSM moduáu, odbierany

z centrali alarmowej lub tradycyjnego aparatu numer telefoniczny, jeszcze przed przesáaniem

go do telefonu GSM moduáu, zostaje poddany konwersji.

background image

SATEL

GSM-4/GSM-5

61

1. Podczas wybierania numeru, moduá najpierw sprawdza, czy jego pierwsze cyfry są

zgodne z:
numerem stacji pager (patrz: „Nr stacji pager” s. 29) – konwersja dotyczy cyfr

nastĊpujących po numerze stacji pager i ogranicza siĊ do poprzedzenia ich prefiksem,

jeĞli zostaá on zaprogramowany (patrz: „Prefix do SMS” s. 29),

jednym z zaprogramowanych numerów wyjĞciowych (patrz: „Nr wyjĞciowy 1–4” s. 31)

– konwersja dotyczy cyfr nastĊpujących po numerze wyjĞciowym,

numerem telefonu stacji monitorującej (patrz: „Nr tel.stacji 1 / Nr tel.stacji 2” s. 44) –

konwersja numeru nie ma zastosowania.

2. Po upáywie 4 sekund od wybrania ostatniej cyfry, moduá przechodzi do konwersji numeru.
3. JeĪeli wybierany numer zaczyna siĊ od prefiksu usuwanego, prefiks jest usuwany

z numeru.

4. JeĪeli wybierany numer nie rozpoczyna siĊ zaprogramowanym w module prefiksem, na

początku wybieranego numeru moĪe zostaü dopisany prefiks dodawany.

5. JeĪeli wybierany numer zaczyna siĊ od jednego z prefiksów staáych lub juĪ zostaá

skorygowany, moduá sprawdza, czy znajduje siĊ on na liĞcie numerów dozwolonych

(patrz: „Pocz.nr tel. 1–32” s. 31). JeĞli numer znajduje siĊ na liĞcie lub wáączona jest opcja

„Dowolne numery” (patrz: s. 29) – numer jest uznawany za poprawny i moduá realizuje

poáączenie.

13. Zainicjowanie aktualizacji oprogramowania moduáu przy

pomocy wiadomoĞci SMS

Na numer telefonu GSM moduáu wysáaü wiadomoĞü SMS zawierającą polecenie sterujące

uruchamiające proces aktualizacji oprogramowania moduáu (funkcja „SMS firmware”

w podmenu „Aktual. firmware”). Moduá poáączy siĊ z serwerem aktualizacji oprogramowania,

którego adres zaprogramowany jest w module.
JeĪeli w module wáączona jest opcja „Dowolny adres” (podmenu „Aktual. firmware”), wysáaü

moĪna wiadomoĞü o treĞci xxxxxx=yyyy:zz. lub xxxxxx=yyyy:zz=, gdzie „xxxxxx” to

zaprogramowane w module polecenie sterujące uruchamiające proces aktualizacji, „yyyy” to

adres serwera z aktualnym oprogramowaniem moduáu (adres IP lub nazwa), a „zz” to numer

portu serwera. Moduá poáączy siĊ z komputerem, którego adres podany zostaá w wiadomoĞci

SMS. JeĪeli w wiadomoĞci SMS polecenie sterujące zostanie podane poprawnie, a pozostaáe

dane báĊdnie, adres oraz port serwera, z którym ma siĊ poáączyü moduá, zostaną pobrane

z ustawieĔ zaprogramowanych w module.
Po zakoĔczeniu aktualizacji, na numer telefonu, z którego wysáano wiadomoĞü SMS

inicjującą proces uaktualniania oprogramowania, zostanie wysáana wiadomoĞü SMS

zawierająca informacjĊ o wyniku procesu oraz o wersji oprogramowania moduáu.

14. Przywrócenie ustawieĔ fabrycznych

14.1 Program D

LOAD

10

1. Wybraü na pasku menu polecenie „Komunikacja”.
2. W menu, które siĊ otworzy, wybraü funkcjĊ „Ustawienia producenta”. WyĞwietli siĊ okno,

w którym naleĪy potwierdziü chĊü przywrócenia ustawieĔ fabrycznych moduáu.

background image

GSM-4/GSM-5

SATEL

62

Rys. 28. Funkcja „Ustawienia producenta” w menu „Komunikacja”.

14.2 Tryb serwisowy

1. WejĞü do trybu serwisowego.
2. Wybraü funkcjĊ „Skasuj wszystko”. WyĞwietli siĊ pytanie, w odpowiedzi na które naleĪy

potwierdziü chĊü przywrócenia ustawieĔ fabrycznych moduáu przy pomocy przycisku

CHANGE.

14.3 Ustawienia fabryczne moduáu (D

LOAD

10)

Zakáadka „GSM 4/5”:

Identyfikator GSM: AAAAAA
PrĊdkoĞü RS-232: 19200 bps
Autorestart co: 24 godziny
Wáączone opcje:

Pokazuj wybierane numery
PokaĪ awariĊ linii telefonicznej
Przeáącz liniĊ przy awarii
Wyá. nap. linii tel. przy awarii GSM

PodĞwietlenie LCD: brak
Format modemu: auto
W odebranym CLIP skonwertuj „+” na: 00
Odpowiadanie na CLIP: Kom. gáos.
Czas braku telefonu: 2
Czas braku GSM: 0
Czas dzwonienia: 30

Zakáadka „SIM 1/2”:

Wáączone opcje:

Peáen, miĊdzynarodowy numer
Pobierz czas z sieci GSM

background image

SATEL

GSM-4/GSM-5

63

Czas blokady: 0
Czas powrotu: 0

Zakáadka „Sterowanie / WejĞcia / WyjĞcia”:

Typ wejĞcia IN 1-4: 2.NO
CzuáoĞü wejĞcia IN 1-4: 200 ms
Powrót wejĞcia IN 1-4: 4 sek.
Aut. blokowane po alarmach IN 1-4: 3
Autoreset po IN 1-4: 120 sek.
Czas blokady IN 1-4: 24 godz.
MoĪna blok. rĊcznie IN 1-4: wáączona
Czas dziaáania wyjĞcia (monostab.) OT 1-3: 30 sek.
MoĪna ster. lokalnie OT 1-3: wáączona

Zakáadka „Powiadamianie”:

Wáączone opcje:

Priorytet powiadamiania
Tr. testowa ze statusem moduáu
Powiadamiaj przy sprawnej linii tel. ze wszystkich wejĞü

Il. pow. tel 1-4: 3
Komunikaty SMS: domyĞlna treĞü dla wszystkich zdarzeĔ

Zakáadka „Monitorowanie”:

Wáączone opcje:

Buforowanie zdarzeĔ

IloĞü prób centrali do wysyáania zdarzenia alternatywną drogą: 3
DáugoĞü potwierdzenia: 850 ms
WyĞlij SMS: Problem monitorowania (stacja #)

Zakáadka „Monitorowanie - WejĞcia”:

Kody zaprogramowane dla zdarzeĔ: Transmisja testowa, Awaria linii tel., Koniec awarii linii

Zakáadka „Downloading TCP/IP”:

Wáączone opcje:

Adres serwera z SMS
Kodowanie przesyáanych danych

Zakáadka „Zdalna aktualizacja”:

Wáączone opcje:

Adres serwera z SMS

Komunikaty SMS: treĞü standardowa.

background image

GSM-4/GSM-5

SATEL

64

15. Dane techniczne

Liczba wejĞü.............................................................................................................................4
Liczba wyjĞü:

typu OC.........................................................................3

zasilających...................................................................1

NapiĊcie zasilania .............................................................................................. 12 V DC ±15%
Wymagana minimalna wydajnoĞü prądowa zasilacza ...................................................500 mA
Pobór prądu w stanie gotowoĞci

GSM-4 / GSM-5 ..................................................100 mA

Maksymalny pobór prądu:

GSM-4 ................................................................250 mA

GSM-5 ................................................................330 mA

ObciąĪalnoĞü prądowa wyjĞü typu OC.............................................................................50 mA
ObciąĪalnoĞü prądowa wyjĞcia +V.................................................................................300 mA
Klasa Ğrodowiskowa wg EN50130-5........................................................................................II
Zakres temperatur pracy .........................................................................................-10...+55 °C
Maksymalna wilgotnoĞü ..................................................................................................93±3%
Wymiary páytki elektroniki.................................................................................... 162 x 104 mm
Masa urządzenia w obudowie:

GSM-4 ................................................................... 955 g

GSM-5 ................................................................... 875 g

Parametry GPRS oraz numery centrum SMS dla operatorów sieci GSM w Polsce (stan na
wrzesieĔ 2012):

Operator

T-Mobile

Orange

Plus GSM

Play

Numer
centrum SMS

+48602951111

+48501200777

+48601000310

+48790998250

GPRS APN

internet

internet

internet

internet

(dla taryf

telemetrycznych:

playmetric)

UĪytkownik

(puste pole)

internet

(puste pole)

(puste pole)

Hasáo

(puste pole)

internet

(puste pole)

(puste pole)

DNS

213.158.194.1,

213.158.193.38

194.204.159.1,

194.9.223.79

212.2.96.51,

212.2.96.52

89.108.195.20,

89.108.195.21


Wyszukiwarka

Podobne podstrony:
acx201 io pl 1112
asw100 io pl 1112
apmd150 io pl 1112
ard100 io pl 1112
acx201 io pl 1112
gsm4 5 lu pl 1112
asp205 io pl 1112
afd100 io pl 1112
avd100 io pl 1112
gprs t6 io pl 1013
aqua s io pl 1109
cz emm2 io pl 0407
amd101 io pl 0510(2)
graphite io pl 1109
aqua pro io pl 1109

więcej podobnych podstron
