DEMONTAŻ - MONTAŻ : KLOCKI PRZEDNICH HAMULCÓW (MONTAŻ TRW)

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

Szczypce typu FACOM D60A.

2. Demontaż

Odblokować śruby przednich kół.
Podnieść i ustalić samochód tak, aby przednie koła wisiały w powietrzu.
Zdemontować :

Śruby kół przednich
Przednie koła

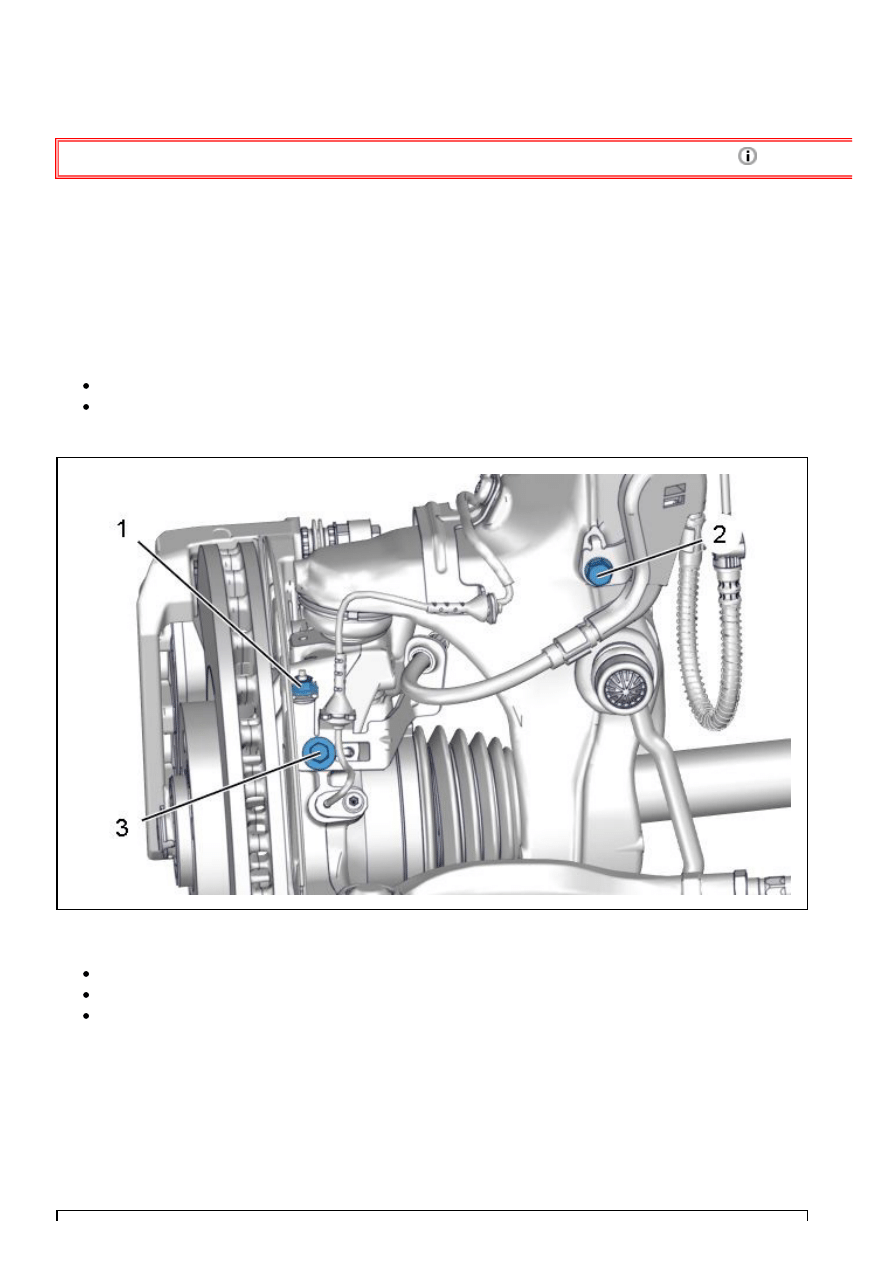

Rysunek : B3FM07LD

Zdemontować :

Nakrętka (1)
Śrubę (2)
Śrubę (3)

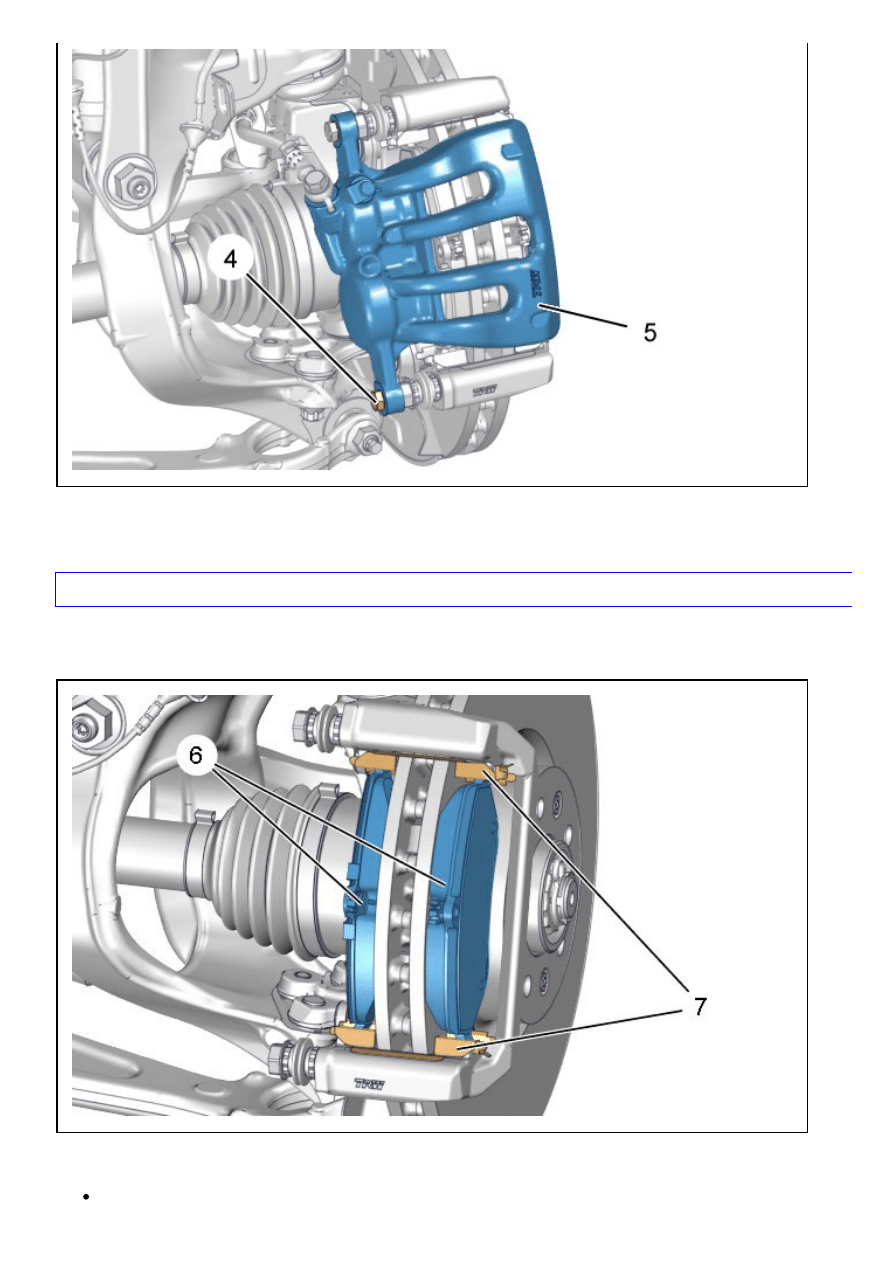

Rysunek : B3FG23FD

Rozłączyć - Rozłączyć : Przewody wskażników zużycia klocków hamulcowych.
Zdemontować śrubę (4).

UWAGA : Uważać, aby nie skręcić giętkiego przewodu hamulcowego .

Odchylić zacisk hamulca (5).

Rysunek : B3FM07ND

Zdemontować :

Klocki hamulcowe (6)

Podkładki oporowe (7) klocków hamulcowych (6)

3. Oczyszczenie

OBOWIAZKOWE : Nie używać sprężonego powietrza do czyszczenia hamulców.

3.1. 1-sza możliwość

Oczyścić tarczę i zacisk hamulca (5) ; Za pomocą zalecanego środka czyszczącego do hamulców.
Pozostawić do ocieknięcia i wysuszenia.
Wytrzeć tarczę i zacisk hamulca (5) ; Wytrzeć czystą szmatką.

3.2. Druga możliwość

Użyć odkurzacza homologowanego przez producenta .

4. Kontrola

Sprawdzić wzrokowo :

Szczelność wokół tłoczków zacisku hamulca
Dobry stan i doskonałe dopasowanie osłon mieszkowych

Zużycie tarcz hamulcowych

Wymienić uszkodzone części.

UWAGA : Żaden ślad smaru, oleju, paliwa nie jest dopuszczalny na okładzinach klocków hamulcowych (6).

5. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania :

Układ hamulcowy
kół (koła)

Wcisnąć tłoczki do końca w gniazda za pomocą szczypiec typu FACOM D60A.

UWAGA : Włożyć podkładkę pomiędzy narzędzie i klocek hamulcowy, aby wcisnąć tłoczki do końca w gniazda.

Kontrolować poziom płynu hamulcowego.
Zamontować :

Podkładki oporowe (7) klocków hamulcowych (6)
Klocki hamulcowe (6)

UWAGA : Przy każdym demontażu : Wymieniać systematycznie śrubę (4).

Zamontować :

Zacisk hamulca (5)
Śrubę (4) (nowa)

Zamocować - Podłączyć : Przewody wskażników zużycia klocków hamulcowych (6).
Zamontować :

Śrubę (3)
Śrubę (2)
Nakrętka (1)
Przednie koła
Śruby kół przednich

Pojazd na kołach

Dokręcić śruby kół.

UWAGA : Przed rozpoczęciem jazdy, nacisnąć kilka razy na pedał hamulca, lekko i stopniowo, przy pracującym
silniku.

Sprawdzić poziom płynu hamulcowego i w razie potrzeby uzupełnić.
