C5 (X7) B3FD011UP0 2 07 01 2014 Konserwacja Ocena techniczna bilans hamulców

background image

KONSERWACJA : OCENA TECHNICZNA/BILANS HAMULCÓW

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Narzędzia

Narzędzie :

Narzędzia i wyposażenie niezbędne do wykonania kontroli
Mikrometr

Przyrząd

Oznaczenie Oznaczenie

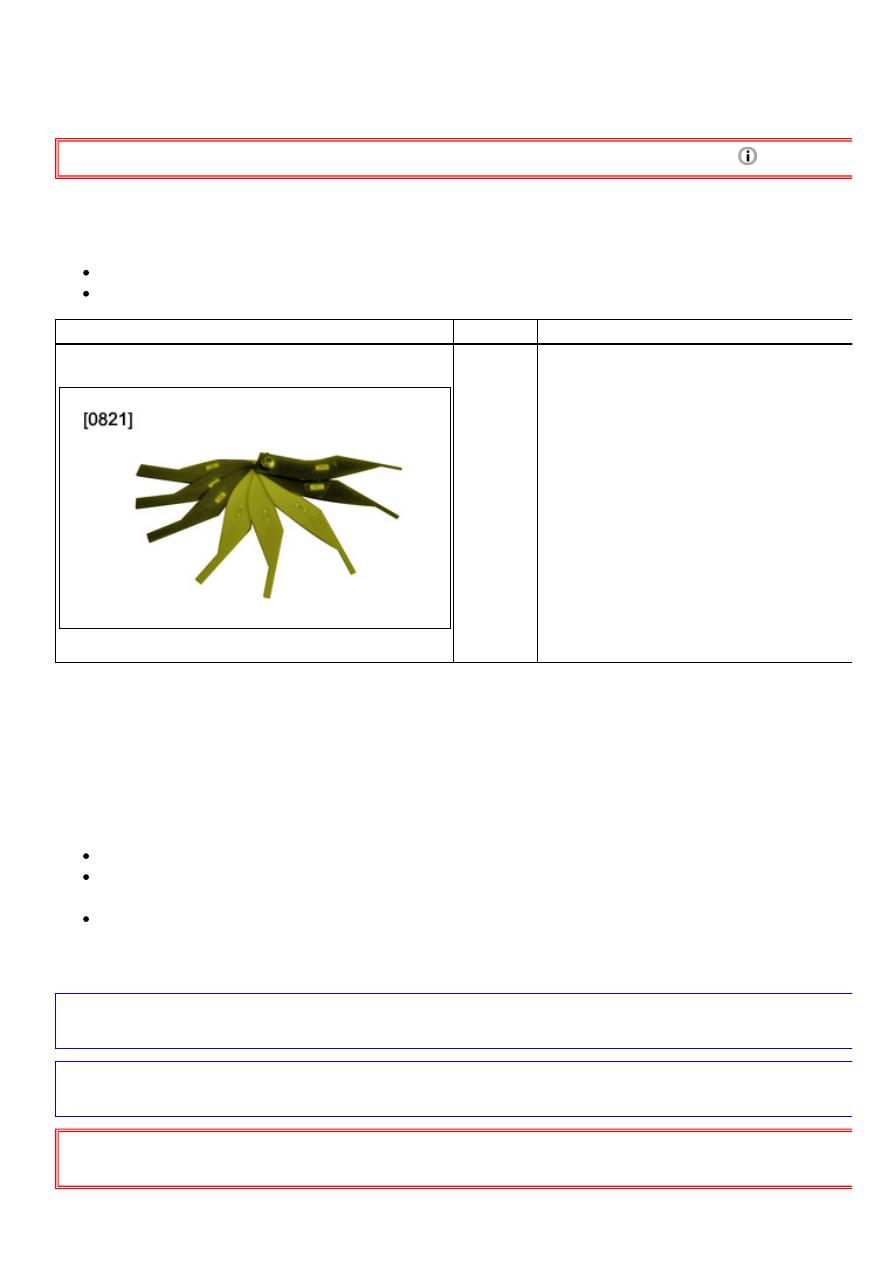

Rysunek : E5AB1JZT

[0821]

Komplet przymiarów do kontroli zużycia
klocków hamulcowych

2. Sposób sprawdzania

Wypełnić formularz ręcznie w trakcie wykonywania kontroli.
Ustawić pojazd na podnośniku z 2 kolumnami.

2.1. W kabinie

Włączyć zapłon.
Przeprowadzić następujące sprawdzenia :

Kontrolka poziomu płynu hamulcowego powinna po chwili zgasnąć
Dźwignia hamulca postojowego : Skok,mocowanie,zapalenie kontrolki (Patrz odpowiednia metoda regulacji
hamulca postojowego)
Sprawdzić zapalnie się świateł stop

2.2. Pod maską silnika

UWAGA : Płyn hamulcowy jest szkodliwy dla zdrowia. Nie dopuścić do kontaktu ze skórą i oczami. W przypadku
dostania się do oczu, natychmiast przemywać obficie wodą przez kilka minut.

UWAGA : Płyn hamulcowy jest silnie agresywny w stosunku do lakierów. W przypadku zachlapania nadwozia,
oczyścić natychmiast powierzchnię.

OBOWIAZKOWE : Jakiekolwiek zanieczyszczanie płynu hamulcowego jest zabronione. Płyn hamulcowy musi być
klarowny i wolny od zawiesiny albo osadów.

background image

OBOWIAZKOWE : Stosować wyłącznie homologowane i zalecane płyny hamulcowe.

Sprawdzić wzrokowo :

Brak wycieków i wygląd zbiorników i przewodów układu hamulcowego
Stan przewodów podciśnienia w układzie hamulcowym
Poziom płynu hamulcowego w zbiorniku

UWAGA : Płyny hamulcowe o normach homologacyjnych DOT3, DOT4 i DOT5.1 są kompatybilne.

UWAGA : Płyn hamulcowy o normie homologacyjnej DOT5 jest niekompatybilny z płynami DOT3, DOT4, DOT5.1.

Sprawdzić poziom płynu hamulcowego LHM (w zależności od wyposażenia) :

Silnik pracujący
Pojazd w górnym położeniu

Poczekać jedną minutę przed wykonaniem pomiaru.

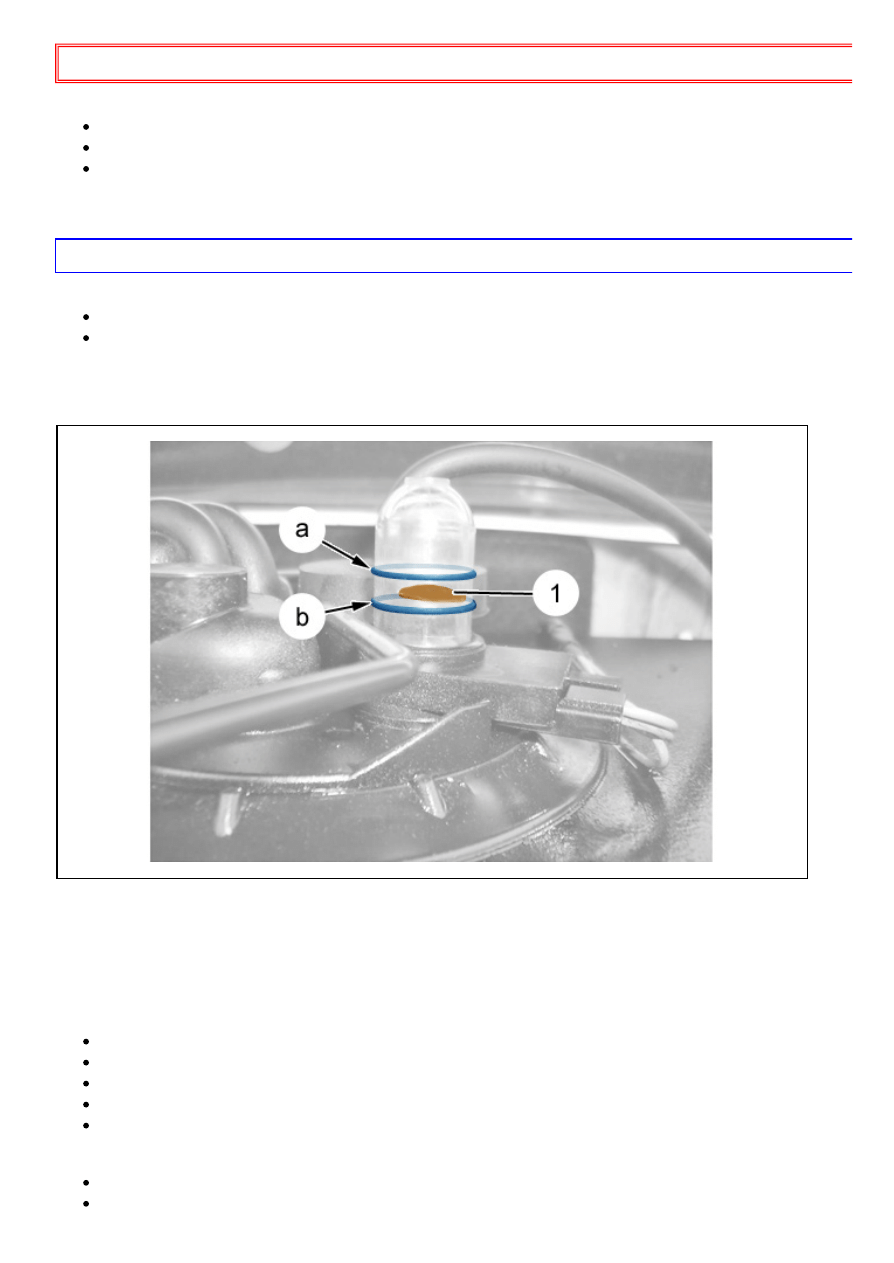

Rysunek : B3FD06DD

Wskaźnik (1) musi się znajdować między znacznikami "a" i "b".

2.3. Unieść i unieruchomić samochód na pół wysokości

Sprawdzić swobodne obracanie się kół (Hamulce przytarte).
Zdemontować koła.
Sprawdzić wzrokowo :

Brak wycieków w zaciskach hamulcowych i elastycznych przewodach
Stan zacisków hamulcowych i osłon przeciwpyłowych
Stan tarcz hamulcowych : Brak deformacji,zarysowań
Stan przewodów elektrycznych kontrolek zużycia klocków hamulcowych (W zależności od wyposażenia)
Stan bębnów i cylinderków hamulcowych : Brak wycieków (W zależności od wyposażenia)

Sprawdzić :

Zużycie tarcz hamulcowych ; Za pomocą mikromierza
Wycentrować na kole zamachowym ; Za pomocą narzędzia [0821]

background image

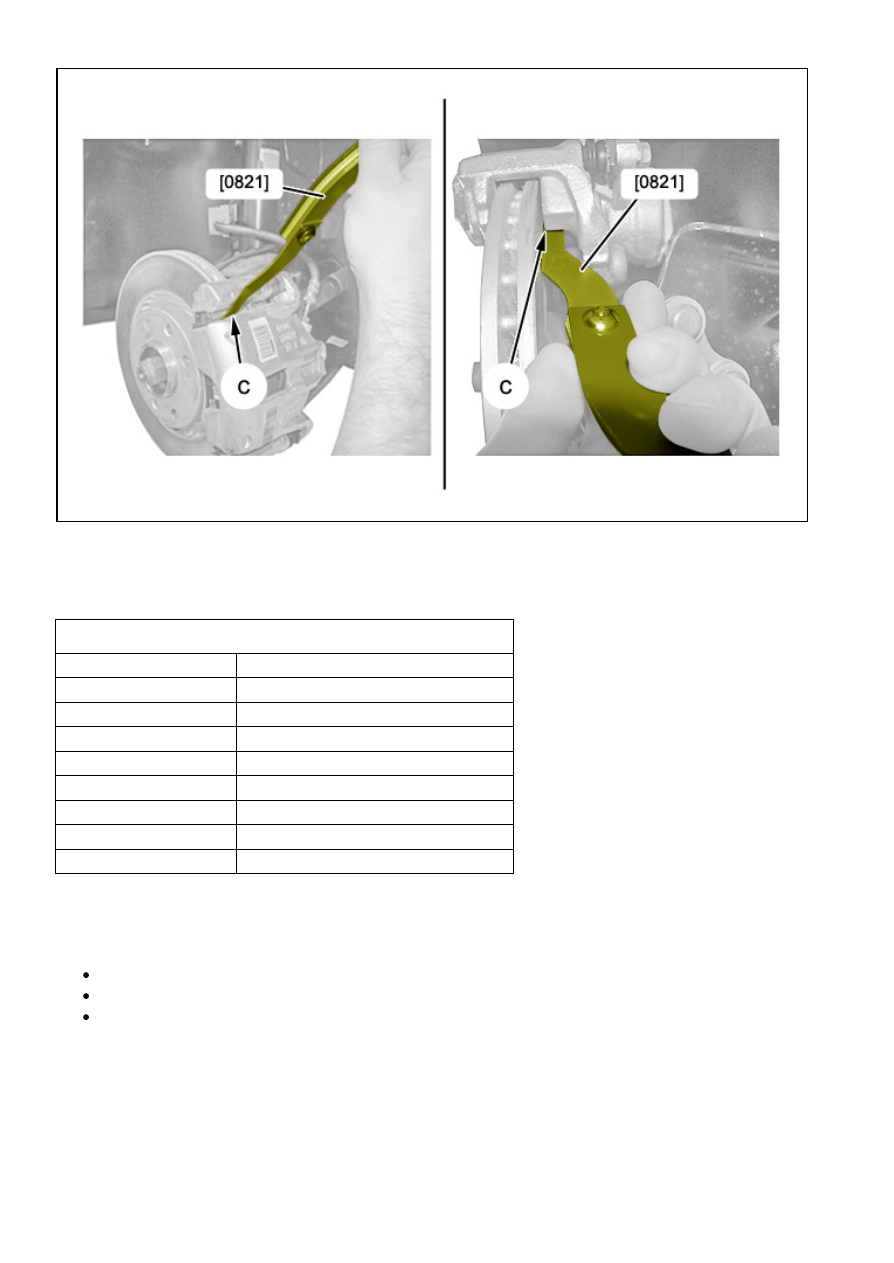

Rysunek : B3FD06ED

UWAGA : Za pomocą narzędzia [0821],wykonać kilka pomiarów w dostępnych miejscach (zewnętrzna i wewnętrzna)
: Na przykład w "c".

Zależność między grubością w mm i % zużycia

Grubość zmierzona w mm Odpowiedniość w procentach zużycia %
2 mm

100 %

3 mm

90 %

4 mm

80 %

5 mm

70 %

6 mm

60 %

8 mm

40 %

10 mm

20 %

12 mm

0 %

Odnotować procentowość zużycia w formularzu.

2.4. Pod pojazdem

Sprawdzić wzrokowo :

Stan i ułożenie linek hamulca postojowego
Brak wycieków z przewodów hamulcowych
Brak wycieków z korektora/ogranicznika hamulców (W zależności od wyposażenia)

3. Zalecenia na skutek kontroli

Dokończyć wypełnianie formularza wskazując ewentualne uwagi, wybrać zalecenia w funkcji otrzymanych wyników.
