Versión: 1.1

Fecha: 26/12/2003

Página 1 de 4

Rincon Seat Leon

www.LeonFR.com

Probar el funcionamiento del ABS con el VAG-COM

Descripción

Esta manual sirve para hacer una prueba de funcionamiento de

sistema de ABS a través del

VAG-COM

. Para conectar el programa al

ordenador a través del VAG-COM, es necesario tener un cable

especial, ODB2.

Material necesario


Para poder realizar el siguiente manual, es necesario tener:

Portátil (PC).

Cable serial - OBDII.

Programa VAG-COM.

Para hacer este manual, he usado la release 303.1 del VAG-COM.

Duración

El tiempo total invertido en la realización de la prueba de los ABS con
el VAG-COM es aproximadamente de 2 minutos.

background image

Versión: 1.1

Fecha: 26/12/2003

Página 2 de 4

Rincon Seat Leon

www.LeonFR.com

Comprobación del sistema


Estos son los pasos a seguir:

• Conecta el cable por un aparte al coche (conector OBDII) y por

otra al ordenador (puerto serial). Una vez conectado introduce

la llave en el contacto y gírala hasta que el propio coche realice
el testeo de los sistemas. Ya estamos preparados para arrancar

nuestro programa VAG-COM.

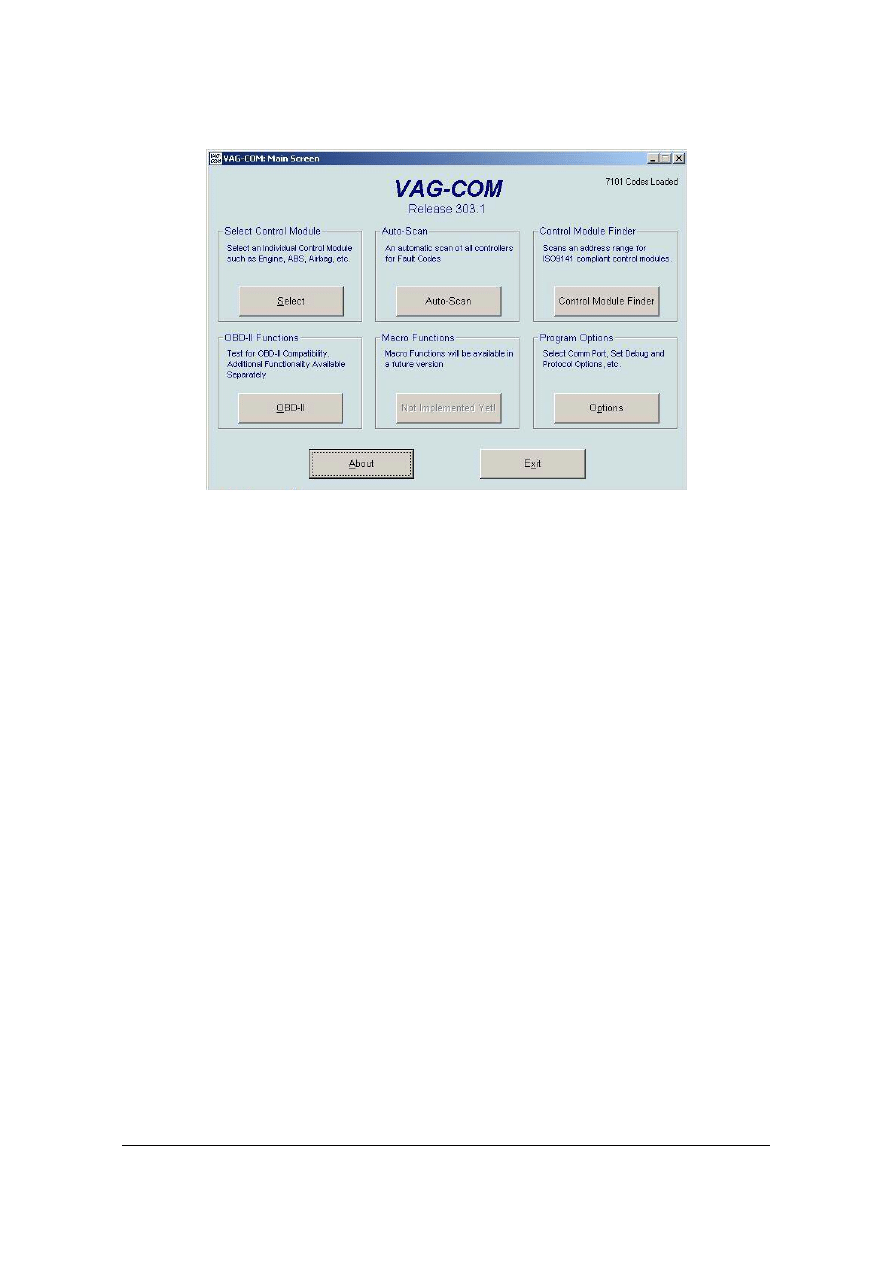

• Arrancamos el VAG-COM y accedemos al modulo de control,

botón donde pone “Select”.

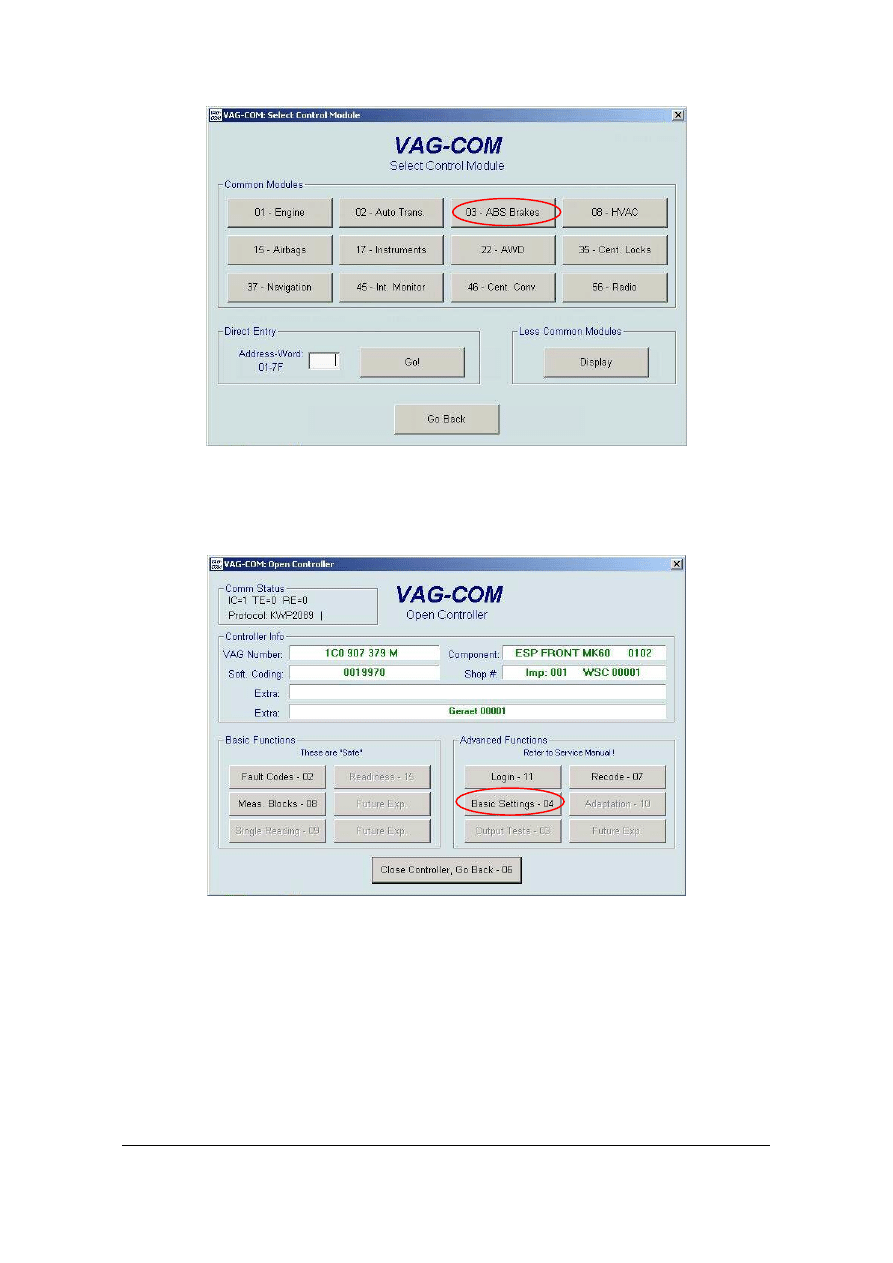

• El siguiente paso, es acceder al modulo del ABS, al cual

llegaremos pulsando el botón con el texto “ABS Brakes”.

Opción “Select”

Conector OBDII

background image

Versión: 1.1

Fecha: 26/12/2003

Página 3 de 4

Rincon Seat Leon

www.LeonFR.com

• Una vez pulsado este botón, nos aparecerá esta pantalla con

información sobre el modulo seleccionado. Pulsamos sobre la
función “Basic Settings”.

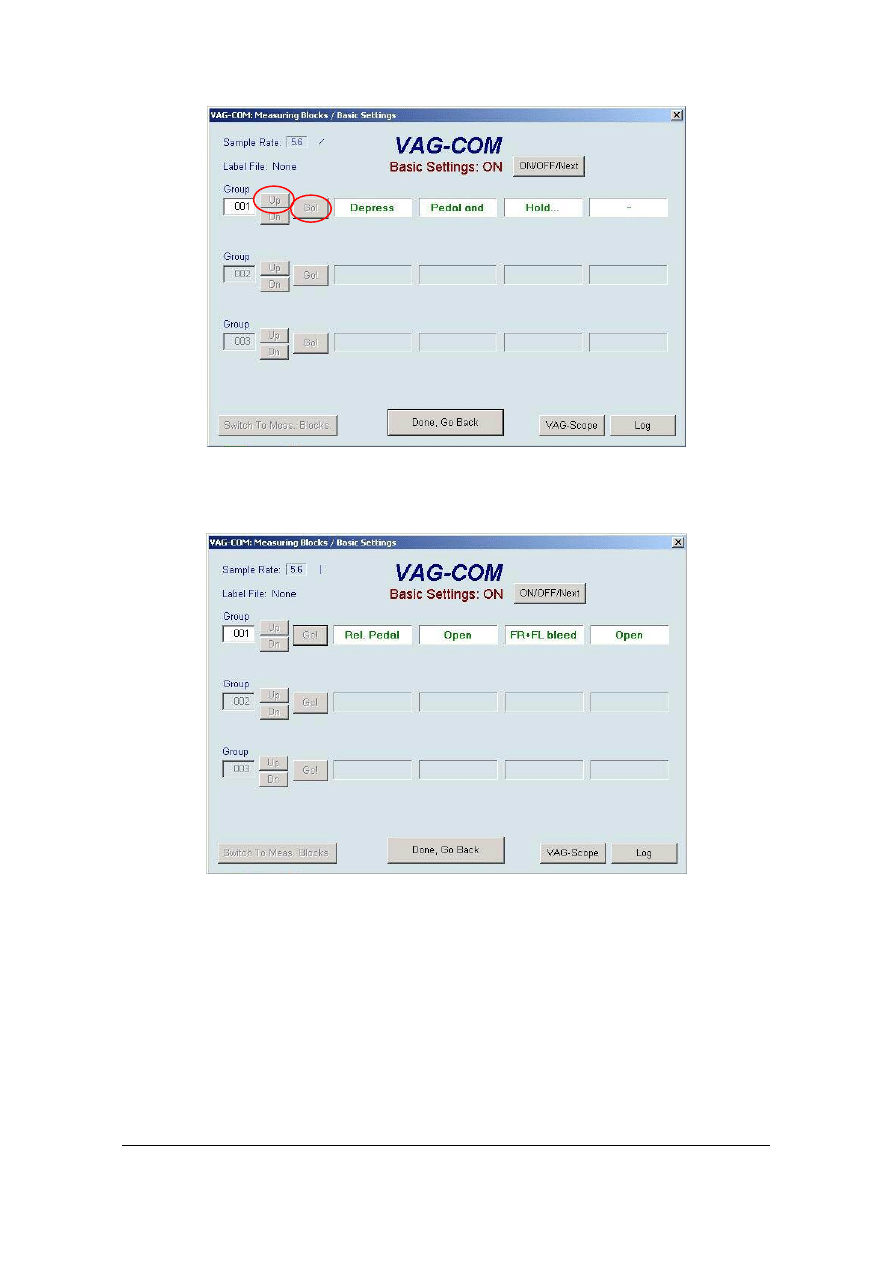

• Nos posicionados en el grupo 001, bien presionando el botón

“Up” hasta llegar al numero o bien, escribiendo el numero en el

cuadro de grupo y pulsando “Go!”. Una vez pulsado, nos
aparecerá el siguiente masaje en los cuadros de texto. En este
instante el pedal de freno se aflojara para que nosotros lo

pulsemos hasta el fondo. Si lo mantenemos pulsado,
escucharemos un ruido y al momento se ira poniendo mas duro

el pedal (simulando la función del ABS).

Modulo “ABS Brakes”

Funcion “Basic Settings”

background image

Versión: 1.1

Fecha: 26/12/2003

Página 4 de 4

Rincon Seat Leon

www.LeonFR.com

• Una vez realizada la prueba, el VAG-COM nos informara del

estado del sistema.

• Esta prueba no afecta en ningún momento a la utilización o

funcionamiento del sistema del ABS en nuestro coche. Siempre
se recomienda hacer la prueba parado (no en movimiento).

Copyright 2003 OMG

Web:

www.LeonFR.com

Email:

oscar.martin@teleline.es

Botones para leer la opción 001
