PC4164NB/433

wersja 2.0

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

Szanowni Państwo!

Dziękujemy za zakupienie interfejsu bezprzewodowego PC4164NB/433 produkcji Digital
Security Controls (DSC).
Moduł współpracuje z następującymi centralami DSC:

Wersja centrali

Maksymalna liczba czujek bezprzewodowych

PC4020A wer. 3.0

64 czujki

PC4010A wer. 3.0

56 czujek

Interfejs PC4164NB/433 pracuje na częstotliwości 433MHz.

Podstawowe cechy:

• współpraca z maksimum 64 czujkami bezprzewodowymi;

• transmisje testowe w odstępach 12 minutowych;

• natychmiastowa transmisja alarmu i sabotażu;

• nadzór poziomu napięcia baterii urządzeń bezprzewodowych;

• programowalny czas nadzoru od 1 do 24 godzin;

• zasilanie standardowymi bateriami alkalicznymi;

• zestrojona antena wewnątrz obudowy;

• 6-cyfrowe numery elektroniczne urządzeń bezprzewodowych;

• możliwość zaprogramowania 16 breloków z przyciskami funkcyjnymi.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

SPIS TREŚCI

ROZDZIAŁ 1

WSTĘP ..................................................................................................................................... 1

1.1

ŻYWANIE INSTRUKCJI

.............................................................................................................................. 1

1.2

ANE TECHNICZNE

.................................................................................................................................... 1

1.3

OMPATYBILNE URZĄDZENIA BEZPRZEWODOWE

...................................................................................... 2

1.4

ATERIE

..................................................................................................................................................... 2

ROZDZIAŁ 2

LOKALIZACJA I PODŁĄCZENIE ...................................................................................... 3

2.1

YPOSAŻENIE ZESTAWU HANDLOWEGO

.................................................................................................... 3

2.2

YBÓR MIEJSCA MONTAŻU MODUŁU

PC4164........................................................................................... 3

2.3

NTENA

..................................................................................................................................................... 3

2.4

ODŁĄCZENIE I PRZYPISANIE MODUŁU

PC4164 ....................................................................................... 3

ROZDZIAŁ 3

PRZYPISYWANIE URZĄDZEŃ BEZPRZEWODOWYCH.............................................. 5

3.1

LEKTRONICZNY NUMER SERYJNY

(ESN).................................................................................................. 5

3.2

RZYPISYWANIE URZĄDZEŃ BEZPRZEWODOWYCH

(WLS904, WLS907).................................................. 5

3.3

RZYPISYWANIE I PROGRAMOWANIE BRELOKÓW

WLS909 ....................................................................... 5

ROZDZIAŁ 4

TESTOWANIE I MONTAŻ.................................................................................................... 8

4.1

EST DZIAŁANIA URZĄDZEŃ BEZPRZEWODOWYCH

.................................................................................... 8

4.2 T

EST BRELOKÓW

WLS909......................................................................................................................... 9

4.3

ONTAŻ MODUŁU

PC4164

I CZUJEK BEZPRZEWODOWYCH

....................................................................... 9

ROZDZIAŁ 5 WYMIANA I USUWANIE URZĄDZEŃ ............................................................................ 10

5.1

YMIANA URZĄDZEŃ BEZPRZEWODOWYCH

............................................................................................ 10

5.2

SUWANIE URZĄDZEŃ BEZPRZEWODOWYCH

........................................................................................... 10

5.3

ASOWANIE NUMERÓW

ESN

URZĄDZEŃ

................................................................................................. 11

ROZDZIAŁ 6

UWAGI DODATKOWE........................................................................................................ 12

6.1

ADZÓR LINII BEZPRZEWODOWYCH

........................................................................................................ 12

6.2

STERKI

................................................................................................................................................... 12

ROZDZIAŁ 7

ROZWIĄZYWANIE PROBLEMÓW................................................................................. 14

ARKUSZE PROGRAMOWANIA .................................................................................................................... 16

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 1

WSTĘP

Niniejsza instrukcja opisuje sposób instalowania, programowania i obsługi odbiornika
PC4164. Przed zainstalowaniem modułu PC4164, należy dokonać następujących czynności:

1. Wykonać pełny schemat instalacji systemu alarmowego;
2. Zainstalować centralę systemu i przynajmniej jedną klawiaturę do przeprowadzenia

programowania;

3. Zainstalować dodatkowe moduły rozszerzeń (PC4108A i PC4116) jeśli są

przewidziane.

Programowanie PC4164 może odbywać się z klawiatury systemu lub przez użycie
oprogramowania DLS.

1.1

Używanie instrukcji

Przeczytaj instrukcję przed rozpoczęciem instalowania odbiornika PC4164. Zainstalowanie i
konfiguracja modułu oraz bezprzewodowych składników systemu powinna odbywać się
według określonego trybu postępowania. Poniżej podano przykładowy sposób takiego
postępowania:

1. Zamocuj tymczasowo moduł, podłącz przewody magistrali komunikacyjnej

COMBUS i przypisz moduł do systemu (patrz rozdział 2);

2. Dokonaj przypisania i zaprogramuj urządzenia bezprzewodowe (patrz rozdział 3);
3. Zaprogramuj linie dozorowe i pozostałe elementy systemu;
4. Przeprowadź testy lokalizacji urządzeń bezprzewodowych (patrz rozdział 4);
5. Zamocuj na stałe odbiornik PC4164 i urządzenia bezprzewodowe;

Dodatkowe informacje dotyczące usterek, wykrywania sygnałów zakłócających i wymiany
baterii zawarto w rozdziale 6.
Pomoc w identyfikowaniu i usuwaniu usterek znajduje się w rozdziale 7 instrukcji.

1.2

Dane techniczne

• Pobór prądu: 80mA;

• Częstotliwość: 433MHz;

• Liczba linii bezprzewodowych - obsługuje maksimum 64 linie;

• Liczba breloków – maksimum 16;

• Antena - zestrojona przez producenta, zapewnia dobry odbiór sygnałów;

• Nadzór linii - programowany od 1 do 24 godzin;

• Instalacja modułu:

- na magistrali COMBUS, w odległości do 230 m od centrali
(pole przekroju żyły - minimum 0,35mm

);

• Kompatybilność – współpracuje z centralami PC4010A wer 3.0 i PC4020A wer. 3.0.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

1.3

Kompatybilne urządzenia bezprzewodowe

• WLS904NB — bezprzewodowa czujka ruchu (PIR);

• WLS907NB — nadajnik uniwersalny / czujnik magnetyczny;

• WLS909NB — brelok z przyciskami funkcyjnymi.

1.4

Baterie

Urządzenia bezprzewodowe powinny być zasilane tylko z baterii alkalicznych. Użycie innych
baterii może spowodować nieprawidłowości w działaniu urządzeń bezprzewodowych.

Model

Baterie

WLS907-NB

3 x AAA

WLS904-NB

4 x AAA

WLS909-NB

3 x LR44

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 2

LOKALIZACJA I PODŁĄCZENIE

2.1 Wyposażenie zestawu handlowego

W pudełku znajduje się plastikowa obudowa z zainstalowanym w środku modułem PC4164
wraz z antenami. Do wyposażenia należą wkręty oraz instrukcja instalacji.

2.2

Wybór miejsca montażu modułu PC4164

Uwaga!
Przed ostatecznym zamontowaniem modułu i współpracujących z nim urządzeń
bezprzewodowych należy wykonać testy lokalizacji (patrz rozdział 4).

Moduł PC4164 należy zamontować w miejscu:

• suchym;

• centralnie w stosunku do miejsc montażu czujek bezprzewodowych;

• tak wysoko jak to jest możliwe;

• z daleka od wszystkich źródeł potencjalnych zakłóceń elektrycznych

(np. odbiorniki TV, komputery, silniki, wentylatory i klimatyzatory)
oraz dużych metalowych obiektów które mogłyby ekranować antenę.

Należy upewnić się, że ponad anteną modułu nie przebiegają przewody elektryczne.
Należy unikać montowania modułu w piwnicy. Jeśli moduł musi zostać instalowany w
piwnicy należy zamontować go jak najwyżej. Zasięg może ulec skróceniu.

2.3

Antena

Antena znajduje się wewnątrz obudowy
i nie wymaga strojenia.

2.4

Podłączenie i przypisanie modułu PC4164

Uwaga! Odłącz zasilanie systemu przed podłączeniem modułu do magistrali COMBUS.

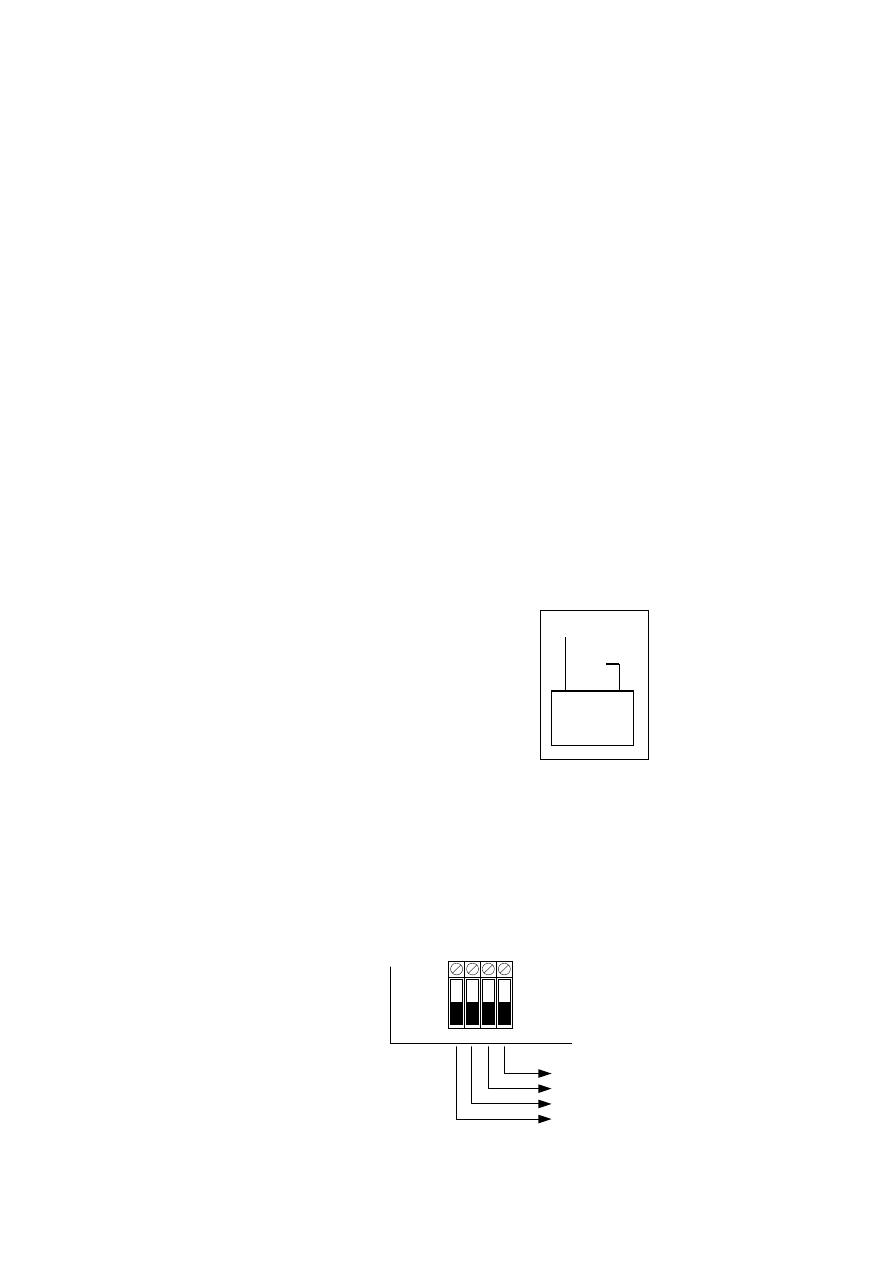

Sposób podłączenia modułu PC4164 do magistrali komunikacyjnej COMBUS przedstawia
rysunek poniżej:

Magistrala COMBUS

RED

BLK

YEL

GRN

RED BLK YEL GRN

Zaciski PC4164NB

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

Po podłączeniu magistrali COMBUS do zacisków modułu PC4164 przywróć zasilanie
systemu. Następnie należy dokonać przypisania modułu do centrali alarmowej. Moduł po
przypisaniu rezerwuje sobie 64 linie (centrala PC4020A) lub 56 linii (centrala PC4010A).
Moduł PC4164 należy przypisywać dopiero po zainstalowaniu przewodowych modułów
rozszerzeń PC4108A i PC4116.

Uwaga!
Nie można przekroczyć 128 linii w centrali PC4020A i 64 linii w centrali PC4010A.
Nawet jeśli po dodaniu modułu PC4164 teoretyczna liczba linii wydaje się większa, to
linii powyżej podanych limitów nie można wykorzystać.

Aby przypisać moduł PC4164 do centrali należy wykonać następujące czynności:
1. Wejdź w tryb programowania instalatorskiego centrali – [*][8] [kod instalatora].
2. Używając [< >] przejdź do do menu „POZIOM SPRZĘTU” a następnie naciśnij [*] aby

wejść do menu „DODAJ MODUŁ”, naciśnij [*] aby przejść do listy modułów.

3. Na liście modułów należy znaleźć „PC41XX EXPANDER” i nacisnąć [*] . Pojawi się

komunikat „SYMULUJ SABOTAŻ WYBRANEGO MODUŁU”.

4. Wykonaj sabotaż modułu PC4164NB – np. przez otwarcie obudowy modułu.

Moduł wyposażony jest w dwa styki sabotażowe: jeden działa przy otwarciu obudowy a
drugi przy odrywaniu modułu od ściany. Wykonanie sabotażu spowoduje rozpoznanie i
przypisanie modułu PC4164 do centrali. Klawiatura wyświetli komunikat potwierdzający
zainstalowanie modułu „PC4164 EXPANDER ZAINST.”

5. Naciśnij [#]. Klawiatura wyświetli informacje o zakresie numeracji linii zarezerwowanych

dla modułu - „LINIE XXX – XXX”. Zanotuj tą informację w arkuszu programowania.

6. Aby zakończyć procedurę przypisywania - naciśnij [#].

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 3

PRZYPISYWANIE URZĄDZEŃ
BEZPRZEWODOWYCH

Niniejszy rozdział opisuje sposób przypisywania urządzeń bezprzewodowych (WLS904NB,
WLS907NB) i breloka z przyciskami funkcyjnymi (WLS909NB) do systemu.

3.1

Elektroniczny numer seryjny (ESN)

Każde urządzenie posiada elektroniczny numer seryjny (ESN), który znajduje się na naklejce
wewnątrz lub na zewnątrz obudowy. Numer ten podaje się podczas przypisywania urządzenia
bezprzewodowego do konkretnej linii dozorowej. Sposób programowania cyfr HEX podano
w Instrukcjach Instalacyjnych central w odpowiednich rozdziałach. Numery ESN są 6-cio
cyfrowe [HEX], ale starsze urządzenia mogą mieć numery w wersji 5-cio cyfrowej.

3.2

Przypisywanie urządzeń bezprzewodowych
(WLS904, WLS907)

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora] do menu

POZIOM SYSTEMU > OPCJE PC4164;

2. Przejdź do podprogramu dodawania urządzeń bezprzewodowych DODAJ URZĄDZ.;

Wejście do tej sekcji jest możliwe jeśli moduł PC4164 jest zainstalowany.
Na klawiaturze pojawi się komunikat „NUM. SER. [ ]”.

3. Wprowadź 6 cyfrowy numer ESN odczytany z obudowy urządzenia. Jeśli numer jest

5-cio cyfrowy należy poprzedzić go cyfrą [0].

4. Klawiatura pokaże komunikat „LINIA XXX” gdzie XXX= numer linii do której

przypisane zostało urządzenie bezprzewodowe o podanym wcześniej numerze.
Zanotuj w arkuszach programowania numer urządzenia bezprzewodowego i numer
linii.

5. Na klawiaturze pojawi się ponownie komunikat „NUM. SER. [ ]”.

Powtarzaj czynności 3 i 4 do momentu przypisania wszystkich urządzeń.

6. Przyciśnij [#] dla opuszczenia podprogramu.

Uwaga!
Urządzenia bezprzewodowe nie będą gotowe do pracy zanim nie zostanie wykonane
programowanie typów linii i przydział do podsystemów.
Po przypisaniu wszystkich czujek bezprzewodowych zaleca się chwilowe wyłączenie
zasilania bateryjnego i sieciowego centrali.

3.3

Przypisywanie i programowanie breloków WLS909

Aby breloki mogły pracować prawidłowo powinny zostać przypisane do systemu, a ich
przyciski funkcyjne zaprogramowane. Breloki nie są przypisywane jako linie więc nie
wymagają programowania linii. Moduł PC4164 może współpracować z maksimum 16
brelokami.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

Przypisywanie breloków

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora] ] do menu

POZIOM SYSTEMU > OPCJE PC4164;

2. Przejdź do podprogramu dodawania urządzeń bezprzewodowych DODAJ URZĄDZ.;

Wejście do tej sekcji jest możliwe jeśli moduł PC4164 jest zainstalowany.
Na klawiaturze pojawi się komunikat „NUM. SER. [ ]”.

3. Wprowadź 6 cyfrowy numer ESN odczytany z obudowy breloka. Jeśli numer jest

pięciocyfrowy należy poprzedzić go cyfrą [0].

4. Klawiatura pokaże komunikat „PRZ. BP #XX” gdzie XX= numer porządkowy

breloka z zakresu 01 - 16.

5. Zanotuj w arkuszach programowania numer ESN breloka i jego numer porządkowy w

systemie.

6. Na klawiaturze pojawi się ponownie komunikat „NUM. SER. [ ]”.

Powtarzaj czynności 3 i 4 do momentu przypisania wszystkich urządzeń.

7. Przyciśnij [#] dla opuszczenia podprogramu.

Raportowanie użycia przycisków breloków WLS909

Centrale PC4020A i PC4010A pozwalają na raportowanie otwarć i zamknięć zrealizowanych
za pomocą bezprzewodowych breloków. Jest to możliwe, ponieważ centrala automatycznie
kojarzy numery porządkowe breloków (01-16) z kodami użytkowników o numerach (101-
116).

Przykład:
Brelok o numerze porządkowym 01 skojarzony jest z kodem użytkownika 101. Jeśli
użytkownik 101 wykona operację wyłączenia przy użyciu klawiatury to centrala transmituje
do stacji i zapisuje w rejestrze zdarzenie „otwarcie kodem nr 101”. Jeśli użytkownik dokona
wyłączenia przy pomocy breloka o numerze porządkowym 01 to centrala transmituje do stacji
zdarzenie „otwarcie kodem nr 101” a do rejestru zapisuje zdarzenia „otwarcie kodem nr 101”
i „otwarcie - brelok #01”.

Uwaga! Kody od 101 do 116 nadal mogą być programowane.

Programowanie przycisków funkcyjnych breloków WLS909

Każdy z breloków posiada cztery programowalne przyciski funkcyjne. Przyciski programuje
się w kolejności. Po zaprogramowaniu można przycisnąć jeden z przycisków i przytrzymać
przez 2 sekundy, aby sprawdzić jego działanie.

Uwaga!
Każdy przycisk breloka może być przypisany tylko do jednego Podsystemu.
Przyciski breloków nie będą działać, jeśli w podsystemie do którego zostały przypisane
odbywa się właśnie blokowanie linii lub programowanie.

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora];
2. Przejdź do sekcji programowania przycisków breloków „FUN. PRZYCISKU”

(ref. [001304]);

3. Przejdź do programowania breloka o odpowiednim numerze porządkowym (01-16).

Naciśnij [*].

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

4. Przejdź do programowania odpowiedniego (1-4) przycisku funkcyjnego breloka.

Naciśnij [*].

5. Wprowadź dwucyfrowy numer opcji. Lista opcji programowania przycisków znajduje

się poniżej.

Nie używany

Włączenie wnętrza

Włączenie obwodowe

08-15 Wyjścia użytkowe 1-8

Włączenie zwykłe

Alarm pożarowy

Włączenie bez czasu na wejście

Alarm pomocniczy

Gong - włączenie \ wyłączenie

Alarm paniki

Test systemu

Wyłączenie z dozoru

Szybkie wyjście

6. Klawiatura pokaże komunikat „Wybierz (01) Podsystem 1”. Użyj przycisków [< >]

aby wybrać inny podsystem. Naciśnij [*] dla potwierdzenia.

7. Powtarzaj czynności 4 – 6 do momentu zaprogramowania wszystkich przycisków.
8. Powtarzaj czynności 3 – 7 do momentu zaprogramowania wszystkich breloków.
9. Zapisz zaprogramowane dane w odpowiednich rubrykach w arkuszach

programowania;

10. Przyciśnij [#] dla opuszczenia podprogramu.

Uwaga!
Kiedy brelok zostaje użyty do wyłączenia podsystemu z dozoru to wszystkie wyjścia
typu „Sygnalizacja towarzysząca”-PGM (11) w tym podsystemie są aktywowane na 2
minuty.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 4

TESTOWANIE I MONTAŻ

4.1

Test działania urządzeń bezprzewodowych

Bardzo ważnym elementem jest przeprowadzenie testów lokalizacji każdego z urządzeń
bezprzewodowych przed zamontowaniem na stałe. Testowanie polega na pomiarze siły
sygnału odbieranego przez moduł PC4164.

Uwaga! Po przypisaniu urządzeń bezprzewodowych, zaleca się opuścić i wejść ponownie
w tryb programowania instalatorskiego (można także dodatkowo wyłączyć i włączyć
zasilanie centrali), zanim przystąpimy do procedury testowania lokalizacji urządzeń.

Test lokalizacji czujek WLS904 i WLS907:

1. Umieść tymczasowo bezprzewodowe czujki WLS904NB-433 i WLS907NB-433 w

miejscach ich zamierzonej stałej lokalizacji;

2. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora];
3. Wejdź do podprogramu testowania urządzeń bezprzewodowych (ref. [001303]);
4. Wprowadź [00] aby ustawić sygnalizację dźwiękową wyłącznie na klawiaturach lub

[01] aby ustawić sygnalizację dźwiękową klawiatur i sygnalizatorów.

5. Użyj [< >] aby wybrać czujkę bezprzewodową do testu i potwierdź wybór [*].

Klawiatura wyświetli komunikat „AKTYWUJ URZĄDZENIE”.

6. Aktywuj testowane urządzenie bezprzewodowe

WLS904 – wykonaj sabotaż czujki - zdejmij ją z uchwytu montażowego i po 5
sekundach załóż ponownie;
WLS907 – odsuń magnes od kontaktronu, aby linia została naruszona (jeżeli
urządzenie jest przymocowane do drzwi lub okna – otwórz i zamknij drzwi lub okno,
aby uaktywnić urządzenie);
Aktywację można powtórzyć kilkakrotnie w odstępach 10 sekund. Po chwili na
klawiaturze zostanie wyświetlona ocena lokalizacji urządzenia. Jednocześnie zadziała
brzęczyk klawiatury lub sygnalizator główny (BELL).

7. Odczytaj wynik testu:

Lokalizacja

Klawiatura

LED

Klawiatura

LCD

Sygnalizator i Brzęczyk

Dobra

LED 1 świeci

DOBRA

Pojedynczy sygnał dźwiękowy

Dostateczna

LED 2 świeci

DOSTATECZNA

Podwójny sygnał dźwiękowy

Niedostateczna

LED 3 świeci

NIEDOSTATECZNA

Potrójny sygnał dźwiękowy

Testy należy wykonywać do momentu uzyskania kolejno trzech rezultatów „dobra”
lub „dostateczna”. Jeżeli ocena lokalizacji jest „niedostateczna” to czujka musi zostać
zainstalowana w innym miejscu (czasami wystarcza niewielkie przemieszczenie).

8. Naciśnij [#] aby przejść do testowania następnego urządzenia i wykonaj czynności z

punktów 4-7. Kontynuuj testowanie do momentu sprawdzenia wszystkich urządzeń
bezprzewodowych. Jeżeli wiele urządzeń ma złą lokalizację to może być konieczna
zmiana miejsca instalacji odbiornika PC4164.

9. Aby wyjść z trybu programowania instalatorskiego naciśnij dwukrotnie przycisk [#].

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

4.2 Test breloków WLS909

Breloki z przyciskami funkcyjnymi WLS909 nie mogą być sprawdzone według procedury
indywidualnego testowania opisanej powyżej.
Aby upewnić się, że odbiornik PC4164 odbiera sygnały z breloka, należy naciskać przyciski
funkcyjne breloka znajdując się w różnych miejscach obiektu lub obszaru chronionego. Jeżeli
są obszary obiektu, gdzie brelok nie działa, to należy zmienić lokalizację modułu PC4164.
Zazwyczaj zawieszenie go wyżej poprawia zasięg odbioru. Jeśli moduł zostanie
zainstalowany w innym miejscu należy ponownie wykonać procedurę testowania czujek
opisaną w rozdziale 4.1.

4.3

Montaż modułu PC4164 i czujek bezprzewodowych

Jeżeli testy lokalizacji wszystkich urządzeń bezprzewodowych zostały wykonane i uzyskano
pozytywny rezultat (patrz rozdz. 4.1 i 4.2) to można przystąpić do montażu urządzeń.
Przewody magistrali COMBUS należy przeciągnąć przez otwór w obudowie modułu
PC4164, a następnie przykręcić obudowę do ściany.
Czujki bezprzewodowe montujemy w miejscach które uzyskały w testach lokalizacji kolejno
3 „dobre” lub „dostateczne” rezultaty (patrz instrukcje montażu każdego z urządzeń).

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 5 WYMIANA I USUWANIE URZĄDZEŃ

5.1 Wymiana urządzeń bezprzewodowych

Urządzenia bezprzewodowe są podzielone na klasy:

Klasa

Model

WLS907-NB

WLS904-NB

6 i 9

WLS909-NB

Poniższa procedura opisuje sposób wymiany urządzenia bezprzewodowego na inne tej samej
klasy. Sposób zaprogramowania urządzenia nowego pozostanie ten sam jak urządzenia
wymienionego.

1. Na klawiaturze LCD, wprowadź [*][8][kod instalatora] i przejdź do menu

POZIOM SYSTEMU > OPCJE PC4164.

2. Wejdź do podprogramu „ZMIEŃ URZĄDZENIE” (ref. [001302]). Na klawiaturze LCD

pojawi się komunikat: NUM. SER. [ ] oraz LINIA XXX lub PRZ. BP# XX.

3. Użyj przycisków [<][>] aby wybrać urządzenie które ma zostać skasowane. Następnie

potwierdź [*]. Na klawiaturze pojawi się komunikat:
NA URZĄDZENIE NUM. SER. [ ].

4. Wprowadź numer ESN nowego urządzenia. Na klawiaturze powinien pojawić się

komunikat: „URZĄDZENIE ZMIENIONE”.

5. Naciśnij [#] aby wyjść.

Powyższa procedura nie umożliwia zamiany urządzenia jednej klasy na urządzenie drugiej
klasy. W takim przypadku należy usunąć pierwsze urządzenie a następnie przypisać drugie.
Ponadto trzeba dokonać programowania dodanego urządzenia.

5.2 Usuwanie urządzeń bezprzewodowych

Poniższa procedura opisuje sposób usunięcia urządzenia bezprzewodowego z systemu.

1. Na klawiaturze LCD, wprowadź [*][8][kod instalatora] i przejdź do menu

POZIOM SYSTEMU > OPCJE PC4164.

2. Wejdź do podprogramu „KASUJ URZĄDZENIE” (ref. [001301]). Na klawiaturze

LCD pojawi się komunikat: NUM. SER. [ ] oraz LINIA XXX lub PRZ. BP# XX.

3. Użyj przycisków [<][>] aby wybrać urządzenie które ma zostać skasowane. Następnie

potwierdź [*]. Na klawiaturze pojawi się komunikat:
„URZĄDZENIE SKASOWANE”.

4. Naciśnij [#] aby wyjść.

Po usuwaniu urządzeń w systemie pozostają linie nie używane. Jeśli przypisywane jest nowe
urządzenie bezprzewodowe to zostanie mu przydzielony pierwszy wolny numer linii (lub
numer porządkowy dla breloka).

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

5.3

Kasowanie numerów ESN urządzeń

Poniższa procedura opisuje sposób wykasowania z pamięci systemu wszystkich
elektronicznych numerów seryjnych (ESN) urządzeń bezprzewodowych.
Sposób zaprogramowania typów linii i przypisania ich do podsystemów pozostaje nie
zmieniony.

1. Na klawiaturze LCD, wprowadź [*][8][kod instalatora] i przejdź do menu

POZIOM SYSTEMU > OPCJE PC4164.

2. Wejdź do podprogramu „USTAWIENIA BP FABRYCZNE ” (ref. [001308].)
3. Na klawiaturze pojawi się komunikat: „DO FABRYCZNEGO ?”, potwierdź [*].

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 6

UWAGI DODATKOWE

6.1

Nadzór linii bezprzewodowych

Okno nadzoru urządzeń bezprzewodowych
Każde detekcyjne urządzenie bezprzewodowe (WLS904-433, WLS907-433) wysyła sygnał
testowy w odstępach 12 minutowych. Jeżeli odbiornik nie odbierze sygnału testu w czasie
określonym przez parametr „czas usterki nadzoru urządzenia”, a linia ma włączony nadzór to
wystąpi usterka nadzoru urządzenia. Usterka zostanie skasowana po odebraniu transmisji
testu z urządzenia bezprzewodowego.
Jeśli nadzór linii bezprzewodowej jest wyłączony to brak sygnału testowego nie powoduje
sygnalizacji usterki nadzoru urządzenia.

Uwaga! Breloki nie są nadzorowane.

Wyłączenie / włączenie nadzoru linii bezprzewodowych
Nadzór linii urządzeń bezprzewodowych jest włączony fabrycznie.

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora] do menu

POZIOM SYSTEMU > OPCJE PC4164;

2. Przejdź do sekcji programowania „NADZÓR URZĄDZEŃ BP” (ref.# [001306]);
3. Znajdź poszukiwaną linię i użyj [*] aby włączyć lub wyłączyć nadzór.
4. Przyciskaj [#], aby wyjść.

Programowanie czasu usterki nadzoru urządzenia” (tzw. okno nadzoru):

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora] do menu

POZIOM SYSTEMU > OPCJE PC4164;

2. Przejdź do sekcji programowania „CZAS USTERKI URZĄDZENIA”

(ref.# [001307]);

3. Wprowadź czas [HH MM]. Zakres 01:00 – 23:59;
4. Przyciskaj [#], aby wyjść.

6.2

Usterki

Centrala stale nadzoruje system pod kątem wystąpienia usterki. Jeżeli wystąpi uszkodzenie,
brzęczyk wyda sygnał dźwiękowy oraz zaświeci się lampka „USTERKA” na klawiaturze.
Rodzaj uszkodzenia można sprawdzić wybierając [*] [2].
Poniżej podano wykaz usterek w systemie alarmowym które mogą dotyczyć modułu
PC4164NB :

• Sabotaż modułu PC4164

• Zakłócenia radiowe

• Usterka nadzoru urządzenia bezprzewodowego

• Usterka - niska czułość czujki dymu

• Niskie napięcie baterii

• Sabotaż linii

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

Wyłączniki sabotażowe

Moduł PC5132NB posiada na płycie dwa wyłączniki sabotażowe. Zarówno otwarcie
obudowy jak i zdjęcie odbiornika ze ściany wywoła sabotaż w systemie.

Raportowanie niskiego napięcia baterii

Jeżeli napięcie baterii urządzenia bezprzewodowego jest zbyt niskie, to informacja ta jest
wysyłana do modułu PC4164 który generuje usterkę w systemie - niskie napięcie baterii.
Można zaprogramować opóźnienie przesłania do stacji monitorowania kodu raportującego tą
usterkę. Jeśli przed upłynięciem czasu opóźnienia bateria zostanie wymieniona – transmisji
do stacji nie będzie. Liczbę dni opóźnienia programuje się w sekcji „Opóźnienie transmisji
usterki akumulatora urządzenia bezprzewodowego”.
Po wymianie baterii, bez opóźnienia, przesyłany jest do stacji kod raportujący powrót
zasilania do stanu normalnego.

Aby ustawić czas opóźnienia transmisji usterki należy:
1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora] do menu

POZIOM SYSTEMU > KOMUNIKATOR;

2. Przejdź do sekcji „OPÓŹNIENIE TRANSMISJI USTERKI AKUMULATORA

URZĄDZENIA BP” (ref.# [00040211]);

3. Wprowadź czas opóźnienia (od 000 do 255 dni);
4. Przyciśnij [#], aby wyjść.

Wymiana baterii w urządzeniach bezprzewodowych

1. Zdejmij tylną część obudowy z urządzenia. Wywołany zostaje sabotaż linii.
2. Wymień baterię zgodnie z zaleceniami w karcie instalacyjnej urządzenia

bezprzewodowego. Zwróć uwagę na właściwą polaryzację i ułożenie baterii.

3. Załóż tylną część obudowy, następuje powrót po sabotażu i wysyłany jest komunikat

„usterka baterii – powrót”. Urządzenie bezprzewodowe działa normalnie.

Uwaga! Czas działania baterii jest zbliżony we wszystkich urządzeniach. Konieczność
wymiany baterii w jednym urządzeniu może oznaczać potrzebę wymiany w pozostałych.

Detekcja zakłóceń radiowych

Odbiornik PC4164 może wykrywać sygnały radiowe mogące zakłócić transmisję pomiędzy
urządzeniami bezprzewodowymi a modułem. Jeżeli czas trwania wykrytego sygnału
zakłócającego lub zagłuszającego przekroczy 5 sekund, centrala wygeneruje Sabotaż
Systemu. Opcja ta jest wyłączona fabrycznie.
Aby wyłączyć/włączyć funkcję detekcji zakłóceń radiowych:

1. Wejdź w tryb programowania instalatorskiego [*] [8] [Kod instalatora];
2. Przejdź do menu PRZEŁĄCZNIKI SYSTEMOWE, ref.# [000200];
3. Ustaw opcję „DETEKCJA ZAKŁÓCEŃ RADIOWYCH” na T lub N;
4. Przyciskaj [#], aby wyjść z programowania.

Uwaga! Praktyka wykazała, że na wielu terenach miejskich w Polsce poziom zakłóceń
radiowych jest tak duży, że alarm sabotażowy spowodowany wykryciem sygnałów
radiowych może zdarzać się kilka razy w miesiącu. Podczas dozoru jest to alarm głośny!
W związku z tym na takich obszarach zaleca się nie włączanie funkcji detekcji zakłóceń.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ROZDZIAŁ 7

ROZWIĄZYWANIE PROBLEMÓW

Poniżej podano najczęściej spotykane problemy związane z instalacją odbiornika PC4164NB
oraz urządzeń bezprzewodowych..

1. Przy próbie wejścia do sekcji [0013] programowania modułu PC4164 klawiatura
sygnalizuje jeden długi dźwięk.
Moduł PC4164 musi być podłączony do magistrali COMBUS i przypisany do systemu zanim
będzie można wpisywać elektroniczne numery seryjne urządzeń bezprzewodowych (patrz
rozdz. 2 montaż i podłączenie odbiornika PC4164).

2. Po wpisaniu elektronicznego numeru seryjnego (ESN) i naruszeniu linii
bezprzewodowej, klawiatura nie sygnalizuje naruszenia linii.

• Upewnij się, że wpisano prawidłowy ESN;

• Upewnij się, że linia jest przypisana do podsystemu;

• Upewnij się, że klawiatura jest klawiaturą podsystemu do którego ta linia należy.

3. Po wykonaniu testu lokalizacji nie otrzymano żadnych wyników lub tylko „złe”.

• Upewnij się, że testowana jest właściwa linia;

• Upewnij się, że wpisano prawidłowy ESN w czasie przypisywania urządzenia;

• Upewnij się, że urządzenie znajduje się w zasięgu modułu (zalecane wstępne

testowanie w tym samym pomieszczeniu);

• Sprawdź podłączenie PC4164 do magistrali COMBUS (patrz rozdział 2);

• Upewnij się, że test lokalizacji jest przeprowadzany właściwie;

• Upewnij się, że baterie są zamontowane prawidłowo;

• Upewnij się, że w pobliżu nie ma dużych metalowych obiektów, które mogłyby

uniemożliwiać przesłanie sygnału do odbiornika PC4164.

Najlepiej aby urządzenia były tak zamontowane aby wyniki testów lokalizacji były „dobre”.
Jeśli otrzymywane rezultaty są „niedostateczne” to należy zmienić położenie czujki
bezprzewodowej lub modułu PC4164NB.

4. Dioda czujki ruchu nie świeci się w czasie przechodzenia przed czujką.
Wynika to z konieczności oszczędzania baterii. Dioda przeznaczona jest tylko dla potrzeb
testu. Patrz punkt 9 i karta instalacyjna czujki WLS904.

5. Po przypisaniu urządzeń bezprzewodowych test lokalizacji nie daje żadnych
wyników.
Po przypisaniu czujek do systemu zaleca się wyjście z programowania instalatorskiego oraz
chwilowe wyłączenie sieciowego i bateryjnego zasilania centrali. Następnie można przejść do
testowania lokalizacji.

6. Co pewien czas przy włączonym systemie uruchamia się alarm głośny a w rejestrze
pojawia się komunikat o alarmie sabotażowym z modułu PC4164.
Jeżeli włączona jest funkcja detekcji zakłóceń, to na terenach o dużym poziomie zakłóceń
przemysłowych może powodować to głośny alarm sabotażowy. Należy wyłączyć funkcję
detekcji zakłóceń radiowych (patrz str. 13).

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

7. Jak czujkę WLS904 wprowadzić w stan testu?
Aby wprowadzić czujkę WLS904 w stan testu należy wykonać sabotaż poprzez chwilowe
zdjęcie jej z uchwytu montażowego. Za każdym razem po wykryciu ruchu dioda LED będzie
zapalać się na czerwono. Po 5 sekundach od wykrycia ruchu czujka wysyła sygnał do
odbiornika - w tym czasie dioda miga 5 razy. Po wykonaniu 10 transmisji czujka wychodzi z
testu do stanu normalnej pracy. Podczas testu nie działa funkcja blokady transmisji.

8. Czy inne urządzenia radiowe np. radiolinie mogą zakłócać pracę systemu
bezprzewodowego?
Tak, np. jeśli pracują na tej samej częstotliwości to mogą się wzajemnie zakłócać. W
konsekwencji system bezprzewodowy może zgłosić usterkę nadzoru linii bezprzewodowej
która powstanie na skutek nie odebrania sygnałów testu. Przed rozpoczęciem instalacji należy
upewnić się czy w obiekcie nie będą pracować urządzenia nadające na tej samej lub bardzo
zbliżonej częstotliwości.

9. Dlaczego czujka WLS904 nie przesyła na bieżąco sygnałów o naruszeniu
W celu przedłużenia życia baterii w bezprzewodowych czujkach PIR stosuje się funkcje
czasowego blokowania transmisji. Po wykryciu ruchu czujka WLS904 przesyła sygnał do
odbiornika a następnie blokuje nadawanie na 6 minut. Jeśli podczas tego czasu
zarejestrowany zostanie ruch w pomieszczeniu blokada zostanie ustawiona na 3 minuty.
Każde kolejne naruszenie będzie powodowało ponowne ustawienie 3 minutowego czasu
blokady. Wynika z tego że czujka odblokowuje nadawanie dopiero wtedy gdy ruch w
pomieszczeniu ustanie na co najmniej 6 minut. Trzeba o tym pamiętać przy testowaniu
instalacji alarmowej.

10. Jakie soczewki można stosować z czujką WLS904?
WLS904 ma charakterystyki detekcji zbliżone do BRAVO 3. Można stosować te same
wymienne soczewki jak dla czujek BRAVO.

11. Jak podłączyć inne urządzenia np. bariery podczerwieni do systemu
bezprzewodowego?
WLS907 - nadajnik uniwersalny / czujnik magnetyczny umożliwia podłączenie dowolnego
urządzenia alarmowego o wyjściu typu NC i przekazywanie alarmu drogą bezprzewodową.
Zasilanie dla takiego urządzenia musi zostać zapewnione niezależnie.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

ARKUSZE PROGRAMOWANIA

[001300] Dodaj urządzenie bezprzewodowe

Programowanie 6 cyfrowych elektronicznych numerów seryjnych ESN detekcyjnych
urządzeń bezprzewodowych. Numery 5 –cyfrowe poprzedza się cyfrą „0”.

Ustawienie fabryczne – 000000

Kompatybilne detekcyjne urządzenia bezprzewodowe:
1. WLS 904NB – bezprzewodowa czujka ruchu (odpowiednik BRAVO3),
2. WLS 907NB – nadajnik uniwersalny / czujnik magnetyczny,

Nr linii w

systemie

Linia w

PC4164

Numer elektroniczny ESN

Linia 1
Linia 2
Linia 3
Linia 4
Linia 5
Linia 6
Linia 7
Linia 8
Linia 9

Linia 10
Linia 11
Linia 12
Linia 13
Linia 14
Linia 15
Linia 16
Linia 17
Linia 18
Linia 19
Linia 20
Linia 21
Linia 22
Linia 23
Linia 24
Linia 25
Linia 26
Linia 27
Linia 28
Linia 29
Linia 30
Linia 31
Linia 32

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

Nr linii w

systemie

Linia w

PC4164

Numer elektroniczny ESN

Linia 33
Linia 34
Linia 35
Linia 36
Linia 37
Linia 38
Linia 39
Linia 40
Linia 41
Linia 42
Linia 43
Linia 44
Linia 45
Linia 46
Linia 47
Linia 48
Linia 49
Linia 50
Linia 51
Linia 52
Linia 53
Linia 54
Linia 55
Linia 56
Linia 57
Linia 58
Linia 59
Linia 60
Linia 61
Linia 62
Linia 63
Linia 64

[001300] Programowanie 6 cyfrowych numerów elektronicznych breloków WLS909.
Ustawienie fabryczne - 000000

Brelok 1

Brelok 2

Brelok 3

Brelok 4

Brelok 5

Brelok 6

Brelok 7

Brelok 8

Brelok 9

Brelok 10

Brelok 11

Brelok 12

Brelok 13

Brelok 14

Brelok 15

Brelok 16

Uwaga!
Z centralą PC4010
tylko 56 linii
bezprzewodowych.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

[001304] Opcje przycisków funkcyjnych breloków WLS909

Breloka

Przycisk

Podsyst.

Przycisk

Podsyst.

Przycisk

Podsyst.

Przycisk

Podsyst.

01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16

W kolumnie „Przycisk” wprowadza się 2-cyfrowy numer opcji programowania przycisku.
W kolumnie „Podsystem nr” należy wpisać numer podsystemu z którym ma być związany
przycisk.

Opcje programowania przycisków:

Przycisk nie używany

[*][1] Włączenie wnętrza –
uaktywnienie linii sypialnianych

Włączenie obwodowe

08-15 [*][7][1-8] Sterowanie Wyjściem

Użytkowym nr [1-8]

Włączenie zwykłe

Alarm pożarowy

Włączenie bez czasu na wejście

Alarm pomocniczy

Gong włącz / wyłącz

Alarm paniki

Test Systemu

Wyłączenie z dozoru

[*][0] Szybkie wyjście

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

[001306] Włączenie nadzoru urządzeń bezprzewodowych

Ustawienie fabryczne: T – nadzór włączony

Nr linii w

PC4164

Numer linii

w centrali

Nadzór

T/N

Nr linii w

PC4164

Numer linii

w centrali

Nadzór

T/N

Nr linii w

PC4164

Numer linii

w centrali

Nadzór

T/N

Uwaga!
Nadzór może być włączony tylko dla linii, do których przypisano czujki bezprzewodowe.
Dla pozostałych linii - wyłączyć.

[001307] Czas usterki nadzoru urządzenia bezprzewodowego (okno nadzoru)

Fabrycznie

0300

Można wprowadzać czasy z zakresu od 01:00 do 23:59

[00040211] Opóźnienie transmisji niskiego napięcia baterii urządzenia bezprzew.

Fabrycznie

007

Liczba dni, można wprowadzać liczby z zakresu od 000 do 255

[000200] Detekcja zakłóceń radiowych

Fabrycznie

T/N

Oprócz wymienionych wyżej podprogramów należy zaprogramować następujące sekcje
programowania instalatorskiego centrali:
1. Przypisać linie bezprzewodowe do wybranych Podsystemów.
2. Zaprogramować typy linii bezprzewodowych.

Interfejs bezprzewodowy PC4164NB

AAT Trading Company

 2000

NOTATKI

AAT Trading Company Sp. z o.o.

 2000

AAT Trading Company Sp. z o.o.

ul. Surowieckiego 4, 02-785 Warszawa
tel. 644–76-80 faks 644-76-81

Wyszukiwarka

Podobne podstrony:
DSC Pc4164 inst v2 0
DSC Pc4164 inst v2 0
DSC Pc5008 obs v2 1
DSC WT4989 inst
DSC Pc4820 inst v1 2
DSC Pc5132 inst v3 1
DSC Pc4020A inst
DSC Pc585 obs v2 3x
DSC LC151 inst
DSC Pc560 inst
DSC Pc560 inst
DSC Pc1550 inst
DSC Pc5008 obs v2 1
DSC Pc585 obs v2 1x
DSC Pc4020A inst
DSC Pc5008 obs v2 3

więcej podobnych podstron
