DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

DEMONTAŻ - MONTAŻ : USZCZELNIACZ PÓŁOSI NAPĘDOWEJ

BVA AL4

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : W przypadku podnoszenia pojazdu przy pomocy podnośnika unoszącego nadwozie, wyjąć korek

zbiornika płynu LHS ; Założyć korek zbiornika płynu LHS po postawieniu pojazdu na kołach (w zależności od

wyposażenia).

1. Przyrządy

1. Przyrządy

1. Przyrządy

1. Przyrządy

przyrząd

przyrząd

przyrząd

przyrząd

Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie Oznaczenie

Oznaczenie

Oznaczenie

Oznaczenie

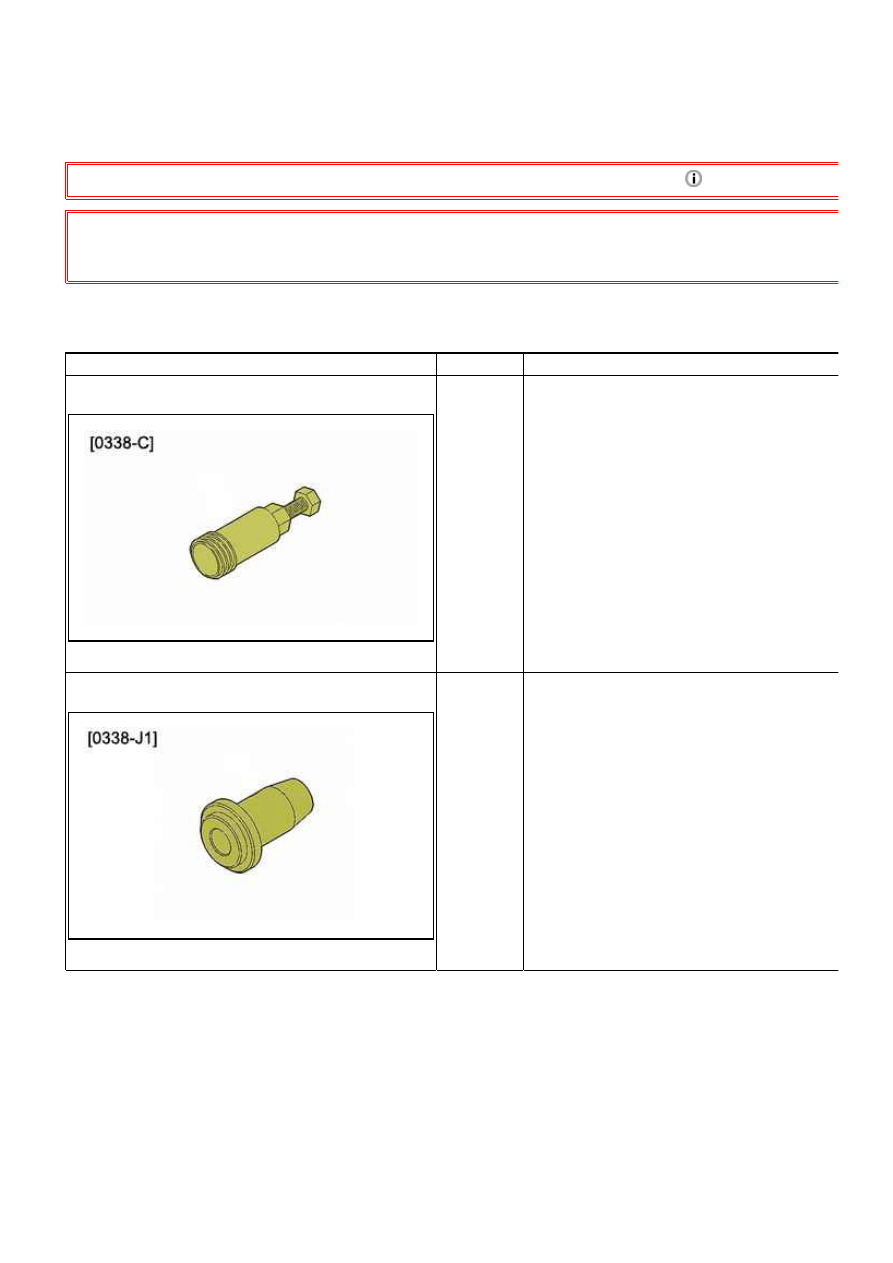

Rysunek : E5AB1D0T

[0338-C]

ściągacz prawej uszczelki półosi napędowej

Rysunek : E5AG088T

[0338-J1]

Trzpień do montażu prawej półosi napędowej

407 - B2CG019PP0 - Demontaż - Montaż : Uszczelniacz półosi napędowej

http://127.0.0.1:6090/affiche.do?ref=B2CG019PP0&refaff=B2CG019...

1 z 4

2015-03-28 02:09

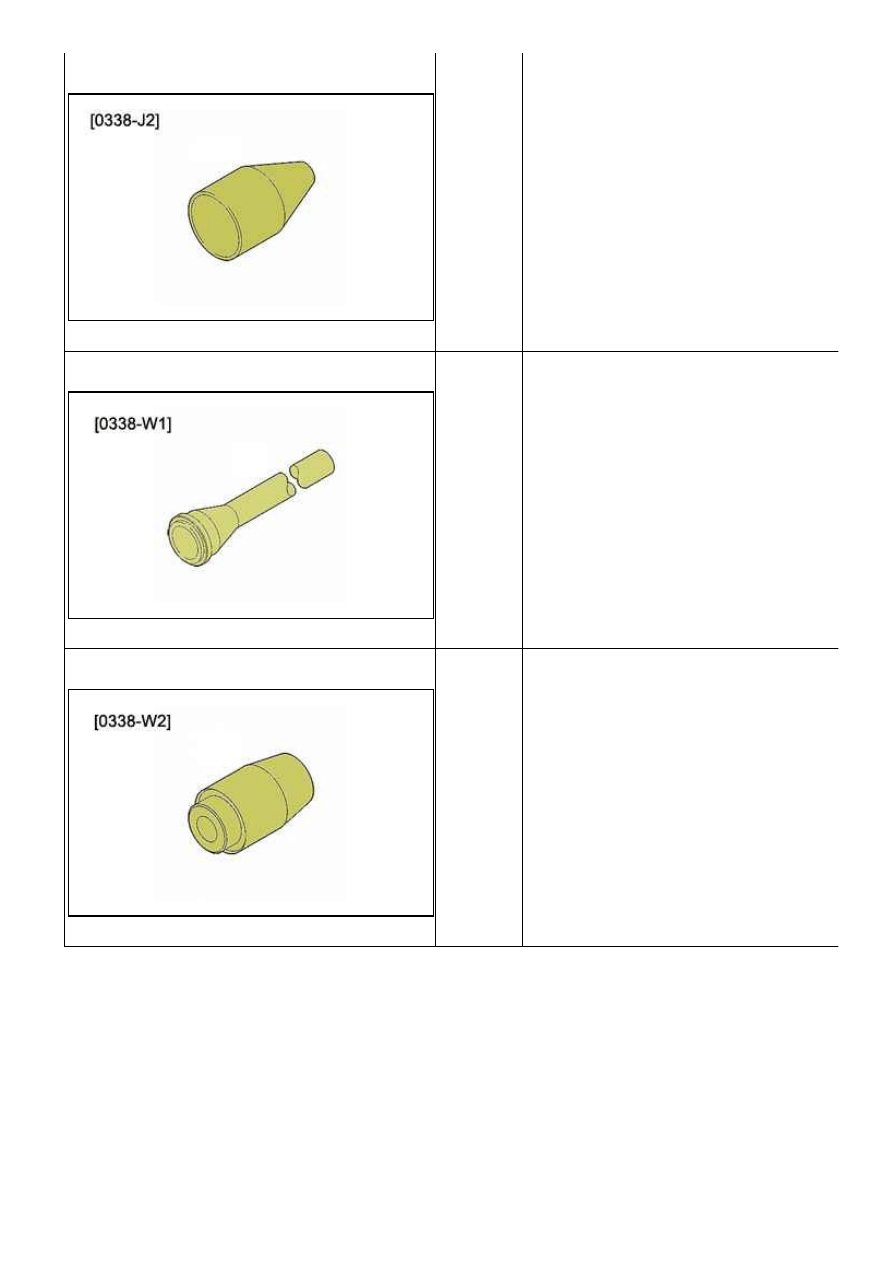

Rysunek : E5AG089T

[0338-J2]

Prowadnica do montażu uszczelki prawej półosi

Rysunek : E5AG08AT

[0338-W1] trzpień montażowy uszczelnienia lewej półosi

Rysunek : E5AG08BT

[0338-W2] prowadnica do montażu lewej uszczelki półosi

napędowej

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Spuścić olej ze skrzynki biegów .

Zdemontować półosie.

407 - B2CG019PP0 - Demontaż - Montaż : Uszczelniacz półosi napędowej

http://127.0.0.1:6090/affiche.do?ref=B2CG019PP0&refaff=B2CG019...

2 z 4

2015-03-28 02:09

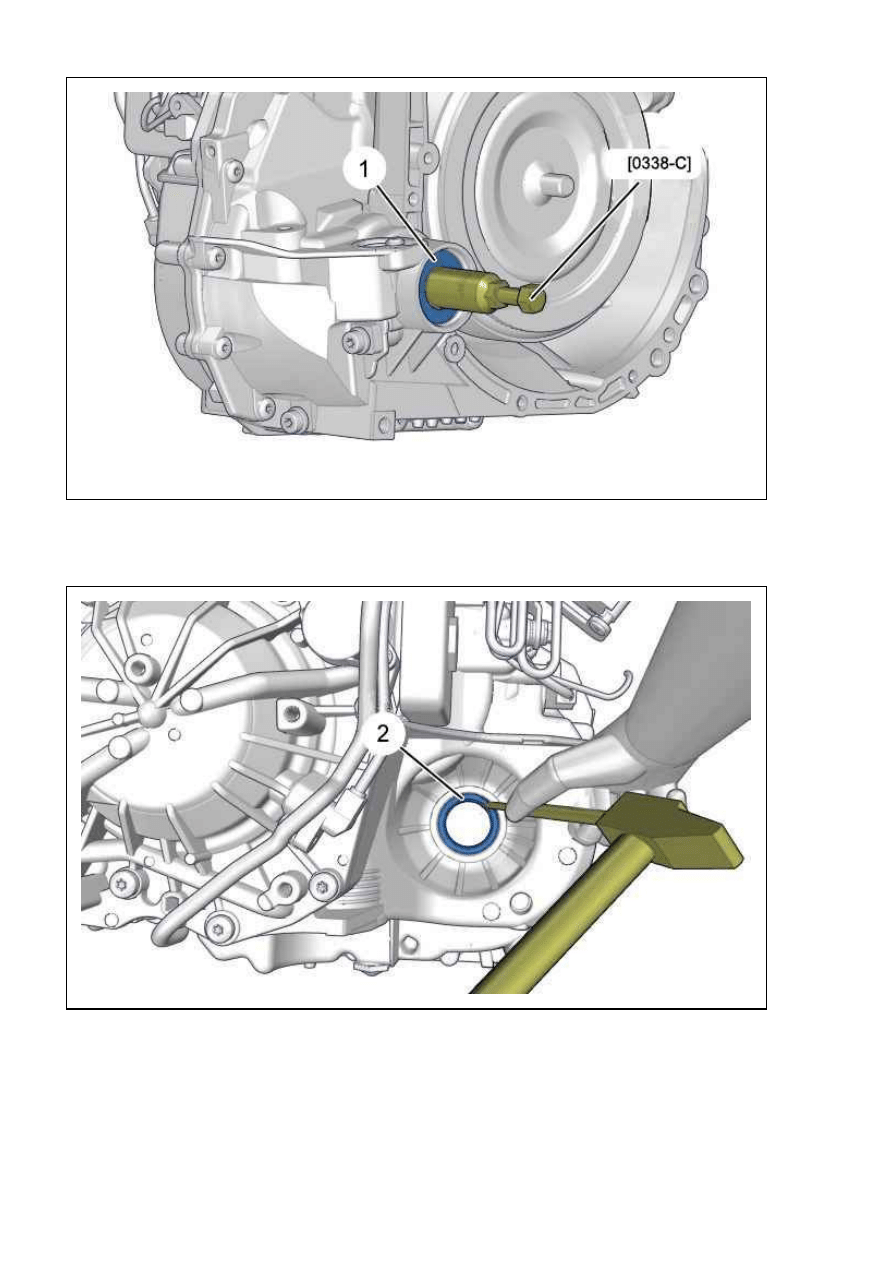

Rysunek : B2CG0YXD

Zdemontować prawą uszczelkę półosi napędowej (1) ; Za pomocą narzędzia [0338-C].

Rysunek : B2CG0YYD

Zdemontować pierścień uszczelniający lewej półosi napędowej (2), popychając go w kierunku wnętrza obudowy ; Za

pomocą wybijaka i młotka.

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Przed montażem pierścienie uszczelniające posmarować lekko olejem (olej do automatycznej skrzyni biegów).

407 - B2CG019PP0 - Demontaż - Montaż : Uszczelniacz półosi napędowej

http://127.0.0.1:6090/affiche.do?ref=B2CG019PP0&refaff=B2CG019...

3 z 4

2015-03-28 02:09

Rysunek : B2CG0YZD

Zamontować uszczelkę prawej półosi (1) ; Za pomocą narzędzi [0338-J1] i [0338-J2].

Rysunek : B2CG0Z0D

Zamontować uszczelkę lewej półosi (2) ; Za pomocą narzędzi [0338-W1] i [0338-W2].

Zamontować półosie napędowe.

Napełnić i uzupełnić poziom oleju w skrzyni biegów .

Zainicjować licznik zużycia oleju (postępować zgodnie z procedurą przyrządu diagnostycznego).

407 - B2CG019PP0 - Demontaż - Montaż : Uszczelniacz półosi napędowej

http://127.0.0.1:6090/affiche.do?ref=B2CG019PP0&refaff=B2CG019...

4 z 4

2015-03-28 02:09
