DEMONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

DEMONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

DEMONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

DEMONTAŻ : OBUDOWA MECHANIZMU RÓŻNICOWEGO

SKRZYNIA MECHA ML6 CL

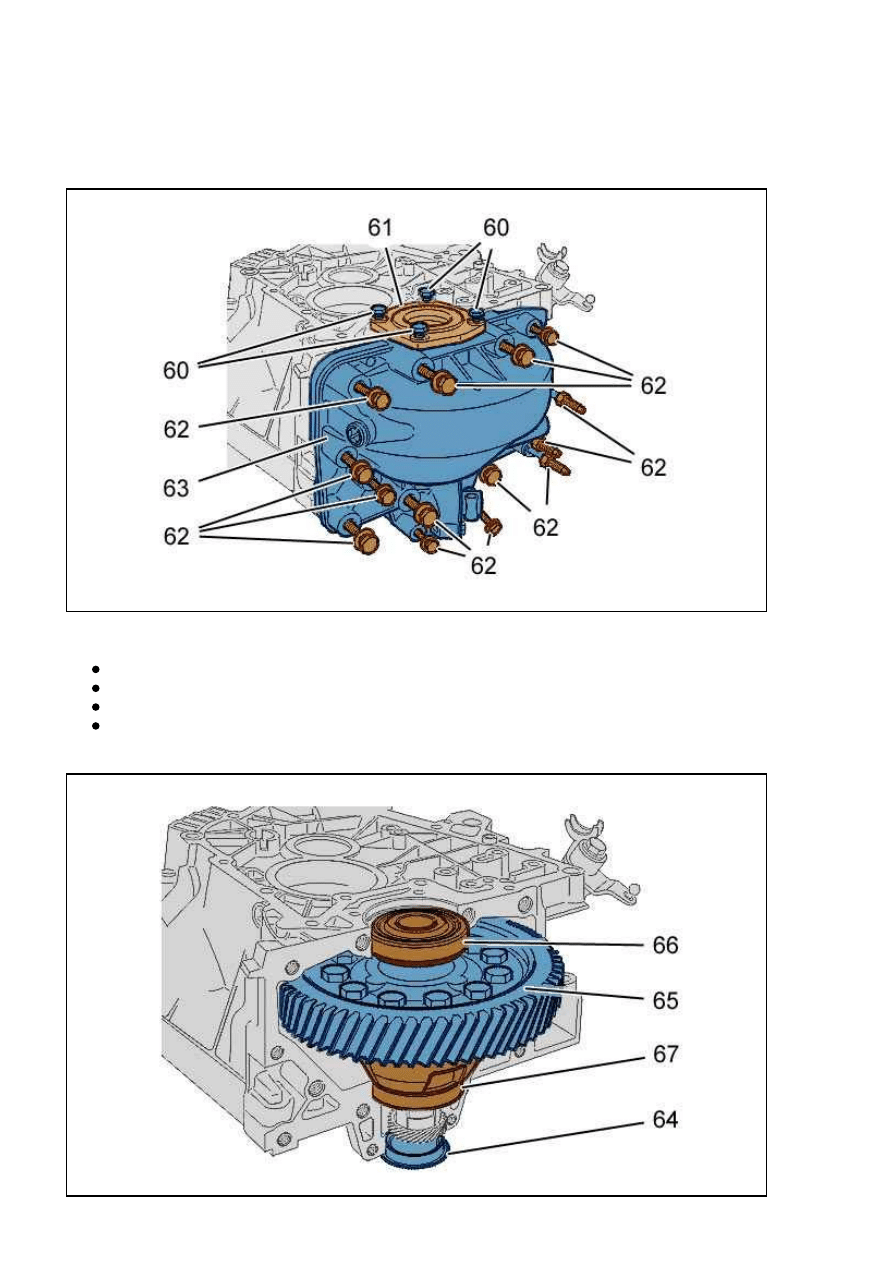

Rysunek : B2CKUEGD

Zdemontować :

Śruby ( 60) płytki oporowej (61) łożyska

Płytka (61) oporowa łożyska

śruby (62)

Pół-pokrywa mechanizmu różnicowego (63)

407 - B2CGA8K1 - Demontaż : Obudowa mechanizmu różnicowego

http://127.0.0.1:6090/affiche.do?ref=B2CGA8K1&refaff=B2CGA8K1...

1 z 2

2015-03-28 02:11

Rysunek : B2CKUEHD

Zdemontować :

Uszczelnienie mostu (64) (Od strony gniazda obrotomierza )

Mechanizm różnicowy (65)

Zewnętrzne pierścienie łożysk (66) i (67)

407 - B2CGA8K1 - Demontaż : Obudowa mechanizmu różnicowego

http://127.0.0.1:6090/affiche.do?ref=B2CGA8K1&refaff=B2CGA8K1...

2 z 2

2015-03-28 02:11
