POMOC W DIAGNOSTYCE : HAŁASY I DRGANIA - ELEMENTY DO NAPĘDU

OSPRZĘTU

1. Prezentacja

Niniejszy dokument zawiera zbiór głównych informacji diagnostycznych dotyczących przedmiotowego pojazdu i
stanowi uzupełnienie opisów operacji diagnostycznych zawartych w przyrządzie diagnostycznym, dotyczących objawu
hałasu i drgań na elementach napędu do osprzętu.

2. Instrukcja użytkowania

Dokument pomocy w diagnostyce

.

3. Informacje ogólne

Silnik typu DV (Bez napędzanej pompy wspomagania kierownicy).

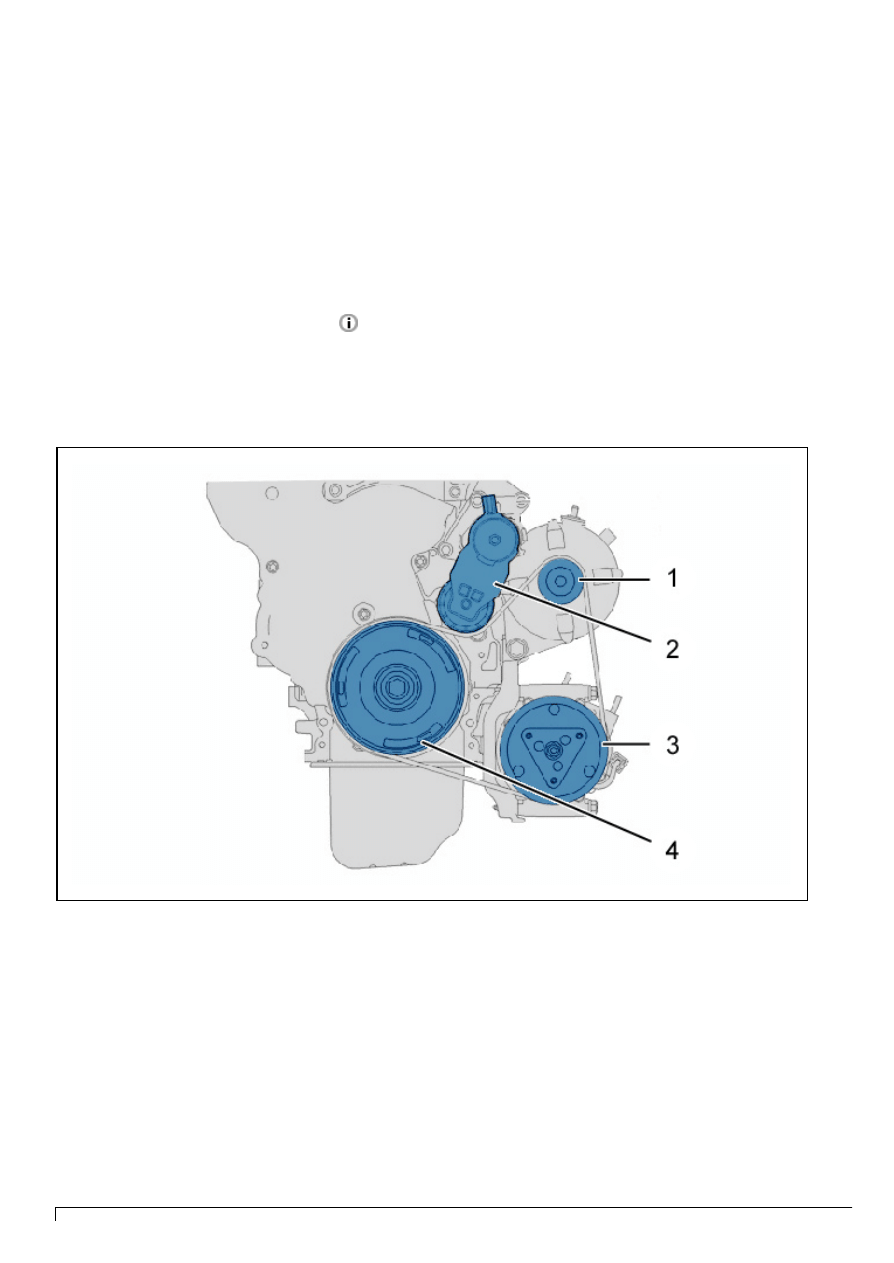

Rysunek : B1BY03DD

(1) Koło pasowe alternatora .
(2) Rolka napinacza automatycznego .
(3) Koło pasowe sprężarki klimatyzacji .
(4) Koło pasowe wału korbowego.

4. Szczególne właściwości działania

Poniższa tabela wymienia normalne hałasy samochodu, które mogą być odczuwane z punktu widzenia klienta jako
niesprawność, ale które odpowiadają hałasowi zgodnemu z definicją samochodu.

UWAGA : Koło pasowe alternatora z "wolnym kołem" jest rozpoznawalne przez czarny kołnierz obecny na boku
koła Aby posłuchać przykładowych dźwięków, wprowadzić odpowiednie adresy internetowe w polu "przykłady
dźwięków" w przeglądarce internetowej.

background image

Dostęp przez Internet

Typ hałasu

Opis

Przykład dźwięków

Gwizd i
syrena /
syczenie /
szum
powietrza

Hałas "wolnego koła"
alternatora
Warunki wystąpienia
- Skrzynia biegów na
bieg jałowy
- Zdjąć nogę z pedału
gazu po zwiększeniu
obrotów do ponad
3000 obr/min

http://staticedocapvpr.citroen.inetpsa.com/AC/IFD/AC/documents/bruit/bruit6.wav

Dostęp przez Internet

Typ hałasu

Opis

Przykład dźwięków

Gwizd i syrena /
syczenie / szum
powietrza

Hałas "wolnego koła"
alternatora
Warunki wystąpienia
- Skrzynia biegów na bieg
jałowy
- Zdjąć nogę z pedału
gazu po zwiększeniu
obrotów do ponad 3000
obr/min

https://staticedocapvpr.citroen.com/AC/IFD/AC/documents/bruit/bruit6.wav

5. Wstępne kontrole

UWAGA : Przed wszelką interwencją, sprawdzić prawidłowe ustawienie paska na wszystkich kołach pasowych.

UWAGA : Przed wszelką interwencją, sprawdzić naciągnięcie (zużycie) paska za pomocą znaczków
umieszczonych na rolce napinacza dynamicznego.

UWAGA : Dla montażów z rolką napinacza ręcznego lub z paskiem elastycznym, sprawdzić naprężenie paska przy
pomocy urządzenia typu SEEM.

UWAGA : Przed wszelką interwencją, sprawdzić prawidłowość referencji alternatora (obecność "wolnego koła" jeśli
wymagane).

6. Metoda według kodów usterek

Nie istnieje żaden kod usterki związany z objawem hałasu i drgań dla tej funkcji.

7. Metoda według objawów klienta

UWAGA : Składniki wskazane jako "strefy podejrzane" są do skontrolowania ale nie są do wymiany, chyba że są
niesprawne.

Rodzina hałasów pochodzących z
Klasyfikacji Hałasów/Drgań PSA -
Strefy podejrzane

Drgania /
Szarpnięcia

Warkot /
buczenie /
brzęczenie

Trzaśnięcia /
uderzenia /
trzeszczenie

Skrzypienie
/ Trzask /
Stukanie

Skrzypienie /
piszczenie /
zgrzytanie

Gwizd i syrena /
syczenie / szum
powietrza

Pasek napędu osprzętu / Pasek
elastyczny (zależnie od
wyposażenia)

X

X

X

background image

Rolka napinacza ręcznego lub
automatycznego (zależnie od
wyposażenia)

X

X

X

X

Rolka nawijająca (zależnie od
wyposażenia)

X

X

Koło pasowe wału korbowego

X

alternator

X

X

Sprężarka klimatyzacji (zależnie od
wyposażenia)

X

X

Pompa wspomagania
kierownicy (zależnie od
wyposażenia)

X

X

Dolny wspornik alternatora i
wspornik sprężarki układu
wytwarzania zimna

X

X

8. Kontrole po interwencjach

Sprawdzić ustąpienie hałasu w warunkach w jakich występował.
