PROFESJONALNY SYSTEM ALARMOWY

MAGICAR FAI 440

SPIS TREŚCI:

1. OPIS I SPECYFIKACJA...............................................................................................2
2. MODELE PILOTÓW.....................................................................................................3
3. FUNKCJE....................................................................................................................3

3.1 Programowanie pilotów.........................................................................................................................3
3.2 Programowanie ustawień systemu........................................................................................................4
Tabela ustawień............................................................................................................................................4
UWAGA: Jeżeli rezygnujesz z zamykania zamka ustaw funkcje nr. 1 na 1x piknięcie i nie podłączaj

przewodu czarnego z czerwonym paskiem do świateł stopu (pedału hamulca)......................................4

3.3 Włączanie alarmu:..................................................................................................................................4
3.4 Ciche włączanie / wyłączanie.................................................................................................................5
3.5 Wyłączenie czujników dodatkowych....................................................................................................5
3.6 WYŁĄCZANIE ALARMU:..................................................................................................................5
3.7 ALARM:..................................................................................................................................................5
3.8 Drugi kanał transmisji...........................................................................................................................6
3.9 Panic.........................................................................................................................................................6
3.10 Trzeci kanał transmisji.........................................................................................................................6
3.11 Zamykanie zamka.................................................................................................................................6
3.11 Awaryjne wyłączenie............................................................................................................................6
3.12 Tryb serwisowy.....................................................................................................................................6
3.13 Autouzbrajanie.....................................................................................................................................7
3.14 Czas sterowania zamkiem....................................................................................................................7
3.15 Opóźnienie czujników drzwiowych:...................................................................................................7
3.16 Automatyczne załączenie.....................................................................................................................7
3.17 Antynapad.............................................................................................................................................7

background image

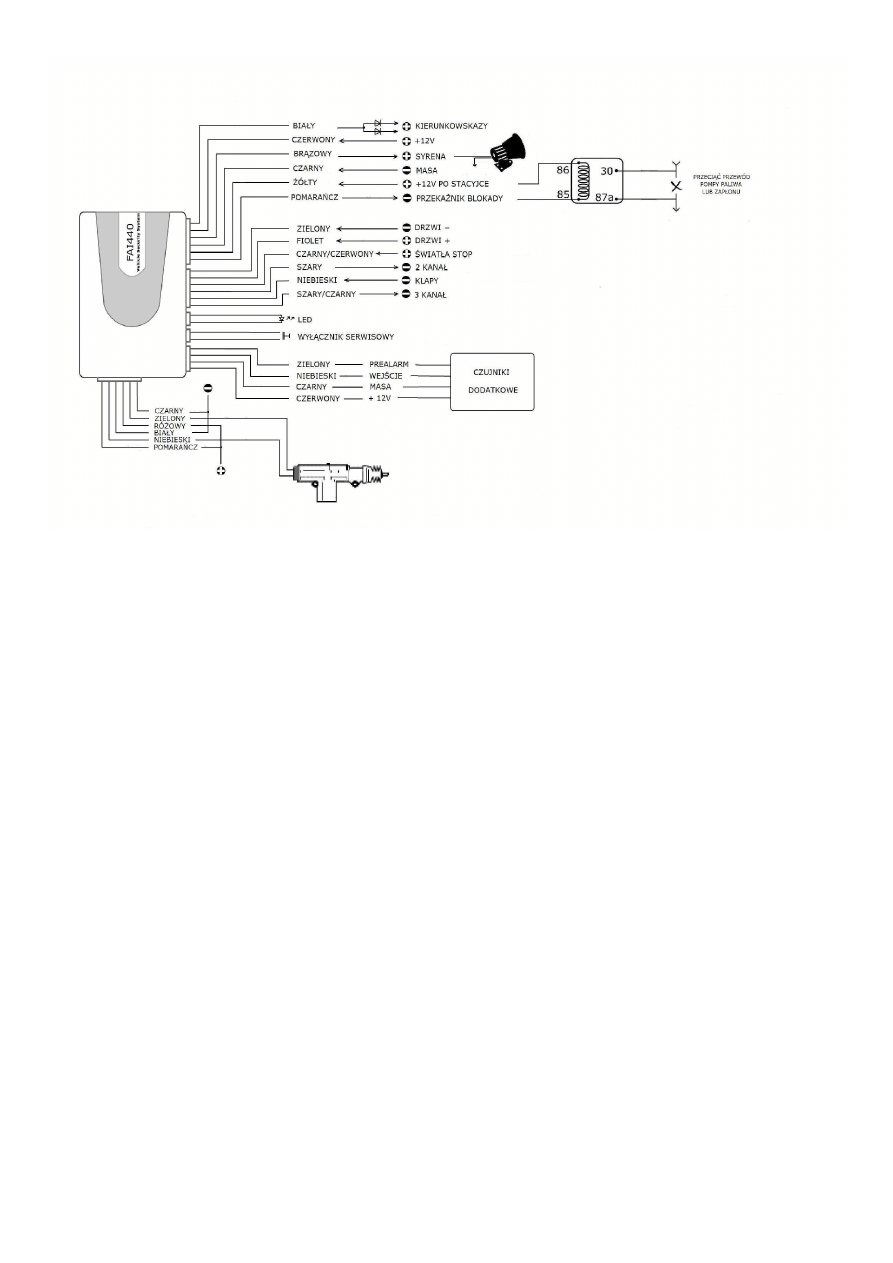

1. OPIS I SPECYFIKACJA

. Zmienny kod + antyskaning

Anti-scanning

. 2 strefowy czujnik uderzeniowy

Prealarm

. Funkcja Panic

Panic

. Wyłącznik serwisowy

Valet mode

. Autouzbrajanie

Re-arm

. Samozamykanie

Re-lock

. Zał / wył zamka ze stacyjką

Safety lock

. Sterowanie zamkiem

Remote door

. 2 kanał transmisji

Remote trunk

. Wyłączenie czujników dodatkowych

By-pass

. Pamięć zadziałania

Memory

. Dioda sygnalizacyjna

LED indicator

. Szukanie samochodu

Car finder

. Funkcja serwisowa

Service mode

. Wbudowany sterownik zamka 1 lub 3 sek

Selectable actuator

. Awaryjne wyłączenie

Override switch

. 3 Kanał transmisji

Comfort

. Antynapad

Anti-hijacking

background image

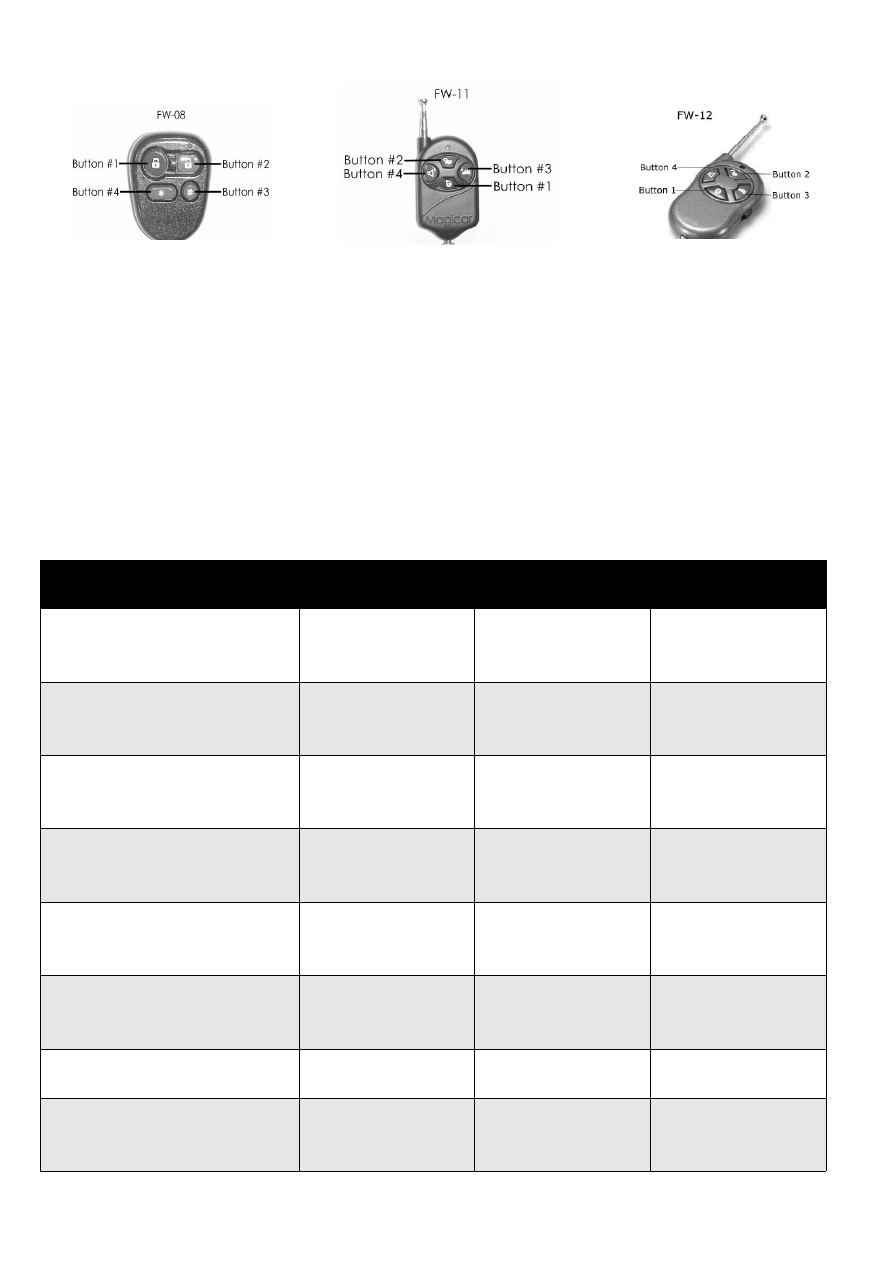

2. MODELE PILOTÓW

3. FUNKCJE

3.1 Programowanie pilotów

- Przy wyłączonym alarmie

- włącz stacyjkę

- w ciągu 10 sekund naciśnij wyłącznik serwisowy 6 razy

- po 2 sekundach syrena zawyje, jesteś w trybie programowania pilotów

- W przeciągu kolejnych 10 sekund naciśnij pierwszy przycisk 1 pilota

- syrena piknie kierunkowskazy migną 2 razy pilot jest wprogramowany.

W ciągu kolejnych 10 sekund możesz zaprogramować kolejne piloty. Wyjście z trybu programowania następuje automatycznie

po 10 sekundach lub przez wyłączenie stacyjki.

Funkcje przycisków pilota

PRZYCISK

ALARM ZAŁĄCZONY

ALARM WYŁĄCZONY

WŁĄCZONA STACYJKA

NACIŚNIJ PRZYCISK 1

ZAŁĄCZENIE

ZAŁĄCZENIE

ZAMKNIECIE ZAMKA

NACIŚMIJ PRZYCISK 1 dwa razy

ZAŁĄCZENIE BEZ

CZUJNIKÓW

NACIŚNIJ PRZYCISK 2

WYŁĄCZENIE

WYŁĄCZENIE

OTWARCIE ZAMKA

NACIŚNIJ PRZYCISK 1 i 2

CICHE WYŁĄCZENIE

CICHE WŁĄCZENIE

ANTYPORWANIE

NACIŚNIJ PRZYCISK 1 przez 3 sek.

SZUKANIE AUTA

SZUKANIE AUTA

NACIŚNIJ PRZYCISK 3 przez 3 sek.

2 KANAŁ

ryglowanie zamka

2 KANAŁ

otwieranie bagażnika

2 KANAŁ

otwieranie bagażnika

NACIŚNIJ PRZYCISK 3 później 1

3 KANAŁ

komfort domykanie szyb

3 KANAŁ

komfort domykanie szyb

3 KANAŁ

komfort domykanie szyb

NACIŚNIJ PRZYCISK 4

PANIK

PANIK

background image

3.2 Programowanie ustawień systemu

- Przy wyłączonym alarmie

- Włącz i wyłącz stacyjkę

- W ciagu 10 sekund naciśnij wyłącznik serwisowy 3 razy

- Po 2 sekundach syrena potwierdzi wejście w tryb programowania.

- W ciągu kolejnych 10 sekund naciśnij wyłącznik serwisowy tyle razy, którą funkcję chcesz zaprogramować.

Po wybraniu kanału syrena piknie 1 lub 2 razy w zależności od ustawienia opcji, jeżeli chcesz zmienić ustawienie przekręć

stacyjkę. Przejście do ustawień następnej funkcji realizujemy przez przyciśnięcie wyłącznika serwisowego

- wyjście z trybu programowania następuje automatycznie po 10 sek. będzie potwierdzone syreną

Tabela ustawień

Nr.

POTWIERDZENI

E

FUNKCJA

1x PIKNIECIE

2x PIKNIĘCIE

1

1x PIKNIĘCIE

ZAMYKANIE ZAMKA ZE:

STOPEM

STACYJKĄ

2

2x PIKNIĘCIA

CZAS STEROWANIA ZAMKA

1 sek.

3 sek.

3

3x PIKNIĘCIA

OPÓŹNIENIE CZUJNIKÓW DRZWIOWYCH

NIE

25 sek.

4

4x PIKNIĘCIA

SAMOUZBRAJANIE

NIE

TAK

5

5x PIKNIĘĆ

CZAS ALARMU

30 sek.

60 sek.

6

6x PIKNIĘĆ

3 KANAŁ komfort

Z PILOTA

ZAWSZE

7

7x PIKNIĘĆ

ANTYNAPAD

NIE

TAK

8

8x PIKNIĘĆ

WŁĄCZANIE ANTYNAPADU

Z PILOTA

OD DRZWI

UWAGA: Jeżeli rezygnujesz z zamykania zamka ustaw funkcje nr. 1 na 1x piknięcie i nie podłączaj przewodu czarnego z czerwonym

paskiem do świateł stopu (pedału hamulca)

3.3 Włączanie alarmu:

Kiedy alarm i stacyjka są wyłączone można włączyć alarm naciskając pierwszy przycisk pilota. Włączenie jest sygnalizowane

background image

jednym piknięciem syreny pojedynczym mignięciem kierunkowskazów i zamknięciem centralnego zamka. Dioda LED miga

powoli, blokada zapłonu jest włączona.

3.4 Ciche włączanie / wyłączanie

a.

Naciśnij przycisk 1 i 2 równocześnie system załączy się bez potwierdzenia syreną. Jeżeli któreś z wejść będzie naruszone to

system zasygnalizuje to 3 krotnym mignięciem kierunkowskazów, dioda sygnalizacyjna LED wskaże które wejście jest

naruszone. Wejścia te zostaną odłączone do czasu poprawnego zamknięcia.

b.

Podczas cichego wyłączania jeżeli któraś strefa była naruszona system zasygnalizuje to 3 krotnym mignięciem

kierunkowskazów i 4 krotnym piknięciem syreny LED wskaże przyczynę alarmu. Alarm czeka na otwarcie drzwi. Jeżeli nie

zostaną otwarte system załączy się samoczynnie traktując to jako przypadkowe naciśnięcie pilota.

3.5 Wyłączenie czujników dodatkowych

Naciśnij pierwszy przycisk pilota dwa razy w ciągu 3 sekund syrena potwierdzi to dodatkowym piknięciem, czujniki dodatkowe są

wyłączone.

3.6 WYŁĄCZANIE ALARMU:

A. Sygnalizacja podczas wyłączania:

a. Kiedy chcesz wyłączyć alarm naciśnij przycisk drugi pilota, syrena zapika 2 razy kierunkowskazy migną 2 razy zamek centralny

otworzy się blokada zapłonu zostanie wyłączona. Dioda LED zacznie pulsować szybko, system czeka na otwarcie drzwi.

b. Jeżeli podczas wyłączania syrena zapika 4 razy kierunkowskazy migną 3 razy oznacza to że alarm działał podczas naszej

nieobecności. Dioda LED zasygnalizuje to odpowiednia ilością mignięć, następnie system czeka na otwarcie drzwi.

B. Pamięć alarmu:

Czujniki dodatkowe

1 mignięcie LED

Klapa silnika lub bagażnika

2 mignięcia LED

Drzwi

3 mignięcia LED

Zapłon

4 mignięcia LED

C. Kasowanie pamięci alarmu następuje poprzez włączenie stacyjki.

3.7 ALARM:

A. 1 Strefa czujnika uderzeniowego (prealarm)

Przy lekkim uderzeniu w pojazd syrena zasygnalizuje to 3 krotnym piknięciem i mignięciem kierunkowskazów. Przy trzecim

pobudzeniu strefy prealarmu zostanie ona zablokowana do ponownego włączenia alarmu. Można ja również włączyć przez

wciśniecie pierwszego przycisku na pilocie.

B. 2 Strefa czujnika uderzeniowego:

Przy mocnym uderzeniu następuje pełny cykl alarmowy. Podczas trzeciego wyzwolenia tej strefy zostanie ona zablokowana do

czasu ponownego włączenia alarmu. Można ja również włączyć przez wciśniecie pierwszego przycisku na pilocie.

C. Wyłączniki klapy silnika i bagażnika

a.

Kiedy alarm jest załączony i zostanie otworzona na chwilę klapa silnika lub bagażnika alarm będzie sygnalizował to miganiem

kierunkowskazów i wyciem syreny przez okres 30 sekund. Po tym czasie nadal będzie uzbrojony dioda LED będzie migać

cyklicznie dwa razy.

b.

Kiedy alarm jest załączony i zostanie otworzona na stałe klapa silnika lub bagażnika alarm będzie to sygnalizował trzema

cyklami po 30 sekund a następnie odłączy tą strefę aż do zamknięcia klapy. Po zamknięciu klapy strefa ponownie zostaje

włączona.

D. Wyłączniki drzwi

a.

Kiedy alarm jest załączony i zostaną otwarte drzwi na chwilę alarm zasygnalizuje to miganiem kierunkowskazów i wyciem

syreny przez okres 30 sekund. Po tym czasie nadal będzie uzbrojony, dioda LED będzie migać cyklicznie trzy razy.

background image

b.

Kiedy alarm jest załączony i zostaną otwarte drzwi na stałe alarm będzie to sygnalizował trzema cyklami po 30 sekund a

następnie odłączy tą strefę aż do zamknięcia drzwi. Po zamknięciu drzwi strefa zostaje ponownie włączona.

E. Stacyjka

a.

Kiedy alarm jest załączony i zostanie włączony na chwile zapłon alarm zasygnalizuje to miganiem kierunkowskazów i wyciem

syreny przez okres 30 sekund. Silnika nie można uruchomić. Dioda LED będzie migać cyklicznie cztery razy.

b.

Kiedy alarm jest załączony i zostanie włączony na stałe zapłon alarm będzie to sygnalizował trzema cyklami po 30 sekund.

Silnika nie można uruchomić.

F. Wyłączenie

a.

Alarm można wyłączyć zaraz lub po cyklu alarmowania przez naciśnięcie drugiego przycisku pilota (wyłączanie) Syrena piknie

3 razy, drzwi otworzą się, LED zasygnalizuje przyczynę alarmu.

3.8 Drugi kanał transmisji

W każdej sytuacji możesz wcisnąć klawisz trzeci pilota przez dwie sekundy, wtedy pojawi się impuls masy na przewodzie szarym.

Można to wykorzystać do ryglowania zamka lub otwierania klapy bagażnika.

3.9 Panic

a.

W celu wywołania funkcji naciśnij 4 przycisk pilota. Wyłączenie funkcji następuje automatycznie po 30 sek. lub przez

naciśniecie przycisku załączenia.

3.10 Trzeci kanał transmisji

a.

Jeżeli 3 kanał transmisji jest włączony to po załączeniu alarmu na przewodzie szarym z czarnym paskiem pojawi się 30

sekundowy impuls masy, służący do domykania szyb - funkcja KOMFORT.

b.

Jeżeli 3 kanał transmisji jest wyłączony to po załączeniu alarmu impuls nie pojawi się. Sygnał ten można wywołać przez

wciśnięcie przycisku trzeciego i później pierwszego na pilocie.

3.11 Zamykanie zamka

a.

Jeżeli funkcja zamykanie zamka jest ustawiona w pozycji 1 (ze stopem) to zamek centralny zamknie się po pierwszym

naciśnięciu pedału hamulca. Pozwoli to wsiąść innym pasażerom do samochodu gdy uruchomimy silnik oraz zamknie

ponownie zamek centralny gdy ktoś wysiądzie a silnik nie zostanie wyłączony. Otwarcie zamka następuje po wyłączeniu

stacyjki. Gdy nie chcemy zamykania zamka nie podłączamy przewodu czarnego z czerwonym paskiem.

b.

Jeżeli funkcja jest ustawiona w pozycji 2 ze stacyjka to drzwi będą się zamykały zawsze po włączeniu zapłonu a otwierały

po wyłączeniu stacyjki. W każdej chwili drzwi można otworzyć przez naciśnięcie drugiego przycisku pilota.

3.11 Awaryjne wyłączenie

Kiedy alarm jest załączony i np. zgubimy pilota to można alarm wyłączyć awaryjnie:

otwórz drzwi,

włącz stacyjkę,

naciśnij raz wyłącznik serwisowy, system się wyłączy.

3.12 Tryb serwisowy

a.

Włącz stacyjkę w ciągu 2 sekund wciśnij wyłącznik serwisowy na 10 sekund, dioda LED zapali się na stałe system jest w

trybie serwisowym.

b.

System antyporwaniowy jest wyłączony.

c.

Pilot steruje teraz tylko centralnym zamkiem bez alarmu.

d.

Wyjście z trybu serwisowego: włącz stacyjkę w ciągu 2 sekund wciśnij wyłącznik serwisowy na 10 sekund, dioda LED

zgaśnie, syrena piknie 2 razy.

background image

3.13 Autouzbrajanie

a. Kiedy funkcja jest wyłączona to po wyłączeniu stacyjki, otwarciu i zamknięciu drzwi, alarm nie załączy się samoczynnie.

b. Kiedy funkcja jest włączona to po wyłączeniu stacyjki, otwarciu i zamknięciu drzwi dioda LED zacznie migać szybko i po 30 sek.

alarm załączy się samoczynnie.

3.14 Czas sterowania zamkiem

Czas sterowania centralnym zamkiem można ustawić na:

a.

1 sek. zamki elektryczne

b.

3 sek. do sterowania zamkami pneumatycznymi.

3.15 Opóźnienie czujników drzwiowych:

a.

Kiedy funkcja jest ustawiona w pozycji 1 (bez opóźnienia) to podczas załączania alarmu jeżeli któraś strefa jest naruszona to

alarm zasygnalizuje to 3 krotnym piknięciem syreny i mignięciem kierunkowskazów. Strefa ta zostanie zablokowana do

czasu ustania przyczyny

b.

Kiedy funkcja jest ustawiona na zwłokę 25 sek. (z opóźnieniem) to podczas załączenia alarmu system nie reaguje na

wyłączniki drzwiowe przez 25 sek. Daje to możliwość podpięcia alarmu bezpośrednio do lampki oświetlenia wnętrza

posiadającej opóźnione przygasanie.

3.16 Automatyczne załączenie

Kiedy wyłączymy alarm dioda zacznie migać z podwójna szybkością, system czeka na otwarcie drzwi. Jeżeli drzwi nie zostaną

otwarte, system potraktuje to jako przypadkowe naciśniecie przycisku pilota

i załączy ponownie alarm po 30 sek.

3.17 Antynapad

a. Kiedy funkcja antynapadowa jest włączona i ustawione jest wyzwalanie z pilota

Kiedy alarm jest wyłączony i załączona jest stacyjka naciskając pierwszy i drugi przycisk pilota równocześnie uruchamiamy

procedurę antynapadu, światła migną raz, 60 sek. później syrena pika przez 10 sek. Jeżeli antynapad nie zostanie wyłączony

system odłączy zapłon i włączy alarm. Będzie tak alarmował do czasu wyłączenia stacyjki, ponowne włączenie stacyjki

ponownie wyzwala alarm. Można to przerwać przez wyłączenie antynapadu.

b. Kiedy antynapad ustawiony jest od drzwi

Kiedy alarm jest wyłączony i załączona jest stacyjka otwierając drzwi uruchamiamy procedurę antynapadu, światła migną raz,

60 sek. później syrena pika przez 10 sek. Jeżeli antynapad nie zostanie wyłączony system odłączy zapłon i włączy alarm.

Będzie tak alarmował do czasu wyłączenia stacyjki, ponowne włączenie stacyjki ponownie wyzwala alarm. Można to przerwać

przez wyłączenie antynapadu

Wyłączenie antynapadu:

a. Kiedy funkcja alarmowa jeszcze się nie zaczęła to wyłącz i włącz stacyjkę, wciśnij wyłącznik serwisowy raz, antynapad zostanie

wyłączony.

b. Kiedy antynapad nie został wyłączony w czasie 60 sek. i funkcja alarmowa zaczęła się to wyłącz i włącz stacyjkę przytrzymaj

wyłącznik serwisowy przez 2 sek.


Wyszukiwarka

Podobne podstrony:
Monitoring telefoniczny systemów alarmowych
System alarmowy 112 wdrażany prawidłowo, System alarmowy 112 wdrażany prawidłowo
NIERUCHOMOŚCI, SYSTEM ALARMOWY W OKNACH
Katulski Komórkowy system alarmowy
83 311402 instalator systemow alarmowych
4 PROFESJONALNE SYSTEMY BUKMACHERSKIE - OPIS, Biznes, Systemy analizy bkmacherskiej
PRACA INŻYNIER SYSTEM ALARMOWY
Klasy systemów alarmowych
PODWÓJNY SYSTEM ALARMOWY GARAŻU
Zasilacze do systemów alarmowych
83 311402 instalator systemow alarmowych
SYSTEM ALARMOWY W OKNACH
4 Profesjonalne Systemy Bukmacherskie Opis(1)
SYSTEM ALARMOWY W OKNACH 2
Przepisy i normy elektryczne monitoring i systemy alarmowe
CBP0321 PROFESJONALNY SYSTEM ZARZADZANIA BHP

więcej podobnych podstron
