Elektryczne sprawdzanie pompy paliwa (w
zbiorniku paliwa)

Niezbędne narzędzia specjalne, testery i urządzenia pomiarowe
oraz wyposażenie

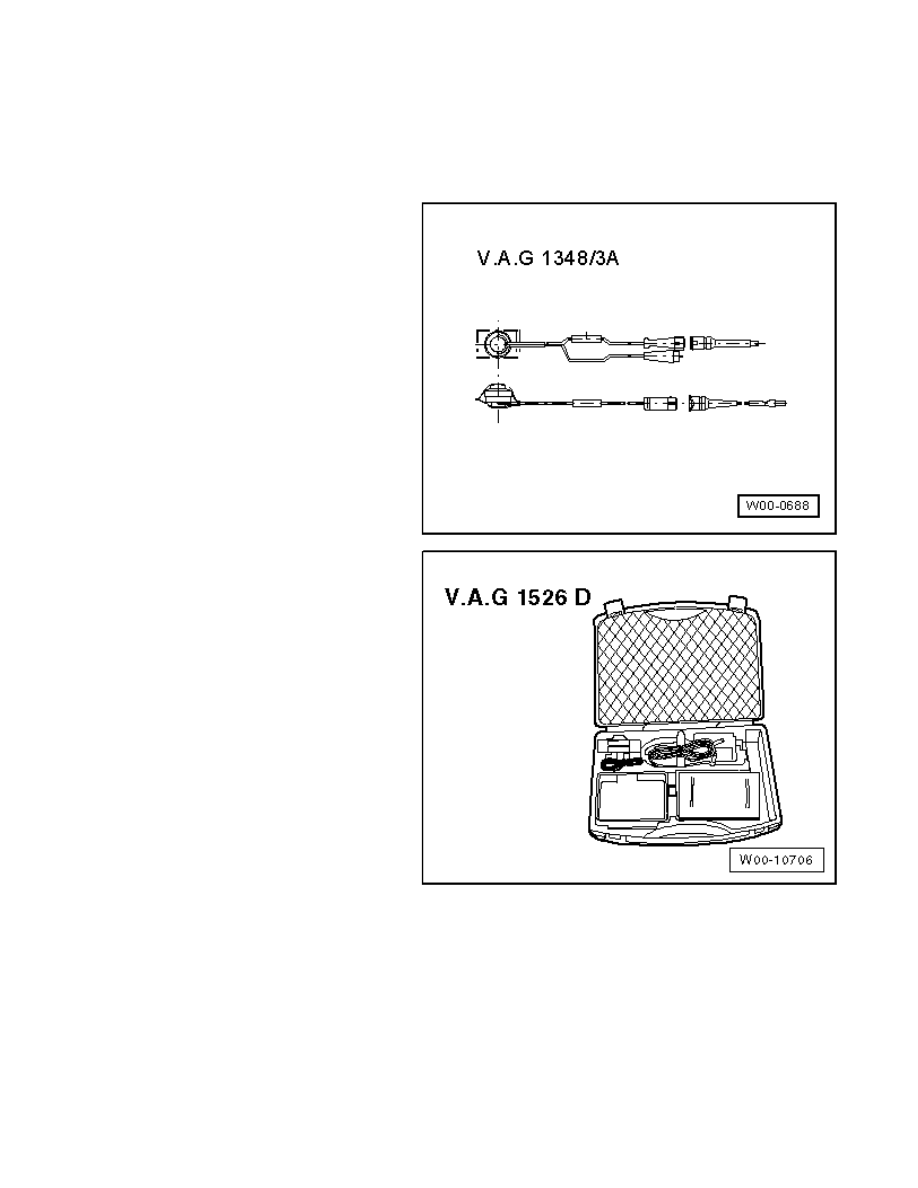

Zdalne sterowanie do V.A.G 1348 -V.A.G

1348/3A- z przewodem pośrednim -V.A.G
1348/3-2-

Multimetr ręczny -V.A.G 1526D-

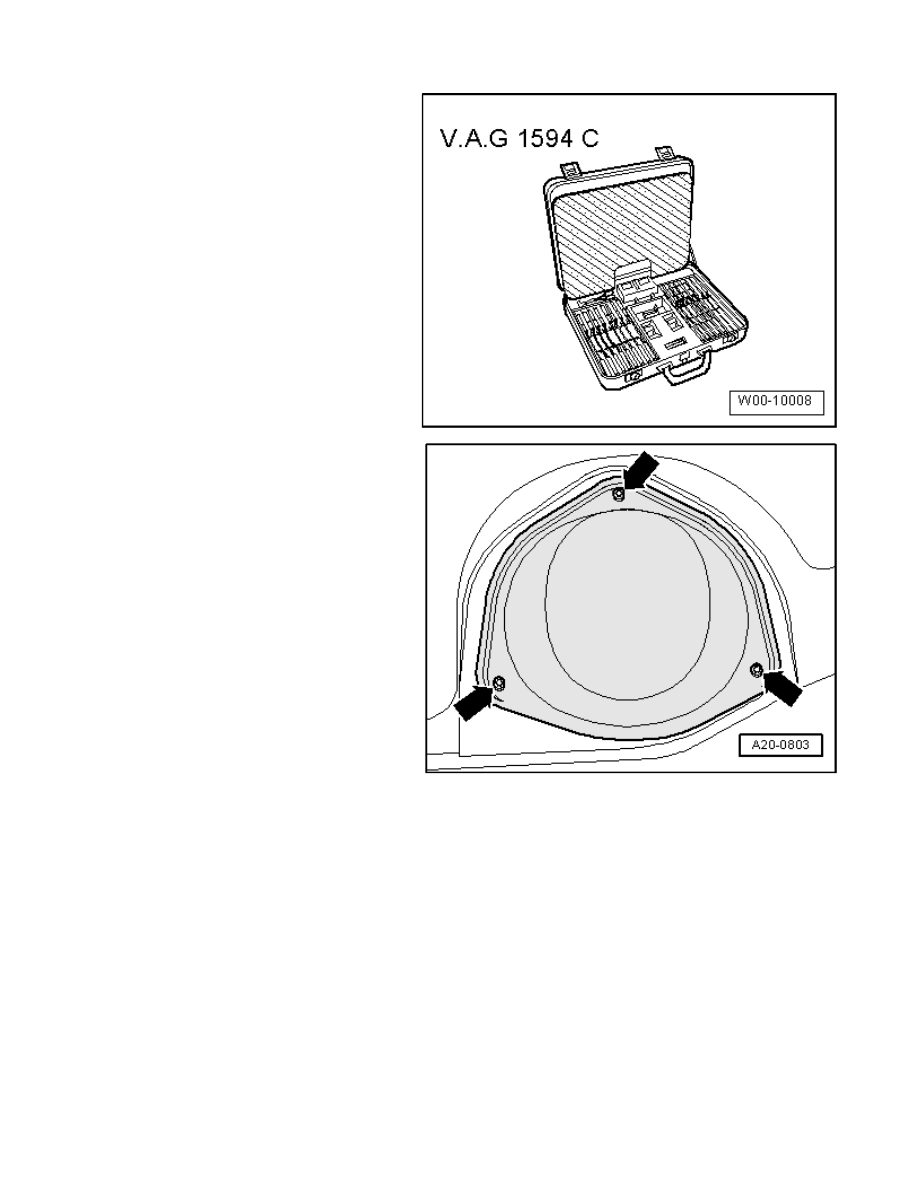

Zestaw przewodów pomocniczych -V.A.G

1594C-

Page 1 of 4

Elektryczne sprawdzanie pompy paliwa (w zbiorniku paliwa)

2016-01-05

vw-wi://rl/A.pl-PL.A00.5A60.15.wi::37342620.xml?xsl=3

Przebieg czynności

Przestrzegać warunków sprawdzania

→

Rozdział

.

– Wymontować tylną kanapę

→

Gr.napraw72

.

– Odkręcić osłonę prawego kołnierza

zamykającego -strzałki-.

– Rozłączyć elektryczne złącze wtykowe -

strzałka- przy kołnierzu zamykającym.

Page 2 of 4

Elektryczne sprawdzanie pompy paliwa (w zbiorniku paliwa)

2016-01-05

vw-wi://rl/A.pl-PL.A00.5A60.15.wi::37342620.xml?xsl=3

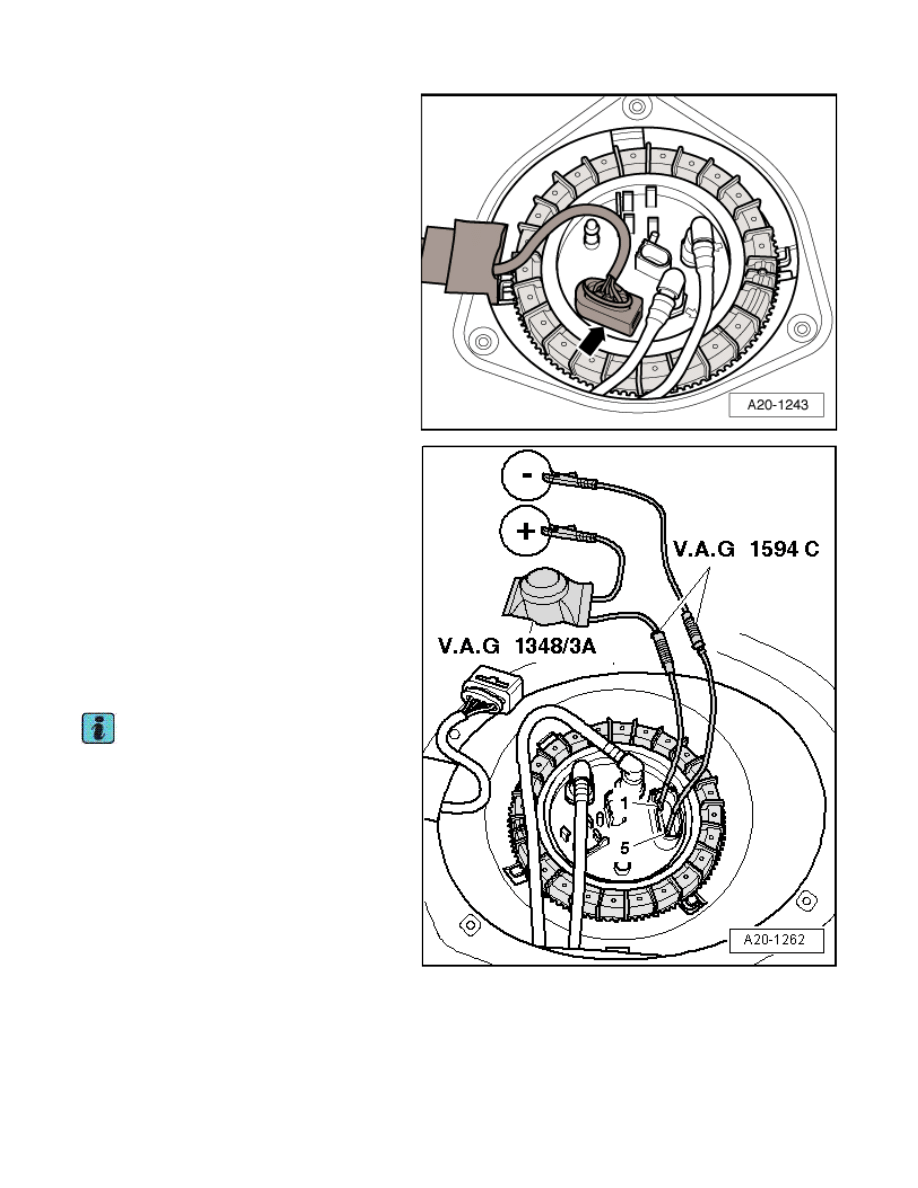

– Podłączyć zdalne sterowanie V.A.G 1348 -

V.A.G 1348/3A- z przewodem pośrednim -
V.A.G 1348/3-2- za pomocą przewodu
pomocniczego z zestawu przewodów
pomocniczych -V.A.G 1594C- do styku -1-.

– Połączyć styk -5- za pomocą przewodu

pomocniczego z zestawu przewodów
pomocniczych -V.A.G 1594C- z masą
nadwozia.

– Podłączyć zacisk do akumulatora (+).

– Nacisnąć przełącznik zdalnego sterowania.

Szum pracy pompy musi być słyszalny.

Wskazówka

Pompa paliwa pracuje bardzo cicho. Podczas
sprawdzania pompy paliwa należy unikać hałasów
dochodzących z otoczenia.

Jeśli nie słychać szumu pracy:

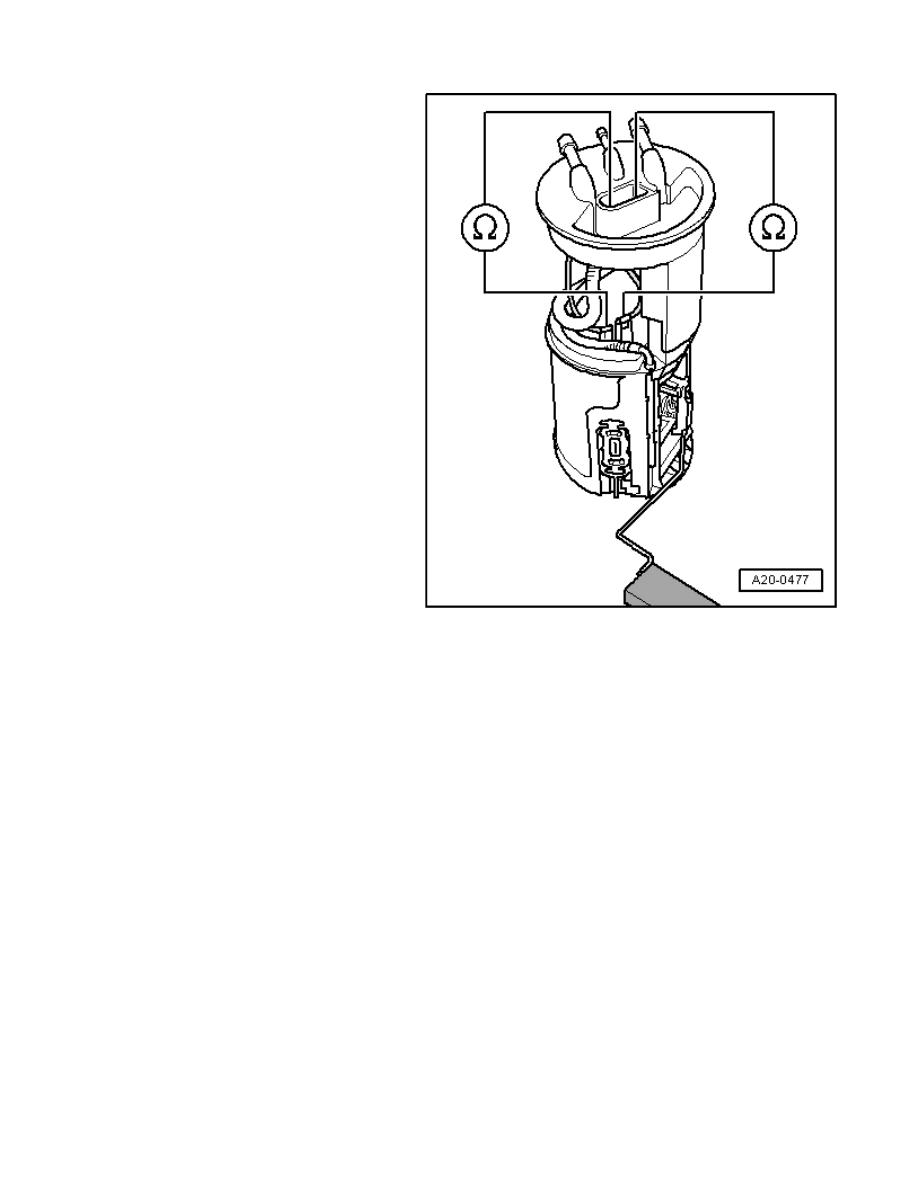

– Wymontować jednostkę pompy paliwa

→

Rozdział

.

– Sprawdzić, czy przewody elektryczne pomiędzy

kołnierzem a pompą paliwa są podłączone i

Page 3 of 4

Elektryczne sprawdzanie pompy paliwa (w zbiorniku paliwa)

2016-01-05

vw-wi://rl/A.pl-PL.A00.5A60.15.wi::37342620.xml?xsl=3

drożne.

Jeśli nie zostanie stwierdzona żadna usterka w
przewodach, uszkodzona jest pompa paliwa -
wymienić jednostkę pompy paliwa.

– Zamontować jednostkę pompy paliwa

→

Odnośnik

.

Page 4 of 4

Elektryczne sprawdzanie pompy paliwa (w zbiorniku paliwa)

2016-01-05

vw-wi://rl/A.pl-PL.A00.5A60.15.wi::37342620.xml?xsl=3
