ZASADA DZIA

ZASADA DZIA

ZASADA DZIA

ZASADA DZIAŁŁŁŁANIA : MODU

ANIA : MODU

ANIA : MODU

ANIA : MODUŁ

Ł

Ł

Ł STERUJ

STERUJ

STERUJ

STERUJĄĄĄĄCY SILNIKA (BSM) :

CY SILNIKA (BSM) :

CY SILNIKA (BSM) :

CY SILNIKA (BSM) :

1. Opis modu

1. Opis modu

1. Opis modu

1. Opis modułłłłu steruj

u steruj

u steruj

u sterująąąącego silnika

cego silnika

cego silnika

cego silnika

Moduł sterujący silnika chroni i rozdziela zasilanie poszczególnych funkcji poprzez przekaźniki,

bezpieczniki i maksi-bezpieczniki .

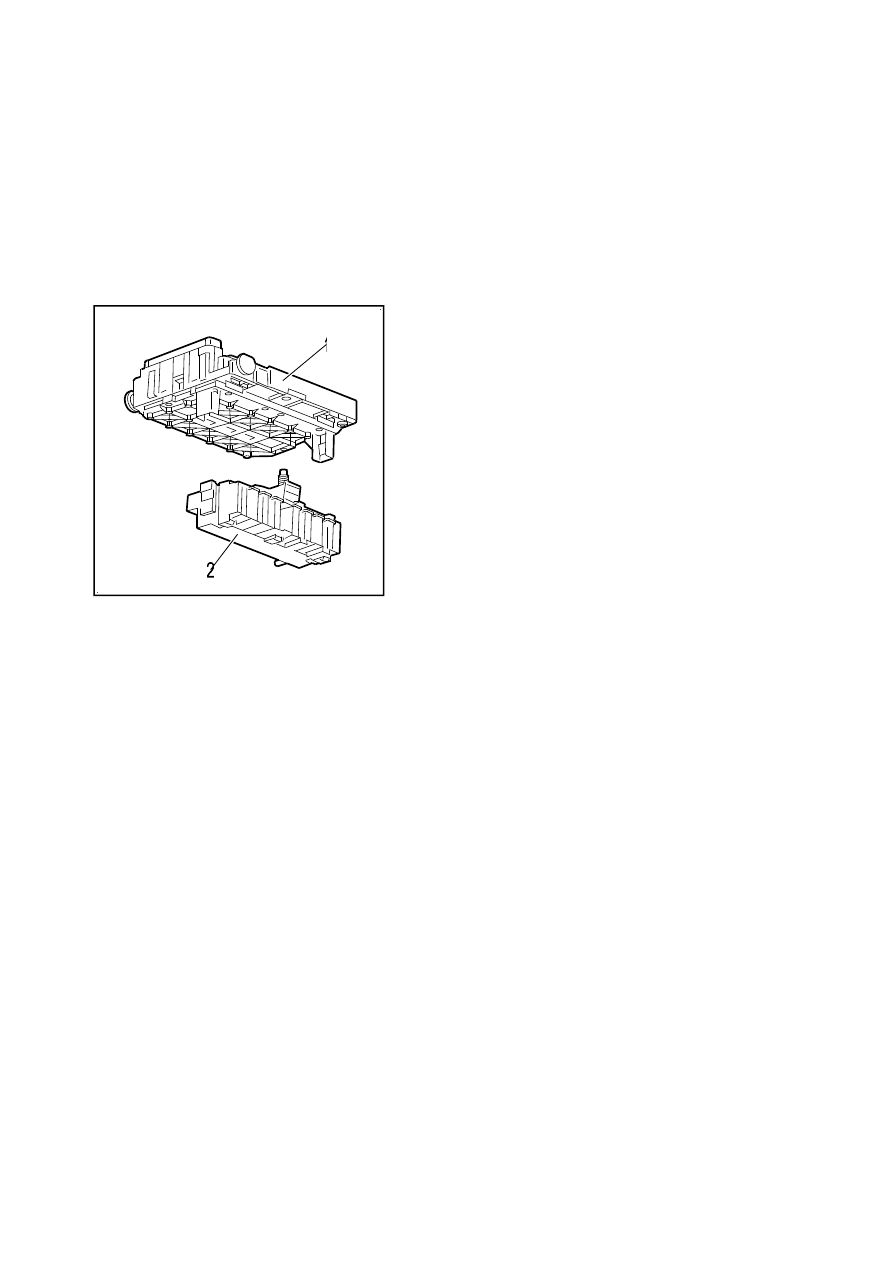

Moduł sterujący silnika składa się z dwóch modułów stowarzyszonych :

Moduł 1 : Moduł zawierający maksi bezpieczniki (2)

Moduł 2 : Moduł zawierający płytkę (kartę) elektroniczną, bezpieczniki i przekaźniki (1)

Główne funkcje modułu sterującego silnika są następujące :

Rozdział zasileń pod pokrywą komory silnika

Przełączanie pewnych urządzeń wykonawczych pod pokrywą komory silnika

Zapewnienie przepływu mocy do skrzynki bezpieczników kabiny, inteligentnego modułu sterującego

i modułu sterującego bagażnika

Komunikowanie po sieci CAN CAR

Odbieranie sygnałów pochodzących z czujników pod pokrywą komory silnika

2. Opis ogólny zasilania elektrycznego

2. Opis ogólny zasilania elektrycznego

2. Opis ogólny zasilania elektrycznego

2. Opis ogólny zasilania elektrycznego

Rysunek : D4EP0JFC

Page 1 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

Strzałka zwykła : Zasilanie elektryczne +BAT .

3. Modu

3. Modu

3. Modu

3. Moduł ł ł ł 1 modu

1 modu

1 modu

1 modułłłłu steruj

u steruj

u steruj

u sterująąąącego silnika

cego silnika

cego silnika

cego silnika

3.1.

3.1.

3.1.

3.1. ŚŚŚŚwiadczenie

wiadczenie

wiadczenie

wiadczenie

Moduł 1 umożliwia :

Rozdział i ochronę przez maksi-bezpieczniki zasilania elektrycznego +BAT w kierunku

podzespołów podłączonych za pośrednictwem głównej wiązki przewodów

Zasilanie elektryczne mocy +BAT modułu 2

3.2. Schemat

3.2. Schemat

3.2. Schemat

3.2. Schemat

Rysunek : D4EP0JGD

Znacznik   Oznaczenie
BSM

Moduł sterujący silnika

A

Moduł 1 modułu sterującego silnika

B

Moduł 2 modułu sterującego silnika

C

Maksi bezpieczniki MF1, MF2, MF3, MF4, MF5, MF6, MF7, MF8

BB00

Akumulator

BH12

Skrzynka kabiny

1010

Rozrusznik

1020

Alternator

1158

Sterownik świec żarowych

Page 2 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

Strzałka zwykła : Zasilanie elektryczne +BAT .

3.3. Oznakowanie maksi bezpieczników

3.3. Oznakowanie maksi bezpieczników

3.3. Oznakowanie maksi bezpieczników

3.3. Oznakowanie maksi bezpieczników

(*) : Tylko w silniku EW10A i DW10BTED4 .

4. Modu

4. Modu

4. Modu

4. Moduł ł ł ł 2 modu

2 modu

2 modu

2 modułłłłu steruj

u steruj

u steruj

u sterująąąącego silnika

cego silnika

cego silnika

cego silnika

4.1. Tryb dzia

4.1. Tryb dzia

4.1. Tryb dzia

4.1. Tryb działłłłania

ania

ania

ania

Rysunek : D4EP0JKD

Znacznik   Oznaczenie
A

Moduł 1 modułu sterującego silnika

D

Zasilanie modułu kabiny

E

Silnik - centralny blok elektroniczny

BSI1

Inteligentny moduł sterujący

BB00

Akumulator

1510

Wentylator chłodnicy

7020/7800   Blok układu przeciwko blokowaniu kół (ABS) . Kontrola stabilności (ESP)
7122

Zespół elektropompy wspomagania kierownicy

Maksi-

bezpieczniki

Wyjścia zabezpieczane

Kaliber

MF1

Zasilanie wentylatora chłodnicy

50 A

MF2

Zasilanie bloku przeciwko blokowaniu kół (ABS) albo dynamicznej

kontroli stabilności (ESP)

30 A

MF3

Zasilanie bloku przeciwko blokowaniu kół (ABS) albo dynamicznej

kontroli stabilności (ESP)

30 A

MF4

Zasilanie BSI 1

80 A

MF5

Zasilanie BSI 1

80 A

MF6

Siedzenia ogrzewane i/lub elektryczne

50 A albo 80

A

MF7 (*)

Zespół elektropompy wspomagania kierownicy

70 A

MF8

Zasilanie elektrozaworów

30 A

Page 3 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

Część elektroniczna modułu sterującego silnika posiada 4 tryby działania :

Tryb "system nieaktywny albo czuwanie": dopóki napięcia zasilania + APC (wewnętrzne modułu

sterującego silnika) i + PRZEBUDZENIE są niższe od 5,5 V

Tryb "power latch": napięcia zasilania + APC i + PRZEBUDZENIE są niższe od 5,5 V i przekaźnik

główny jest sterowany przez kalkulator sterujący silnikiem

Tryb "system przebudzony": wszystkie funkcje są aktywne . Łączność w sieci multipleksowanej

CAN CAR działa

Tryb awaryjny przy braku łączności w sieci CAN CAR

4.2.

4.2.

4.2.

4.2. ŚŚŚŚwiadczenie

wiadczenie

wiadczenie

wiadczenie

Moduł 2 modułu sterującego silnika zapewnia następujące świadczenia :

Rozdział i ochrona zasileń elektrycznych +BAT i +APC w kierunku urządzeń podłączonych do

wiązki

Ochrona zasileń elektrycznych + BAT i + APC w kierunku urządzeń w przypadku zwarcia z masą

tych połączeń albo zwarcia wewnątrz tych urządzeń, bądź też przetężenia spowodowanego

anormalnym działaniem urządzenia (np. długotrwałe zablokowanie silnika elektrycznego), poprzez

przepalenie odpowiedniego bezpiecznika

Zapewnia zasilanie elektryczne "power latch" (podtrzymanie zasilania kalkulatora sterującego

silnikiem po wyłączeniu +APC) kalkulatora sterującego silnikiem i niektórych jego urządzeń

wykonawczych

Zapewnia wyłączenie pompy paliwowej w przypadku zderzenia pojazdu (odpalenie poduszek

powietrznych)

Ochrona instalacji w przypadku odwrotnego podłączenia zacisków akumulatora

Włączenie zasilania rozrusznika na polecenie sterowania silnika

Sterowanie pompą powietrzną na polecenie BSI 1 poprzez sieć CAN CAR i ochrona elektryczna

jego linii zasilania

Zasilanie dmuchawy klimatyzacji na polecenie BSI 1 poprzez sieć CAN CONFORT

Sterowanie klaksonem na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie światłami mijania na polecenie BSI 1 poprzez sieć CAN CAR i zapewnienie zasilania

awaryjnego w przypadku utraty elementu niezbędnego do włączania albo podtrzymania świateł

mijania

Sterowanie światłami drogowymi na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie światłami przeciwmgielnymi na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie kierunkowskazami na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie pompą spryskiwacza przedniej szyby na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie pompą spryskiwacza tylnej szyby na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie pompą spryskiwacza reflektorów na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie wycieraczkami przedniej szyby na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie sprężarką klimatyzacji na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie pojemnością skokową sprężarki klimatyzacji na polecenie BSI 1 poprzez sieć CAN CAR

Generowanie sygnału +APC na polecenie BSI 1 poprzez sieć CAN CAR i ochrona elektryczna jego

linii zasilania

Sterowanie generowaniem sygnału +APC w przypadku utraty łączności w sieci CAN CAR

Generowanie sygnału pracującego silnika na polecenie BSI 1 poprzez sieć CAN CAR

Sterowanie odszranianiem przedniej szyby na polecenie BSI 1 poprzez sieć CAN CAR

Odbieranie sygnału o poziomie oleju w silniku i przekazywanie stanu do BSI 1 poprzez sieć CAN

Wzbudzanie alternatora (zasilanie w celu uruchomienia alternatora), odbieranie sygnału i

komunikowanie stanu do BSI 1 poprzez sieć CAN CAR

Odbieranie sygnału alarmu ciśnienia oleju i komunikowanie stanu do BSI 1 poprzez sieć CAN CAR

Odbieranie sygnału alarmu temperatury oleju w silniku i komunikowanie stanu do BSI 1 poprzez

sieć CAN CAR

Odbieranie sygnału poziomu płynu w spryskiwaczu przedniej szyby i komunikowanie stanu do BSI

Page 4 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

1 poprzez sieć CAN CAR

Odbieranie sygnału o poziomie płynu w układzie chłodzenia silnika

Odbieranie sygnału świateł cofania

Odbieranie sygnału usterki korektora reflektorów, potem przesyłanie informacji do kalkulatora

korekcji reflektorów kierunkowych

Odbieranie sygnału martwego punktu

Odbiór informacji o zatrzymaniu wycieraczek przedniej szyby w stałym punkcie stopu i przekazanie

staniu oraz danych liczbowych do BSI 1 poprzez sieć CAN CAR

Pozyskiwanie informacji awaryjnej i przesłanie stanu do BSI 1 poprzez sieć CAN CAR

Odbiór informacji z czujnika prądu i przesłanie informacji o stanie do BSI 1 poprzez sieć CAN CAR

Komunikowanie z inteligentnym modułem sterującym poprzez sieć CAN CAR

4.3. Opis modu

4.3. Opis modu

4.3. Opis modu

4.3. Opis modułłłłu 2 modu

u 2 modu

u 2 modu

u 2 modułłłłu steruj

u steruj

u steruj

u sterująąąącego silnika

cego silnika

cego silnika

cego silnika

5. Przyporz

5. Przyporz

5. Przyporz

5. Przyporząąąądkowanie styków z

dkowanie styków z

dkowanie styków z

dkowanie styków złą

łą

łą

łączy

czy

czy

czy

5.1. Z

5.1. Z

5.1. Z

5.1. Złą

łą

łą

łącze PF

cze PF

cze PF

cze PF

Rysunek : D4EP0JJD

Oznakowanie   Elementy
PM

Złącze PM

PF

Złącze PF

PP2

Złącze PP2

PB

Złącze PB

BAT

Zasilanie modułu +BAT

PP1

Złącze PP1

Styki   Typ styku

Tytuł

1

Wyjście

Włączenie pompy spryskiwaczy reflektorów

2

Wyjście

Włączenie pompy spryskiwacza przedniej szyby

3

Wyjście

Włączenie niskotonowego sygnału dźwiękowego

4

Wyjście

Włączenie wysokotonowego sygnału dźwiękowego

5

Wyjście

Włączenie pompy spryskiwacza tylnej szyby

Page 5 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

5.2. Z

5.2. Z

5.2. Z

5.2. Złą

łą

łą

łącze PM

cze PM

cze PM

cze PM

6

Wyjście

Wyjście prawego bocznego kierunkowskazu (BSI 1)

7

Wyjście

Masa elektroniki

8

Wyjście

Wyjście lewego bocznego kierunkowskazu (BSI 1)

9

Wyjście

Prawa przesłona reflektora kierunkowego

10   Wyjście

Lewa przesłona reflektora kierunkowego

11   Wyjście

Sterowanie prawego przedniego światła pozycyjnego reflektora kierunkowego

12   Wyjście

Sterowanie lewego przedniego światła pozycyjnego

13   Wyjście

Zasilanie prawego przedniego światła przeciwmgielnego

14   Wejście

Informacja o poziomie płynu w układzie chłodzenia silnika

15   Niepodłączony   -
16   Niepodłączony   -
17   Niepodłączony   -
18   Niepodłączony   -
19   Wyjście

+APC ("+" PO ZAPŁONIE) (inteligentny moduł sterujący)

20   Niepodłączony   -
21   Wejście

Diagnostyka korektora reflektora kierunkowego

22   Niepodłączony   -
23   Wejście

Informacja o minimalnym poziomie płynu w spryskiwaczu szyb

24   Wyjście

Zasilanie lewych przednich świateł przeciwmgielnych

25   Wyjście

Sterowanie lewych świateł mijania

26   Wyjście

Sterowanie prawych świateł mijania

27   Wyjście

Sterowanie prawych świateł drogowych

28   Wyjście

Sterowanie lewych świateł drogowych

Styki   Typ styku

Tytuł

1

Wyjście

+ akumulatora

2

Wyjście

Zasilanie cewek zapłonowych

3

Wyjście

Zasilanie podgrzewania sond lambda

4

Wyjście

Zasilanie wtryskiwaczy benzyny albo diesla

5

Wyjście

Zasilanie przekaźnika mocy sterowania silnikiem

6

Wyjście

Masa analogowa poziomu oleju w silniku

7

Wejście/wyjście   Sygnał poziomu oleju w silniku

8

Wejście

Sterowanie przekaźnika mocy sterowania silnikiem

9

Wejście

Sterowanie przekaźnika auto-zasilania kalkulatorów

10   Niepodłączony   -
11   Niepodłączony   -
12   Niepodłączony   -
13   Niepodłączony   -
14   Niepodłączony   -
15   Niepodłączony   -
16   Niepodłączony   -
17   Niepodłączony   -
18   Niepodłączony   -

Page 6 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

5.3. Z

5.3. Z

5.3. Z

5.3. Złą

łą

łą

łącze PP1

cze PP1

cze PP1

cze PP1

5.4. Z

5.4. Z

5.4. Z

5.4. Złą

łą

łą

łącze PP2

cze PP2

cze PP2

cze PP2

19   Wejście

Informacja + rozrusznik

20   Wejście

Sygnał ciśnienia oleju w układzie smarowania silnika

21   Wejście

Informacja o położeniu automatycznej skrzynki biegów : Parking albo neutralne

22   Wejście

Sygnał temperatury oleju

23   Niepodłączony   -
24   Wyjście

Zasilanie pompy/elektrozaworu

25   Niepodłączony   -
26   Niepodłączony   -
27   Niepodłączony   -
28   Niepodłączony   -

Styki   Typ styku   Tytuł
1

Wyjście   +APC ("+" PO ZAPŁONIE) (inteligentny moduł sterujący)

2

Wyjście   Sterowanie silnika dmuchawy klimatyzacji

Styki   Typ styku

Tytuł

1

Wyjście

Zasilanie pompy wtrysku powietrza - Układ wylotowy

2

Wyjście

Zasilanie przekaźnika mocy sterowania silnikiem

3

Wyjście

+APC ("+" PO ZAPŁONIE) (moduł sterujący silnika)

4

Wyjście

+APC ("+" PO ZAPŁONIE) (moduł sterujący silnika)

5

Wyjście

Wysterowanie pompy paliwowej

6

Wyjście

Masa elektroniki

7

Wyjście

Wysterowanie pracującego silnika

8

Wyjście

Tylna szyba ogrzewana

9

Wejście

Położenie klucza w blokadzie kierownicy

10   Wejście/wyjście   BUS LIN 1
11   Wejście/wyjście   CAN CAR high
12   Wejście/wyjście   CAN CAR low
13   Wejście/wyjście   Włączenie świateł cofania
14   Wejście

Martwy punkt (mechaniczna skrzynka biegów)

15   Wejście

Informacja o położeniu parkingowym / neutralnym

16   Wejście

Bateria awaryjna

17   Wyjście

Wyjście lewego bocznego kierunkowskazu (BSI 1)

18   Wyjście

Wyjście prawego bocznego kierunkowskazu (BSI 1)

19   Wyjście

Masa

20   Wyjście

+APC ("+" PO ZAPŁONIE) (moduł sterujący silnika)

21   Wyjście

+APC ("+" PO ZAPŁONIE) (moduł sterujący silnika)

22   Wyjście

Sterowanie elektrozaworu łączącego pochłaniacz par paliwa z atmosferą

23   Wejście

+CAN

24   Niepodłączony   -
25   Wejście

Sterowanie zatrzymaniem silnika

26   Wyjście

Masa nadwozia

Page 7 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

5.5. Z

5.5. Z

5.5. Z

5.5. Złą

łą

łą

łącze PB

cze PB

cze PB

cze PB

5.6. Z

5.6. Z

5.6. Z

5.6. Złą

łą

łą

łącze 8

cze 8

cze 8

cze 8 ----stykowe

stykowe

stykowe

stykowe

6. Oznakowanie maksi bezpieczników modu

6. Oznakowanie maksi bezpieczników modu

6. Oznakowanie maksi bezpieczników modu

6. Oznakowanie maksi bezpieczników modułłłłu 2 modu

u 2 modu

u 2 modu

u 2 modułłłłu steruj

u steruj

u steruj

u sterująąąącego silnika

cego silnika

cego silnika

cego silnika

27   Wyjście

Włączanie wycierania / spryskiwania szyby z dużą prędkością

28   Wyjście

Włączanie wycierania / spryskiwania szyby z małą prędkością

Styki   Typ styku

Tytuł

1

Wyjście

Sterowanie sprężarki klimatyzacji

2

Wyjście

Sterowanie cewki

3

Wejście/wyjście   Sterowanie wzbudzeniem alternatora

4

Wyjście

Sterowanie zaworu sprężarki klimatyzacji

5

Wyjście

Masa sprężarki klimatyzacji

Styki   Typ styku   Tytuł
1

Wyjście   + akumulatora

2

Wyjście   + akumulatora

3

Wyjście   + akumulatora

4

Wyjście   + akumulatora

5

Wyjście   + akumulatora

6

Wyjście   + akumulatora

7

Wyjście   + akumulatora

8

Wyjście   + akumulatora

Oznaczenie

bezpieczników



Pełniący funkcję

Kaliber



F1

Przekaźnik główny sterowania silnika . Przekaźnik niskich obrotów wentylatora

chłodnicy . Kalkulator kontroli silnika

20 A

F2

Sygnał dźwiękowy dwutonowy i jednotonowy

15 A

F3

Spryskiwacz przedniej szyby

10 A

F4

Spryskiwacze reflektorów

20 A

F5

Pompa paliwowa i elektrozawór pochłaniacza par paliwa

15 A

F6

Kalkulator automatycznej skrzynki biegów . Blokada dźwigni zmiany biegów

(automatyczna skrzynka biegów) . Przełącznik impulsowy . Przekaźnik wysokich

obrotów wentylatora chłodnicy

10 A

F7

Kalkulator ABS/ESP . Kalkulator wspomagania kierownicy . Zestyk poziomu

płynu . Wstępne podgrzewanie diesla

10 A

F8

Sterowanie rozrusznika

15 A

F9

Kalkulator kontroli silnika . Kalkulator ABS/ESP

10 A

F10

Sterowanie cewki zapłonowej . Sterowanie elektrozaworu regulacji ciśnienia

turbosprężarki (silnik DV6) . Sterowanie kalkulatora sterującego silnikiem (silnik

DW10TBED4) . Sonda lambda "przed" i "za" . Sterowanie elektrozaworu

podgrzewania powietrza, układ dolotowy DV6 . Czujnik wody w paliwie (silnik

DW10BT) . Wtryskiwacze benzyny (silnik ET3 i silnik TU) . Termostat sterowany

30 A

Page 8 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0

(silnik DW10BT) . Regulowany elektrozawór rozprowadzania powietrza 2 (silnik

ET3) . Elektrozawór EGR (silnik EW10J4) . Regulowany elektrozawór wlotu

powietrza (silnik EW10J4S) . Regulowany elektrozawór rozprowadzania

powietrza 2 (silnik EW10J4S) . Elektrozawór podgrzewania powietrza

doładowania (silnik DV6) . Pompa wtryskowa diesla (silnik DW10BT) .

Elektrozawór podgrzewania powietrza dolotowego (silnik DW10BT) .

Przepływomierz powietrza (silnik DW10BT) . Elektrozawór EGR i PAP (silnik

DW10BT) . Elektrozawór dopływu płynu do nagrzewnicy powietrza (silnik

DW10BT) . Regulacja wysokiego ciśnienia oleju napędowego (silnik DW10BT) .

Elektrozawór regulacji ciśnienia doładowania (silnik DW10BT) . Elektrozawór

proporcjonalny BSE (silnik DW10BT)

F11

Sterowanie dmuchawy klimatyzacji

40 A

F12

Sterowanie niskich obrotów i wysokich obrotów . Wycieraczki przedniej szyby

30 A

F13

Zasilanie inteligentnego modułu sterującego - hamulce

40 A

F14

Sterowanie pompy powietrznej (silnik EW10J4)

30 A

Page 9 of 9

C5 II - D4EA97P0 - Zasada działania : Moduł sterujący silnika (BSM) :

2013-02-17

http://127.0.0.1:6091/affiche.do?doc=62323&ref=D4EA97P0
