937 motorsaege oleomac

background image

Illustration

Kupplung-kettenraddeckel

937

1

11-2007

background image

Illustration

Kupplung-kettenraddeckel


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

2

11-2007

1

1

50170128R

Kettenkasten kpl.

2

1

50170040R

Schultz

3

1

095000219

Feder

4

1

50010088A

Feder

5

1

3960070

Schraube

6

1

50050125

Platte

7

1

50050039

Bremsband

8

1

097000146

Hebel

9

1

50050064

Stift

10

1

004000352

Scheibe

11

2

50010148R

Mutter

12

1

094500029

Feder

13

1

094000129AR

Kupplung

14

1

50050136

Kettenrad 3/8

15

1

004400285

Scheibe

16

1

50050025

Schnecke 3/8

17

1

50030372

Lager

background image

Illustration

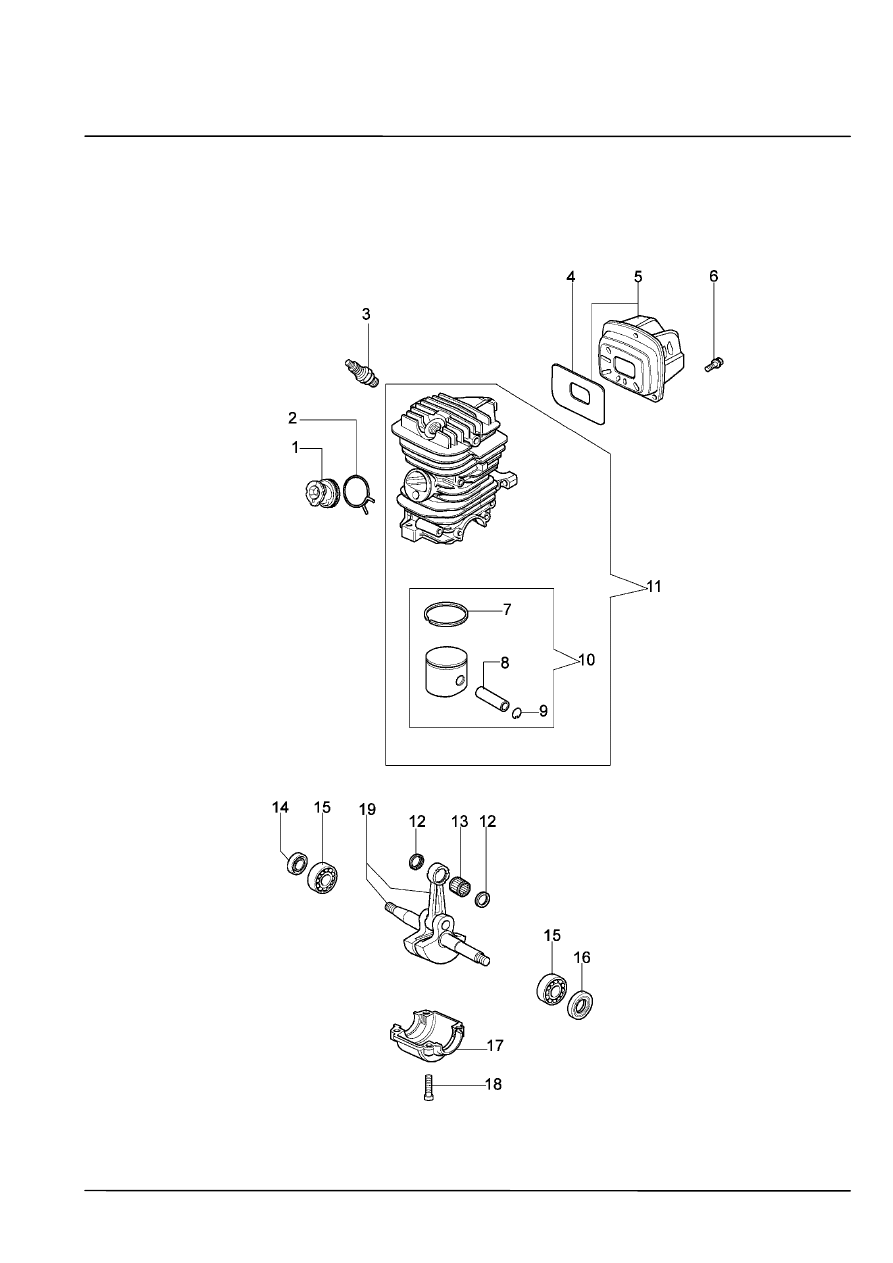

Motor

937

3

11-2007

background image

Illustration

Motor


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

4

11-2007

1

1

50170010R

Kollektor

2

1

094600103

Schelle

3

1

3055101

Zundkerze

4

1

50170031R

Dichtung

5

1

50170027R

Auspuff

6

3

3860117R

Schraube

7

1

003300015R

Kolbenring Ø38

8

1

50110047R

Kolben ring

9

2

004900061

Ring

10

1

50110066

Kolben komplet Ø38

11

1

50182005

Zylinderkolben kp Ø38

12

2

50110043

Scheibe

13

1

50110044

Lager

14

1

3050022R

Kobelnring

15

1

094000006

Lager

16

1

3050024

Kobelnring

17

1

50050016R

Deckel

18

4

3801047

Schraube

19

1

50110045R

Kurblewelle

background image

Illustration

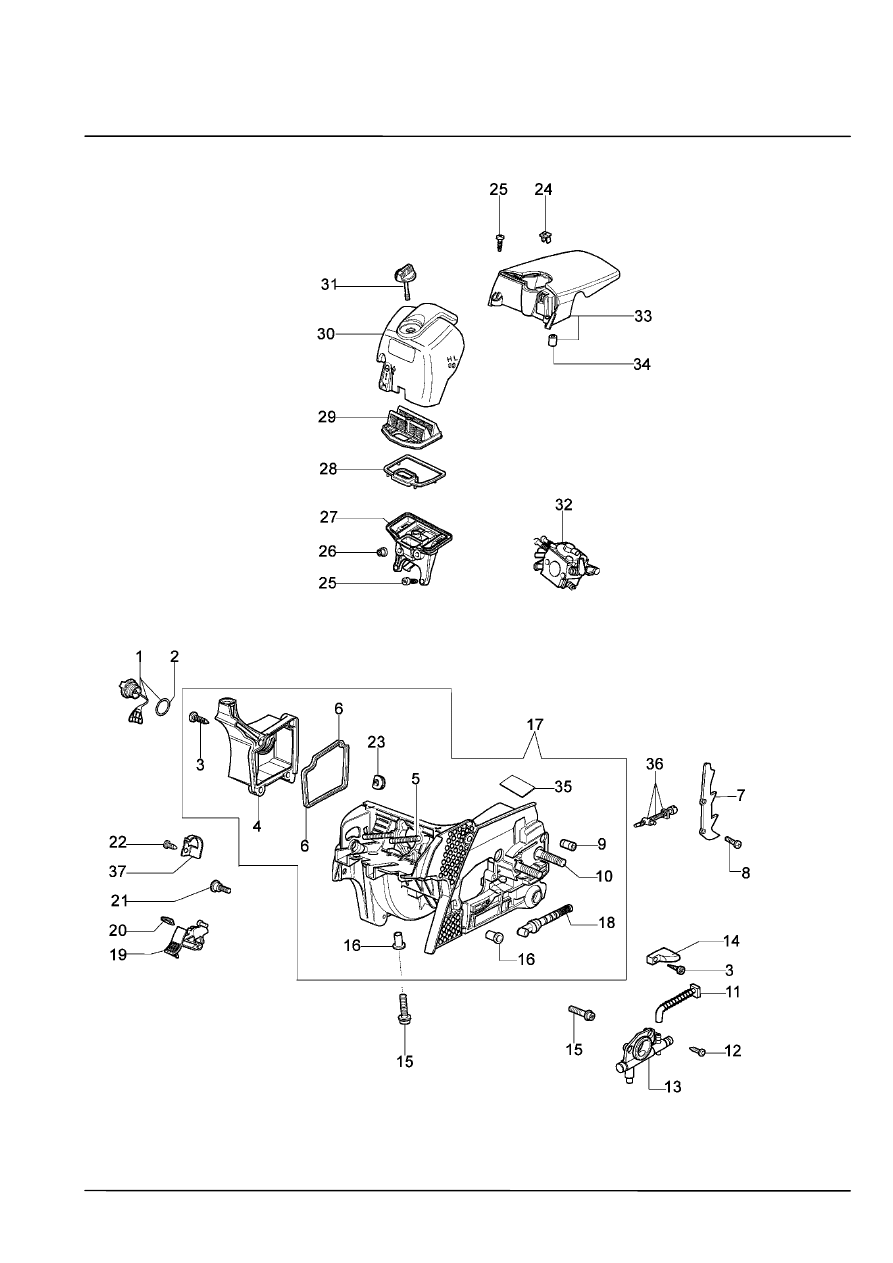

Motorgehaüse

937

5

11-2007

background image

Illustration

Motorgehaüse


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

6

11-2007

1

1

50052005R

Stopfen

2

1

3049025

O-ring

3

5

3960115R

Schraube

4

1

50170009R

Deckel

5

5

50070067A

Spannstange

6

1

50170004R

Dichtung

7

1

50170042R

Anschlag

8

2

3960099

Schraube

9

1

097000229R

Entlueftungsventi

10

2

50050052

Stiftschraube

11

1

50050049R

Rohr

12

3

3960074

Schraube

13

1

50180007AR

Oelpumpe

14

1

094600369R

Schultz

15

5

3860097

Schraube

16

5

50050067

Distanzstuck

17

1

50172008R

Kurbelgehause

18

1

50170149R

Oelfilter

19

1

50170060R

Hebel

20

1

50170062R

Platte

21

1

50160024

Schraube

22

1

3960070

Schraube

23

1

005000347A

Buchse

24

1

50170032R

Deflektor

25

6

3960115R

Schraube

26

2

3933100R

Mutter

27

1

50170132R

Halter

28

1

50050056BR

Dichtung

29

1

50170036R

Luft filter

29

50110005R

Luft filter

30

1

50170037R

Deckel

31

1

50110007R

Knopf

32

1

2318756AR

Vergaser WT-781A

33

1

50172019R

Deckel

34

1

50070126R

Distanzstuck

35

1

50170033R

Schultz

36

1

50050133

Kettespannschr.

37

1

50170061R

Feder

background image

Illustration

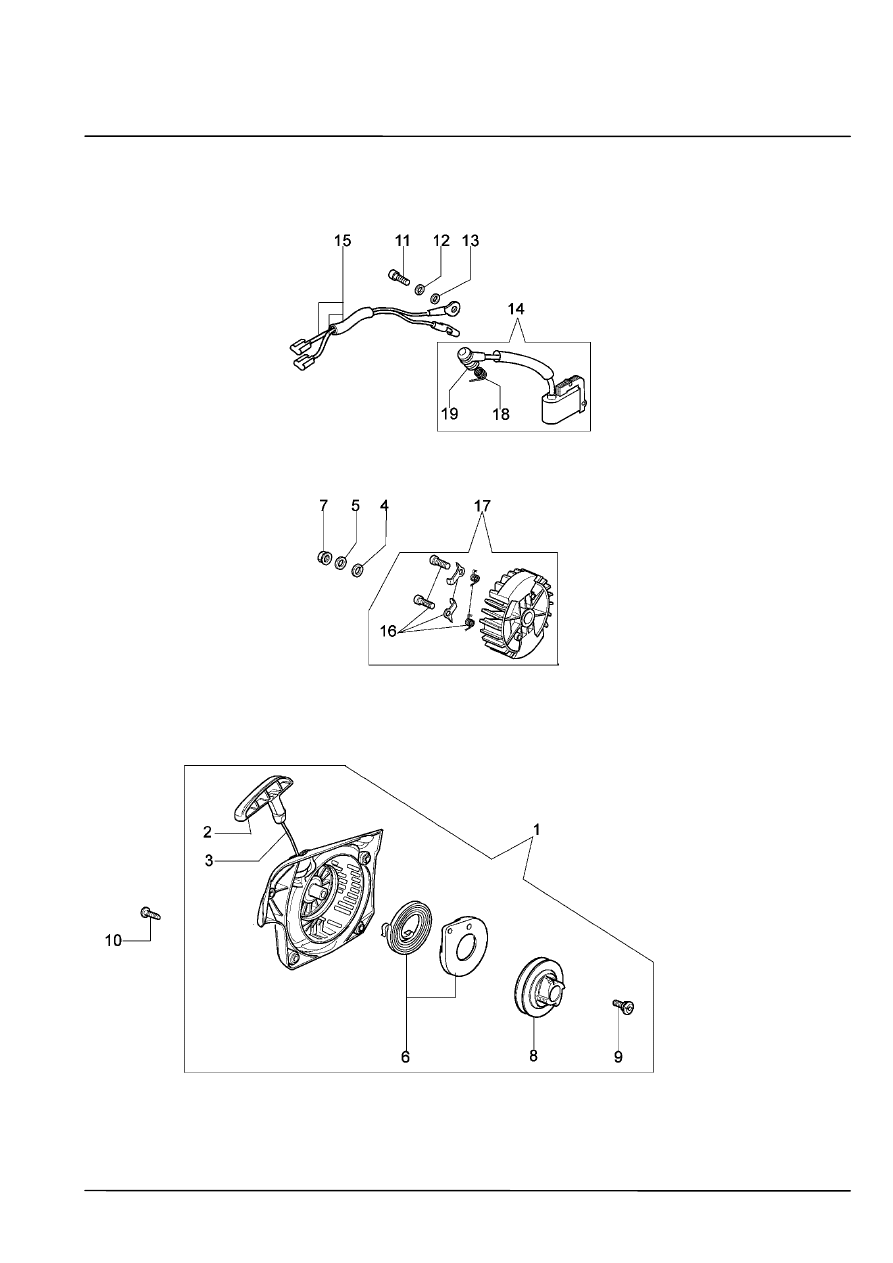

Starter kpl.

937

7

11-2007

background image

Illustration

Starter kpl.


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

8

11-2007

1

1

50172001R

Starter komplet

2

1

50170017R

Handgriff

3

1

50070123R

Starterseil

4

1

005000361

Scheibe

5

1

3833080

Scheibe

6

1

50050073R

Feder

7

1

004000142

Mutter

8

1

50170050R

Seilrolle

9

1

50160024

Schraube

10

4

3960115R

Schraube

11

2

3960075

Schraube

12

2

006000315

Scheibe

13

2

3916004

Scheibe

14

1

50170144AR

Zuendspule

15

1

50170090R

Kabel

16

1

50072029

Sperrklinkekit

17

1

50170015R

Schwungrad

18

1

50050127

Feder

19

1

50050126

Kerzenstecker

background image

Illustration

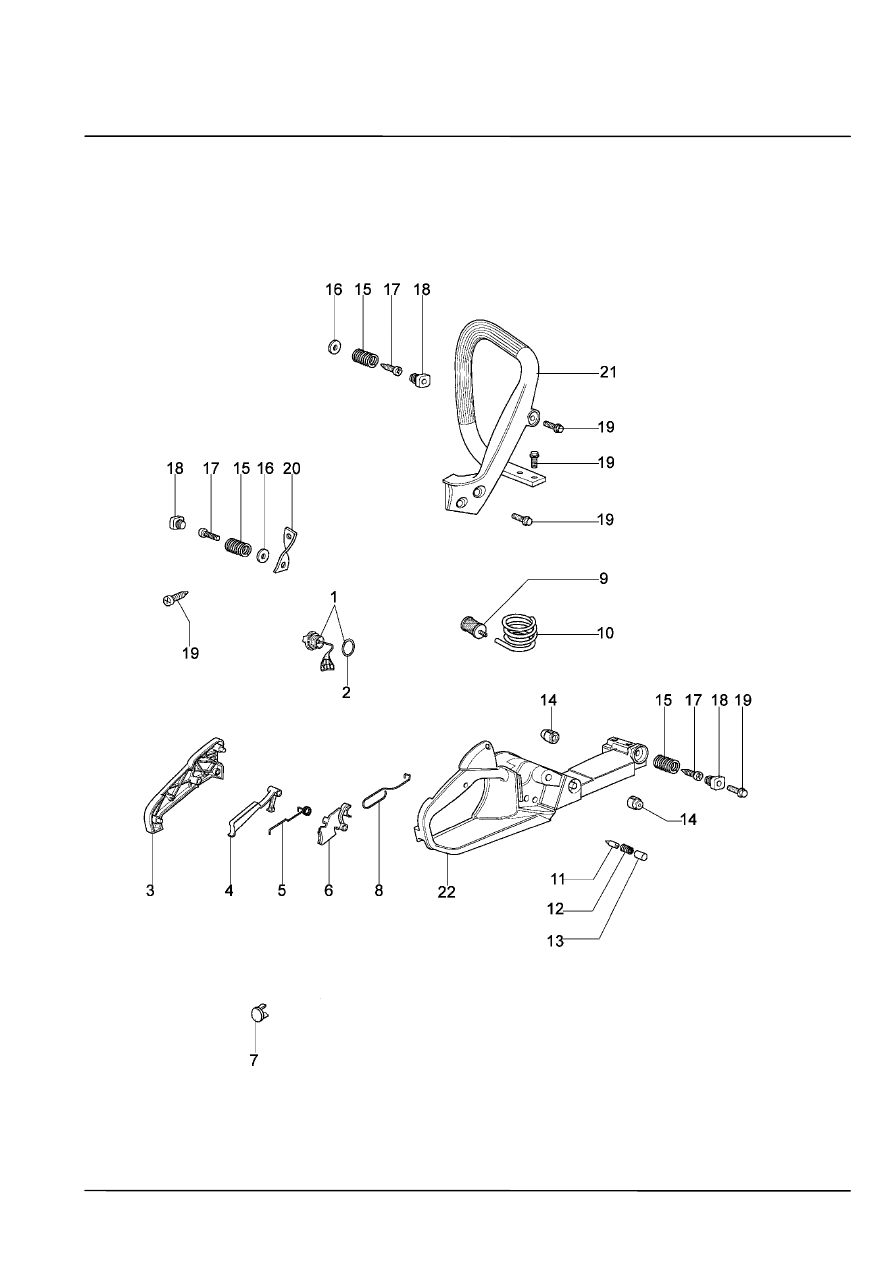

Tank-handgriff

937

9

11-2007

background image

Illustration

Tank-handgriff


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

10

11-2007

1

1

50052005R

Stopfen

2

1

3049025

O-ring

3

1

50170024R

Deckel

4

1

50050046AR

Hebel

5

1

097000028

Feder

6

1

50170045R

Gashebel

7

1

50050072

Stopfen

8

1

50170012R

Gashebel

9

1

094600450R

Benzinfilter

10

1

50170152R

Rohr

11

1

094500577A

Ventil

12

1

094500575

Feder

13

1

50050071

Entlueftungsventi

14

3

50010061R

Stossdaempfer

15

3

50050047

Feder

16

7

3918010

Scheibe

17

3

3960115R

Schraube

18

3

50170034R

Halter

19

7

3960099

Schraube

20

1

50050123R

Band

21

1

50170026R

Handgriff

22

1

50172007R

Tank

background image

Illustration

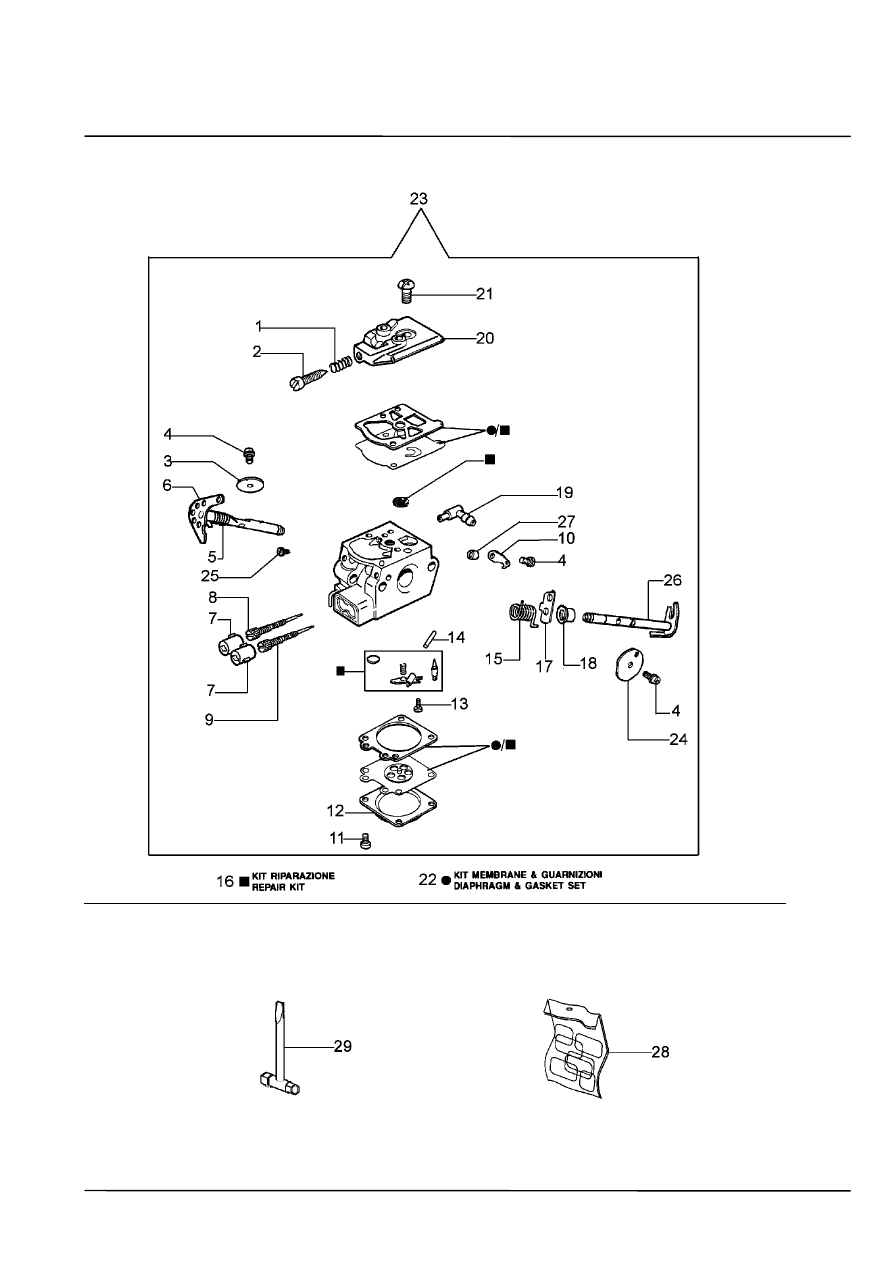

Vergaser

937

11

11-2007

background image

Illustration

Vergaser


Nr.

St.-

Zahl

Teile Nr.

Beschreibung

937

12

11-2007

1

1

094600148

Feder

2

1

074000240

Schraube

3

1

095000141

Klappe

4

3

50010141

Schraube

5

1

094600208

Feder

6

1

2318757

Welle

7

2

2318867

Kappe

8

1

2318837

Schraube L

9

1

2318893

Schraube

10

1

50050108

Gashebel

11

4

035000162

Schraube

12

1

2318191

Deckel

13

1

003300202

Schraube

14

1

003300201

Bissel

15

1

50050115

Feder

16

1

094600209

Reparatur-satz

17

1

50050111

Hebel

18

1

50050109

Buchse

19

1

50050160

Anschluss

20

1

50050107

Deckel

21

1

003300197

Schraube

22

1

094600210

Membrandichtungsa

23

1

2318756AR

Vergaser WT-781A

24

1

094600140

Startklappe

25

1

50050117

Befestigungschrau

26

1

2318758

Welle

27

1

50050110

Buchse

28

1

50182003

Etichettenkit

29

1

2304073

Kombischlüssel
