1

Nazwa wydziału:

Ocena:

Wydział Inżynierii Elektrycznej i Komputerowej

Nazwa przedmiotu:

Zakłócenia

Temat ćwiczenia:

Podpis:

Badanie elementów sieci elektroenergetycznej

Skład zespołu:

Michał Kurek
Kąkol Łukasz



1. Wstęp

Sied elektroenergetyczna – zespół stacji elektroenergetycznych powiązanych funkcjonalnie i
połączonych liniami elektroenergetycznymi, którego celem jest przesyłanie i przetwarzanie energii
elektrycznej o
raz rozdzielanie jej pomiędzy poszczególnych odbiorców.

Transformator – urządzenie elektryczne służące do przenoszenia energii elektrycznej prądu przemiennego
drogą indukcji z jednego obwodu elektrycznego do drugiego, z zachowaniem pierwotnej częstotliwości. Zwykle
zmieniane jest równocześnie napięcie elektryczne (wyjątek stanowi transformator separacyjny, w którym
napięcie nie ulega zmianie).

Linia elektroenergetyczna napowietrzna - elektroenergetyczna linia napowietrzna prądu przemiennego - jest
urządzeniem napowietrznym prądu przemiennego, przeznaczonym do przesyłania energii elektrycznej;
składającym się z przewodów, izolatorów, konstrukcji wsporczych, osprzętu i innych elementów wynikających
ze sposobu pracy linii.

background image

2

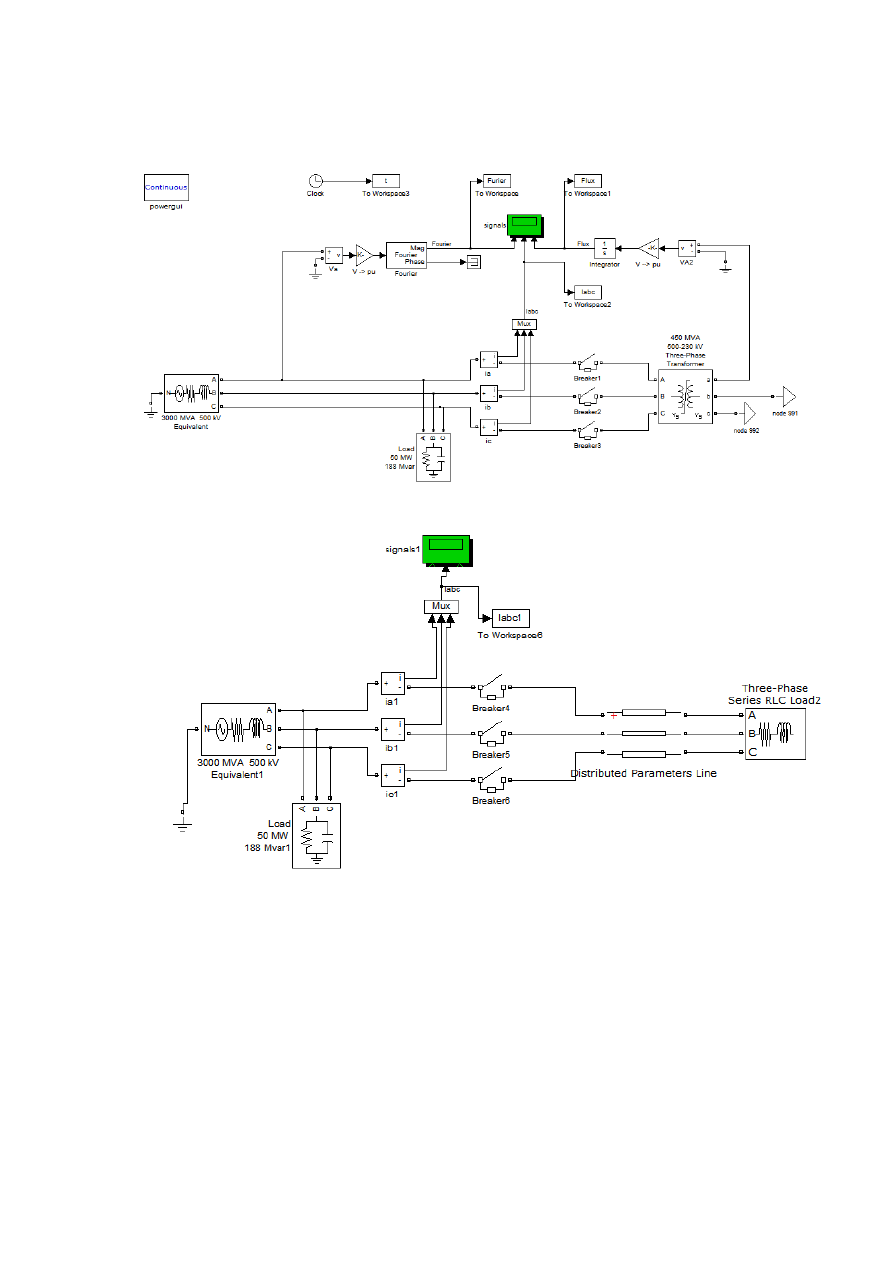

2. Badane schematy:
a) transformator

b) linia elektroenergetyczna o długości 30 km

background image

3

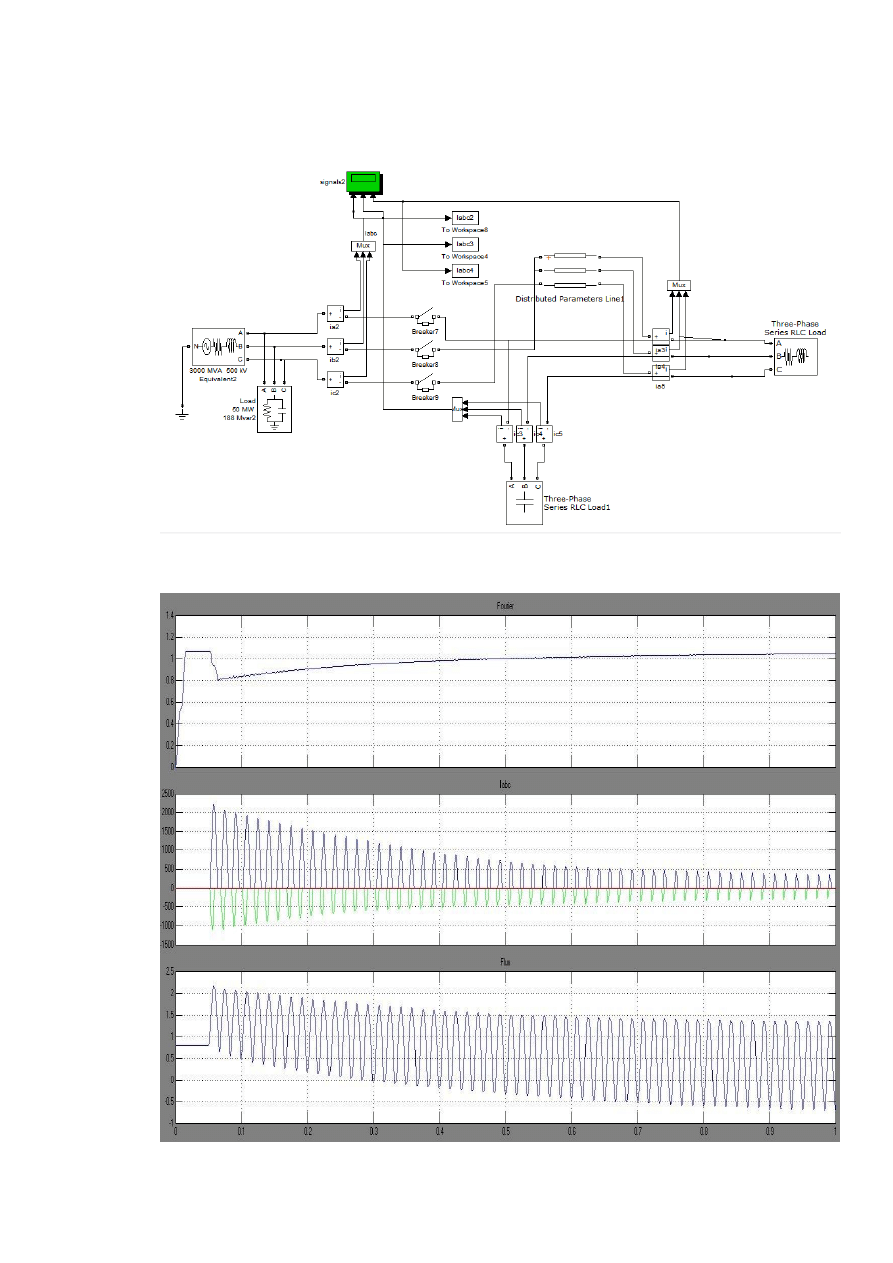

c) linia elektroenergetyczna z obciążeniem i kompensacją mocy biernej

3. Otrzymane wyniki
a) Transformator – przebieg Fouriera, prądu, strumienia

background image

4

Kiedy włączymy transformator do sieci zauważymy, że nastąpił duży pobór prądu. Jest to
spowodowane stworzeniem pola elektromagnetycznego. Następnie wartośd prądu spada, by w
koocu się ustabilizowad.

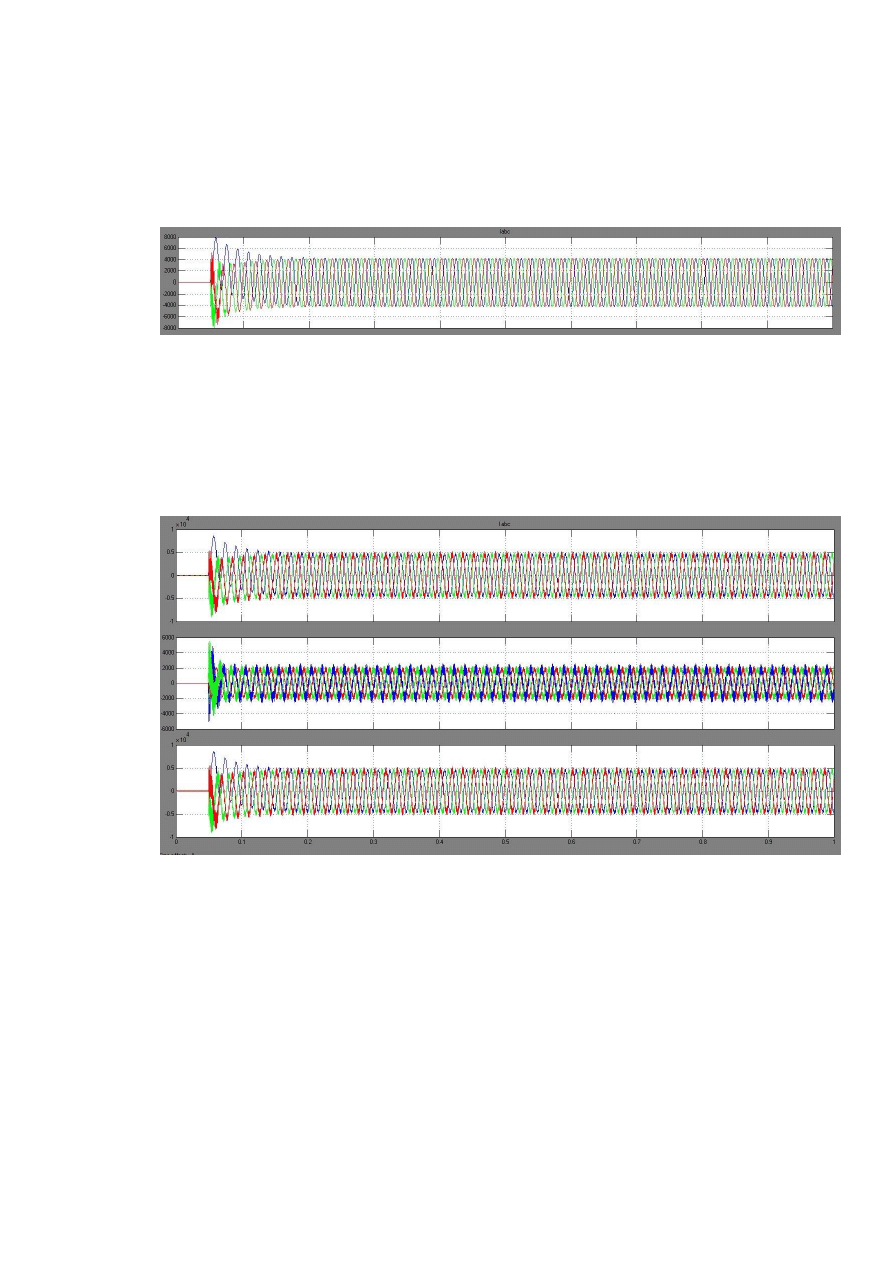

b) linia elektroenergetyczna o długości 30 km – przebieg prądu

Na początku widad, że prąd osiąga większą wartośd, następnie się stabilizuje. Dzieje się tak gdyż
następuje ładowanie się linii elektroelektrycznej.

c) linia elektroenergetyczna z obciążeniem i kompensacją mocy biernej – przebieg prądu

Obciążenie: P = 1000 [MW] , cos(fi) = 0,8
Q

L

=tg(fi)*P =750 [MVAr]

Moc baterii kondensatorów: Q

C

=P*(tg(fi)

p-

tg(fi)

z

)= 430 [MVAr]


Wraz ze zmianą obciążenia linii można zauważyd różnice w przebiegach. Po włączeniu układu
zauważyd można zwiększoną wartośd prądu, związane jest to z duża pojemnością układu.
