DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WSPORNIKA PRZEDNIEGO

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WSPORNIKA PRZEDNIEGO

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WSPORNIKA PRZEDNIEGO

DEMONTAŻ-MONTAŻ : PRZEGUBY ELASTYCZNE GÓRNEGO WSPORNIKA PRZEDNIEGO

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

ZAWIESZENIA

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE

OBOWIAZKOWE : Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości.

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

1. Oprzyrządowanie zalecane

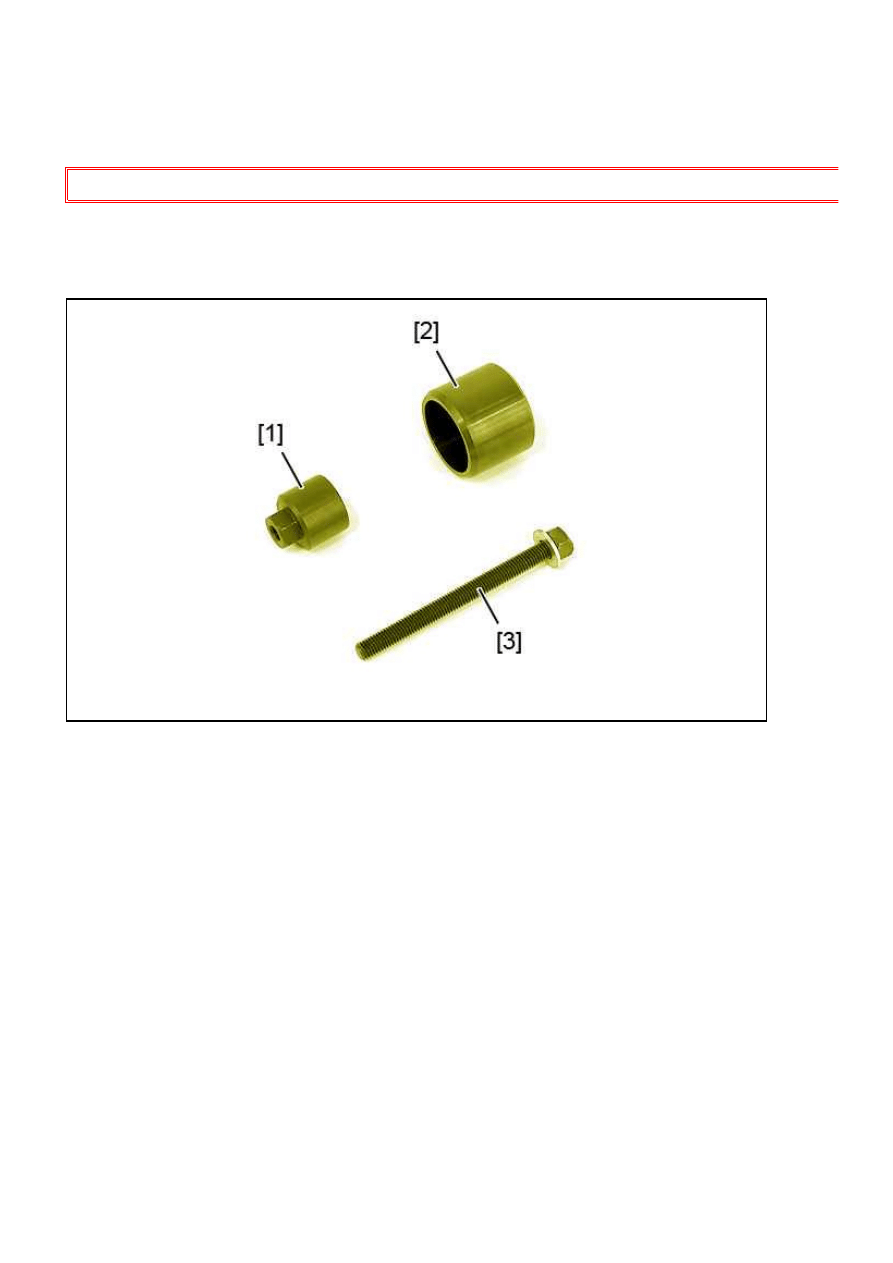

Rysunek : E5AP2NLD

[1] trzpień do demontażu (-).0548-A4.

[2] tulejka do demontażu (-).0548-A3.

[3] Śruba prowadząca (-).0548-A1 + Podkładka M10 (-).0548-A2.

407 - B3CG2PK1 - Demontaż-montaż : Przeguby elastyczne górnego w...

http://127.0.0.1:6090/affiche.do?ref=B3CG2PK1&refaff=B3CG2PK1&...

1 z 5

2015-03-28 02:55

background image

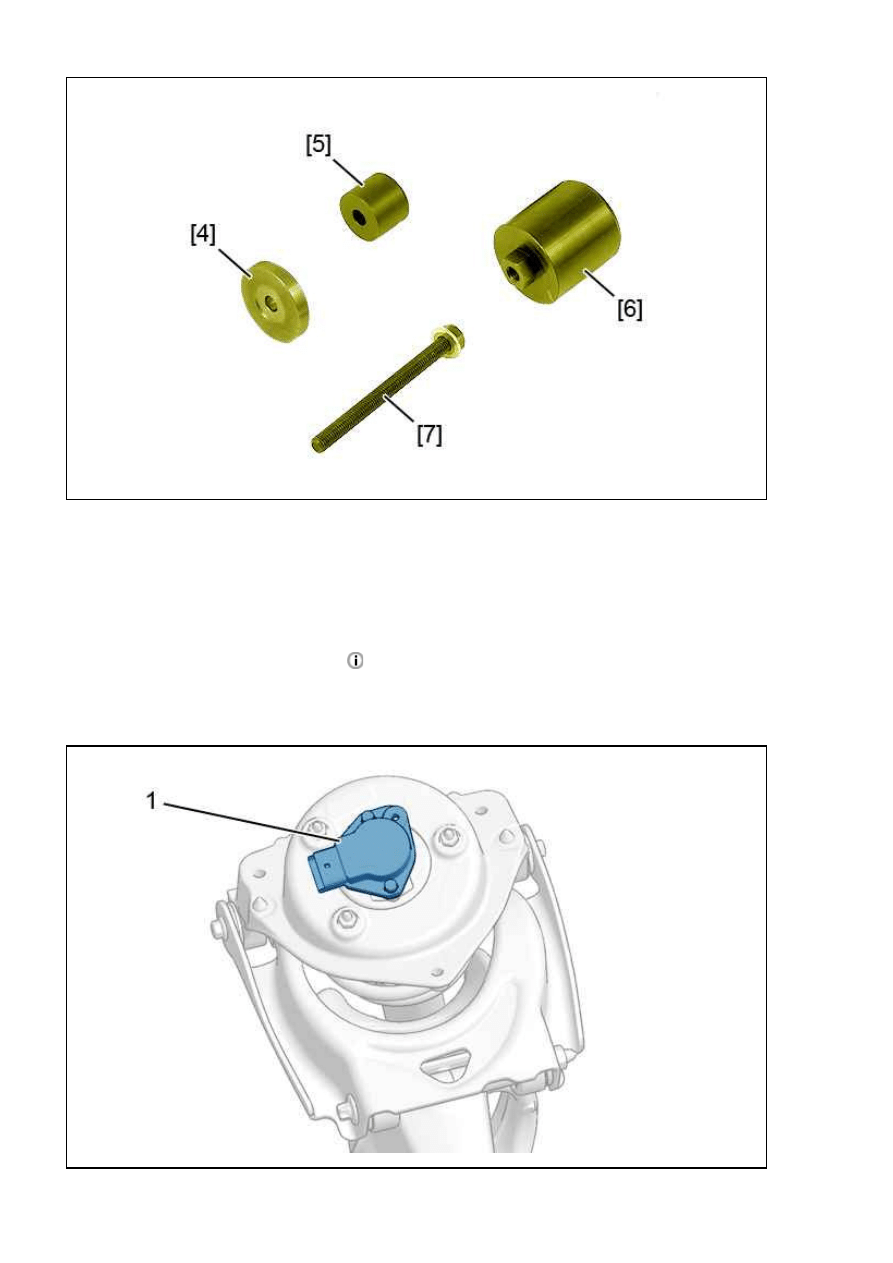

Rysunek : E5AP2NMD

[4] Pierścień montażowy (-).0548-B3.

[5] Prowadnik montażowy (-).0548-B4.

[6] Tuleja montażowa (-).0548-B5.

[7] Śruba prowadząca (-).0548-B1 + Podkładka M10 (-).0548-B2.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Wymontować element nośny przedni

Wymontować element nośny przedni

Wymontować element nośny przedni

Wymontować element nośny przedni

.

2.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

2.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

2.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

2.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

Rysunek : B3BP1DPD

407 - B3CG2PK1 - Demontaż-montaż : Przeguby elastyczne górnego w...

http://127.0.0.1:6090/affiche.do?ref=B3CG2PK1&refaff=B3CG2PK1&...

2 z 5

2015-03-28 02:55

background image

Zdemontować czujnik AMVAR (1).

(*) AMVAR: zmienna charakterystyka tłumienia.

2.2. Operacje wspólne

2.2. Operacje wspólne

2.2. Operacje wspólne

2.2. Operacje wspólne

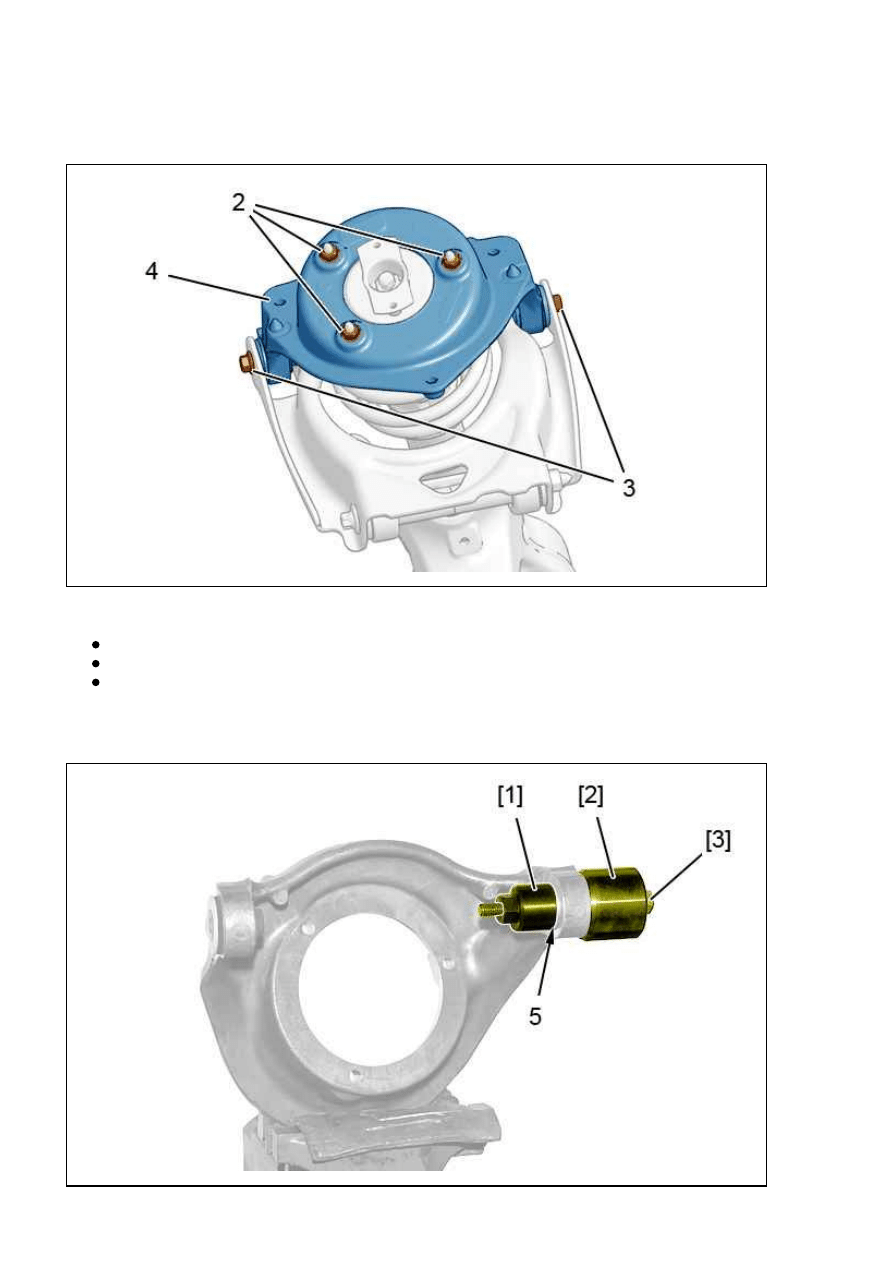

Rysunek : B3BP1DQD

Zdemontować :

śruby (2)

śruby (3)

Górny wspornik zwrotnicy (4)

Unieruchomić wspornik zwrotnicy (4) w imadle wyposażonym w miękkie nakładki szczęk.

Rysunek : B3BP1AZD

407 - B3CG2PK1 - Demontaż-montaż : Przeguby elastyczne górnego w...

http://127.0.0.1:6090/affiche.do?ref=B3CG2PK1&refaff=B3CG2PK1&...

3 z 5

2015-03-28 02:55

background image

Zamontować przyrządy [1], [2] i [3] na przednim przegubie elastycznym (5).

Wyciągnąć przegub elastyczny (5) ; Za pomocą narzędzia [3].

Dokręcać przyrząd [3] aż do wyciągnięcia przegubu elastycznego (5).

3. Montaż

3. Montaż

3. Montaż

3. Montaż

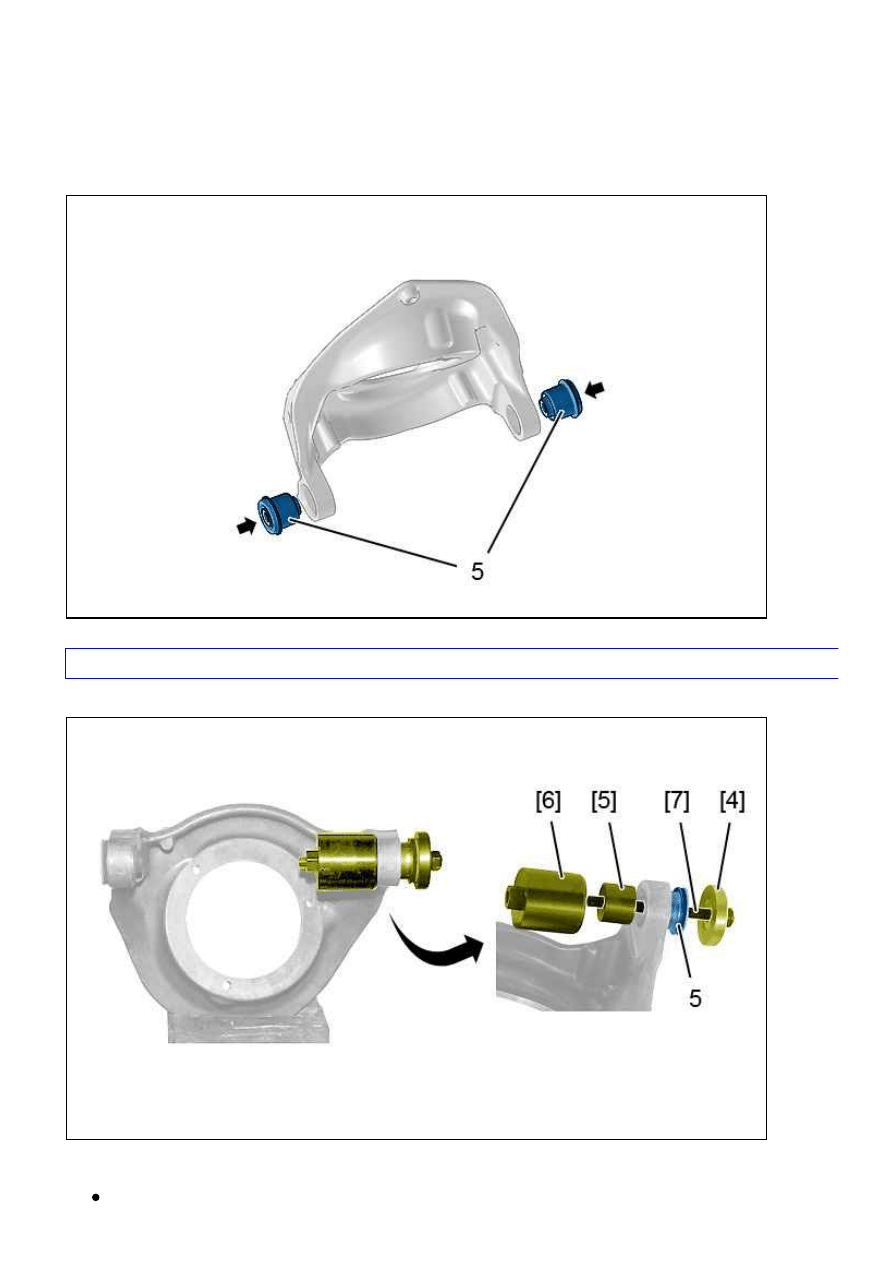

Rysunek : B3BP1B0D

UWAGA

UWAGA

UWAGA

UWAGA : Przestrzegać kierunku montażu przegubów elastycznych (5).

Rysunek : B3BP1B1D

Zmontować :

Nowy przegub elastyczny (5)

407 - B3CG2PK1 - Demontaż-montaż : Przeguby elastyczne górnego w...

http://127.0.0.1:6090/affiche.do?ref=B3CG2PK1&refaff=B3CG2PK1&...

4 z 5

2015-03-28 02:55

background image

przyrządy [4], [5], [6], [7]

Dokręcić śrubę przyrządu [7], aż do ustawienia na swoim miejscu przegubu elastycznego (5).

UWAGA

UWAGA

UWAGA

UWAGA : Montaż elastycznej tulei metalowo gumowej wykonuje się z wciskiem. Gdy przegub elastyczny montuje się

swobodnie, wymienić górny wspornik zwrotnicy.

Zamontować :

Górny wspornik zwrotnicy (4)

Śruby (3) bez dokręcania

Dokręcić śruby (2) momentem 1.5 ± 0,15 daNm.

3.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

3.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

3.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

3.1. Zawieszenie AMVAR (O zmiennej amortyzacji)(*) (jeżeli jest w wyposażeniu)

Zamontować czujnik AMVAR (1).

(*) AMVAR: zmienna charakterystyka tłumienia.

3.2. Operacje wspólne

3.2. Operacje wspólne

3.2. Operacje wspólne

3.2. Operacje wspólne

Zamontować element nośny przedni

Zamontować element nośny przedni

Zamontować element nośny przedni

Zamontować element nośny przedni

.

Dokręcić śruby (3) momentem 4,5 ± 0,6 daNm (Dokręcić do położenia równowagi).

407 - B3CG2PK1 - Demontaż-montaż : Przeguby elastyczne górnego w...

http://127.0.0.1:6090/affiche.do?ref=B3CG2PK1&refaff=B3CG2PK1&...

5 z 5

2015-03-28 02:55
