Charakterystyka
radiostacji pola walki
i wozów bojowych

Budowa radiostacji

Radiostacje KF i UKF

Wozy bojowe i wozy dowodzenia

background image

Długość fali ma wpływ na konstrukcję urządzenia oraz anteny (m.in. wymiary).
Częstotliwość definiuje zakres roboczy urządzenia.


Fala nośna (nośna) to fala elektromagnetyczna o stałej częstotliwości, wytwarzana

przez nadajnik fal elektromagnetycznych. Fala nośna podlega modulacji
(zmianie parametrów) w celu zakodowania sygnału informacyjnego, natomiast
sama nie zawiera informacji.

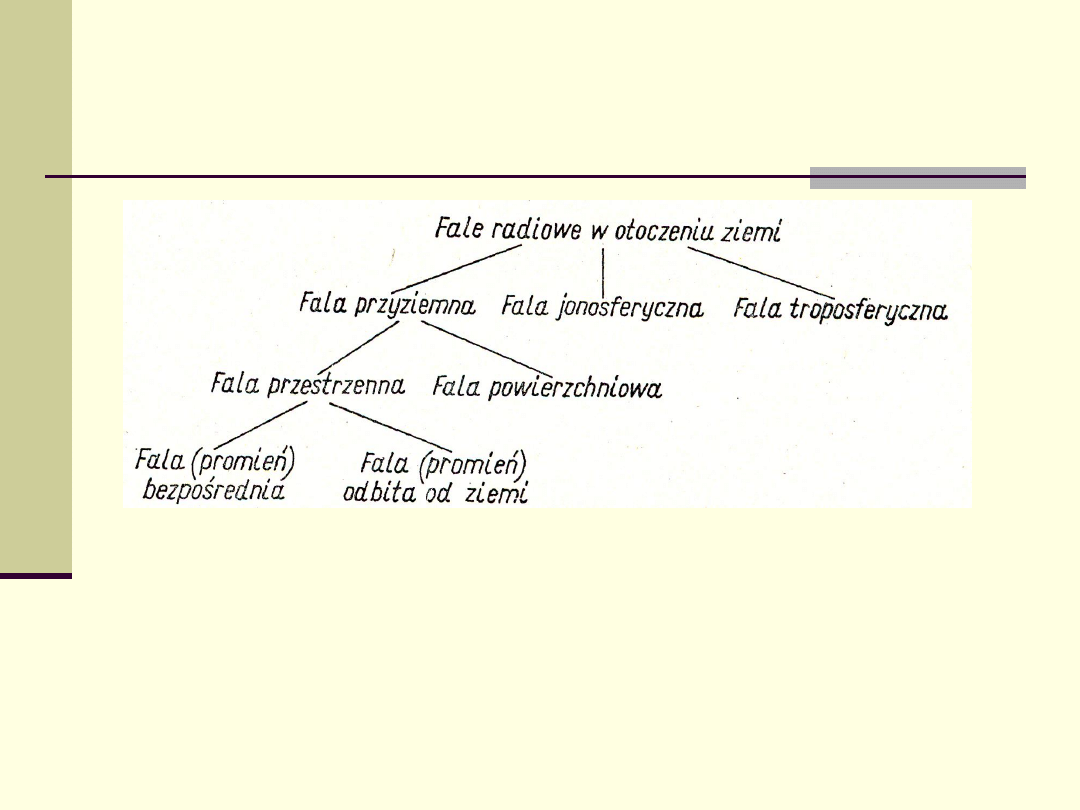

Przesyłanie sygnałów drogą radiową

background image

Przesyłanie sygnałów drogą radiową

background image

Przesyłanie sygnałów drogą radiową

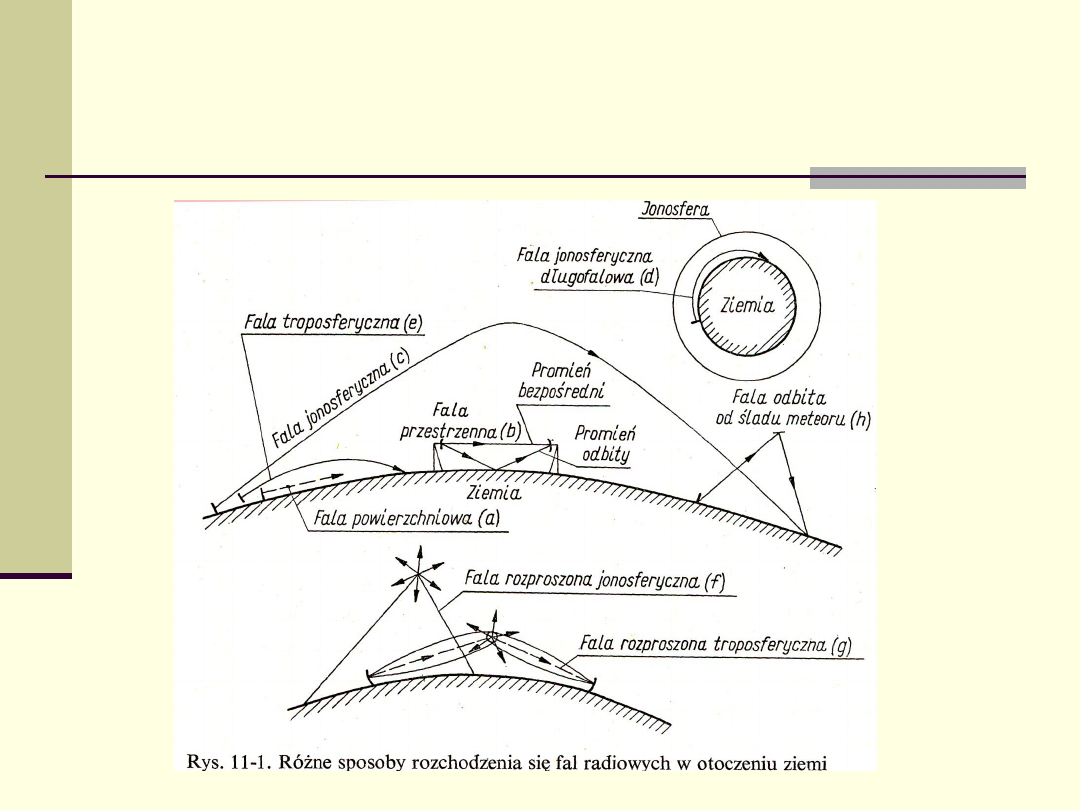

Fale krótkie (KF) – silne tłumienie fali powierzchniowej (kilka km),

odbicia

jednokrotne (2000…4000km) i wielokrotne od jonosfery (zasięg globalny)


Fale ultrakrótkie (UKF) – właściwości quasioptyczne, refrakcja w troposferze,

dyfrakcja wokół ziemi i przeszkód,

rozpraszanie przez troposferę

,

odbicie od

śladów meteorów (30…50 MHz, 2000km),

rozpraszanie jonosferyczne (wymaga

b. dużych mocy)

background image

Na zasięg łączności wpływ mają m.in.: moc nadajnika, czułość odbiornika,

konstrukcja anteny, sposób propagacji fali, zakłócenia …

Radiostacje wojskowe KF

zakres częstotliwości

1…30 MHz wąskopasmowe 4,8 kbit/s

zasięgi max.

globalny

Radiostacje i radiotelefony wojskowe UKF

zakres częstotliwości

30…88 MHz

wąskopasmowe 16 kbit/s

225…400 MHz

szerokopasmowe 10 Mbit/s

zasięgi max.

35 … 50 km

Radiolinie wojskowe

zakres częstotliwości

1350…2690 MHz

8 Mbit

/s wąskopasmowe,

4400…5000 MHz

34 Mbit/s szerokopasmowe

zasięgi max.

kilkadziesiąt km

Środki radiowe pod względem mocy wyjściowej nadajnika dzielimy na:

Bardzo małej mocy (do 1W).

Małej mocy (1 … 100 W)

Średniej mocy (100 …1000W)

Dużej mocy (pow. 1 kW)

Przesyłanie sygnałów drogą radiową

background image

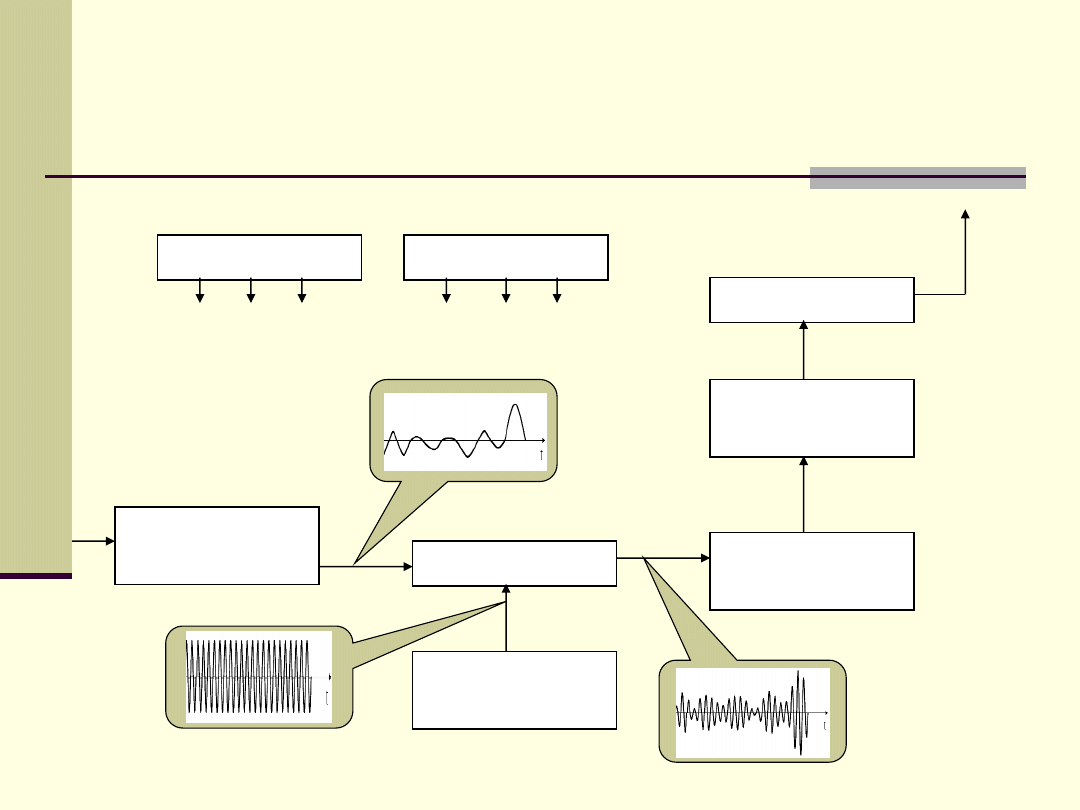

Budowa nadajnika (przykł. AM)

Wzmacniacz

m.cz.

Generator

w.cz.

Modulator

Wzmacniacz

wstępny

Wzmacniacz

mocy

UDA

Zasilanie

Sterowanie

background image

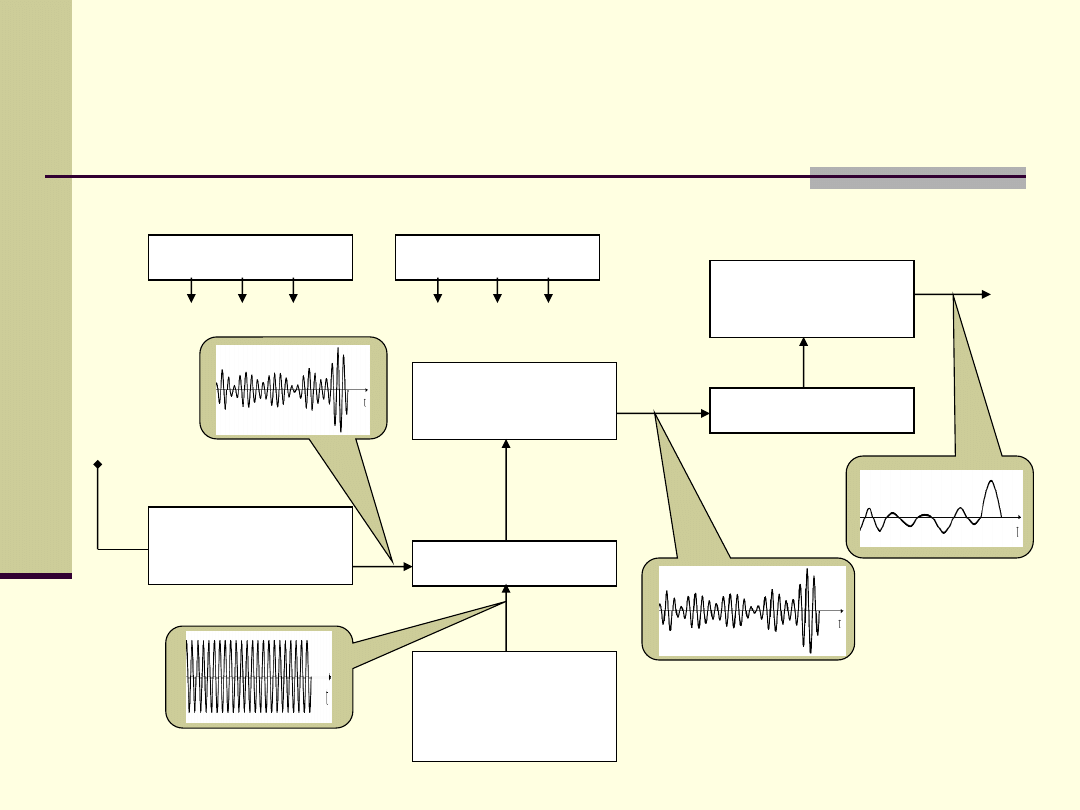

Budowa odbiornika (przykł. AM)

Wzmacniacz

p.cz.

Generator

w.cz.

(heterodyna)

Mieszacz

Wzmacniacz

m.cz

Demodulator

Wzmacniacz

w.cz.

Zasilanie

Sterowanie

background image

Oznaczenia emisji

obowiązuje od 1.01.1982 r. wg ITU oznaczenie 3 znakowe (może być

uzupełnione dwoma symbolami)

w podstawowym oznaczeniu rodzaju emisji
pierwszy symbol oznacza rodzaj modulacji np.

A-

modulacja amplitudy, dwie wstęgi boczne

J-

modulacja amplitudy, jedna wstęga z wytłumioną nośną

F-

modulacja częstotliwości

drugi określa naturę sygnału modulującego falę nośną np.

1-pojedynczy cyfrowy

3-pojedynczy analogowy

trzeci rodzaj przekazywanej informacji np.

A-

telegrafia do odbioru słuchowego

E-telefonia

F-telewizja

Przykłady starych i nowych oznaczeń:

CW -

fala ciągła z kluczowaną nośną: A1A

AM -

telefonia dwuwstęgowa z modulacją amplitudy: A3E

SSB -

telefonia jednowstęgowa z wytłumioną falą nośną: J3E

FM -

telefonia z modulacją częstotliwości: F3E

background image

Rodzaje pracy, układy pracy, ukrywanie
i zabezpieczanie transmisji radiowej

Rodzaje pracy

Simpleks

Półdupleks

Dupleks


Układy pracy

Odbiór dyżurny

Łączność służbowa

Zdalne sterowanie

Retranslacja

Ukrywanie i zabezpieczanie transmisji

FH, DS

maskowanie, szyfrowanie

adaptacja mocy i częstotliwości, LQA

blokada szumów, kody CTCSS i DCS, wywołanie selektywne, adresowanie urządzeń

background image

Wybrane parametry urządzeń radiowych

Parametry związane ze specyfiką urządzenia radiowego

zakres częstotliwości roboczych

moc nadajnika

czułość odbiornika

liczba kanałów

rodzaje modulacji

rodzaje pracy

Parametry związane ze środowiskiem pracy

zakres temperatur pracy

wilgotność względna (95%)

hermetyczność

Parametry fizyczne i charakterystyka wyposażenia

waga, wymiary

ukompletowanie

zasilanie

background image

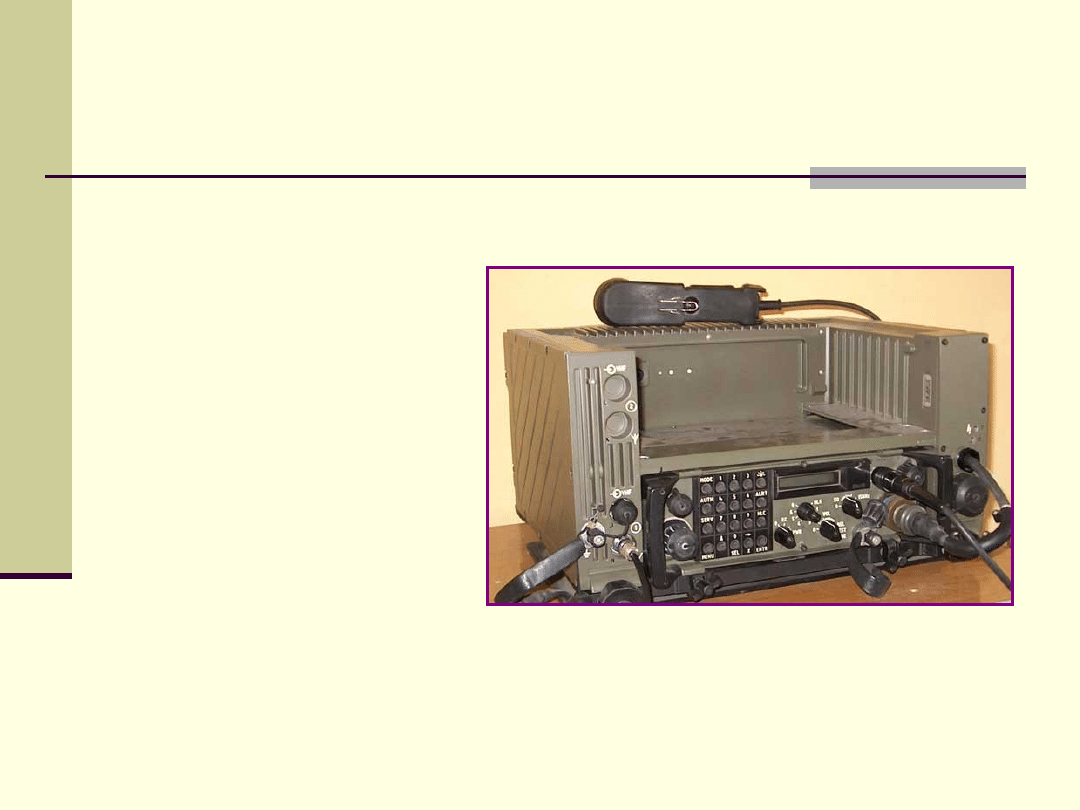

Radiostacja R-123z

(stary park analogowy)

Radiostacja R-

123z jest radiostacją ultrakrótkofalową, nadawczo-odbiorczą, foniczną,

z modulacją częstotliwości oraz z tłumikiem szumów.

Zakresie

częstotliwości od 20.0 MHz do 51.5 MHz (1261 fal roboczych rozmieszczonych co 25 kHz)


Zakres radiostacji jest podzielony na dwa podzakresy:
- 1 podzakres od 20 MHz do 35.75 MHz;
- 2 podzakres od 35.75 MHz do 51.5 MHz.

Strojenie ciągłe, 4 pamięci mechaniczne.
Moc nadajnika min. 40 W.

background image

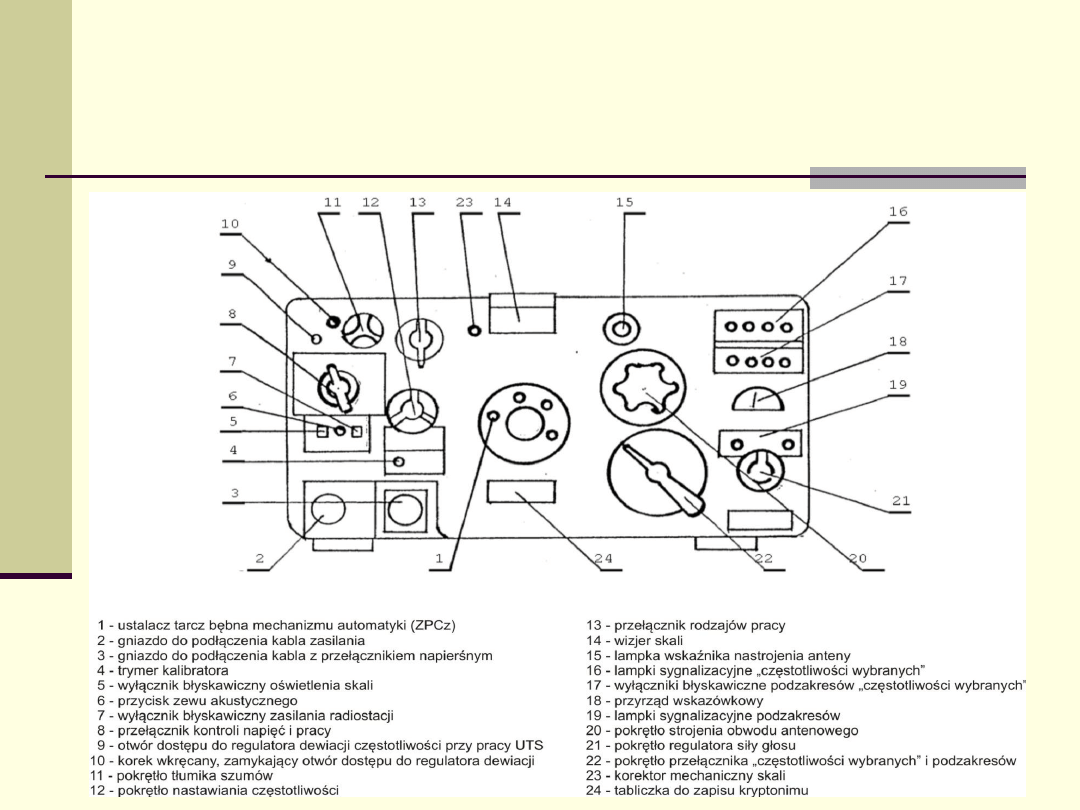

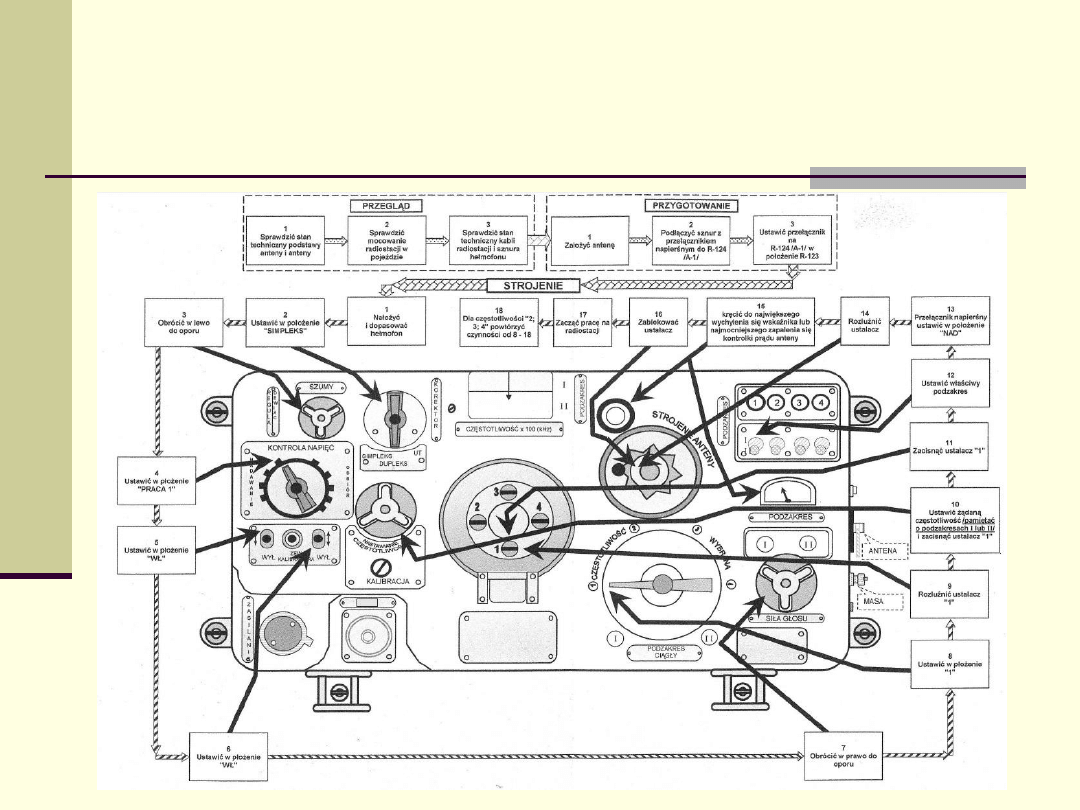

Radiostacja R-123z

(stary park analogowy)

background image

Radiostacja R-123z

(stary park analogowy)

background image

R-173 Dane techniczne

Zakres częstotliwości 30 … 75,999 MHz
Raster częstotliwości 1 kHz
Moc nadajnika nie mniejsza niż 25 W
Praca simpleksowa
Modulacja częstotliwości
Czułość odbiornika nie gorsza niż 1,5 uV (3 uV z włączonym tłumikiem)
Liczba

częstotliwości zawczasu przygotowanych 10, czas przejścia max. 3 s


Wymagania

środowiskowe

-

50 st. C … 50 st. C,

wilgotność max. 95…98%

Zasilanie 27 V
(

1,5 A odbiór, 9 A nadawanie)


Waga 53 kg

Zasięgi z anteną pręt 3m
(20 km

– pełna moc,

5 km

– moc obniżona)

background image

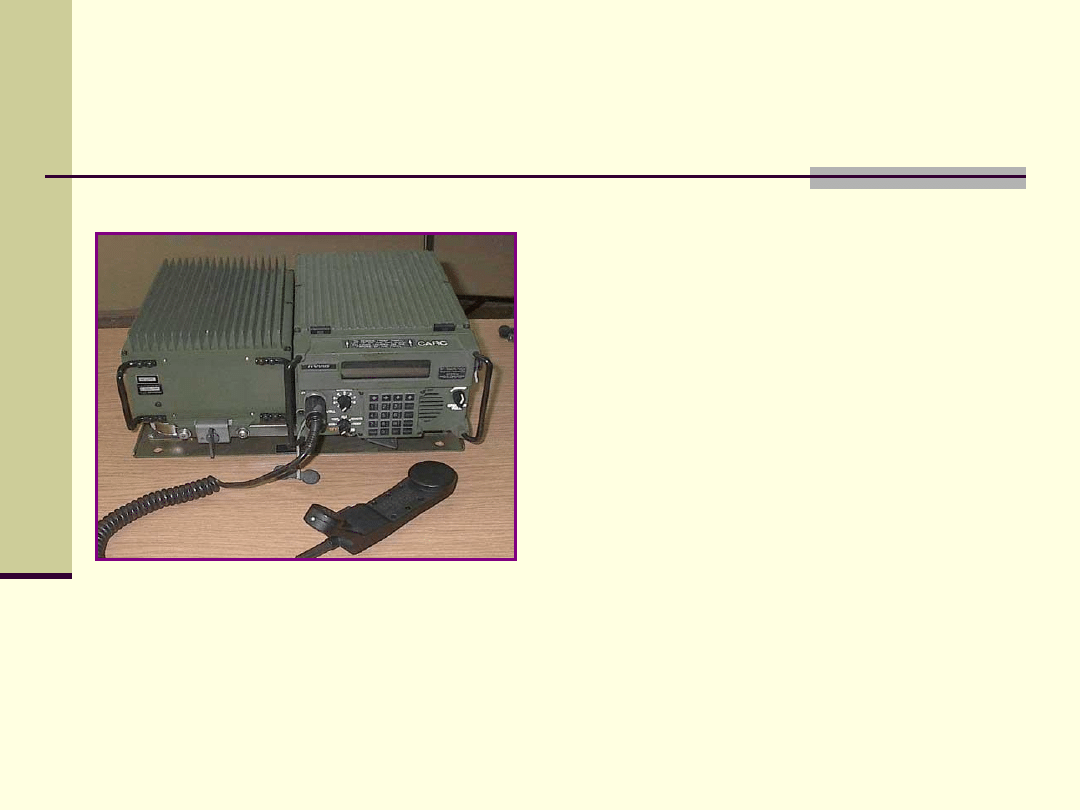

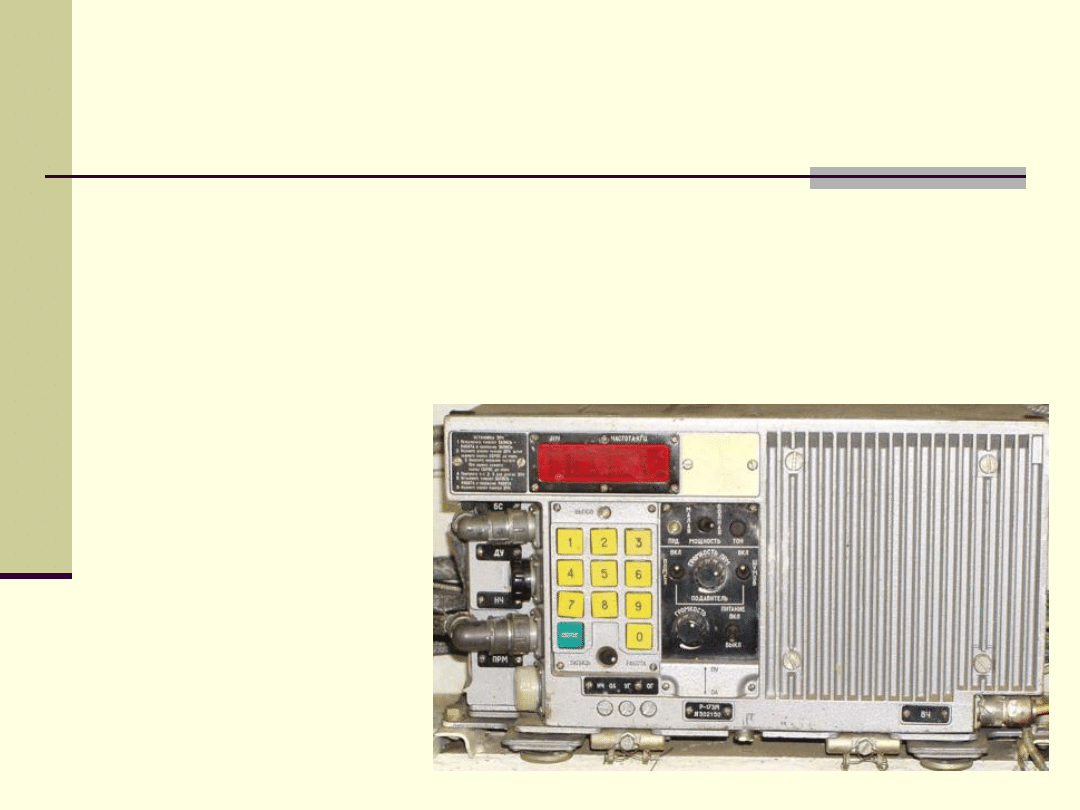

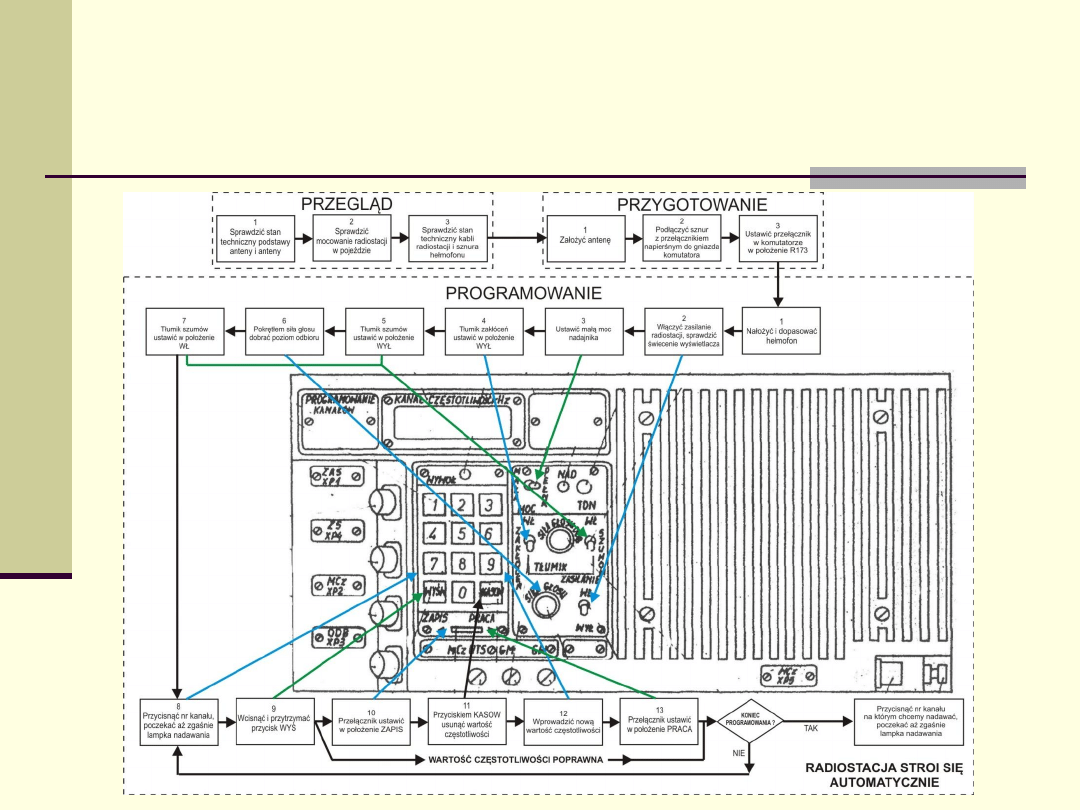

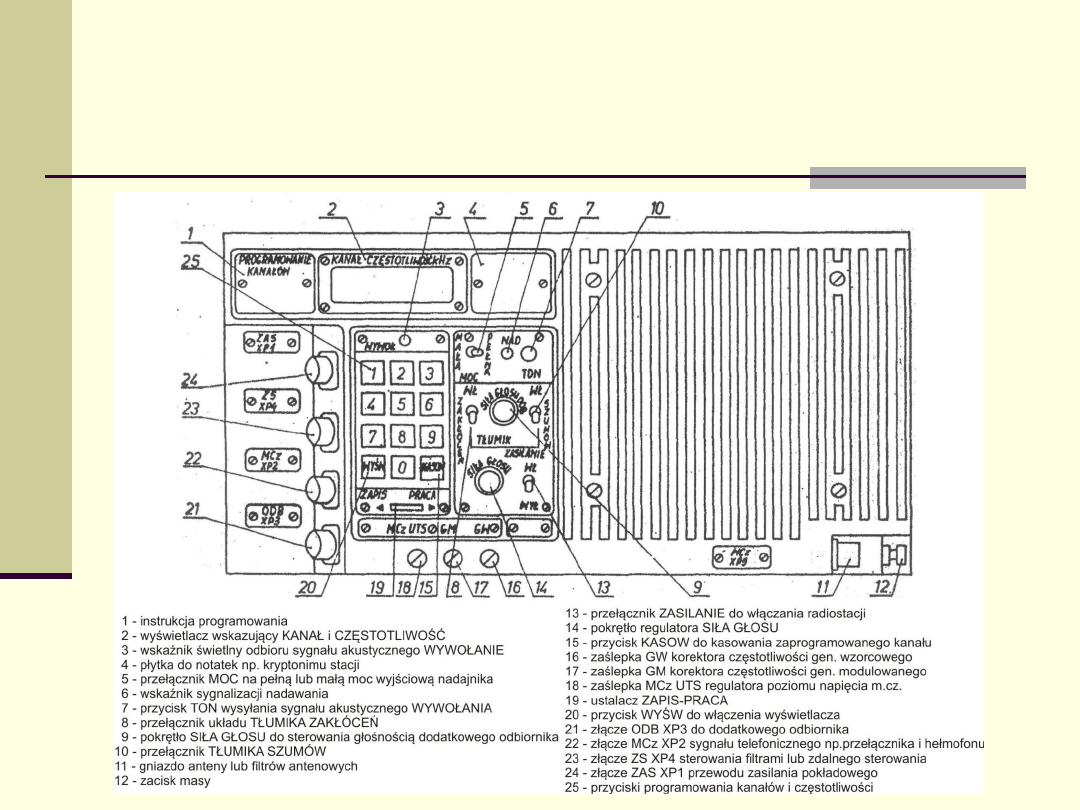

R-173 Urządzenie nadawczo-odbiorcze

background image

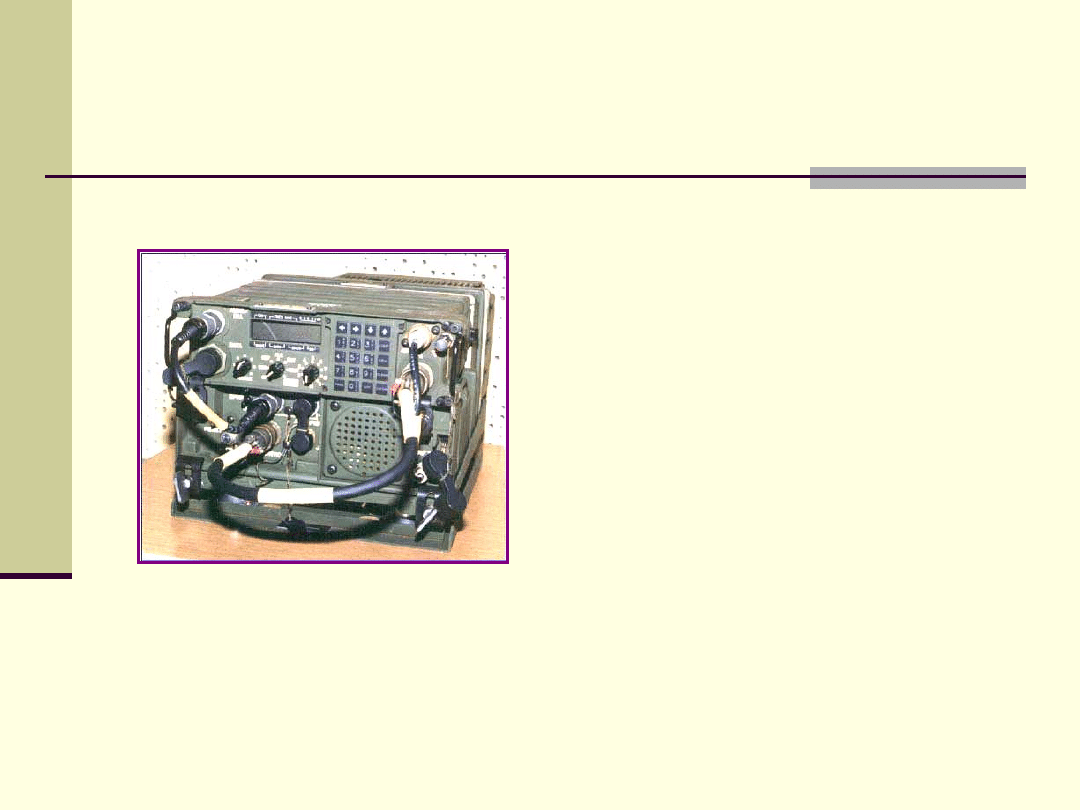

R-173 Urządzenie nadawczo-odbiorcze

background image

RADIOSTACJA R-3501

doręczna radiostacja UKF małej mocy

PARAMETRY:
- 30 MHz do 88 MHz
- simpleks/duosimpleks
- mocy nadajnika 3W
-

2320 kanałów (10 prog.)

- transmisja danych 16 kbit/s GMSK
- modulacja F3E, F1D
-

czułość odbiornika 0,5 uV

background image

RADIOSTACJA R-3501

TRYBY PRACY:
- analogowy
- analogowy ze skramblingiem
- cyfrowa transmisja mowy
- transmisja danych

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- zasilacz akumulatorowy
-

antena taśmowa

-

mikrotelefon nagłowny

-

futerał

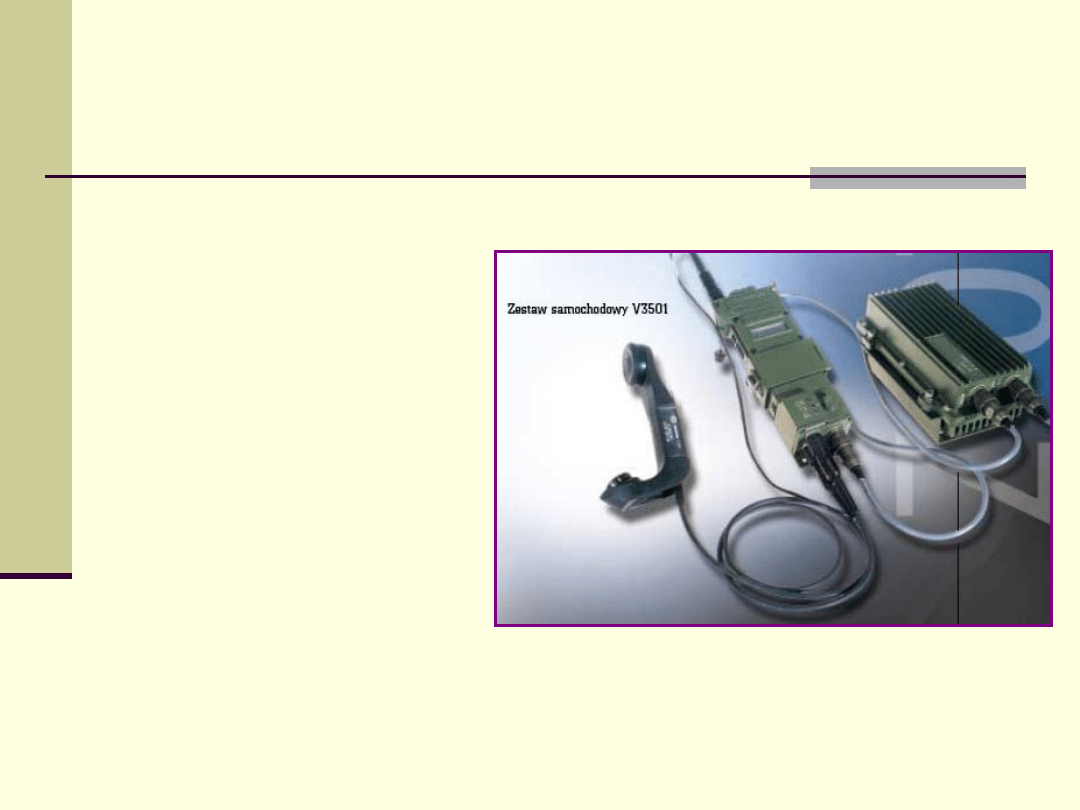

- opcje - przew. wzm. mocy 0525 (50W), zestaw telef. ZT3501

background image

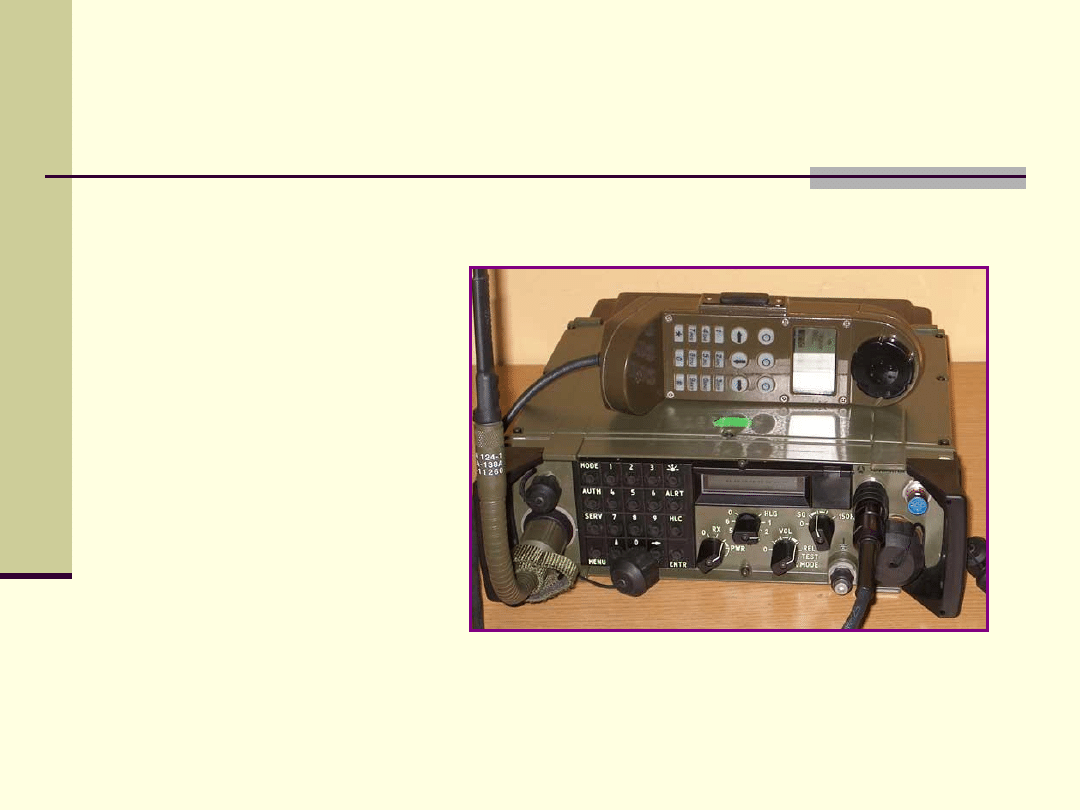

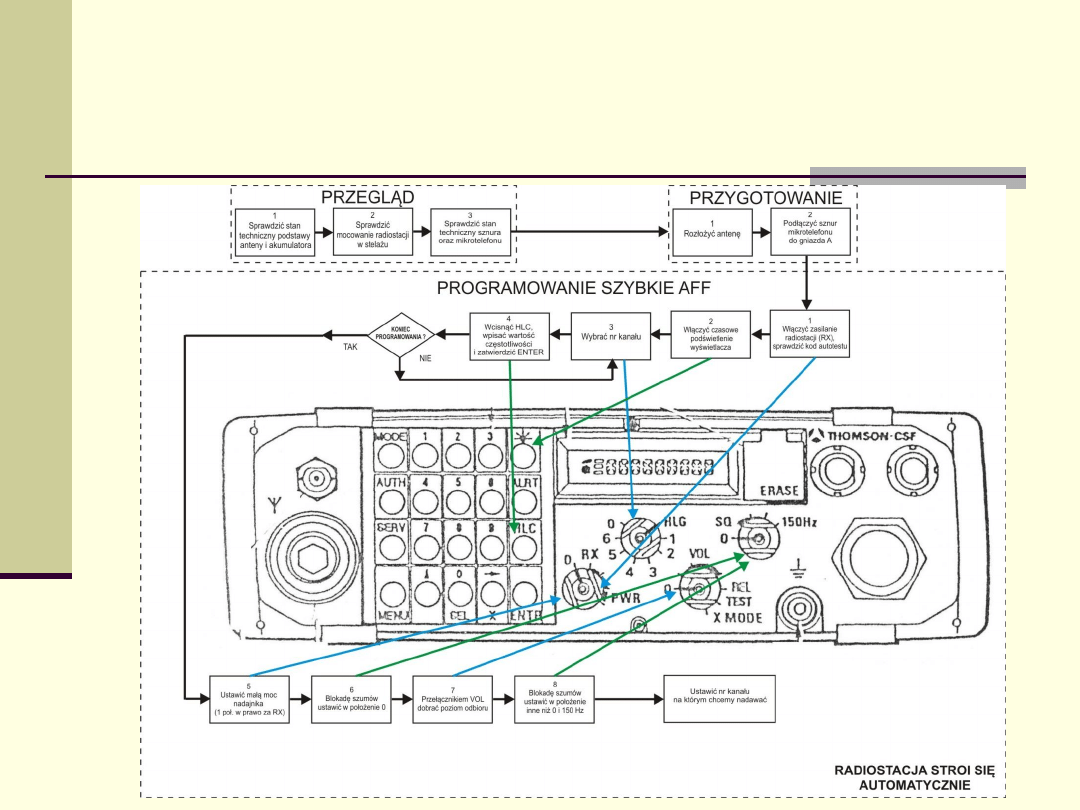

RADIOSTACJE PR4G

zakres częstotliwości 30 … 88 MHz

2320 kanałów (7 zaprogramowanych)

14 programowanych kluczy kryptograficznych

modulacja F3, SCR4, 8CMP (tylko RRC)

transmisja cyfrowa mowy: 800, 2400 i 4800 bit/s (z wokoderem),16 kbit/s CVSD

transmisja danych synch

. 50 bit/s … 42,66 kbit/s, asynch. 50 bit/s … 38,40 kbit/s,

pakietowa 4800 bit/s z protokołem PPS lub do 19,20 kbit/s poprzez interfejs IP
(tylko RRC)

czułość odbiornika 0,5 uV

tryby pracy:

transmisja analogowa na stałej częstotliwości (AFF)

transmisja cyfrowa na stałej częstotliwości (DFF)

praca ze skaczącą częstotliwością (FH)

poszukiwanie wolnego kanału (FCS)

tryb mieszany (MIX)

tryb ortogonalny ORTO

skanowanie kanałów (SCAN)

zakres temperatur: pracy: -

40 … +70

wilgotność względna 95%

hermetyczność 1m przez 2 godziny

background image

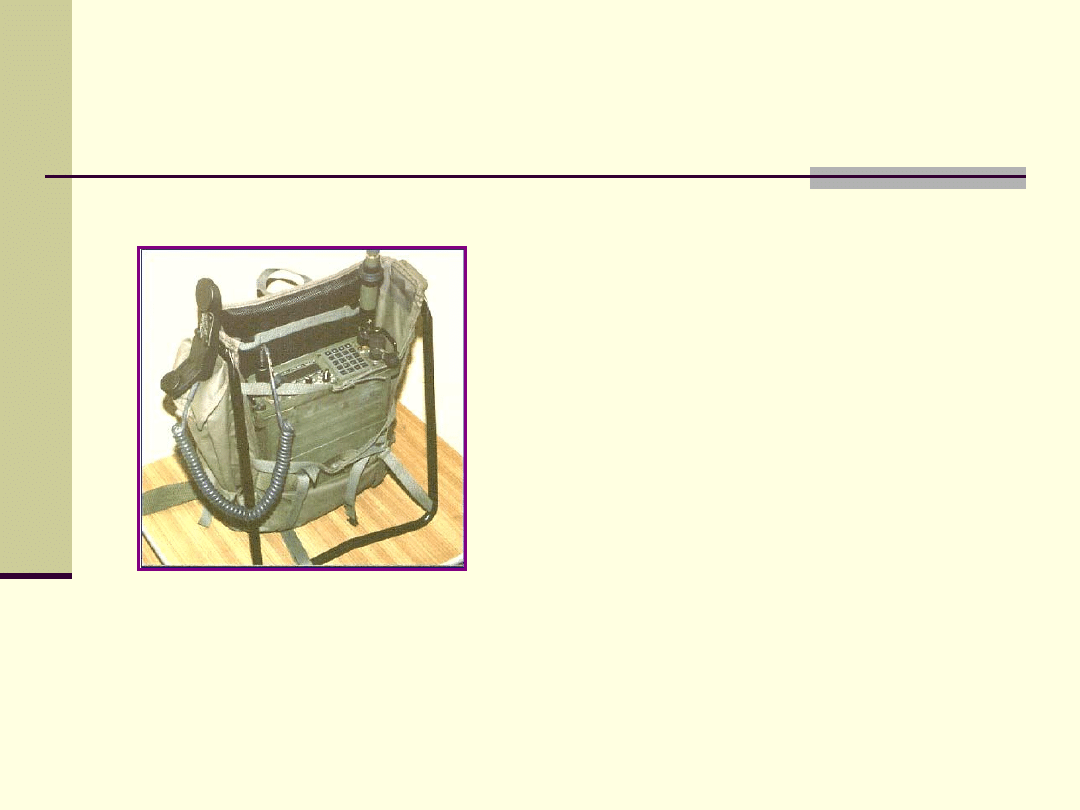

RADIOSTACJA TRC-9200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- antena
- akumulator
-

plecak ze stelażem

przenośna radiostacja pola walki UKF małej mocy (5W)

background image

RADIOSTACJA TRC-9200

background image

RADIOSTACJA TRC-9200

background image

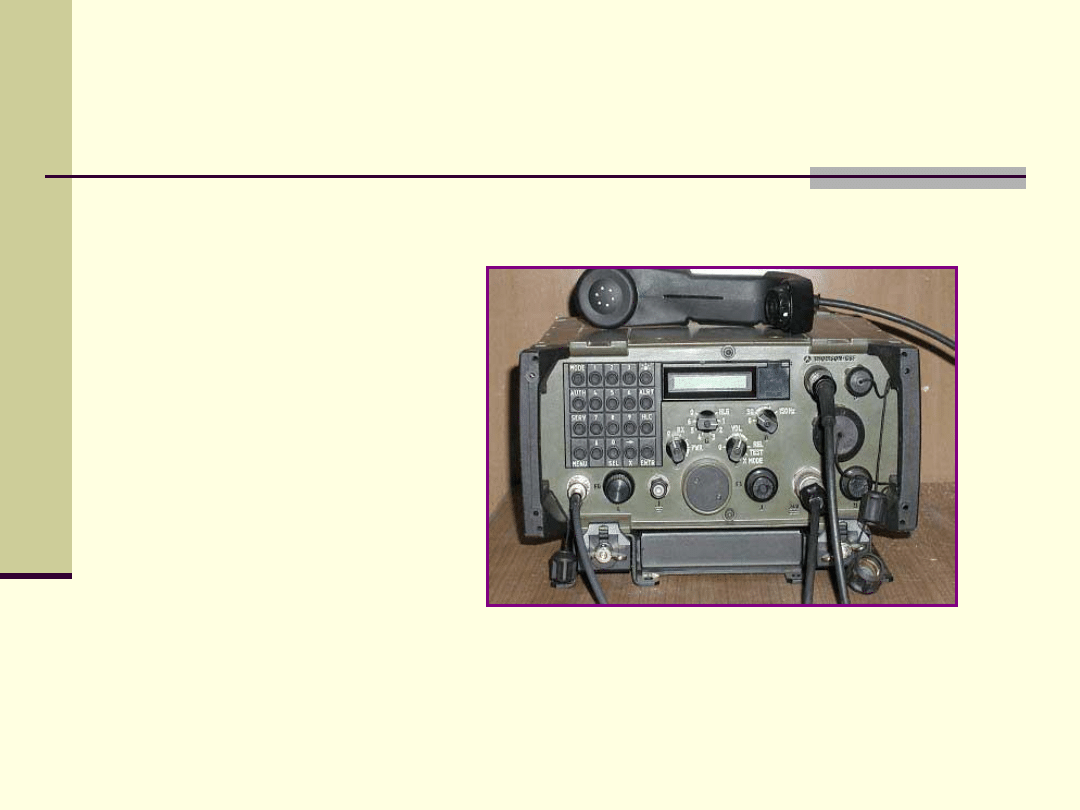

RADIOSTACJA TRC-9300

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

pokładowa radiostacja pola walki UKF (50W)

Wersje:

A (TRC-9200 + wzmacniacz mocy)
B (2 x TRC-9200 + wzmacniacz mocy)
C (2 x TRC-

9200 + wzmacniacz mocy, obie mogą pracować z mocą 50W)

background image

RADIOSTACJA TRC-9500

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

- mikrotelefon
- wzmacniacz mocy
-

podstawa montażowa

- fider antenowy
-

przewód zasilania

przewoźna radiostacja pola walki UKF (50W)

background image

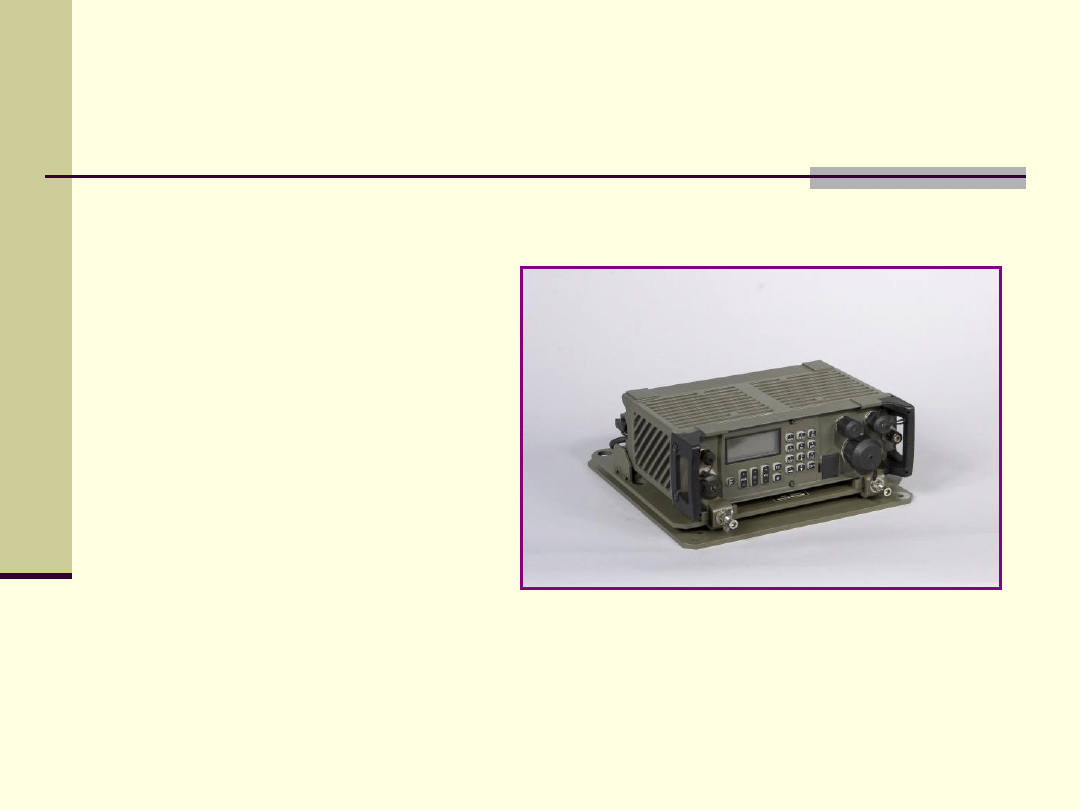

RADIOSTACJA RRC-9210

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy
i danych (Multipleks) w tym
samym kanale radiowym
• wysoka jakość transmisji mowy

dzięki wbudowanemu

wokoderowi MELP
• wewnętrzny interfejs IP i odbiornik GPS

taktyczna radiostacja plecakowa UKF ECCM 10W Fastnet

background image

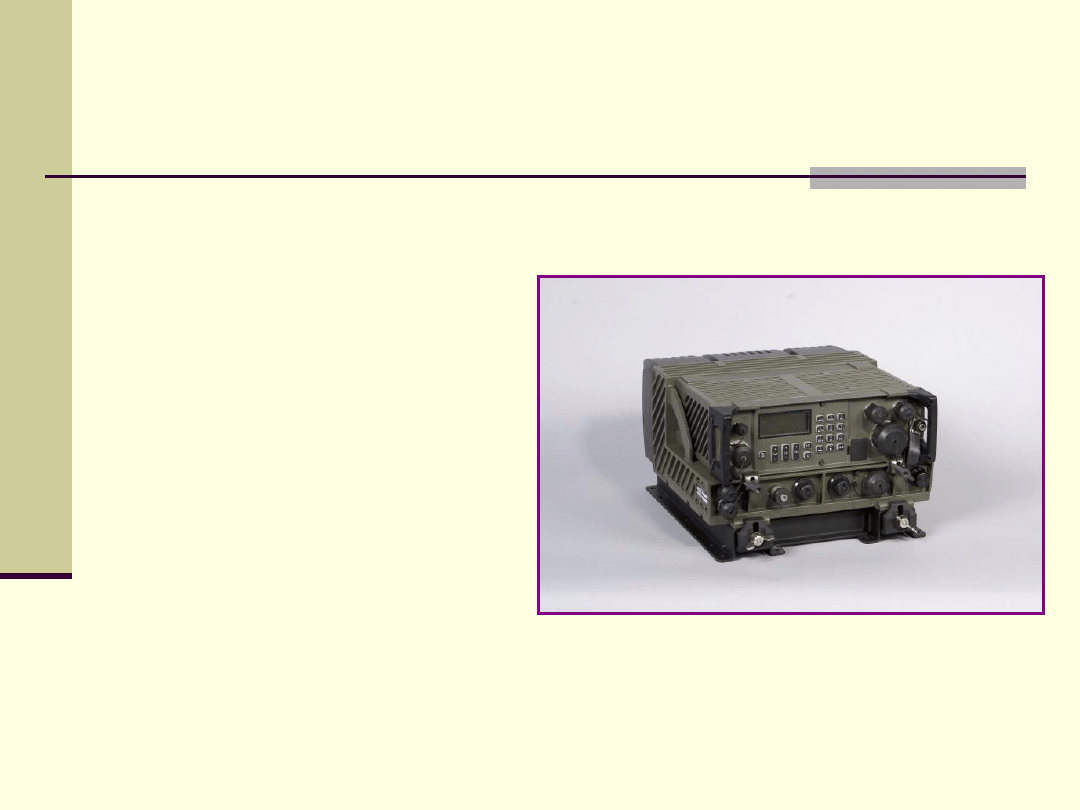

RADIOSTACJA RRC-9310

taktyczna radiostacja pokładowa UKF ECCM 50W Fastnet

UKOMPLETOWANIE jak w TRC

Zmiany względem TRC:
• jednoczesna transmisja mowy
i danych (Multipleks) w tym
samym kanale radiowym
• wysoka jakość transmisji mowy

dzięki wbudowanemu

wokoderowi MELP
• wewnętrzny interfejs IP i odbiornik GPS

background image

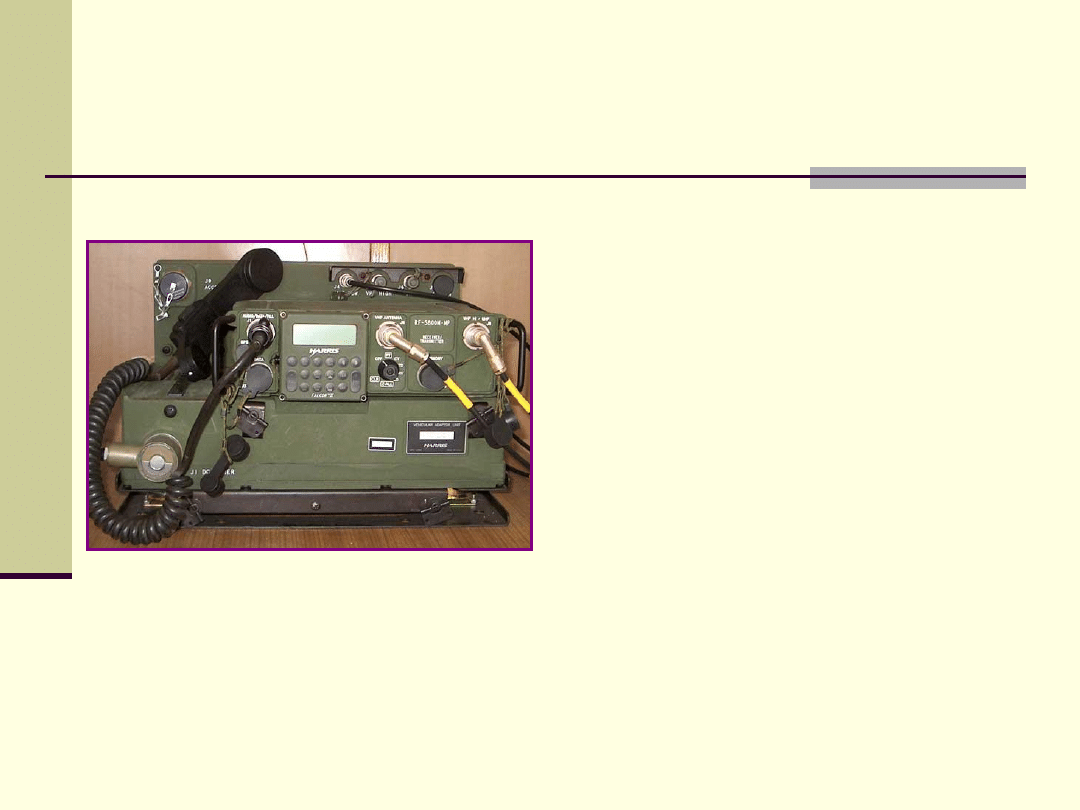

RADIOSTACJA RF-5000

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RF-5022R/T(E)C

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa)

-

podstawa montażowa

- zestaw pomocniczy z mtlf.

radiostacja KF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 29,9999 MHz
- mocy nadajnika do 10 W
- 125 lub 400 W ze wzmacniaczem
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW)

background image

RADIOSTACJA AN/PRC-138

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

- obudowa na dwa akumulatory
-

antena prętowa

- zasobnik plecakowy
- zestaw pomocniczy wraz z mikrotelefonem

uniwersalna radiostacja KF/UKF rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 10 W (UKF)
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

RADIOSTACJA RF-5200

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy RT-1694

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

uniwersalna radiostacja rodziny FALCON

PARAMETRY:
- 1.6 MHz do 59.9999 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

RADIOSTACJA RF-5800 M

UKOMPLETOWANIE:
-

zespół nadawczo-odbiorczy

-

wzmacniacz mocy + sprzęgacz

-

anteny (dipol i prętowa) lub fider antenowy

-

podstawa montażowa lub zasobnik plecakowy

- zestaw pomocniczy z mtlf.

przewoźna radiostacja uniwersalna rodziny FALCON II

PARAMETRY:
- 1.6 MHz do 60 MHz
- mocy nadajnika do 50 W na UKF
-

100 kanałów

- modulacja J3E (USB, LSB), H3E (AME),
J2A (CW), F3E (FM)

background image

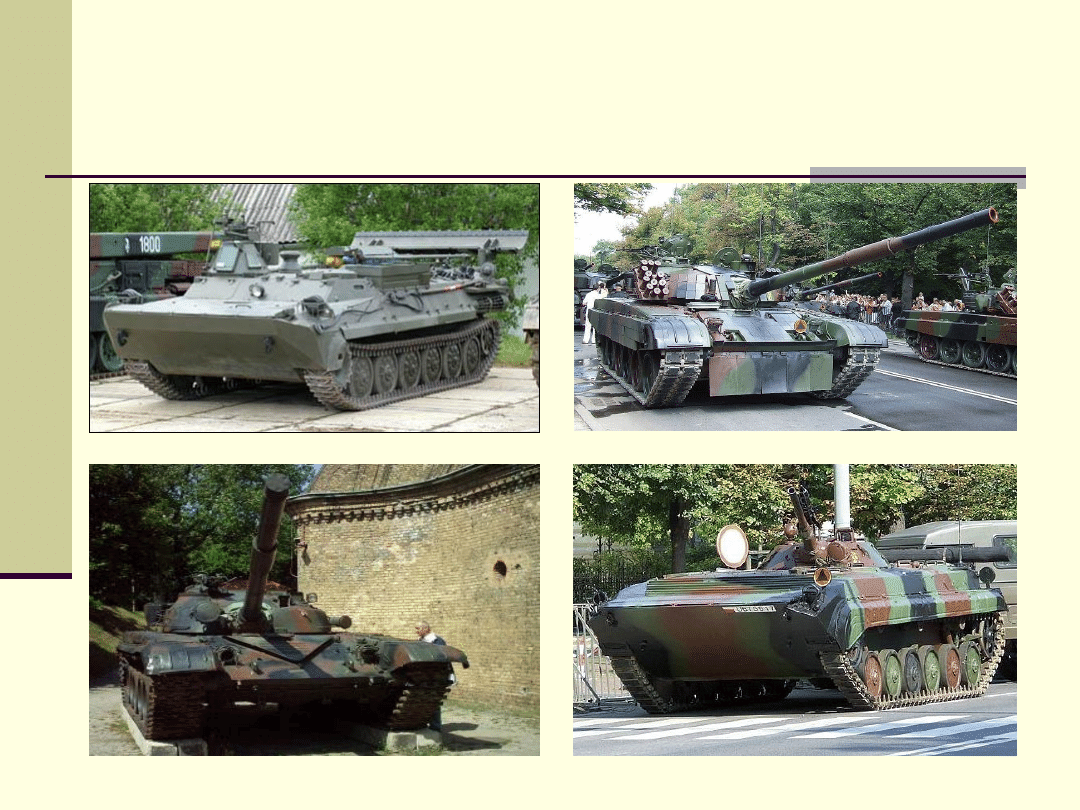

Wozy bojowe i ich wyposażenie

(stary park analogowy)

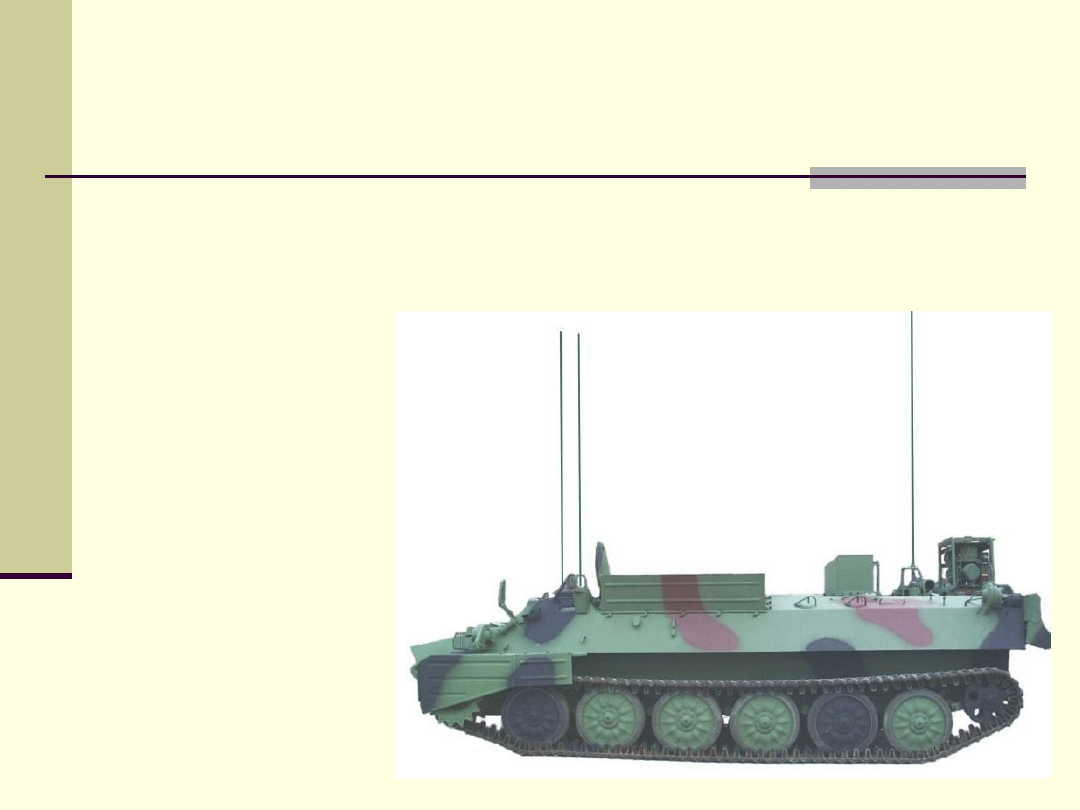

WPT Mors na MTLB

– R173

PT91 TWARDY

– R173

T-72

– R123

BWP1

– R123

background image

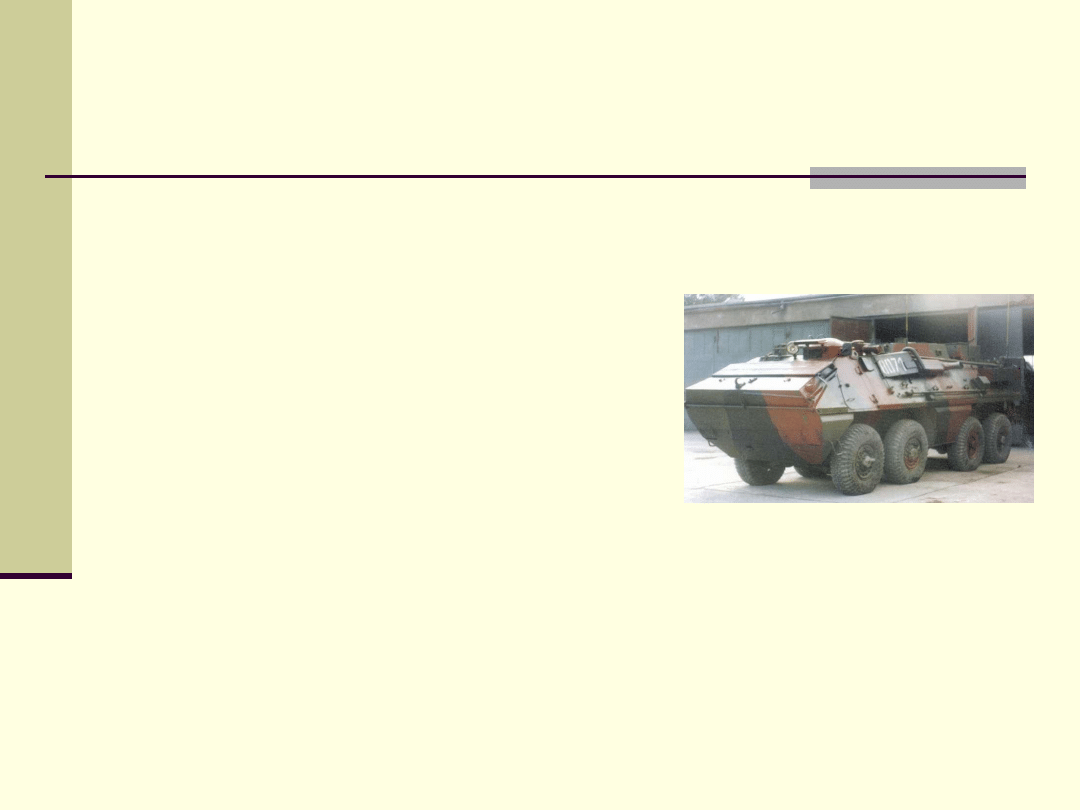

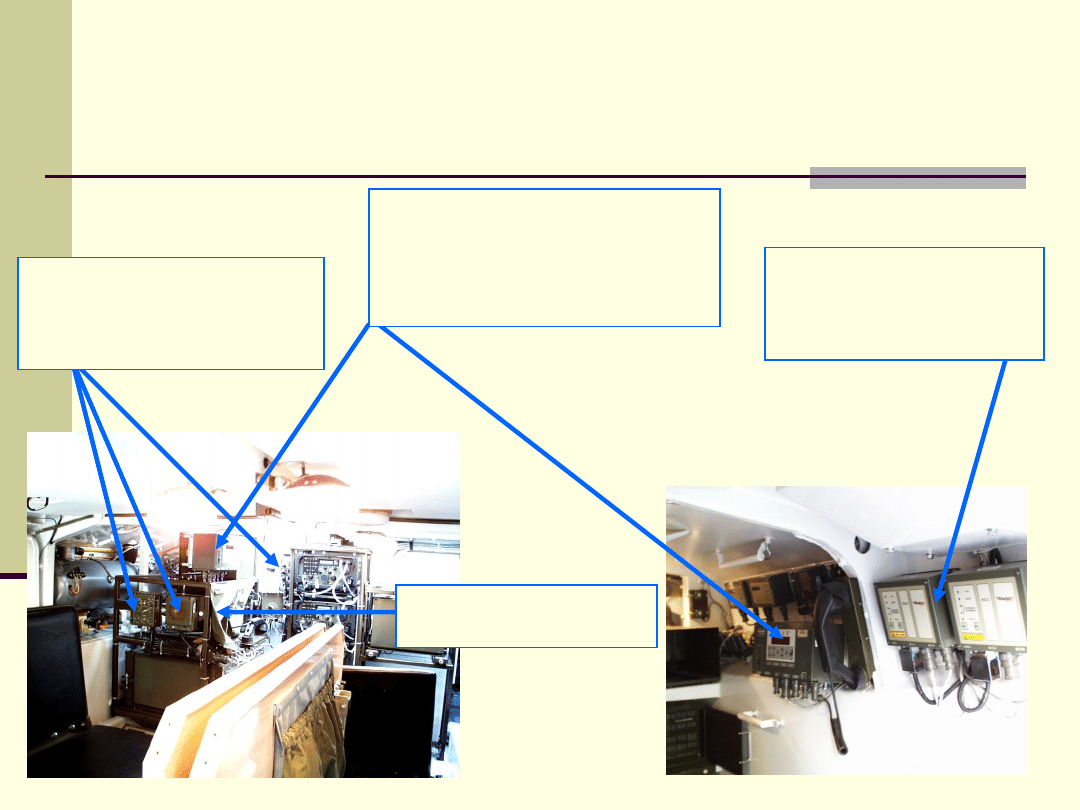

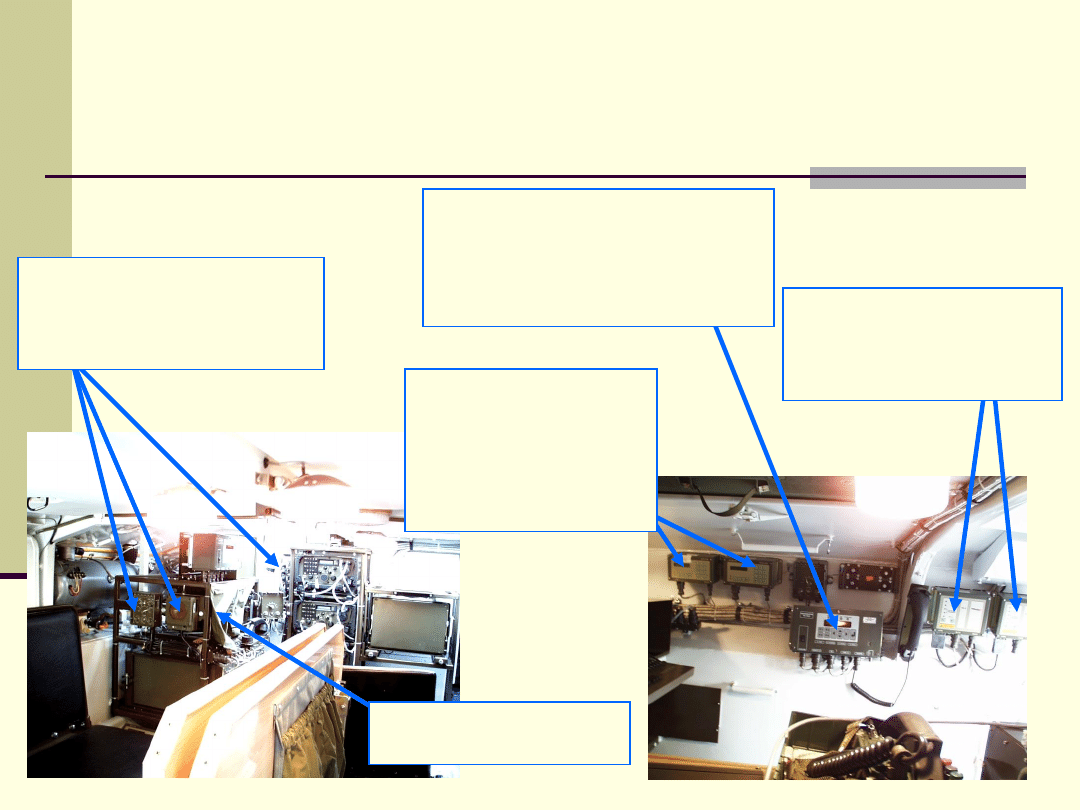

Wóz dowodzenia R-2AM

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności utajnionej

i nieutajnionej dla potrzeb dowodzenia oddzia

łami i pododdziałami artylerii i kierowania ich środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę UKF małej mocy R-107;

- Radiostacj

ę VHF R-809;

- Telefoniczne urz

ądzenie utajniające;

-

Łącznice telefoniczną ŁP-10MR;

- Polowy aparat telefoniczny;
- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Urz

ądzenie do dowodzenia i kierowania ogniem artylerii.


Zasi

ęgi łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-107 - do 5 km;
- Radiostacji R-809 - do 20 km;

background image

Wóz dowodzenia R-3M

(stary park analogowy)

Zamontowany na transporterze opancerzonym ko

łowym SKOT jest przeznaczony do zapewnienia łączności

utajnionej i nieutajnionej dla potrzeb dowodzenia wojskami i kierowania ich

środkami walki.

Ma przystosowane trzy miejsca pracy dla osób funkcyjnych sztabów oddziałów i związków taktycznych.
Na wyposa

żeniu posiada:

- Radiostacj

ę pokładową KF R-130;

- Dwie radiostacje pok

ładowe UKF R-123Z;

- Radiostacj

ę pokładową R-111;

- Radiotelefon K-1;
- Radiolini

ę R-405 PT-1;

- Zestaw anten;
- Zestaw urz

ądzeń zasilajacych (m.in. agregat spalinowo-elektryczny, zasilacz);

- Magnetofon;
- Urz

ądzenie zdalnego sterowania R-137/R-140.


Zasiegi

łączności nieutajnionej wynoszą:

- R-130 - do 100 km;
- R-123Z w ruchu/na postoju - do 20/40 km;
- R-111 w ruchu/na postoju - 35/60 km;
- Radiolinii R-405 PT-1 w ruchu/na postoju - 2/20 km;
- Radiotelefon K-1 w ruchu/na postoju - 12/40 km.

background image

Wóz dowodzenia ZWD-3
(zautomatyzowany)

• Radiostacja KF (opcja),

• Radiostacje UKF,

• Łącznico-krotnica,

• Urządzenia komputerowe,

• Urządzenia łączności wewnętrznej,

• Inne urządzenia

• aparaty telefoniczne,

• łącza optyczne,

• zasilające, itp.

background image

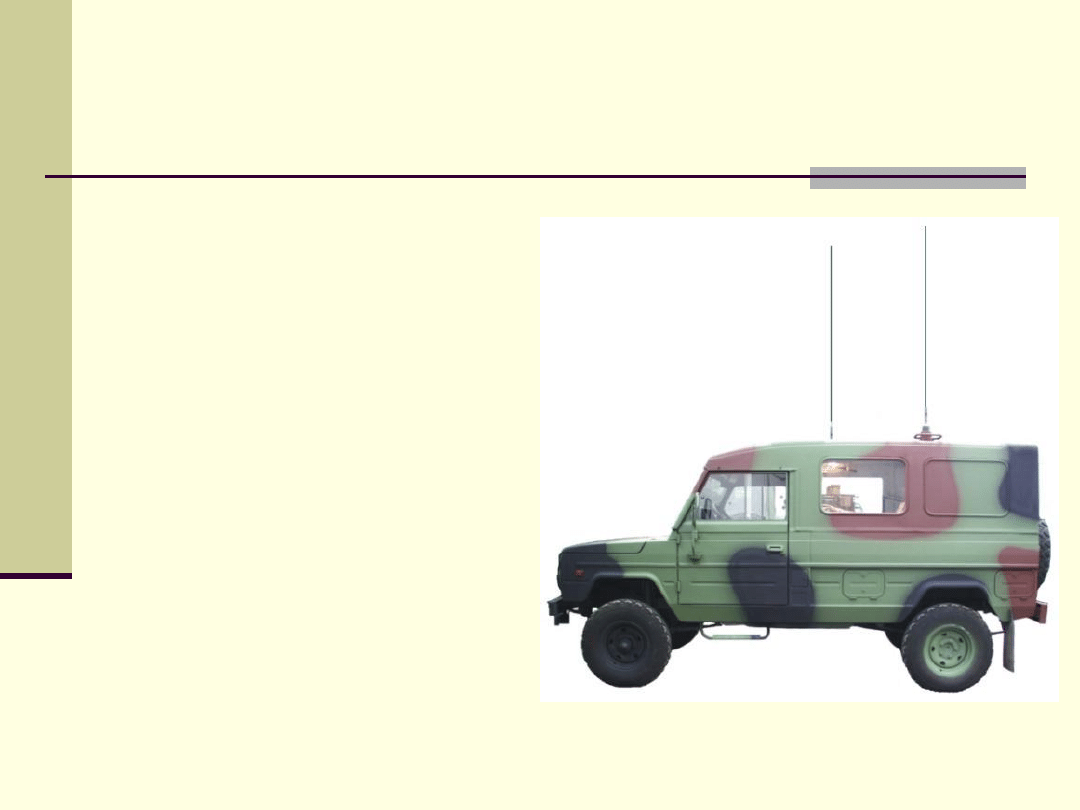

Wóz dowodzenia
(zautomatyzowany)

Wóz dowodzenia przeznaczony jest do zapewnienia
zautomatyzowanych miejsc pracy dowódcy i współpracującego
z nim zespołu osób funkcyjnych. Zapewnia wymianę danych
i informacji fonicznej w relacjach systemu dowodzenia
i współdziałaniu w ruchu i na postoju.

background image

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Serwer Komunikacyjny

- automatycznie steruje i zarządza

wszystkimi mediami łączności ZWD, zawiera
oprogramowanie routera, które realizuje zautomatyzowaną
marszrutyzację pakietów wiadomości pomiędzy wszystkimi
mediami, jest jednocześnie zautomatyzowanym miejscem
pracy operatora łączności (dowódcy) ZWD,

umożliwia

dowiązanie do ZSyD ZAUTOMATYZOWANYCH
MIEJSC PRACY OSÓB FUNKCYJNYCH

Środki łączności radiowej UKF (PR4G) i KF

- realizacja

relacji informacyjnych w sieciach radiowych dowodzenia,
współdziałania i logistyki, dla ZSŁ stanowią jedno z
najważniejszych mediów łączności w warunkach mobilności

Środki łączności przewodowej
STORCZYK 94

- realizują

dostęp ZSyD do systemu
łączności radioliniowo -
przewodowej oraz wtórnej sieci
pakietowej na bazie WP - 40

Blok Sprzężenia Radiowego UKF

- realizuje funkcje

podsystemu JRS - dostarcza usługi łączności fonicznej z
abonentami SŁR-P przy pracy ZWD w ruchu, realizuje
wymianę informacji dokumentalnej pomiędzy
elementami systemu łączności znajdującymi się w
ruchu i na postoju

background image

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach
radiowych oraz wynosu z wozu
dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-
P STORCZYk 94 oraz dowiązania
stykiem grupowym do KD/2 AT w
standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

KO2x2 -

realizacja dwóch

traktów grupowych SŁR-P
poprzez łącza optyczne do
AT STORCZYK - 94

background image

Zautomatyzowany system łączności ZWD IRYS - 2000

- media łączności

Interkom (SOTAS)

- usługi

łączności fonicznej w sieciach

radiowych oraz wynosu z wozu

dowodzenia

Regenerator RK 128x2

- realizacja

dwóch traktów dalekosiężnych SŁR-

P STORCZYk 94 oraz dowiązania

stykiem grupowym do KD/2 AT w

standardzie ISDN

GUU -

utajnianie traktów

dalekosiężnych SŁR-P

MK16 -

realizują

podstawowy rodzaj

dowiązania SK do SŁR-P

oraz WSP na WP-40, a

także do łączności z

abonentami ZSyD

KO2(x2) -

realizacja dwóch

traktów grupowych SŁR-P

poprzez łącza optyczne do

AT STORCZYK - 94

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – schemat funkcjonalny

SOTAS

jest nowej generacji systemem zapewniającym na środkach ruchomych łączność

między członkami załogi.

CENTRALNE URZĄDZENIE

PRZEŁĄCZAJĄCE

ARTYLERZYSTA

TERMINAL WYJŚCIOWY

ZEWNĘTRZNE SYGNAŁY

ALARMOWE

KIEROWCA

URZĄDZENIE

ZAŁOGI

TELEFON

POLOWY

URZĄDZENIE

GŁOŚNOMÓWIĄCE

Z-CA DOWÓDCY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

DOWÓDCA

RDST B

RDST A

URZĄDZENIE

ZAŁOGI

background image

Urządzenia wspomagające pracę radiostacji

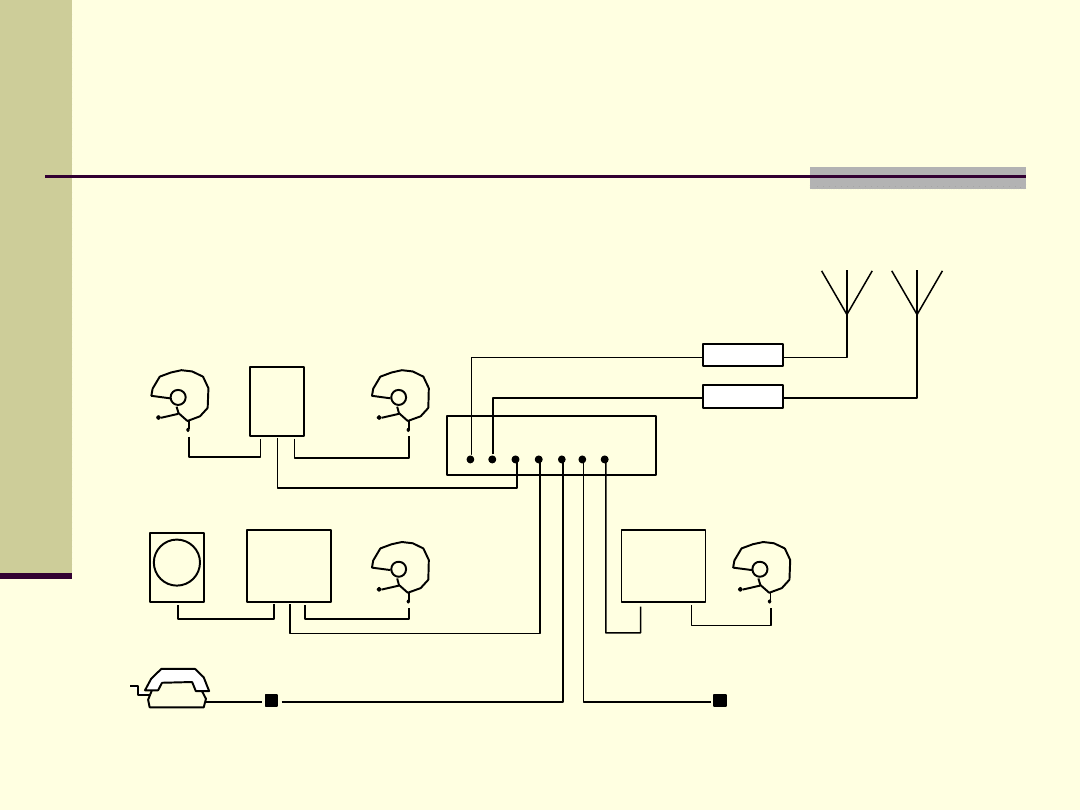

System interkomu cyfrowego – SOTAS – schemat połączeń

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

CZŁONKA

ZAŁOGI

URZĄDZENIE

GŁOŚNOMÓWIĄCE

24V DC

TX/RX1

TX/RX2

TX/RX4

TX/RX3

CENTRALNE

URZĄDZENIE

PRZEŁĄCZAJĄCE

URZĄDZENIE

STEROWANIA

ZEWNĘTRZNEGO

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

ZESTAW SŁUCHAWKOWO

MIKROFONOWY

URZĄDZENIE

STERUJĄCE

DOWÓDCY

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

Jest głównym, sterowanym mikroprocesorowo elementem systemu i zawiera
do 10 wymiennych interfejsów. Wyróżnia się 6 głównych typów tych interfejsów
umożliwiających połączenie z:

-

urządzeniem sterującym dowódcy,

-

urządzeniami załogi (do 4),

-

urządzeniem zdalnego sterowania,

-

aparatem polowym/ linią zewnętrzną,

-

radiostacjami pokładowymi (do 4),

-

urządzeniem alarmowym wozu.

CUP zapewnia zasilanie urządzeniom SOTAS i jest zabezpieczone przed
przepięciami i nieprawidłową polaryzacją zasilania.
Przy użyciu interfejsu linii zewnętrznej CUP umożliwia realizację
między-pojazdowej rozmowy konferencyjnej

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS – centralne urządzenie przełączające

3

4

5

6

7

8

9

10

2

1

11

12

13

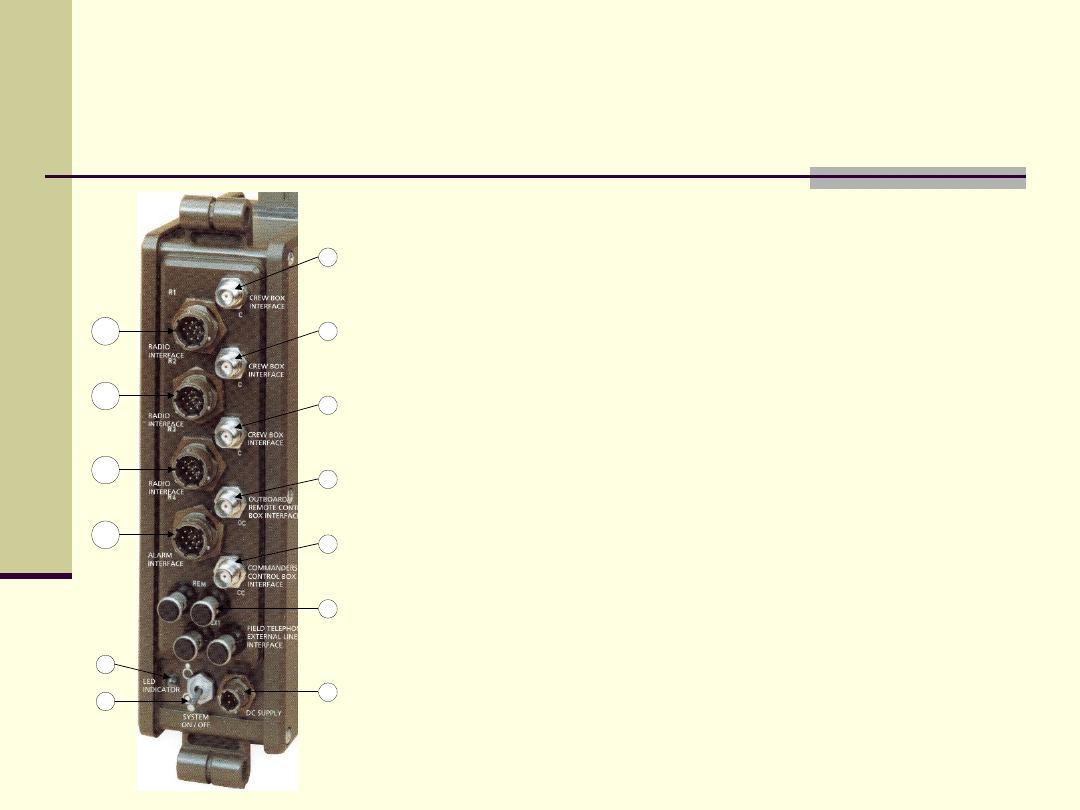

1...3 -

złącza do podłączenia urządzeń załogi,

4 -

złącze do podłączenia urządzenia sterowania zewnętrznego

lub urządzenia zdalnego sterowania,

5 -

złącza do podłączenia urządzenia sterującego dowódcy,

6 -

zaciski telefoniczne i linii zewnętrznej,

7 - gniazdo zasilania,
8 -

włącznik systemu,

9 -

wskaźnik aktywności systemu,

10 -

złącze alarmów pokładowych,

11…13 - gniazda do podłączenia radiostacji.

background image

Urządzenia wspomagające pracę radiostacji

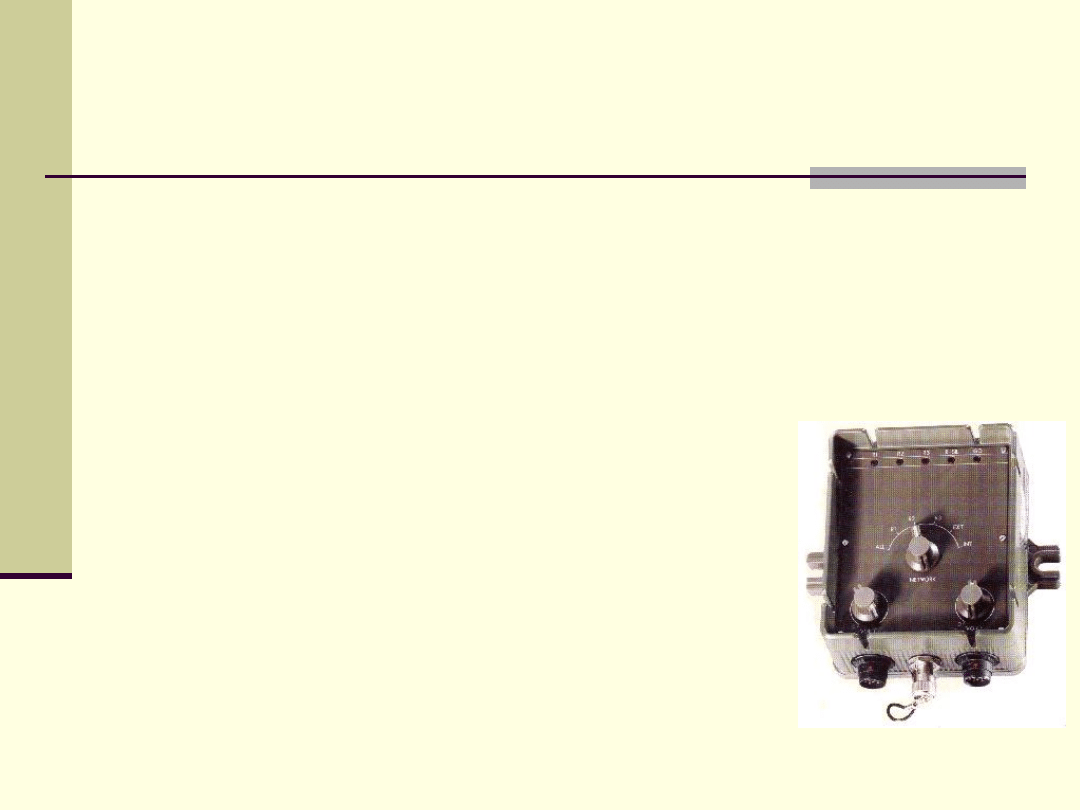

System interkomu cyfrowego – SOTAS – urządzenie członków załogi

Umożliwia 1 lub 2 członkom załogi dostęp do dowolnej radiostacji lub innego
urządzenia podłączonego do CUP. Urządzenie ma dwa oddzielne potencjometry
siły głosu, przełącznik sieci i wyłącznik systemu przełączania głosem.
Na płycie czołowej znajduje się też zespół diod LED sygnalizujących stan
sieci i wynik testu BITE. Poszczególne pozycje przełącznika sieci oznaczają:
ALL - wszystkie sieci -

podsłuch, ew. nadawanie z wykorzystaniem radiostacji nr 1,

R1…3 - wybrana radiostacja - wykorzystuje się radiostację o wybranym numerze,

możliwość wykorzystania interkomu,

EXT -

linia zewnętrzna,

INT - interkom -

wykorzystuje się tylko interkom (konferencja).


Poszczególne diody LED sygnalizują:
GO -

świecenie oznacza pracę,

R1-R3 -

świecenie oznacza odbiór, miganie oznacza nadawania,

R-SIL -

świecenie oznacza włączenie a brak świecenia

wyłączenie ciszy radiowej, miganie oznacza dzwonienie.



Wszystkie diody są wykorzystywane przez układ BITE przy włączeniu zasilania.

background image

Urządzenia wspomagające pracę radiostacji

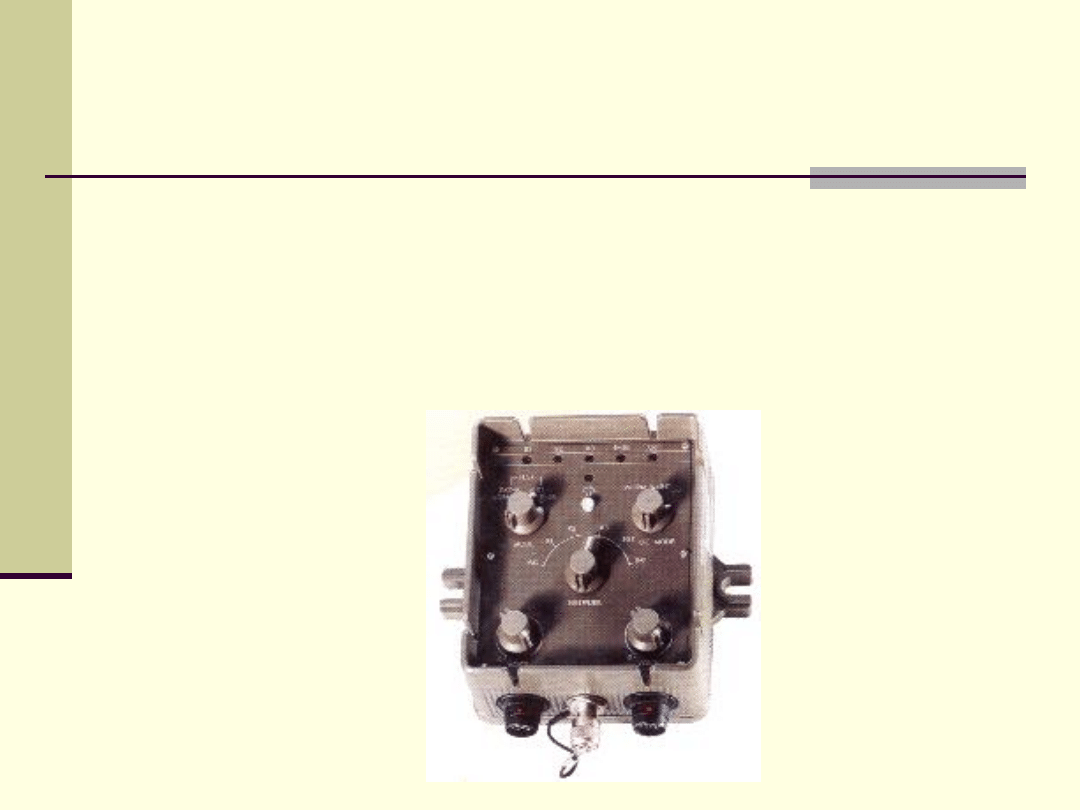

System interkomu cyfrowego – SOTAS – urządzenie sterujące dowódcy

Urządzenie jest podobne do Urządzenia Członka Załogi.
Dodatkowo zapewniono możliwość zarządzenia ciszy radiowej, zablokowania zewnętrznego
dostępu do radiostacji pokładowych i zarządzanie linią zewnętrzną.
Jest możliwość dokonania transferu informacji między dwoma wybranymi radiostacjami,
praca dupleksowa z wykorzystaniem radiostacji R1 i R2, możliwość podłączenia terminala
przez złącze V24/V28. Jeśli ww. dodatkowe właściwości nie są wymagane, USD może
być zastąpione przez UCZ.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS

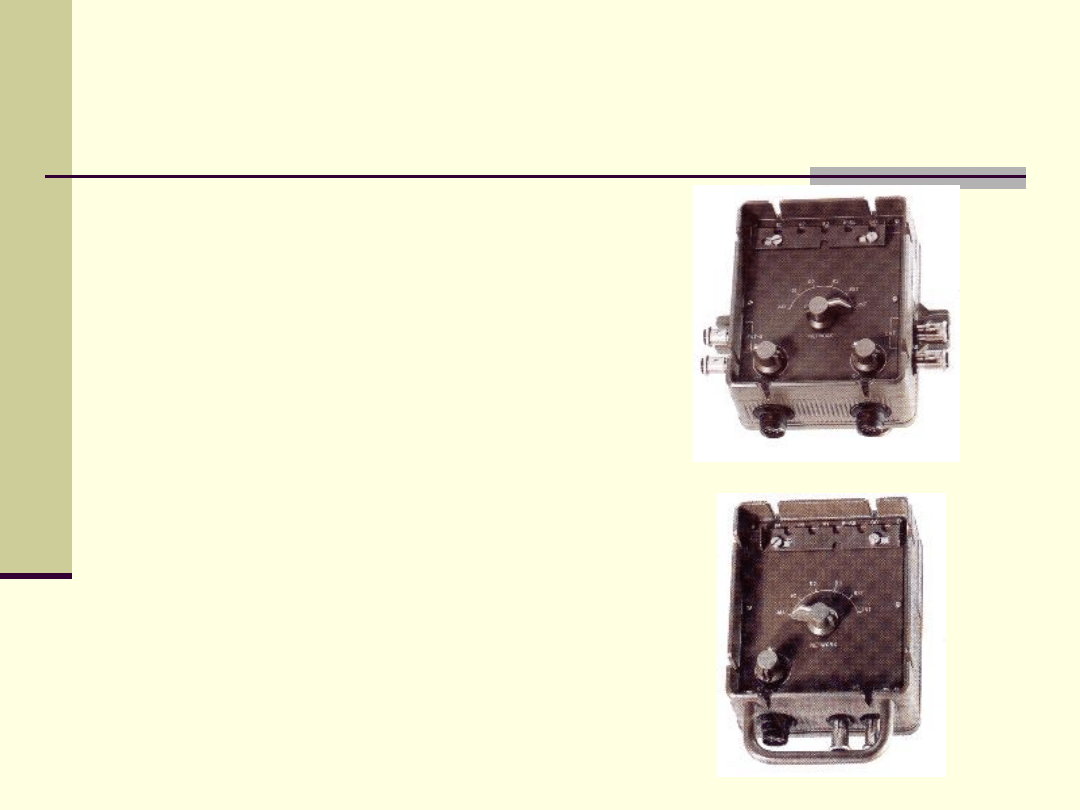

- urządzenie sterowania zewnętrznego, urządzenie zdalnego sterowania

USZ posiada właściwości wymienione
dla UCZ umożliwiając zewnętrznym
użytkownikom dostęp przewodowy
do radiostacji pokładowych,
interkomu czy linii zewnętrznych.

Umożliwia podłączenie się
przy wykorzystaniu kabla polowego
do CUP i wykorzystywanie urządzeń
pokładowych z odległości
max. 100m (kabel D10/W/D1/TT).

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS

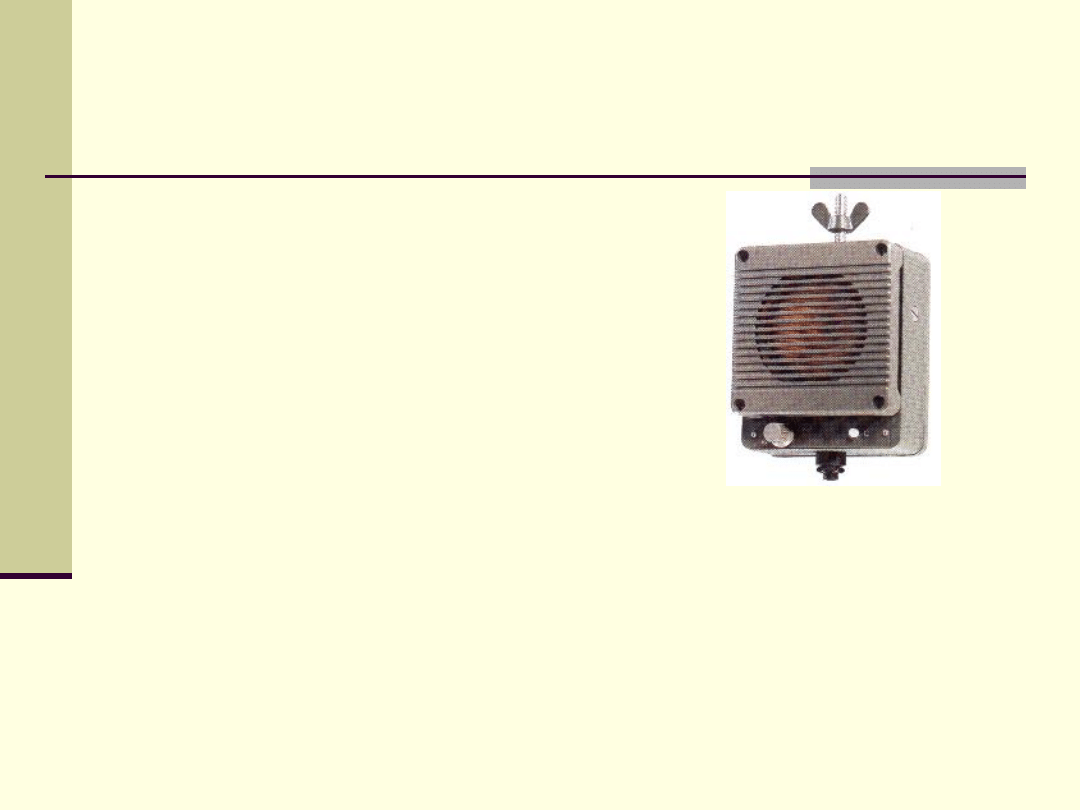

- urządzenie głośnomówiące, interfejs alarmów

Zapewnia możliwość prowadzenia
rozmowy dwukierunkowej. Zasilane jest
z systemu SOTAS i połączone ze wszystkimi
jego elementami funkcjonalnymi.
Dostęp do poszczególnych urządzeń
jest realizowany przy wykorzystaniu
przełącznika obwodów

Interfejs alarmów w CUP umożliwia wprowadzanie alarmów słyszalnych
w interkomie. Urządzenie akceptuje istniejące alarmy w zakresie słyszalnym
lub generuje własne sygnały w odpowiedzi na zmianę stanu przełączanych wejść.
Istnieje możliwość wykorzystania urządzeń syntezy mowy do przekazywania
alarmów mówionych.

background image

Urządzenia wspomagające pracę radiostacji

System interkomu cyfrowego – SOTAS - parametry

połączenia przewodem koncentrycznym sygnał
- zmodyfikowana DPSK,
-

głos - 64kb/s PCM, dupleks,

- sterowanie - 2x8kb/s, dupleks,

poziom:

1Vpp

interfejs załogi

sygnał:

- 300-3400Hz,

poziomy: - mikrofon - 2-40mVrms na 150om,

-

słuchawka - 0-25mW na 500om,

-

głośnik - 0,5Vrms na 50kom

interfejs zewnętrzny/kablowy:

sygnał:

- 300-3400Hz,

poziom:

- 0,5Vrms na 600om

sygnał dzwonienia

wejście:

- 16Vrms (15-60Hz)

wyjście:

- 110Vpp (31Hz), 20mA

zabezpieczenia

EMC - zgodnie z MIL-STD-461C

EMP - zgodnie z STANAG 4145 AEP 4


MTBF - zgodnie z MIL-HDBK 217 tj. >4000 godz. dla konfiguracji maksymalnej
i >6500 godz. dla konfiguracji typowej,
Zasilanie - 17 -

32V, średnie zużycie energii - 15W,

Temperatura pracy

– 40 … +65C


Wyszukiwarka

Podobne podstrony:
W4 Charakterystyka radiostacji pola walki i wozów bojowych
W4 Charakterystyka radiostacji pola walki i wozów bojowych
Podręcznik Radiostacje pola walki
Wyklad 04 2014 2015
Ekonomia ćwiczenia program PS1 2014 2015 (1)
(f) sprawozdanie do cw 3 (2014 2015) aa
Hm 2014 2015 INŻ KB VII Sprężone
Pr. KSPS BZ 2014-2015 (1), bezpieczeństwo wewnętrzne materiały, Program KSPS i materia+éy do zaj¦Ö¦ç
Podział na grupy konsultacyjne IPB 2014 2015 końcowy
Program projektu zintegrowanego s5 IPB BKiI 2014 2015
A-03 Komparator, Elektrotechnika AGH, Semestr V zimowy 2014-2015 - MODUŁ C, semestr V (moduł C), Pod
2Filtry analogowe, Elektrotechnika AGH, Semestr V zimowy 2014-2015 - MODUŁ C, semestr V (moduł C), T
Fuzje i przejęcia - wykłady, WZR UG ZARZĄDZANIE - ZMP I STOPIEŃ, V SEMESTR (zimowy) 2014-2015, FUZJE
Zadania jednostka budżetowa cz. 2, Finanse i Rachunkowość UMCS III rok I stopień, FIR I sem - WY Rac
nop 2014 2015, Ekonomia, 3 semestr inne, NOP, ćwiczenia
PIELĘGNIARSTWO CHIRURGICZNE 2014 2015
PIELĘGNIARSTWO CHIRURGICZNE 2014 2015

więcej podobnych podstron
