Instrukcja montażu

kabiny prysznicowej

MEWA

8203

Dziękujemy za zakup

Proszę zapoznać się z instrukcją przed użyciem

www.consalnet.pl

e-mail: [e-mail]

tel. [phone], fax. [phone]

2

INSTRUKCJA MONTAŻU KABINY MEWA

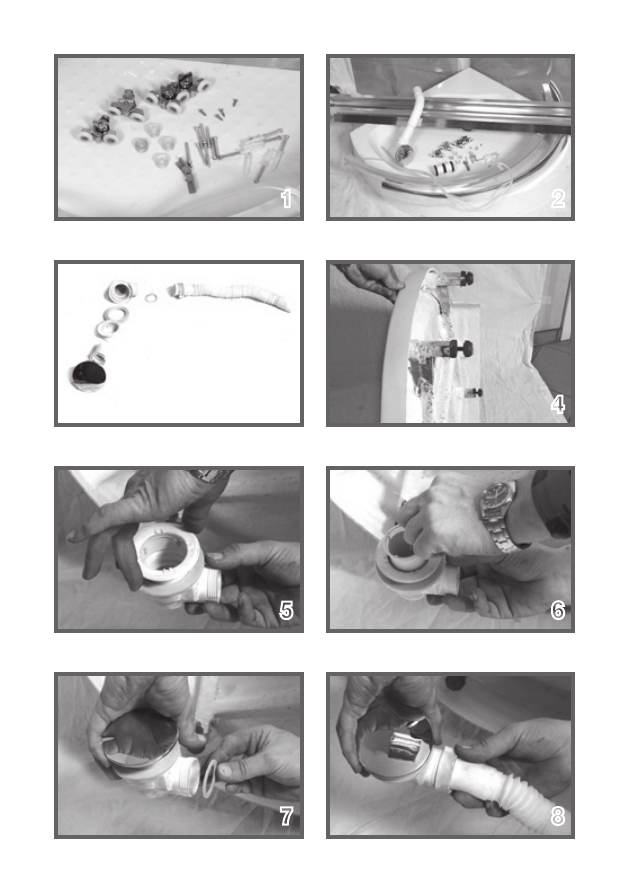

1. Elementy, które wchodzą w skład zestawu (fot. 1, 2).

2. Kabina posiada nóżki regulowane, które należy ustawić po zmontowaniu

kabiny (fot. 3).

3. Zamontuj syfon według następujących wskazówek (fot. 4, 5, 6, 7, 8):

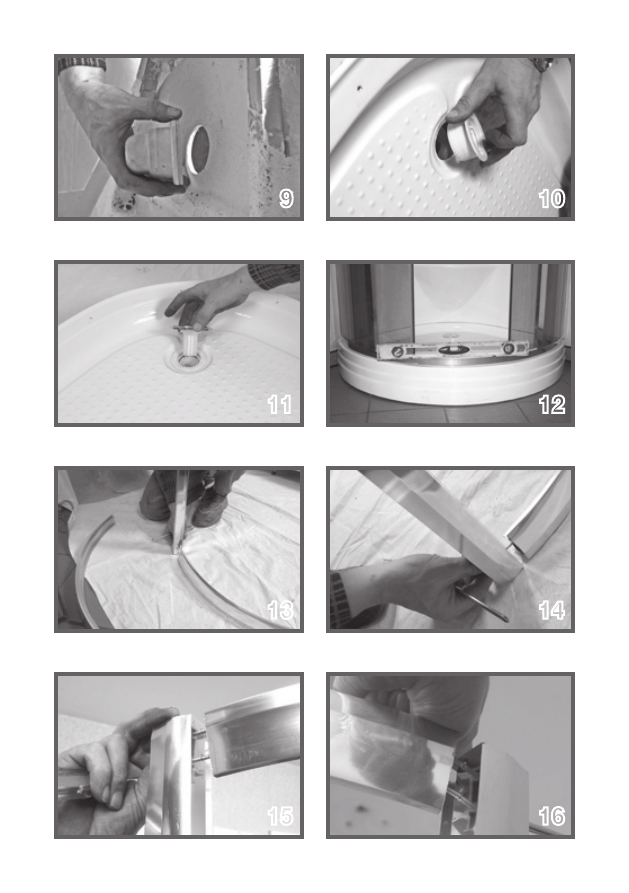

– do korpusu syfonu włóż uszczelkę i skręć z obu stron brodzika (fot. 9),

– zamontuj odstojnik (fot. 10),

– nałóż na otwór zaślepkę (fot. 11).

– ustaw poziom brodzika, a następnie wlej wodę i sprawdź czy zejdzie –

– przez odpływ i nigdzie nie przecieka. (fot. 12).

4. Skręć stelaż za pomocą 8 śrubek:

– skręć boczne profile z profilem dolnym (fot. 13, 14),

– skręć boczne profile z profilem górnym (fot. 15, 16),

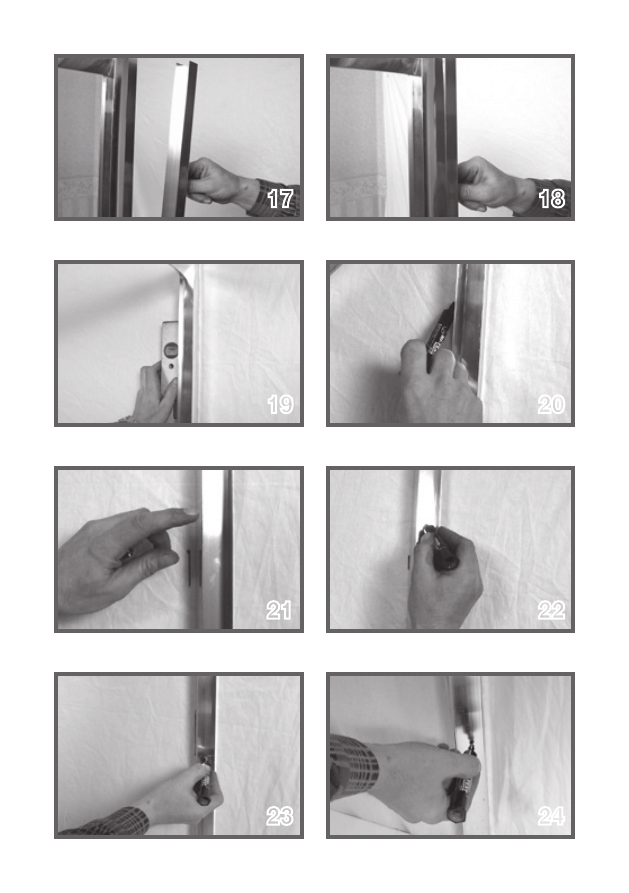

– włóż listwę montażową w prowadnicę (fot. 17, 18).

5. Przyłóż profil do ściany, wypoziomuj i zaznacz punkty w których nawiercisz

ścianę (fot. 19, 20, 21, 22, 23, 24).

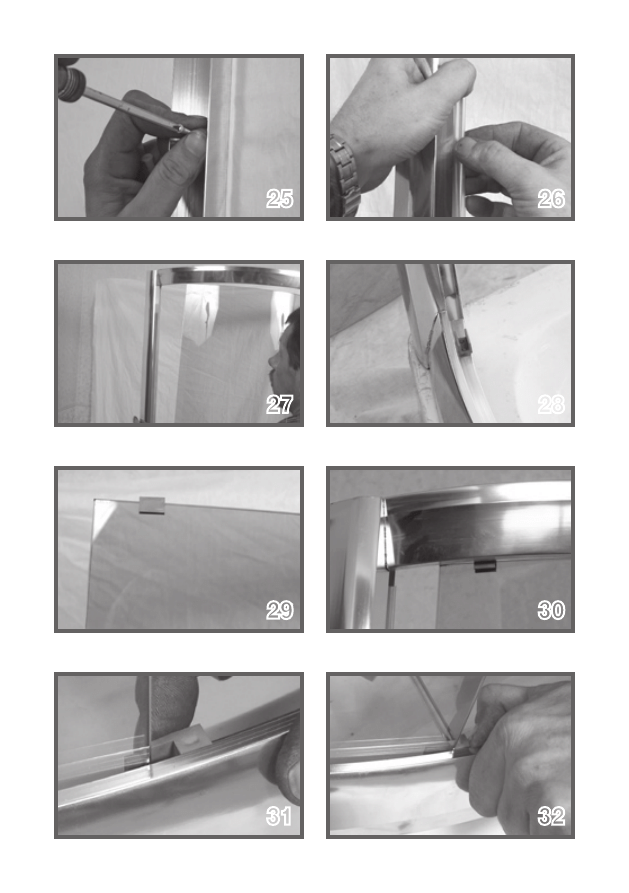

6. Z każdej strony nawierć 3 otwory za pomocą wiertła Ø4 do ściany i Ø6 do

betonu (fot. 25).

7. Zamontuj ściankę boczną:

– włóż uszczelka do profilu (fot. 26),

– włóż ściankę w profil (fot. 27),

8. Zainstaluj prowadnice stabilizujące ściankę boczną przez nałożenie

prowadnic na szybę i na profil. Prowadnice zainstaluj na górze i dole ścianki

bocznej (fot. 28, 29).

9. Włóż ściankę boczna w prowadnice przez docisk (fot. 30).

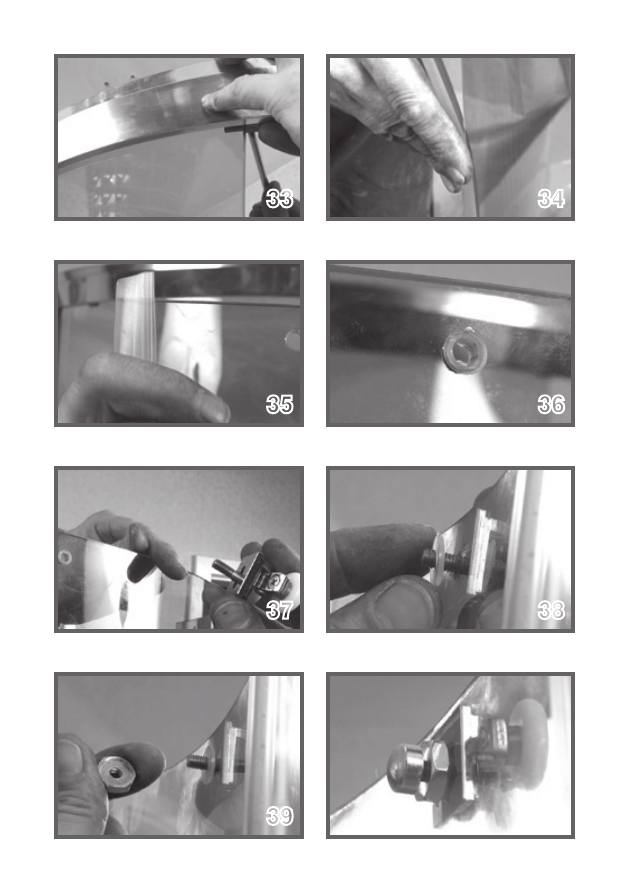

10. Zamontuj blokady. W tym celu nawierć profil dolny i górny a następnie

przykręć dwie blokady (fot. 31, 32, 33).

11. Przygotuj szybę boczną do instalacji przez montaż uszczelki (fot. 34, 35).

12. Zainstaluj rolkę prowadzącą drzwi:

– włóż tuleje plastikową w otwór w drzwiach (fot. 36,

– zamontuj rolkę jezdną w otworze (fot. 37),

– załóż podkładkę plastikową i przykręć kluczem płaskim 14 (fot. 38, 39)

– nakręć zaślepką na gwint (40).

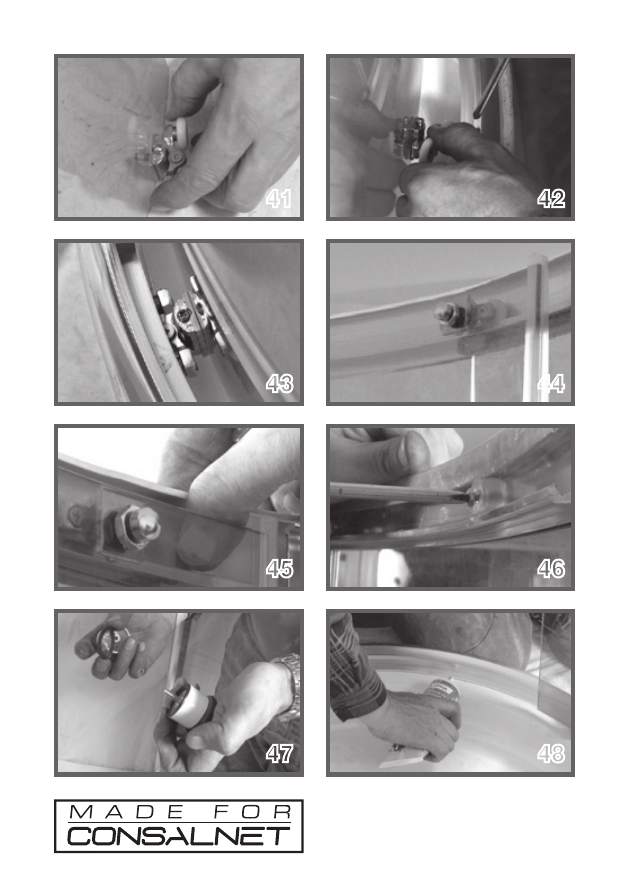

13. Zamontuj szybę przesuwną:

– załóż rolki na profile (fot. 41, 42, 43, 44),

– zainstaluj ograniczniki drzwi – zaznacz miejsce, do którego mają

dochodzić drzwi przesuwne przykręć ograniczniki, następnie przesuń drzwi

w drugą stronę i powtórz (fot. 45, 46)

14. Zamontuj uchwyt do drzwi przesuwnych – skręć z sobą dwa elementy

uchwytu po obu stronach drzwi, w miejscu, gdzie znajduje się odpowiedni

otwór (fot. 47)

15. Uszczelnij za pomocą silikonu profil dolny na złączeniu z brodzikiem (fot.

48).

3

1

3

5

7

2

4

6

8

4

9

11

13

15

10

12

14

16

5

17

19

21

23

18

20

22

24

6

25

27

29

31

26

28

30

32

7

33

35

37

39

34

36

38

40

8

41

43

45

47

42

44

46

48
