dessen Zustand (an oder aus) und über
die Versorgungsspannung. Betätigt man
den ‘Auto’-Knopf, so wird automatisch
immer um einen Kanal weitergeschaltet.
Das Zeitintervall kann hierbei im Bereich
von 0,1 s bis 1 s gewählt werden.

Anwendungen

Neben der Anwendung, die wählbar
an einem von acht Kanälen eine Span-
nung ausgibt, läßt sich die Schaltung
auch umgekehrt betreiben. Die acht
Ausgänge sind dann Eingänge, die
jeweils daran angelegte Spannung auf
den ‘COM’-Anschluß durchschalten.

Die Spannungen dürfen in diesem Fall
natürlich nicht größer als die Versor-
gungsspannung sein. Sie sollten also in
einem Bereich von 0 V bis 10 V liegen.
Mac-User sollten wegen der geringeren
Spannung der seriellen Schnittstellen
am Mac für D1 eine Schottky-Diode
und für R3 und R4 besser 100-k

Ω

-Wider-

stände einsetzen.

(982042)

X-8 - 6/98 Elektor

EXTRA

———————————————————— PC-P

LUS

START

INIT

RTS = H

SEND 0

SEND 0

until

Q1 = Q2 = Q3= 0

CONTROL

LOAD

CTS

= LOW

?

982042 - 13

N

Y

all channels OFF

binary 0 on TXD

carry arrived?

channel 0 selected

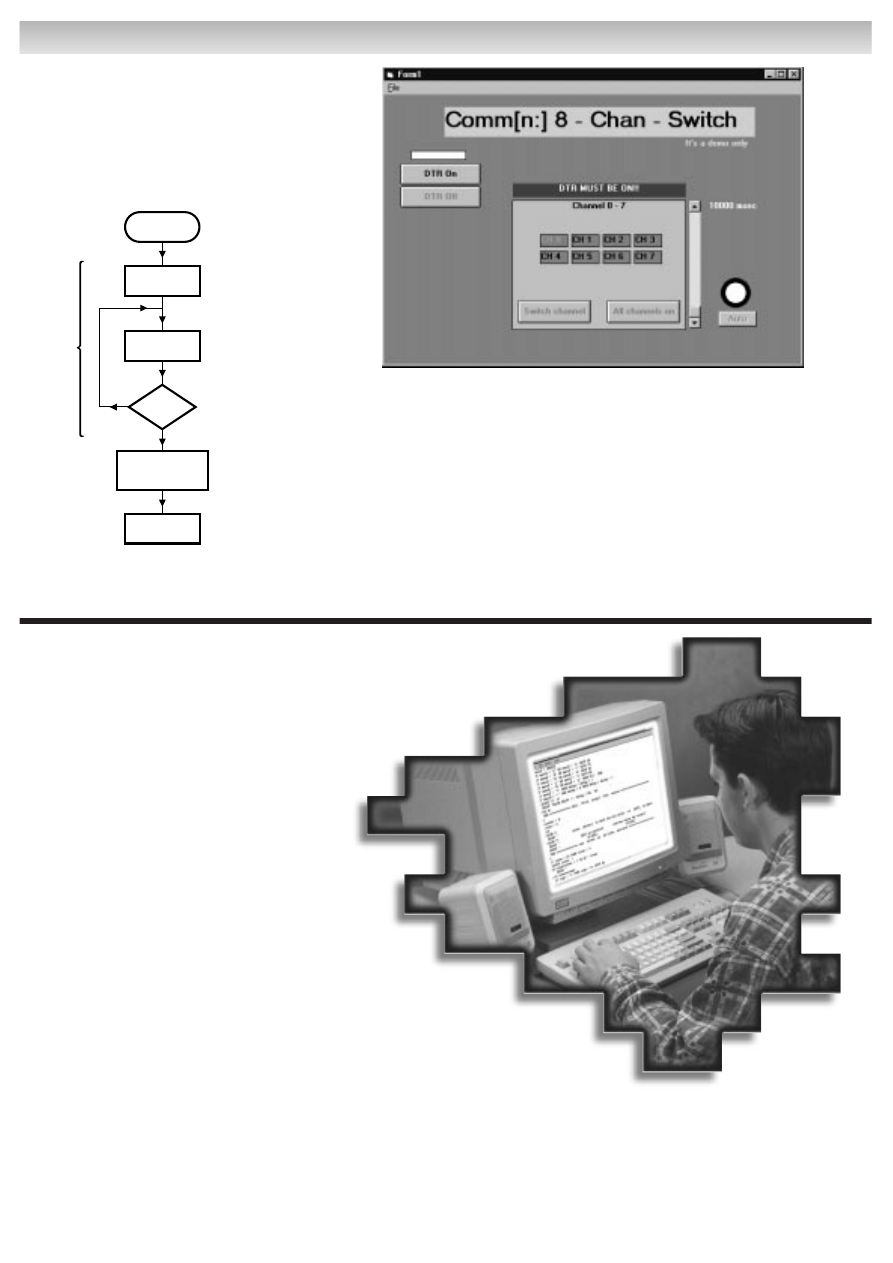

Bild 4. Flußdiagramm des VB3-Programms, das
für die Schaltung entworfen wurde.

Bild 5. Das sogenannte ‘user interface’ besteht aus einem Fenster mit Knöpfen, die volle
Kontrolle über die Schaltung geben und außerdem noch nützliche Status-Informationen
anzeigen.
