F

irma SONEL S.A. jest znanym pro-
ducentem wysokiej jakości przyrzą-

dów pomiarowych dla energetyki i te-
lekomunikacji. W tym roku pojawił się
pierwszy polski miernik wielofunkcyj-
ny, rozszerzający bogatą ofertę firmy.

Cyfrowy miernik MPI-510 jest wie-

lofunkcyjnym przyrządem przezna-
czonym do pomiarów impedancji pę-
tli zwarcia, rezystancji uziemień, para-
metrów wyłączników RCD, rezystan-
cji izolacji, niskona-
pięciowego pomiaru
małych rezystancji,
w tym ciągłości połą-
czeń ochronnych prą-
dem 200 mA, pomia-
rów i rejestracji pa-
rametrów sieci oraz
sprawdzania kolejno-
ści faz.

MPI-510 jest niewielkim i poręcz-

nym przyrządem. Ma małą masę (ok.
2,5 kg z bateriami), dzięki czemu długo-
trwałe pomiary nie powodują zmęcze-
nia użytkownika. Przyrząd przystoso-
wany jest do pracy w trudnych warun-
kach środowiskowych. Obudowa wy-
konana jest w stopniu ochrony IP54.
Ponadto jest wytrzymała na uszkodze-
nia mechaniczne oraz zamykana od
góry uszczelnioną pokrywą. Zasilanie
stanowią baterie R14 (5 sztuk). Miernik
na bieżąco monitoruje stan naładowa-
nia baterii, a nieużywany przez 2 minu-
ty automatycznie się wyłącza.

Wszystkie funkcje miernika kontro-

lowane są przez mikroprocesor. Przed
pomiarem sprawdza on, czy warunki
panujące w badanej instalacji pozwa-
lają na wykonanie pomiaru. Również
cykl pomiarowy nadzorowany jest
przez procesor. Wszelkie wyniki, infor-
macje, ostrzeżenia i błędy pokazywane
są na dużym i czytelnym wyświetlaczu
alfanumerycznym, który może zostać

podświetlony. Funkcje pomiarowe wy-
biera się za pomocą dużego przełączni-
ka obrotowego, a są to:

pomiary parametrów pętli zwarcia

Przyrząd umożliwia dokonanie po-

miaru impedancji pętli zwarcia w sie-
ciach o napięciach znamionowych:
115 V/200 V i 230 V/400 V oraz o czę-
stotliwościach 45...65 Hz. Pomiar im-
pedancji możliwy jest zarówno w ob-
wodzie L-PE, L-N, jak i L-L, a wykony-

wany prądem rzędu 23 A przy 230 V
(maksymalnie 44 A przy 440 V). Mier-
nik automatycznie oblicza spodziewa-
ny prąd zwarcia, rozróżniając napięcie
fazowe lub międzyfazowe. Na wyświe-
tlaczu podawane są wyniki impedan-
cji pętli zwarcia, prądu zwarcia, składo-
wej rezystancyjnej, reaktancyjnej oraz
napięcia i częstotliwości w chwili po-
miaru. Pomiar może zostać wyzwolo-
ny ręcznie przyciskiem START lub au-
tomatycznie, w momencie podłącze-
nia końcówek pomiarowych sprawnej
do instalacji. Tryb wyzwalania określa
się w MENU. Bardzo przydatną funk-
cją przyrządu jest pomiar impedancji
pętli zwarcia prądem 15 mA w obwo-
dzie L-PE, z rozdzielczością do 0,01

Ω,

w instalacjach zabezpieczonych wyłącz-
nikami RCD bez ich wyzwalania.

badanie wyłączników różnicowo-

prądowych typu AC, A i B
MPI-510 jako jeden z nielicznych

mierników na polskim rynku umożli-
wia pomiar parametrów RCD wszyst-

kich typów, tj. AC – kształt przebiegu
wymuszanego prądu upływu sinuso-
idalny (start od zbocza narastającego
lub opadającego), A – jednokierunkowy
pulsujący (dodatni lub ujemny), B – jed-
nokierunkowy pulsujący z podkładem
prądu stałego (dodatni i ujemny), sta-
ły (dodatni i ujemny). Badanie można
przeprowadzić dla wszystkich wyłącz-
ników różnicowoprądowych dostęp-
nych na rynku: od 10 mA do 1000 mA,
zwykłych i selektywnych. We wszyst-
kich przypadkach możliwy jest pomiar
prądu i czasu zadziałania zabezpiecze-
nia oraz dodatkowo napięcia dotyko-
wego i rezystancji uziemienia. Ciekawą
funkcją jest automatyczny pomiar cza-
su i prądu zadziałania wyłącznika różni-
cowoprądowego, a także napięcia doty-
kowego i rezystancji uziemienia. W try-
bie tym nie ma potrzeby każdorazowe-
go wyzwalania pomiaru, a rola wykonu-
jącego pomiar sprowadza się do zainicjo-
wania pomiaru i włączania wyłącznika
po każdym jego zadziałaniu. Zakres wy-
konywanych pomiarów ustala użytkow-
nik w MENU.

pomiar rezystancji izolacji

Kolejną funkcją przyrządu jest po-

miar rezystancji izolacji. Pomiaru moż-
na dokonać przy jednym z trzech na-
pięć: 250 V, 500 V i 1000 V. Miernik mie-
rzy rezystancję izolacji podając na bada-
ny obiekt napięcie pomiarowe i mierząc
przepływający przez niego prąd. Przy
obliczaniu wartości rezystancji izolacji
miernik korzysta z tech-
nicznej metody pomia-
ru rezystancji (R

X

= U/I).

Dużą zaletą, wpływającą
na bezpieczeństwo użyt-
kownika, jest automatycz-
ne rozładowanie mierzo-
nego obiektu przez we-
wnętrzną rezystancję, po
zakończeniu lub przerwa-

niu pomiaru. Zakres pomiarowy wyno-
si do 3 G

Ω. Pomiary izolacji można wy-

konywać pojedynczo lub automatycz-
nie. MPI-510 ma możliwość współpracy
z unikalnym adapterem ARK-5p. Jest to
niewielka przystawka, której zadaniem
jest automatyczne przełączanie kolej-
nych obwodów pomiarowych (L1-L2,
L1-L3, itp.). Możliwy jest wówczas po-
miar rezystancji izolacji między wszyst-
kimi parami żył w kablach energetycz-
nych trzy-, cztero-, i pięciożyłowych. Po-
miar sprowadza się do podłączenia kom-
pletu przewodów pomiarowych do ba-
danego kabla i zainicjowania pomia-
ru. Wszelkich niezbędnych przełączeń
dokona sam przyrząd współpracujący
z adapterem. Po wykonaniu pomiarów,
kabel jest rozładowywany, a kolejne wy-
niki są automatycznie zapisywane do
pamięci przyrządu.

pomiar rezystancji uziemienia

Do pomiaru rezystancji uziemie-

nia przyrządem MPI-510 stosuje się
pomocnicze źródło napięcia umożli-
wiające wytworzenie prądu pomiaro-
wego. Do tego celu wykorzystuje się

miernik parametrów
instalacji MPI-510

mgr inż. Marcin Szkudniewski – SONEL S.A.

Fo

t.

1

M

ie

rn

ik M

P

I-

5

10

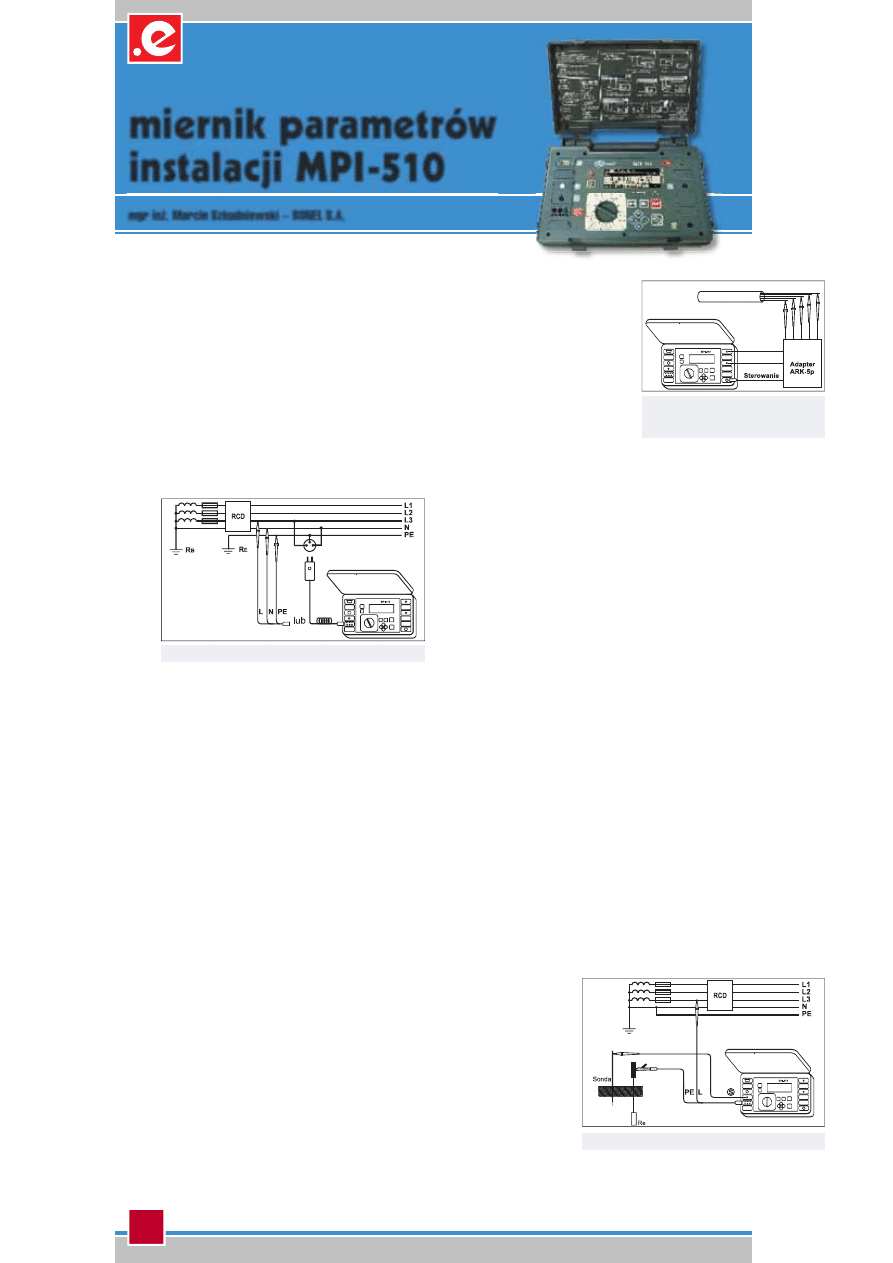

Rys. 1 Pomiar impedancji pętli zwarcia w obwodzie L-PE

Rys. 2 Automatyczny pomiar rezy-

stancji izolacji kabli energe-
tycznych

Rys. 3 Pomiar rezystancji uziemienia

w w w . e l e k t r o . i n f o . p l

n r 9 / 2 0 0 4

61

przewód fazowy sieci. Jednak taki po-
miar obarczony jest błędem wynikają-
cym z dodania do wartości rezystancji
uziemienia rezystancji przewodu fazo-
wego, uziemienia roboczego i transfor-
matora. Aby temu zapobiec, w przyrzą-
dzie zastosowano nowatorską metodę,
która eliminuje wpływ niechcianych
rezystancji. Do pomiaru wykorzystuje
się dodatkową elektrodę (tzw. napięcio-
wą) wbijaną w grunt (do ziemi odniesie-
nia) i podłączoną do miernika. Dzięki
temu możliwy jest pomiar rezystancji
tylko badanego uziemienia.

niskonapięciowy pomiar rezy-

stancji połączeń wyrównaw-
czych i ochronnych
Oprócz badania rezystancji izolacji,

MPI-510 umożliwia niskonapięciowy po-
miar małych rezystancji. Przed wykona-
niem badania, należy zewrzeć końców-
ki pomiarowe i przeprowadzić zerowa-
nie rezystancji przewodów. Po tej opera-
cji miernik zapamięta rezystancję prze-
wodów pomiarowych i automatycznie
będzie ją kompensował. Rezystancję
można mierzyć małym prądem 10 mA
z sygnalizacją akustyczną (badanie cią-
głości obwodów) oraz prądem 200 mA
w dwóch kierunkach (pomiar ciągło-
ści przewodu ochronnego). Napięcie na
otwartych zaciskach mieści się w grani-
cach 4...8 V (w zależności od stanu bate-
rii). Jako wynik główny wyświetlana jest
wartość średnia, a rezystancja zmierzo-

na dla poszczególnych kierunków wy-
świetlona jest na polu wyników uzu-
pełniających.

sprawdzenie poprawności wy-

konania połączeń przewodu
ochronnego
Za pomocą przyrządu można spraw-

dzić, czy napięcie pomiędzy elektrodą
dotykową umieszczoną w mierniku
a przewodem ochronnym PE przekra-
cza 50 V. Funkcja ta jest dostępna pod-
czas badania wyłączników różnicowo-
prądowych oraz pętli zwarcia w obwo-
dzie L-PE. Wynik można odczytać z wy-
świetlacza po dotknięciu elektrody doty-
kowej i odczekaniu około 1 sekundy. Je-
żeli napięcie na przewodzie ochronnym
jest większe od 50 V, na wyświetlaczu
pojawi się napis PE (błąd w instalacji)
i generowany jest ciągły sygnał dźwię-
kowy. W takim przypadku należy na-
tychmiast przerwać pomiary i usunąć
błąd w instalacji.

pomiar oraz rejestracja napięcia,

prądu przemiennego, częstotli-
wości i mocy czynnej
Miernik MPI-510 umożliwia rejestra-

cję napięcia i częstotliwości sieci przez
odbiornik. Na podstawie pomiarów wy-
licza też moc czynną. Przed rejestracją
należy w MENU określić napięcie nomi-
nalne sieci i parametry do rejestracji. Do
pomiaru prądu potrzebne są dodatkowo
cęgi prądowe, które podłącza się do spe-
cjalnego złącza w mierniku.

Podczas dłuższych reje-

stracji miernik oszczędza
baterie przechodząc w stan
uśpienia. Aby obejrzeć ak-
tualne i statystyczne wyni-
ki rejestracji, należy go „wy-
budzić” z tego stanu przez
naciśnięcie dowolnego kla-
wisza z wyjątkiem przyci-
sku włączania. Dane są zapisywane
w pamięci, która jest niezależna od pa-
mięci innych trybów pomiarowych. Po-
zostałe wyniki pomiarów można rów-
nież zapisać w celu dalszej obróbki da-
nych. Przyrząd posiada pamięć 10 000
pojedynczych wyników pomiaru z moż-
liwością przesłania ich do komputera PC
przez łącze RS-232C. Dane można wpi-
sywać ręcznie lub skorzystać z automa-
tycznego wpisu do pamięci.

Miernik w standardowym wyposaże-

niu posiada komplet przewodów pomia-
rowych: do badania rezystancji izolacji,
wielowtyk z wyprowadzonymi trzema
przewodami pomiarowymi do pomia-
ru pętli zwarcia w instalacjach i urzą-
dzeniach, oryginalny przewód zakoń-
czony wtykiem sieciowym z przyci-
skami do wyzwalania pomiaru i wpi-
sywania wyniku pomiaru do pamięci
oraz krokodylki. Wszystkie te akcesoria
wraz z miernikiem znajdują się w solid-
nym i poręcznym futerale. Dodatkowe
wyposażenie miernika stanowi interfejs
Opto-RS do transmisji szeregowej oraz

program komputerowy „SONEL PE” do
tworzenia protokołów pomiarowych.
Analogicznie jak inne produkowane
przez SONEL S.A. przyrządy pomiaro-
we, również MPI-510 posiada trzyletnią
gwarancję. W artykule skrótowo omó-
wiono podstawowe funkcje przyrzą-
du MPI-510. Przemyślana, nowoczesna
konstrukcja oraz bardzo dobre parame-
try metrologiczne w połączeniu z ergo-
nomiczną obsługą i bogatym wyborem
solidnych akcesoriów pomiarowych
powodują, że przyrząd MPI-510 jest bar-
dzo ciekawą propozycją dla osób wyko-
nujących badania kontrolno-pomiaro-
we w energetyce, a praca z tym mier-
nikiem daje użytkownikowi prawdzi-
wą satysfakcję.

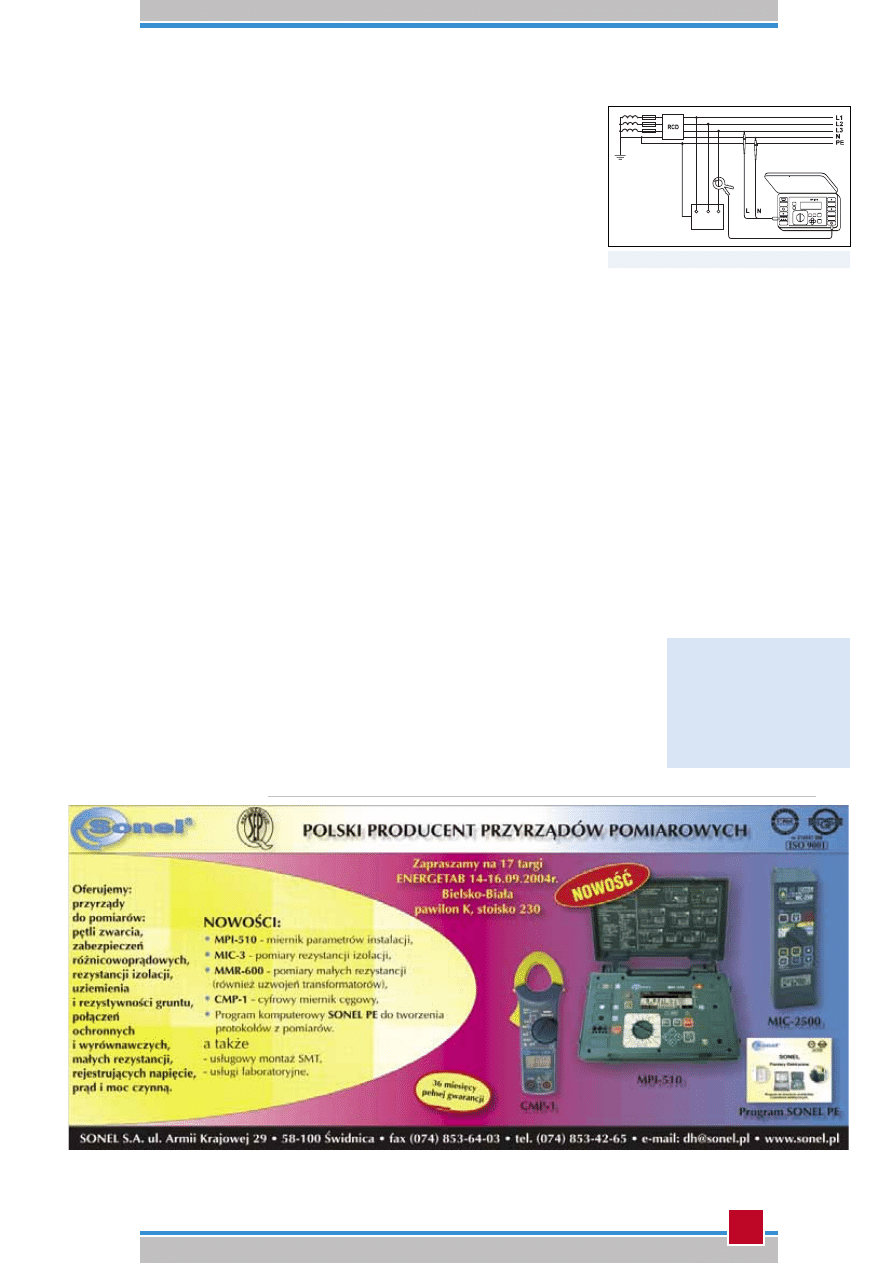

Rys. 4 Rejestracja parametrów odbiornika
