KAMERA KOLOROWA
DZIEŃ & NOC
1/3 ‘’ 230 V AC

1090/215

LBT9227

Ostrzeżenia dotyczące użytkowania

• Przed dokonaniem jakichkolwiek czynności

czyszczenia lub konserwacji odłączyć urządzenie od
sieci zasilania elektrycznego. Nie używać produktów
typu „spray” do czyszczenia urządzenia.

• Nie

dotykać powierzchni przetwornika kamery jeśli

nastąpi przypadkowe dotkniecie, przetwornik należy
oczyścić miękkim suknem, zamoczonym w alkoholu.

• Sprawdzać, czy temperatura pracy jest

w przewidzianym zakresie i czy otoczenie nie jest
zbyt wilgotne.

• W przypadku uszkodzenia lub złego funkcjonowania

odłączyć zasilanie przy pomocy wyłącznika
głównego.

• Naprawy

dokonywać tylko w punktach serwisowych.

Właściwości techniczne

Typ przetwornika

CCD 1/3’’

Czujnik

3,64X4,82mm
512 (poz.) x 582 (pion.) pixeli

System skanowania

2:1 z przeplotem PAL. V:50Hz,
H:15.625 kHz

Synchronizacja

Line Lock

Wyjście video

Wyjście 1 Vpp, 75 Ohm

Przyłącze obiektywu

Typu „C” i „CS”

Rozdzielczość

400 linii poziomych

Podczerwień dł. fali

880-940nm

Elektroniczna
migawka (AES)

Do 1/100 000 sekundy liniowo
wyłączalna ON/OFF

Kompensacja światła
z tła (BLC)

Wyłączalna ON/OFF

Kontrola
wzmocnienia (AGC)

Wyłączalne ON/OFF

Auto-irys

DC / Video przełączalny

Bilans bieli

Automatyczny

Luminancja
minimalna

1 lux

Wsp. sygnał/szum

50 dB

Zasilanie

230 V

∼

Pobór mocy

3,5 W (maks.)

Temp. pracy/przech.

-10

÷45

O

C / 30

÷60

O

C

Wymiary

128,5(dł)x53(wys)x58,5 (sz) mm

Ciężar

500 g (maks.)

Wyposażenie w akcesoria

• Złącze BNC
• Klucz imbusowy, sześciokątny
• Adapter

przyłącza „C” - „CS”

• Złącze Auto Iris 4 stykowe

Zasady instalowania i okablowania

™

Nie instalować kamery w miejscu narażonym na

deszcz lub wilgoć. W takich przypadkach
zastosować odpowiednie obudowy
(w przypadku stosowania urządzeń MIWI-URMET
lub URMET-SIDELTRONIC z serii 1090,
odpowiednimi obudowami są modele 1090/819
1090/820, 1090/821 i 1090/822
w zależności od potrzeb).

™

Unikać wystawiania obiektywu na bezpośrednie

działania promieni słonecznych, filmowany
przedmiot nie powinien być ustawiony pod światło.

™

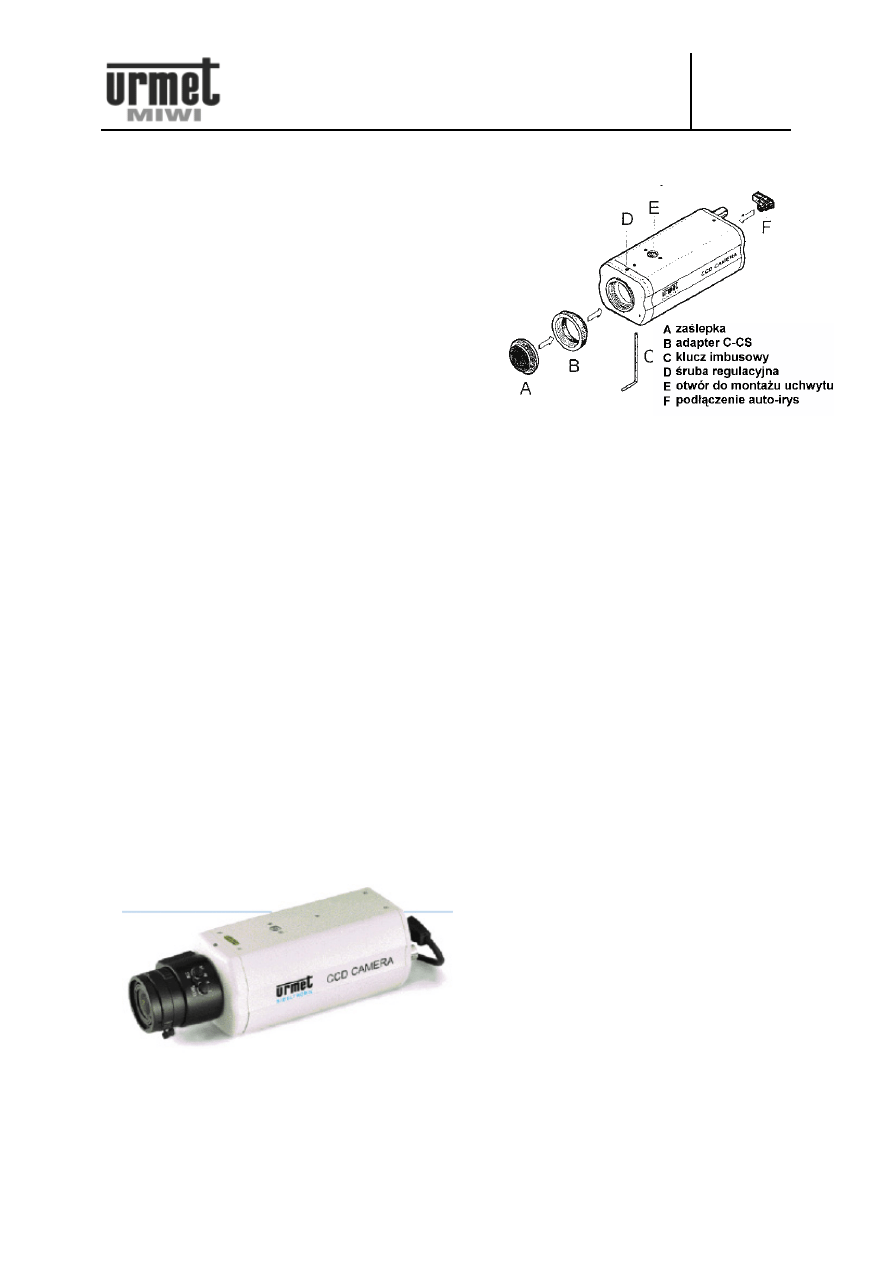

Jeśli obiektyw jest typu „C”, wstawić pomiędzy

obiektyw i kamerę adapter, będący na wyposażeniu.

™

Jeśli nie jesteśmy w stanie wyregulować dokładnie

ostrości poprzez regulację w obiektywie, należy
zrobić co następuje:

¾

Dokręcić dobrze obiektyw do kamery.

¾

Poluzować śruby imbusowe pierścienia do

którego przykręcony jest obiektyw (patrz rysunek
powyżej)
¾

Ustawić obiektyw na maksymalne otwarcie

i

na nieskończoność.
¾

Ustawić obserwowany kamerą przedmiot w

odległości 20 m. lub dalej i wyregulować
(odkręcając lub

wkręcając) pierścień do

montażu obiektywu do momentu uzyskania
ostrego wizerunku przedmiotu po czym zablokować
pierścień śrubami imbusowymi.

™

W przypadku otoczenia o znacznych zmianach w

oświetleniu należy zastosować obiektyw z Auto-Iris.

™

Przed podłączeniem urządzenia do sieci zasilającej

upewnić się, czy dane znamionowe odpowiadają
parametrom sieci zasilającej

™

Dobrze jest przewidzieć na zasilaniu wyłącznik

zabezpieczający

™

KAMERA MUSI BYC UZIEMIONA. Przewody

zasilania sieciowego musza być połączone zgodnie
z następującymi kolorami

:

ZIELONO-ZÓŁTY Ziemia
NIEBIESKI

Zero

BRĄZOWY

Faza

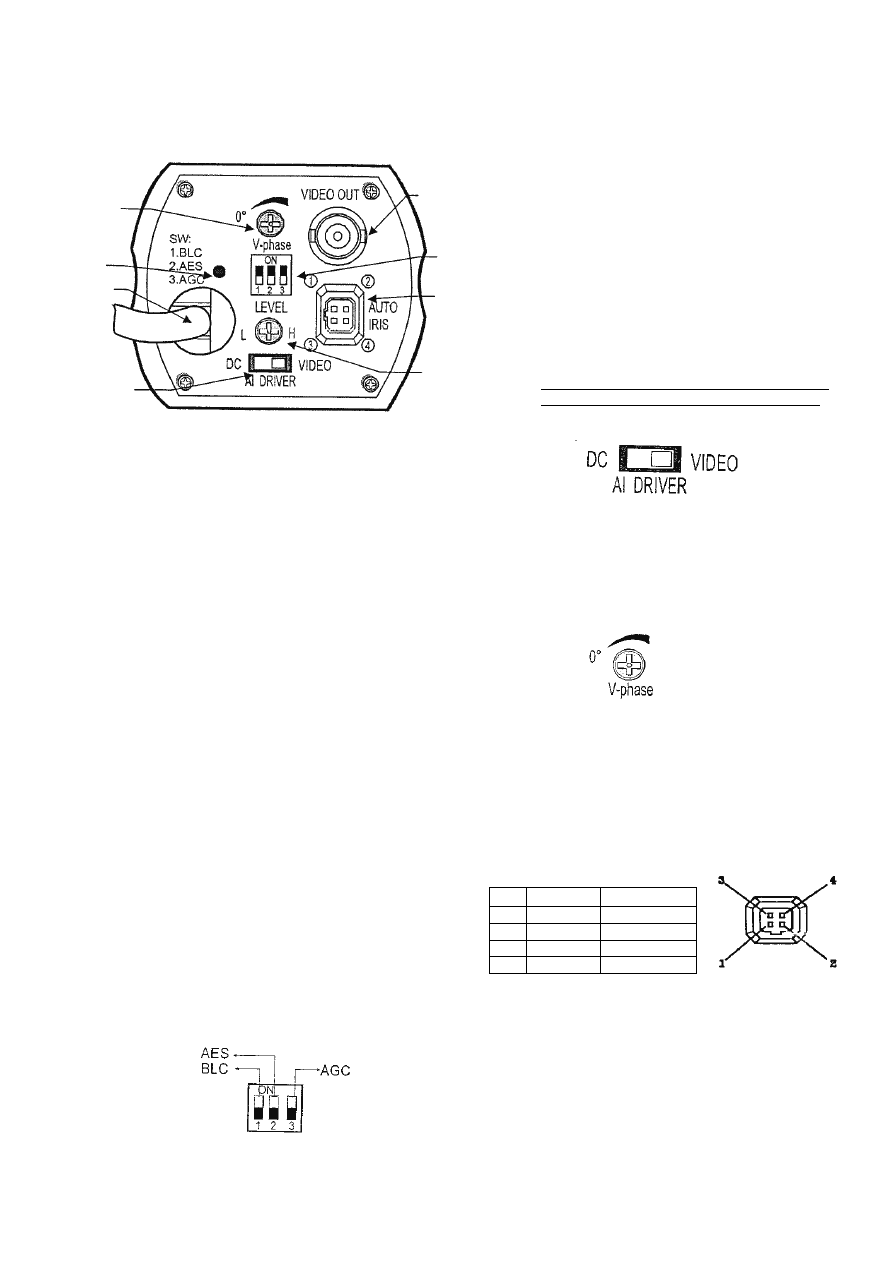

Stosowanie nastaw i sterowań

Rysunek 1

1. Sterowanie elektroniczną migawką: ustawienie

przełącznika „dip-switch” 2 (AES) w pozycję ON
powoduje załączenie elektronicznej migawki która
będzie automatycznie regulowała migawkę w
zakresie od 1/50 do 1/100000 sekundy w
zależności od warunków oświetleniowych.
Ustawienie w/w przełącznika w pozycję OFF
powoduje wyłączenie automatycznego sterowania
migawki przy czym czas skanowania stały 1/50 s.
UWAGA: Automatyczna migawka pracuje na
zmienne warunki oświetleniowe w nie dużym
zakresie. W przypadku znacznych wahań
oświetlenia stosować obiektywy z Auto-irys.

2. Kompensacja światła z tła: ustawienie przełącznika

„dip-switch” 1. BLC w pozycję ON powoduje
załączenie kompensacji światła z tła. Kompensacja
powinna eliminować lub osłabiać zjawisko jakie
powstaje w sytuacji w której obiekt ujmowany pod
silne światło staje się zacieniony i słabo widoczny w
stosunku do reszty obrazu.

UWAGA: W przypadku stosowania obiektywu z Auto-
irys, przełączniki typu „dip-switch” dotyczący AES
(atomatyczynej migawki), zaleca się aby były ustawione
w pozycje OFF.

3. W przypadku w którym automatyczne wzmocnienie

sygnału video powinno być wyłączone, należy
ustawić przełącznik „dip-switch” 3 (AGC) w pozycję
OFF. Jeżeli nie występuje wyraźna potrzeba
wyłączenia AGC standardowo przełącznik ten
należy ustawiać w pozycję ON.

Rysunek 2

4.

Sterowanie Auto-irys: ustawiając przełącznik

wyboru Auto-irys można wybrać dwa typy
obiektywów:

4.1.

Obiektywy DC driver (bez wzmacniacza):

ustawić przełącznik Auto-iris w pozycję DC; w
przypadku, gdy nie uzyskujemy obrazu jasnego i
czystego, możemy użyć regulacji LEVEL na
kamerze (regulacja ilości światła).

4.2. Obiektywy VIDEO driver (ze wzmacniaczem):

ustawić przełącznik Auto-iris w pozycję VIDEO;
w przypadku, gdy nie uzyskujemy obrazu
jasnego i czystego możemy użyć regulacji
LEVEL(jak wyżej) i ALC (kontrast) obiektywu.
Uwaga: Zwykle regulacje te są już wykonane
przez producenta i nie powinny być zmieniane.

Rysunek 3

5. Synchronizacja sygnału video: kamera 1090/223

jest synchronizowana siecią, co jest ważne dla
urządzeń które pracują na zasadzie przełączania
obrazów z kamer.
Dokładniejszą regulację fazy dokonujemy
potencjometrem
V PHASE.

Rysunek 4

Funkcja Dzień & Noc

W przypadku gdy poziom oświetlenia jest zbyt mały,
istnieje możliwość podświetlenia obrazu reflektorem
podczerwieni. Kamera automatycznie przełączy się w
tryb czarno-biały.

Złącze Auto-Iris

Określenie styków złącza Auto-Iris

Video

DC

1

+12V

DAMP –

2

IRYS

DAMP +

3

NC

DRIVER +

4

GND

DRIVER –

UWAGA: w przypadku stosowania obiektywów z
Auto-irys należy uwzględnić dodatkowy pobór
prądu 50 mA.

W przypadku używania obiektywu Auto-iris serii
1090 (Urmet-Sideltronic lub Miwi-Urmet) należy
podłączyć bezpośrednio obiektyw do gniazda Auto-
irys w kamerze.

Więcej informacji technicznych można znaleźć w
katalogu technicznym CCTV MIWI-URMET.

Gniazdo
Auto-irys

Przełącznik
wyboru
Auto-Irys

Regulacja
LEVEL
Auto-irys
DC driver

Wyjście
sygnału
video

Przełączniki
„dip switch”

Dioda
sygnalizująca
włączenie

Przewód
zasilający

Regulacja fazy
