PIC DO ZMIANY PRZEBIEGU W
AUTACH MARKI VW 1989-1997 POLO-
GOLF-VENTO-PASSAT-T4 POPRZEZ
ZŁĄCZE DIAGNOSTYCZNE LICZNIKA

PIC DO ZMIANY PRZEBIEGU W AUTACH MARKI VW 1989-1997 POLO-GOLF-VENTO-PASSAT-T4
POPRZEZ

ZŁĄCZE DIAGNOSTYCZNE LICZNIKA

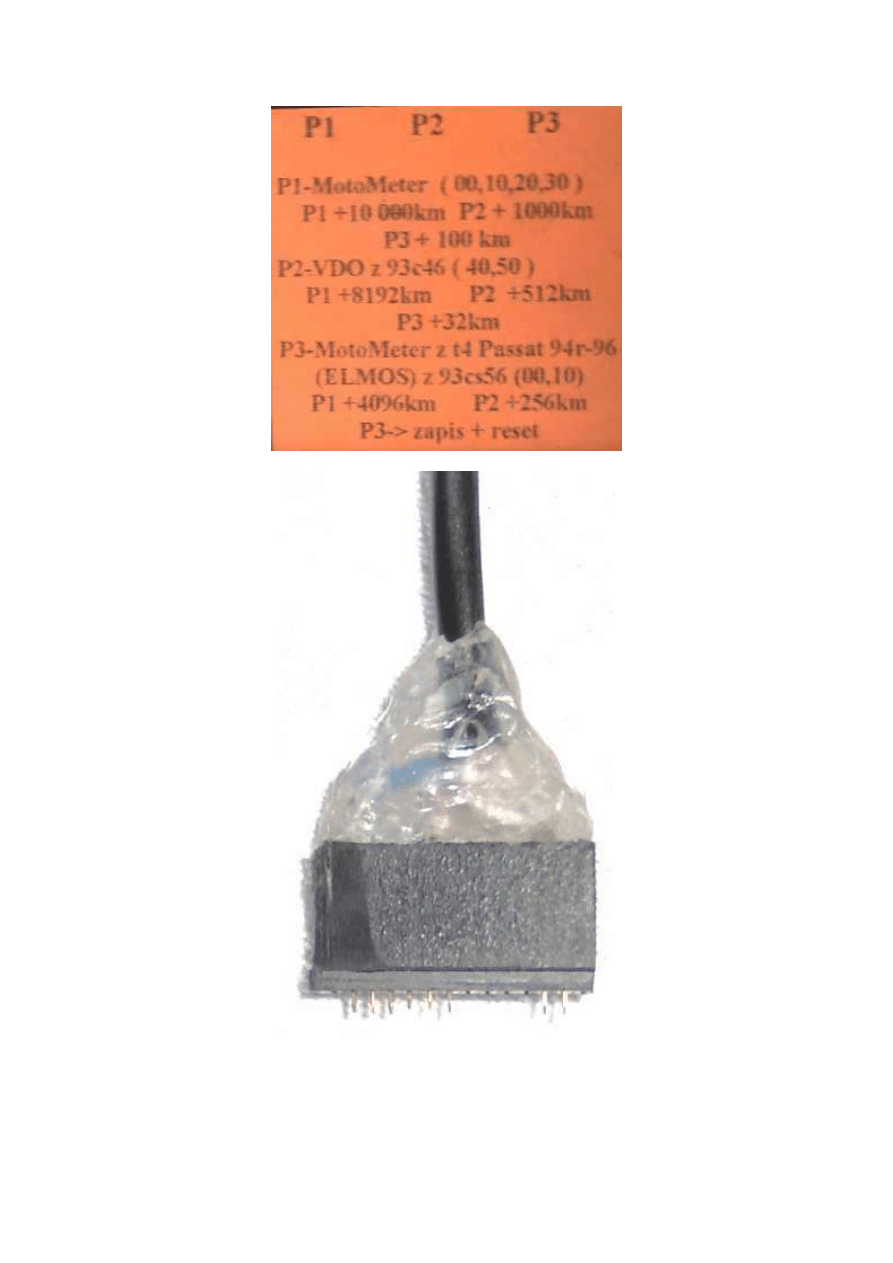

CLIP został opracowany z myślą o tanim i prostym konstrukcyjnie urządzeniu.

CLIP posiada możliwość zmiany przebiegu w licznikach:

Przycisk:

P1-MotoMeter z zapisem sum kontrolnych w adresach od: 00,10,20,30

P2-VDO z pamięcią 93c46 zapis w adresach od: 40,50

P3-MotoMeter z t4 passat 94r-96 (ELMOS) zapisem w pamięci 93cs56

w adresach od: 00,10

Działanie :

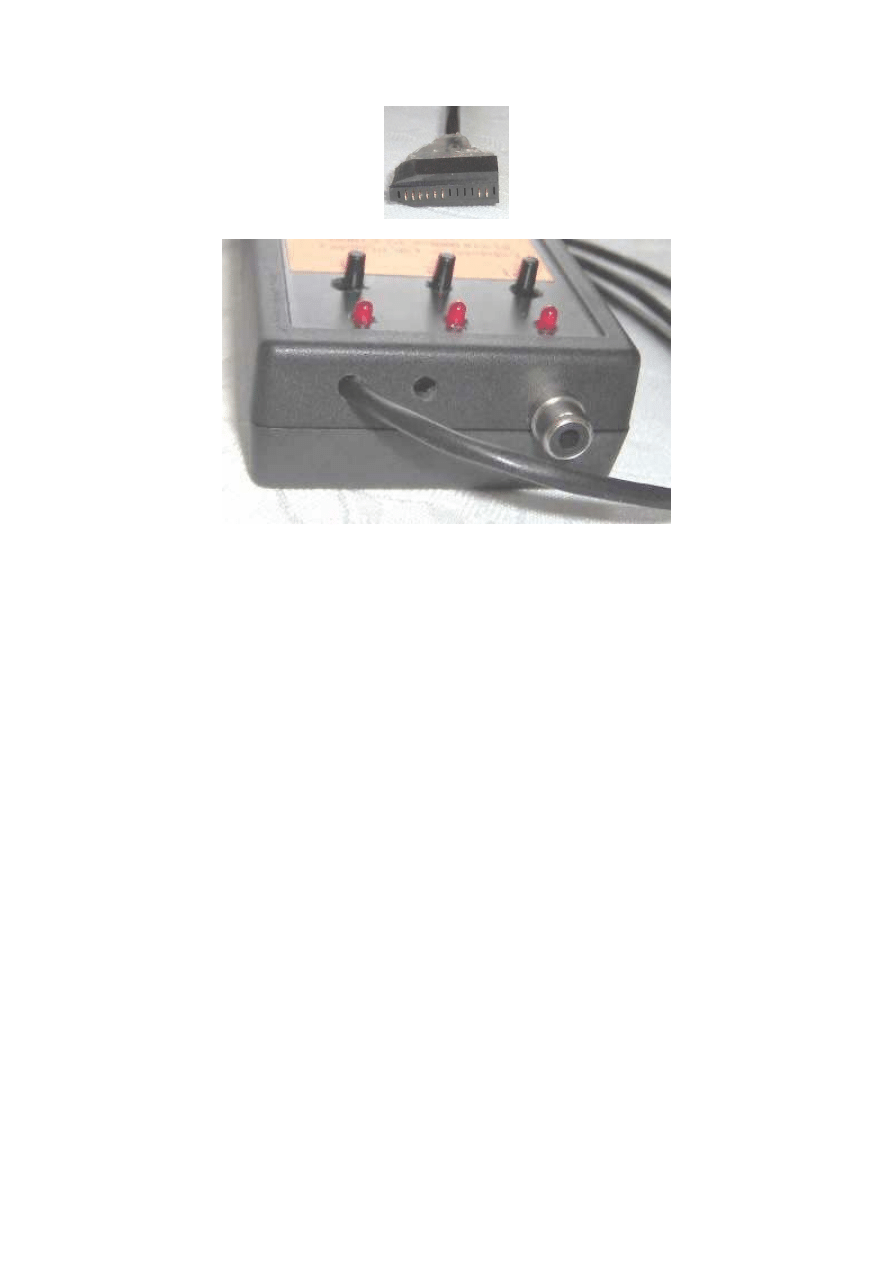

Po włączeniu pulsują diody led D1-D2-D3 wybieramy odpowiedni licznik np. motometer przez

wciśnięcie przycisku P1, dioda D2 i D3 gasną a D1 szybkim pulsowaniem oznajmia wybranie

opcji P1 następnie D1 przechodzi w ciągłe świecenie co oznacza gotowość zapisu przebiegu.

Clips musi być podłączony do ZŁĄCZA LICZNIKA i w chwil zapisu !!! ZAPŁON WŁĄCZONY !!!

*

Funkcje opcji **** P1 **** po wybraniu P1 (motometer sum.kon.) :

1.Wciśnij P1 kasuje przebieg i wpisuje wartość 1000 km do pamięci licznika

2.Przyciski przyjmują funkcje P1-> +10 000 km P2-> + 1000 km P3-> + 100 km

3.Zmiany przebiegu widać na lcd licznika

*

Funkcje opcji **** P2 **** po wybraniu P2 (VDO) :

1.Przyciski przyjmują funkcje P1-> +8192km P2-> +512km P3-> +32km

2.Zmiana przebiegu jest widoczna w momencie włączenia zapłonu wybrania P1 lub p2,p3

wyłączenia zapłonu

*

Funkcje opcji **** P3 **** po wybraniu P3 (MotoMeter Passat-T4- z (elmos) :

1.Przyciski przyjmują funkcje P1-> +4096km P2-> +256km P3-> zapis + reset

2.Zmiana przebiegu jest widoczna po wykonaniu RESETU przycisk P3

Zmiana przebiegu w w/w licznikach ogranicza się do włączenia zapłonu ,clipa i kilku sekund.

Należy pamiętać że są wyjątki takie jak liczniki np. TRW, VDO z CADY 6k9 919 033 ce s015L,MotoMeter
sw3,1,

czy VDO sw3,1 w tych licznikach zapis jest w innych adresach więc nie wolno stosować clipa bo uszkodzimy

zawartość pamięci.

KILKA UWAG OD KOLEGÓW CO ROBILI LICZNIKI (przykłady):

****** DO ZROBIENIA ******

********* P1-----MotoMeter z sumą kontrolną :

1) 1h0 919 865 sw 5,1 616,063,3110

2) 1h6 919 033 bd sw6,4 616,055,3028

3) 55 4401 389 00,7,1

4) 1hc 919 033 e sw 6,2 616,056,3003

5) 5-4401-391-00/6 91rok z mfa

6) 6no 919 860 sw2,3 616,068,3007

7) 616 052 5004 sw 1 1,6 --passat nie testowany

8) 616 059 4240 sw18 hw 30 3a0 919 033r ---add z 07.2004

9)

******** P2 VDO z zapisem 40 i 50 adresie:

1) zinco 107 94v-0

2) 1h6 919 033 89 652 468

3) 1h6 919 033e 89 652 470

4) 992 655 418

5) 1h5 919 033m 89 652 504

6) 1h6 919 033bm

7) 1h5 919 033at 89 652 504

8)

******** P3 MotoMeter Passat-Transporter z (elmosem):

1) 616,067,2101 ,sw 51 ,hw 6,0 ,pm 18 t4

2) 616,067,2104 ,sw 54 ,hw 6,0 ,pm 10 t4

3) 616,067,2104 ,sw 51 ,hw 8,0 ,pm 18 t4

4) 616,067,2104 ,sw 51 ,hw 8,0 ,pm 10 t4

5) 616,067,2104 ,sw 51 ,hw 8,0 ,pm 11 t4

6) 616,067,2104 ,sw 51 ,hw 6,0 ,pm 10 t4

7) 616,066,3101 SW 040 LO 4,0 3A0,919,860,H -passat

8)

9)

**** !!! NAPEWNO NIE !!! **** ROBIĆ:

VDO :

1) 6K6 919 033 CC SO15L---CADY---INKA

2) 535919033K --CORRADO

3) 81 117 682 Z PASSATA Z MFA

4) nie stosować do seatów często vdo zapis 60 i 70 adres
