Konstrukcja przejazdów przez torowisko

Przejazd   przez   torowisko   jest   to   skrzyżowanie   drogi   publicznej   z   linią   kolejową   lub

tramwajową,   w   jednym   poziomie.   Dynamiczny   charakter   występujących   na   przejazdach
obciążeń   sprawia,   że   jest   to   miejsce   częstego   powstawania   defektów   nawierzchni.
Uszkodzenia te wpływają negatywnie na bezpieczeństwo jazdy i stan techniczny pojazdów,
dlatego ten element drogi wymaga szczególnej staranności w projektowaniu, wykonawstwie i
bieżącej eksploatacji.

W naszym kraju większość istniejących przejazdów przez torowiska nie spełnia obecnych

wymagań użytkowych. W minionych piętnastu latach w znaczący sposób zwiększył się ruch
samochodowy.   Wiele   towarów   przewożonych   wcześniej   pociągami,   jest   obecnie
transportowanych samochodami ciężarowymi. Powoduje to przyspieszone niszczenie dróg, w
tym   nawierzchni   i   konstrukcji   istniejących   przejazdów.   Zniszczona   nawierzchnia   zagraża
bezpieczeństwu   ruchu,   a   w   wielu   przypadkach   wymaga   natychmiastowego   remontu   lub
całkowitej przebudowy.

Zasady   projektowania   nowych   i   modernizowania   istniejących   przejazdów   określa

Rozporządzenie   Ministra   Transportu   i   Gospodarki   Morskiej   z   dnia  26  lutego   1996 r.,   w
sprawie warunków technicznych, jakimi powinny odpowiadać skrzyżowania linii kolejowych
z drogami publicznymi i ich usytuowanie (Dz. U. Z dnia 20 marca 1996 r.). Rozporządzenie
to   określa,   w   zależności   od   kategorii   przejazdu,   wymagania   dotyczące   geometrycznych
parametrów   jezdni   i   toru   (warunki   widoczności,   długości   dojazdów,   promienie   łuków,
nachylenia jezdni i toru).

Tradycyjne konstrukcje nawierzchni drogowych na przejazdach przez torowisko
W tradycyjnej konstrukcji nawierzchnie przejazdów wykonywane są z:

krawędziaków drewnianych (podkładów kolejowych),

kostki kamiennej, bruku itp.,

nawierzchni asfaltowej,

prefabrykowanych płyt żelbetowych,

przy czym ta ostatnia konstrukcja jest najczęściej spotykana w istniejących przejazdach
kolejowych.

Konstrukcje takie posiadają następujące wady:

niezależne warunki podparcia i różne obciążenia toru i nawierzchni drogowej przejazdu,

skutkujące różnicami w przebiegu osiadania tych elementów

duża pracochłonność w trakcie budowy,

utrudniona rozbiórka w przypadku przejazdów asfaltowych i z kostki,

widoczne zużywanie się nawierzchni po krótkim okresie eksploatacji (cykliczne – co 2 lata

– remonty bieżące),

częste zapadnięcie torów względem nawierzchni lub nawierzchni względem torów,

brak możliwości odpowiedniego skonstruowania i utrzymania żłobka przy szynie.

Na rys. 1 przedstawiono typowy istniejący przejazd z płyt żelbetowych. Zauważa się duże

nierówności powstałe na skutek niezależnego osiadania każdej z płyt a także wywyższenie
lub zapadnięcie  się torów względem  płyt.  Między płytami  zastosowano dylatację z masy
asfaltowej,  która  po krótkim  czasie  eksploatacji   wykruszyła   się. Brak  dylatacji   powoduje
dostawanie   się   wody   opadowej   pod   płyty,   co   przy   braku   odpowiedniego   odwodnienia
przejazdu  skutkuje odspajaniem  płyt  od podłoża.  Zaobserwowano, że  większość płyt  jest
odspojona od gruntu i klawiszuje podczas przejazdu pojazdów. Klawiszowanie to może być

1

background image

połączone   z   pompowaniem   wody   opadowej,   co   powoduje   przyspieszone   niszczenie
podbudowy Widoczne są również w wielu miejscach ubytki betonu na tyle duże, że widoczny
jest brak otuliny zbrojenia płyt. W środku przejazdu, między płytami żelbetowymi ułożono
pas nawierzchni asfaltowej, co spowodowało kolejne nierówności, szczególnie w miejscach
styku płyt z asfaltobetonem. Widoczne jest wielokrotne uzupełnianie ubytków nawierzchni.

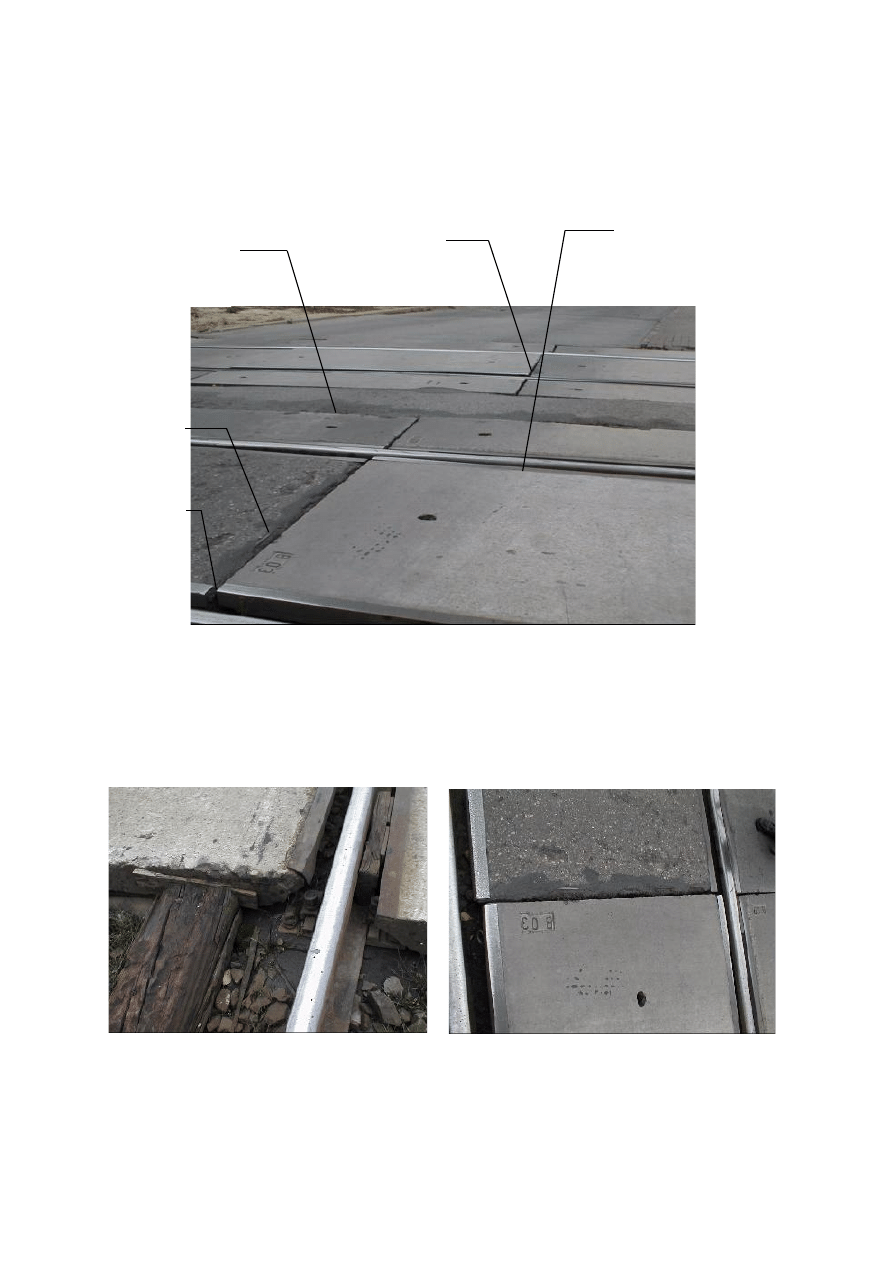

Rys. 1. Uszkodzenia przejazdu kolejowego z prefabrykowanych płyt żelbetowych

Na rys. 2 przedstawiono stosowane w omawianym typie przejazdów zabezpieczenia przed

przesuwaniem się płyt w poziomie. Są to drewniane belki przybite do podkładów kolejowych
i drewniane elementy dystansowe przy szynie.  Zabezpieczenia  takie są wadliwe, a nawet
niebezpieczne.   Płyty   w   czasie   eksploatacji   przesuwają   się   w   kierunku   poziomym,   co
pokazano na rys. 3.

Rys. 2. Sposób blokowania bocznego płyty

Rys.3. Przemieszczenie pionowe płyt

2

Ubytki
betonu

Uzupelnienia

ubytków

nawierzchni

asfaltowej

Szczelina powstała

w wyniku korozji

dylatacji

Obrzeże płyty -
kształtownik metalowy
- widoczne pionowe
przemieszczenie
względem szyny

Poziome

przesunięcie

płyt

background image

Nowoczesne rozwiązania konstrukcyjne przejazdów przez torowisko tramwajowe
W   poszukiwaniach   optymalnych   rozwiązań   przejazdów   skoncentrowano   się   przede

wszystkim na zapewnieniu takich warunków podparcia torów i nawierzchni drogowej, które
zapewniłyby   zlikwidowanie   różnic   w   osiadaniu   elementów   przejazdu.   Pozytywnym
przykładem w rozwiązaniach konstrukcji przejazdów tramwajowych jest tzw. „tor węgierski”.
Zastosowano tutaj płytę żelbetową jako nośną konstrukcję zarówno dla toru jak i nawierzchni
drogowej. W rezultacie osiadanie toru i nawierzchni jest równomierne, wpływa na polepszenie
parametrów eksploatacyjnych i zwiększenie trwałości przejazdu. W tej technologii wykonano
m.   in.   przejazdy   przez   tory   tramwajowe   w   Częstochowie   (rys. 4).   Zastosowanie   tych
przejazdów   znacznie   poprawiło   płynność   ruchu   samochodowego   na   ruchliwych
skrzyżowaniach. Jako wadę tego rozwiązania uważa się skokową zmianę sztywności podparcia
toru w przekroju podłużnym, co może spowodować powstawanie dodatkowych naprężeń w
szynach w miejscach zmiany tej sztywności. Po kilku latach eksploatacji nie zaobserwowano
jednak widocznych różnic w osiadaniu torowiska w obrębie przejazdu i poza nim.

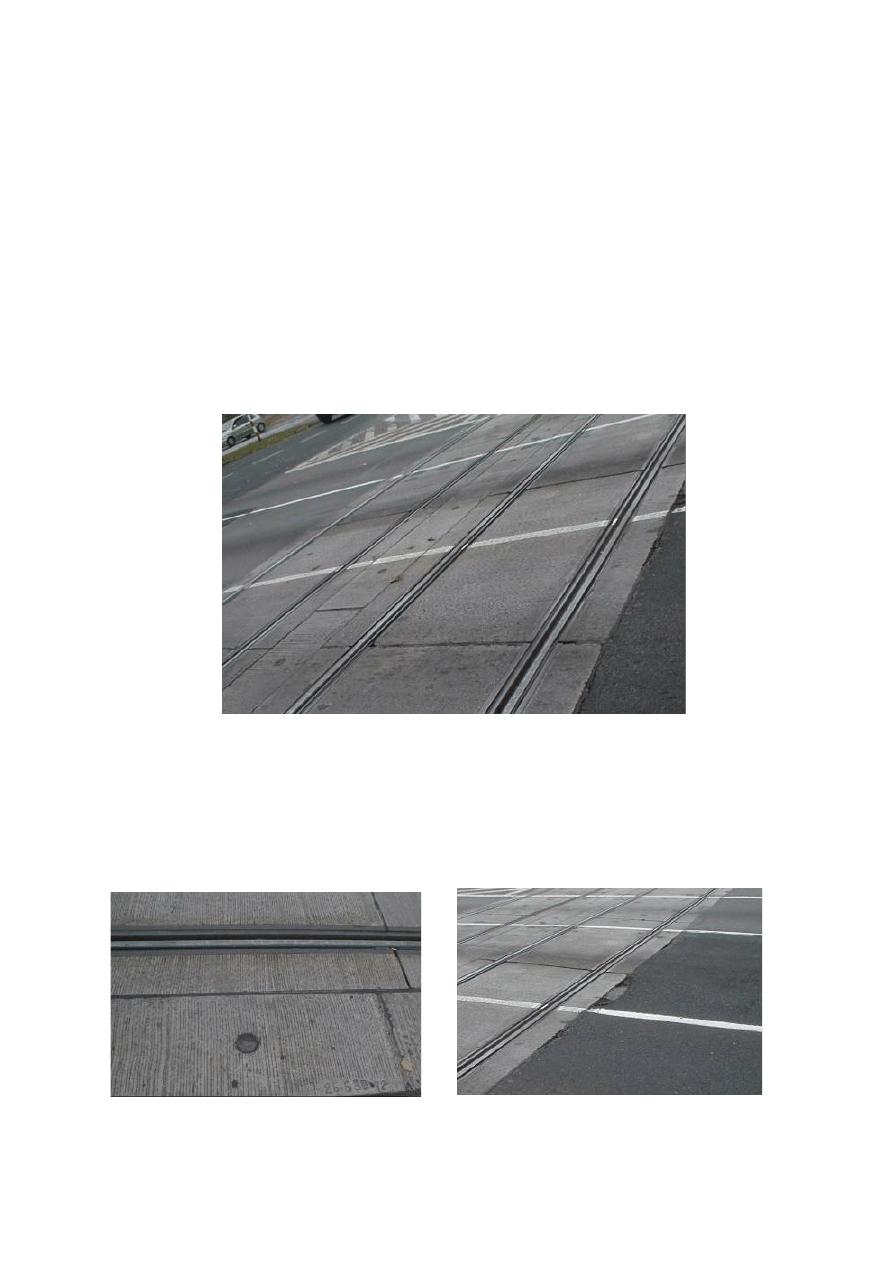

Rys. 4. Nawierzchnia przejazdu tramwajowego na skrzyżowaniu z

al. Jana Pawła II w Częstochowie

Nawierzchnię   tego   przejazdu   stanowią     płyty   żelbetowe.   Zastosowana   podbudowa

minimalizuje   różnice   osiadania   elementów   przejazdu,   przez   co   wyeliminowane   zostały
opisane   wcześniej   uszkodzenia.   Powierzchni   płyt   nadano   odpowiednio   szorstką   fakturę
(rys. 5). Większe uszkodzenia zaobserwowano tylko na styku płyt betonowych z asfaltową
nawierzchnią ulicy (rys 6).

Rys. 5. Faktura płyt przejazdowych

Rys. 6. Defekty połączenia płyty żelbetowej

z nawierzchnią asfaltową

3

background image

Nowoczesne rozwiązania przejazdów kolejowych
Stosowanym   obecnie   w   nowych   przejazdach   kolejowych   rozwiązaniem   jest  zespolona

konstrukcja nawierzchni drogowej i toru. Na rys. 7 pokazano schemat ideowy konstrukcji. W
celu   zapewnienia   jednakowej   sztywności   podparcia   w   przekroju   podłużnym   obciążenia   z
nawierzchni drogowej przenoszone są na grunt pośrednio – poprzez szyny i podkłady torów.
Jako nawierzchnię w przejazdach zespolonych stosuje się płyty żelbetowe lub płyty gumowe
o wymiarach dostosowanych do rozstawu torowiska. Płyty nawierzchni oparte są na stopkach
szyn lub podkładach kolejowych i na belkach podporowych. Podparcia wykonywane są z
zastosowaniem   elementów   amortyzujących,   których   zadaniem   jest   tłumienie   drgań
konstrukcji.

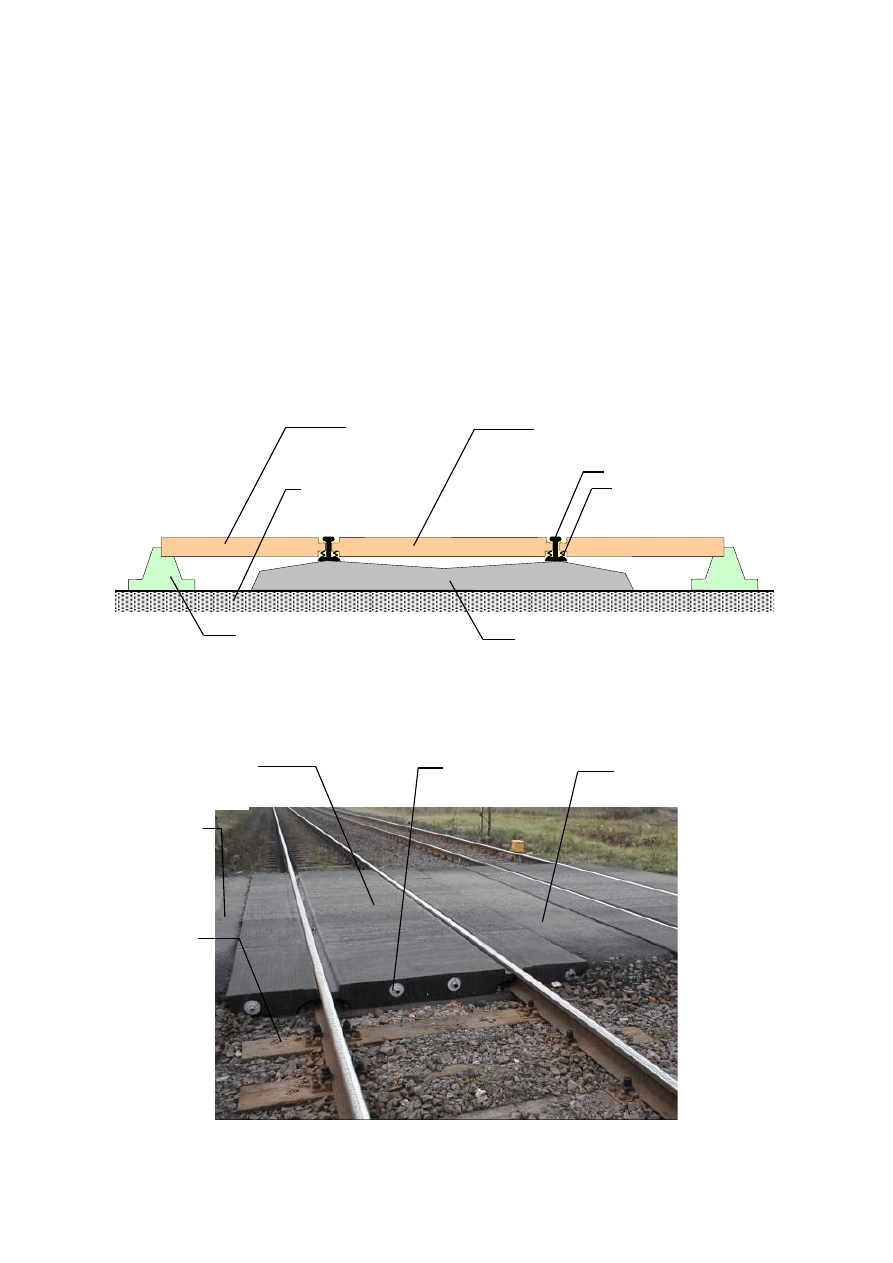

Rys. 7. Schemat zespolonej konstrukcji nawierzchni drogowej i toru z podkładem

strunobetonowym.

Przykładowy przejazd w zespolonej konstrukcji nawierzchni i toru przedstawiono na rys. 8.

Rys. 8. Przejazd kolejowy w Słowiku k. Częstochowy

4

Podkłady

drewniane

Sprzężone płyty

żelbetowe z ryflowaną

powierzchnią

Sprzężenie płyt

Nawierzchnia
asfaltowa

Zewnętrzna płyta
przejazdowa

Wewnętrzna płyta
przejazdowa

Szyna

Podkład kolejowy

Belka podporowa

Amortyzator

Podłoże

Asfaltowa

nawierzchnia

drogowa

background image

Przejazd wykonano z płyt żelbetowych z betonu B50, na powierzchni betonu wykonano

ryflowanie antypoślizgowe. W celu wyeliminowania przesuwania się płyt względem siebie
zastosowano sprzężenie płyt cięgnami stalowymi. Płyty oparte są na drewnianych podkładach
kolejowych.   Błędem   w   przedstawionym   rozwiązaniu   jest   wypełnienie   przestrzeni   między
płytami obu torowisk asfaltobetonem. W miejscu styku tych materiałów należy spodziewać
się powstania uszkodzeń. Szczegóły konstrukcji przejazdu przedstawiono na rys. 9, 10.

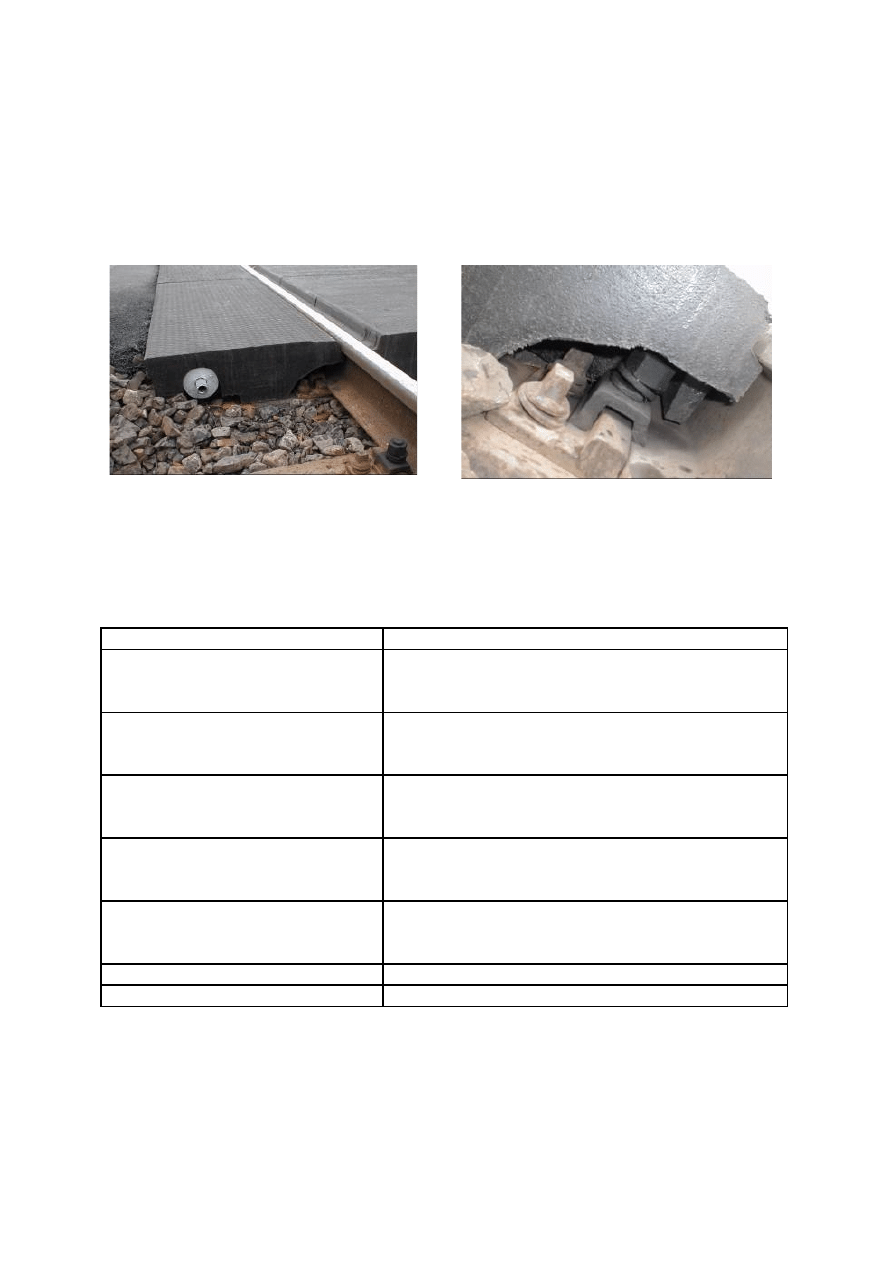

Rys. 9. Płyta zewnętrzna

Rys. 10. Amortyzator płyty

Producenci zunifikowanych konstrukcji przejazdu przez torowisko
W tab. 1 przedstawiono producentów stosowanych obecnie płyt przejazdowych z krótkim

opisem produkowanego asortymentu.

Tabela 1. Wybrani producenci płyt przejazdowych

Producent

Asortyment

Wytwórnia Podkładów
Strunobetonowych SA w Mirosławiu
Ujskim koło Piły

Prefabrykowane przejazdy kolejowe typu Mirosław
oraz przejazdy tramwajowe - płyty żelbetowe z
elementami amortyzującymi i belkami podporowymi

Wytwórnia Podkładów
Strunobetonowych Kolbet S.A. w
Suwałkach

Żelbetowe płyty przejazdowe typu CBP

Wytwórnia Podkładów
Strunobetonowych S.A. w
Goczałkowie

Żelbetowe płyty przejazdowe typu CBP

Kutnowska Fabryka Betonów w
Kutnie

Żelbetowe płyty przejazdowe typu CBP
Żelbetowe płyty przejazdowe tramwajowe typu EPT i
PPT „Kutno”

Wytwórnia Podkładów
Strunobetonowych Strunbet w
Bogumiłowicach

Żelbetowe płyty przejazdowe typu CBP
Żelbetowe płyty przejazdowe tramwajowe typu EPT

Firma "KOL-DROG" z Warszawy

Przejazdy z płyt gumowych

Firma STRAIL - Niemcy

Przejazdy z płyt gumowych

5
