Metrologia

wielkości geometrycznych

Błędy pomiarów. Niepewność pomiarowa.

background image

Błędy pomiarów

Podstawowy aksjomat metrologii:


NIE MA POMIARÓW BEZBŁĘDNYCH


Z każdym pomiarem wiąże się błąd, który wyraża
niezgodność wartości uzyskanej w wyniku pomiaru z
rzeczywistą wielkością wartości mierzonej

2

background image

Błędy pomiarów

-

definicja

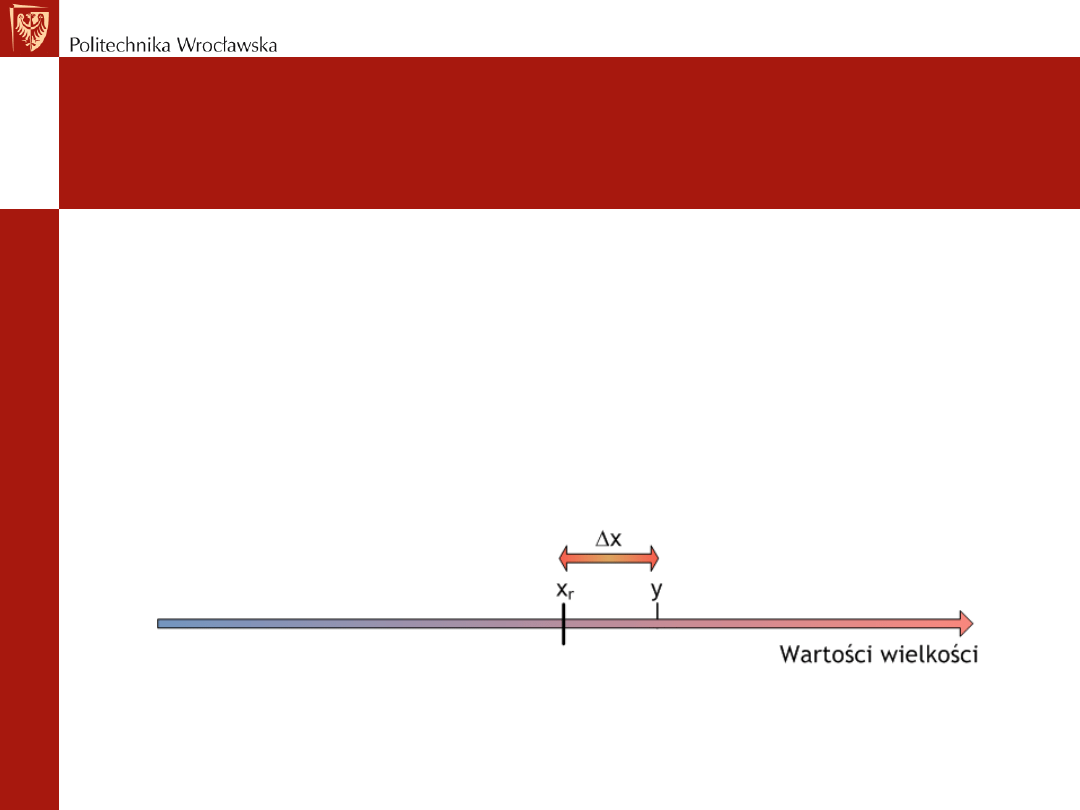

Błąd pomiaru

Jest to różnica miedzy wynikiem pomiaru,

a wartością prawdziwą wielkości mierzonej



3

background image

Błędy pomiarów

wartość prawdziwa

Wartość prawdziwa (wielkości)

Jest to wartość, jaką uzyskałoby się jako wynik

bezbłędnego pomiaru.

WARTOŚCI PRAWDZIWE SĄ ZE SWEJ NATURY NIEZNANE

4

background image

Błędy pomiarów

wartość umownie prawdziwa

Wartość umownie prawdziwa

(wartość poprawna)

Wartość przypisana wielkości określonej i uznana,

niekiedy umownie, jako wartość wyznaczona

z niepewnością akceptowalną

w danym zastosowaniu.

Wartość umownie prawdziwa jest niekiedy nazywana: wartością

przypisaną, najlepszym oszacowaniem wartości, wartością umowną lub

wartością odniesienia.

5

background image

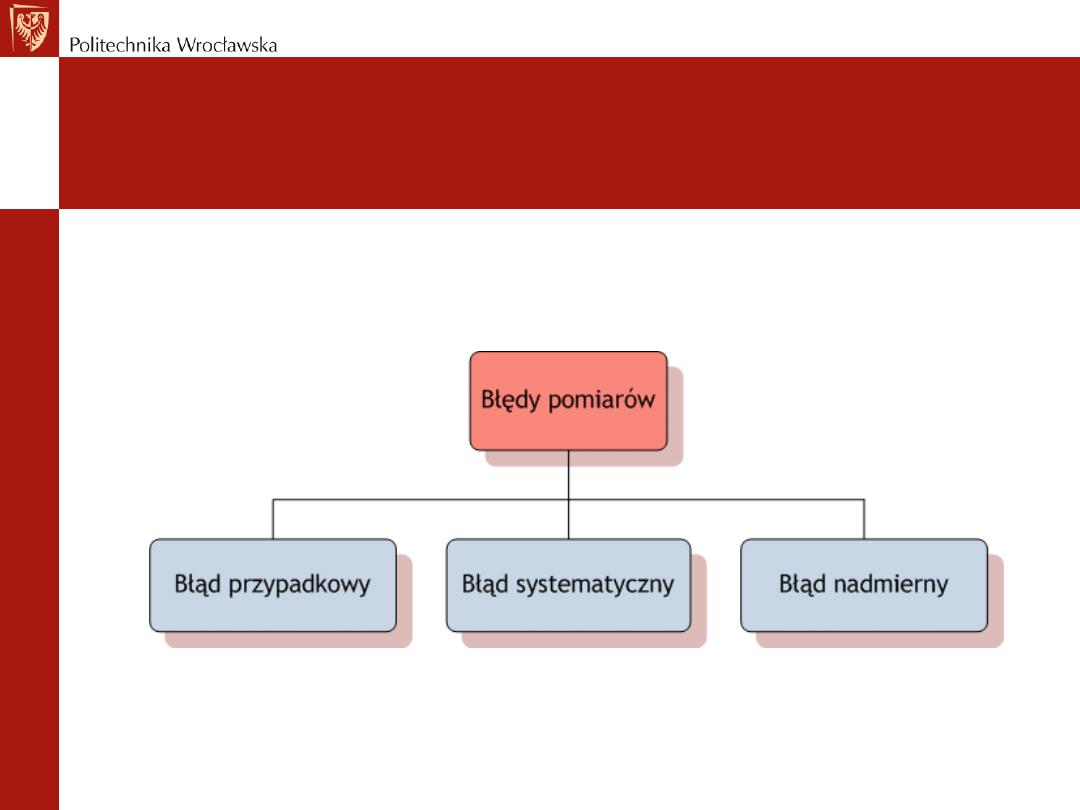

Błędy pomiarów

-

rodzaje

6

background image

Błędy pomiarów

-

błąd przypadkowy

Błąd przypadkowy

Jest to błąd pomiaru, który podczas wielokrotnego

wykonywania pomiaru tej samej wartości pewnej

wielkości, w praktycznie tych samych warunkach,

przybiera różne wartości i znaki, zmieniające się

według nieustalonego prawa.

7

background image

Błędy pomiarów

-

błąd przypadkowy

Błąd przypadkowy - wartość

Jest to różnica między wynikiem pomiaru

a średnią z nieskończonej liczby

wyników pomiarów

tej samej wielkości mierzonej,

wykonanych w warunkach powtarzalności

.

8

background image

Błędy pomiarów

-

błąd systematyczny

Błąd systematyczny

Jest błąd pomiaru, który podczas wielokrotnego

wykonywania pomiaru tej samej wartości pewnej

wielkości, w praktycznie tych samych warunkach,

pozostaje niezmienny, lub zmienia się w funkcji

parametru, według ustalonego prawa.

9

background image

Błędy pomiarów

-

błąd systematyczny

Błąd systematyczny - wartość

Jest to różnica między średnią z nieskończonej

liczby wyników pomiarów tej samej wielkości

mierzonej, wykonanych w warunkach

powtarzalności, a wartością prawdziwą

wielkości mierzonej.

10

background image

Błędy pomiarów

-

błąd nadmierny


Błąd nadmierny

Jest to błąd zbyt duży w stosunku do błędów

przypadkowych i systematycznych

11

background image

Błędy pomiarów

wynik pomiaru

Wynik pomiaru

Jest to wartość przypisana wielkości mierzonej,

uzyskana drogą pomiaru.


12

background image

Błędy pomiarów

-

surowy wynik pomiaru


Surowy wynik pomiaru

Jest to wynik pomiaru

przed korektą błędu systematycznego

13

background image

Błędy pomiarów

-

poprawiony wynik pomiaru


Poprawiony wynik pomiaru

Jest to wynik pomiaru

po korekcie błędu systematycznego

(po zastosowaniu poprawki)

14

background image

Błędy pomiarów

-

wynik pomiaru


Wynik pomiaru


Wartość zmierzona ± błąd pomiaru

15

background image

Błędy pomiarów

-

sposób wyrażania błędów

Błąd w postaci bezwzględnej


D

x = y – x

r

(x

p

)



Gdzie:

D

x – wartość błędu

y – wynik
x

r

(x

p

) – miara rzeczywista (poprawna) wielkości

16

background image

Błędy pomiarów

-

sposób wyrażania błędów

Błąd w postaci bezwzględnej

• jest liczbą mianowaną

• wyrażany jest w jednostkach wielkości mierzonej

• jest opatrzony znakiem (+ lub -)

Znak:
„+” oznacza, że wynik pomiaru jest większy od wartości rzeczywistej

(umownie prawdziwej),

„-” oznacza, że wynik pomiaru jest mniejszy od wartości rzeczywistej

(umownie prawdziwej) mierzonej wielkości

17

background image

Błędy pomiarów

-

sposób wyrażania błędów

Błąd w postaci względnej


D

x =

--------

·100%



Gdzie:

D

x – wartość błędu

y – wynik
x

p

– mara poprawna wielkości

y – x

p

x

p

18

background image

Błędy pomiarów

-

sposób wyrażania błędów

Błąd w postaci względnej


• jest wyrażany liczbą niemianowaną


• jest wyrażany w procentach


19

background image

Błędy pomiarów

-

źródła błędów


Wyróżnia się grupy pochodzenia błędów związane z:

• Wyposażeniem pomiarowym
• Człowiekiem (operatorem sprzętu pomiarowego)
• Warunkami środowiskowymi
• Mierzonym przedmiotem
• Strategią pomiaru

20

background image

Błędy pomiarów- źródła błędów

Wyposażenie pomiarowe

Błędy związane z wyposażeniem pomiarowym:

• Błędy wzorca
• Błędy wskazań przyrządu pomiarowego
• Błędy odczytania
• Niewystarczająca sztywność

(odkształcenie elementów przyrządu)

• itd

21

background image

Błędy pomiarów- źródła błędów

Człowiek

Błędy związane z człowiekiem (operatorem):

• Zapewnienie czystości przedmiotu i przyrządu
• Prawidłowa obsługa
• Doświadczenie

22

background image

Błędy pomiarów- źródła błędów

Warunki środowiskowe

Błędy związane z warunkami środowiskowymi:

• Błędy temperaturowe
• Ciśnienie i wilgotność
• Drgania
• Zakłócenia elektryczne
• Zanieczyszczenia
• Oświetlenie
• Dostęp do mierzonego elementu

23

background image

Błędy pomiarów- źródła błędów

Mierzony przedmiot

Błędy związane z mierzonym przedmiotem:

• Odchyłki kształtu
• Chropowatość powierzchni
• Mała sztywność, podatność
• Kolor, odbijanie lub rozpraszanie światła,
• Masa przedmiotu

24

background image

Błędy pomiarów

-

wielkość wpływająca


Wielkość wpływająca

Jest to wielkość nie będąca wielkością mierzoną,

która ma jednak wpływ na wynik pomiaru.

28

background image

Błędy pomiarów

-

wielkość wpływająca

Wielkość wpływająca

Przykłady:

• temperatura mikrometru podczas pomiaru długości
• częstotliwość przemiennego napięcia elektrycznego

podczas pomiaru amplitudy

• stężenie bilirubiny podczas pomiaru stężenia

hemoglobiny w próbce plazmy krwi ludzkiej

• …

.

29

background image

Błędy pomiarów

-

wynik pomiaru – sposób zapisu

Gdy podaje się wynik, należy wyraźnie zaznaczyć,
czy dotyczy on:

•wskazania wyniku surowego

•wyniku poprawionego i czy jest średnią uzyskaną
z wielu obserwacji.

Całkowite wyrażenie wyniku pomiaru zawiera dane
dotyczące niepewności pomiaru

30

background image

Błędy pomiarów

-

dokładność pomiaru


Dokładność pomiaru

Jest to stopień zgodności wyniku pomiaru

z wartością rzeczywistą wielkości mierzonej.

31

background image

Błędy pomiarów

-

powtarzalność (wyników pomiaru)

Powtarzalność

Jest to stopień zgodności wyników kolejnych

pomiarów tej samej wielkości mierzonej,

wykonywanych w tych samych warunkach

pomiarowych.

32

background image

Błędy pomiarów

- powtarzalność (wyników pomiaru)

Warunki powtarzalności wyników pomiarów

• ta sama procedura pomiarowa i ten sam

obserwator

• ten sam przyrząd pomiarowy stosowany w tych

samych warunkach i to samo miejsce pomiaru

• powtarzanie pomiaru w krótkich odstępach

czasu

.

33

background image

Błędy pomiarów

-

odtwarzalność (wyników pomiaru)

Odtwarzalność

Jest to stopień zgodności wyników kolejnych

pomiarów tej samej wielkości mierzonej,

wykonywanych w zmienionych warunkach

pomiarowych.

34

background image

Błędy pomiarów

- odtwarzalność (wyników pomiaru)

Warunki odtwarzalności wyników pomiarów

• Warunki podlegające zmianom mogą

obejmować: zasadę pomiaru, metodę pomiaru,
obserwatora, przyrząd pomiarowy, etalon
(wzorzec) odniesienia, miejsce, warunki
stosowania, czas.

• Odtwarzalność można wyrażać ilościowo za

pomocą charakterystyk rozrzutu wyników

.

35

background image

Błędy pomiarów

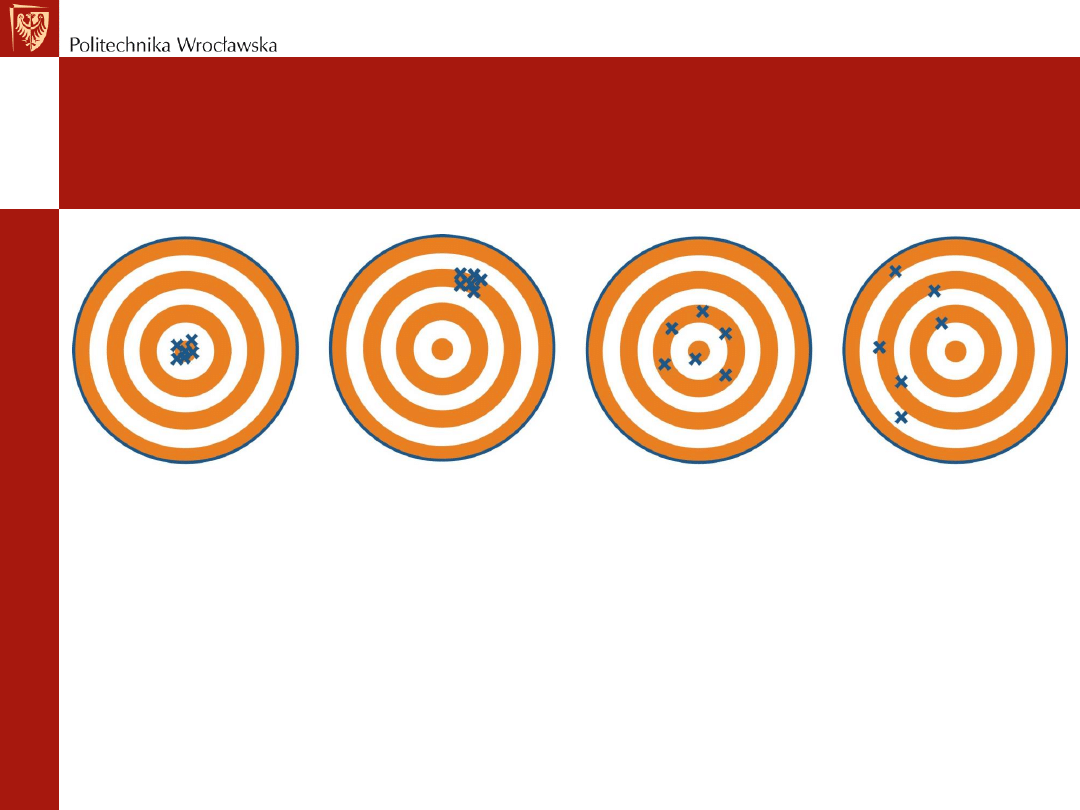

- dokładność i precyzja

36

Pomiar

precyzyjny

i dokładny

Pomiar

precyzyjny

i niedokładny

Pomiar

dokładny

i nieprecyzyjny

Pomiar

niedokładny

i nieprecyzyjny

Precyzja mówi nam coś o jakości działania przyrządu

Dokładność mówi nam coś o jakości lub poprawności otrzymanego wyni

ku

background image

Niepewność pomiaru

Niepewność pomiaru

to parametr związany z wynikiem pomiaru,

charakteryzujący rozrzut wartości, które

można w uzasadniony sposób przypisać

wielkości mierzonej.

„Guide to the Expression of Uncertainty in Measurement”

Międzynarodowa Organizacja Normalizacyjna ISO 1993

background image

Niepewność pomiaru


Błąd jest zmienną losową

Niepewność jest parametrem rozkładu

prawdopodobieństwa błędu

background image

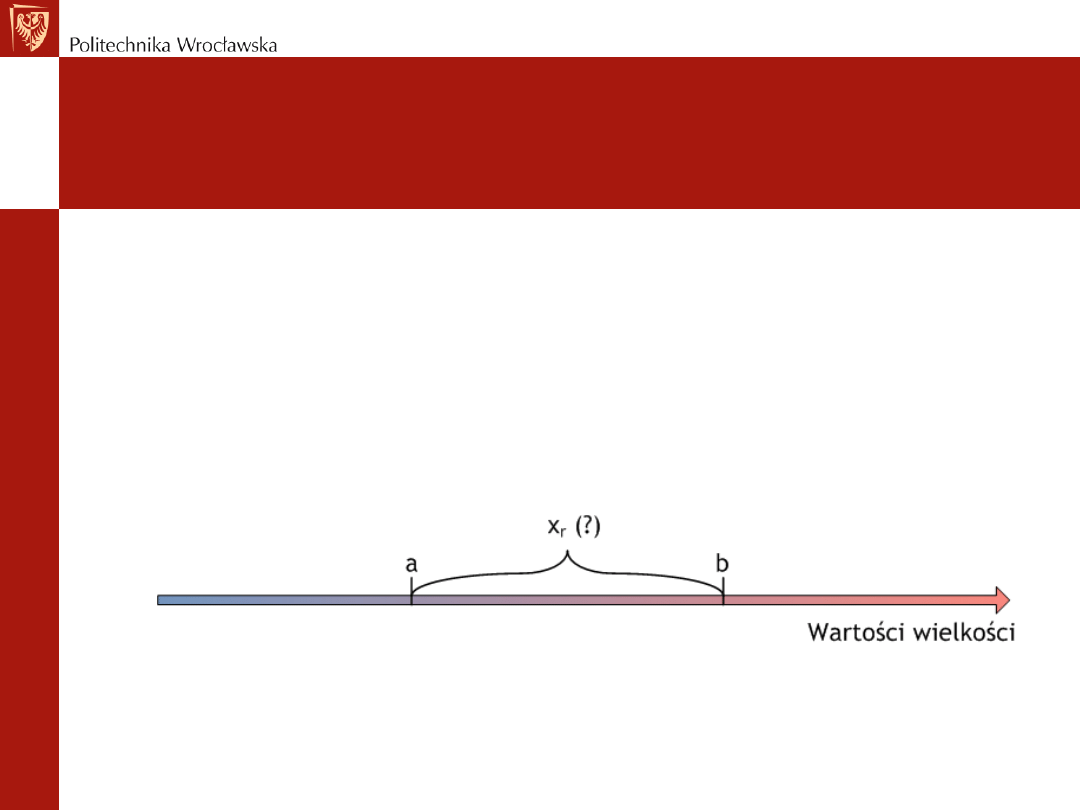

Niepewność pomiaru

Wynik pomiaru jest liczbą przybliżoną

różną od wartości prawdziwej,

można go interpretować jako przedział na osi liczbowej,

wewnątrz którego znajduje się wartość prawdziwa

a <= x

r

<= b




Przedział ten, nazywamy

przedziałem niepewności wyniku pomiaru

lub przedziałem ufności



39

background image

Niepewność pomiaru

typy niepewności pomiaru


Niepewność standardowa (u)

niepewność wyniku pomiaru wyrażona

w formie odchylenia standardowego

lub estymaty tego odchylenia

background image

Niepewność pomiaru

odchylenie standardowe


gdzie:

x

i

– wyniki kolejnych pomiarów

x

śr

– średnia arytmetyczna wyników serii pomiarów

n – liczba pomiarów w serii

S

σ

background image

Niepewność pomiaru

typy niepewności pomiaru

Niepewność typu A (u

A

)

obliczana metodą analizy statystycznej

serii pojedynczych obserwacji

(najczęściej wykorzystując

rozkład normalny lub

rozkład t-Studenta)

background image

Niepewność pomiaru

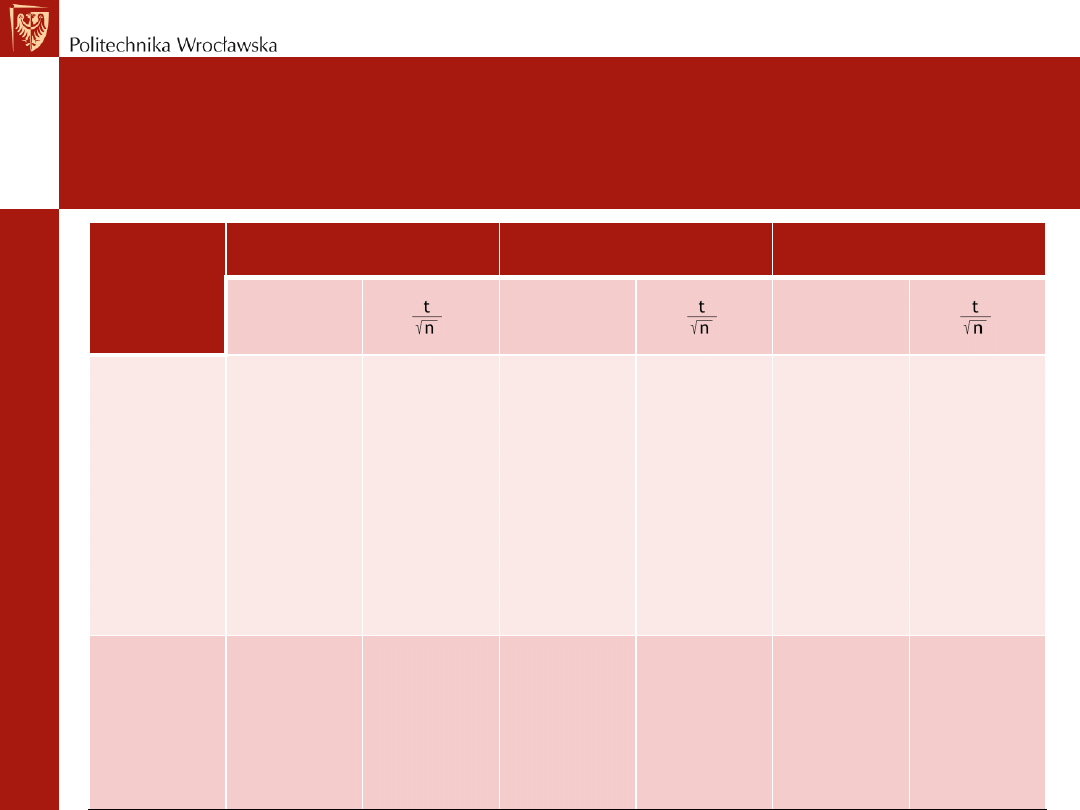

Współczynnik t rozkładu Studenta

n

p = 0,68

p = 0,95

p = 0,997

t

t

t

1
3
4
5
6
7

1.80
1,32
1,20
1,15
1,11
1,08

1,30
0,76
0,60
0,51
0,45
0,38

12,7

4,3
3,2
2,8
2,6
2,7

9,0
2,5
1,6

1,24
1,05
0,84

233

19,2

9,2
6,6
5,5
4,5

166

11,1

4,6
3,0
2,3
1,6

10
20
30

1,06
1,03
1,02

0,34
0,23
0,19

2,3
2,1
2,0

0,72
0,47
0,37

4,1
3,4
3,3

1,29
0,77
0,60

background image

Niepewność pomiaru

typy niepewności pomiaru

Dla n dążącego do nieskończoności

rozkład t-Studenta

jest zbieżny

z rozkładem normalnym (Gaussa)

W zastosowaniach technicznych już dla

n > 30

różnice są pomijalnie małe

background image

Niepewność pomiaru

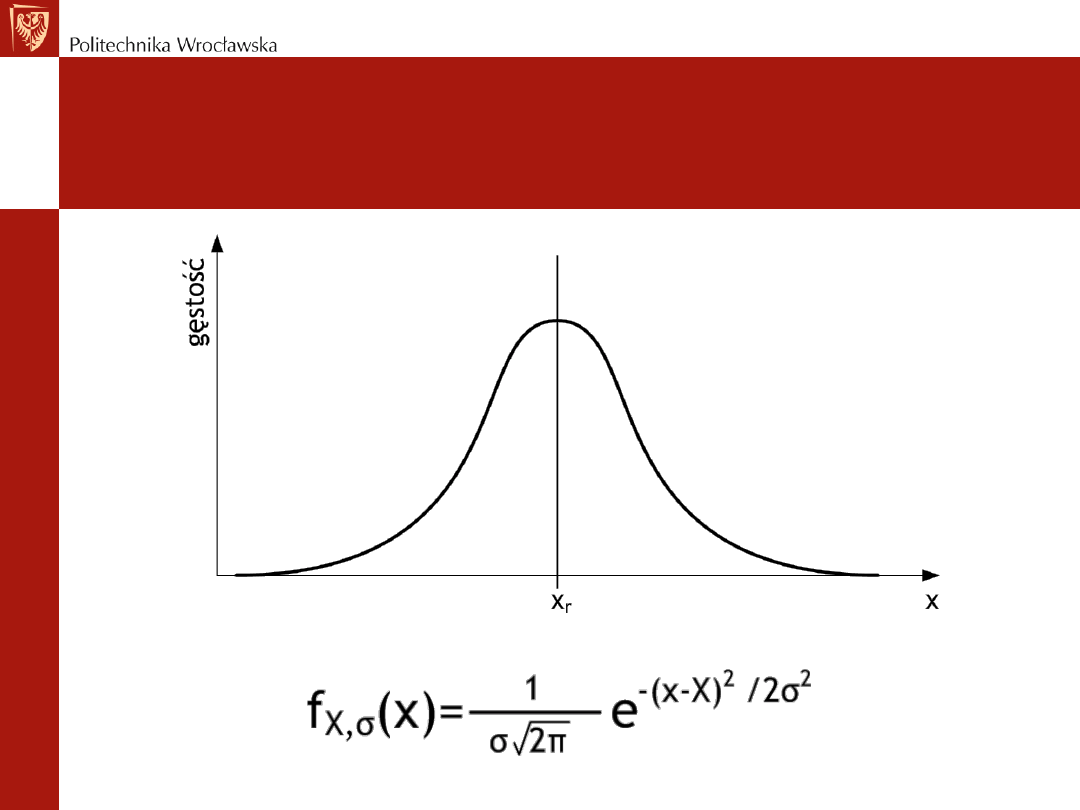

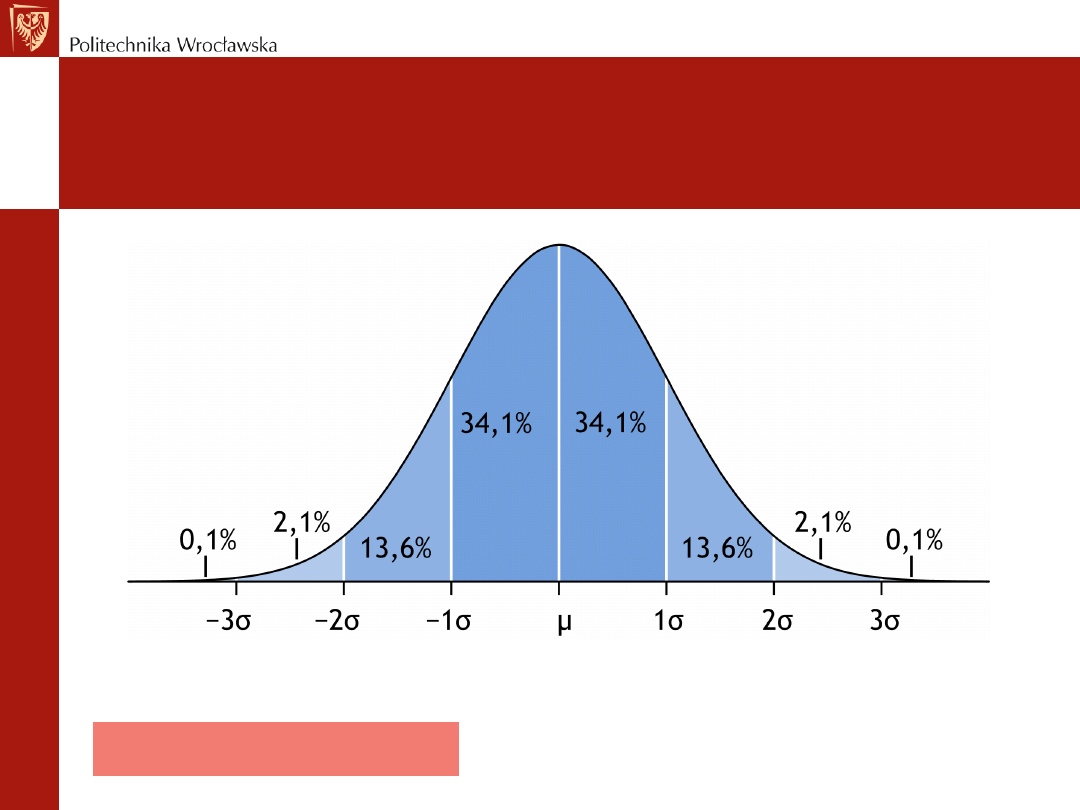

Rozkład Gaussa (normalny)

background image

Niepewność pomiaru

typy niepewności pomiaru

Niepewność typu B (u

B

)

obliczana innymi metodami niż w przypadku A,

najczęściej wykorzystując rozkład prostokątny

opisujący błędy systematyczne

spowodowane nierozpoznanym

oddziaływaniem systematycznym

background image

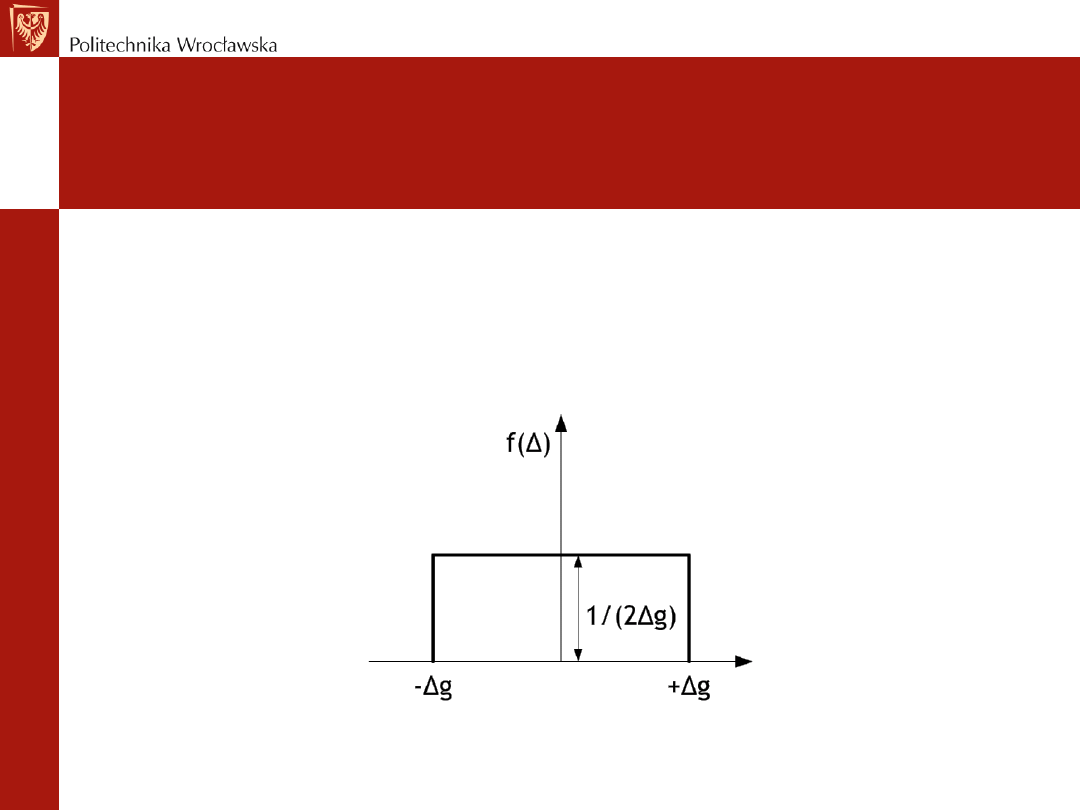

Niepewność pomiaru

rozkład prostokątny

Jeżeli znany jest błąd graniczny przyrządu

pomiarowego to rozkład przyjmuje postać:

background image

Niepewność pomiaru

typy niepewności pomiaru

Złożona niepewność standardowa (u

c

)

określana w przypadku występowania

wielu składowych niepewności

• dla pomiarów bezpośrednich jest pierwiastkiem sumy

kwadratów niepewności składowych

• dla pomiarów pośrednich sumowanie kwadratów

niepewności składowych odbywa się z odpowiednimi
wagami, zgodnie z prawem propagacji

background image

Niepewność pomiaru

typy niepewności pomiaru

Złożona niepewność standardowa (u

c

)


background image

Niepewność pomiaru

typy niepewności pomiaru

Niepewność rozszerzona (U)

jest iloczynem niepewności standardowej

i współczynnika rozszerzenia k

U = k

∙ u

c

Określa ona granice przedziału niepewności,

któremu można przypisać określony poziom ufności

background image

Niepewność pomiaru

poziom ufności

Poziom ufności (p

)

jest prawdopodobieństwem tego,

że w przedziale niepewności wyniku pomiaru

(w przedziale ufności)

znajduje się wartość prawdziwa,

co można zapisać

p

= P {x

r

∈ (x − U, x + U) }

background image

Błędy pomiarów

- Rozkład Gaussa

52

k = 1 => P

α

= 68,26 %

k = 2 => P

α

= 95,44 %

k = 3 => P

α

= 99,73 %

k = 4 => P

α

= 99,997 %


Wyszukiwarka

Podobne podstrony:
03 Metrologia Wielkości Geometrycznych Błędy, niepewność pomiarowaid 4415 pptx
kuran,Metrologia wielkości geometrycznych,CHARAKTERYSTYKI PRZYRZĄDÓW POMIAROWYCH
PW 02 Metrologia Wielkości Geometrycznych Pomiar, rodzaje pomiarów, METODY POMIAROWE PW
kuran,Metrologia wielkości geometrycznych,PRZYRZĄDY POMIAROWE
2 Podstawy Metrologii Błędy, niepewnośc pomiarowa Kopia
kuran,Metrologia wielkości geometrycznych,PRZYRZĄDY POMIAROWE
kuran,Metrologia wielkości geometrycznych,POMIARY
kuran,Metrologia wielkości geometrycznych,PRZYRZĄDY POMIAROWE
GPS PW 04 Metrologia Wielkości Geometrycznych GPS Wstęp AD PW STRONA 29
2 Podstawy Metrologii Błędy, niepewnośc pomiarowa Kopia
GPS PW 07 Metrologia Wielkości Geometrycznych GPS Tolerancje ogolne PW STRONA 18
kuran,Metrologia wielkości geometrycznych,WZORCE JEDNOSTEK MIAR, ETALONY
kuran,Metrologia wielkości geometrycznych,WIELKOŚCI I JEDNOSTKI MIAR
Metrologia wielkości geometryczny wykł 5 2012
1 Metrologia wielkości geometrycznych
kuran,Metrologia wielkości geometrycznych,WZORCE JEDNOSTEK MIAR, ETALONY

więcej podobnych podstron
