T9 - 8 st

1

2

3

4

5

6

7

30.62

833

1018

1851

300 70

2445

70 300

1018

833

1235

1592

1592

300

592

30.62

2585

1851

127

765

892

75

OBS! URTAG I VIRKET HAR UTFÖRTS

SKELLEFTEÅ

20021125

RITAD KONSTR.AV

GRANSK

ARBETSNR.

CO11077

KOD TYP POS

RITNINGSNUMMER

T9 - 3,5

REV.

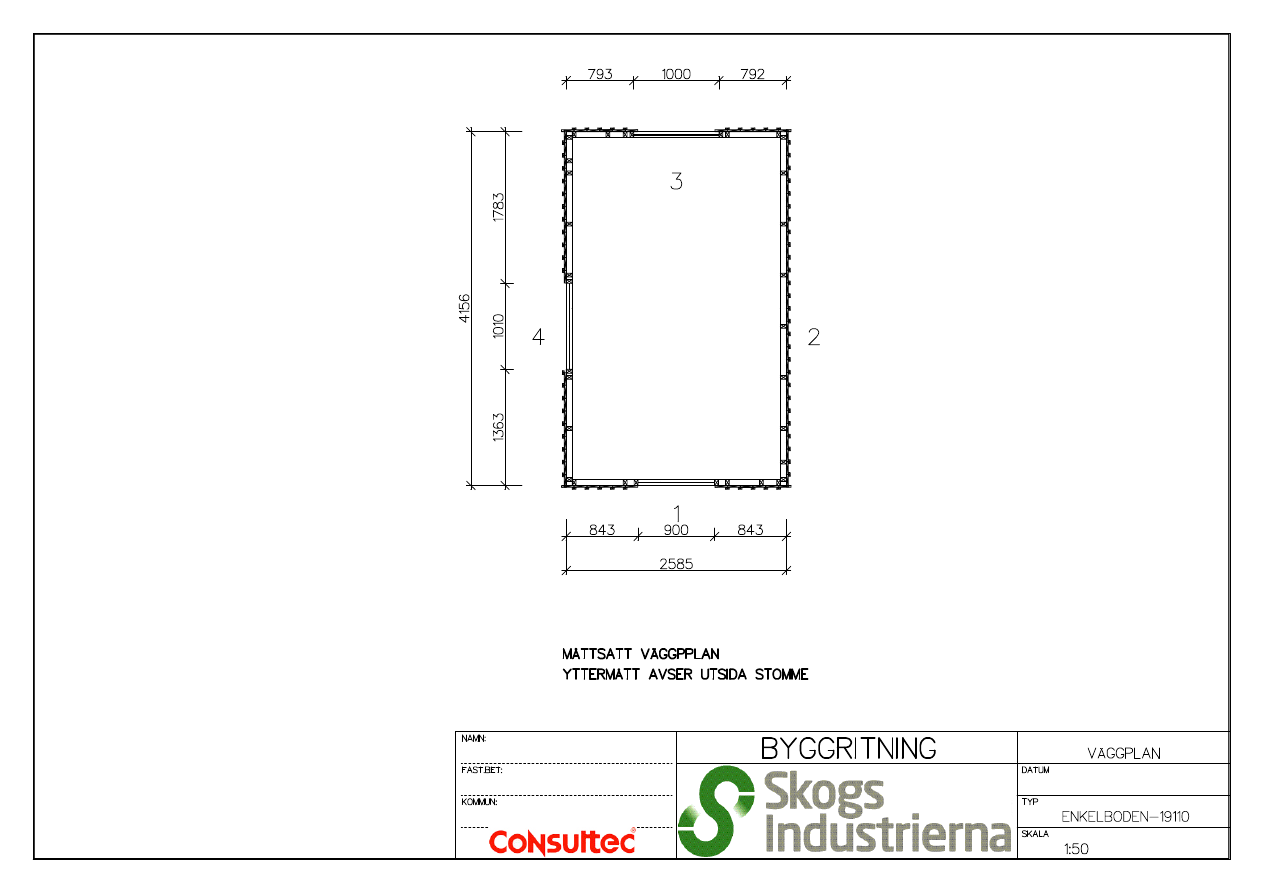

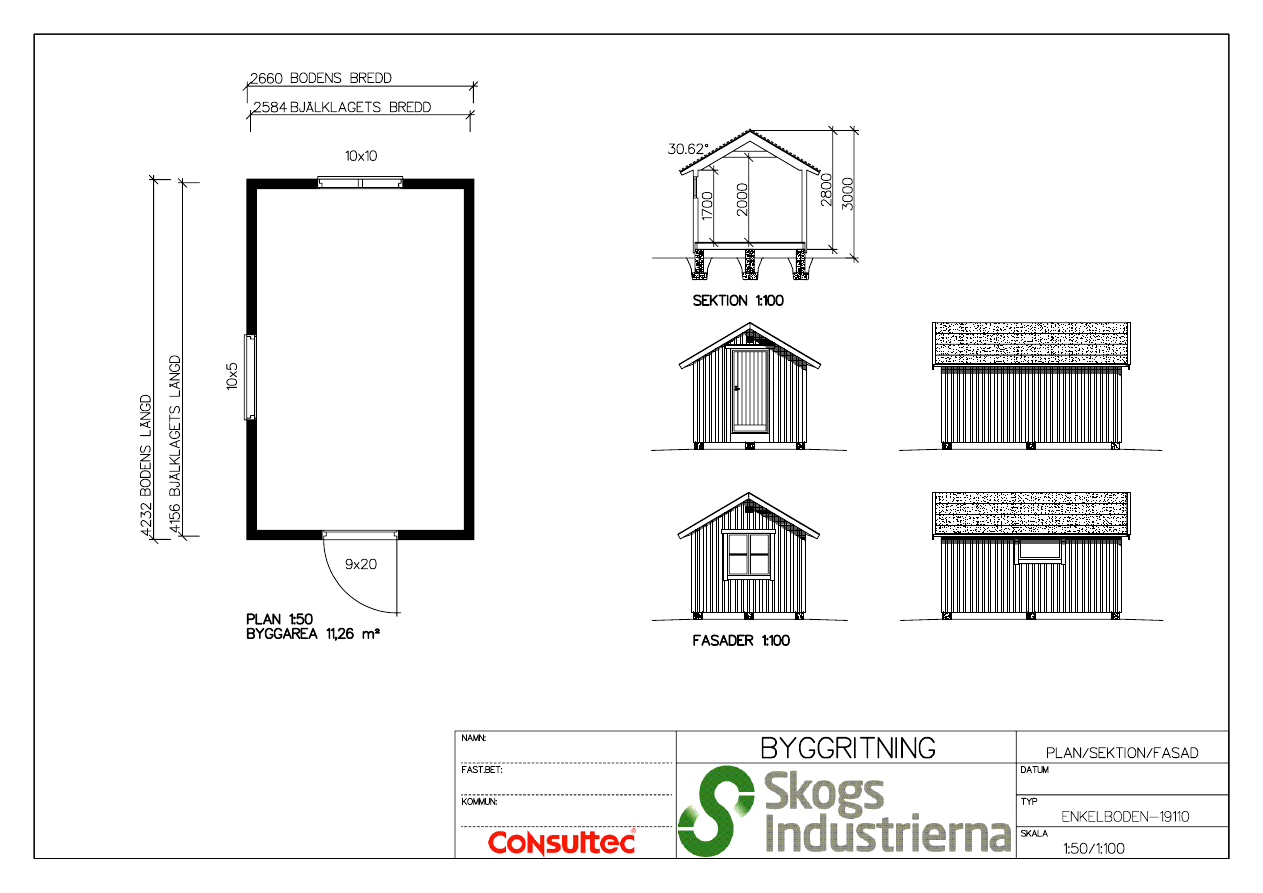

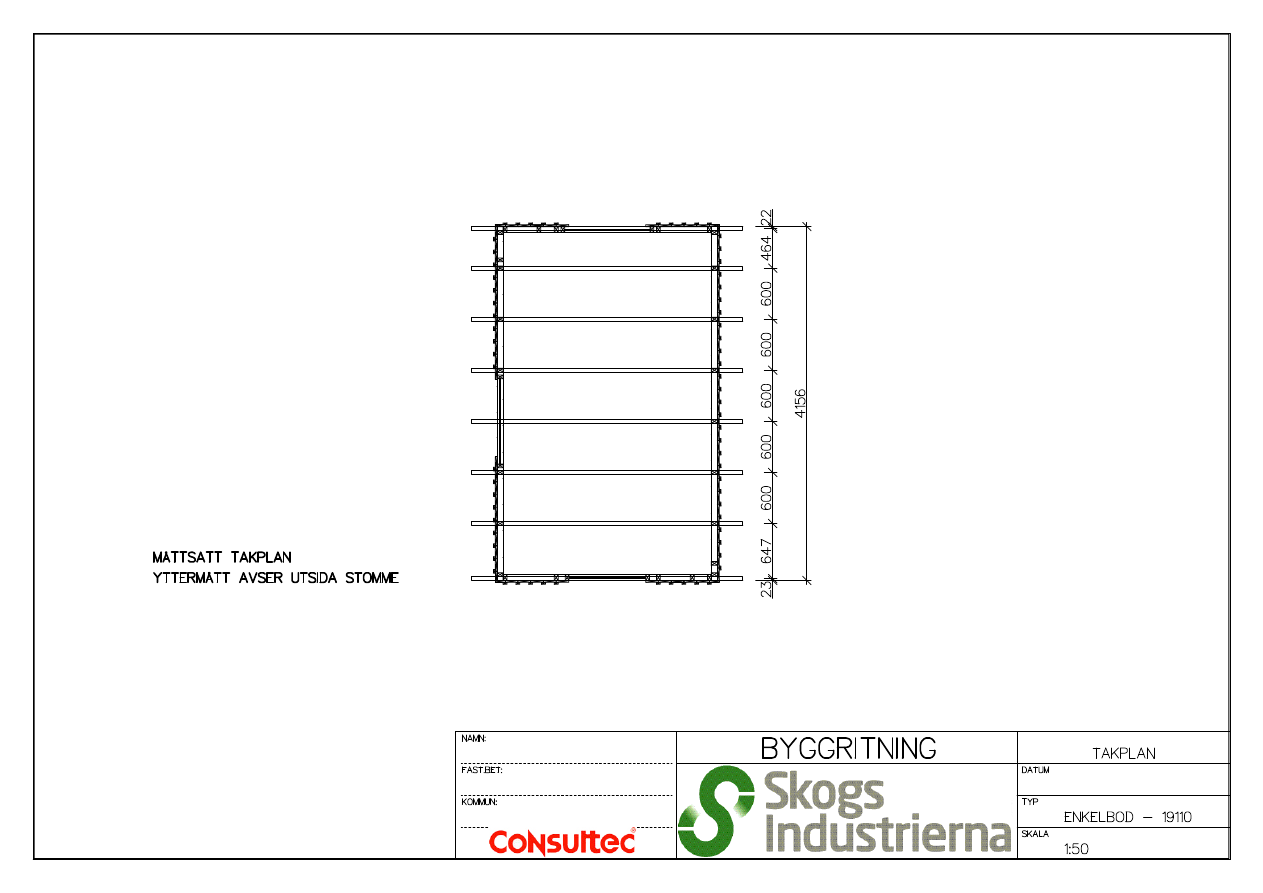

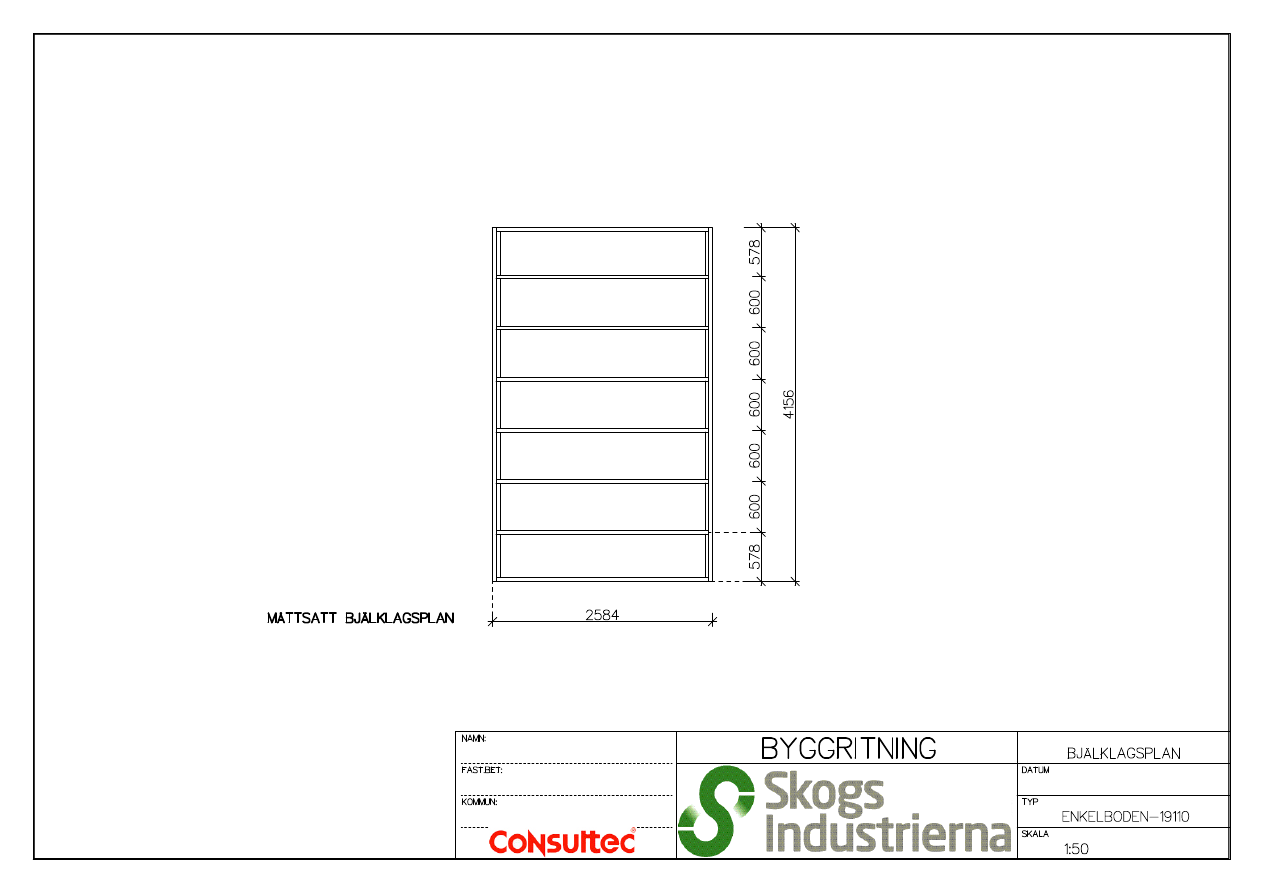

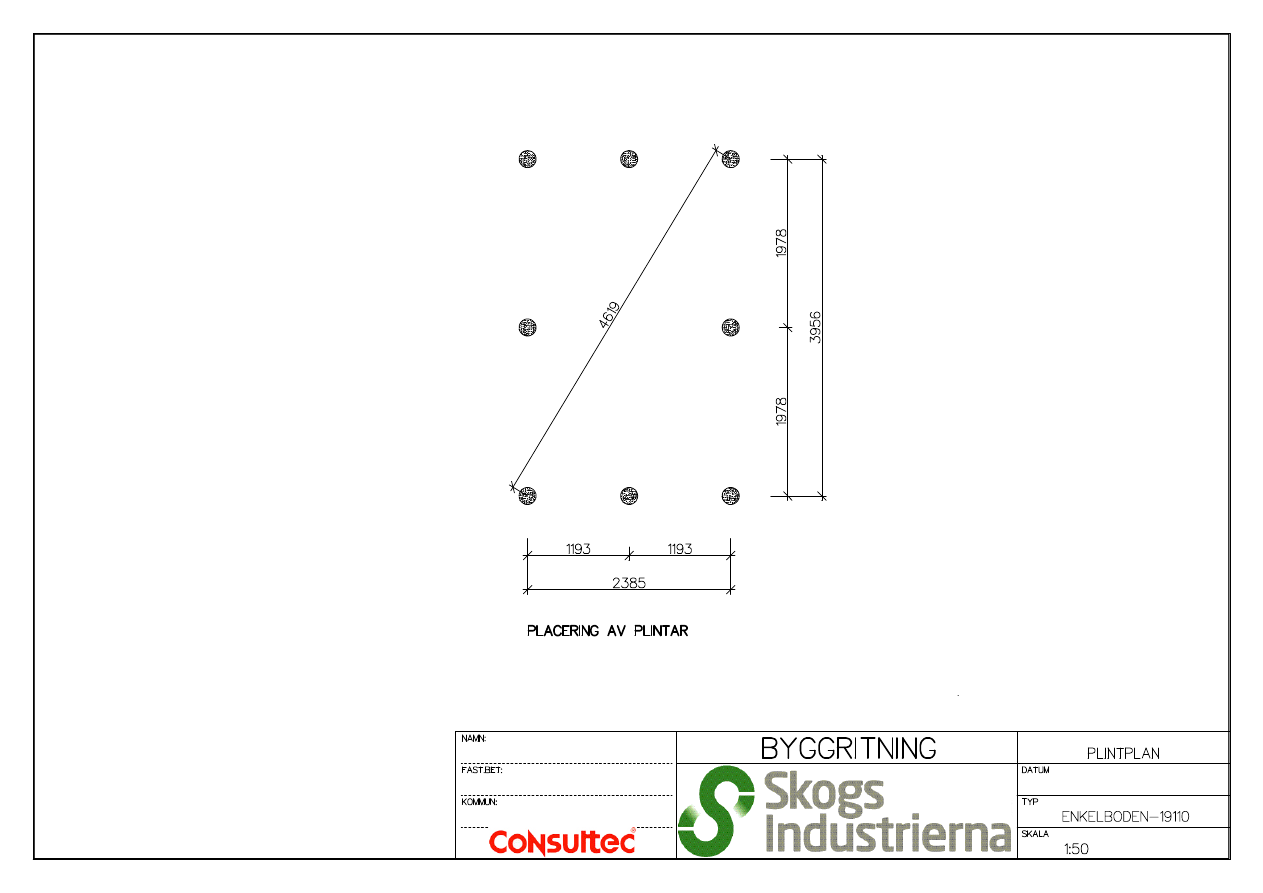

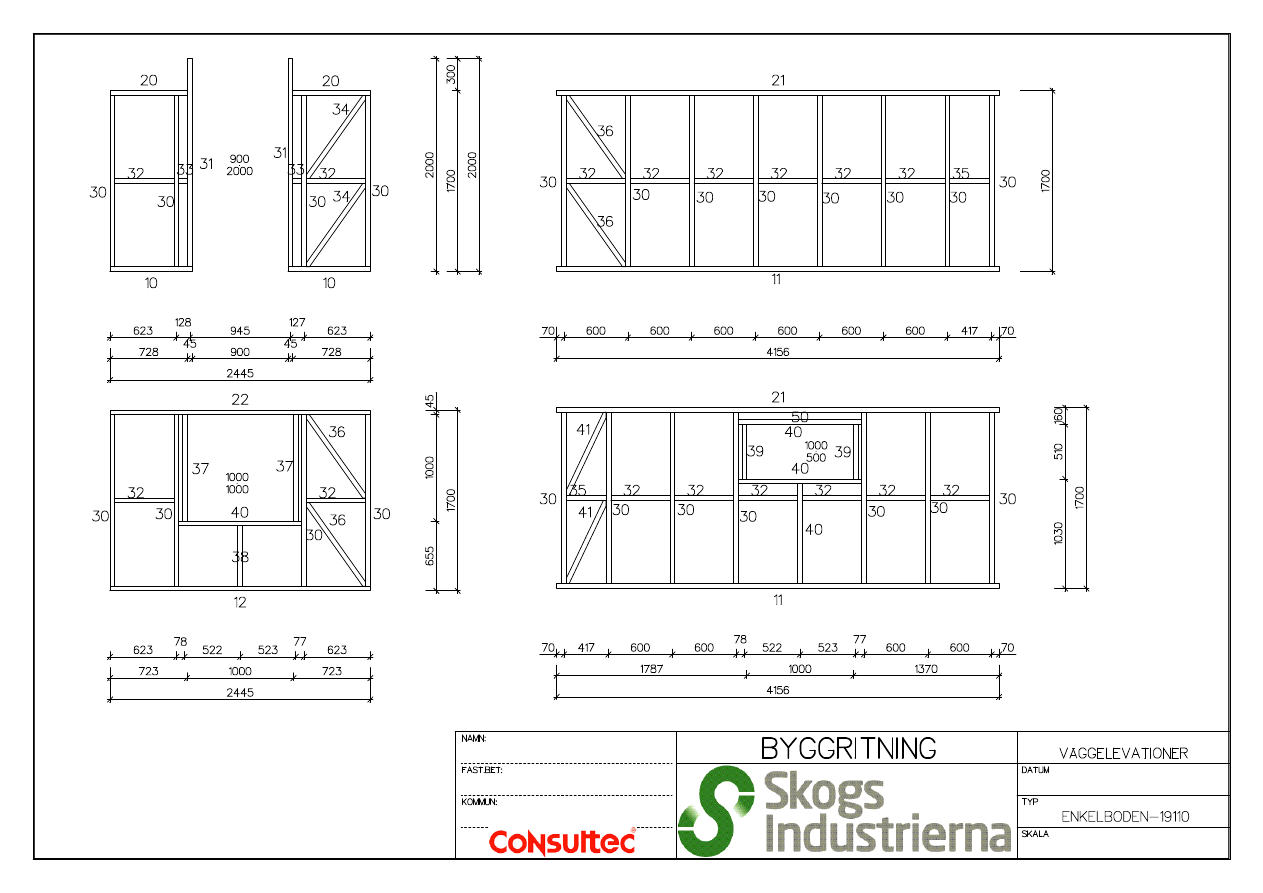

Byggbeskrivning Nr. 19
Enkelboden
Snözon 3,5

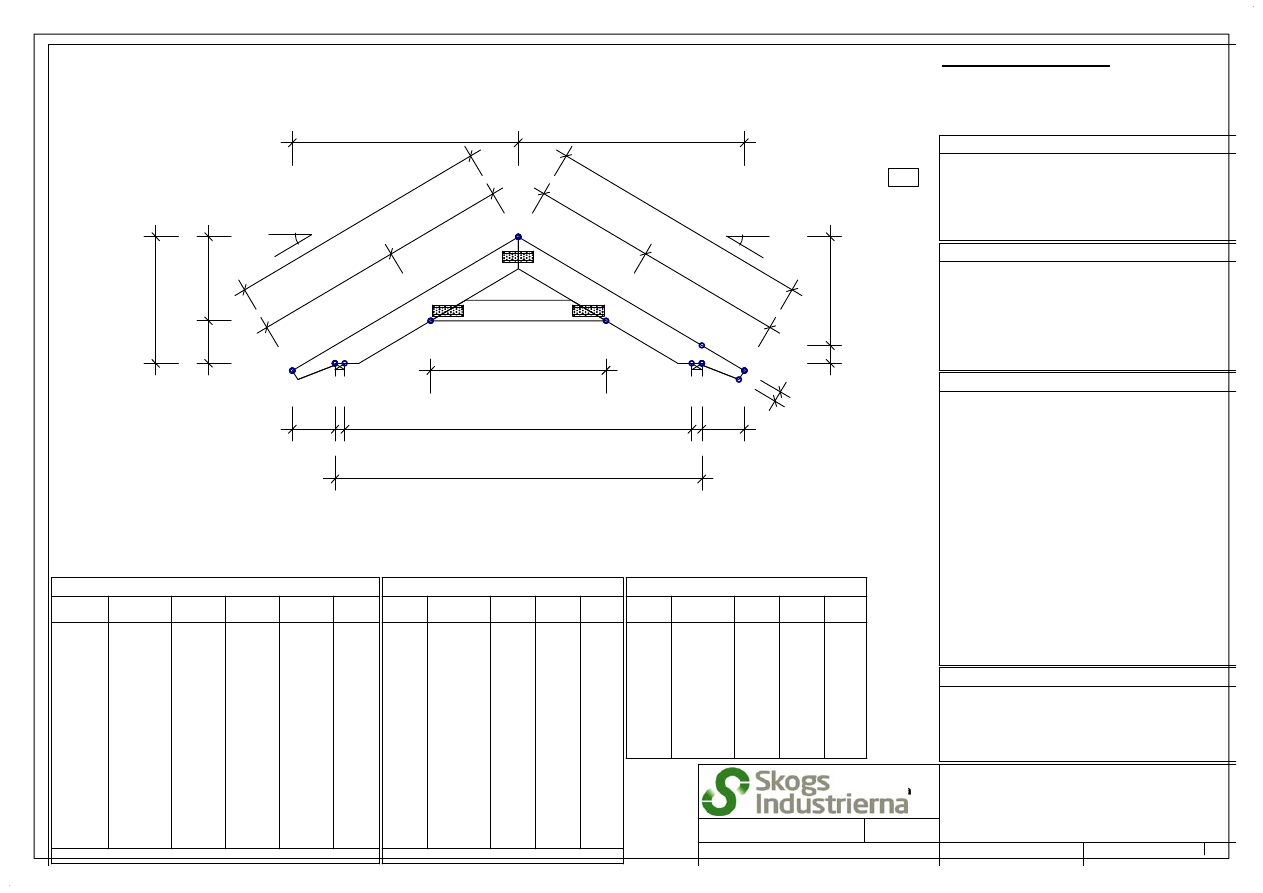

Takstol Typ T9 - 3,5

SKALA 1:30

JE

VERSION:7.20.02

TID: 09.06

ALLMÄNNA ANVISNINGAR:

KONSTRUKTIONEN HAR BERÄKNATS MED DATAPROG.
"TRUSSCON". LIC.NR: 991
DIM. NORM TVÄRSNITT: BKR99 (BFS1998:39)
DIM. NORM FÖRBAND: GODKÄNNANDE-
REGLER NR 4 1974.

GENERELLA UPPGIFTER:

MATERIALBREDD: (mm)

45

LASTBREDD MAX: (mm)

600

KLIMATKLASS:

2

SÄKERHETSKLASS:

2

BELASTNINGAR (N/m²):

SNÖLAST (GRUNDVÄRDE):

3500

VINDLAST (GRUNDVÄRDE):

730

NYTTIG LAST:

NR

BUNDEN

RF

FRI

RF

EGENLASTER: SE TVÄRSNITTS-TABELL
ÖVRIGA LASTER ENLIGT BERÄKNINGSUTSKRIFT.

UPPLAGSREAKTIONER BROTTGR. (N):

KNUT

NR

RIKTN.

LK P

MAX

LK B

MAX

LK C

MIN

LK C

MAX

U-BR

MM

4
6

Vert
Vert

958
958

5282
5282

24
24

24
24

14
14

MAX DEFORMATION I BRUKSGRÄNS (mm):

KNUT NR

VERT.

HORIS.

LK NR.

7
1-2
6

-1.9

4.6

-0.5

6.1
2.7
5.3

8
8
7

FÖR DEFORMATION I FLER PUNKTER - SE BER.UTSKRIFT

TVÄRSNITT:

BREDD 45 mm

KONSTR.-
DEL

HÖJD

MM

KVAL.

AVS.

MM(ST)

LAST

N/m²

NG.

%

2-5
2-7
3-1

195
195
145

K12
K12
K12

400
400

Ja

650
650
300

86
86
18

FÖRBAND - EXKL. SKARVAR:

KNUT

NR

FÖRB.-
LITT

BREDD

MM

LÄNGD

MM

NG.

%

1
2
3

BMF1.5
BMF1.5
BMF1.5

80
80
80

220
220
220

83
45
83

TOLERANS FÖRBANDSPLACERING: 8 mm

FÖRBAND - SKARVAR:

KNUT

NR

FÖRB.-
LITT

BREDD

MM

LÄNGD

MM

NG.

%

OBS!

background image

Föreningen Sveriges Skogsindustrier garanterar inte att byggnadsbeskrivningarna på denna
webbplats är fria från fel eller brister. Användning av byggnadsbeskrivningarna som erhålls från
webbplatsen sker på egen risk.
Såvida inte annat föreskrivs i tvingande lag, ansvarar Föreningen Sveriges Skogsindustrier inte
för några direkta eller indirekta förluster som kan uppkomma i samband med användande av
byggnadsbeskrivningarna.

Rättigheterna till innehållet på denna byggbeskrivning tillkommer Föreningen Sveriges Skogsindustrier.
Innehållet skyddas enligt upphovsrättslagen.
Kopiering av innehållet är förbjudet.

© Föreningen Sveriges Skogsindustrier, 2007
